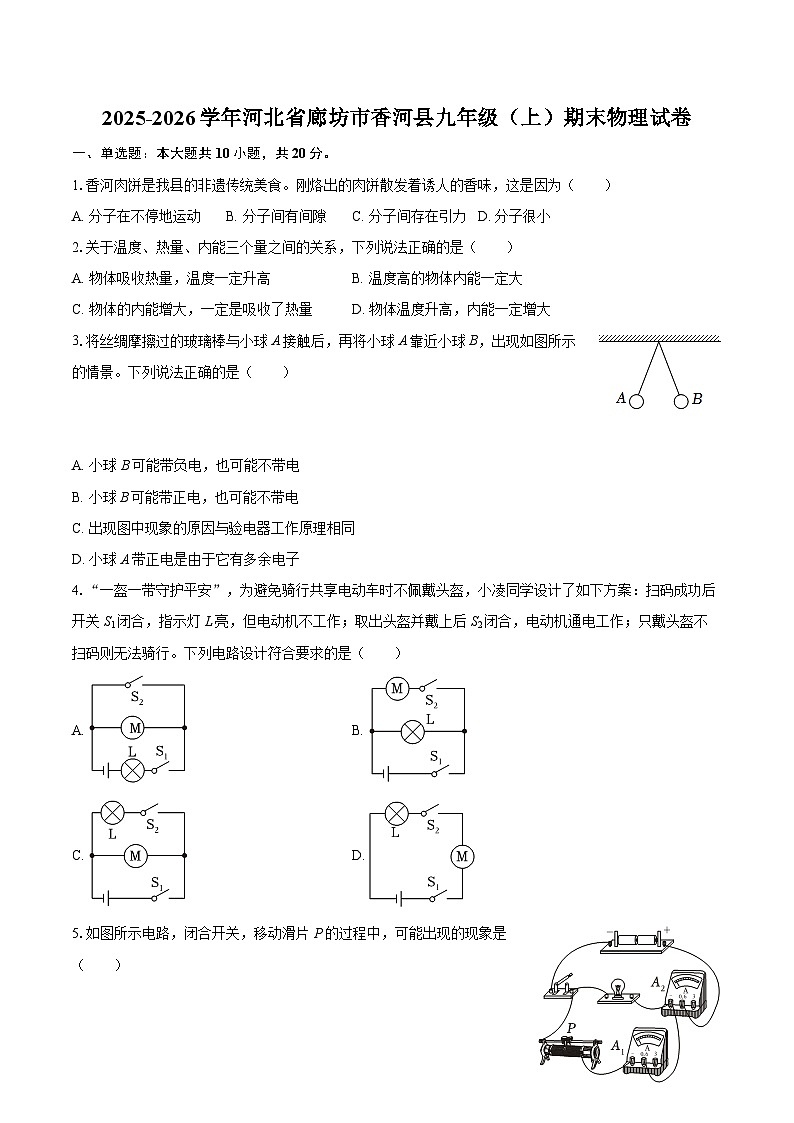

2025-2026学年河北省廊坊市香河县九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年河北省廊坊市香河县九年级（上）期末物理试卷-自定义类型，共12页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
1.香河肉饼是我县的非遗传统美食。刚烙出的肉饼散发着诱人的香味，这是因为（ ）
A. 分子在不停地运动B. 分子间有间隙C. 分子间存在引力D. 分子很小
2.关于温度、热量、内能三个量之间的关系，下列说法正确的是（ ）
A. 物体吸收热量，温度一定升高B. 温度高的物体内能一定大
C. 物体的内能增大，一定是吸收了热量D. 物体温度升高，内能一定增大
3.将丝绸摩擦过的玻璃棒与小球A接触后，再将小球A靠近小球B，出现如图所示的情景。下列说法正确的是（ ）
A. 小球B可能带负电，也可能不带电
B. 小球B可能带正电，也可能不带电
C. 出现图中现象的原因与验电器工作原理相同
D. 小球A带正电是由于它有多余电子
4.“一盔一带守护平安”，为避免骑行共享电动车时不佩戴头盔，小凌同学设计了如下方案：扫码成功后开关S1闭合，指示灯L亮，但电动机不工作；取出头盔并戴上后S2闭合，电动机通电工作；只戴头盔不扫码则无法骑行。下列电路设计符合要求的是（ ）
A. B.
C. D.

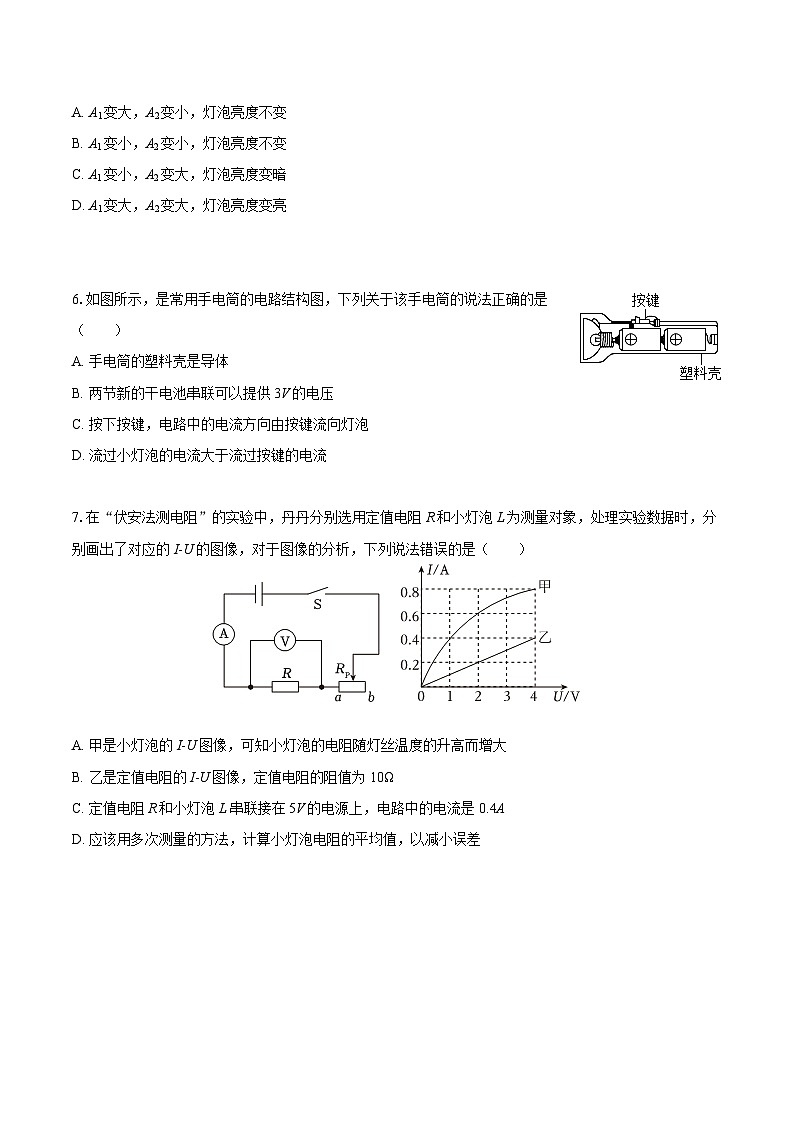

5.如图所示电路，闭合开关，移动滑片P的过程中，可能出现的现象是（ ）
A. A1变大，A2变小，灯泡亮度不变
B. A1变小，A2变小，灯泡亮度不变
C. A1变小，A2变大，灯泡亮度变暗
D. A1变大，A2变大，灯泡亮度变亮
6.如图所示，是常用手电筒的电路结构图，下列关于该手电筒的说法正确的是（ ）
A. 手电筒的塑料壳是导体
B. 两节新的干电池串联可以提供3V的电压
C. 按下按键，电路中的电流方向由按键流向灯泡
D. 流过小灯泡的电流大于流过按键的电流
7.在“伏安法测电阻”的实验中，丹丹分别选用定值电阻R和小灯泡L为测量对象，处理实验数据时，分别画出了对应的I-U的图像，对于图像的分析，下列说法错误的是（ ）
A. 甲是小灯泡的I-U图像，可知小灯泡的电阻随灯丝温度的升高而增大
B. 乙是定值电阻的I-U图像，定值电阻的阻值为10Ω
C. 定值电阻R和小灯泡L串联接在5V的电源上，电路中的电流是0.4A
D. 应该用多次测量的方法，计算小灯泡电阻的平均值，以减小误差

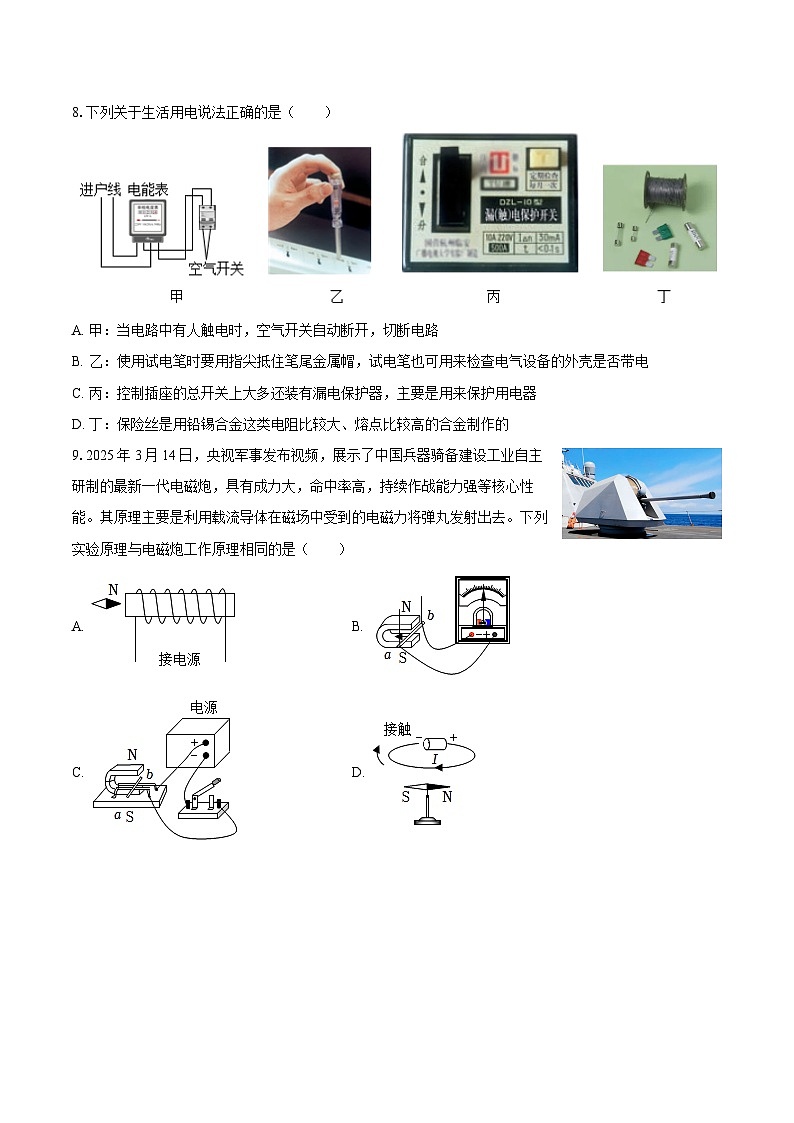

8.下列关于生活用电说法正确的是（ ）
A. 甲：当电路中有人触电时，空气开关自动断开，切断电路
B. 乙：使用试电笔时要用指尖抵住笔尾金属帽，试电笔也可用来检查电气设备的外壳是否带电
C. 丙：控制插座的总开关上大多还装有漏电保护器，主要是用来保护用电器
D. 丁：保险丝是用铅锡合金这类电阻比较大、熔点比较高的合金制作的
9.2025年3月14日，央视军事发布视频，展示了中国兵器骑备建设工业自主研制的最新一代电磁炮，具有成力大，命中率高，持续作战能力强等核心性能。其原理主要是利用载流导体在磁场中受到的电磁力将弹丸发射出去。下列实验原理与电磁炮工作原理相同的是（ ）
A. B.
C. D.
10.为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，如图所示，其中定值电阻R1=5Ω，电源电压恒为4.5V，R2的规格为“15Ω 0.5 A”，电压表量程为0～3V，电流表量程为0～0.6A，为保证电路中各元件安全工作，以下说法正确的是（ ）
A. 电流表的变化范围是0.225A～0.5A
B. R2两端电压的变化范围是1.5V～3V
C. 变阻器接入电路的阻值范围是2.5Ω～10Ω
D. R1的电功率的变化范围是0.45W～1.25W
二、填空题：本大题共5小题，共10分。
11.我国古人曾发明一种点火器，以牛角为套筒，把艾绒粘在木质推杆前端，其结构如图所示。取火时一只手握住套筒，另一只手向内猛推推杆，推杆前端的艾绒就会被点燃，拔出推杆后，吹吹艾绒就有火苗产生。艾绒被点燃的过程与四冲程汽油机的 冲程相似；一台单缸四冲程内燃机的转速为1800r/min,那么每秒钟内燃气对活塞做功 次。
12.如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1的电流为 A，图丙中电阻箱的读数为 Ω。
13.（1）冬季，有时手接触门把手时，会有“触电”的感觉，如图甲所示，这是因为身上的衣服之间摩擦后，人体会积累一些静电而导致的结果。请写出一个利用静电的实例 。
（2）高压输电线往往做成如图乙所示的四线并联的装置，这是在其他条件一定的情况下，通过 的方法减小导体的电阻，从而减少在输电线上电能的损失。
14.图甲是我国古代四大发明之一的指南针（司南），司南能指南北，是因为受到 的作用。闭合开关S，螺线管通电后小磁针静止时如图乙所示，此时小磁针的右端为 （选填“N”或“S”）极。
15.如图所示是“探究电流通过导体时产生的热量跟电流大小的关系”的实验装置，两相同容器中封着等质量的空气，U形管中液面相平，通电一段时间后， （选填“左”或“右”）侧U形管中液面高度的变化较大，若通过左侧容器内电阻的电流是0.2A，则在1min内它产生的热量为 J。
三、实验探究题：本大题共3小题，共18分。
16.小强用两个相同的酒精灯分别给水和煤油加热，如图甲所示，比较水和煤油的吸热情况。
（1）实验前，两烧杯分别装入 （选填“质量”或“体积”）和初温相等的水和煤油；
（2）实验装置中，烧杯底部陶土网的作用是 。
（3）实验中，通过比较 （选填“加热时间”或“温度计示数的变化”）来间接反映水和煤油吸收热量的多少。
（4）由图像可知， 的吸热能力更强（选填“水”或“煤油”），煤油的比热容为 J/（kg•℃）。
17.如图所示，小刚对串联电路中电压的规律进行了探究：
（1）小刚连接电路前，发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 ；
（2）连接电路后闭合开关，电压表示数如图丙所示，接下来的操作是：断开开关， （填字母）。
A.将接“15”接线柱的导线，改接到“3”的接线柱；
B.将电压表的正、负接线柱反接。
（3）在测L2两端的电压时，为了节省时间，小刚采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，小刚所用的方法 （选填“能”或“不能”）测出L2两端的电压：理由是 。
（4）实验完毕，小刚得到的实验数据如表所示。他分析实验数据得出结论：串联电路两端的电压等于各部分电路两端电压之和，你认为本实验在设计方案上存在的不足之处是 。
（5）小刚同学利用一个电压表和一个已知阻值的定值电阻R0，电路如图所示，可以测出待测电阻Rx的阻值，实验步骤如下：
①只闭合开关S，用电压表测出待测电阻Rx两端的电压为U1；
②再闭合开关S1，用电压表测出电源的电压U；
③可得待测电阻Rx的阻值为 （用U、U1和R0表示）。
18.小明利用如图甲的电路，探究“电流与电阻的关系”。已知电源电压为3V且保持不变，定值电阻阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω。
（1）如图甲所示的实物电路中存在连线错误，只要改接一根导线就可以纠正，请你把接错的那根导线打上”×”，并用笔画线代替导线把它接到正确位置上（导线不允许交叉）。
（2）电路改正以后，闭合开关前应将滑动变阻器滑片调至最______（选填“左”或“右”端）。如果闭合开关后，发现电流表有示数，电压表无示数，其原因可能是______。
（3）捧除故障后，先接入5Ω的定值电阻，闭合开关，调节滑片使电压表示数到达某一数值，此时电流表示数如图乙所示为______A，接着依次更换阻值为10Ω的电阻重复上述操作，为了保持电压一定，滑动变阻器的滑片应向______（选填“左”或“右”）移动，由表中三组数据可得结论：电压一定时，电流与电阻成______。
（4）为使所选的5个定值电阻均可用于实验探究，选择滑动变阻器的最大阻值不能小于______Ω。
四、计算题：本大题共2小题，共12分。
19.图甲是某品牌家用蛋糕机，图乙是该蛋糕机的简化电路图，可以实现蛋糕机的低、中、高三挡加热功能。单独闭合开关S1时，蛋糕机的功率为440W；R2的阻值为55Ω，求蛋核机正常工作时：
（1）电阻R1的阻值；
（2）高温挡的加热功率；
（3）高温挡加热5min消耗的电能，如果这些能量由天然气燃烧提供，不计热量损失，则需要多少m3的天然气？（天然气的热值q=3.6×103J/m3）
20.图甲是某物理兴趣小组设计的简易“坐位体前屈”测试仪，其简化原理如图乙。在测试中，测试的同学向前水平推动测试仪的滑块（相当于向右移动图乙中滑动变阻器的滑片P），用电压表的示数来反映被测试者的成绩，电源两端的电压恒为6V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器R1标有“20Ω 1.5 A”的字样，定值电阻R2=10Ω。闭合开关S，求：
（1）当滑动变阻器连入电路的阻值R1=2Ω时，电压表的示数；
（2）在保证电路元件安全的情况下，求R1的最大值。
1.【答案】A
2.【答案】D
3.【答案】C
4.【答案】B
5.【答案】B
6.【答案】B
7.【答案】D
8.【答案】B
9.【答案】C
10.【答案】D
11.【答案】压缩
15

12.【答案】1.2
5169

13.【答案】静电除尘
增大横截面积

14.【答案】地磁场
N

15.【答案】左
12

16.【答案】质量
使烧杯底部受热均匀，防止炸裂
加热时间
水
2.1×103

17.【答案】调零
A
不能
电压表正负接线柱接反
实验次数太少，结论具有偶然性

18.【答案】 右;电阻短路 0.4;右;反比 12.5
19.【答案】R1阻值为110Ω 高温挡加热功率为1320W 高温挡加热5min消耗的电能为3.96×105J；如果这些能量由天然气燃烧提供，不计热量损失，需要0.011m3的天然气
20.【答案】解：（1）由图可知R1和R2串联，则总电阻为R=R1+R2=2Ω+10Ω=12Ω，
由欧姆定律得电路中的电流：I===0.5A，
则R1两端的电压即电压表的示数为：U1=IR1=0.5A×2Ω=1V；
（2）由P=UI可知，电源电压恒定，电流越小，电路消耗的总功率越小，
则滑动变阻器阻值最大时，电路中的电流最小为：I小===0.2A，
此时电压表的示数为：U′1=I小R最大=0.2A×20Ω=4V，超过了电压表的量程，电路不安全，因此电压表的最大示数为3V，
R2两端的电压：U2=U-U″1=6V-3V=3V，
则电路中的电流最小值为：I最小=I2===0.3A，
R1的最大值R1===10Ω。
答：（1）当滑动变阻器连入电路的阻值R1=2Ω时，电压表的示数为1V；
（2）在保证电路元件安全的情况下，R1的最大值为10Ω。 位置
AB间
BC间
AC间
电压
1.8V
1.2V
3.0V
序号
电阻R/Ω
电流I/A
1
5
2
10
0.2
3
20
0.1
