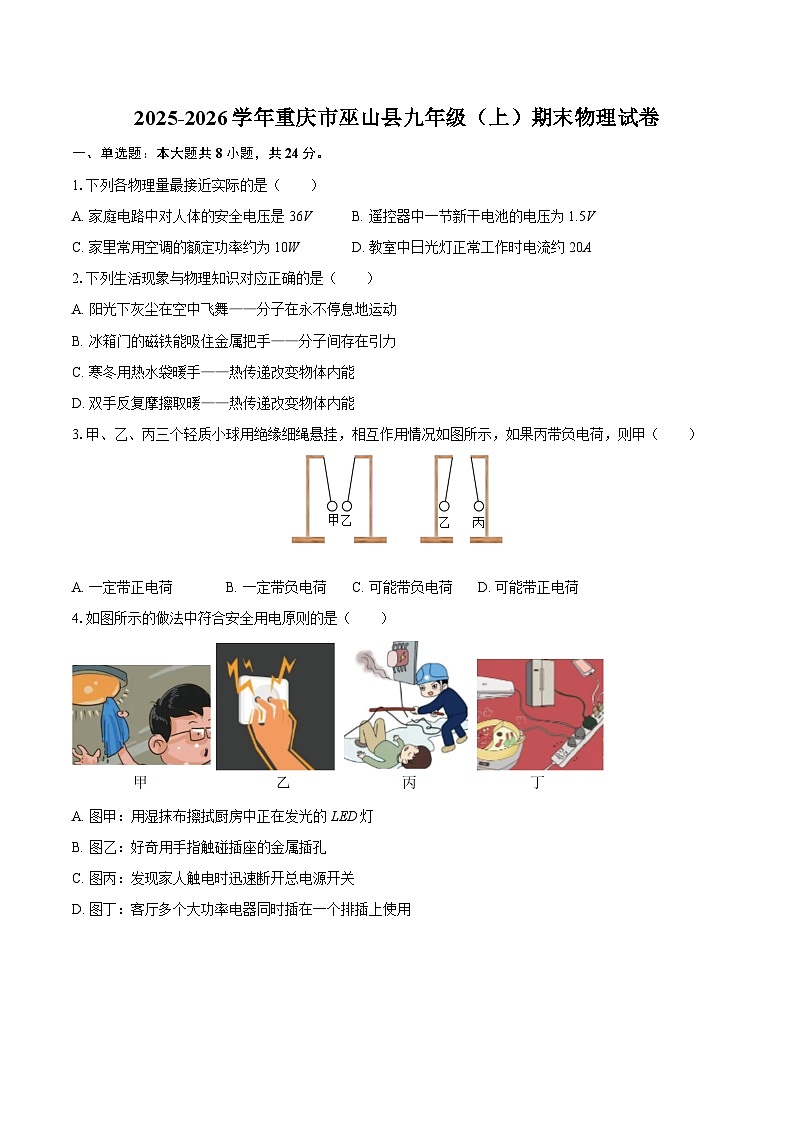

2025-2026学年重庆市巫山县九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年重庆市巫山县九年级（上）期末物理试卷-自定义类型，共10页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列各物理量最接近实际的是（ ）
A. 家庭电路中对人体的安全电压是36VB. 遥控器中一节新干电池的电压为1.5V
C. 家里常用空调的额定功率约为10WD. 教室中日光灯正常工作时电流约20A
2.下列生活现象与物理知识对应正确的是（ ）
A. 阳光下灰尘在空中飞舞——分子在永不停息地运动
B. 冰箱门的磁铁能吸住金属把手——分子间存在引力
C. 寒冬用热水袋暖手——热传递改变物体内能
D. 双手反复摩擦取暖——热传递改变物体内能
3.甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带负电荷，则甲（ ）
A. 一定带正电荷B. 一定带负电荷C. 可能带负电荷D. 可能带正电荷
4.如图所示的做法中符合安全用电原则的是（ ）
A. 图甲：用湿抹布擦拭厨房中正在发光的LED灯
B. 图乙：好奇用手指触碰插座的金属插孔
C. 图丙：发现家人触电时迅速断开总电源开关
D. 图丁：客厅多个大功率电器同时插在一个排插上使用

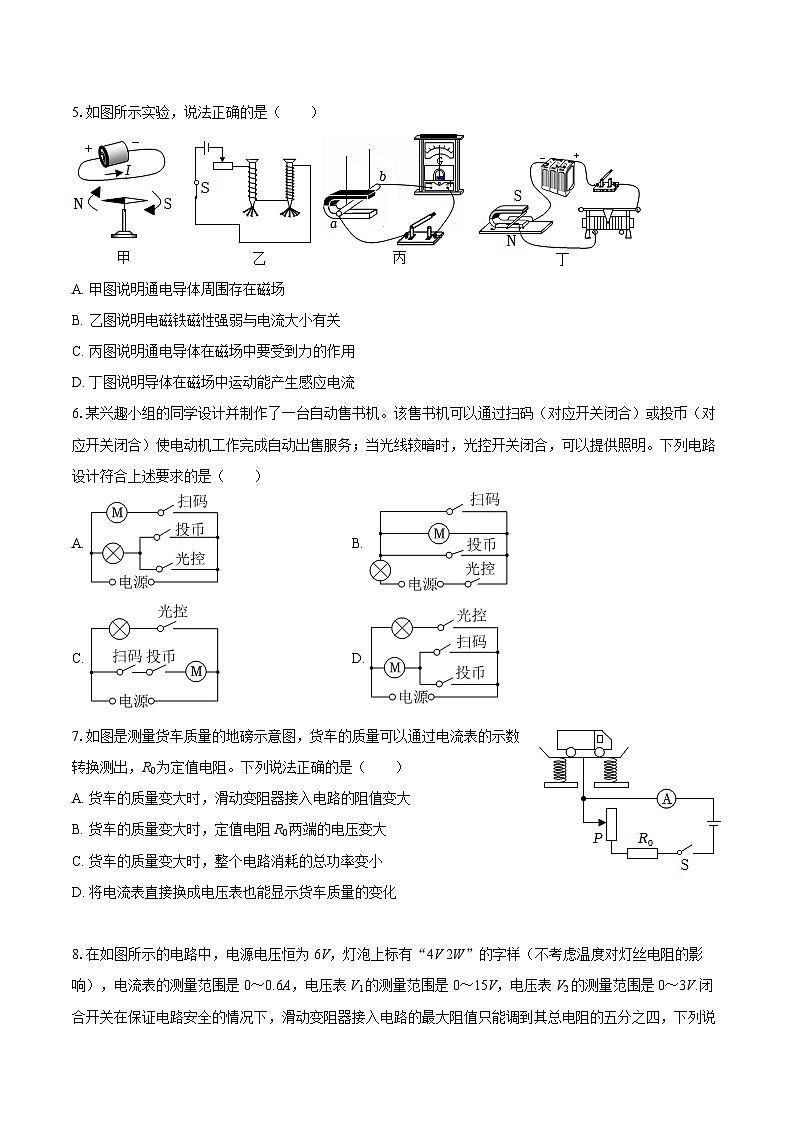

5.如图所示实验，说法正确的是（ ）
A. 甲图说明通电导体周围存在磁场
B. 乙图说明电磁铁磁性强弱与电流大小有关
C. 丙图说明通电导体在磁场中要受到力的作用
D. 丁图说明导体在磁场中运动能产生感应电流
6.某兴趣小组的同学设计并制作了一台自动售书机。该售书机可以通过扫码（对应开关闭合）或投币（对应开关闭合）使电动机工作完成自动出售服务；当光线较暗时，光控开关闭合，可以提供照明。下列电路设计符合上述要求的是（ ）
A. B.
C. D.
7.如图是测量货车质量的地磅示意图，货车的质量可以通过电流表的示数转换测出，R0为定值电阻。下列说法正确的是（ ）
A. 货车的质量变大时，滑动变阻器接入电路的阻值变大
B. 货车的质量变大时，定值电阻R0两端的电压变大
C. 货车的质量变大时，整个电路消耗的总功率变小
D. 将电流表直接换成电压表也能显示货车质量的变化

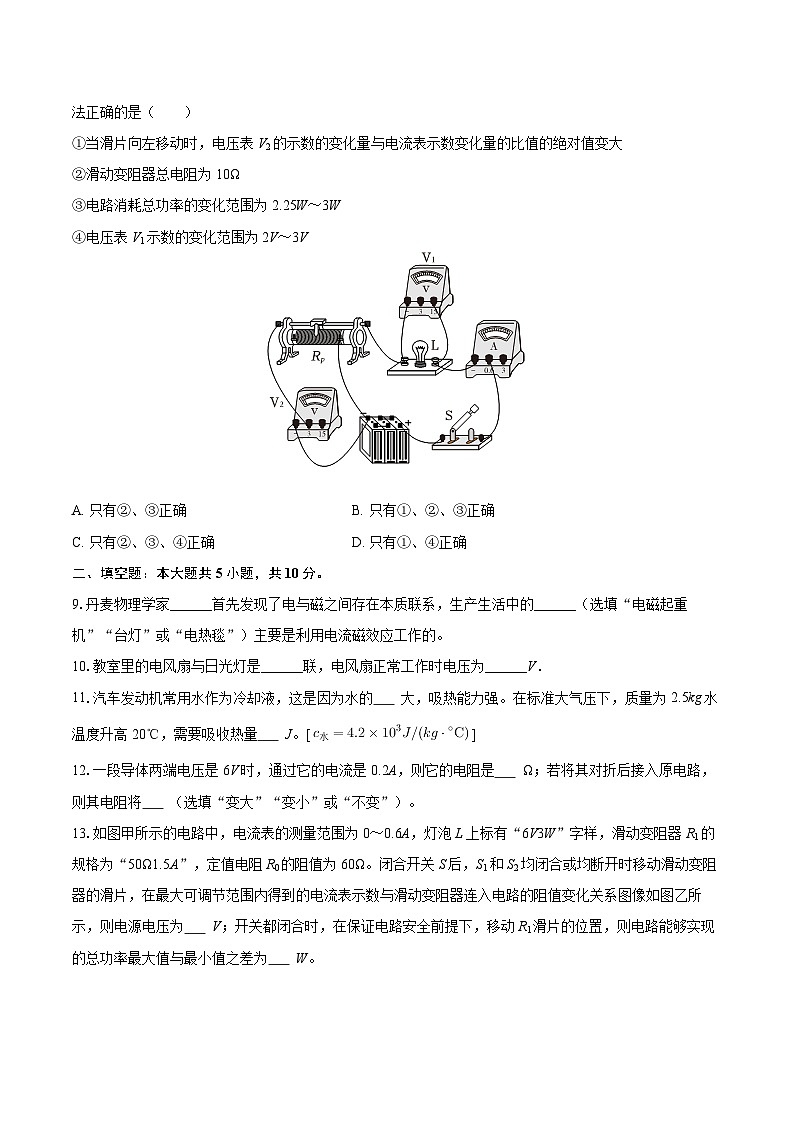

8.在如图所示的电路中，电源电压恒为6V，灯泡上标有“4V 2W”的字样（不考虑温度对灯丝电阻的影响），电流表的测量范围是0～0.6A，电压表V1的测量范围是0～15V，电压表V2的测量范围是0～3V.闭合开关在保证电路安全的情况下，滑动变阻器接入电路的最大阻值只能调到其总电阻的五分之四，下列说法正确的是（ ）
①当滑片向左移动时，电压表V2的示数的变化量与电流表示数变化量的比值的绝对值变大
②滑动变阻器总电阻为10Ω
③电路消耗总功率的变化范围为2.25W～3W
④电压表V1示数的变化范围为2V～3V
A. 只有②、③正确B. 只有①、②、③正确
C. 只有②、③、④正确D. 只有①、④正确
二、填空题：本大题共5小题，共10分。
9.丹麦物理学家______首先发现了电与磁之间存在本质联系，生产生活中的______（选填“电磁起重机”“台灯”或“电热毯”）主要是利用电流磁效应工作的。
10.教室里的电风扇与日光灯是______联，电风扇正常工作时电压为______V．
11.汽车发动机常用水作为冷却液，这是因为水的 大，吸热能力强。在标准大气压下，质量为2.5kg水温度升高20℃，需要吸收热量 J。[]
12.一段导体两端电压是6V时，通过它的电流是0.2A，则它的电阻是 Ω；若将其对折后接入原电路，则其电阻将 （选填“变大”“变小”或“不变”）。
13.如图甲所示的电路中，电流表的测量范围为0～0.6A，灯泡L上标有“6V3W”字样，滑动变阻器R1的规格为“50Ω1.5A”，定值电阻R0的阻值为60Ω。闭合开关S后，S1和S2均闭合或均断开时移动滑动变阻器的滑片，在最大可调节范围内得到的电流表示数与滑动变阻器连入电路的阻值变化关系图像如图乙所示，则电源电压为 V；开关都闭合时，在保证电路安全前提下，移动R1滑片的位置，则电路能够实现的总功率最大值与最小值之差为 W。
三、作图题：本大题共1小题，共2分。
14.按要求作图。
（1）根据家庭电路安全要求，将电路连接完整，要求开关控制灯泡。
（2）在如图所示的括号中标出通电螺线管的右侧磁极。
四、实验探究题：本大题共3小题，共22分。
15.为了比较水与煤油的吸热能力（选哪种液体做暖手袋更好），实验装置如图所示，用酒精灯加热：
（1）实验需控制水和煤油的 和初温相等，用 （选填“相同”或“不同”）的酒精灯加热；
（2）实验中通过 （选填“加热时间”或“升高温度”）来反映吸收热量的多少，这种研究方法叫 法；
（3）根据记录的实验数据，绘制了如图乙所示的温度随时间变化关系的图像，则可判断出液体 （选填“煤油”或“水”，下同）的吸热能力较弱，如果你想自制暖手袋，应选液体 作为供暖物质，其效果会更佳。
16.在“探究电流与电压、电阻的关系”实验中（为家电设计提供理论依据）：
（1）龙霞连接了如图甲所示的实物电路，请用笔画线代替导线，将电压表正确连接在定值电阻两端（导线不能交叉）。
（2）电路连接正确后，闭合开关前发现电流表指针未指零，需对电流表进行______。闭合开关后，调节滑动变阻器滑片P，电流表示数如图乙所示，则电流为______A；在探究“电流与电压的关系”时，滑动变阻器的作用：
①保护电路；
②______；
（3）探究“电流与电阻的关系”时，先将5Ω电阻接入电路，移动滑片使电压表示数为2V，读出电流后，换成10Ω电阻。再次闭合开关后，应将滑片向______端（选填“A”或“B”）移动，使电压表仍为______V（控制电压不变）；
（4）根据实验数据绘制的I-U和I-R图像如图丙、丁所示，可得出结论：电阻一定时，电流与电压成______；电压一定时，电流与电阻成______。
17.如图所示，菲菲和洋洋设计了用“伏安法”测量未知电阻Rx（约10Ω）的阻值的实验。准备了以下器材：二节新干电池（电压恒定），电流表、电压表各一个，开关一个，待测电阻Rx，滑动变阻器，电阻箱（0～9999Ω5A ）一个，导线若干。

（1）此实验的原理是______；
（2）闭合开关前，移动滑动变阻器的滑片P，使滑片移到滑动变阻器的______（选填“A”或“B”）端；
（3）正确连接电路后，实验时刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：______；
（4）闭合开关，当滑片移动到某位置时，电压表、电流表示数如图乙所示，则未知电阻Rx为______Ω；接着，菲菲用标有“2.5V”字样的灯泡替换了Rx，结果发现小灯泡的U—I图像不是一条直线，原因是小灯泡的电阻随______的变化而变化，由图可知小灯泡正常工作时的电阻是______Ω；

（5）完成上述实验后，菲菲利用图甲电路想探究“导体中的电流与电压关系”；通过4次测量后，做出了通过电阻的电流与电压的图像，如图丙；菲菲要完成该实验，滑动变阻器的电阻至少为______Ω；
（6）实验中，由于同组的其他同学操作失误使得电流表被烧坏，于是洋洋设计了如图丁所示的电路对Rx的阻值进行测量，已知滑动变阻器的最大阻值为R，实验步骤如下：
①将滑动变阻器的滑片移至最左端时，电压表的读数为U；
②滑动变阻器滑片移至最右端，读出电压表示数为U1；
③待测电阻的阻值表达式为Rx= ______（用已知量R和测量量U、U1表示）。
五、计算题：本大题共3小题，共22分。
18.如图所示的电路中，电源电压不变，定值电阻R1的阻值为10Ω。闭合开关S，电流表A1的示数为0.3A，电流表A的示数为1A，求：
（1）通过定值电阻R2的电流；
（2）1min内电路所消耗的总电能。
19.氢燃料汽车是新能源汽车的重要发展方向，具有清洁无污染、效率高的优点。某氢燃料电池大巴车完成了北京到上海的长距离测试，相关参数如下：[，]
（1）质量为0.6kg的氢燃料完全燃烧放出的热量为多少？
（2）若这些热量全部被质量为400kg、温度为60℃的水吸收，能使水的温度升高多少？（在1标准大气压下）
（3）0.6kg氢燃料可供该型号氢燃料电池大巴车以70kW的恒定功率匀速行驶600s,则该氢燃料电池大巴车的效率为多少？
20.周末露营时，便携式电火锅是常用厨具，图甲为某款电火锅，图乙是其简化电路图，有高、中、低三个加热挡位，旋钮开关可置于“0和1”“1和2”“2和3”“3和4”接线柱，正常工作时低温挡功率为高温挡的，R1=242Ω，R2=60.5Ω（忽略温度对电阻的影响）。求：
（1）求便携式电火锅中温挡时的功率；
（2）求便携式电火锅低温挡时的总电阻值；
（3）用电高峰时，电火锅高温挡加热实际功率为810W，小明关闭家中的其他用电器，只让电火锅和液晶电视机一起独立工作，用高温挡加热汤水，用时500秒，电能表的指示灯闪烁了420次，请通过计算判断此时通过液晶电视机的电流。[电能表的铭牌上标有3000imp/（kW•h）]
1.【答案】B
2.【答案】C
3.【答案】D
4.【答案】C
5.【答案】A
6.【答案】D
7.【答案】B
8.【答案】A
9.【答案】奥斯特 电磁起重机
10.【答案】并；220
11.【答案】比热容
2.1×105

12.【答案】30
变小

13.【答案】9
2.43

14.【答案】
15.【答案】质量
相同
加热时间
转换法
煤油
水

16.【答案】 调零;0.2;改变定值电阻两端电压 A;2 正比;反比
17.【答案】 A 电源短路 10 温度 6.25 20
18.【答案】通过定值电阻R2的电流为0.7A 1 min内电路所消耗的总电能为180J
19.【答案】质量为0.6kg的氢燃料完全燃烧放出的热量为8.4×107J 若这些热量全部被质量为400kg、温度为60℃的水吸收，能使水的温度升高40℃ 0.6 kg氢燃料可供该型号氢燃料电池大巴车以70kW的恒定功率匀速行驶600s，则该氢燃料电池大巴车的效率为50%
20.【答案】便携式电火锅中温挡时的功率800W 便携式电火锅低温挡时的总电阻值242Ω 通过液晶电视机的电流1A
