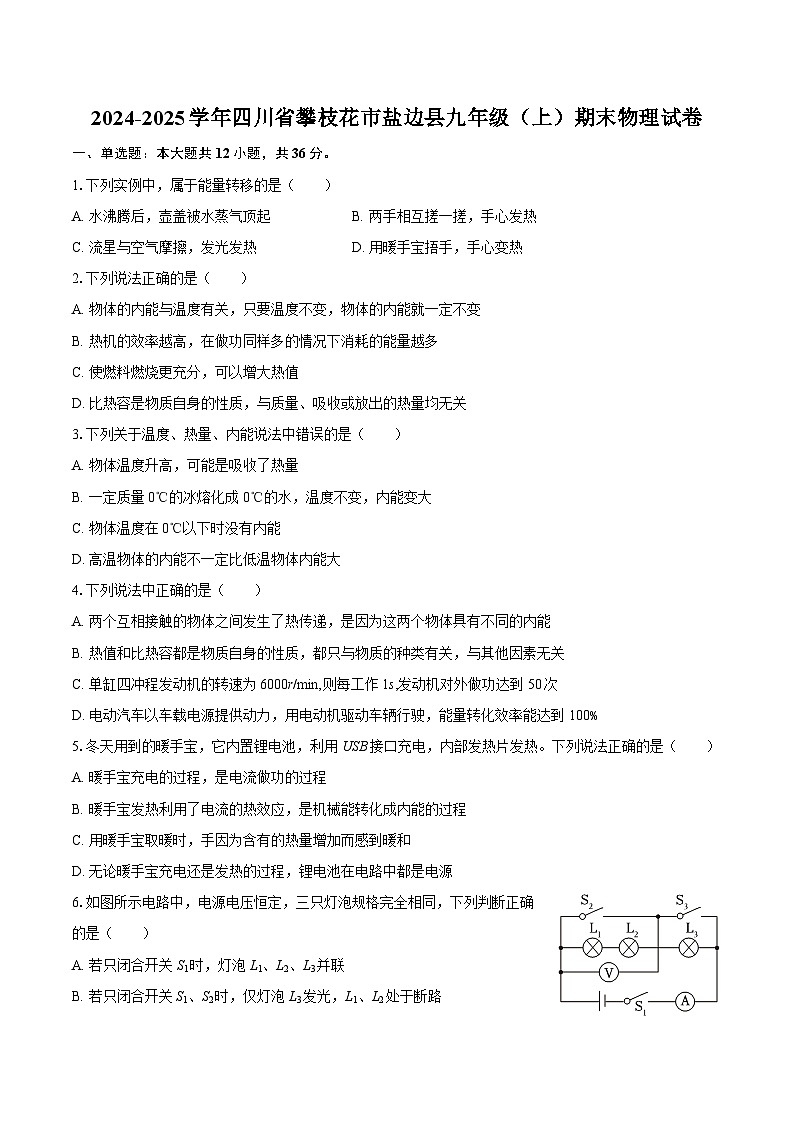

2024-2025学年四川省攀枝花市盐边县九年级（上）期末物理试卷-自定义类型

这是一份2024-2025学年四川省攀枝花市盐边县九年级（上）期末物理试卷-自定义类型，共14页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列实例中，属于能量转移的是（ ）
A. 水沸腾后，壶盖被水蒸气顶起B. 两手相互搓一搓，手心发热
C. 流星与空气摩擦，发光发热D. 用暖手宝捂手，手心变热
2.下列说法正确的是（ ）
A. 物体的内能与温度有关，只要温度不变，物体的内能就一定不变
B. 热机的效率越高，在做功同样多的情况下消耗的能量越多
C. 使燃料燃烧更充分，可以增大热值
D. 比热容是物质自身的性质，与质量、吸收或放出的热量均无关
3.下列关于温度、热量、内能说法中错误的是（ ）
A. 物体温度升高，可能是吸收了热量
B. 一定质量0℃的冰熔化成0℃的水，温度不变，内能变大
C. 物体温度在0℃以下时没有内能
D. 高温物体的内能不一定比低温物体内能大
4.下列说法中正确的是（ ）
A. 两个互相接触的物体之间发生了热传递，是因为这两个物体具有不同的内能
B. 热值和比热容都是物质自身的性质，都只与物质的种类有关，与其他因素无关
C. 单缸四冲程发动机的转速为6000r/min,则每工作1s,发动机对外做功达到50次
D. 电动汽车以车载电源提供动力，用电动机驱动车辆行驶，能量转化效率能达到100%
5.冬天用到的暖手宝，它内置锂电池，利用USB接口充电，内部发热片发热。下列说法正确的是（ ）
A. 暖手宝充电的过程，是电流做功的过程
B. 暖手宝发热利用了电流的热效应，是机械能转化成内能的过程
C. 用暖手宝取暖时，手因为含有的热量增加而感到暖和
D. 无论暖手宝充电还是发热的过程，锂电池在电路中都是电源
6.如图所示电路中，电源电压恒定，三只灯泡规格完全相同，下列判断正确的是（ ）
A. 若只闭合开关S1时，灯泡L1、L2、L3并联
B. 若只闭合开关S1、S2时，仅灯泡L3发光，L1、L2处于断路
C. 若只闭合开关S1、S3，L1、L2串联，电压表示数为0
D. 若开关S1、S2、S3都闭合，L1、L2、L3被短路

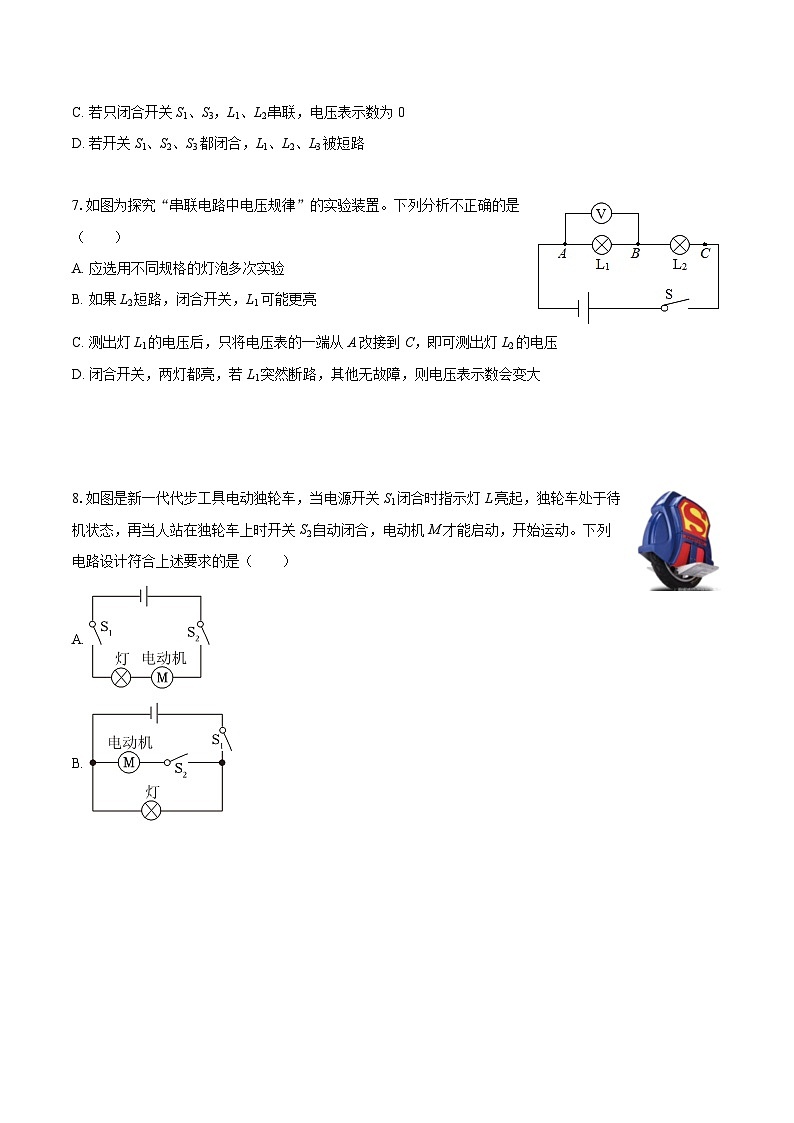

7.如图为探究“串联电路中电压规律”的实验装置。下列分析不正确的是（ ）
A. 应选用不同规格的灯泡多次实验
B. 如果L2短路，闭合开关，L1可能更亮
C. 测出灯L1的电压后，只将电压表的一端从A改接到C，即可测出灯L2的电压
D. 闭合开关，两灯都亮，若L1突然断路，其他无故障，则电压表示数会变大
8.如图是新一代代步工具电动独轮车，当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。下列电路设计符合上述要求的是（ ）
A.
B.
C.
D.

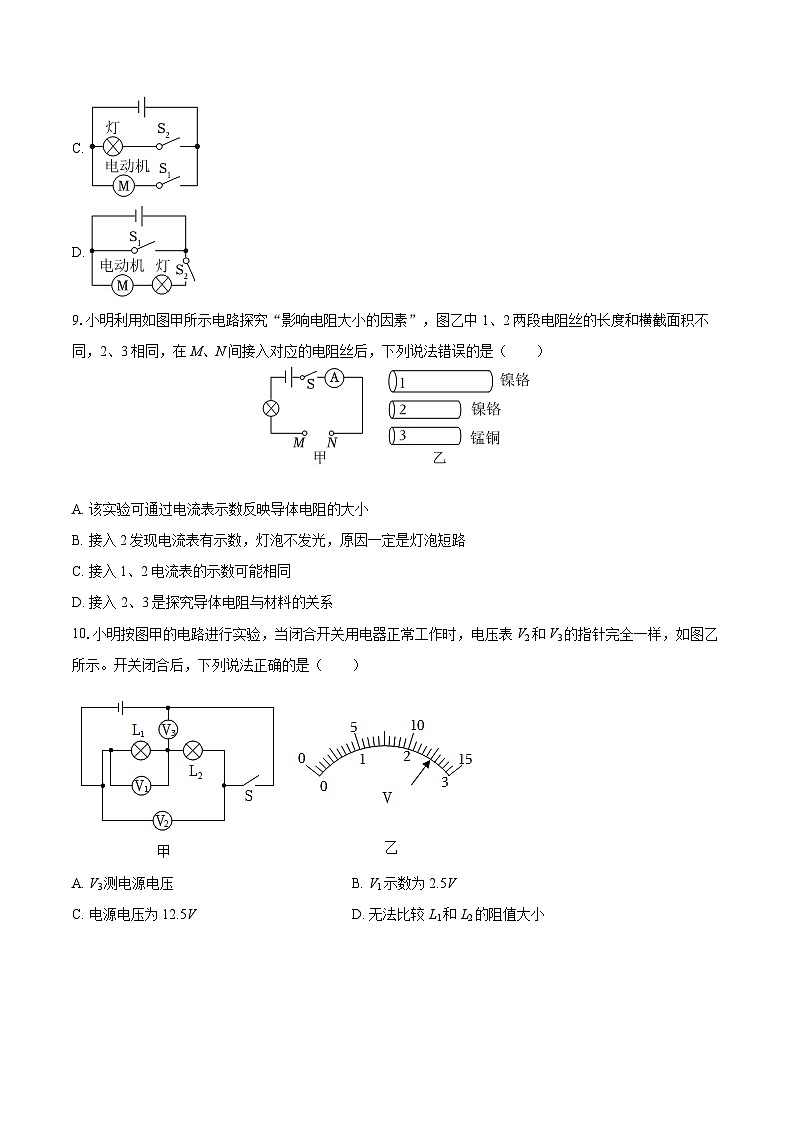

9.小明利用如图甲所示电路探究“影响电阻大小的因素”，图乙中1、2两段电阻丝的长度和横截面积不同，2、3相同，在M、N间接入对应的电阻丝后，下列说法错误的是（ ）
A. 该实验可通过电流表示数反映导体电阻的大小
B. 接入2发现电流表有示数，灯泡不发光，原因一定是灯泡短路
C. 接入1、2电流表的示数可能相同
D. 接入2、3是探究导体电阻与材料的关系
10.小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V2和V3的指针完全一样，如图乙所示。开关闭合后，下列说法正确的是（ ）
A. V3测电源电压B. V1示数为2.5V
C. 电源电压为12.5VD. 无法比较L1和L2的阻值大小
11.小华利用如图的实验装置来探究影响通电导体产生热量的因素，下列说法不正确的是（ ）
A. 图甲实验装置是控制电流、通电时间一定时，探究电热与电阻的关系
B. 图乙实验装置是控制电阻、通电时间一定时，探究电热与电流的关系
C. 图甲中闭合开关后，a管中液面上升比b快
D. 图乙中闭合开关后，c管中液面上升比d快
12.用如图所示的电路探究通过导体的电流与电阻的关系。器材有：干电池2节（每节1.5V，串联使用），开关、滑动变阻器（20Ω 2 A）、电压表、电流表各一个，阻值为5Ω、10Ω、15Ω、20Ω的定值电阻各一个，导线若干，连接好电路，设定加在电阻两端的电压为1.2V进行探究，发现在获得两组数据后无法再进行实验，为了继续使用前面两组数据，利用现有器材完成探究，下列方案中可行的是（ ）
①用1节干电池作为电源
②将设定加在电阻两端的电压调整为2V
③将5Ω的电阻串联在开关和滑动变阻器之间
④将10Ω的电阻串联在开关和滑动变阻器之间
A. 只有①②B. 只有①④C. 只有③④D. 只有①③④
二、填空题：本大题共7小题，共14分。
13.今年新型冠状病毒席卷全球，为预防和控制感染，遏制疫情蔓延，全国人民都戴上了口罩，小区工作人员在用消毒水消毒时，很远都能闻到消毒水的味道，这是 现象，我们进入各超市时必须测量体温，手持测温仪是应用 具有热效应。（选填“红外线”“紫外线”或“电磁波”）
14.图甲是我们生活中经常需要更换的电池，该电池的电压是 V，图乙是普通电池盒，我们安装电池时，电池平底的一端是电池的 极，应安装在电池盒的 端。
15.有一种节日彩灯上串联着20只小灯泡，当将其接入电源时，电源插头处的电流为200mA，那么通过第10只彩灯的电流是______A；学校的干路允许通过的最大电流是20A，每盏日光灯的电流为200mA，则学校里最多可安装______盏这样的日光灯。
16.有一种节日彩灯上有55只相同的小彩灯串联接到家庭电路中，55只小灯泡都发光，如果电源插头处的电流是220mA，那么通过每只灯泡的电流是 A，每只小灯泡两端的电压为 V。在使用过程中如果某一彩灯灯丝烧断了，则用电压表测得该彩灯两端的电压为 V。
17.小明发现实验室里有一卷单股导线，他了解到此类电线每米的电阻约为0.3Ω。为了粗略估算电线有多长，小明用电压表、电流表和电源连接成如图所示的电路进行测量。测得电压表的示数为4.5V，电流表的示数为0.3A，则导线的电阻为______Ω，这卷电线的长度约为______m。
18.电能表的表盘标有“3000r/（kW•h）”的字样，用它来测量某一家用电器的额定功率，把家中的其它用电器都断开，只接入该用电器，电热器在额定电压下工作半小时，电能表的转盘恰好转过150圈，则该用电器的额定功率为 W，这半小时内消耗的电能是 kW•h。
19.如图所示电路，电源电压恒定，滑动变阻器R标有“20Ω 2 A”，灯泡L标有“4V 2W”，灯泡电阻不变。S闭合，滑片P在R的中点时，灯泡正常发光，则电源电压为 V。当P移到最右端时，电路的总功率 W（结果保留一位小数）。
三、作图题：本大题共3小题，共6分。
20.请根据如图所示的实物电路，在虚线框内画出对应的电路图。
21.如图所示，闭合开关，两灯泡并联，两灯均能正常发光，请圆圈处填上适当的电表。
22.A1、A2指针位置相同，根据甲图补充完成乙图中的实物连接。
四、实验探究题：本大题共2小题，共19分。
23.某班同学利用图甲所示的实验装置探究水和煤油的吸热能力。

（1）在图甲中除了所给的实验器材外，还需要的测量工具有天平和______。加热过程中，水和煤油吸收热量的多少是通过______来判断的。
（2）实验中第1、2两个小组记录的实验数据如下表：
通过分析实验数据，能够得出的结论是：______。
（3）图乙是第1组同学绘制的“吸收热量-时间”和“温度-时间”图象，能正确描述该实验真实情况的图象是______（填序号）。
（4）使质量相同的水升高相同的温度，加热时间应该相同，但1、2两组的同学在交流实验数据时发现：第1小组的加热时间明显偏长，其原因可能是______。
（5）这两组同学对图甲的装置进行了改进，将分别装有水和煤油的试管放在同一个烧杯中用水加热，如图丙所示，而不是用两个酒精灯分别加热，这样做的好处是______。
（6）分析表中数据，可得出结论：______的吸热能力强。
24.如图甲所示是小谭同学“探究电流与电压、电阻的关系”的实验电路图。选用的实验器材是：电源（3V）、电流表（0～0.6A）、电压表（0～3V），定值电阻R1=5Ω、R2=10Ω、R3=20Ω，滑动变阻器（30Ω，2A）、开关、导线若干。
（1）探究电流与电压关系：
①探究电流与电压的关系时，要保持______不变，采用的研究方法是______法；
②闭合开关前，应将滑动变阻器滑片P移至端______（填“a”或“b”），从而保护电路。实验中滑动变阻器的另一个作用是______（填写字母代号）；
A.改变定值电阻两端的电压
B.保持定值电阻两端的电压不变
③小谭选用5Ω和10Ω的两只电阻分别进行实验后，由实验数据画出的图象如图乙所示，其中M图象对应的阻值为______Ω的电阻。
④该实验得出的正确结论是：______。
（2）探究电流与电阻的关系：
①小谭在实验中，确定了一个AB间保持不变的电压值U=1V，当AB间的电阻R由5Ω换成10Ω时，闭合开关，应将滑动变阻器的滑片向移动______（选填“a”或“b”），同时眼睛注视______表（选填“电流”或“电压”），直到其示数等于______；
②当AB间换接20Ω的电阻时，小谭无论怎样移动滑动变阻器的滑片都无法使电压表示数达到1V，你认为的原因可能是______。
A.滑动变阻器的最大值太大
B.滑动变阻器的最大值太小
③若要解决②中的问题，应另选一个“最大值”至少______Ω的滑动变阻器。
④小谭最后根据实验数据，得到了如图丙图像；
则该实验得出的正确结论是：______。
五、计算题：本大题共3小题，共25分。
25.小明同学想“探究电流跟电阻的关系”。于是他找来了一些器材，开始了科学探究。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

（1）他首先连接了如图（甲）所示的电路图。为保证电路安全，连接电路时，开关应______，闭合开关前应将滑动变阻器滑片置于______端（选填“左”或“右”）。
（2）他的实验步骤为：
①先让5Ω电阻接入电路，闭合开关，调节滑动变阻器，使电压表的示数为1.5V，记录电流表示数；
②将5Ω电阻换成10Ω电阻，闭合开关后发现电压表示数大于1.5V，应将滑动变阻器的滑片向______（填“左”或“右”）移动，当观察到电压表示数为______V时，记录电流表示数；
③将10Ω电阻换成15Ω电阻，闭合开关后发现：当滑动变阻器的滑片移动到最右端时，电流表和电压表的示数如图（乙）所示。出现上述情况的原因可能是______
A.滑动变阻器最大阻值太大 B.滑动变阻器最大阻值太小
C.滑动变阻器断路 D.定值电阻短路
（3）更换部分实验器材，完成继续整个探究实验后，用测得的数据绘制了如图（丙）的图象，根据该图象可以得出的结论是：______。
（4）为完成整个实验，应该选取最大阻值不小于______Ω的滑动变阻器。
26.某兴趣小组的同学用煤炉给10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图象。若在6min内完全燃烧了800g的煤，水的比热容为4.2×103J/（kg•℃），煤的热值约为3×107J/kg。求：
（1）6min内煤炉内的水吸收的热量；
（2）6min内煤完全燃烧放出的热量；
（3）煤炉烧水时的热效率。
27.如图甲所示，电路中电源电压保持不变，电压表量程可选，电流表量程0～1.2A，滑动变阻器R2（最大阻值未知），定值电阻R3=100Ω。闭合开关S1、S3，断开开关S2，将滑动变阻器R2的滑片从b端移动到a端，流过定值电阻R1的电流与其两端的电压关系图象如图乙所示。求：

（1）定值电阻R1的阻值和滑动变阻器R2的最大阻值；
（2）若闭合开关S2、S3，断开开关S1，使R2的滑片位于滑动变阻器的中点位置c,整个电路通电100s产生的电热；
（3）若闭合开关S1、S3，断开开关S2，若电压表的量程为0～15V，在保证电路元件都安全的情况下，调节滑动变阻器的滑片，电路总功率的变化范围。
1.【答案】D
2.【答案】D
3.【答案】C
4.【答案】C
5.【答案】A
6.【答案】D
7.【答案】C
8.【答案】B
9.【答案】B
10.【答案】C
11.【答案】C
12.【答案】B
13.【答案】扩散
红外线

14.【答案】1.5
负
弹簧

15.【答案】0.2 100
16.【答案】0.22
4
220

17.【答案】15 50
18.【答案】100
0.05

19.【答案】9
2.9

20.【答案】解：如实物图所示，电流从正极流出，在灯泡L2的右端分成两支，一支流经灯泡L2，另一支流经灯泡L1，然后在灯泡L1左端汇合后经开关回到电源负极，如下图所示：

21.【答案】解：闭合开关，两灯泡并联，两灯均能正常发光，则电流的路径有两条；左侧电表与灯泡并联，为电压表，右侧电表串联在干路中，为电流表，如下所示：

22.【答案】解：由图甲所示电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流；根据并联电路的电流规律可知，干路中的电流大于任何一条支路的电流，A1、A2指针位置相同，所以电流表A1选0～3A量程、电流表A2选0～0.6A量程；
根据电路图连接实物图，如下图所示：

23.【答案】秒表 加热时间长短 质量相同的水和煤油升高相同温度，水吸热的热量多 C 酒精灯的火焰大小不同 在相同时间内水和煤油吸收的热量相同 水
24.【答案】电阻;控制变量;b;A;5;当电阻一定时，通过导体的电流与导体两端的电压成正比 b;电压;1V;B;40;当电阻两端的电压一定时，通过导体的电流与导体的电阻成反比
25.【答案】断开 右 右 1.5 B 电压一定，导体中的电流跟导体的电阻成反比 75
26.【答案】解：（1）水吸收的热量
。
（2）煤完全燃烧放出的热量
。
（3）煤炉烧水时的热效率
。
答：（1）6min内煤炉内的水吸收的热量为2.52×106J；
（2）6min内煤完全燃烧放出的热量为2.4×107J；
（3）煤炉烧水时的热效率为10.5%。
27.【答案】解：（1）闭合开关S1、S3，断开开关S2，滑动变阻器R2的滑片在a端时，此时只有定值电阻R1接入电路，由乙图可知，此时电路中的电流最大，故流过定值电阻R1的电流为I1=1.2 A，此时电压表的示数等于电源的电压为U=12 V；
定值电阻R1的阻值R1===10Ω，
滑动变阻器R2的滑片在b端时，滑动变阻器最大值R2与R1串联，此时流过定值电阻R1的电流最小，由乙图可知，流过定值电阻R1的电流为I2=0.2A，R1两端的电压为U'=2 V，
滑动变阻器的电压U2=U-U'=12V-2V=10V；
滑动变阻器的最大阻值R2===50Ω，
（2）电源电压保持不变，若闭合开关S2、S3，断开开关S1，电阻R2与R3并联，电流表测干路电流，使R2的滑片位于中间位置c点，滑动变阻器接入电路的电阻为R'=25Ω，
此时通过滑动变阻器R2的电流I'2===0.48A；
通过R3的电流I3===0.12A；
I干=I3+I'2=0.60A
整个电路通电100s产生的电热为Q=UI干t=12V×0.60A×100s=720J；
（3）若闭合开关S1、S3，断开开关S2，滑动变阻器R2的滑片在b端时，滑动变阻器R2与R1串联，变阻器连入电路的电阻最大，此时R1两端的电压为2V，电流为0.2 A，电路中的电流最小，电路的功率最小，最小功率为Pmin=UImin=12 V×0.2 A=2.4 W；
滑动变阻器R2的滑片在a端时，接入电路的电阻最小，电路中的电流最大，尽管电压表的量程0～15 V，但电源电压为12 V，此时电压表的示数最大值为12 V，根据图像知，此时电流为1.2A；电路的最大功率Pmax=UImax=12V×1.2A=14.4 W；
电路总功率的变化范围为：2.4 W～14.4 W。
答：（1）定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω；
（2）若闭合开关S2、S3，断开开关S1，使R2的滑片位于滑动变阻器的中点位置c，整个电路通电100s产生的电热720J；
（3）若闭合开关S1、S3，断开开关S2，若电压表的量程为0～15V，在保证电路元件都安全的情况下，调节滑动变阻器的滑片，电路总功率的变化范围是2.4 W～14.4 W。 实验组别
液体
质量/g
初温/℃
末温/℃
加热时间/min
1
水
200
25
40
13.5
煤油
200
25
40
6.5
2
水
200
25
40
12
煤油
200
25
40
5.5
