初中物理人教版（2024）九年级全册（2024）第2节 欧姆定律课前预习课件ppt

这是一份初中物理人教版（2024）九年级全册（2024）第2节 欧姆定律课前预习课件ppt，共26页。PPT课件主要包含了第2节欧姆定律，变形公式，计算步骤，酒精测试仪，15A等内容，欢迎下载使用。

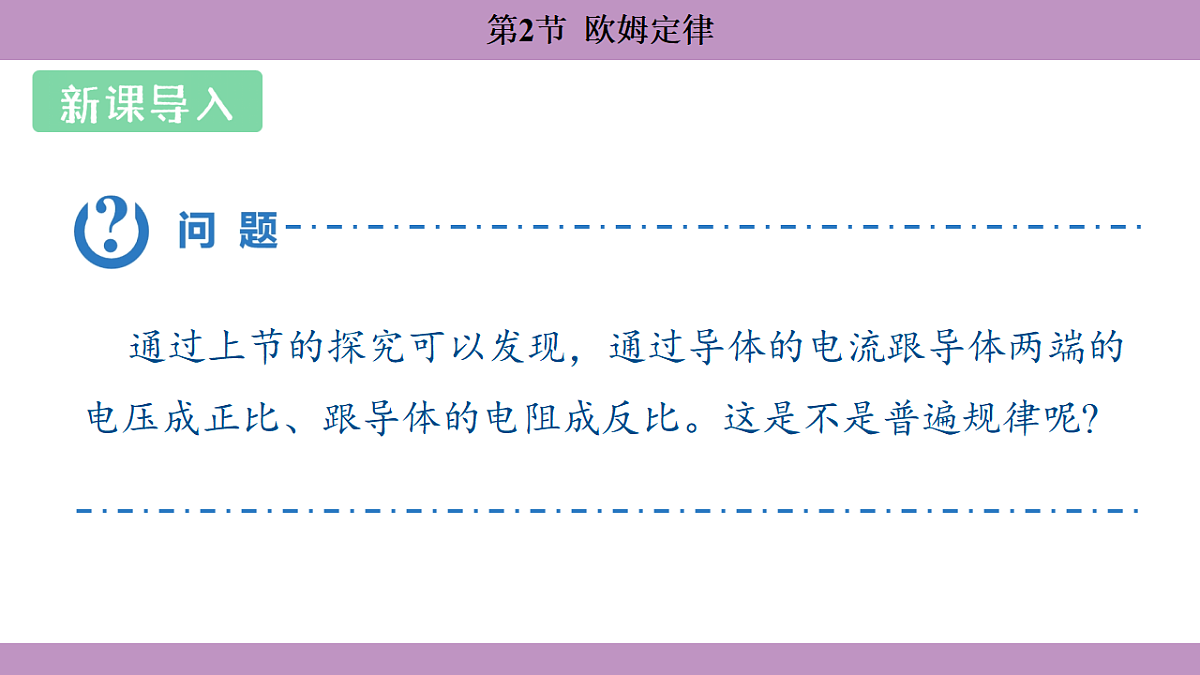

人们经过进一步的研究发现，对大多数导体而言上面的规律是成立的，并归纳得出了下面的定律。
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
如果用 U 表示导体两端的电压，R 表示导体的电阻，I 表示导体中的电流，那么用公式表示就是

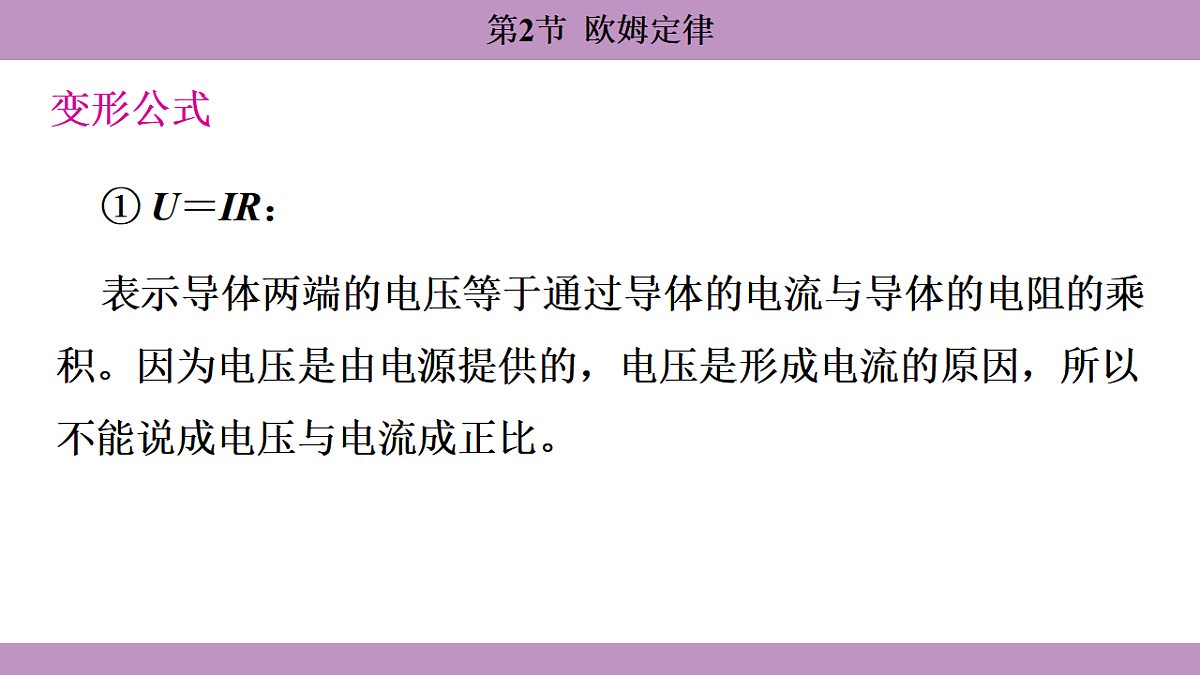

① U＝IR：表示导体两端的电压等于通过导体的电流与导体的电阻的乘积。因为电压是由电源提供的，电压是形成电流的原因，所以不能说成电压与电流成正比。
实际上早在 19 世纪 20 年代，德国物理学家欧姆 (图17.2-1) 就对电流跟电阻和电压之间的关系进行了实验和理论研究，得出了上面所述的规律。为了纪念欧姆，人们把上面的规律称为欧姆定律 (Ohm′s law)。
利用欧姆定律进行简单计算
欧姆定律反映了同 导体中的电流、导体两端的电压和导体的电阻三者之间的关系。应用欧姆定律进行分析与计算的依据如下：
如图17.2-2 所示，闭合开关后，电阻为 R 的电阻器两端电压为 6V，通过电阻器的电流为 0.3A。
(1) 计算电阻器的电阻 R 。(2) 调节电源电压，当电阻器两端电压变为原来的 2 倍时，通过电阻器的电流为原来的几倍?
(1) 计算电阻器的电阻 R 。
(2) 调节电源电压，当电阻器两端电压变为原来的 2 倍时，通过电阻器的电流为原来的几倍?
根据欧姆定律，当电阻不变、电压变为原来的 2 倍时，通过电阻器的电流为原来的 2 倍。
根据世界卫生组织的统计，50%~60%的交通事故与酒后驾驶有关。我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任。目前，世界大多数国家都采用呼气式酒精测试仪(图17.2-3)对驾驶员进行现场检测。
有一种酒精测试仪中装有酒精气体传感器。酒精气体传感器是一种气敏电阻，它的阻值随酒精气体浓度的变化而变化，从而引起电路中电流和电压的变化。这样测试仪就能显示出驾驶员呼出的酒精气体浓度。
❶ 一个电熨斗的电阻是 80 Ω，接在电压为 220V 的电路中，通过它的电流是多少?
❷ 一个定值电阻的电阻是 10 Ω，使用时通过的电流是 200 mA，加在这个定值电阻两端的电压是多大？
定值电阻 R＝10 Ω，流过的电流 I＝200 mA，所以它两端 U＝IR＝200×10－3 A×10 Ω＝2 V。
❸ 某小灯泡工作时两端的电压是 2.5 V，用电流表测得此时的电流是 300 mA，该小灯泡工作时的电阻是多少?
❹ 图 17.2-4是某同学在探究电流与电压的关系时，根据实验数据画出的 I-U 图像。他实验时使用的电阻器的电阻是多少?
由探究电流与电压的关系实验可知，在电阻一定时，电流与电压成正比，其 I-U 图像是一条过原点的直线。根据欧姆定律，从 I-U 图像中任选一组数据，有 U＝3V 时，I＝0.2 A，可得 R＝15 Ω。
❺ 图 17.2-5是某同学在探究电流与电阻的关系时，根据实验数据画出的 I-R 图像。实验时控制的电压是多大?
从 I-R 图像中任选一组数据，比如当 R＝20Ω 时，I＝0.1 A，代入 U＝IR，可得 U＝0.1 A×20 Ω＝2 V，即实验时控制的电压是 2V。
不对。导体的电阻是导体本身的一种性质，它的大小取决于导体的材料、长度、横截面积和温度，而跟导体两端的电压和通过导体的电流无关。
2.(2024·重庆中考)将阻值为 10Ω 的定值电阻 R1，与另一定值电阻 R2；接入电源电路，如图所示。闭合开关 S，电流表 A 的示数为 0.45 A，电流表 A2 的示数为 0.3 A。求：(1) 通过 R2 的电流;(2) 电源电压。
