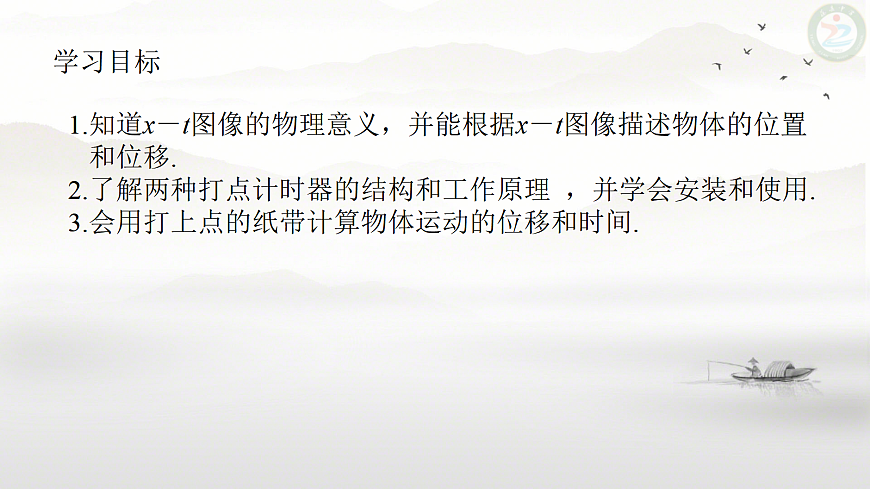

1.知道x－t图像的物理意义，并能根据x－t图像描述物体的位置 和位移.2.了解两种打点计时器的结构和工作原理 ，并学会安装和使用.3.会用打上点的纸带计算物体运动的位移和时间.

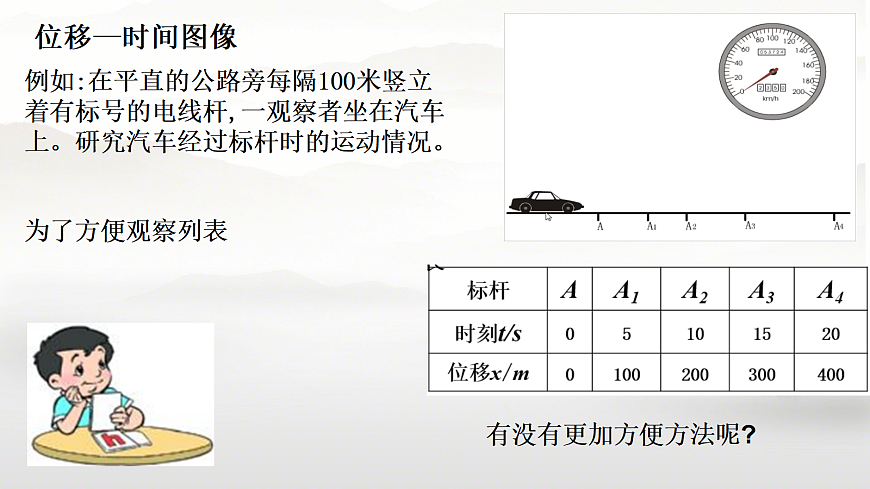

例如:在平直的公路旁每隔100米竖立着有标号的电线杆,一观察者坐在汽车上。研究汽车经过标杆时的运动情况。
有没有更加方便方法呢?

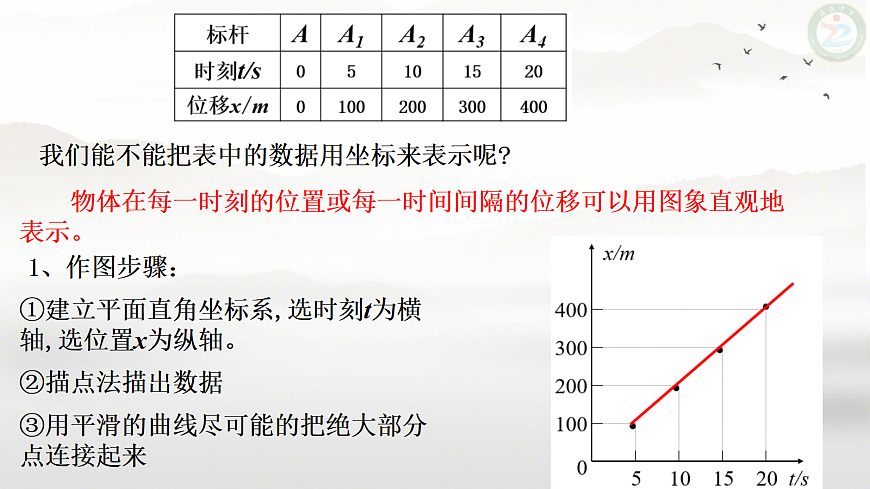

我们能不能把表中的数据用坐标来表示呢?
物体在每一时刻的位置或每一时间间隔的位移可以用图象直观地表示。
①建立平面直角坐标系,选时刻t为横轴,选位置x为纵轴。
③用平滑的曲线尽可能的把绝大部分点连接起来

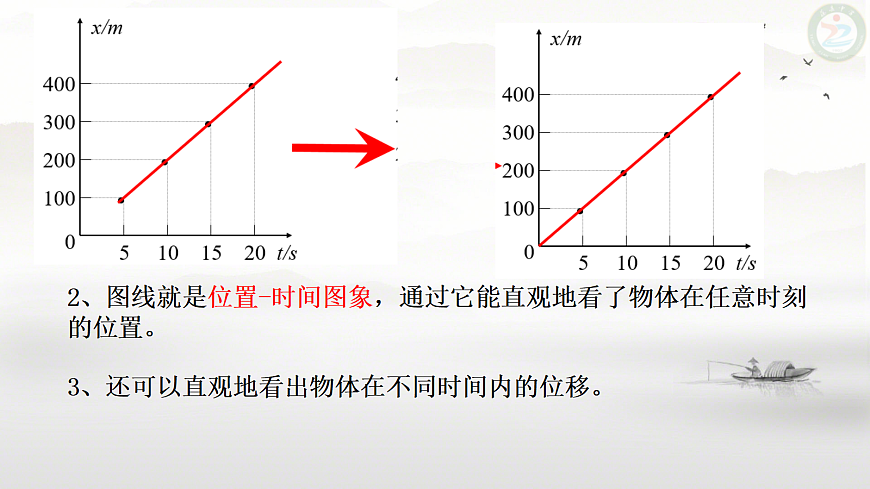

2、图线就是位置-时间图象，通过它能直观地看了物体在任意时刻的位置。
3、还可以直观地看出物体在不同时间内的位移。

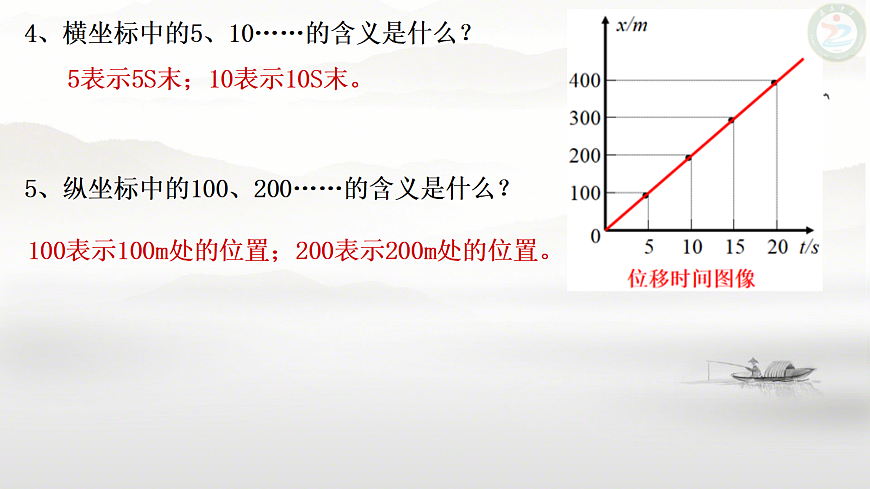

4、横坐标中的5、10……的含义是什么？
5表示5S末；10表示10S末。
5、纵坐标中的100、200……的含义是什么？
100表示100m处的位置；200表示200m处的位置。

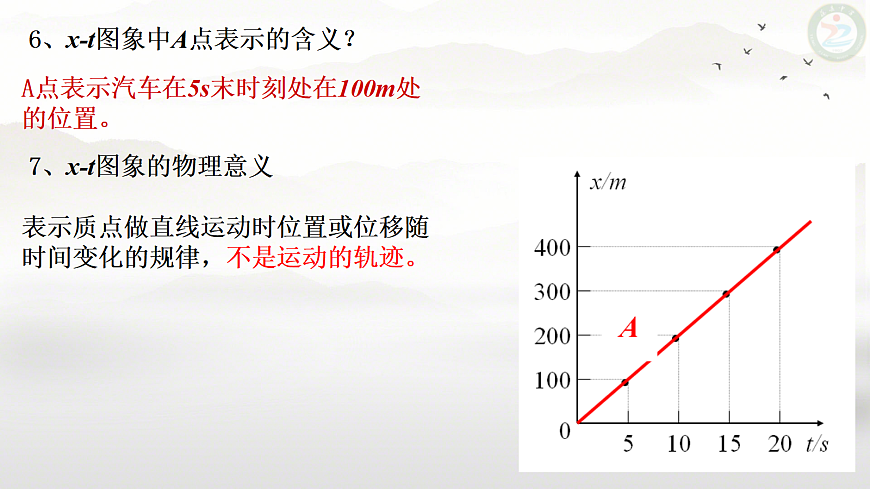

6、x-t图象中A点表示的含义？
A点表示汽车在5s末时刻处在100m处的位置。
7、x-t图象的物理意义
表示质点做直线运动时位置或位移随时间变化的规律，不是运动的轨迹。
①直线表示的是：物体做匀速直线运动
②曲线表示的是：物体做加速直线运动
③平行于t轴的直线表示的是：物体静止
两图象的交点代表两物体相遇
a.图线向上走代表物体向正方向运动
b.图线水平代表物体静止
c.图线向下走代表物体向负方向运动。
1.x-t图像的物理意义：x-t图像反映了物体的位移随时间 变化的关系。
2.x-t图像的应用：可以求出 (1)任意时刻所对应的位置 (2)任意时间的位移 (3)发生一段位移所用的时间
一辆汽车在教练场上沿平直道路行驶，以x表示它相对于出发点的位移。图 近似描写了汽车在 0 时刻到 40s这段时间的 x-t图像。通过分析回答以下问题。（1）汽车最远位置距离出发点约为多少米？（2）汽车在哪段时间没有行驶？（3）汽车在哪段时间驶离出发点，在哪段时间驶向出发点？
[例4] (多选)如图所示为甲、乙在同一直线上运动时的x-t图像,以甲的出发点为原点,出发时间为计时的起点,则下列说法中正确的是(　)A.甲、乙同时出发B.0～t3这段时间内,甲、乙位移相同C.甲开始运动时,乙在甲的前面x0处D.甲在途中停止了一段时间,而乙没有停止
[针对训练4] (多选)某物体的x-t图像如图所示,则下列叙述正确的是(　　)A.物体运动的轨迹是抛物线B.物体运动的时间为8 sC.物体运动所能达到的最大位移为80 mD.物体做往返运动
要估读（向下估读1位）
在实验室中，常用的计时仪器——打点计时器
工作电压： .打点周期： .打点方式： .记录信息： .
(2)原理： 脉冲电流放电针、 墨粉纸盘放电
1、测时间（直接测出，电源频率 50 Hz，每隔 0.02 s秒打一个点）。
2、测位移（直接测出）。
（1）固定计时器（2）穿纸带（3）启动电源，拉纸带，随后立即关电源。
（4）取下纸带，从能够看清的某个点开始（起始点），往后数出若干个点。例如数出n个点，算出纸带从起始点到第n个点的运动时间1。
(5)用刻度尺测量出从起始点到第n个点的位移x。
通过研究纸带，间接的反映物体运动情况：1、打出的点越密，则运动越慢；2、若打出的点间距相等，则物体做匀速直线运动。
（1）实验前，应将打点计时器固定好，以免拉动纸带时晃动，并先轻轻试拉动纸带，应无明显的阻滞现象。（2）使用打点计时器打点时，应先接通电源，待打点计时器打点稳定后，再拉动纸带。（3）手拉动纸带时速度应适中，以防点迹太密或太疏。（4）使用电磁打点计时器时，应让纸带穿过限位孔，压在复写纸下面。（5）打点计时器不能连续工作太长时间，打完点后应立即关闭电源。
全球导航卫星系统（GNSS）是目前广泛应用的新一代导航定位系统，利用近地空间的卫星为各类用户提供可靠和高精度的定位、导航和授时服务。 全球导航卫星系统一般分为空间部分、地面测控部分和用户三大部分。空间部分即导航卫星系统，一般由数十颗卫星组成，每颗卫星可以发送导航卫星信号，编织成细密的网络，使得地球上任意地点任意时刻都能观测到4颗以上的导航卫星。地面测控部分则负责操控系统和向卫星注入导航电文等。用户通过接收机能够接收导航卫星发送的信号，并精准地进行定位、授时和测速。
常用的全球导航卫星系统有美国的全球定位系统、我国的北斗系统、俄罗斯的格洛纳斯系统和欧盟的伽利略系统。2012年我国的北斗系统开始为亚太地区提供定位、导航和授时服务，2020年该系统将实现在全球范围内提供服务。
(1)电火花计时器的示意图如图甲所示。电火花计时器和电磁打点计时器一样,工作时使用　　　　(选填“交变”或“直流”)电源,当电源的频率是50 Hz时,每隔　　　　s 打一次点。电火花计时器使用时的基本步骤如下: A.当纸带完全通过电火花计时器后,及时关闭电源B.将电火花计时器电源插头插入相应的电源插座C.将纸带从墨粉纸盘下面穿过电火花计时器D.接通开关,听到放电声,立即拖动纸带运动上述步骤正确的顺序是　。(按顺序填写步骤字母)
(2)如图乙所示的纸带是某同学练习使用电火花计时器时得到的,纸带的左端先通过电火花计时器,从点迹的分布情况可以断定纸带运动得　　　　　　(选填“越来越快”或“越来越慢”)。若所用电源的频率为50 Hz,从打下A点到打下B点共14个点迹,历时　　　　 s。
