初中物理第5节 变阻器同步训练题

这是一份初中物理第5节 变阻器同步训练题，共13页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

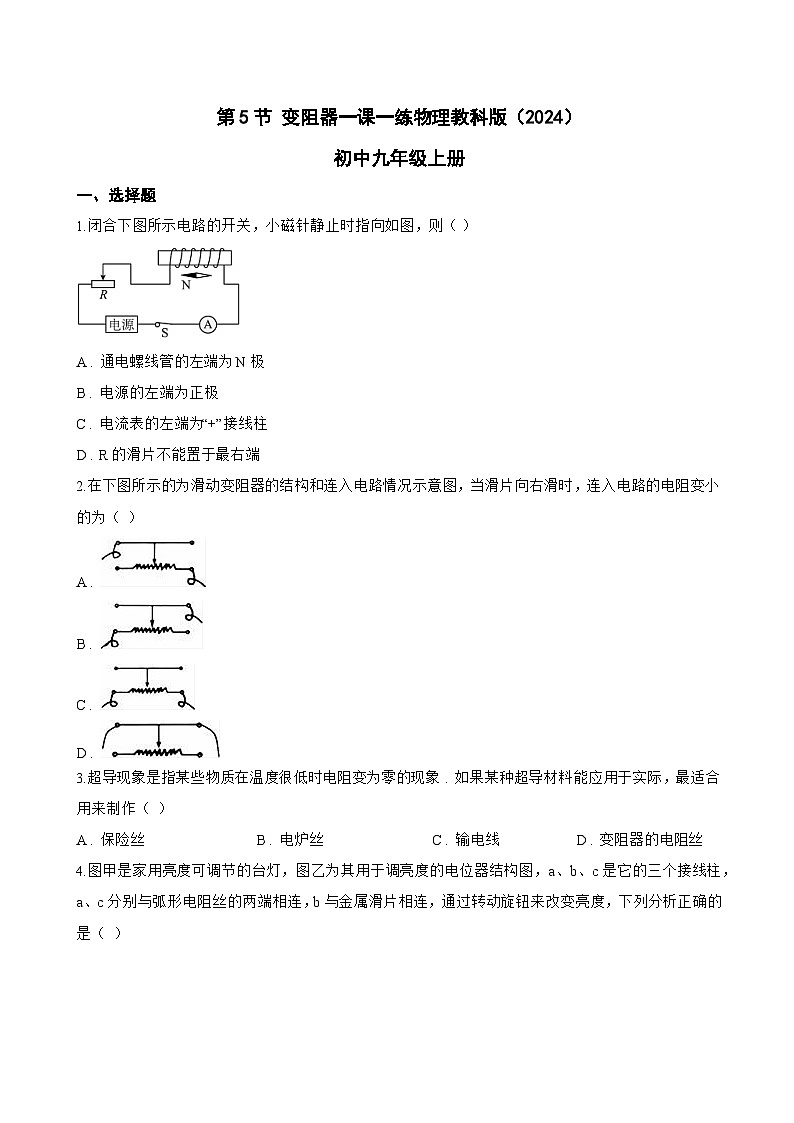

1.闭合下图所示电路的开关，小磁针静止时指向如图，则（ ）

A . 通电螺线管的左端为N极
B . 电源的左端为正极
C . 电流表的左端为“+”接线柱
D . R的滑片不能置于最右端
2.在下图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连入电路的电阻变小的为（ ）
A .
B .
C .
D .
3.超导现象是指某些物质在温度很低时电阻变为零的现象 . 如果某种超导材料能应用于实际，最适合用来制作（ ）
A . 保险丝 B . 电炉丝 C . 输电线 D . 变阻器的电阻丝

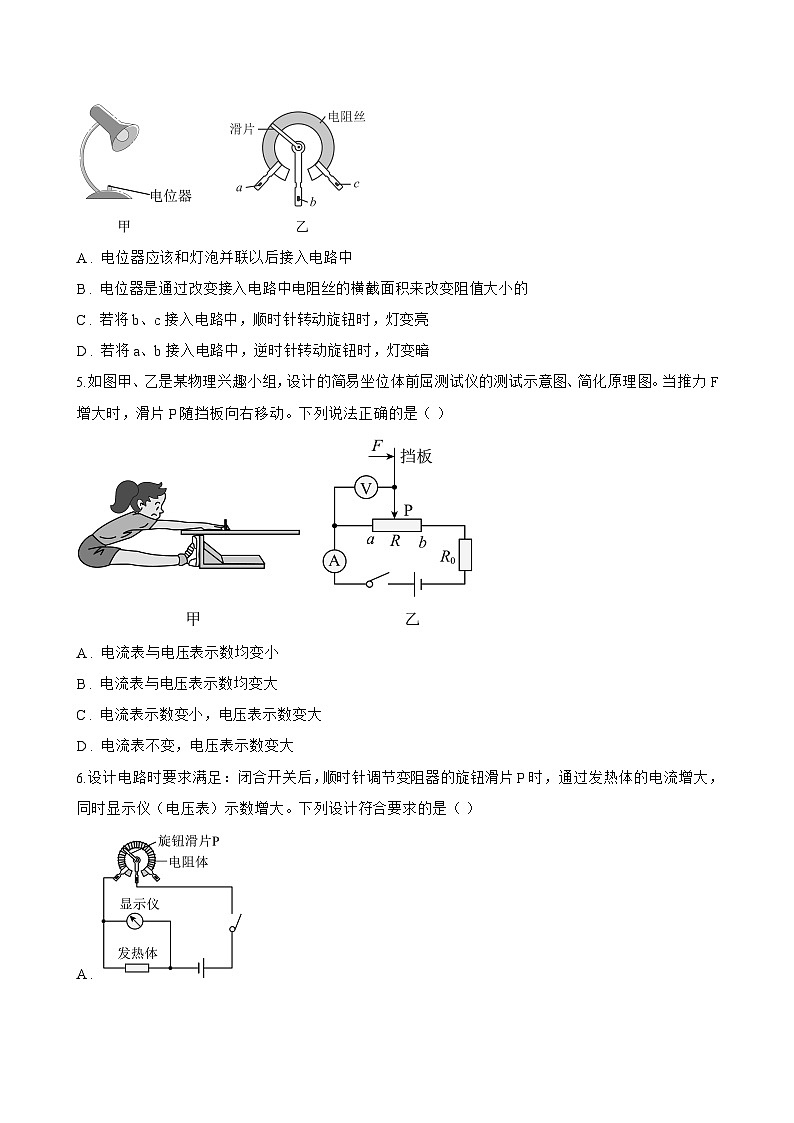

4.图甲是家用亮度可调节的台灯，图乙为其用于调亮度的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，通过转动旋钮来改变亮度，下列分析正确的是（ ）
A . 电位器应该和灯泡并联以后接入电路中
B . 电位器是通过改变接入电路中电阻丝的横截面积来改变阻值大小的
C . 若将b、c接入电路中，顺时针转动旋钮时，灯变亮
D . 若将a、b接入电路中，逆时针转动旋钮时，灯变暗
5.如图甲、乙是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。当推力F增大时，滑片P随挡板向右移动。下列说法正确的是（ ）
A . 电流表与电压表示数均变小
B . 电流表与电压表示数均变大
C . 电流表示数变小，电压表示数变大
D . 电流表不变，电压表示数变大
6.设计电路时要求满足：闭合开关后，顺时针调节变阻器的旋钮滑片P时，通过发热体的电流增大，同时显示仪（电压表）示数增大。下列设计符合要求的是（ ）
A .
B .
C .
D .
7.两只变阻器分别标有“2A 20Ω”和“1.5A 40Ω”的字样，当把这两只变阻器串联起来使用时，电路中允许通过的最大电流为（ ）
A . 2A B . 0.5A C . 3.5A D . 1.5A
二、多选题

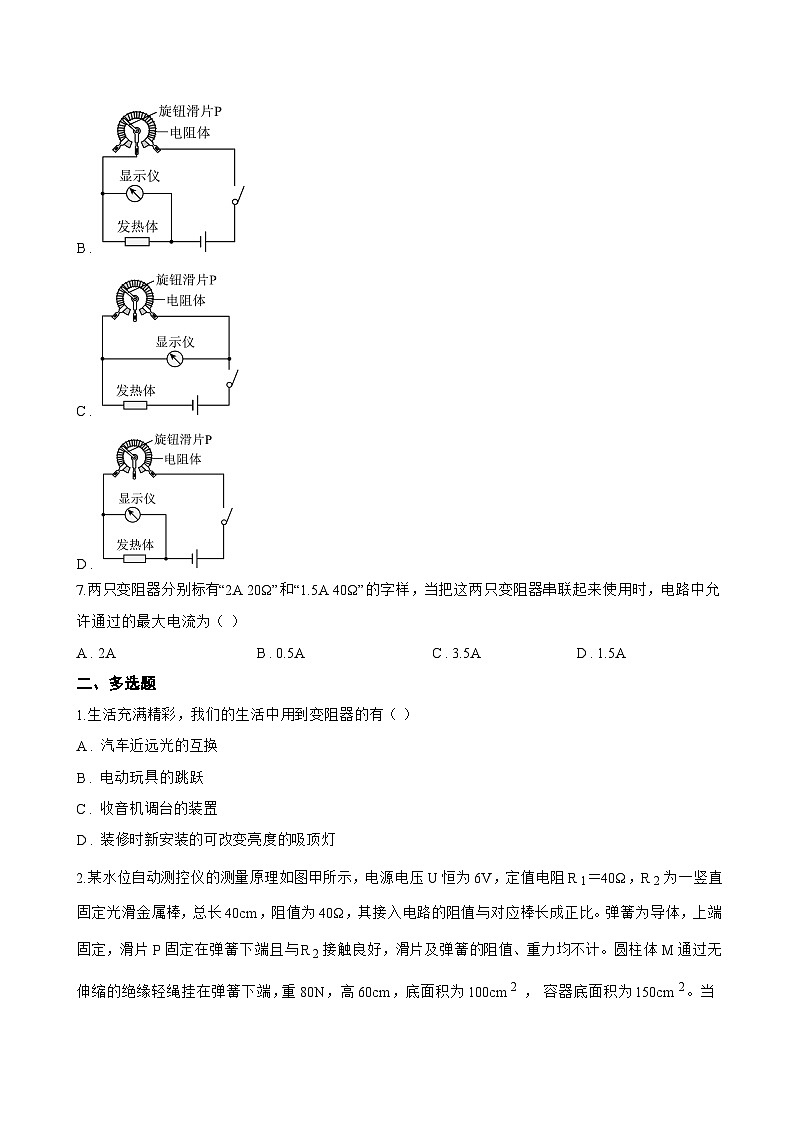

1.生活充满精彩，我们的生活中用到变阻器的有（ ）
A . 汽车近远光的互换
B . 电动玩具的跳跃
C . 收音机调台的装置
D . 装修时新安装的可改变亮度的吸顶灯
2.某水位自动测控仪的测量原理如图甲所示，电源电压U恒为6V，定值电阻R 1＝40Ω，R 2为一竖直固定光滑金属棒，总长40cm，阻值为40Ω，其接入电路的阻值与对应棒长成正比。弹簧为导体，上端固定，滑片P固定在弹簧下端且与R 2接触良好，滑片及弹簧的阻值、重力均不计。圆柱体M通过无伸缩的绝缘轻绳挂在弹簧下端，重80N，高60cm，底面积为100cm 2 ， 容器底面积为150cm 2。当水位处于最高位置A时，M刚好浸没，此时滑片P恰在R 2最上端；容器底部有出水口，当水位降至最低位置B时，M的下表面刚好离开水面。已知弹簧所受拉力F与其伸长量△L的关系如图乙所示。闭合开关S，打开阀门，水位从A下降到B的过程中，下列说法正确的是（ ）
A . 电压表的示数变大
B . 电压表的示数变化范围是0～3V
C . 电压表的示数为2V时水位下降60cm
D . 放出水的体积为7500cm3
3.有关下列一些仪器或设备的原理，描述正确的是（ ）
A . 常用的液体温度计是根据液体的热胀冷缩的原理制成的
B . 滑动变阻器是通过改变接入电阻丝的材料来改变电阻的
C . 磁悬浮列车是通过巨大的磁极间的相互作用悬浮起来的
D . 电磁铁是在通电螺线管的基础上插入铁芯来增强磁场的
4.巨磁电阻（GMR）效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象。如图是说明巨磁电阻特性原理的示意图，图中的GMR是巨磁电阻。在电源电压U不超过指示灯额定电压的条件下，闭合开关S 1、S 2 ， 则（ ）
A . 电磁铁A端是N极
B . 电磁铁产生的磁感线不管外部还是内部都是从N极出发回到S极
C . 向右滑动滑片P，GMR两端的电压增大
D . 向左滑动滑片P，指示灯会变亮
5.为了增强学生体质，某初中将坐位体前屈作为体育考试项目之一、坐位体前屈测试仪原理如图所示，已知电源电压6V，R 1的电阻为30Ω，其中电阻丝 R2粗细均匀，总长度为30cm。闭合开关，推挡板P在B端时，坐位体前屈成绩为0，电流表的示数为0.05A；推挡板P在A端时，坐位体前屈成绩为30cm。则（ ）
A . 电阻丝R2的最大阻值为90Ω
B . 挡板P在A端时电压表的示数为4V
C . 电流表示数的大小能反映被测试者的成绩
D . 电压表示数为3V时，被测试者的成绩是20cm
6.公路检查站的“地磅”可以检测货车是否超载。图是某种地磅的工作原理图，滑片P可在竖直放置的电阻R上滑动，当货车质量增大时，电表示数随之增大，由电表改装成的显示器的示数也增大。下列说法正确的是（ ）
A . 接线柱“1”应与“3”连接
B . “显示器”由电压表改装而成
C . 若货车质量增大，则电阻 R0两端电压增大
D . 为了节约电能，电阻R0可以去掉
7.小亮设计出了如图所示的汽车油量表的模拟装置原理图，电源电压保持不变，油量表是由电流表改装而成的，与滑片相连的连杆可绕支点O转动。当S闭合后，下列说法正确的是（ ）
A . 油面上升时，油量表示数增大
B . 油面上升时，电压表和电流表示数之比变大
C . 油面下降时，电压表的示数减小
D . 定值电阻R0具有保护电路的作用
三、填空题
1.小明自制了一盏可调节亮度的台灯，电路如图所示，粗心的小明忘记把灯泡画上去，你认为灯泡应画在图中 ________ 之间（选填“a、b”或“c、d”）；连好电路后，若要使灯泡变暗，应将滑动变阻器的滑动片向 ________ 移动。
2.图（1）所示的电阻箱的示数为 ________ Ω。图（2）所示的电压表的示数为 ________ V ， 电流表的示数为 ________ A。
3.超导材料是一种电阻为零的超级导体．若利用超导材料来制成白炽灯的灯丝，则通电后灯泡将 ________ （选填“较暗”、“较亮”或“不发光”）
4.如下图，闭合开关 S，当滑动变阻器的滑片 P 都向右移动时，灯泡 L1和 L2的亮度变化情况是 L 1 ________ ， L 2 ________ （选填变暗、变亮、不变）
5.将电位器实际是滑动变阻器，如图所示是电位器的结构示意图。把电位器与灯串联来调节灯的亮暗，如把电位器的 A、B 两端接在电路中，逆时针转动旋钮时，灯的亮暗变化是 ________ （选填“变亮”“不变”或“变暗”），说明导体的电阻大小与导体的 ________ 有关。
6.白炽灯用久了灯丝会变细，灯丝电阻会变 ________ ；滑动变阻器是通过改变连入电路中电阻丝的 ________ 来改变电阻的。
7.如图a所示为广泛使用的旋转式变阻器的结构图，A、B、C为它的三个接线柱，P为旋钮触片。若将该变阻器与灯泡串联接入电路中，并顺时针旋转旋钮触片以调节灯泡的灯光变亮，则应将接 ________ 线柱（选填“A、B”、“B、C”或“A、C”）接入电路。如图b所示，电阻箱的读数是 ________ Ω。
8.小明用电流表和滑动变阻器设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到的压力大小。其中R'是滑动变阻器，R是定值电阻，电源电压恒定不变，当开关S闭合，金属片受到的压力增大时，变阻器的阻值 ________ ，压力表的指针向右偏转幅度将 ________ 。（填“增大”“减小”或“不变”）
9.小明选取一根粗细均匀的铅笔芯ab，连接成如图所示的电路，把铅笔芯左端导线固定，闭合开关后，将右端夹子向左移动的过程中，铅笔芯连入电路的阻值 ________ （选填“变大”或“变小”），小灯泡会 ________ （选填“变亮”或“变暗”）。
10.导体对电流都有阻碍作用， ________ 表示其阻碍作用的大小。滑动变阻器是通过改变接入电路中 ________ 来改变电阻，如图所示为滑动变阻器的四种接线方法，当滑片P移动时，可改变电阻大小的接法是 ________ 。
A.
四、实验探究题
1.亲爱的同学，请你根据掌握的物理知识，回答下列问题。
（1）如图1所示，变阻箱示数为 ________ Ω；如图2所示，电压表示数为 ________ V，如图3所示，电能表的示数为 ________ kW·h。
（2）如图4所示，弹簧测力计分度值是 ________ N，指针所示被测物重是 ________ N。
（3）用图5装置探究“什么情况下磁可以生电”的实验过程中，磁体不动，导体ab水平向左运动，灵敏电流计指针向右偏转；导体ab不动，磁体水平向左运动，灵敏电流计指针向 ________ （选填“左”或“右”）偏转；导体ab在图示位置竖直方向上下运动，灵敏电流计 ________ （选填“发生”或“不发生”）偏转。
2.探究“电流与电阻的关系”时，实验器材有：电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻4个（5Ω、10Ω、20Ω、50Ω），开关一个，导线若干。小明等同学设计了如图甲所示的电路图。
（1） 按照电路图连接电路，闭合开关前，应将滑动变阻器的滑片移到最 ________ （选填“左”或“右”）端；
（2） 图丙是根据实验数据画出的定值电阻的I-R图像，由此可知，将定值电阻由5Ω更换为10Ω时，应向 ________ （选填“左”或“右”）适当调节滑动变阻器的滑片P，使电压表示数保持 ________ V不变；
（3） 根据图丙的I-R图像，可得，当电压一定时， ________ ；
五、计算题
1.电源电压为220伏，若使标有“220V 800W”的用电器能在110V至220V的电压下工作（用电器的电阻值恒定），求：
（1） 要使用电器达到使用要求，电路中应连接一个什么样的电器？怎样连接？
（2） 这个电器消耗的最大功率是多少？
2.质量为50kg的物体在一个水平向右的拉力F的作用下，沿水平地面以0.2m/s的速度做匀速直线运动，已知物体受到的摩擦力是他本身受到重力的0.2倍，求：
（1） 木块受到的拉力大小；
（2） 若物体速度增大为0.4m/s并匀速运动，求物体受到的摩擦力；
（3） 若水平拉力增大为120牛，物体受到的摩擦力的大小是多少？（g＝10N/kg）
3.刘阿姨家买了一个三挡位的电烤炉，电烤炉加热板部分的简化电路如图所示， R1、 R2是定值电阻，可通过旋转开关实现高、中、低挡位切换。电烤炉的相关参数如表所示，求：
（1） 当旋钮开关调到位置“ 1”时，为 ________ 挡，调到位置“ 2”时，为 ________ 挡，调到位置“ 3”时，为 ________ 挡。 (均选填“高温”或“中温”或“低温” )
（2） 电烤炉在低温挡正常工作时的电流？ (结果保留一位小数 )
（3） 电阻 R1的阻值是多少？
（4） 电烤炉高温挡的功率？
六、综合题
1.根据图中提供的信息回答下列各题：
（1） 如图甲所示，当人漂浮在水面上时，水对人的浮力 ________ （选填“大于”、“等于”或“小于”）人的重力；
（2） 如图乙所示，图中图线是小明绘制的某种物质凝固过程的温度-时间图象，则该物质是 ________ （选填“晶体”或“非晶体”）；
（3） 图丙是小明眼睛成像示意图。由图可知，小明需要配戴 ________ （选填“凹”或“凸”）透镜制成的眼镜来矫正视力；
（4） 电阻箱是电学实验中的常用器材。如图丁所示，该电阻箱的读数为 ________ Ω。
2.新房装修时，工人经常用普通量角器测量一些角度，不方便读数。小明根据所学的知识设计了电子量角器，电路如图所示，电流表的量程为0~0.6A，电压表的量程为0~3V，O为半圆弧电阻MN的圆心，金属滑片OP为半径，与半圆弧接触良好，接入电路的电阻R MP与指针旋转角度θ成正比，电源电压恒为6V，R 0为电阻箱（它是可以直接读出接入电路电阻的具体数值的变阻器）。将滑片OP旋转至M处，调节R 0的阻值，使电路中电流为0.6A；保持R 0接入电路阻值不变，然后调节θ为90°时，电流表示数为0.3A（不考虑导线电阻对电路的影响）
（1） 小明设计的电子量角器是通过改变接入电路电阻线的 ________ （选填：“长度”或“横截面积”）来改变电阻的；
（2） 当指针OP向右旋转时，电流表的示数将 ________ ；（选填：“变大”、“变小”或“不变”）
（3） 将滑片OP旋转至M处时，电阻箱连入电路的电阻为 ________ Ω，电压表的示数为 ________ V；
（4） 当调节θ为126°时，电压表的示数是 ________ V；
（5） 为能满足测量0-180°的要求，重新调节电阻箱R 0 ， 求满足要求的R 0的最小阻值是 ________ Ω。
3. 如图甲为亮度可调台灯的一个电位器（符号 ），可调节灯泡亮度。若该台灯内置电源，电源两端电压恒定为6V，灯泡的伏安特性曲线U-I图如图丙所示，电位器标有“20Ω，2A”字样。
（1） 若当电位器旋钮顺时针转动时灯泡变亮，则应把接线柱a、b、c中的 ________ 接入电路中。
（2） 现有6V电源1个、灯泡1只、电位器1个、开关1个，请在图乙方框中设计出该台灯的电路图。
（3） 连接好器材以后闭合开关并转动旋钮，发现小灯泡忽明忽暗。拆开电位器外壳，发现碳膜电阻片（如图甲黑色弧形部分）磨损严重。这种电位器接在电路中，会造成 ________ （选填“断路”或者“短路”）。
（4） 当电位器阻值调到最小时，灯泡恰好正常发光，电流为 ________ A，灯泡的额定功率为多少 ________ W，通电2个小时消耗的电能是 ________ J。
4.（1）小明在做电学实验时，看到滑动变阻器的铭牌上标有如1图所示字样，“20Ω”表示 ________ ；“2A”表示 ________ 。
（2）在连接实物时，开关应该 ________ ，滑动变阻器滑片应移到阻值 ________ （选填“最大”或“最小”）处。
（3）在用校准好的器材做实验的过程中，小明连接完了电路，闭合开关，发现电流表的指针如图2图甲所示，造成这种情况的原因是： ________ ；改正电路后，电流表示数如图2图乙所示，读数是 ________ A。
（4）图3是小刚连接的用电压表、电流表测小灯泡电压和电流，滑动变阻器控制小灯泡亮度的实物图。闭合开关后，移动滑动变阻器的滑片，发现小灯泡不发光，经检查，是由于其中一根导线连接错误。请你在实物图中连接错误的导线上打“×”并补画出正确的连线 ________ 。
额定电压
220V
高温挡功率
中温挡功率
800W
低温挡功率
400W
