2026年中考物理一轮复习讲练课件-电磁现象

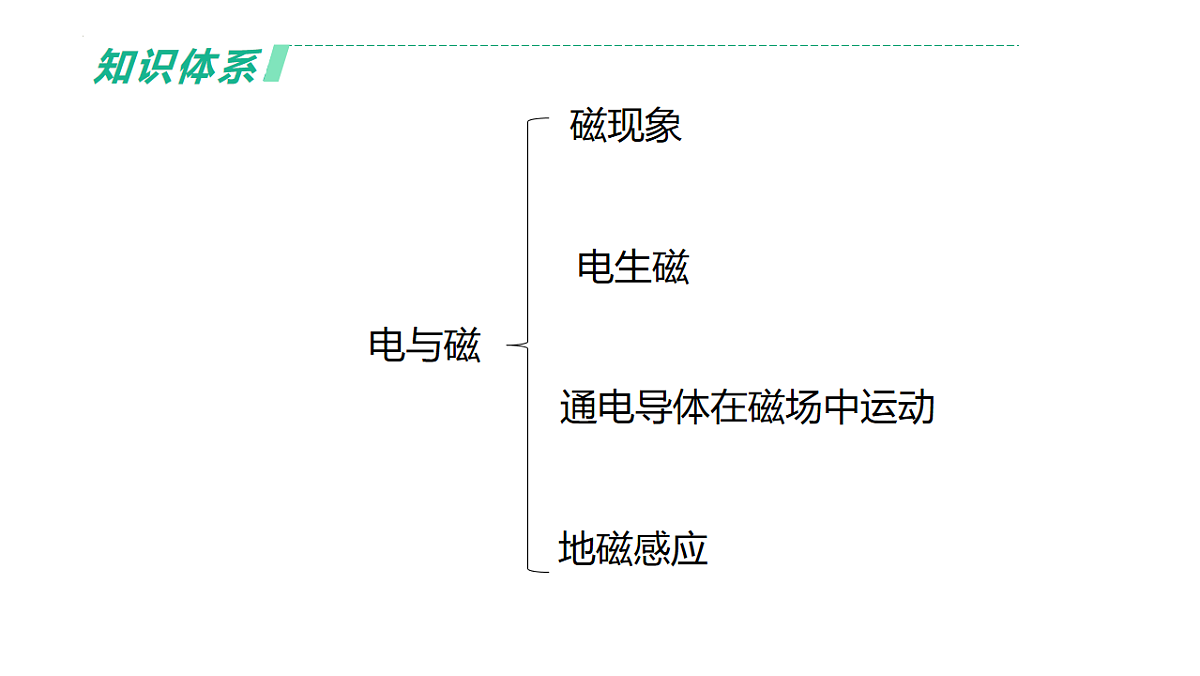

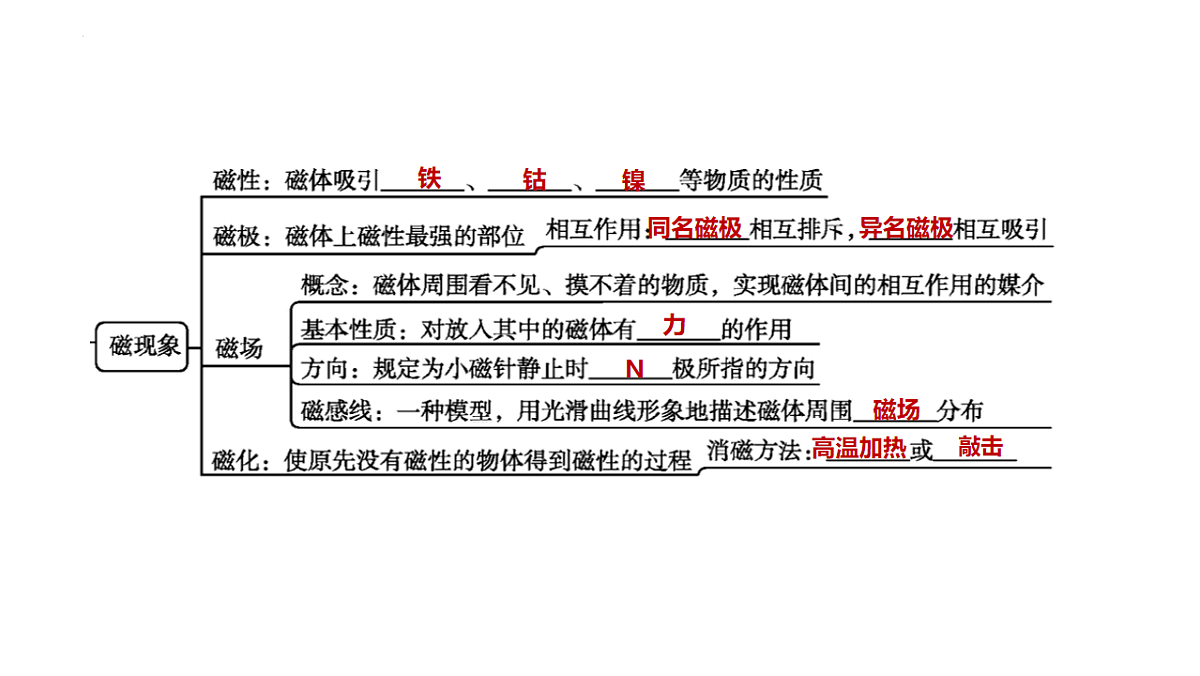

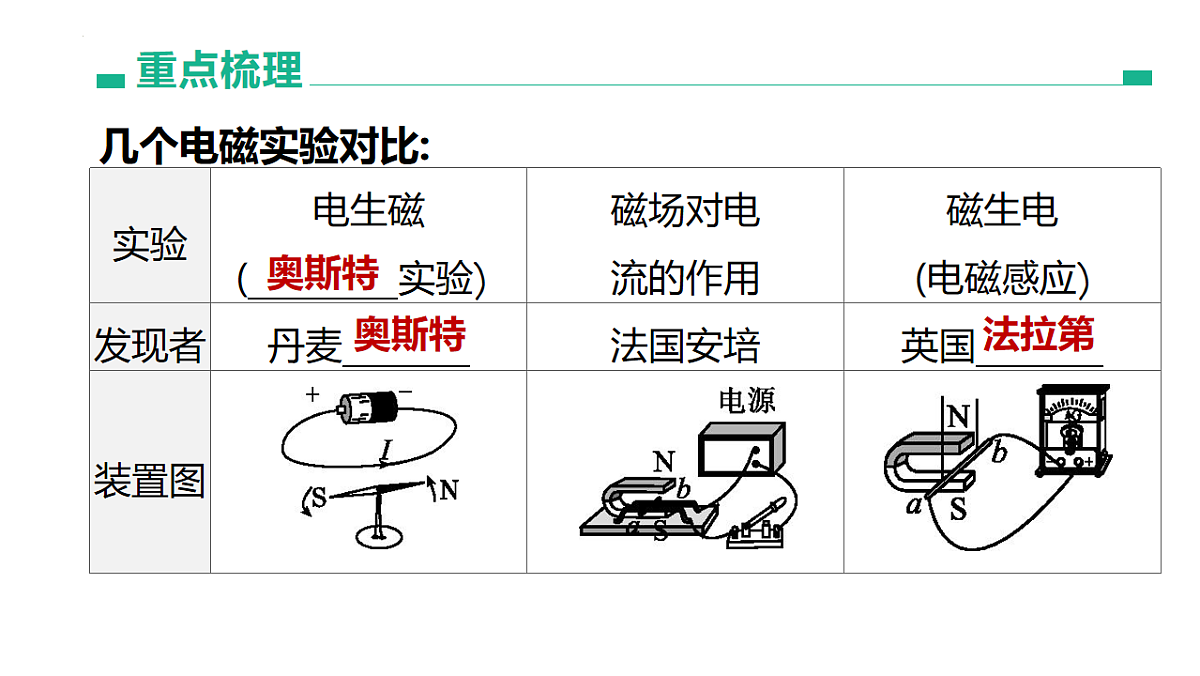

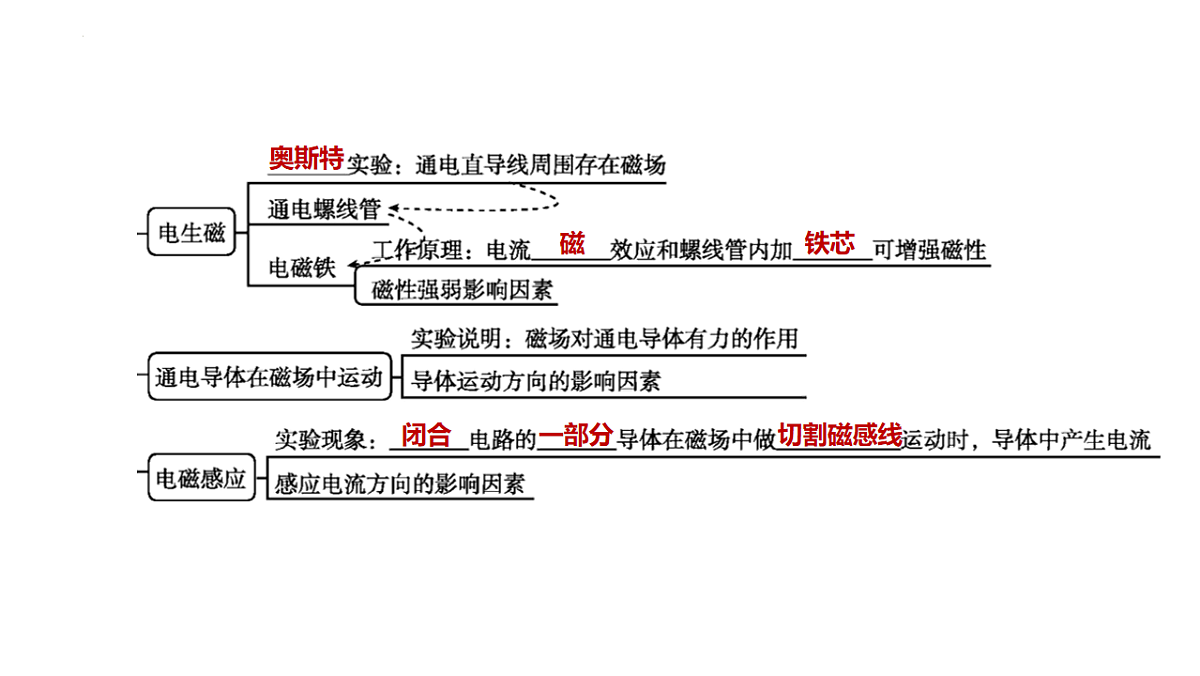

这是一份2026年中考物理一轮复习讲练课件-电磁现象，共49页。PPT课件主要包含了电与磁，磁现象，电生磁，通电导体在磁场中运动，地磁感应，一部分，切割磁感线，奥斯特，法拉第，电磁感应等内容，欢迎下载使用。

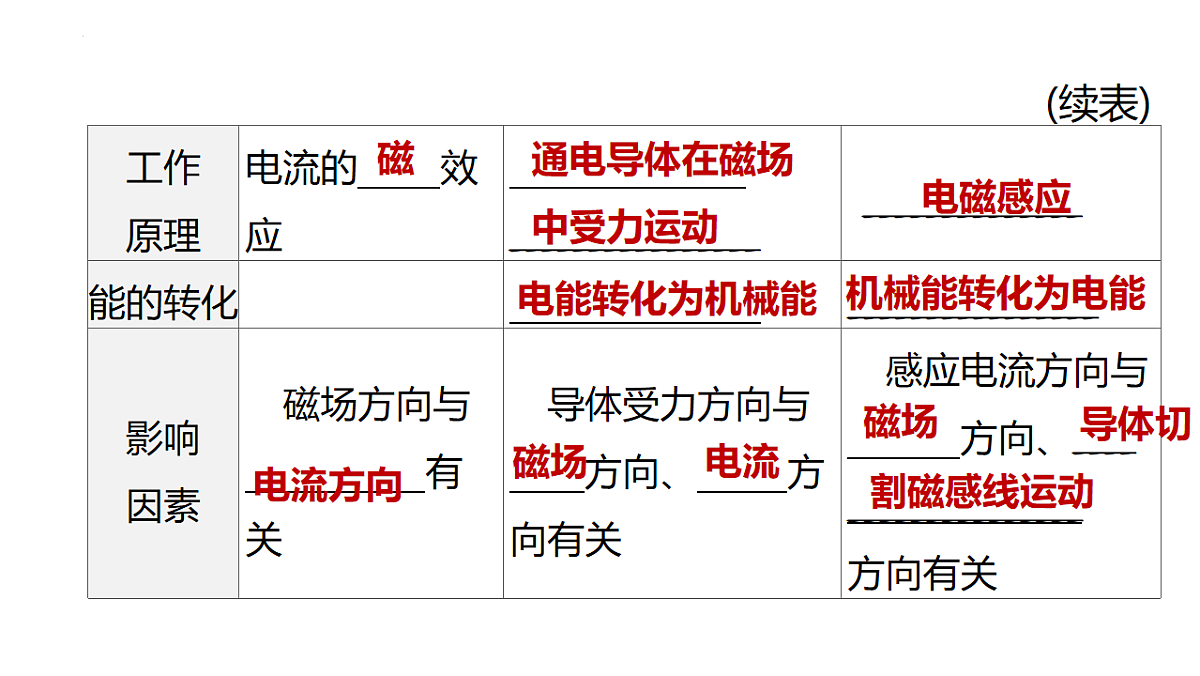

通电导体在磁场中受力运动
导体切割磁感线运动
1.有外形相同的两根钢条M、N,按如图23-1甲、乙所示的两种方式接触时,它们之间都有较大吸引力。则下列推断正确的是(　　)A.M无磁性、N无磁性B.M无磁性、N有磁性C.M有磁性、N无磁性D.M有磁性、N有磁性
2.如图23-2所示,丽水处州府城一角的磨盘特别受小孩青睐。当人推着磨盘转动时,磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起。图W13-3中能反映其工作原理的是(　　)
3.下列有关电铃(如图23-4所示)的说法正确的是(　　)A.电铃的工作原理是电磁感应B.小锤击打到铃碗时,电磁铁仍具有磁性C.要使铃声响度大一些,可适当降低电压D.滑动变阻器的滑片向左移动,电磁铁的磁性增强
4.某通电直导体在磁场中受力作用的情况如图23-5所示,则在图23-6中通电直导体在磁场中受力作用的方向跟它相同的是(　　)
5.如图23-7所示,甲、乙为不同条形磁体的两个磁极,弧线是部分未标方向的磁感线。根据图中小磁针静止时的指向判断甲、乙的磁极,下列说法正确的是(　　)A.甲、乙都是N极B.甲、乙都是S极C.甲是N极,乙是S极D.甲是S极,乙是N极
6.一根条形磁铁断裂成三段(如图23-8所示),图23-9中的现象与相关的说法正确的是(　　)
7.如图23-10所示,闭合开关S后,条形磁体静止在水平桌面上。下列判断正确的是(　　)A.条形磁体受到电磁铁对其向左的作用力B.条形磁体受到桌面对其向左的摩擦力C.将滑动变阻器的滑片向右移动,条形磁体受到的摩擦力不变D.若只改变电源的正负极,条形磁体受到的摩擦力变大
8.“认真观察和仔细分析”是科学研究的基本要求。如图W13-11所示,在静止指向南北方向的小磁针上方平行地放一根直导线。闭合开关,原来静止的小磁针发生转动,原来静止的直导线仍然未动。(1)小磁针发生转动,可以说明它一定受到力的作用,因为　 。 (2)直导线仍然未动,此时偏转的小磁针对直导线　　 　　(选填“有”或“没有”)力的作用。
力是改变物体运动状态的原因
9.电动机在现代生产、生活中有广泛的应用。(1)如图23-12所示是电动机原理图,将通电线圈abcd置于磁场中,线圈的ab、cd边受到　　　　　,使线圈转动起来。 (2)某电动车是利用电动机来驱动车轮转动的,遇到障碍时,只要按下倒车开关就能改变线圈中　　　　　　来实现倒车。
10.小明观察了小区入口的车辆出入自动控制闸,发现当车牌被识别系统识别后,绿灯亮,栏杆抬起,车辆通行。于是他设计了如图23-13所示的模拟电路,车牌识别成功相当于图中开关S闭合。 (1)已知该电路电源电压为6 V,指示灯L工作时的阻值为5 Ω,滑动变阻器接入电路的阻值为10 Ω,线圈阻值不计。闭合开关S后,线圈吸住铁柱时,指示灯的功率为　　　W。
(2)若电源电压下降,栏杆不能抬起。除了更换电源外,请你再写出一种能使栏杆正常抬起的方法:　　　　　　　　　　　　　　　　　　。
将滑动变阻器接入电路的阻值调小些
11.夏天的紫外线较强,人们在户外活动时间过长,会造成皮肤灼伤,甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质,设计了如图23-14所示电路。当户外紫外线增强到设定值时,S2闭合,电动机转动,遮阳棚防紫外线的遮阳布展开。
(1)调试时发现,当户外紫外线增强到设定值时,S2仍未闭合。为了达到设计要求,需要把滑动变阻器R1的滑片P向　　　(选填“左”或“右”)移动。 (2)从安全用电的角度分析,进户线a应该是　　　　线。
例1 在探究通电螺线管的实验中,小明连接了如图23-15所示的电路,通电螺线管M端放有一小磁针,闭合开关S,移动滑动变阻器的滑片P,下列说法正确的是(　　)A.通电螺线管M端为S极B.小磁针N极指向水平向右C.若滑动变阻器的滑片P向b端移动,通电螺线管的磁性增强D.若滑动变阻器的滑片P向b端移动,通电螺线管的磁性减弱

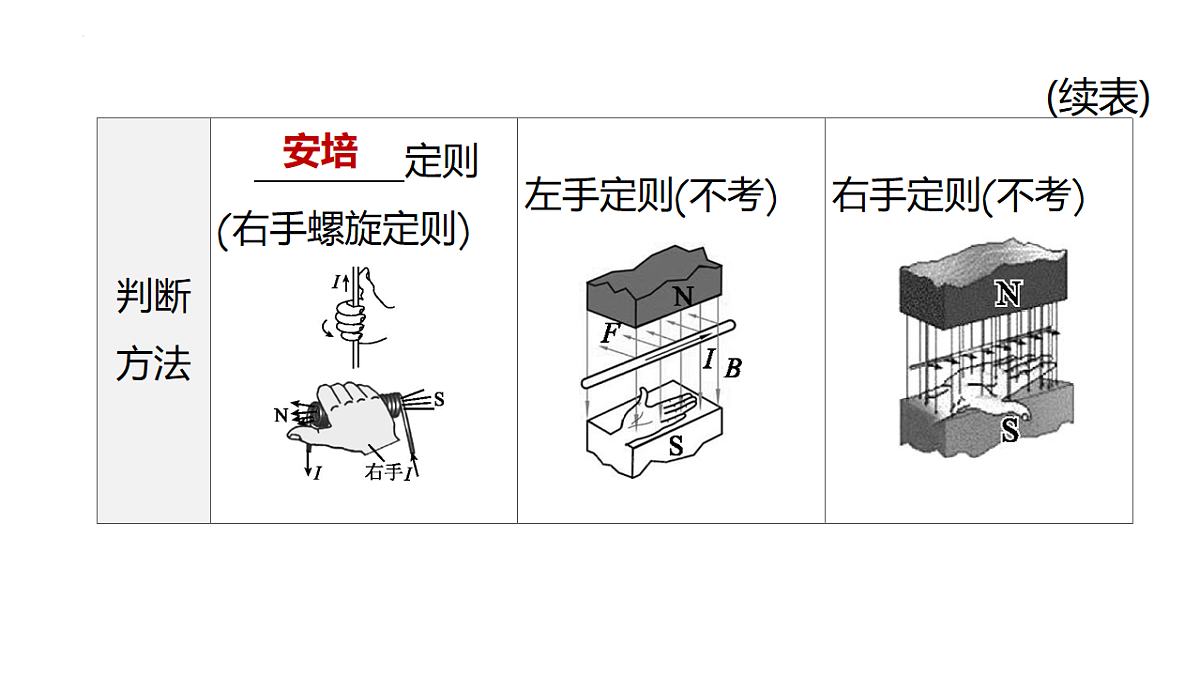

【名师点睛】安培定则及其应用　　安培定则既适用于通电直导线周围磁场,也适用于通电螺线管或电磁铁周围磁场方向的判断。通电直导线中的安培定则(安培定则一):用右手握住通电直导线,让大拇指指向电流的方向,那么四指的指向就是磁感线的环绕方向;通电螺线管中的安培定则(安培定则二):用右手握住通电螺线管,使四指弯曲与电流方向一致,那么大拇指所指的一端就是通电螺线管的N极。
【变式1】一条形磁铁放在水平桌面上,处于静止状态,电磁铁(有铁芯)置于条形磁铁附近并正对磁铁(如图23-16所示)。下列叙述中正确的是(　　)A.闭合开关前,电磁铁与条形磁铁间没有力的作用B.闭合开关后,条形磁铁受到桌面向左的摩擦力C.闭合开关后,滑片P向a端移动时电磁铁与条形磁铁间的作用力增大D.闭合开关后,滑片P向a端移动过程中,若条形磁铁始终处于静止状态,则它受到桌面的摩擦力大小保持不变
例2 如图23-17所示,POS机的主要结构是将小铁环绕上线圈后制成检测头,在使用时,将带有磁条的银行卡在POS机中指定位置刷一下,就会在线圈中产生变化的感应电流,POS机就能读出磁条上的信息。图23-18中能反映POS机读取信息原理的是(　　)
【变式2】图23-19是一种自行车前轮的结构图。行驶中,磁铁靠近传感器时磁场能使其中的带电粒子发生偏转(即相当于通电导体在磁场中受力运动),产生一种信号,信号传入速度计能测出自行车行驶的速度和里程。图23-20中能说明其原理的是图(　　)
1.如图23-21所示是两根形状相同的钢棒a、b,钢棒b用线悬挂,钢棒a的一端靠近b的一端时,b被推开,则可判断(　　)A.a有磁性、b无磁性　　B.a、b都无磁性C.a无磁性、b有磁性D.a、b都有磁性
2.指南针是我国古代的四大发明之一,如图23-22所示是我国早期的指南针——司南。公元1世纪初,东汉学者王充在《论衡》中记载:“司南之杓,投之于地,其柢指南”。这句话中“柢”和“南”分别指的是 (　　)A.指南针的南极,地理的南极B.指南针的北极,地磁的北极C.指南针的北极,地理的北极D.指南针的南极,地磁的南极
3.在学习了电生磁知识后,小明制作了一个简易的电磁铁,如图23-23所示,他制作完成后发现可以吸引大头针,他想使电磁铁的吸引能力更强些,下列方法不可行的是(　　)A.钢钉上增加线圈匝数B.电池正负极对调C.滑动变阻器滑片向右移D.再串联一节干电池
4.如图23-24所示的四个演示实验中,能够说明发电机原理的是(　　)
5.小明在科学拓展课上制作了一个简易喇叭(原理图如图23-25所示)。接通信号源后,电流的方向不断改变,导致线圈的磁极不断变化,通过吸引或排斥磁铁,带动纸盆振动。为改变纸盆振动幅度以调节喇叭响度,下列方法不可行的是(　　)A.改变磁铁的磁极B.改变电流的大小C.改变磁铁磁性强弱D.改变线圈的匝数
6.如图23-26所示是温度自动报警器,当达到一定温度时,电铃发声报警。下列关于该温度报警器的说法不正确的是(　　)A.由金属丝、水银、玻璃管构成的装置相当于报警电路中的一个“开关”B.当温度达到98 ℃时电铃发声报警C.报警器利用到了水银热胀冷缩的性质D.报警时电磁铁的左端是N极
7.矩形铜线框在某磁场中的位置如图23-27所示,ab、bc、ed和fe段都受到该磁场的作用力,下列哪两段受到该磁场的作用力方向相同(　　)A.ab段与bc段B.ab段与ed段C.ab段与fe段D.fe段与ed段
8.小黄利用电磁铁、小磁铁、指针和刻度盘制成了多量程电流表(量程分别为0~0.6 A、0~3 A),其结构如图23-28所示。其中A、B、C为电流表的三个接线柱,当电流表未通电时,指针指在0刻度线处,当电流表通电时,指针绕O点顺时针偏转。若选择A、C为该电流表的接线柱,则应选择　　为“+”接线柱,才能使电流表正常工作,此时对应的量程为　　 　　。
9.如图23-29甲所示,水平桌面上,两块相同的条形磁体在水平推力F1的作用下,做匀速直线运动。(1)取走其中一块后,磁体在水平推力F2的作用下仍做匀速直线运动,如图乙所示,则F2　 (选填“>”“=”或“
