2026年中考物理一轮教材复习第十五章 磁现象 电与磁 课件

这是一份2026年中考物理一轮教材复习第十五章 磁现象 电与磁 课件，共55页。PPT课件主要包含了过知识，过考点，考点2电流的磁效应，考点4电磁感应现象，考点5电磁作图，过实验，过基础，限时训练，过能力等内容，欢迎下载使用。
磁体磁极：磁体上磁性② 的部分叫磁极。能够在水平面内自由转动的 磁体，静止时指向南方的那个磁极叫南极(③ 极) ,指向北方的 那个磁极叫北极(④ 极)磁化：把原来不显磁性的物质，通过靠近或接触磁体等方式显出 ⑤ 的过程磁极间的相互作用：同名磁极相互⑥ 、异名磁极相互⑦
定义：具有① 的物体称为磁体磁性：能够吸引铁、钴、镍等物质的性质
考试避雷——高频易错字法拉第 铁芯 切割磁感线 磁极 电磁继电器 弟× 心× 级×
磁场描述：磁体周围存在着一种看不见、摸不着的物质磁感应线(简称“磁感线”)地磁场
定义：为方便形象地⑧ 而用的一些带箭头的曲线方向：在磁体的外部，磁感线总是从磁体的⑨ 极发出，最后回到⑩ 极作用：磁感线的疏密表示磁场强弱，磁感线密集处磁场较 ⑪ ，稀疏处磁场较弱
地球周围存在磁场，地磁场的形状与⑫ 磁体的相似地磁北极在地理⑬ 极附近，我国宋代学者⑭ 最早记录了地磁偏角现象
磁针所指南北方向与地理的南北方向略有偏差

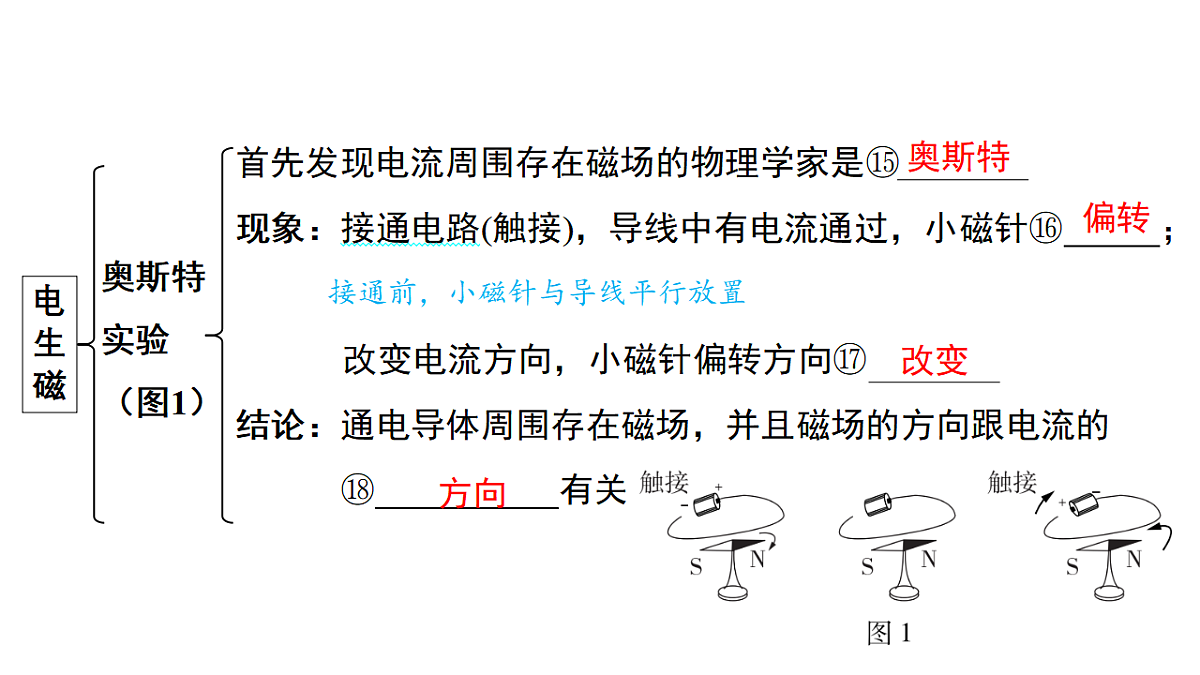

首先发现电流周围存在磁场的物理学家是⑮现象：接通电路(触接)，导线中有电流通过，小磁针⑯ ； 改变电流方向，小磁针偏转方向⑰结论：通电导体周围存在磁场，并且磁场的方向跟电流的 ⑱ 有关
接通前，小磁针与导线平行放置
如图2，用㉒ 手握住螺线管，让㉓ 弯曲的方向跟螺线管中的电流的方向一致，则㉔ 所指的那端就是通电螺线管的N 极
特点：通电螺线管外部的磁场与⑲ 的磁场相似影响因素
极性：与螺线管中⑳ 的方向有关大小：a.电流大小；b.㉑；c.有无铁芯
右手螺旋定则(安培定则)
原理：电流的磁效应影响因素：电磁铁磁性的强弱与㉕ 和㉖ 有关
特点：利用低电压、弱电流电路的通断来间接控制高电压、强电流电路的通断实质：利用电磁铁控制电路的一种开关
原理：通电线圈在㉜ 中受力的作用而转动分类：㉝ 、交流电动机换向器和电刷的作用：线圈一转过平衡位置就改变线圈中电流的方向，从而使线圈持续转动能量转化：㉞ 转化为㉟
内容：磁场对通电导线具有㉗ 的作用，其作用力的方向与㉘ 的方向、㉙ 的方向有关。当两者中的任意一个方向发生变化时，通电导线受力的方向也随之㉚ ,但两者方向同时发生变化时，通电导线受力的方向㉛ 应用：动圈式扬声器、电动机、电磁弹射技术等
线圈在平衡位置时，线圈中无电流，靠惯性转过平衡位置
原理：㊸ 分类：直流发电机、交流发电机能量转化：㊹ 转化为㊺
发现者：㊱ 概念：闭合电路的㊲ 在磁场中做㊳ 运动时产生电流的现象叫㊴ 现象，产生的电流叫㊵ 产生感应电流的条件：闭合电路、一部分导体做切割磁感线运动感应电流的方向：与㊶ 的方向和㊷ 的方向有关 感应电流的大小：与导体切割磁感线运动的速度、磁场的强弱等因素有关应用：动圈式话筒、发电机等
当两者中的一个变得相反时，感应电流方向也变得相反，若两者方向同时改变，则感应电流方向不变
1.如图所示，为判断一根铁棒是否有磁性，用铁棒靠近置于水平桌面上的小磁针进行检验，当出现以下哪一现象，便能证明铁棒有磁性( )
1-1.[2025南宁三模]人类最早的磁化技术出现在我国宋代，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠
地磁场获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。下列判断正确的是( )
2.[2025深圳中考]全磁悬浮“人工心脏”已研发成功，如图甲，其核心部件是个带有叶轮的泵，通电后叶轮会悬浮起来。图乙是叶轮悬浮原理简化图，螺线管通电后，周围存在______，叶轮受斥力悬浮，叶轮下端的磁极是___________极。
考点3 磁场对通电导线的作用
3.夏天，教室里的电风扇工作时，主要将电能转化为_____能，电风扇的核心部件是电动机，电动机的工作原理是__________________________。
通电导线在磁场中受力运动
3-1.[2025南京模拟改编]如图所示，某同学自制了一个扬声器，将线圈紧密粘贴在纸杯底部，在线圈上方放置一个强磁体，在线圈中通入交变电流后，纸杯振动发声。磁场对线圈的力的方向随电流方向的改变而______（选填“保持不
通电导线在磁场中受力的作用
变”或“改变”）；线圈带动纸杯振动是由于_____________________________。
4.如图所示是银行卡信息读卡器,将银行卡的磁条在读卡器的刷卡槽内快速刷过时,相当于磁体穿过闭合金属线圈,产生了__________,经读卡器处理,就能识别卡片信息。
4-1.[2025铜仁三模]如图是我国首台兆瓦级漂浮式波浪能发电装置“南鲲号”，它的每个边上设置有5块漂浮板，漂浮板会随着波浪的起伏上下浮动，从而撬动内部的连杆将波浪的能量储存到液压油中，驱动发电机发电。
（1）发电机的工作原理是什么？
波浪起伏越大，漂浮板获得的机械能越大，相同时间内转化为的电能就越大，所以发电功率越大。（合理即可）
（2）为什么波浪的起伏越大时，漂浮式波浪能发电装置的发电功率越大？
运动？请从能量转化的角度阐述理由。（不计空气阻力）
6-1.[2025青海中考]在图中的括号内标出通电螺线管的极性，并在A点处用箭头标出磁感线的方向。
实验23 探究通电螺线管外部磁场的方向（课标要求必做）
. .
条形 磁体
（1）闭合开关前,滑动变阻器的滑片要移至阻值最____处，图甲中小磁针的作用是______________;
显示磁场方向
如果撤去小磁针,通电螺线管周围的磁场_______（选填“仍存在”或“消失”）。
（2）闭合开关后,发现螺线管周围的小磁针几乎不转动,猜想可能是螺线管周围的磁场太弱,你的解决办法是_________________________________________________________。
移动滑动变阻器的滑片，减小电阻,使电流增大，从而增强磁场
（4）实验规范 观察实验现象后,应立即断开开关,是为了______________________________。
保护电路,防止螺线管温度过高
（5）若要探究通电螺线管外部磁场方向与电流方向的关系,可以采取的操作是_________________________________________________________________________________。（写出一种操作方式即可）
只对调电源的正负极重做实验观察现象（或只对调螺线管两接线柱的导线）（合理即可）
（6）装置创新 同组的小红在一块有机玻璃板上安装一个用导线绕成的螺线管,板面上均匀地撒满铁屑,再给螺线管通以电流并轻敲玻璃板面,观察到玻璃板面上铁屑的分布情况如图乙所示。
①轻敲玻璃板的目的是______________________________________________________。
减小铁屑与玻璃板间的摩擦,使铁屑在磁场的作用下重新排布
②观察实验现象可以发现通电螺线管外部的磁场与______磁体周围的磁场相似。③小红所做的实验的优点：可以观察到磁场的强弱分布,铁屑越密的位置,磁场越____；缺点：与小磁针相比,铁屑__________________。
实验24 探究导体在磁场中运动时产生感应电流的条件（课标要求必做）
. .
. .
. .
. .
1.小星在探究“怎样产生感应电流”的实验中，用导线将金属棒、开关、灵敏电流计连接成如图甲所示的电路。请你和小星一起探究并回答下列问题：
（1）实验过程中，开关应该处于______状态，灵敏电流计的作用是用来检测______________________________的。
是否产生感应电流以及电流方向
电路没有闭合（或电路中有开路）
（3）小星调整器材进行实验，实验记录在上表中。
（4）比较第4、5（或6、7）次实验可以得出：闭合电路的部分导体在磁场中做切割磁感线运动时，感应电流的方向与___________________________有关。
导体切割磁感线运动的方向
（5）实验改进 实验过程中，某些同学按小星的操作步骤进行操作时，实验现象不太明显，请你分别从实验装置和操作过程两方面各提出一条改进的措施。实验装置方面：____________________。操作过程方面：_______________________________。
加快导体切割磁感线运动的速度
1.[2025内蒙古中考]北宋学者沈括在他所著的《梦溪笔谈》中记载：“方家以磁石磨针锋，则能指南。”针锋能指南是由于摩擦使针锋( )
A.带上了电B.被磁化C.温度升高D.质量减小
2.[2025吕梁二模]如图所示是磁性冰箱贴，下列关于这款冰箱贴的说法正确的是( )
A.冰箱贴具有磁性但只有一个磁极B.冰箱外壳是铜制的才可以吸上去C.冰箱贴的周围一定真实存在磁场D.冰箱贴的周围真实存在着磁感线
3.[2025陕西中考]如图所示是我国首艘海洋级智能科考船“同济”号，它采用了先进的混合动力系统，该系统能在轮船制动时将动能回收转化为电能储存起来。下列四幅图能反映“同济”号动能回收原理的是( )
A. B. C. D.
4.[2025湖北中考]欧姆当年研究电流跟电阻和电压关系时，电流大小还不能准确测量，他巧妙设计了如图所示的装置来测量电流，用一根细丝悬挂磁针，平行放置在导线上方，当电路中有电流时，导线周围产生______，
因为力能改变物体的__________，所以磁针发生偏转，偏转角度就能反映电流大小。
5.[2025贵阳白云区模拟]如图所示是磁控胶囊内镜，它只需患者随水吞下，即可通过体外磁场来控制胶囊内镜在胃内的运动。由此说明磁控胶囊内镜在磁场中将会受到____的作用。
10.[2025铜仁三模]小明在探究“怎样产生感应电流”的实验中，用导线将金属棒、开关和灵敏电流计连接成如图甲所示的电路。请你参与探究并回答下列问题：#1
检测是否有感应电流产生
电路为闭合电路
（3）仅根据上述探究过程，小明就说:“我们找到产生感应电流的秘密了！”同组同学认为小明的结论不合理，因为只做了一次实验，不具有普遍性。为使实验结论具有普遍性，小明接下来的操作应是________________________________________________________________________________________________。
换用不同种类的金属棒做切割磁感线运动观察现象（或使金属棒朝各个方向做切割磁感线运动观察现象）
（4）小明发现产生的感应电流很小，认为是磁铁的磁性太弱所致，他提出更换磁性更强的磁铁，就在他快速移走原磁铁时，同组的同学发现电流计的指针偏转比原来大，通过查阅资料得知导体切割磁感线的速度越大，产生的感应电流越大。试从能量转化的角度解释导体切割磁感线运动的速度越大，感应电流越大的原因：____________________________________________________________________________________________________________________________。
导体做切割磁感线运动时将动能转化为电能，当导体的质量一定时，速度越大，动能越大，即转化的电能越多，则产生的感应电流就越大
