2026中考数学第一轮总复习课件：第7单元 图形的变化 7.1 投影与视图

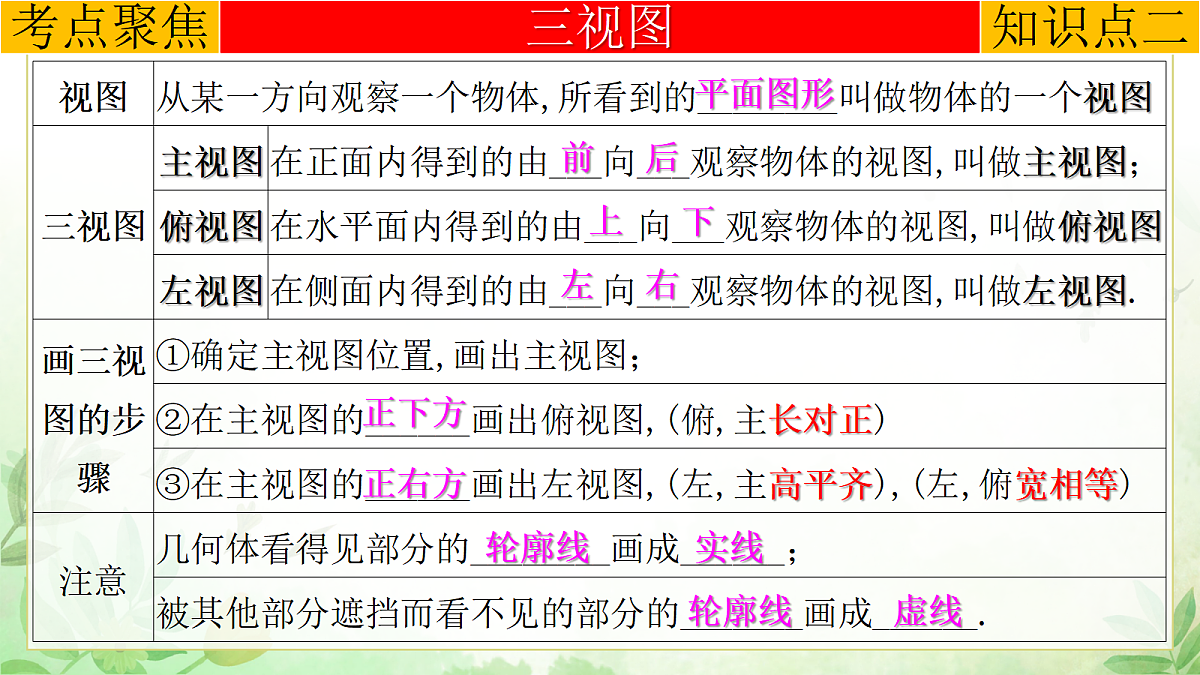

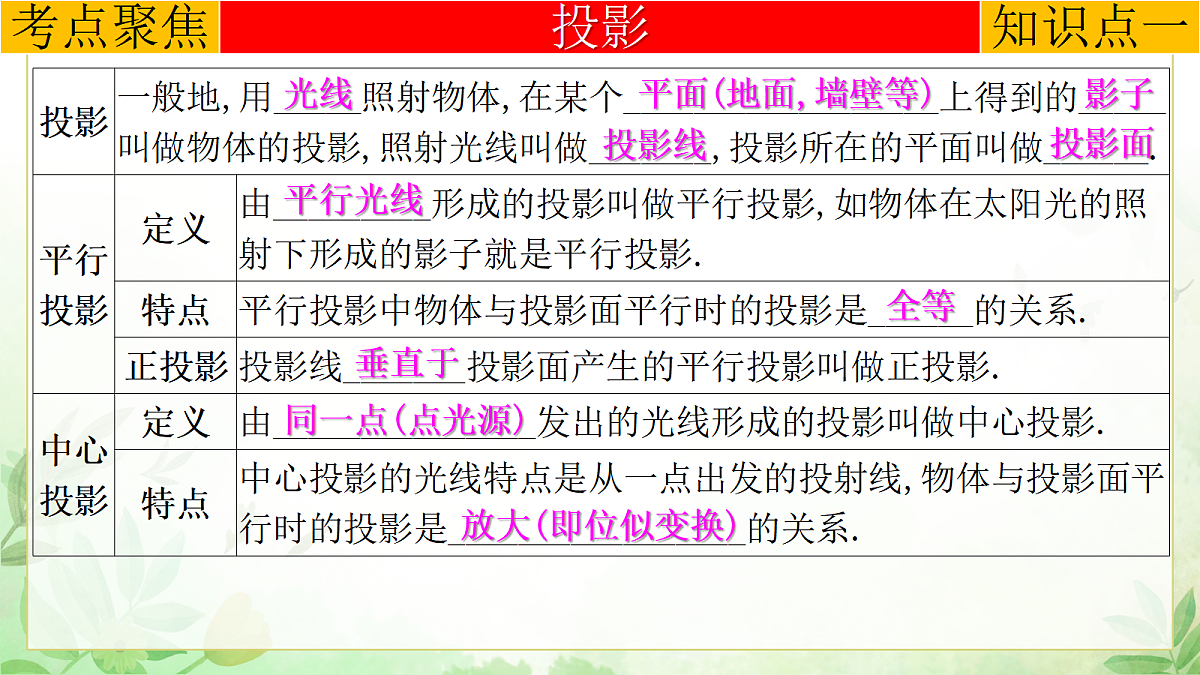

这是一份2026中考数学第一轮总复习课件：第7单元 图形的变化 7.1 投影与视图，共31页。PPT课件主要包含了三视图，展开图，平面地面墙壁等，投影线，投影面，平行光线，垂直于，同一点点光源，放大即位似变换，平面图形等内容，欢迎下载使用。

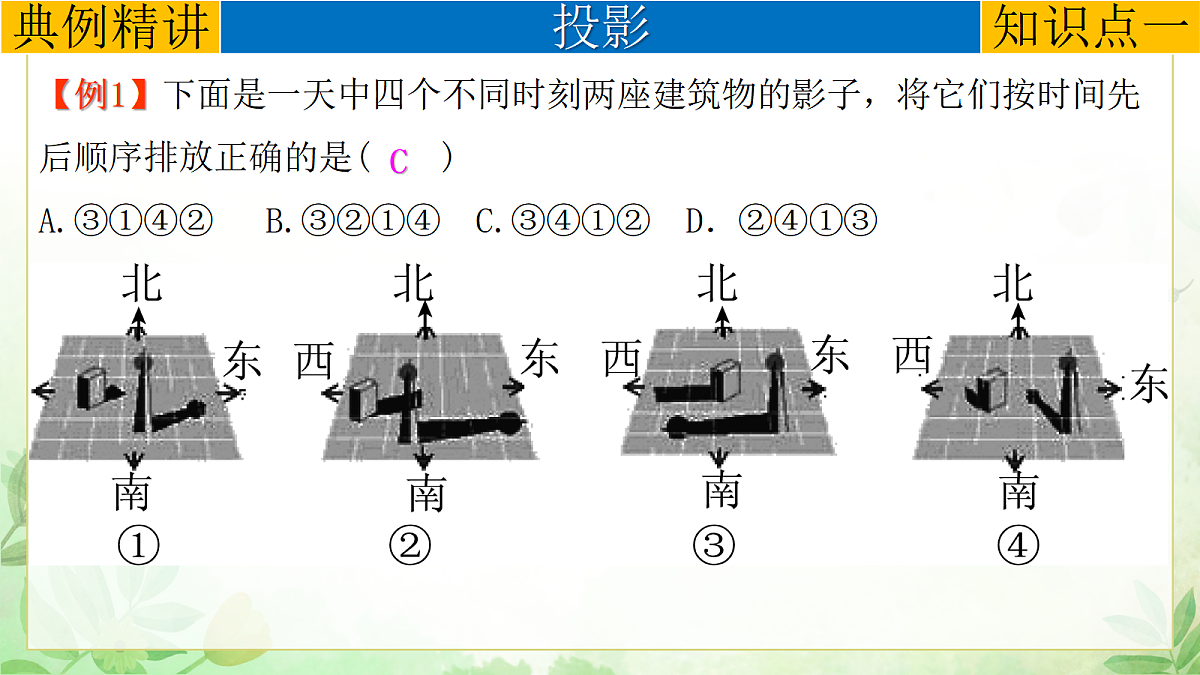

【例1】下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序排放正确的是(　　)A.③①④②　 B.③②①④ C.③④①② D．②④①③

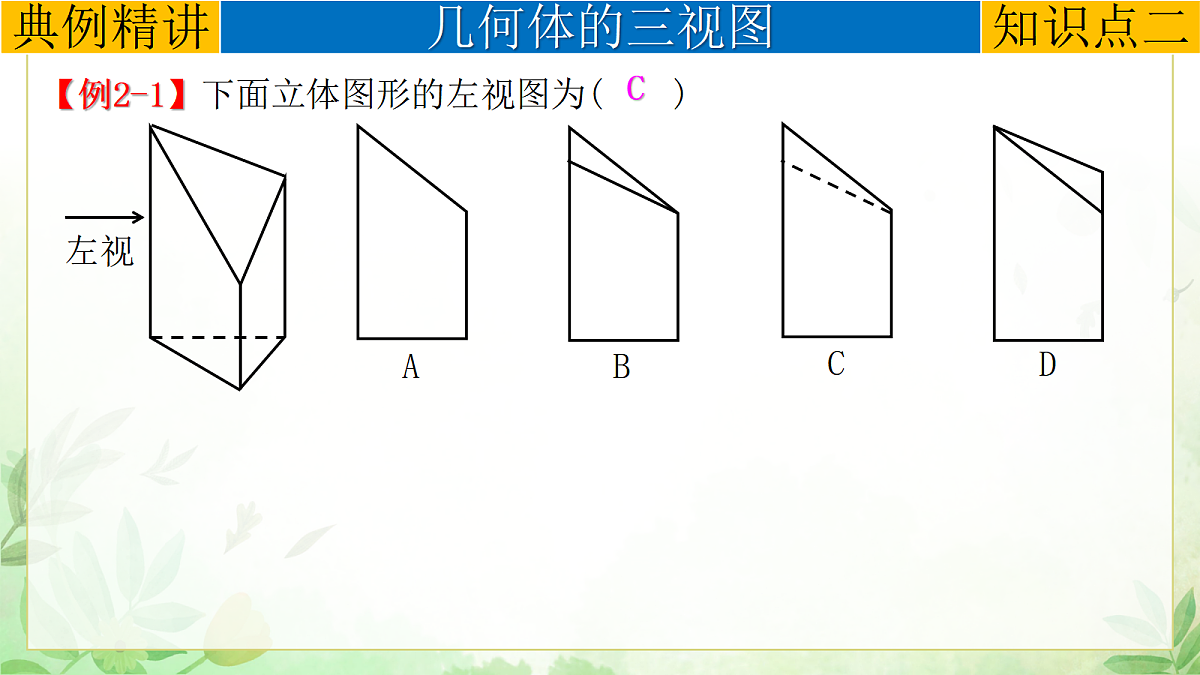

【例2-1】下面立体图形的左视图为(　　)

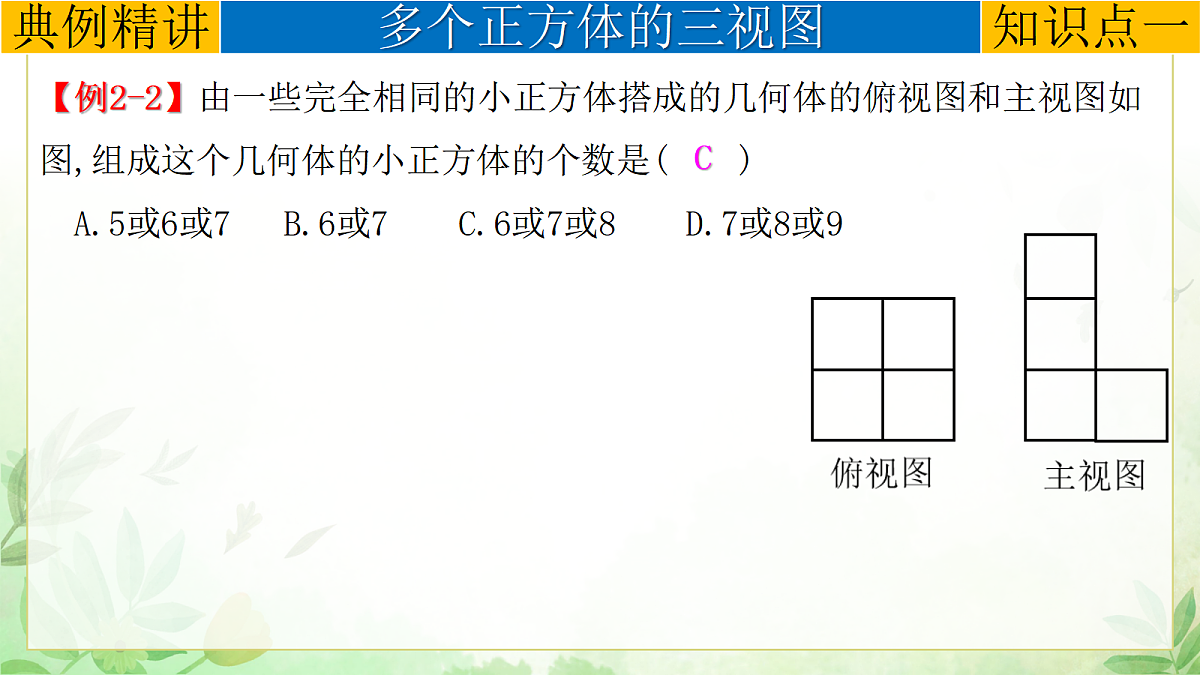

【例2-2】由一些完全相同的小正方体搭成的几何体的俯视图和主视图如图,组成这个几何体的小正方体的个数是(　　) A.5或6或7 B.6或7 C.6或7或8 D.7或8或9
【例3-1】(2020·T5)如图所示,正方体的展开图为( )
【例3-2】如图,一只蚂蚁沿着长、宽、高分别为4cm,3cm,5cm的长方体表面从点A1出发,经过2个面爬到点C2,求蚂蚁爬行的路径最短路径.
1.正方形的正投影不可能是(　　)A.线段 B.矩形 C.正方形 D.梯形2.李明在操场上练习双杠的过程中发现双杠的两横杠在地上的影子( ) A.相交　　B.互相垂直 C.互相平行 D.无法确定3.如图,一根直立于水平地面上的木杆AB在灯光下形成影子,当木杆绕点A按逆时针方向旋转直至到达地面时,影子的长度发生变化.设AB垂直于地面时的影长为AC(假定AC＞AB),影长的最大值为m,最小值为n,下列结论：①m＞AC；②m=AC；③n=AB；④影子的长度先增大后减小.其中正确结论的序号是_______.
4.圆桌面(桌面中间有一个直径为0.4m的圆洞)正上方的灯泡(看作一个点)发出的光线照射平行于地面的桌面后,在地面上形成如图所示的圆环形阴影.已知桌面直径为1.2m,桌面离地面1m,若灯泡离地面3m,则地面圆环形阴影的面积是(　　) πm2 πm2 πm2 πm2
5.如图是一个水平放置的圆柱形物体,中间有一细棒,则此几何体的俯视图是( )6.如图所示的几何体,它的左视图是(　　)7.把图1中的正方体的一角切下后摆在图2所示的位置,则图2中的几何体的主视图为(　　)
8.一个几何体由一些小正方体摆成,其主视图与左视图如图所示,则其最少由___个正方体组成.9.如图,是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图,则组成这个几何体的小正方体的个数是(　 )A.3或4 　B.4或5　C.5或6 D.6或710.一个几何体由一些小正方体摆成,其主视图与左视图如图所示,则其俯视图不可能是( )
11.如图所示正方体,其平面展开图是(　 )
(1)根据相对的面、向邻的面排除A、C；
(2)根据横线和斜线是顺时针方向排列的,可以排除D.
12.下列四个正方体的展开图中,能折叠成如图所示的正方体的是( )
1.如图,在正方体中,沿对角线BD和顶点A所在的平面截出几何体A-BCD,则这个几何体的展开图可能是( )
2.过正方体中有公共顶点的三条棱的中点切出一个平面,形成如图几何体,其展开图正确的是( )
3.一个几何体的三视图如图,则该几何体的表面积为( ) A.4π B.3π C.2π+4 D.3π+44.将长和宽都为 cm,高为 cm的长方体截去图中上面虚线部分(其中平行于底面的截面过长方体的高的中点处),则所得截面面积等于______cm2
1.某几何体如图所示，则该几何体的主视图为( )
2.下图是一个螺母,它的左视图是( )
3.水平面上大小不同的两个小球紧靠在一起,它们的俯视图大致为( )
4.如图,三棱柱ABC-A1B1C1的侧棱和底面边长均为2,且侧棱AA1⊥底面ABC,其正(主)视图是边长为2的正方形,则此三棱柱侧(左)视图的面积为( 　) A. B. C. D.45.如图1为图2的ABCDEFG的展开图,其中AE,BF,CG,DH是三角柱的边.若图1中,AD=10,CD=2,则下列何者可为AB长度?(　 ) A.2 B.3 C.4 D.5
6.如图①是一个几何体的主视图和左视图.某班同学在探究它的俯视图时,画出了如图②的几个图形,其中,可能是该几何体俯视图的共有( )个 A.3 B.4 C.5 D.6
7.如图所示,该正方体的展开图为( )
8.如图,一个几何体的三视图分别是两个矩形,一个扇形,则这个几何体表面积的大小为__________.9.下左图是一个长8m，宽6m，高5m的仓库,在其内壁的A(长的四等分点)处有一只壁虎,B(宽的三等分点)处有一只蚊子.则壁虎爬到蚊子处的最短距离为_______m.
10.如图,在Rt△ABC纸片上可按如图所示方式剪出一正方体表面展开图,直角三角形的两直角边与正方体展开图左下角正方形的边共线,斜边恰好经过两个正方形的顶点.已知BC=24cm,则这个展开图可折成的正方体的棱长为_____．
