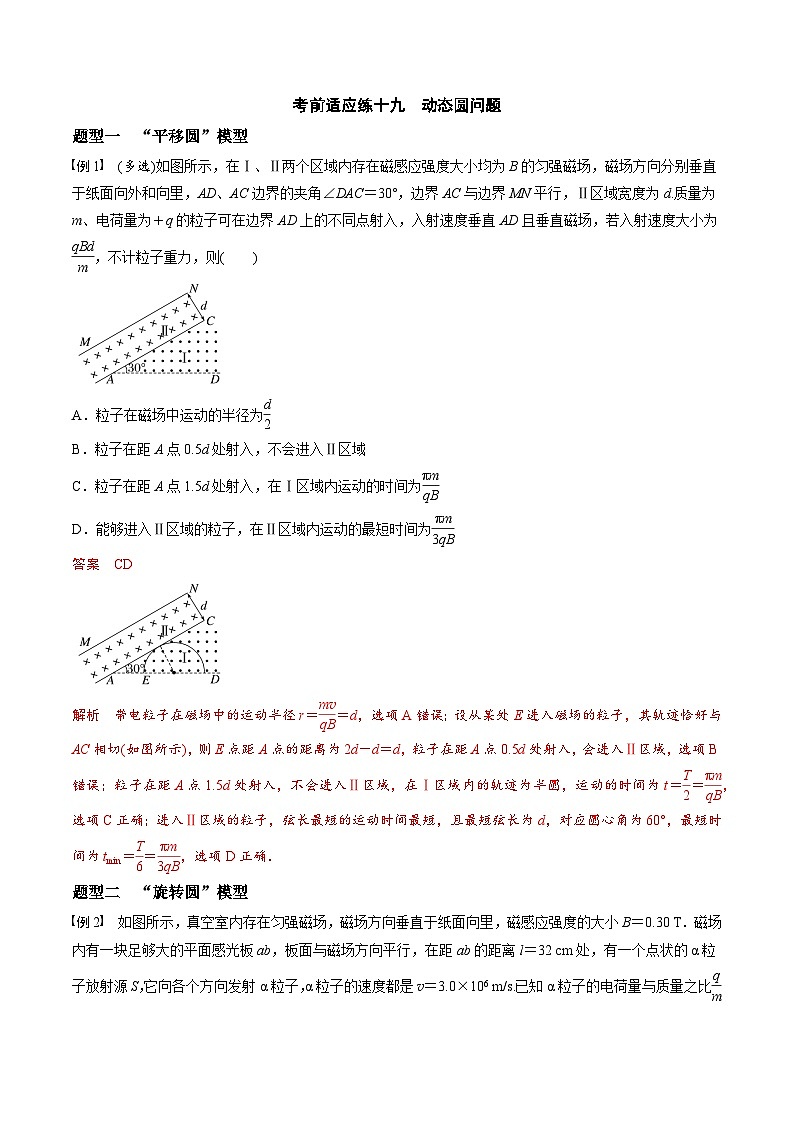

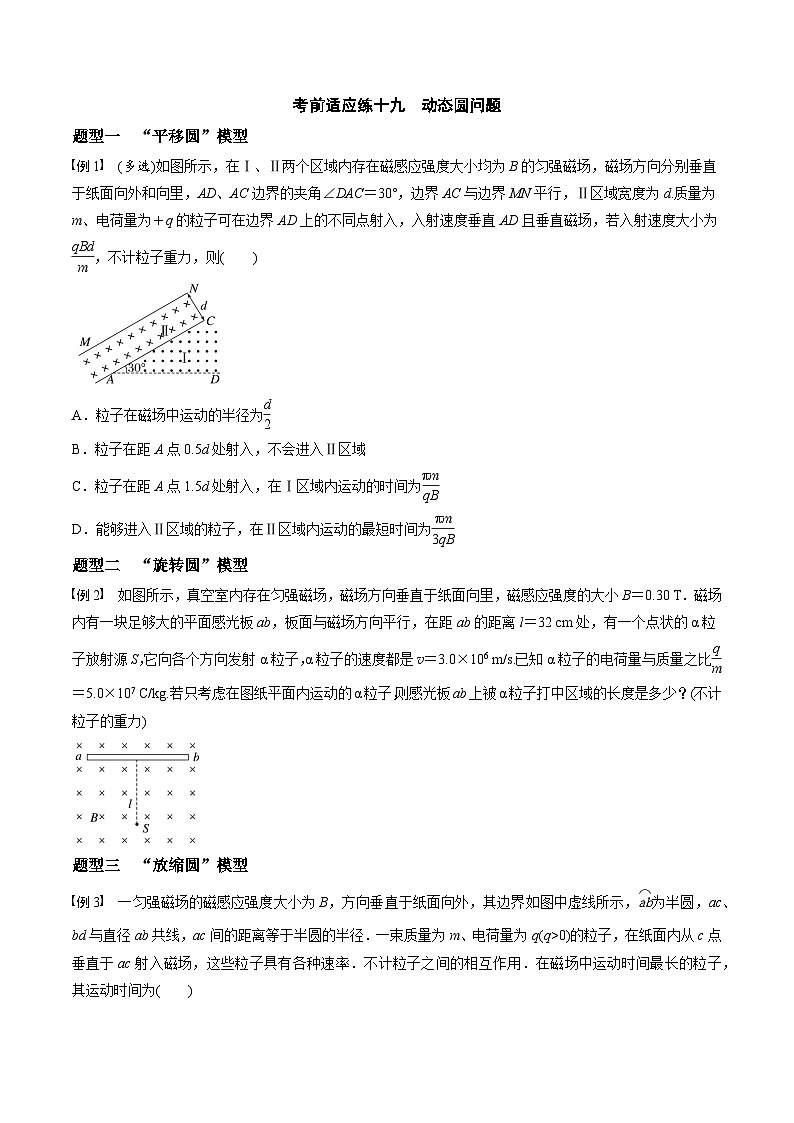

例1 (多选)如图所示，在Ⅰ、Ⅱ两个区域内存在磁感应强度大小均为B的匀强磁场，磁场方向分别垂直于纸面向外和向里，AD、AC边界的夹角∠DAC＝30°，边界AC与边界MN平行，Ⅱ区域宽度为d.质量为m、电荷量为＋q的粒子可在边界AD上的不同点射入，入射速度垂直AD且垂直磁场，若入射速度大小为eq \f(qBd,m)，不计粒子重力，则( )
A．粒子在磁场中运动的半径为eq \f(d,2)
B．粒子在距A点0.5d处射入，不会进入Ⅱ区域
C．粒子在距A点1.5d处射入，在Ⅰ区域内运动的时间为eq \f(πm,qB)
D．能够进入Ⅱ区域的粒子，在Ⅱ区域内运动的最短时间为eq \f(πm,3qB)
题型二 “旋转圆”模型

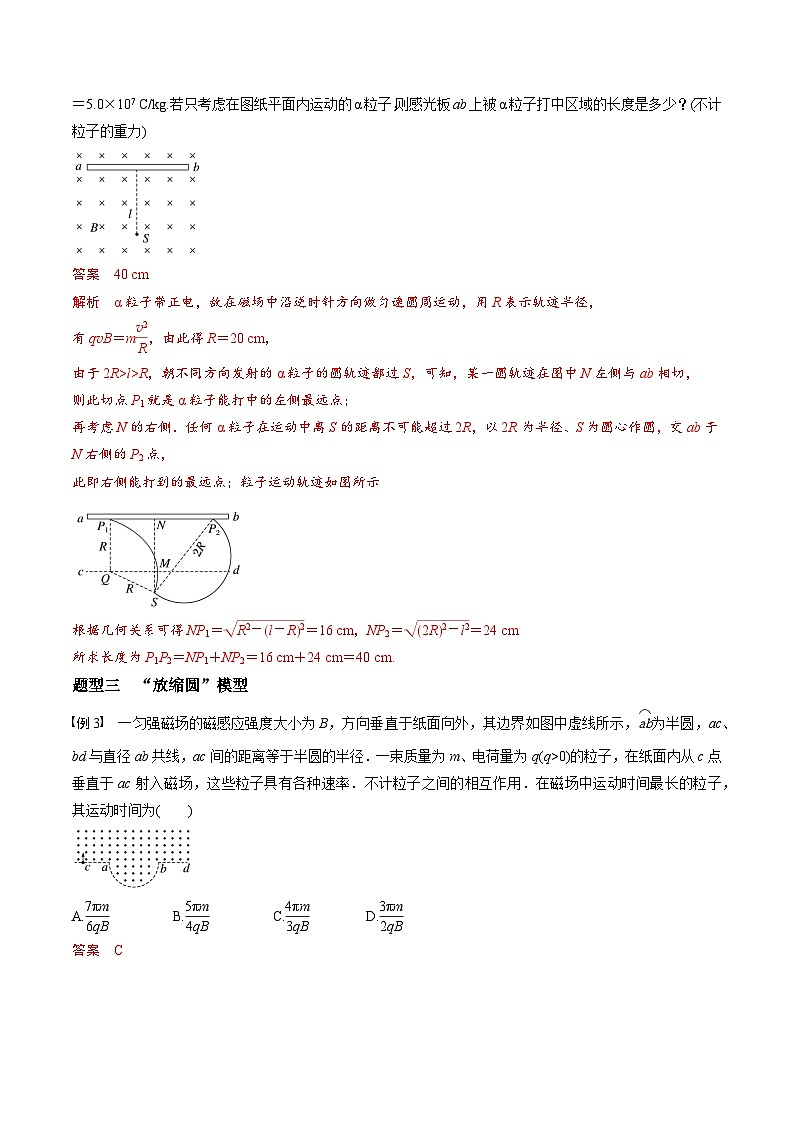

例2 如图所示，真空室内存在匀强磁场，磁场方向垂直于纸面向里，磁感应强度的大小B＝0.30 T．磁场内有一块足够大的平面感光板ab，板面与磁场方向平行，在距ab的距离l＝32 cm处，有一个点状的α粒子放射源S，它向各个方向发射α粒子，α粒子的速度都是v＝3.0×106 m/s.已知α粒子的电荷量与质量之比eq \f(q,m)＝5.0×107 C/kg.若只考虑在图纸平面内运动的α粒子，则感光板ab上被α粒子打中区域的长度是多少？(不计粒子的重力)
题型三 “放缩圆”模型
例3 一匀强磁场的磁感应强度大小为B，方向垂直于纸面向外，其边界如图中虚线所示， eq \\ar(ab, \s\up5(⌒))为半圆，ac、bd与直径ab共线，ac间的距离等于半圆的半径．一束质量为m、电荷量为q(q>0)的粒子，在纸面内从c点垂直于ac射入磁场，这些粒子具有各种速率．不计粒子之间的相互作用．在磁场中运动时间最长的粒子，其运动时间为( )
A.eq \f(7πm,6qB) B.eq \f(5πm,4qB) C.eq \f(4πm,3qB) D.eq \f(3πm,2qB)

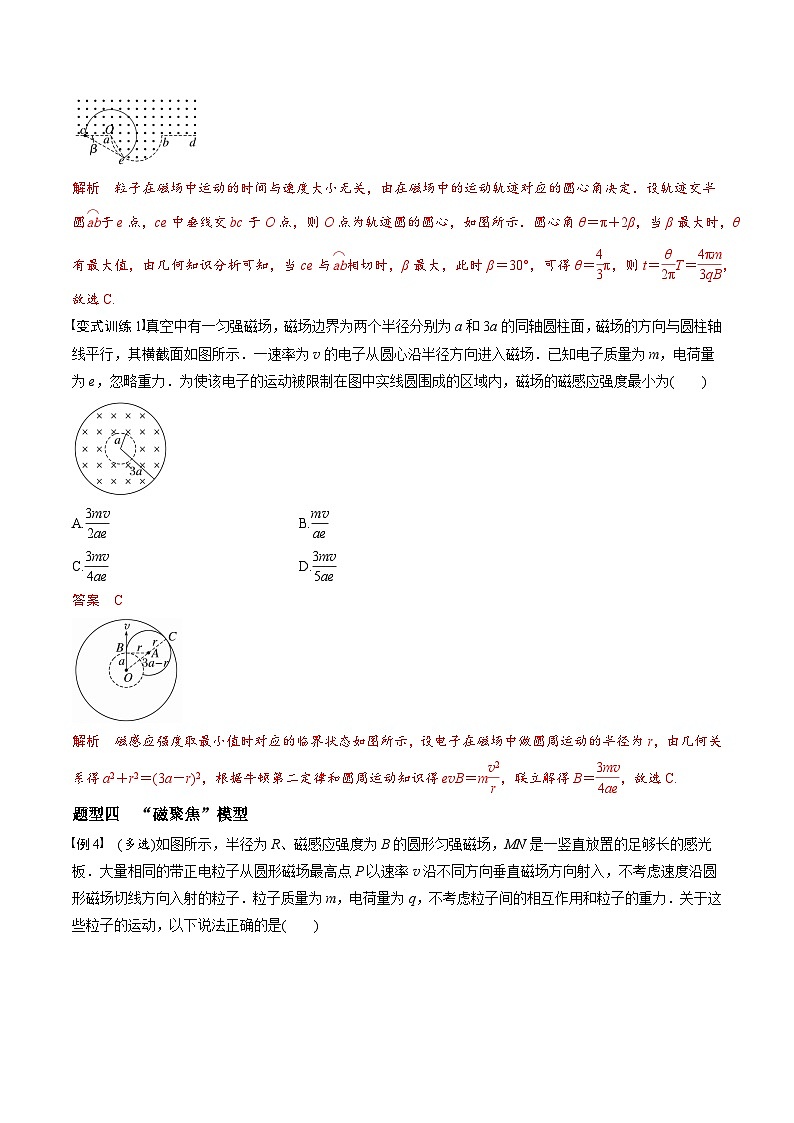

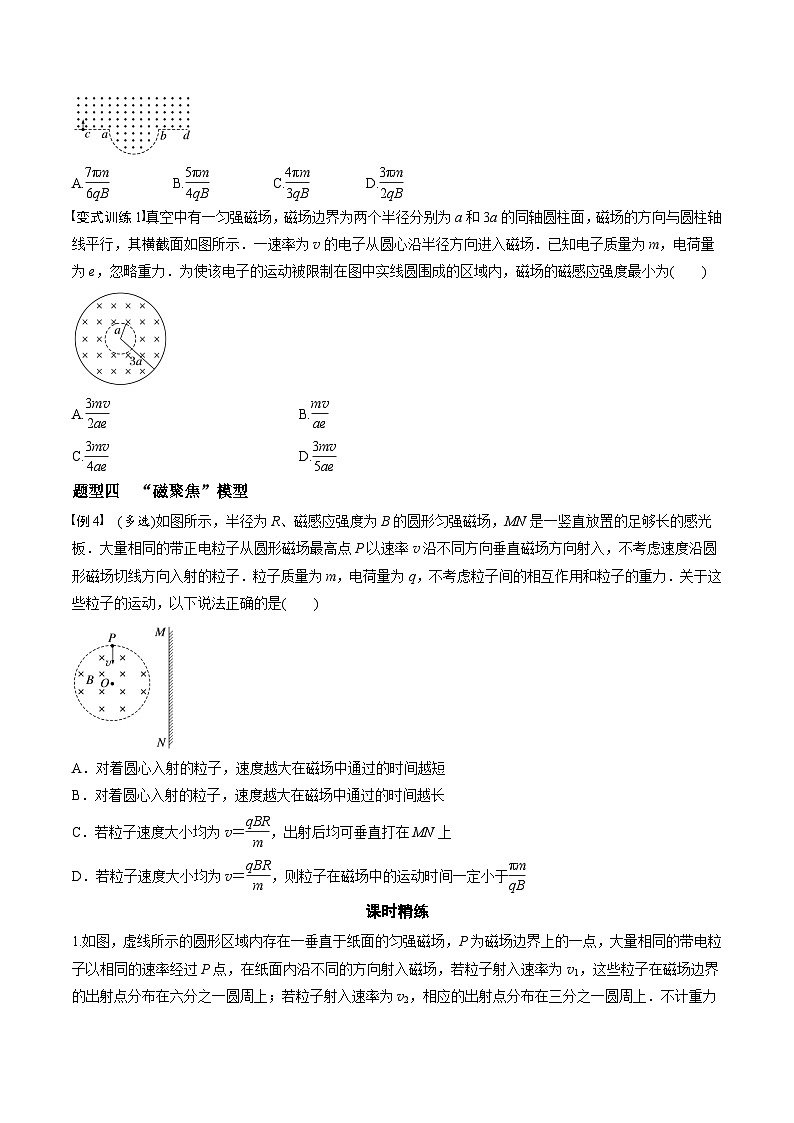

变式训练1真空中有一匀强磁场，磁场边界为两个半径分别为a和3a的同轴圆柱面，磁场的方向与圆柱轴线平行，其横截面如图所示．一速率为v的电子从圆心沿半径方向进入磁场．已知电子质量为m，电荷量为e，忽略重力．为使该电子的运动被限制在图中实线圆围成的区域内，磁场的磁感应强度最小为( )
A.eq \f(3mv,2ae) B.eq \f(mv,ae)
C.eq \f(3mv,4ae) D.eq \f(3mv,5ae)
题型四 “磁聚焦”模型
例4 (多选)如图所示，半径为R、磁感应强度为B的圆形匀强磁场，MN是一竖直放置的足够长的感光板．大量相同的带正电粒子从圆形磁场最高点P以速率v沿不同方向垂直磁场方向射入，不考虑速度沿圆形磁场切线方向入射的粒子．粒子质量为m，电荷量为q，不考虑粒子间的相互作用和粒子的重力．关于这些粒子的运动，以下说法正确的是( )
A．对着圆心入射的粒子，速度越大在磁场中通过的时间越短
B．对着圆心入射的粒子，速度越大在磁场中通过的时间越长
C．若粒子速度大小均为v＝eq \f(qBR,m)，出射后均可垂直打在MN上
D．若粒子速度大小均为v＝eq \f(qBR,m)，则粒子在磁场中的运动时间一定小于eq \f(πm,qB)
课时精练

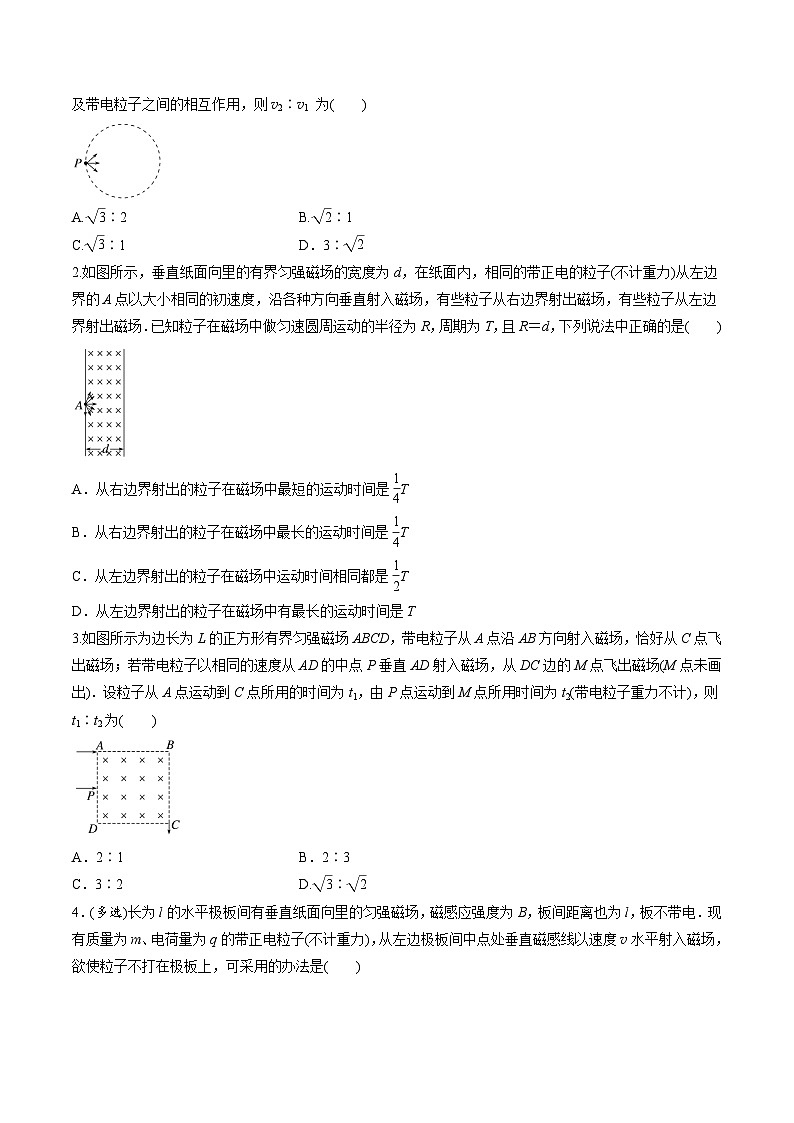

1.如图，虚线所示的圆形区域内存在一垂直于纸面的匀强磁场，P为磁场边界上的一点，大量相同的带电粒子以相同的速率经过P点，在纸面内沿不同的方向射入磁场，若粒子射入速率为v1，这些粒子在磁场边界的出射点分布在六分之一圆周上；若粒子射入速率为v2，相应的出射点分布在三分之一圆周上．不计重力及带电粒子之间的相互作用，则v2∶v1 为( )
A.eq \r(3)∶2 B.eq \r(2)∶1
C.eq \r(3)∶1 D．3∶eq \r(2)
2.如图所示，垂直纸面向里的有界匀强磁场的宽度为d，在纸面内，相同的带正电的粒子(不计重力)从左边界的A点以大小相同的初速度，沿各种方向垂直射入磁场，有些粒子从右边界射出磁场，有些粒子从左边界射出磁场．已知粒子在磁场中做匀速圆周运动的半径为R，周期为T，且R＝d，下列说法中正确的是( )
A．从右边界射出的粒子在磁场中最短的运动时间是eq \f(1,4)T
B．从右边界射出的粒子在磁场中最长的运动时间是eq \f(1,4)T
C．从左边界射出的粒子在磁场中运动时间相同都是eq \f(1,2)T
D．从左边界射出的粒子在磁场中有最长的运动时间是T
3.如图所示为边长为L的正方形有界匀强磁场ABCD，带电粒子从A点沿AB方向射入磁场，恰好从C点飞出磁场；若带电粒子以相同的速度从AD的中点P垂直AD射入磁场，从DC边的M点飞出磁场(M点未画出)．设粒子从A点运动到C点所用的时间为t1，由P点运动到M点所用时间为t2(带电粒子重力不计)，则t1∶t2为( )
A．2∶1 B．2∶3
C．3∶2 D.eq \r(3)∶eq \r(2)
4．(多选)长为l的水平极板间有垂直纸面向里的匀强磁场，磁感应强度为B，板间距离也为l，板不带电．现有质量为m、电荷量为q的带正电粒子(不计重力)，从左边极板间中点处垂直磁感线以速度v水平射入磁场，欲使粒子不打在极板上，可采用的办法是( )
A．使粒子的速度veq \f(5Bql,4m)
C．使粒子的速率v>eq \f(Bql,m)
D．使粒子的速度eq \f(Bql,4m)
