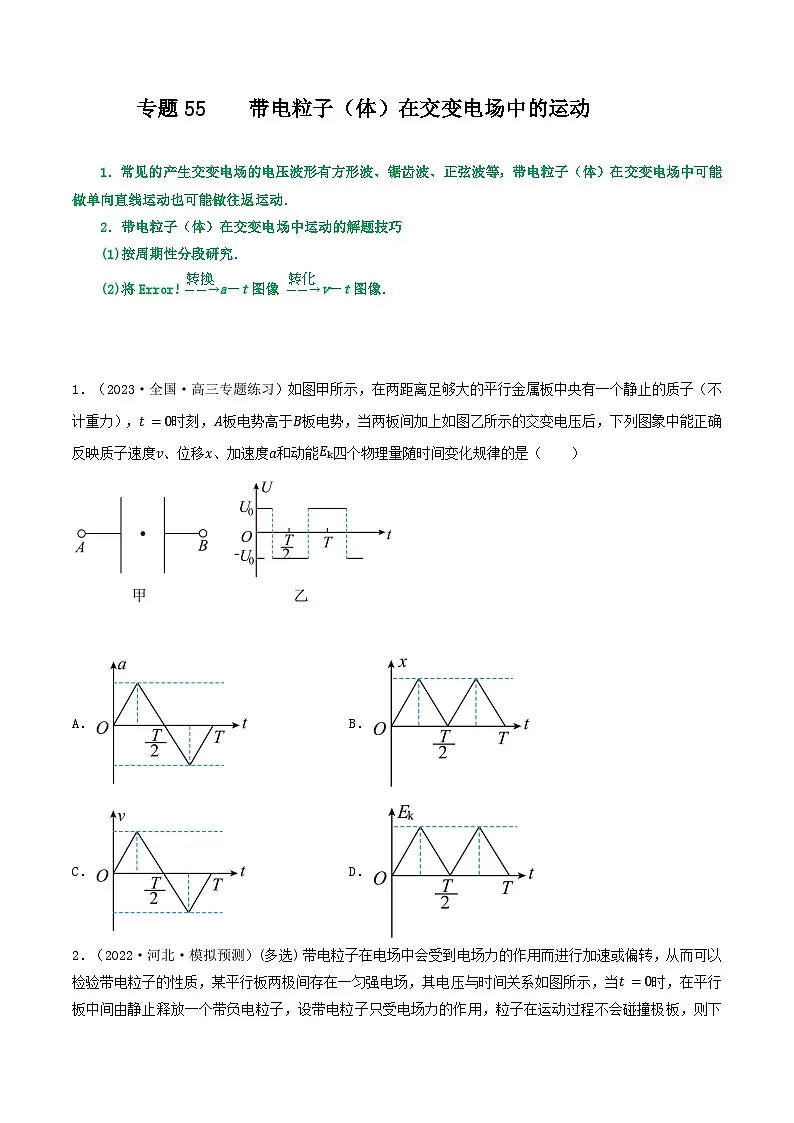

1．常见的产生交变电场的电压波形有方形波、锯齿波、正弦波等，带电粒子（体）在交变电场中可能做单向直线运动也可能做往返运动．
2．带电粒子（体）在交变电场中运动的解题技巧
(1)按周期性分段研究．
(2)将eq \b\lc\ \rc\}(\a\vs4\al\c1(φ－t图像,U－t图像,E－t图像))eq \(――→,\s\up7(转换))a－t图像eq \(――→,\s\up7(转化))v－t图像．

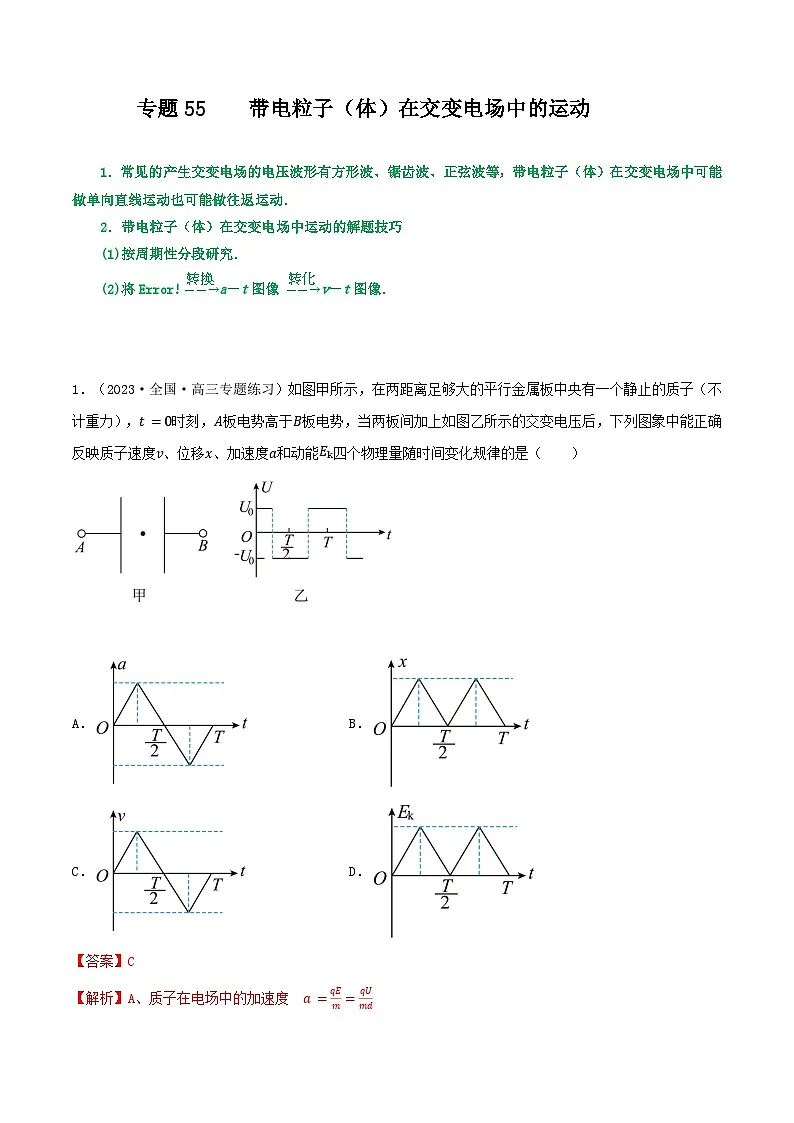

1．（2023·全国·高三专题练习）如图甲所示，在两距离足够大的平行金属板中央有一个静止的质子（不计重力），t=0时刻，A板电势高于B板电势，当两板间加上如图乙所示的交变电压后，下列图象中能正确反映质子速度v、位移x、加速度a和动能Ek四个物理量随时间变化规律的是（ ）
A．B．
C．D．

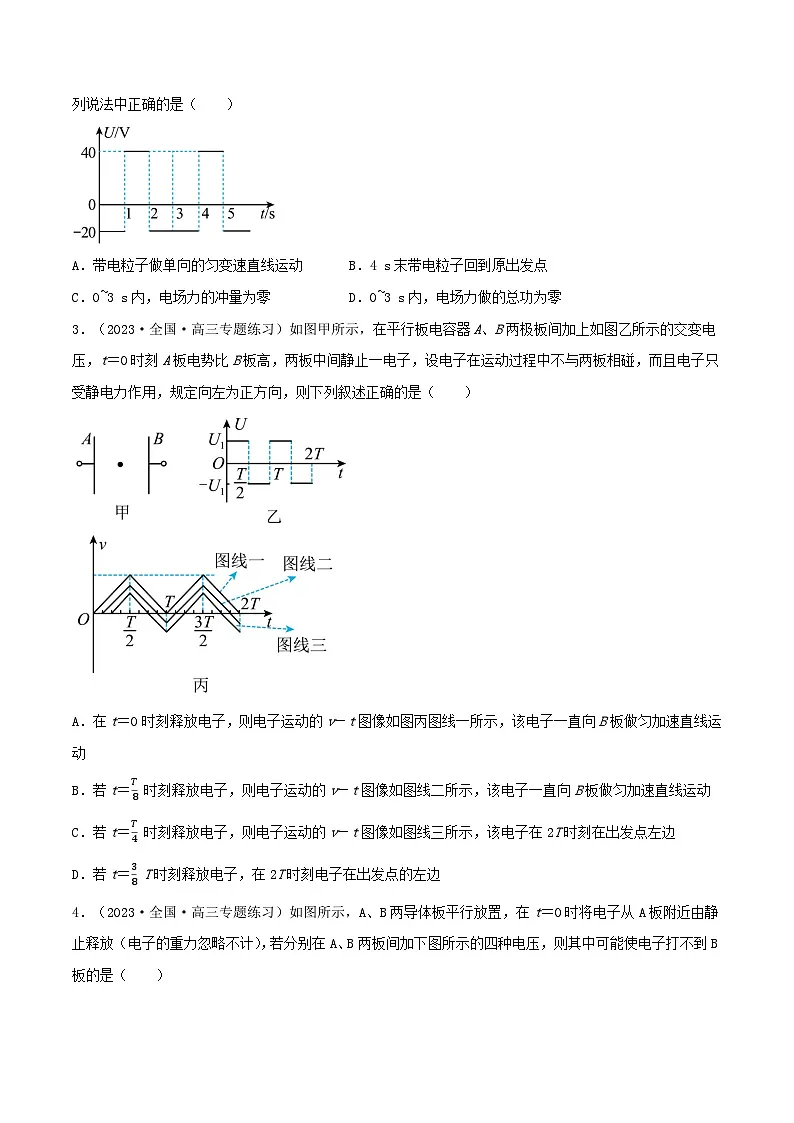

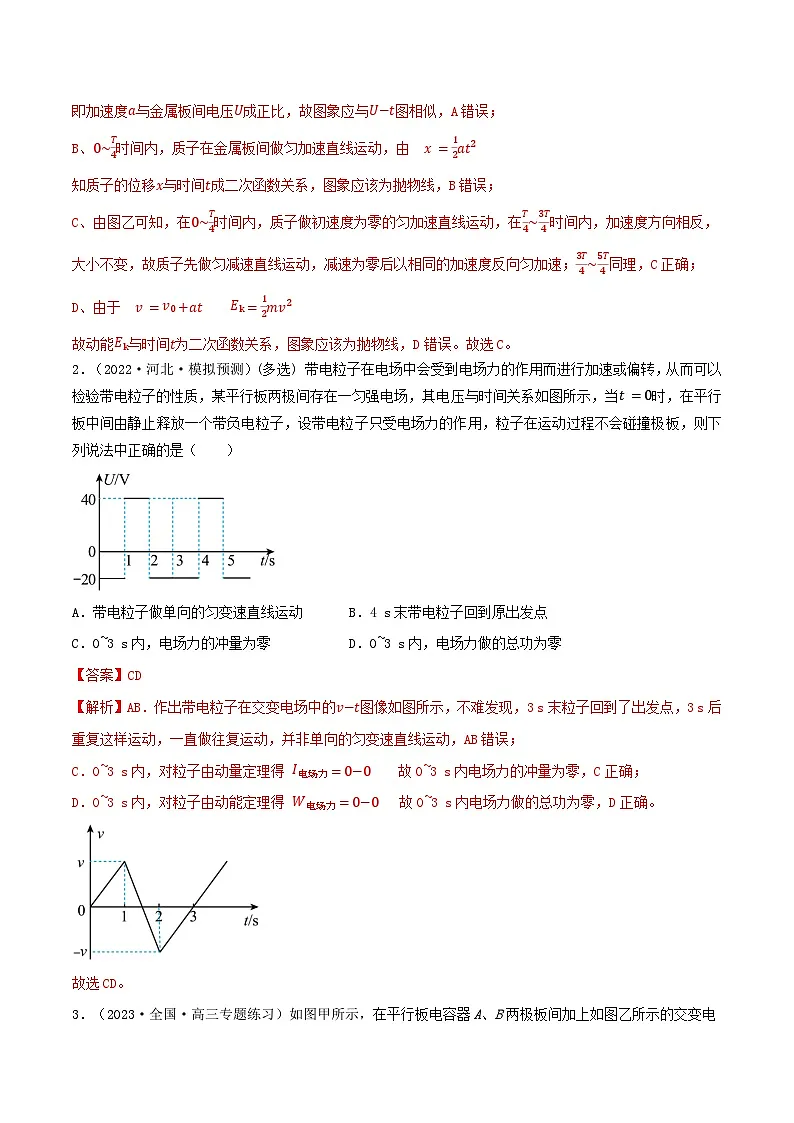

2．（2022·河北·模拟预测）(多选) 带电粒子在电场中会受到电场力的作用而进行加速或偏转，从而可以检验带电粒子的性质，某平行板两极间存在一匀强电场，其电压与时间关系如图所示，当t=0时，在平行板中间由静止释放一个带负电粒子，设带电粒子只受电场力的作用，粒子在运动过程不会碰撞极板，则下列说法中正确的是（ ）
A．带电粒子做单向的匀变速直线运动B．4 s末带电粒子回到原出发点
C．0~3 s内，电场力的冲量为零D．0~3 s内，电场力做的总功为零
3．（2023·全国·高三专题练习）如图甲所示，在平行板电容器A、B两极板间加上如图乙所示的交变电压，t＝0时刻A板电势比B板高，两板中间静止一电子，设电子在运动过程中不与两板相碰，而且电子只受静电力作用，规定向左为正方向，则下列叙述正确的是（ ）
A．在t＝0时刻释放电子，则电子运动的v－t图像如图丙图线一所示，该电子一直向B板做匀加速直线运动
B．若t＝T8 时刻释放电子，则电子运动的v－t图像如图线二所示，该电子一直向B板做匀加速直线运动
C．若t＝T4 时刻释放电子，则电子运动的v－t图像如图线三所示，该电子在2T时刻在出发点左边
D．若t＝38 T时刻释放电子，在2T时刻电子在出发点的左边

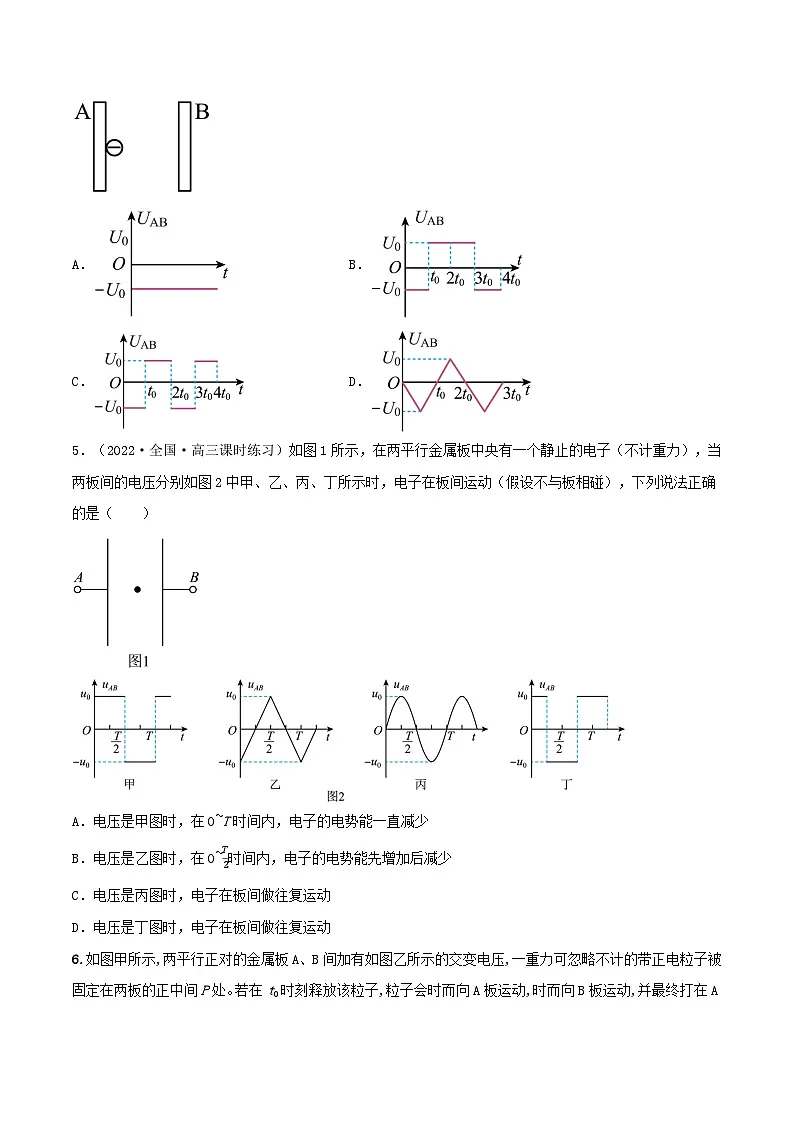

4．（2023·全国·高三专题练习）如图所示，A、B两导体板平行放置，在t＝0时将电子从A板附近由静止释放（电子的重力忽略不计），若分别在A、B两板间加下图所示的四种电压，则其中可能使电子打不到B板的是（ ）
A．B．
C．D．
5．（2022·全国·高三课时练习）如图1所示，在两平行金属板中央有一个静止的电子（不计重力），当两板间的电压分别如图2中甲、乙、丙、丁所示时，电子在板间运动（假设不与板相碰），下列说法正确的是（ ）
A．电压是甲图时，在0~T时间内，电子的电势能一直减少
B．电压是乙图时，在0~T2时间内，电子的电势能先增加后减少
C．电压是丙图时，电子在板间做往复运动
D．电压是丁图时，电子在板间做往复运动
6.如图甲所示,两平行正对的金属板A、B间加有如图乙所示的交变电压,一重力可忽略不计的带正电粒子被固定在两板的正中间P处。若在t0时刻释放该粒子,粒子会时而向A板运动,时而向B板运动,并最终打在A板上。则t0可能属于的时间段是( )
A.0
