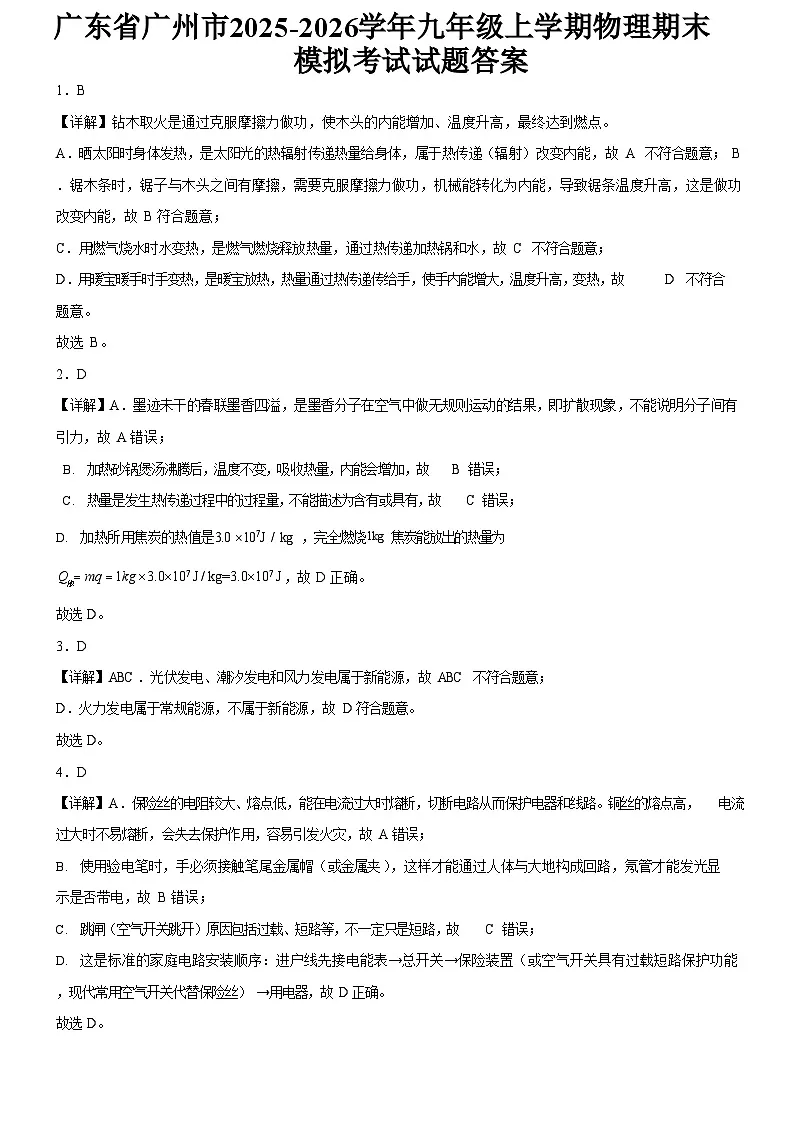

广东省广州市2025-2026学年九年级上学期物理期末模拟考试试题（解析版）

这是一份广东省广州市2025-2026学年九年级上学期物理期末模拟考试试题（解析版），共8页。

A．晒太阳时身体发热，是太阳光的热辐射传递热量给身体，属于热传递（辐射）改变内能，故 A 不符合题意； B．锯木条时，锯子与木头之间有摩擦，需要克服摩擦力做功，机械能转化为内能，导致锯条温度升高，这是做功改变内能，故 B 符合题意；
C．用燃气烧水时水变热，是燃气燃烧释放热量，通过热传递加热锅和水，故 C 不符合题意；
D．用暖宝暖手时手变热，是暖宝放热，热量通过热传递传给手，使手内能增大，温度升高，变热，故 D 不符合题意。
故选 B。2．D
【详解】A．墨迹未干的春联墨香四溢，是墨香分子在空气中做无规则运动的结果，即扩散现象，不能说明分子间有引力，故 A 错误；
加热砂锅煲汤沸腾后，温度不变，吸收热量，内能会增加，故 B 错误；
热量是发生热传递过程中的过程量，不能描述为含有或具有，故 C 错误；
加热所用焦炭的热值是3.0 107J / kg ，完全燃烧1kg 焦炭能放出的热量为
放
Q  mq  1kg  3.0107 J / kg=3.0107 J ，故 D 正确。
故选 D。3．D
【详解】ABC．光伏发电、潮汐发电和风力发电属于新能源，故 ABC 不符合题意；
D．火力发电属于常规能源，不属于新能源，故 D 符合题意。故选 D。
4．D
【详解】A．保险丝的电阻较大、熔点低，能在电流过大时熔断，切断电路从而保护电器和线路。铜丝的熔点高，电流过大时不易熔断，会失去保护作用，容易引发火灾，故 A 错误；
使用验电笔时，手必须接触笔尾金属帽（或金属夹），这样才能通过人体与大地构成回路，氖管才能发光显示是否带电，故 B 错误；
跳闸（空气开关跳开）原因包括过载、短路等，不一定只是短路，故 C 错误；
这是标准的家庭电路安装顺序：进户线先接电能表→总开关→保险装置（或空气开关具有过载短路保护功能，现代常用空气开关代替保险丝）→用电器，故 D 正确。
故选 D。

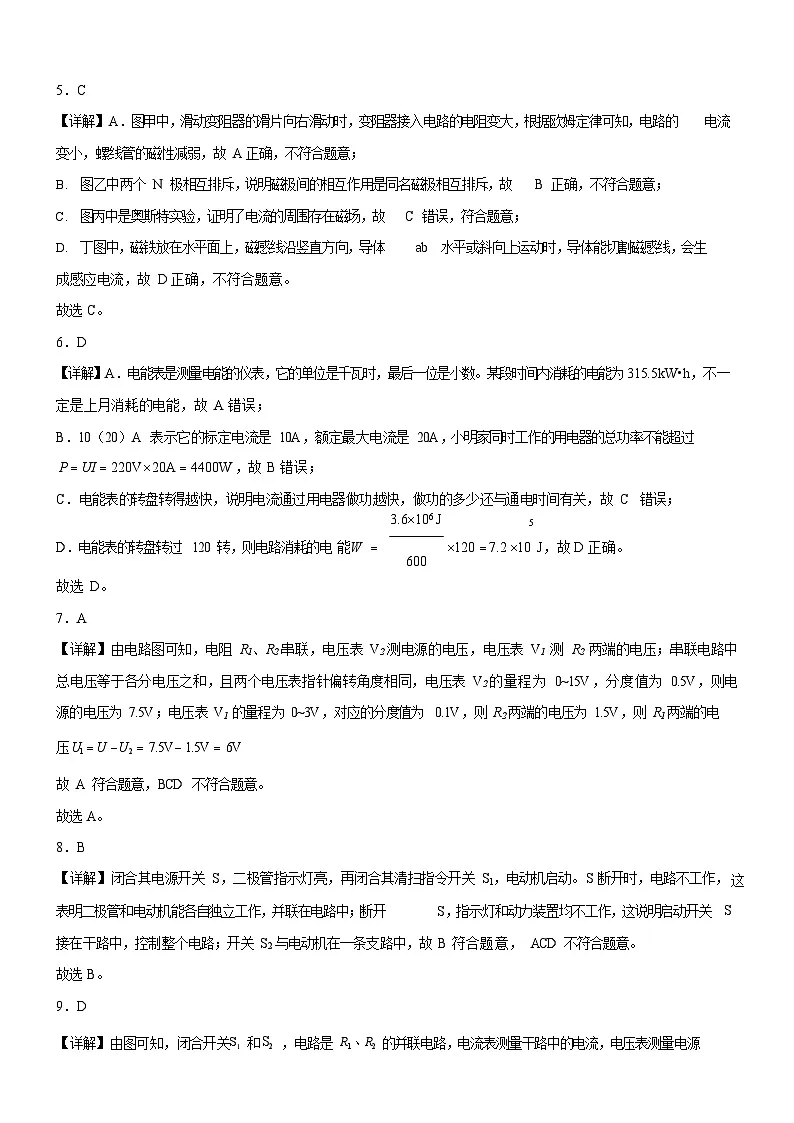

5．C
【详解】A．图甲中，滑动变阻器的滑片向右滑动时，变阻器接入电路的电阻变大，根据欧姆定律可知，电路的电流变小，螺线管的磁性减弱，故 A 正确，不符合题意；
图乙中两个 N 极相互排斥，说明磁极间的相互作用是同名磁极相互排斥，故 B 正确，不符合题意；
图丙中是奥斯特实验，证明了电流的周围存在磁场，故 C 错误，符合题意；
丁图中，磁铁放在水平面上，磁感线沿竖直方向，导体 ab 水平或斜向上运动时，导体能切割磁感线，会生成感应电流，故 D 正确，不符合题意。
故选 C。6．D
【详解】A．电能表是测量电能的仪表，它的单位是千瓦时，最后一位是小数。某段时间内消耗的电能为 315.5kW•h，不一定是上月消耗的电能，故 A 错误；
B．10（20）A 表示它的标定电流是 10A，额定最大电流是 20A，小明家同时工作的用电器的总功率不能超过
P  UI  220V 20A  4400W ，故 B 错误；
C．电能表的转盘转得越快，说明电流通过用电器做功越快，做功的多少还与通电时间有关，故 C 错误；
3.6106 J5
D．电能表的转盘转过 120 转，则电路消耗的电能W 120  7.2 10 J，故 D 正确。
600
故选 D。7．A
【详解】由电路图可知，电阻 R1、R2 串联，电压表 V2 测电源的电压，电压表 V1 测 R2 两端的电压；串联电路中总电压等于各分电压之和，且两个电压表指针偏转角度相同，电压表 V2 的量程为 0~15V，分度值为 0.5V，则电源的电压为 7.5V；电压表 V1 的量程为 0~3V，对应的分度值为 0.1V，则 R2 两端的电压为 1.5V，则 R1 两端的电
压U1  U U 2  7.5V 1.5V  6V
故 A 符合题意，BCD 不符合题意。故选 A。
8．B
【详解】闭合其电源开关 S，二极管指示灯亮，再闭合其清扫指令开关 S1，电动机启动。S 断开时，电路不工作， 这表明二极管和电动机能各自独立工作，并联在电路中；断开 S，指示灯和动力装置均不工作，这说明启动开关S 接在干路中，控制整个电路；开关 S2 与电动机在一条支路中，故 B 符合题意， ACD 不符合题意。
故选 B。9．D

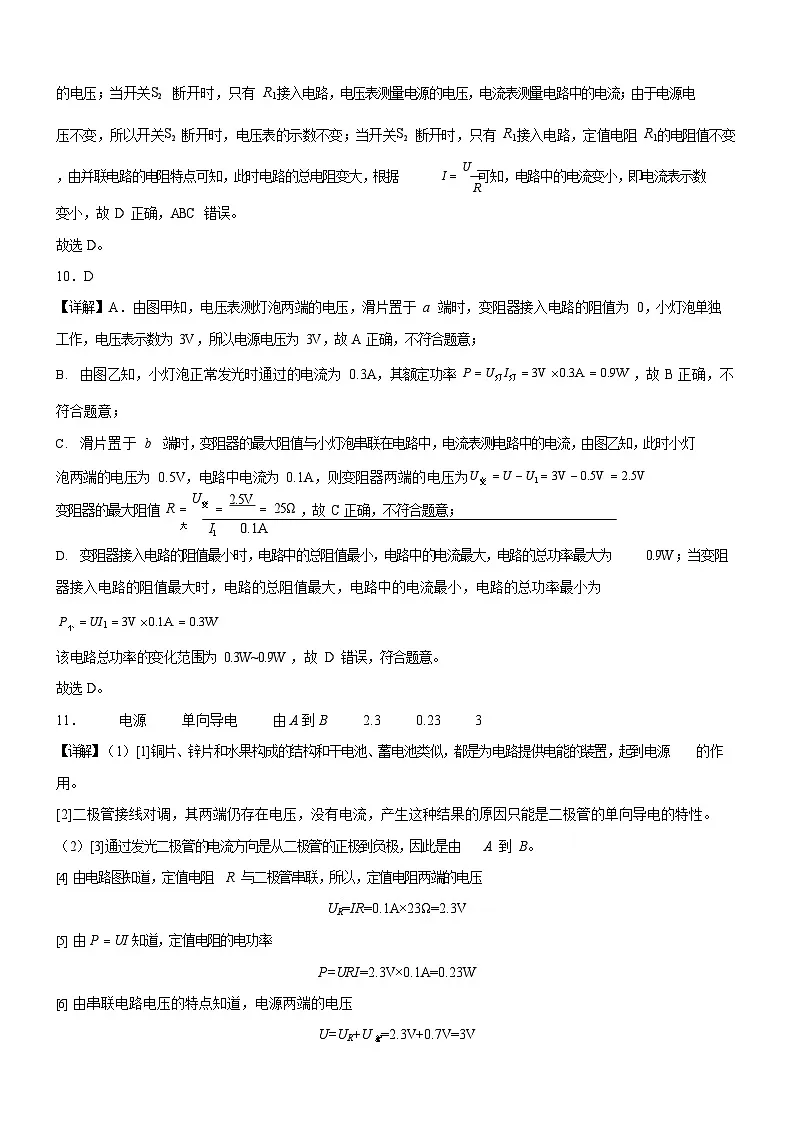

【详解】由图可知，闭合开关S1 和S2 ，电路是 R1、R2 的并联电路，电流表测量干路中的电流，电压表测量电源
的电压；当开关S2 断开时，只有 R1接入电路，电压表测量电源的电压，电流表测量电路中的电流；由于电源电
压不变，所以开关S2 断开时，电压表的示数不变；当开关S2 断开时，只有 R1接入电路，定值电阻 R1的电阻值不变，由并联电路的电阻特点可知，此时电路的总电阻变大，根据 I  U 可知，电路中的电流变小，即电流表示数
R
变小，故 D 正确，ABC 错误。故选 D。
10．D
【详解】A．由图甲知，电压表测灯泡两端的电压，滑片置于 a 端时，变阻器接入电路的阻值为 0，小灯泡单独工作，电压表示数为 3V，所以电源电压为 3V，故 A 正确，不符合题意；
由图乙知，小灯泡正常发光时通过的电流为 0.3A，其额定功率 P  U灯I灯  3V  0.3A  0.9W ，故 B 正确，不符合题意；
滑片置于 b 端时，变阻器的最大阻值与小灯泡串联在电路中，电流表测电路中的电流，由图乙知，此时小灯
泡两端的电压为 0.5V，电路中电流为 0.1A，则变阻器两端的电压为U变  U  U1  3V  0.5V  2.5V
变阻器的最大阻值 R  U变  2.5V  25Ω ，故 C 正确，不符合题意；
I
1
大0.1A
变阻器接入电路的阻值最小时，电路中的总阻值最小，电路中的电流最大，电路的总功率最大为 0.9W；当变阻器接入电路的阻值最大时，电路的总阻值最大，电路中的电流最小，电路的总功率最小为
P小  UI1  3V  0.1A  0.3W
该电路总功率的变化范围为 0.3W~0.9W，故 D 错误，符合题意。故选 D。
11．电源单向导电由 A 到 B2.30.233
【详解】（1）[1]铜片、锌片和水果构成的结构和干电池、蓄电池类似，都是为电路提供电能的装置，起到电源的作用。
[2]二极管接线对调，其两端仍存在电压，没有电流，产生这种结果的原因只能是二极管的单向导电的特性。
（2）[3]通过发光二极管的电流方向是从二极管的正极到负极，因此是由 A 到 B。
由电路图知道，定值电阻 R 与二极管串联，所以，定值电阻两端的电压
由 P  UI 知道，定值电阻的电功率
UR=IR=0.1A×23Ω=2.3V
P=URI=2.3V×0.1A=0.23W
由串联电路电压的特点知道，电源两端的电压
U=UR+U 管=2.3V+0.7V=3V
12．并联L20.281.54.5
【详解】（1）[1]根据电路图可以分析，灯泡 L1 和灯泡 L2 是并联的。
电流表与灯泡 L2 串联，所以电流表测量通过灯泡 L2 的电流。
电流表所选的量程是 0~0.6V，所以此时电流表的读数为 0.28A。
（2）[1]根据电路图可知，L1 和 L2 串联，电压表测量 L1 的电压，电源电压为 6V，此时电压表选的小量程，读数为 1.5V。
[2]L2 两端的电压为
U 2  U U1  6V 1.5V  4.5V
13．(1)B
(2)
(3)0.11000
【详解】（1）家庭电路中顺序依次是进户线、电能表、总开关、保险丝，故总开关应该装在电能表之后，即在 B
位置装总开关。
两个规格均为“220V 10W”灯泡接入电路，且两个灯泡能正常工作，说明两个灯泡并联，开关控制两个灯泡，故开关在干路上，开关需要接在火线与灯泡之间，如下图所示：
（3）[4]电能表的指示灯在 6min 内闪烁了 320 次，则电烤箱在这段时间内消耗的电能是
n
W 1kW ·h 
n
320imp 3200imp
1kW ·h 0.1kW ·h
[5]电烤箱正常工作时的功率是 P  W  0.1kWh  0.1kWh  1kW  1000W
t6 min0.1h
14．(1)变大变小
(2)22
(3)更大
【详解】（1）[1][2]当光强增大时，由表可知，其电阻变小；图示电路是 R 与 R0 的串联电路，电流表测量电路中电流，当烟雾浓度增大时，光敏电阻 R 受到的光照变弱，由表可知，其电阻变大，则电路中的总电阻变大，根据欧姆定律可知电路中电流变小，即电流表示数变小。
（2）[1]报警仪表开始报警时电路中的电流为 I  100mA  0.1A
报警仪表开始报警的总电阻为 R  U  2.4V  24Ω
总I0.1A
根据串联电路电阻特点可知 R 的阻值 R  R总  R0  24Ω 6Ω 18Ω
对照表中数据知 E  2cd
[2]当电源电压降为 2V 时，总电阻 R总
'  U  
I
2V
0.1A
 20Ω
根据串联电路电阻特点可知 R '  R '  R  20Ω 18Ω  2Ω
0总
要使报警器在浓度更低的烟雾下报警，说明光照强度增强，则光敏电阻的阻值减小，由欧姆定律可知，电路电流变大；如要保持电流不变，由欧姆定律可知，应换用更大的电阻以保持在一定的光照下能及时报警，因此 R0 应选用更大阻值的电阻。
15．(1) 热值大 无污染
(2) 8.4 1012 J (3)100℃
【详解】（1）[1][2]由于液氢的热值较大，液氢相对其他燃料，相同情况下燃烧放出的热量更多，且氢属于清洁
燃料，燃烧对环境无污染。
（2）这些燃料完全燃烧放出的热量是Q放
 mq  6104 kg 1.4108 J / kg  8.41012 J
（3）若第（2）问放出的热量只有 20%被水吸收，水吸收的热量为Q  Q  8.41012 J 20%  1.681012 J
吸放
Q1.68 1012J
则水升高的温度为Δt 吸 
80℃
c水m水4.2 10 J / kg·℃ 5 10 kg
36
可得水的末温为t  t0  Δt  30℃ 80℃ 110℃
由于当地大气压为 1 标准大气压，则水的末温为 100℃，即水加热至 100℃。16．(1)5A
U2
(2)0.22A保持不变开关S1 从闭合到断开，电热器 R2 两端的电压和阻值都不变，根据P 可
R
知，电热器 R2 的电功率保持不变。
(3) 5.04 104 J
【详解】（1）S 、S 闭合时，电热水壶处于“加热”状态，由 P  UI 可知，此时电路总电流：I  P加热  1100W  5A

1U220V
（2）[1] 当开关 S 闭合、S1 断开时，电热水壶处于“保温”状态，由图 1 可知，只有 R2 工作，此时电路中的电流
U
R
I保温 
2
 220V 1000Ω
 0.22A
U2
[2][3] 开关S1 从闭合到断开，电热器 R2 两端的电压和阻值都不变，根据P 可知，电热器 R2 的电功率保持
R
不变。
（3）由图 3 可知，水的末温为20℃，则水降低的温度t  80℃ 20℃ 60℃
这杯水自然冷却到室温，放出的热量Q放
 c mt  4.2103 J/(kg ℃) 0.2kg 60℃ 5.04104 J
水
17．(1)寻求普遍规律R1：R2
【详解】（1）[1]本实验中通过更换不同的定值电阻进行多次实验，其目的是为了避免偶然性，寻求普遍规律。
[2]根据实验数据，可以得到 U1  IR1  R1
U 2IR2R2
（2）[1][2][3][4]当开关 S 断开时，电压表串联在电路中测电源电压，此时的示数为电源的电压 U。闭合开关 S， 此时 R1 与 r 串联，电压表并联在 R1 两端，测量 R1 的电压 U1，因为串联电路的总电压等于各部分电路两端电压
1
之和，则 r 的电压为 U﹣U ，因为串联电路电流相等，由欧姆定律可得，解得
18．20 Ω 1A断开最左端电流表的正负接线柱接反电
路的电流过小，导致小灯泡的实际功率太小把滑片 P 向右移动，使滑动变阻器的阻值变小2.2变小0.30.75
【详解】（1）[1]根据实物图画出电路图，如下图所示
（2）[2]小灯泡额定电压为 2.5V，正常发光时灯丝电阻约为 10Ω，由欧姆定律可得，灯的额定电流约为
由串联电路的规律及欧姆定律可得，灯正常发光时变阻器连入的电阻
R  U U 额  6V  2.5V  14Ω 10Ω
I
额
滑0.25A
故应选用 20 Ω 1A 的滑动变阻器。
（3）[3][4]为保护电路，在连接电路时，开关应断开，滑动变阻器的滑片应该移到阻值最大值的位置。滑动变阻器已经接入了下端右边接线柱，所以滑片应该滑到最左端。
（4）[5]电流应从电流表正接线柱流入、从负接线柱流出，否则指针反向偏转。同学们连接好电路，发现当闭合开关时，电流表指针偏转情况如图乙所示（电流表指针反向偏转），造成这种现象的原因是：电流表的正负接线柱接反。
（5）[6]灯不发光可能灯断路、短路或灯的实际功率过小。闭合开关，发现电压表、电流表均有示数，则电路为通路。但小灯泡不亮，经检查，电路中各元件完好，出现这种现象的原因是：电路的电流过小，导致小灯泡的实际功率太小。
[7]为了能使小灯泡发光，应增大电路的电流，故下一步应进行的操作是：把滑片 P 向右移动，使滑动变阻器的阻值变小。
（6）[8]某同学移动滑片 P 到某一点时，电压表示数如图丙所示，电压表选用小量程，分度值为 0.1V，示数为2.2V。
[9]灯在额定电压下正常发光，图中电压选用小量程，示数为 2.2V，小于灯的额定电压 2.5V，应增大灯的电压， 减小变阻器分得的电压，根据串联电路电压的规律，应要把滑动变阻器接入电路中的电阻值变小。
（7）[10][11]再次移动滑片 P 的位置，使电压表的示数 2.5V，这时电流表的示数为图丁所示，电流表选用小量程， 分度值为 0.02A,示数为 0.3A，该小灯泡的额定功率
P 灯=U 额I 额=2.5V×0.3A=0.75W
