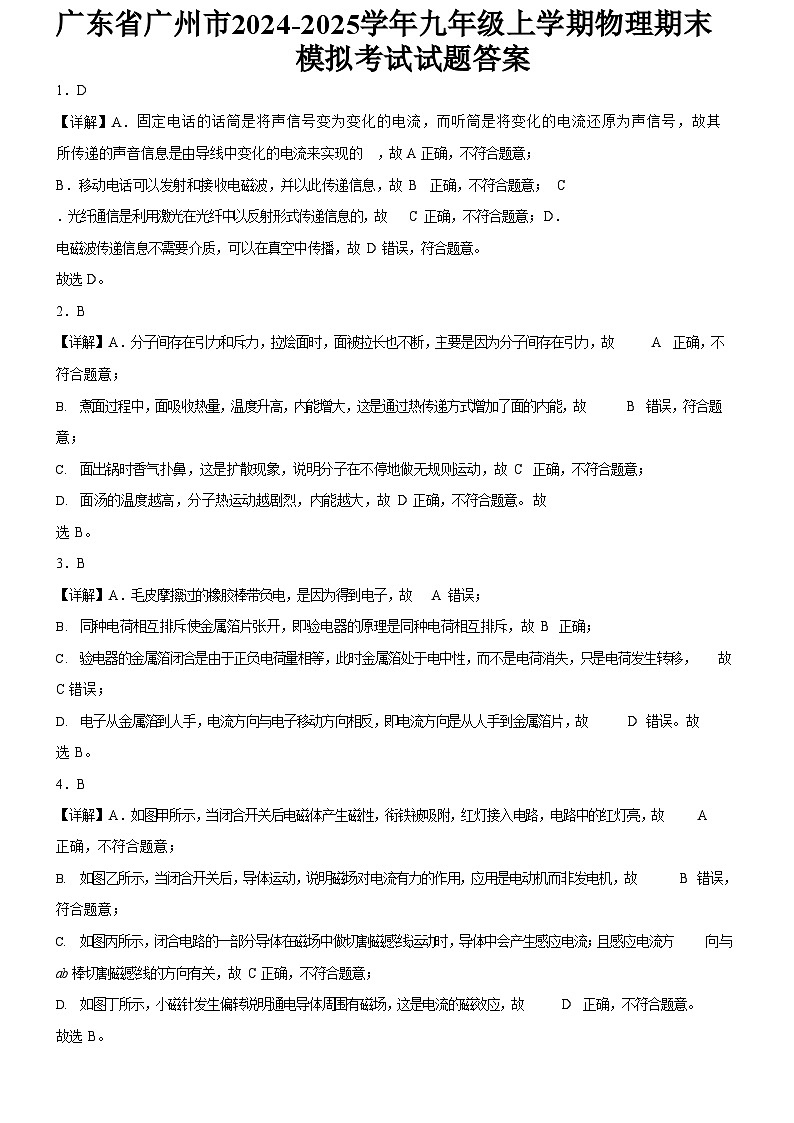

广东省广州市2024-2025学年九年级上学期物理期末模拟考试试题（解析版）

这是一份广东省广州市2024-2025学年九年级上学期物理期末模拟考试试题（解析版），共9页。
B．移动电话可以发射和接收电磁波，并以此传递信息，故 B 正确，不符合题意； C．光纤通信是利用激光在光纤中以反射形式传递信息的，故 C 正确，不符合题意； D．电磁波传递信息不需要介质，可以在真空中传播，故 D 错误，符合题意。
故选 D。2．B
【详解】A．分子间存在引力和斥力，拉烩面时，面被拉长也不断，主要是因为分子间存在引力，故 A 正确，不符合题意；
煮面过程中，面吸收热量，温度升高，内能增大，这是通过热传递方式增加了面的内能，故 B 错误，符合题意；
面出锅时香气扑鼻，这是扩散现象，说明分子在不停地做无规则运动，故 C 正确，不符合题意；
面汤的温度越高，分子热运动越剧烈，内能越大，故 D 正确，不符合题意。故选 B。
3．B
【详解】A．毛皮摩擦过的橡胶棒带负电，是因为得到电子，故 A 错误；
同种电荷相互排斥使金属箔片张开，即验电器的原理是同种电荷相互排斥，故 B 正确；
验电器的金属箔闭合是由于正负电荷量相等，此时金属箔处于电中性，而不是电荷消失，只是电荷发生转移，故 C 错误；
电子从金属箔到人手，电流方向与电子移动方向相反，即电流方向是从人手到金属箔片，故 D 错误。故选 B。
4．B
【详解】A．如图甲所示，当闭合开关后电磁体产生磁性，衔铁被吸附，红灯接入电路，电路中的红灯亮，故 A
正确，不符合题意；
如图乙所示，当闭合开关后，导体运动，说明磁场对电流有力的作用，应用是电动机而非发电机，故 B 错误， 符合题意；
如图丙所示，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流；且感应电流方向与ab 棒切割磁感线的方向有关，故 C 正确，不符合题意；
如图丁所示，小磁针发生偏转说明通电导体周围有磁场，这是电流的磁效应，故 D 正确，不符合题意。故选 B。

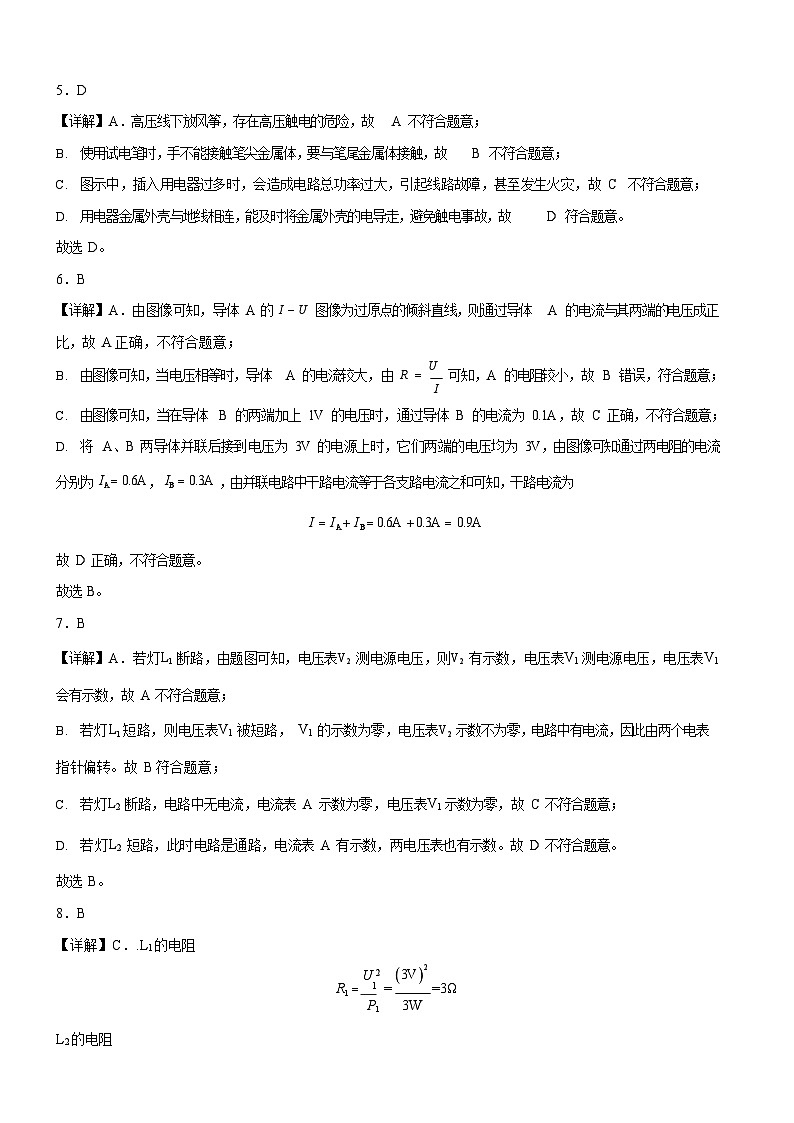

5．D
【详解】A．高压线下放风筝，存在高压触电的危险，故 A 不符合题意；
使用试电笔时，手不能接触笔尖金属体，要与笔尾金属体接触，故 B 不符合题意；
图示中，插入用电器过多时，会造成电路总功率过大，引起线路故障，甚至发生火灾，故 C 不符合题意；
用电器金属外壳与地线相连，能及时将金属外壳的电导走，避免触电事故，故 D 符合题意。故选 D。
6．B
【详解】A．由图像可知，导体 A 的 I  U 图像为过原点的倾斜直线，则通过导体 A 的电流与其两端的电压成正比，故 A 正确，不符合题意；
由图像可知，当电压相等时，导体 A 的电流较大，由 R  U 可知，A 的电阻较小，故 B 错误，符合题意；
I
由图像可知，当在导体 B 的两端加上 1V 的电压时，通过导体 B 的电流为 0.1A，故 C 正确，不符合题意；
将 A、B 两导体并联后接到电压为 3V 的电源上时，它们两端的电压均为 3V，由图像可知通过两电阻的电流分别为 IA  0.6A， IB  0.3A ，由并联电路中干路电流等于各支路电流之和可知，干路电流为
I  I A  I B  0.6A  0.3A  0.9A
故 D 正确，不符合题意。故选 B。
7．B
【详解】A．若灯L1 断路，由题图可知，电压表V2 测电源电压，则V2 有示数，电压表V1 测电源电压，电压表V1
会有示数，故 A 不符合题意；
若灯L1 短路，则电压表V1 被短路， V1 的示数为零，电压表V2 示数不为零，电路中有电流，因此由两个电表指针偏转。故 B 符合题意；
若灯L2 断路，电路中无电流，电流表 A 示数为零，电压表V1 示数为零，故 C 不符合题意；
若灯L2 短路，此时电路是通路，电流表 A 有示数，两电压表也有示数。故 D 不符合题意。故选 B。
8．B
【详解】C．.L1 的电阻
U 23V2
R1  1 ==3Ω
P13W

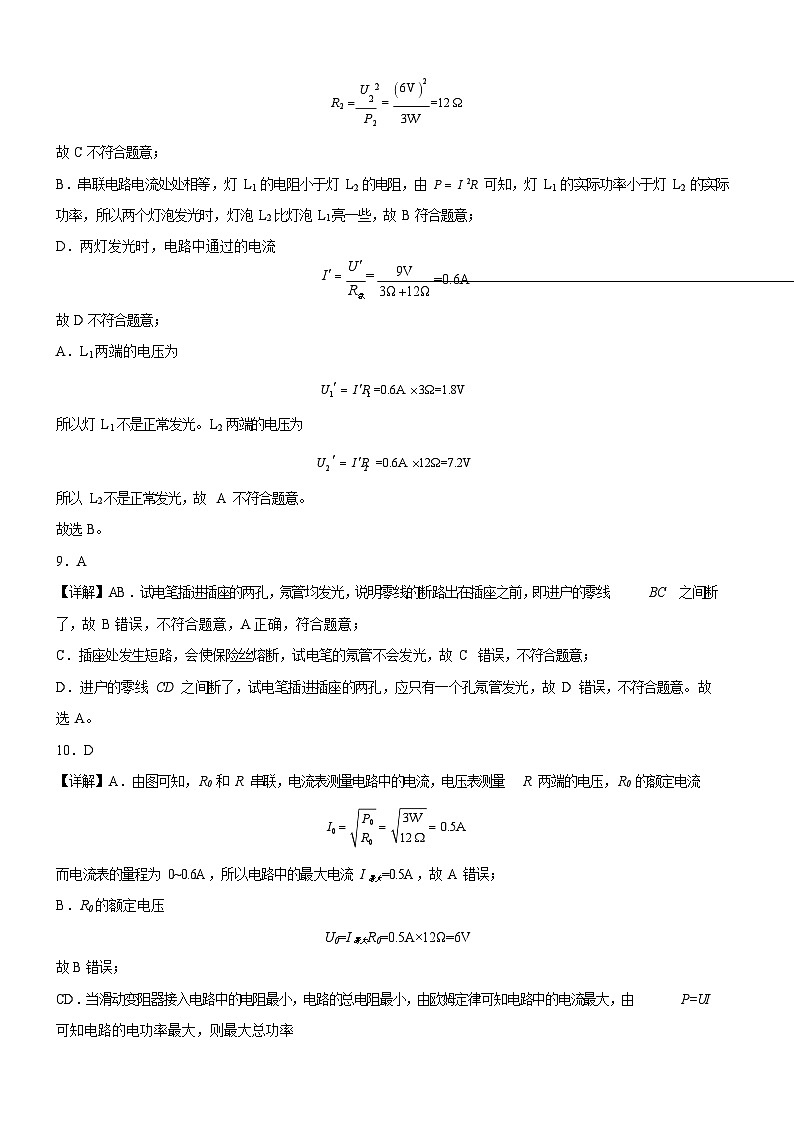

L2 的电阻
U 26V2
R2  2 ==12 Ω
P23W
故 C 不符合题意；
B．串联电路电流处处相等，灯 L1 的电阻小于灯 L2 的电阻，由 P  I 2R 可知，灯 L1 的实际功率小于灯 L2 的实际功率，所以两个灯泡发光时，灯泡 L2 比灯泡 L1 亮一些，故 B 符合题意；
D．两灯发光时，电路中通过的电流
故 D 不符合题意；
I   U  =
R总
9V
3Ω 12Ω
=0.6A
A．L1 两端的电压为
11
U   I R =0.6A  3Ω=1.8V
所以灯 L1 不是正常发光。L2 两端的电压为
22
U   I R =0.6A 12Ω=7.2V
所以 L2 不是正常发光，故 A 不符合题意。故选 B。
9．A
【详解】AB．试电笔插进插座的两孔，氖管均发光，说明零线的断路出在插座之前，即进户的零线 BC 之间断了，故 B 错误，不符合题意，A 正确，符合题意；
C．插座处发生短路，会使保险丝熔断，试电笔的氖管不会发光，故 C 错误，不符合题意；
D．进户的零线 CD 之间断了，试电笔插进插座的两孔，应只有一个孔氖管发光，故 D 错误，不符合题意。故选 A。
10．D
3W
12
【详解】A．由图可知，R0 和 R 串联，电流表测量电路中的电流，电压表测量 R 两端的电压，R0 的额定电流
P0
R0
I0 
 0.5A
而电流表的量程为 0~0.6A，所以电路中的最大电流 I 最大=0.5A，故 A 错误；
B．R0 的额定电压
U0=I 最大R0=0.5A×12Ω=6V
故 B 错误；
CD．当滑动变阻器接入电路中的电阻最小，电路的总电阻最小，由欧姆定律可知电路中的电流最大，由 P=UI
可知电路的电功率最大，则最大总功率
P 最大=UI 最大=18V×0.5A=9W
电路中的总电阻
滑动变阻器接入电路的最小阻值
R总 
U
I最大
 18V =36Ω 0.5A
R 滑小=R 总-R0=36Ω-12Ω=24Ω
由串联分压可知当电压表的示数最大时，变阻器连入电路的电阻最大，根据串联电路中总电压等于各分电阻两端的电压之和可得 R0 两端的电压
U01=U-UR=18V-15V=3V
电路中的电流
I   U01 = 3V =0.25A
滑动变阻器接入电路中的电阻应为
R012Ω
R  UR
I 
 15V 0.25A
 60  50 
所以，滑动变阻器的电阻全部接入电路，此时电路中的电流最小，电路最小电流
R
IU
18V= 9 A

电路的最小总功率
最小 R
0
12Ω+50Ω31
P最小
 UI 最小
 18V
9 A  5W
31
即电路消耗总功率的范围为 5W~9W；滑动变阻器的可调范围为 24Ω~50Ω；故 C 错误，D 正确。故选 D。
增加升高吸收增加柴油机
【详解】[1][2]活塞压缩空气，对空气做功，空气的内能增加，温度升高。
[3][4]原来火柴头与筒内空气温度相等，后来空气温度升高了，火柴头从空气中吸收热量，内能增加。 [5]通过压缩的方式使物体温度升高达到物质的燃点，使物质燃烧，这与柴油机中柴油燃烧方式相同。
负会B 到 A电源L28
【详解】（1）[1]毛皮摩擦过的橡胶棒因得到电子带负电，其有多余的电子，接触验电器 A 的金属球，将有部分电子转移到验电器 A 上，使 A 得到电子也带上负电。
[2][3]由于 A 得到电子带负电，与 B 验电器接触时，A 的部分电子顺着金属棒转移到 B，B 的金属箔也会带上负电，因同种电荷相互排斥，所以 B 的金属箔会张开，此时自由电荷定向移动的方向为 A 到 B，物理学规律正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流方向相反，故电流的方向是 B 到 A。
（2）[4][5][6]图甲所示的电路，当闭合开关，两灯串联，其中 V1 表并联在电源两端，测电源电压，电压表 V2
与 L2 并联，测量 L2 两端的电压。根据串联电路电压的规律，电源电压等于各部分电路电压之和，所以电压表V1 的示数大于V2 的示数，即 V1 接入的量程为 0~15V，分度值为 0.5V，即电源电压 U=10V，V2 接入的量程为 0~3V，分度值为 0.1V，即 L2 两端电压 U1=2V，故 L1 两端的电压为
U1  U U 2  10V 2V  8V
磁场电流电磁感应吸引大头针数量使通过甲、乙的电流相等B
【详解】（1）[1]由图一可知，小磁针在通电导线旁边时，小磁针发生偏转，即小磁针受到磁场的作用，故说明通电导线周围存在磁场。
[2]由图一可知，将电源的正负极对调，导线中的电流方向改变，小磁针偏转的方向也发生改变，所以说明磁场方向跟电流方向有关。
（2）[3]由图二可知，将闭合电路中的部分导体做切割磁感线运动时，导体中产生感应电流，这是电磁感应现象，所以电流的产生是利用了电磁感应原理。
（3）[4]图三实验中运用了转换法，将电磁铁磁性的强弱转换为吸引大头针个数的多少，所以实验中可通过观察电磁铁吸引大头针数量来判断通电螺线管磁性的强弱。
[5]由于串联电路中处处电流相等，所以图三中使甲、乙串联的目的是是通过甲、乙的电流相等。
（4）[6]A．滑片右移，电路中的电阻增大，电流减小，电磁铁的磁性会减弱，故 A 不符合题意；
滑片左移，电路中的电阻减小，电流增大，电磁铁的磁性会增强，故 B 符合题意；
开关 S 由 1 扳到 2 时，线圈的匝数减少，电磁铁的磁性会减弱，故 C 不符合题意；
电源的正负极对调只会改变电流的方向，对电磁铁的磁性不会有影响，故 D 不符合题意。故选 B。
热大低0.05不会>
【详解】（1）[1][2][3]电流通过导体时会产生热量的现象是电流的热效应；保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断而切断电路，从而起到保护电路安全运行的作用，因此保险丝是利用电流的热效应工
作的，保险丝需用电阻较大、熔点较低材料制成。根据公式Q  I 2Rt 可以知道，当电路中的电流过大时，保险丝中产生的热量会增多，达到保险丝的熔点，它就会自动切断电路，起到保险作用。
（2）[4]已知人体电阻大约为
人
R  4.4k  4.4 103
因并联电路中各支路两端的电压相等，等于电源电压，所以，通过人体的电流为
由 P  UI 可得，通过用电器的电流为
I  U 
人R
220V
4.4103
 0.05A
I  P  1000W  4.55A
RU220V
因并联电路中干路电流等于各支路电流之和，所以，通过保险丝的电流为
I总  IR  I人  4.55A  0.05A  4.6A
因人触电时干路的电流未达到保险丝的额定电流，所以保险丝不会熔断。
假如有人不慎触电时，火线、人体、大地将构成回路，所产生的电流将不通过零线，此时通过线路中 A、B 两点的电流不相等，且通过火线的电流大于通过零线的电流，即 IB 小于 IA，此时漏电保护器会迅速切断电路，从 而起到保护作用。
15．断开右试触2.40.212电压
当电阻两端的电压一定时，通过导体的电流与电阻成反比
【详解】（1）[1]电流从电源正极流出，经过滑动变阻器的下端接线柱、滑片、定值电阻、电流表的正接线柱、负接线柱、开关，然后流回电源负极，再把电压表并联在定值电阻两端，注意正负接线柱不能接反，电路连接如下图所示：
（2）[2][3][4]为了保护电路，连接电路过程，开关应处于断开状态，滑动变阻器的滑片应处于阻值最大处，即最右端；为保护电压表和电流表，完成电路连接后，要利用开关进行试触以便选择合适的量程。
（3）[5][6][7]如图 3 所示，电压表选择的是 0～3V 量程，分度值为 0.1V，示数为 2.4V，电流表选择的是 0～0.6A
的量程，分度值为 0.02A，示数为 0.2A，由此可知，此时接入的定值电阻阻值为
R  U  2.4V  12Ω
I0.2A
[8]探究电压一定时，电流与电阻的关系的实验中，应该控制电阻两端的电压一定。所以更换另一个电阻后，闭合开关，移动滑动变阻器的滑片使电压表的示数与前一次相同，再记录相关数据。
（4）[9]根据坐标点（R，I）结合表中数据所对应位置，描点连线后的曲线如下图所示：
[10]分析表中数据可得
0.60A 4Ω  0.40A 6Ω  0.30A8Ω  0.24A10Ω  0.20A12Ω
所以实验结论是：当电阻两端的电压一定时，通过导体的电流与电阻成反比。
16．小灯泡断路B0.5B
2.5V I  2.5V 
2.5V
R0

R0 
【详解】（1）[1]小灯泡的额定电压为 2.5V，灯丝电阻约为10 ，则灯泡额定电流约为
I  U  2.5V =0.25A
R10Ω
则电流表应选择小量程接入电路。如图所示：
（2）[2]灯泡不亮，电流表无示数说明电路断路，而电压表有示数，说明电压表串联接入电路，电压表测量电源电压。故障可能是小灯泡断路。
（3）[3]电压表示数小于灯泡额定电压，由电路图和串联电路的分压规律可知，向 B 端移动滑动变阻器滑片，滑动变阻器接入电路的阻值变小，滑动变阻器分得的电压减小，灯泡两端电压变大。
[4]由图可知，小灯泡额定电流为 0.2A，小灯泡的额定功率
PL  UL IL  2.5V 0.2A  0.5W
小灯泡的额定功率为 0.5W。
（4）[5]当灯泡正常发光时，滑动变阻器接入电路电阻
R  U滑 = U  U L = 4.5V-2.5V =10Ω>5Ω

滑
则应选择“15 1A ”规格的滑动变阻器。
ILIL
0.2A
故选 B。
（5）[6]闭合开关 S、S1 ，定值电阻与灯泡并联，电流表测量通过定值电阻的电流，要使灯泡正常发光，灯泡和
2.5V
R
定值电阻两端电压都为 2.5V，此时电流表示数为。
0
保持滑片的位置不变，断开开关S1 ，闭合开关S2 ，定值电阻与灯泡并联，电流表测量通过灯泡和定值电阻的
总电流，则灯泡的额定电流为 I  2.5V 。
R0
小灯泡的额定功率
P  U I
=2.5V I  2.5V 
额额 额
小灯泡额定功率表达式为 P =2.5V I  2.5V  。

R0 
额
R0 
17．（1） 8.4 107 J ；（2）50%
【详解】解：（1）质量为 0.6kg 的氢燃料完全燃烧放出热量
Q =mq  0.6kg 1.4 108 J/kg=8.4 107 J
放氢
（2）氢燃料电池大巴行驶时做的有用功
有
W =Pt =140 103 kW  5 60s=4.2 107 J
氢燃料电池大巴车的效率
 W有
Q放
7
4.2 10 J
100% 100%=50%
8.4 107J
答：（1）质量为 0.6kg 的氢燃料完全燃烧放出8.4 107 J 热量；
（2）燃料电池大巴车的效率是 50%。18．（1） 0.4A ；（2）100Ω ；（3） 500W
【详解】解：（1）由图甲可知，电吹风吹凉风时，电路为电动机的简单电路，由图乙可知，吹凉风时，电动机的功率为88W ，由公式 P  UI 可得，电吹风吹凉风时，通过电动机的电流为
I  P凉风 
U
88W  0.4A
220V
由图甲可知，电吹风吹热风时，电动机与电热丝并联，结合图乙可知，电热丝的功率为
P电热丝  P热风  P凉风  572W 88W  484W
U2
由公式P 可得，吹热风挡时电热丝的电阻为
R
U 2
P
R电阻丝 
电阻丝
220V2

484W
 100Ω
由图丙可知， 3000imp/kW h 表示电路中用电器每消耗1kW h 电能，电能表的指示灯闪烁3000 次，则指示灯闪烁150 次，电吹风消耗的电能
150imp
3000 imp kW h
W 0.05kW h
电吹风的实际功率为
P  W  0.05kW h  0.5kW 500W

t6 h
60
答：（1）电吹风吹凉风时，通过电动机的电流为0.4A ；
吹热风挡时电热丝的电阻为100 ；
电吹风此时的实际功率为500W 。
