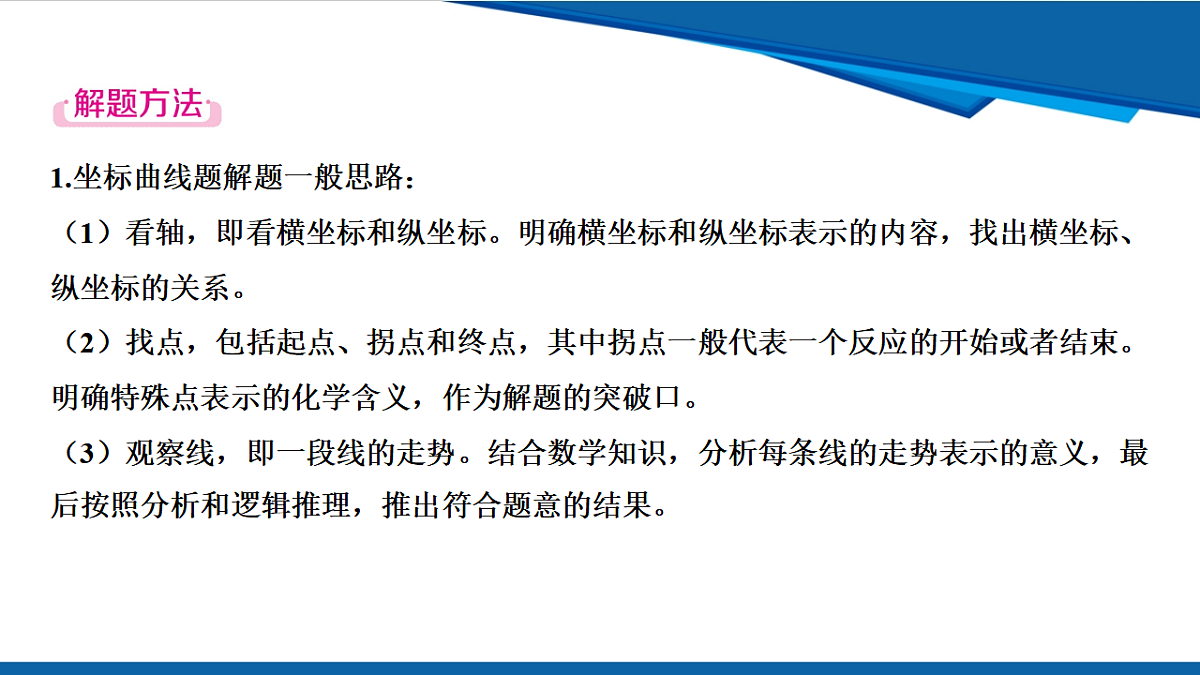

1.坐标曲线题解题一般思路：（1）看轴，即看横坐标和纵坐标。明确横坐标和纵坐标表示的内容，找出横坐标、纵坐标的关系。（2）找点，包括起点、拐点和终点，其中拐点一般代表一个反应的开始或者结束。明确特殊点表示的化学含义，作为解题的突破口。（3）观察线，即一段线的走势。结合数学知识，分析每条线的走势表示的意义，最后按照分析和逻辑推理，推出符合题意的结果。

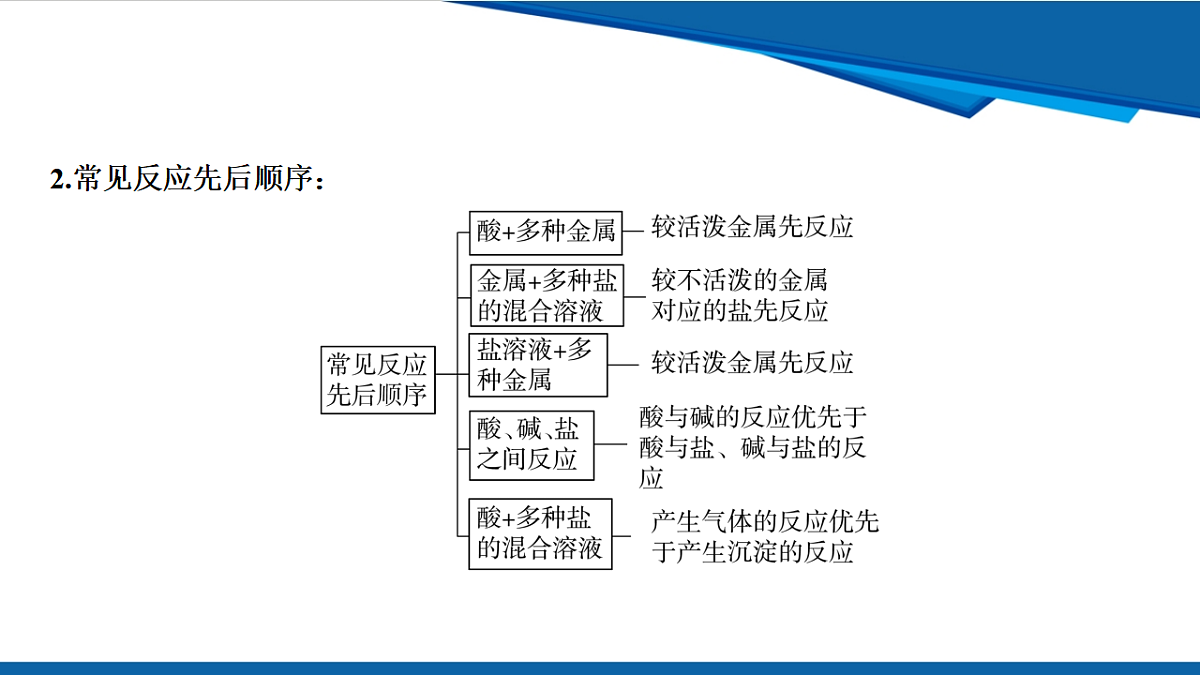

2.常见反应先后顺序：
坐标曲线题

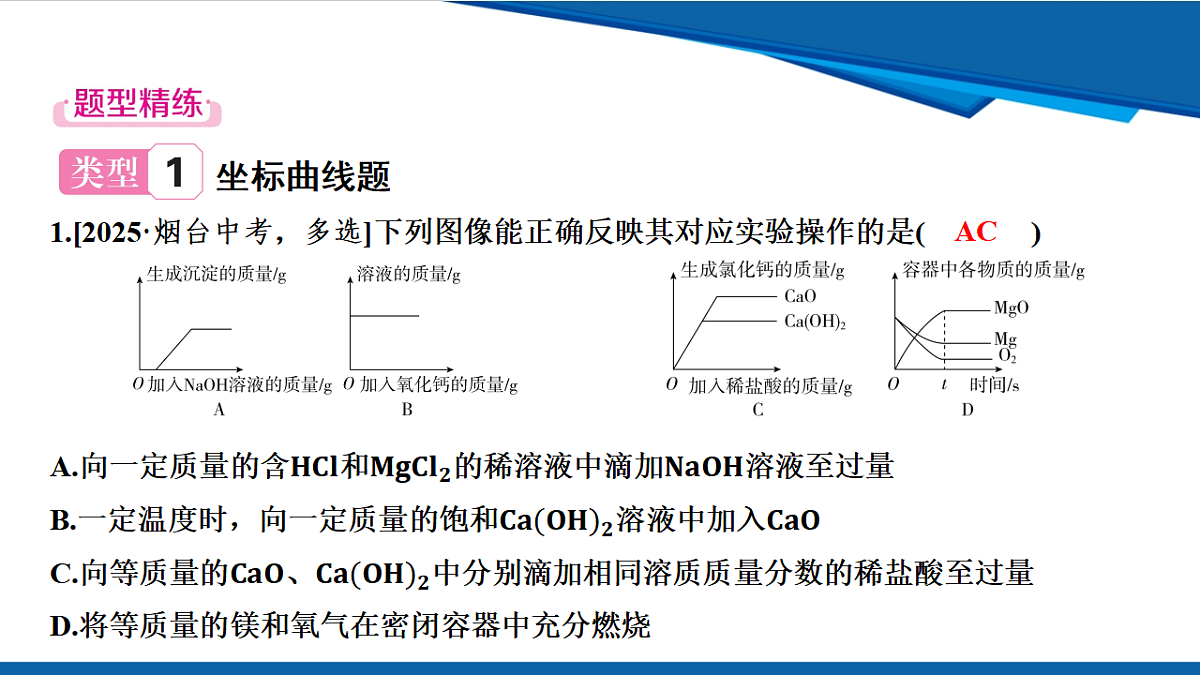

1.[2025·烟台中考，多选]下列图像能正确反映其对应实验操作的是( )

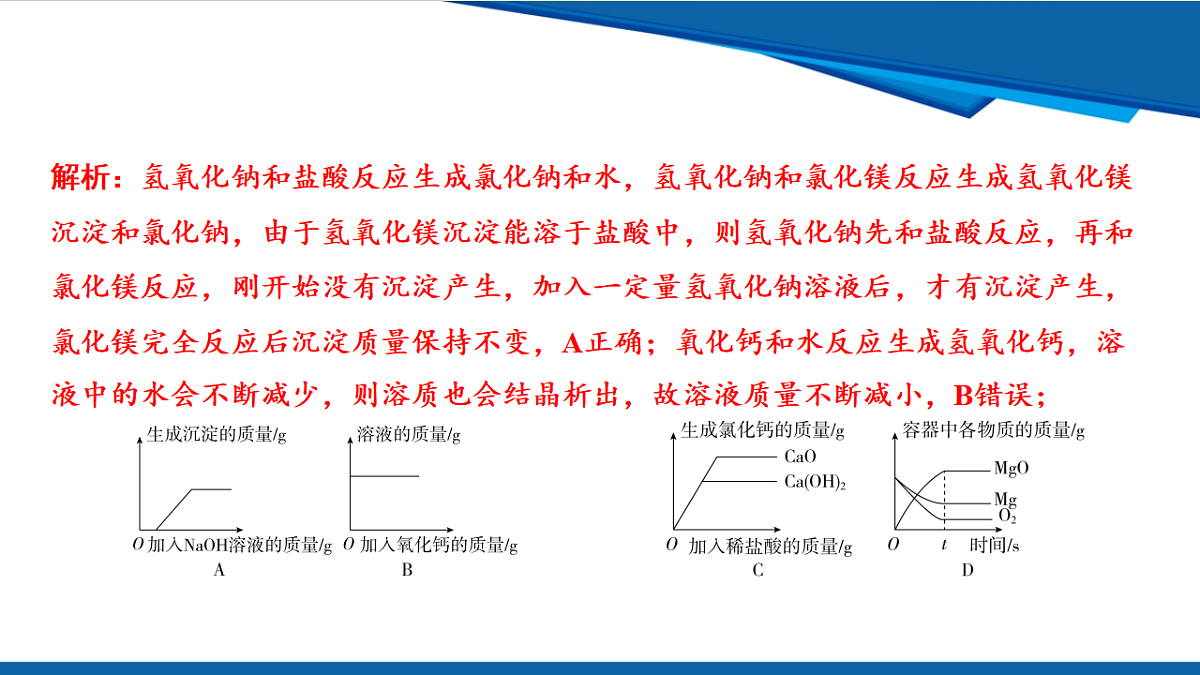

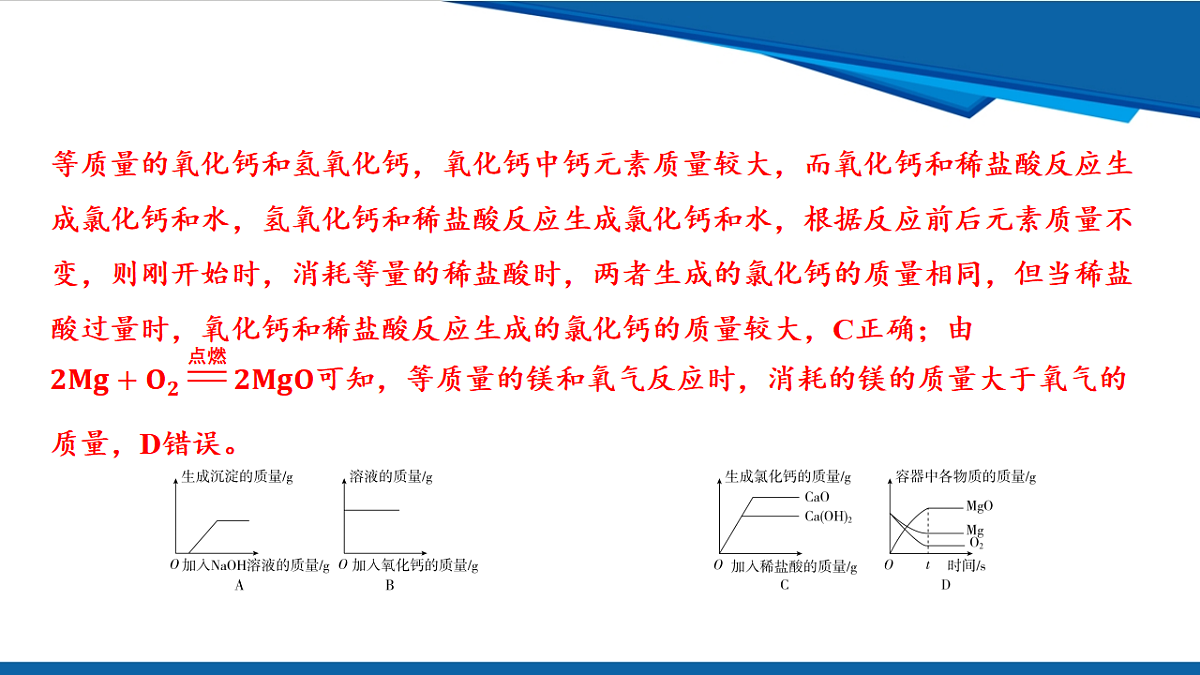

解析：氢氧化钠和盐酸反应生成氯化钠和水，氢氧化钠和氯化镁反应生成氢氧化镁沉淀和氯化钠，由于氢氧化镁沉淀能溶于盐酸中，则氢氧化钠先和盐酸反应，再和氯化镁反应，刚开始没有沉淀产生，加入一定量氢氧化钠溶液后，才有沉淀产生，氯化镁完全反应后沉淀质量保持不变，A正确；氧化钙和水反应生成氢氧化钙，溶液中的水会不断减少，则溶质也会结晶析出，故溶液质量不断减小，B错误；

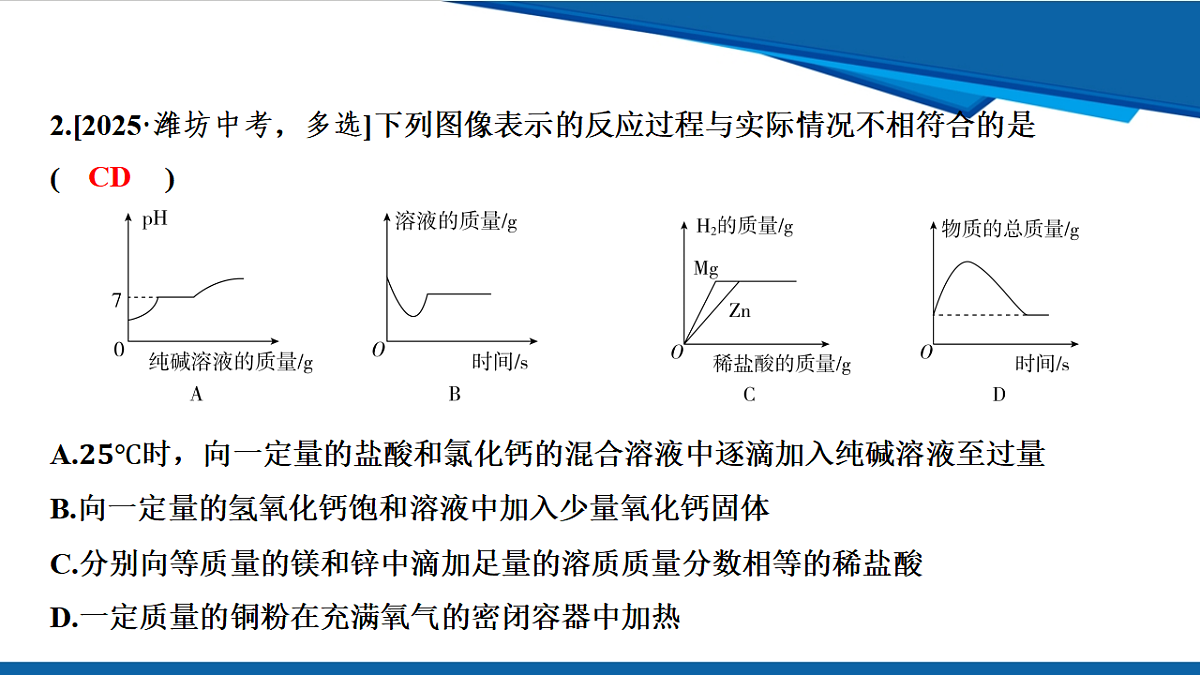

2.[2025·潍坊中考，多选]下列图像表示的反应过程与实际情况不相符合的是( )

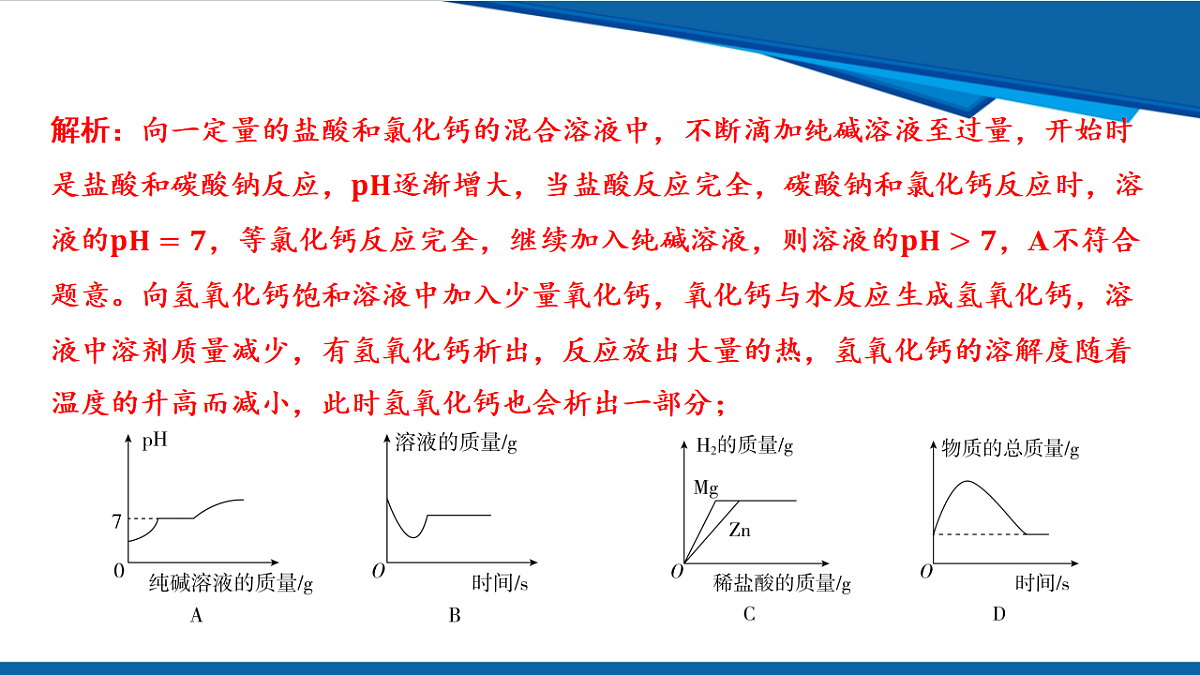

随着反应结束，温度恢复至室温，氢氧化钙的溶解度随着温度的降低而增大，氢氧化钙的溶解度增大，又有一部分氢氧化钙重新溶解，但氢氧化钙不会全部溶解，最终溶液的质量会小于最初溶液的质量，B不符合题意。金属都未消耗完之前，消耗酸的质量相同，则产生氢气的质量相等，等质量的镁和锌在酸足量的情况下，最终镁比锌生成氢气多，C符合题意。根据质量守恒定律，反应前后物质的总质量不会改变，D符合题意。
3.[2025·龙东地区中考，多选]下列图像能正确反映其对应变化关系的是( )
4.[2025·遂宁中考]图像能直观表达各种变化关系，加深对知识的理解。下列图像与对应的叙述相符的是( )
5.[2025·达州中考]下列四个图像对应的变化关系，错误的是( )
A.在充满空气的密闭容器中加热一定量的铜粉B.向硫酸和硫酸钠的混合溶液中逐滴加入氢氧化钡溶液C.分别用等质量、等溶质质量分数的过氧化氢溶液制取氧气D.向等质量的镁粉和锌粉中逐滴加入等溶质质量分数的稀硫酸
解析：铜与氧气反应生成氧化铜，反应开始时，由于反应放热，容器内气体受热，压强增大；随着反应进行，氧气被消耗，温度恢复至室温后，压强减小，最终压强小于初始压强，A正确。向硫酸和硫酸钠的混合溶液中逐滴加入氢氧化钡溶液，钡离子与硫酸根离子会立即结合生成硫酸钡沉淀，沉淀应从原点开始产生，待硫酸根离子完全反应后沉淀的质量保持不变，B正确。用等质量、等溶质质量分数的过氧化氢溶液制取氧气，催化剂只能改变化学反应速率，不影响生成氧气的质量，有催化剂时反应速率快，无催化剂时反应速率慢，但最终生成氧气的质量相等，C错误。
6.[2024·临沂中考]下列四个图像中不能正确反映对应变化关系的是( )
A.电解水B.向一定量二氧化锰中加入过氧化氢溶液C.向一定量硝酸镁和硝酸银的混合溶液中加入锌粉D.向一定量硫酸铜溶液中滴加氢氧化钠溶液
7.[2025·齐齐哈尔中考]下列图像能正确表示对应关系的是( )
A.分别向等质量、等溶质质量分数的稀硫酸中加入镁粉和锌粉B.向氢氧化钠溶液中加水C.在密闭容器中加热铜粉和氧气D.向一定质量的过氧化氢溶液中加入少量的二氧化锰
解析：盐酸先和碳酸钠反应生成氯化钠、水和二氧化碳，开始无沉淀生成，待盐酸反应完全，碳酸钠和氯化钙反应生成碳酸钙沉淀和氯化钠，随着反应的进行，沉淀的质量增加，待氯化钙反应完全，沉淀的质量不再改变，A正确；盐酸先和碳酸钠反应生成氯化钠、水和二氧化碳，反应开始生成二氧化碳的质量增加，待盐酸反应完全，生成二氧化碳的质量不变，B正确；
9.[2025·凉山州中考]下列根据图像提供的信息分析不正确的是( )
数字化实验
12.[2025·德阳中考]某化学兴趣小组用氧气传感器分别测量木条和蜡烛（主要含碳、氢元素）在密闭容器内燃烧至熄灭过程中氧气含量变化。密闭容器内氧气含量随时间的变化如图所示。
下列说法正确的是( )
注入的水使三颈烧瓶内气体被压缩（合理即可）
（3）上述实验后，打开瓶塞，向瓶内加入足量稀盐酸，观察到____________，也可证明二氧化碳能与氢氧化钠发生反应。
（4）以上探究过程分别从____________和____________角度证明了化学反应的发生。
