初中物理沪粤版（2024）九年级上册（2024）14.1 电阻复习练习题

这是一份初中物理沪粤版（2024）九年级上册（2024）14.1 电阻复习练习题，共13页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

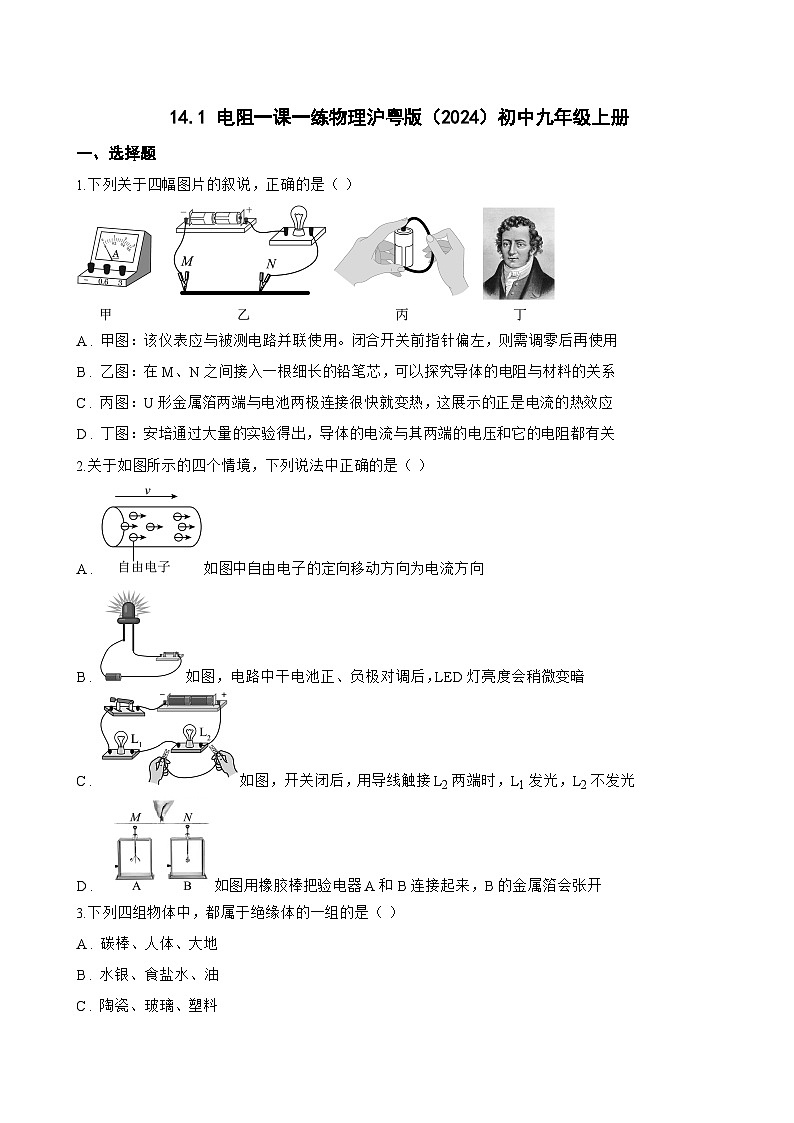

1.下列关于四幅图片的叙说，正确的是（ ）
A . 甲图：该仪表应与被测电路并联使用。闭合开关前指针偏左，则需调零后再使用
B . 乙图：在M、N之间接入一根细长的铅笔芯，可以探究导体的电阻与材料的关系
C . 丙图：U形金属箔两端与电池两极连接很快就变热，这展示的正是电流的热效应
D . 丁图：安培通过大量的实验得出，导体的电流与其两端的电压和它的电阻都有关
2.关于如图所示的四个情境，下列说法中正确的是（ ）
A . 如图中自由电子的定向移动方向为电流方向
B . 如图，电路中干电池正、负极对调后，LED灯亮度会稍微变暗
C . 如图，开关闭后，用导线触接L2两端时，L1发光，L2不发光
D . 如图用橡胶棒把验电器A和B连接起来，B的金属箔会张开
3.下列四组物体中，都属于绝缘体的一组的是（ ）
A . 碳棒、人体、大地
B . 水银、食盐水、油
C . 陶瓷、玻璃、塑料
D . 橡胶、石墨、陶瓷

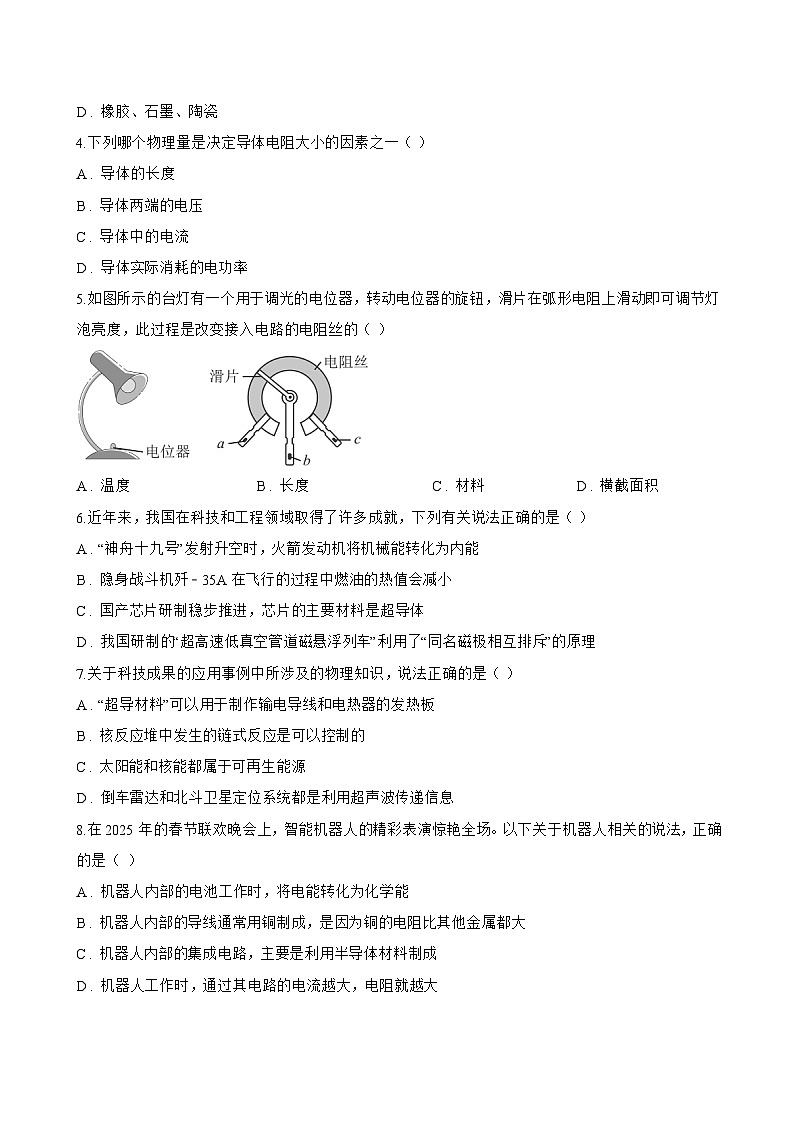

4.下列哪个物理量是决定导体电阻大小的因素之一（ ）
A . 导体的长度
B . 导体两端的电压
C . 导体中的电流
D . 导体实际消耗的电功率
5.如图所示的台灯有一个用于调光的电位器，转动电位器的旋钮，滑片在弧形电阻上滑动即可调节灯泡亮度，此过程是改变接入电路的电阻丝的（ ）
A . 温度 B . 长度 C . 材料 D . 横截面积
6.近年来，我国在科技和工程领域取得了许多成就，下列有关说法正确的是（ ）
A . “神舟十九号”发射升空时，火箭发动机将机械能转化为内能
B . 隐身战斗机歼﹣35A在飞行的过程中燃油的热值会减小
C . 国产芯片研制稳步推进，芯片的主要材料是超导体
D . 我国研制的“超高速低真空管道磁悬浮列车”利用了“同名磁极相互排斥”的原理
7.关于科技成果的应用事例中所涉及的物理知识，说法正确的是（ ）
A . “超导材料”可以用于制作输电导线和电热器的发热板
B . 核反应堆中发生的链式反应是可以控制的
C . 太阳能和核能都属于可再生能源
D . 倒车雷达和北斗卫星定位系统都是利用超声波传递信息
8.在2025年的春节联欢晚会上，智能机器人的精彩表演惊艳全场。以下关于机器人相关的说法，正确的是（ ）
A . 机器人内部的电池工作时，将电能转化为化学能
B . 机器人内部的导线通常用铜制成，是因为铜的电阻比其他金属都大
C . 机器人内部的集成电路，主要是利用半导体材料制成
D . 机器人工作时，通过其电路的电流越大，电阻就越大

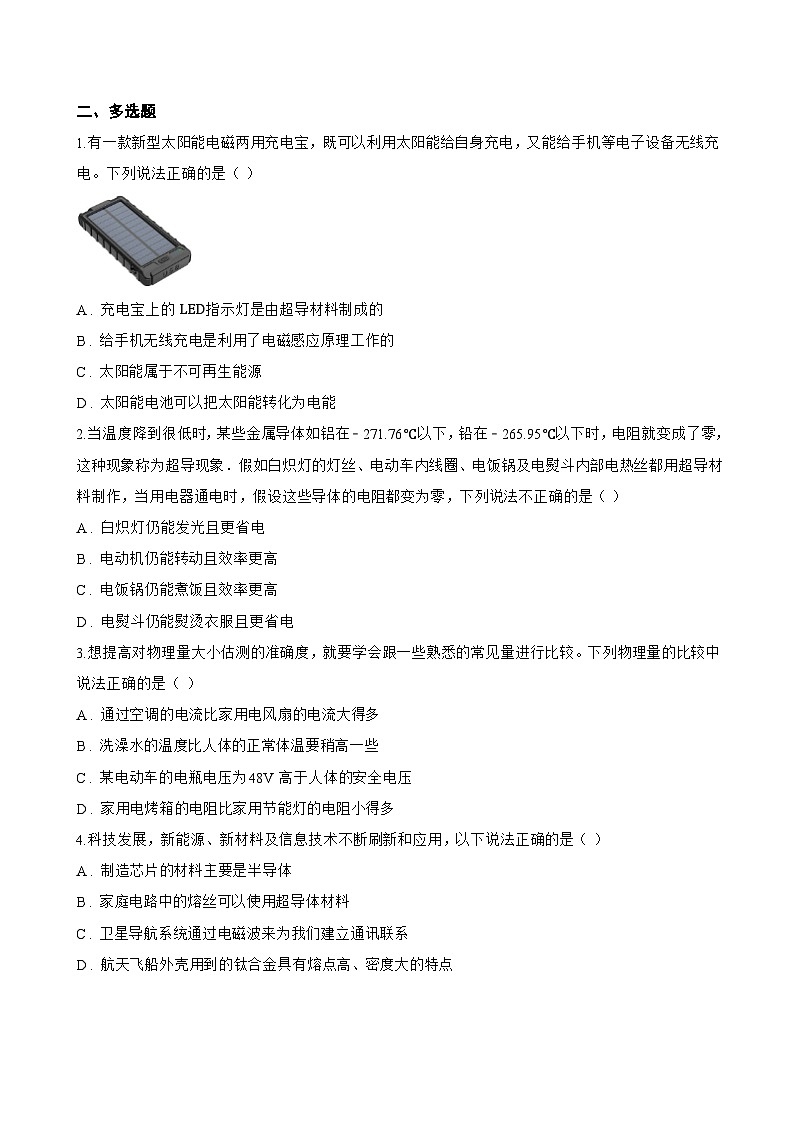

二、多选题
1.有一款新型太阳能电磁两用充电宝，既可以利用太阳能给自身充电，又能给手机等电子设备无线充电。下列说法正确的是（ ）
A . 充电宝上的 LED指示灯是由超导材料制成的
B . 给手机无线充电是利用了电磁感应原理工作的
C . 太阳能属于不可再生能源
D . 太阳能电池可以把太阳能转化为电能
2.当温度降到很低时，某些金属导体如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法不正确的是（ ）
A . 白炽灯仍能发光且更省电
B . 电动机仍能转动且效率更高
C . 电饭锅仍能煮饭且效率更高
D . 电熨斗仍能熨烫衣服且更省电
3.想提高对物理量大小估测的准确度，就要学会跟一些熟悉的常见量进行比较。下列物理量的比较中说法正确的是（ ）
A . 通过空调的电流比家用电风扇的电流大得多
B . 洗澡水的温度比人体的正常体温要稍高一些
C . 某电动车的电瓶电压为48V高于人体的安全电压
D . 家用电烤箱的电阻比家用节能灯的电阻小得多
4.科技发展，新能源、新材料及信息技术不断刷新和应用，以下说法正确的是（ ）
A . 制造芯片的材料主要是半导体
B . 家庭电路中的熔丝可以使用超导体材料
C . 卫星导航系统通过电磁波来为我们建立通讯联系
D . 航天飞船外壳用到的钛合金具有熔点高、密度大的特点
5.悉尼科技大学的研究小组研发了一种独特的复合材料﹣﹣石墨纸，如图所示，其成分以石墨为主，薄如纸张，比钢要坚硬10倍且轻巧，还可以回收再利用，未来应用非常广泛，下列说法错误的是（ ）
A . 与同体积的钢相比，石墨纸的质量较大
B . 与钢相比，石墨纸的硬度较大
C . 石墨纸是一种环保材料
D . 石墨纸是绝缘体，不易导电
6.在跨学科实践活动中，小明设计了一款能够调光的台灯，图乙为该调光台灯用到的电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析正确的是（ ）
A . 电位器应该与调光台灯的灯泡并联
B . 电位器是通过改变接入电路的导体的长度来改变电阻大小
C . 若只将A、B接入电路，顺时针旋转滑片，灯泡将变暗
D . 若只将A、C接入电路，逆时针旋转滑片，灯泡将变亮
7.下列对相关数据的估计，与实际相符的是（ ）
A . 家用空调的电流大约为5A
B . 一块手机电池的电压约为3.7V
C . 实验用小灯泡电阻约15Ω
D . 家用电吹风的电功率约2000W
8.物理就在我们身边，下列关于身边的物理数据的估计，正确的是（ ）
A . 电脑上的USB接口输出电压约为5V
B . 家用空调正常工作的电流约5A
C . 洗澡水的温度大约是60℃左右
D . 人体干燥时的电阻大约是3000Ω
9.小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，图中的电表可以选择电压表或者电流表，当水量减少时滑片会上移。下列分析正确的是（ ）
A . 如果电表选择的是电压表，水量增多时电压表示数变大
B . 如果电表选择的是电流表，水量增多时电流表示数变小
C . 如果电表选择的是电流表，水量为零时电流表示数为零
D . 如果电表选择的是电流表，R0可以在水太多时保护电路
10.下面是李明同学“物理学习笔记”中的摘录，其中正确的是（ ）
A . 把-10℃的冰块放在0℃的冰箱冷藏室，过一会，冰块的内能会增加
B . 关于四冲程内燃机，若转速为2400r/min，则每秒钟对外做功20次
C . 实验室里常用验电器来测量电流的大小
D . 一根导线将它均匀拉长，它的电阻一定变大
三、填空题
1.用丝绸摩擦过的玻璃棒带 ________ 电，验电器的原理是同种电荷相互 ________ 。人接触汽车时有时会被“电 ”下，这是因为汽车行驶时与空气摩擦发生了 ________ 现象，手拿静电消除器接触汽车，消除器中的 LED 灯发光，若瞬间电流方向是由消除器流向汽车， 则汽车带的是 ________ 电荷，LED 灯是由 ________ （选填“半导体 ”或“超导体 ”）材料制成的。
2.教室里的电灯与投影仪之间是 ________ 联的。在一些精密的电子设备上，为减小对电流传输过程的影响，会用银导线而不用常见的铜导线，这是因为银的导电性能比铜 ________ （选填“好”或“差”）。
3.为了阻止中国在芯片领域站住脚，美国不断出台各种措施，从“芯片四方联盟”到“芯片法案”，手段层出不穷。中国宣布从2023年8月1日起对镓、锗相关物项实施出口管制。镓、锗属于 ________ （选填“半导体”“导体”或“绝缘体”）。2023年8月3日，经国务院、中央军委批准，决定对特定无人驾驶航空飞行器或无人驾驶飞艇相关物项实施出口管制。给无人机充电时，无人机的电池是一个 ________ （选填“电源”或“用电器”）。
4.标有“220V 15W”的灯泡甲和“220V 60W”的灯泡乙，其灯丝长短相同，可发现 ________ 灯泡的灯丝较粗。若将这两个灯泡串联在220V的电源上，则 ________ 灯泡更亮一些（前两空均选填“甲”或“乙”）；若将乙灯单独接在110V的电源下，其实际功率为 ________ W。
5.手机、智能家用电器、军事领域等都离不开芯片，芯片核心主要是由 ________ （选填“导体” “半导体”或“绝缘体”） 材料制成的； 研究发现，铝在-271.76℃以下时，电阻变成了零，这就是 ________ 现象。如果能制造出常温下的超导体，它可以在下列哪种情境中得到应用 ________ （选填序号：A。用作电吹风的电热丝；B。用作白炽灯的灯丝； C。 用作远距离输电） ，
6.国际顶尖学术期刊杂志发布了2018年度影响世界的十大科学人物，我国年仅22岁的学者曹原位列榜首。他研究发现：当两层石墨烯以一个“魔角”叠加在一起时，就能改变电子性质，电子变慢了。更有趣的是，加入一定数量的电子，“魔角”层叠石墨烯的电阻突然消失，这就是 ________ 现象，如果把这一技术应用于生产，它可以制作 ________ （选填：“电炉”或“电脑”）的电子元件，进一步实现电子设备的微型化。
四、实验探究题
1.科学探究是初中物理课程内容的重要组成部分，探究的形式可以是多种多样的。
探究电阻大小的影响因素
器材：干电池2节，开关、灯泡、滑动变阻器各一个，粗线相同的铜丝和镍铬合金丝（如图）
（1）若想探究电阻大小与长度的关系，应该将MN分别连接CE和 ________ 两端；
（2）将MN先后连接AB和CD，发现灯泡亮度没有明显变化，请你出实验的改进意见： ________ ；
（3）根据现有器材，能否进一步探究电阻大小与横截面积的关系？答： ________ （选填“能”或“不能”）。
2.测量未知电阻R阻值的实验中，用到的实验器材有：两节新干电池、电压表、电流表、开关、滑动变阻器、导线若干。
（1） 实验小组的同学连接的电路如图甲所示，闭合开关后，电流表 ________ （选填“有”或“没有”）示数；
（2） 甲图电路中存在导线连接错误，请在接错的导线上画“×”，并用笔画线代替导线画出正确的接法，只能更改一根导线； ________
（3） 正确连接电路后，闭合开关，当电压表示数为1.2V时，电流表示数如图乙所示，则被测电阻的阻值大小为 ________ Ω；通过调节滑动变阻器，测得多组Rₓ的电压值和电流值，最后算出阻值Rₓ的平均值，这样做的目的是 ________ ；
（4） 把图甲中的未知电阻换成小灯泡，测量小灯泡的电阻，根据两次实验的数据绘制出 I-U关系图像，如图丙，其中小灯泡的 I-U关系图线是 ________ （选填“a或b” ） 。
（5） 完成上述实验后，实验小组的同学借助阻值已知的定值电阻R 0和另一个电压表，设计了如图丁所示的电路来测量未知电阻的阻值。
①电路图中虚线框内的元件组合相当于一个 ________ 表；
②闭合开关，调节滑片，读出电压表V 和V0的示数分别为Uₓ和U0
③未知电阻Rx= ________ （用测量量和已知量符号表示）。
3.不同材料的导电性能一般是不同的，如银的导电性能比铁强。电阻率ρ就是反映材料导电性能的物理量。为了弄清电阻率的大小与什么有关，小红提出如下猜想：
猜想1：电阻率与材料的长度有关；
猜想2：电阻率与材料的横截面积有关；
猜想3：电阻率与材料的种类有关。
然后，她找来不同规格的导线进行测量，实验数据见下表：
（1） 根据表中的数据，可以确定猜想 ________ 是正确的；
（2） 小红还想知道导体的电阻R与长度L、横截面积S、导体材料的电阻率ρ有什么关系时，哥哥小明给了她如下四个公式，请你根据表中数据帮她选出正确的关系式_____。
A . R=ρLS B . R=ρ LS C . R= LρS D . R=SρL
五、计算题
1.如图是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器 R1标有“15 Ω 1A”，滑片P每移动1cm， R1的电阻变化0.5 Ω ， 定值电阻 R2=20Ω。求：
（1） 当滑片P位于最左端时，电流表的示数；
（2） 某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；
（3） 若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R 2时，其阻值不能小于多少？
2.有一根导线长为 L=1 m ， 横截面积 S=1×10-3 m2 ， 它是由电阻率不均匀的材料组成的， 从一端到另一端， 电阻率 ρ 随导体长度 l 的变化规律为 ρ=ρ0+kl ， 试求这段导线的电阻 ρ0=1Ω⋅m，k=0.5Ω 。
3.小慧将标有“24V 60W”字样的小灯泡接在如图甲所示的电路中，电源的输出电压恒为12V，闭合开关时（t=0），开始用传感器记录电路中电流随时间变化的情况如图乙所示。利用高速摄影技术可以观察到前0.04s灯丝经历了从不发光、微微发光到逐渐变亮的过程，第0.04s后灯泡亮度不变并持续稳定发光。
（1） t=0.05s时，灯丝的实际功率是多少？
（2） 小灯泡亮度不变后，灯丝持续发光10s产生的热量是多少？
（3） 0∼0.04s，灯丝的电阻大小 ________ （选填“变小”或“不变”或“变大”），判断依据是 ________ 。
4.不同类型的电灯是怎样工作的？某中学“ STS”课外活动小组的同学就这个问题进行了调查，收集了有关数据如表：其中，效率是电灯把电能转换为光能的一种量度，而寿命表示这种灯泡平均使用多长时间．普通钨丝灯，为了得到适当的电阻，钨丝要比人的头发还细并有 1m多长．为了使它能放入灯泡里，被做成“螺旋形线圈” .同时为了防止灯丝的氧化和升华，玻璃泡里充有不起反应的惰性气体氩和氮．钨丝灯泡效率低并且寿命短，但是很便宜，它们可以直接从电源得到电，不需要额外的设备．
（1） 一根钨丝被做成“螺旋形线圈”后，其电阻 ________ (选填“变大”、“变小”或“不变” ) ．
（2） 一只普通的灯泡中应用了较多的物理知识，请写出 2个物理知识在灯泡上的应用．
① ________ ；
② ________ ．
（3） 这种 60W的普通钨丝灯泡，在实际使用时与功率是 ________ W的电子节能灯发出的光的亮度相当．
（4） 如果用 11W的电子节能灯代替 60W的白炽灯，通过计算说明，哪个更经济？
5.如图 8.9 所示， 相距 40 km 的 A，B 两地架两条输电线， 电阻共为 800Ω ， 如果在 A，B 间的某处发生短路， 这时接在 A 处的电压表示数为 10 V ， 电流表的示数为 40 mA ， 求发生短路处距 A 处有多远。
六、综合题
1.小超和奶奶一起去菜市场买菜，细心的小超发现奶奶习惯随身携带如图甲所示的电子挂钩秤。小超对电子秤的内部结构很感兴趣，想自己做一个电子挂钩秤，于是利用所学知识设计了一个电子挂钩秤的模拟电路，如图乙所示。轻质弹簧和金属滑片固定在一起（弹簧的电阻不计，滑片的摩擦不计）。在弹性限度内，弹簧伸长量与所受拉力成正比。
（1）小超所设计的电子挂钩秤可以把重物质量信息转化为电信息，更加方便简洁，信息转化的关键环节为：重物质量变化→滑片P的位置变化→电路的 ________ 变化→电压表示数变化；
（2）小超同学准备了以下器材：2节新干电池，定值电阻（10Ω），滑动变阻器（20Ω，1A），电压表（0~3V），弹簧，开关，导线以及其他辅助器材。按照设计的方案进行器材的组装，调节装置，使弹簧自然伸长时，滑片P刚好在A端。通过对测量数据的分析，得出了电阻丝AP之间阻值的与重物质量的关系为：RAP=km（其中RAP表示电阻丝AP之间的阻值，m表示重物质量，k为一常数且k=4Ω/kg）。当所挂重物质量是m0时电压表示数恰好为重物质量是4m0时的2倍，则m0= ________ kg；
（3）经过小组交流后，小超发现所设计的电子挂钩秤刻度不均匀，不便于读数，为了达到测量仪的刻度均匀且实现质量越大，电表示数越大的目的，小超重新设计了如图所示的四种电路，符合要求的电路是 ________ （选填下列字母序号）；
（4）为了提高电子挂钩秤的灵敏度，即需重物质量最大时指针能满偏，小超同学在实验室又找到部分器材。此时，恒压电源共有“3V”、“4V”与“8V”三种，定值电阻共有“10Ω”与“50Ω”两种，滑动变阻器共有“20Ω 1A”与“30Ω 1A”两种，电压表量程只有“0~3V”，电流表量程只有“0~0.6A”。在第3问改进电路基础上，且各元件安全情况下，下列说法中合理的是 ________ 。
A.在所有不同的搭配可行方案中，电源均只能选“8V”
B.在所有不同的搭配可行方案中，定值电阻均只能选“50Ω”
C.在所有不同的搭配可行方案中，滑动变阻器均只能选“30Ω”
D.在所有不同的搭配可行方案中，电源、定值电阻、滑动变阻器的所有规格均可能用到
2.石墨烯﹣﹣改变世界的神奇新材料
一片碳，看似普通，厚度为单个原子，却使两位科学家获得诺贝尔奖．这种全新材料名为“石墨烯”，石墨烯是目前世上最薄、最坚硬的纳米材料，作为电导体，它有着和铜一样出色的导电性；作为热导体，它比目前任何其他材料的导热效果都好，而且它几乎是完全透明的．利用石墨烯，科学家能够研发一系列具有特殊性质的新材料．比如，石墨烯晶体管的传输速度远远超过目前的硅晶体管，因此有希望应用于全新超级计算机的研发；石墨烯还可以用于制造触摸屏、发光板，甚至太阳能电池．如果和其他材料混合，石墨烯还可用于制造更耐热、更结实的电导体，从而使新材料更薄、更轻、更富有弹性，从柔性电子产品到智能服装，从超轻型飞机材料到防弹衣，甚至未来的太空电梯都可以以石墨烯为原料．因此，其应用前景十分广阔．
（1） 这种新材料属于 ________ （填“导体”或“绝缘体”）．
（2） 最近国外研究人员通过引入由多层石墨烯制成的交替散热通道，解决了在交通信号灯和电动汽车中使用半导体材料散热的难题，这是利用石墨烯的 ________ （填选项前的字母）；
A．透光性好 B．硬度大 C．导热性好 D．导电性强
（3） 石墨烯有希望应用于全新超级计算机的研发，是因为 ________
（4） 石墨烯是目前世上至今发现的最薄、最坚硬的纳米材料．针对这一发现同学们提出了以下几个问题，你认为最有价值且可探究的问题是 ________ （填选项前的字母）．
A．“石墨烯的硬度与石墨烯的厚度、面积有什么关系？”
B．“如何提取石墨烯这种物质？”
C．“石墨烯在生活中有什么用处？”
D．“石墨烯为什么很薄？”
3.根据图中提供的信息回答下列各题：
（1） 如图甲所示，当人漂浮在水面上时，水对人的浮力 ________ （选填“大于”、“等于”或“小于”）人的重力；
（2） 如图乙所示，图中图线是小明绘制的某种物质凝固过程的温度-时间图象，则该物质是 ________ （选填“晶体”或“非晶体”）；
（3） 图丙是小明眼睛成像示意图。由图可知，小明需要配戴 ________ （选填“凹”或“凸”）透镜制成的眼镜来矫正视力；
（4） 电阻箱是电学实验中的常用器材。如图丁所示，该电阻箱的读数为 ________ Ω。
4.（1）如图所示是一种定时课间音乐播放装置的原理图：“播放器”有电流通过时会播放音乐，到达设定时间，“定时开关”会自动断开。当“定时开关”处于闭合状态时，指示灯 ________ （选填“会”或“不会”）亮；到达设定时间，“播放器”将会 ________ （选填“开始”或“停止”）播放音乐。
（2）如图所示，一串水果上平行插入锌片和铜片，用导线将水果与LED灯和电流表连接，闭合开关，发现LED灯发光，电流表读数正常，水果在电路中相当于电源，A端是 ________ 极（选填“正”或“负”）；LED灯主要材料是 ________ （选填“导体”“半导体”或“超导体”）。
（3）某导体两端电压为6V时，通过它的电流为0.3A；当该导体两端电压为3V时，通过它的电流为 ________ A，当该导体两端电压为0V时，它的电阻为 ________ Ω。
实验序号
材料
长度L/m
横截面积S/m2
电阻率ρ
电阻R/Ω
1
铜
1.0
1.0×10-7
1.7×10-8
0.17
2
铜
2.0
1.0×10-7
1.7×10-8
0.34
3
铜
1.0
0.5×10-7
1.7×10-8
0.34
4
铁
1.0
1.0×10-7
1.0×10-7
1.0
5
镍铬合金
1.0
1.0×10-7
1.1×10-6
11.0
额定电压(V)
额定功率(W)
效率 (新的时候)
寿命
(h)
每只售价 (元)
每度电费 (元)
白炽灯
220
60
3%
1000
1.5
0.5
电子节能灯
220
11
25%
3000
6
0.5
