物理九年级上册（2024）14.1 电阻同步测试题

这是一份物理九年级上册（2024）14.1 电阻同步测试题，共9页。试卷主要包含了1电阻，6m，此时电流表示数为 0，6W”字样等内容，欢迎下载使用。
一、单选题

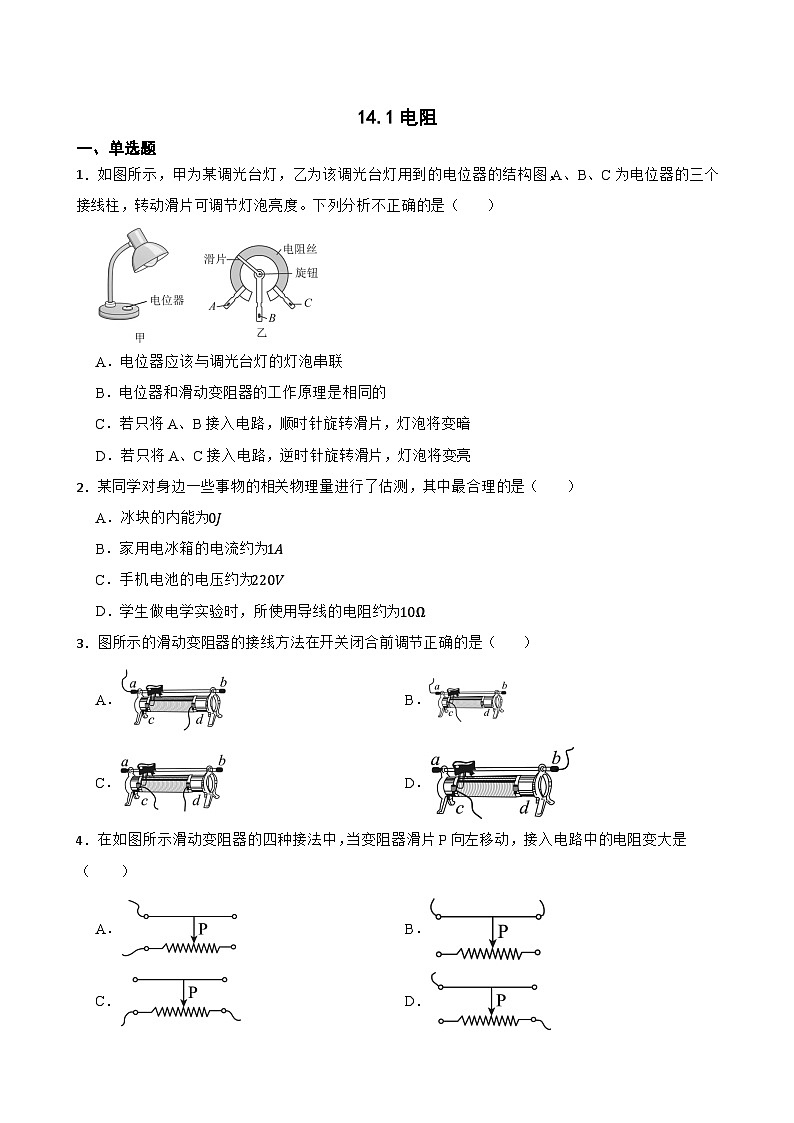

1．如图所示，甲为某调光台灯，乙为该调光台灯用到的电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析不正确的是（ ）
A．电位器应该与调光台灯的灯泡串联
B．电位器和滑动变阻器的工作原理是相同的
C．若只将A、B接入电路，顺时针旋转滑片，灯泡将变暗
D．若只将A、C接入电路，逆时针旋转滑片，灯泡将变亮
2．某同学对身边一些事物的相关物理量进行了估测，其中最合理的是（ ）
A．冰块的内能为0J
B．家用电冰箱的电流约为1A
C．手机电池的电压约为220V
D．学生做电学实验时，所使用导线的电阻约为10Ω
3．图所示的滑动变阻器的接线方法在开关闭合前调节正确的是（ ）
A．B．
C．D．
4．在如图所示滑动变阻器的四种接法中，当变阻器滑片P向左移动，接入电路中的电阻变大是（ ）
A．B．
C．D．

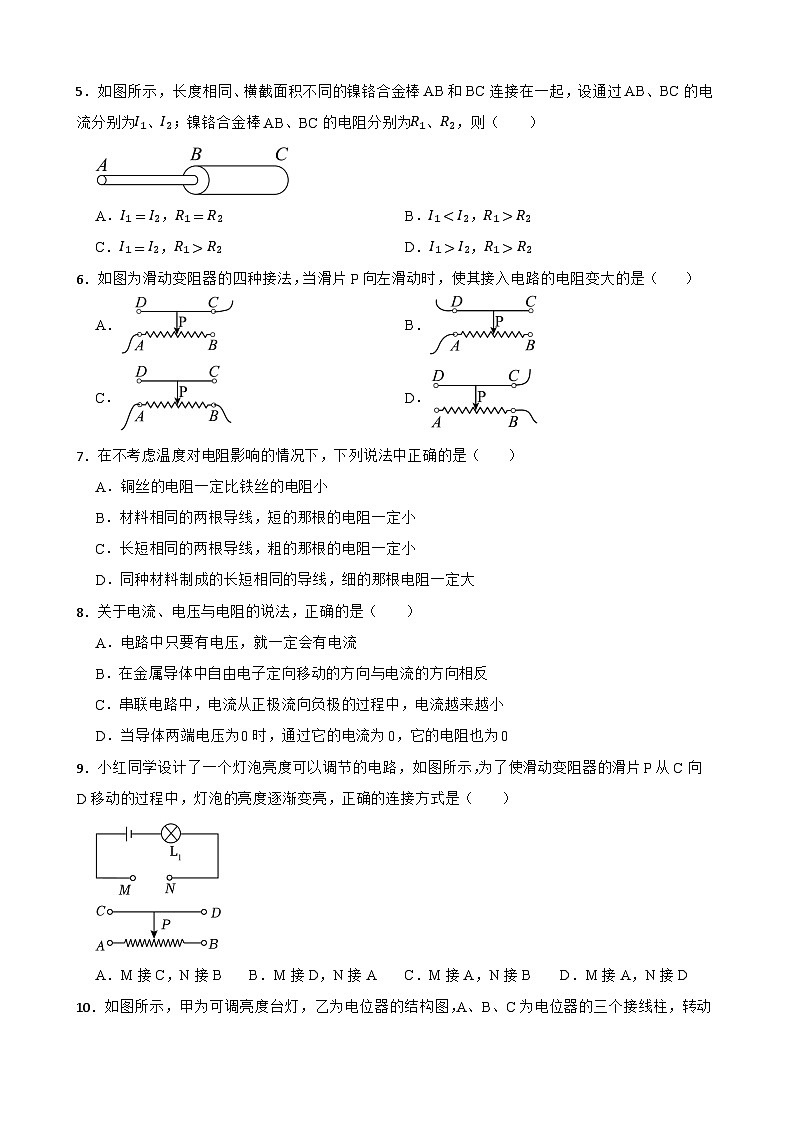

5．如图所示，长度相同、横截面积不同的镍铬合金棒AB和BC连接在一起，设通过AB、BC的电流分别为I1、I2；镍铬合金棒AB、BC的电阻分别为R1、R2，则（ ）
A．I1=I2，R1=R2B．I1R2
C．I1=I2，R1>R2D．I1>I2，R1>R2
6．如图为滑动变阻器的四种接法，当滑片P向左滑动时，使其接入电路的电阻变大的是（ ）
A．B．
C．D．
7．在不考虑温度对电阻影响的情况下，下列说法中正确的是（ ）
A．铜丝的电阻一定比铁丝的电阻小
B．材料相同的两根导线，短的那根的电阻一定小
C．长短相同的两根导线，粗的那根的电阻一定小
D．同种材料制成的长短相同的导线，细的那根电阻一定大
8．关于电流、电压与电阻的说法，正确的是（ ）
A．电路中只要有电压，就一定会有电流
B．在金属导体中自由电子定向移动的方向与电流的方向相反
C．串联电路中，电流从正极流向负极的过程中，电流越来越小
D．当导体两端电压为0时，通过它的电流为0，它的电阻也为0
9．小红同学设计了一个灯泡亮度可以调节的电路，如图所示，为了使滑动变阻器的滑片P从C向D移动的过程中，灯泡的亮度逐渐变亮，正确的连接方式是（ ）
A．M接C，N接BB．M接D，N接AC．M接A，N接BD．M接A，N接D
10．如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（ ）
A．若只将B、C接入电路，顺时针旋转滑片，灯泡变亮
B．若只将A、C接入电路，顺时针旋转滑片，灯泡变亮
C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D．将A、B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显
二、填空题
11．在漫长的历史中，许多科学家为人类做出了越献，为了纪念这些科学家，我们把他们的名作为物理量的单位，如法国物理学家安培的名字作为 单位，电阻的单位是用德国物理学家 的字命名的。
12．如图是一个长方体的金属电阻，材料分布均匀，长、宽、高分别为a、b、c，且a>b>c、当电流沿 （选填“AB”或“CD”或“EF”）方向通过该电阻时，它的电阻最小；当该电阻没有电流流过时，它的电阻 （选填“为零”或“不为零”）。
13．用手边的铅笔可以做很多物理小实验。如图所示，闭合开关，小灯泡发光说明铅笔芯具有较好的 ；将回形针向左移动的过程中发现灯泡亮度变化不明显，应该调换更 （选填“粗”或“细”）的铅笔芯来做此实验；接着加热铅笔芯，发现灯泡亮度逐渐变亮，这一现象说明，温度越高，铅笔芯的电阻越 （选填“大”或“小”）。
14．如图甲所示，是体质检测中的“坐位体前屈测试仪”，其内部简化电路如图乙所示。测试中，被测试的同学向前推动测试仪的滑块（相当于向右移动滑动变阻器的滑片P），则此时电流表的示数将 ，电压表的示数将 （两空均选填“变大”或“变小”）。
15．如图是小明设计的一个简易电子身高测量仪的示意图．其中电源电压恒为6V；R是一只固定着的、竖直放置的硬电阻棒、总长为30cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计．小明用该测量仪对小英的身高进行了测量，测出身高为1.6m，此时电流表示数为 0.15A，电压表示数为3V，滑片恰在电阻棒 ab 的中点位置． 则电阻棒的总电阻是 Ω；当测小天身高时，电流表示数为0.2A，电压表示数为2.4V，则小天的身高为 m．
16．如图所示的电路中，电源电压保持不变，灯泡上标有“6V 3.6W”字样（忽略温度对灯丝电阻的影响）。当只闭合开关S1，滑动变阻器的滑片P在最右端时，滑动变阻器两端的电压U1，R2消耗的功率为P2；接着将滑片移到最左端，再闭合开关S3，此时R2消耗的功率为P2'，电流表的示数变化了 0.8A；当只闭合开关S2、S3，滑片P在中点时， 电压表的示数是3V，滑动变阻器两端的电压为U1'，已知U1： U1'=4 ：3，P2：P2'=l：9，则电源电压是 V；R3的电阻是 Ω。
三、综合题
17．如图1所示为人们所喜爱的电动自行车，它轻便、节能、环保。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。
（1）这车钥匙实质相当于一个 ，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，右手把实质相当于一个 。（前两空填电路元件名称）给电动车充电时，电瓶相当于 （选填“电源”或“用电器”）；
（2）图2是电动车的充电插口，内有金属插脚，在使用过程中绝不能拿硬币、手等去接触；图3是电动车的局部电路图，其中控制器是指电动车利用蓄电池工作的所有用电器。如果硬币卡到充电插口的两个金属插脚，可能会造成 （选填“电池”、“控制器”或“充电插口”）损坏；如果人体触碰蓄电池两极，人 （选填“有”或“无”）危险；
（3）电动自行车两刹车手柄（如图4）中各有一只开关S1和S2；在行驶中用任一只手机刹车时，该手柄上的开关立即断开，电动机停止工作，请用下面左侧元件符号、在右侧方框内设计出符合要求的电路图 。
四、简答题
18．学习了滑动变阻器以后，小腾同学制作了一个简易调光灯，装置如图所示，他把滑动端的金属夹首先夹在了铅笔芯的B端，金属夹向A端移动的过程中，电路中的电灯亮度如何变化?此简易调光灯还有一些不足，请提出你的改进意见。
五、作图题
19．如图所示，甲为小明自制的一个模拟调光台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，请用笔画线代替导线，将图乙中的实物电路连接完整。
六、实验探究题
20．在“探究影响导体电阻大小因素的实验”时，同学们设计了如图所示的实验电路，如表给出了可供选择的几种导体，分别用a、b、c、d四个字母代表。
（1）为了探究导体电阻与导体横截面积的关系，应分别将导线 （选填导线序号）接入电路，闭合开关后，观察比较小灯泡的亮度或 来比较导体电阻的大小；
（2）实验中，分别将导线b、c接入电路，闭合开关后，观察到电流表的示数Ib
