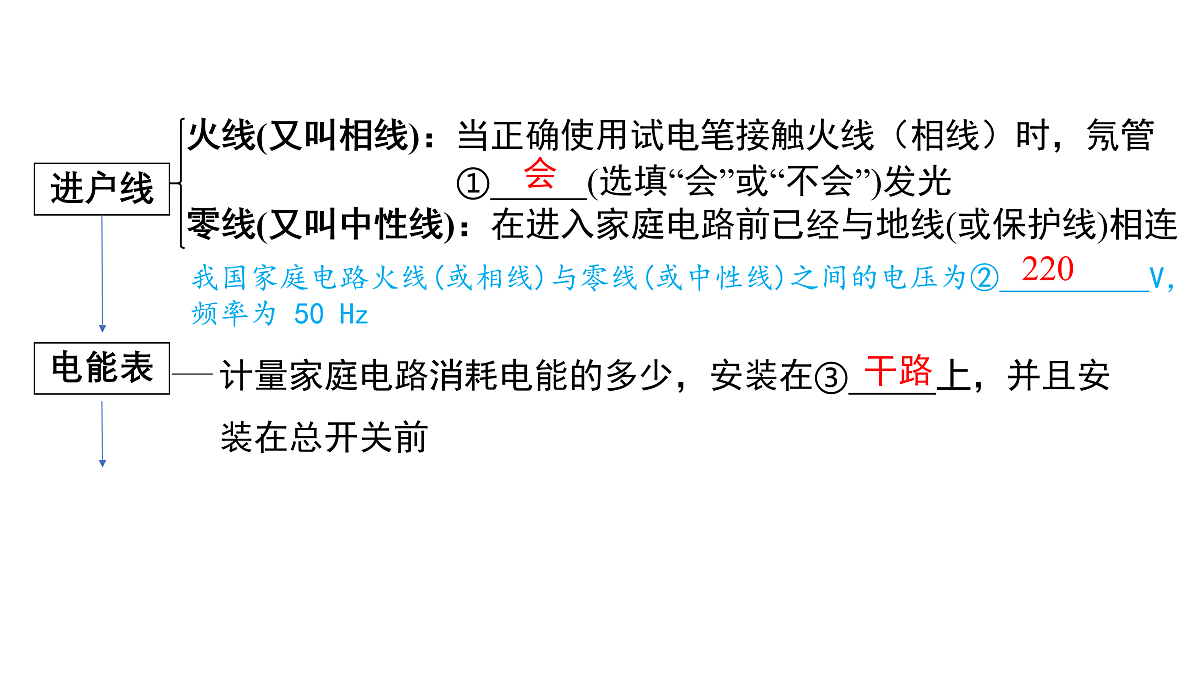

我国家庭电路火线(或相线)与零线(或中性线)之间的电压为② V，频率为 50 Hz
计量家庭电路消耗电能的多少，安装在③ 上，并且安装在总开关前
火线(又叫相线)：当正确使用试电笔接触火线（相线）时，氖管① (选填“会”或“不会”)发光零线(又叫中性线)：在进入家庭电路前已经与地线(或保护线)相连

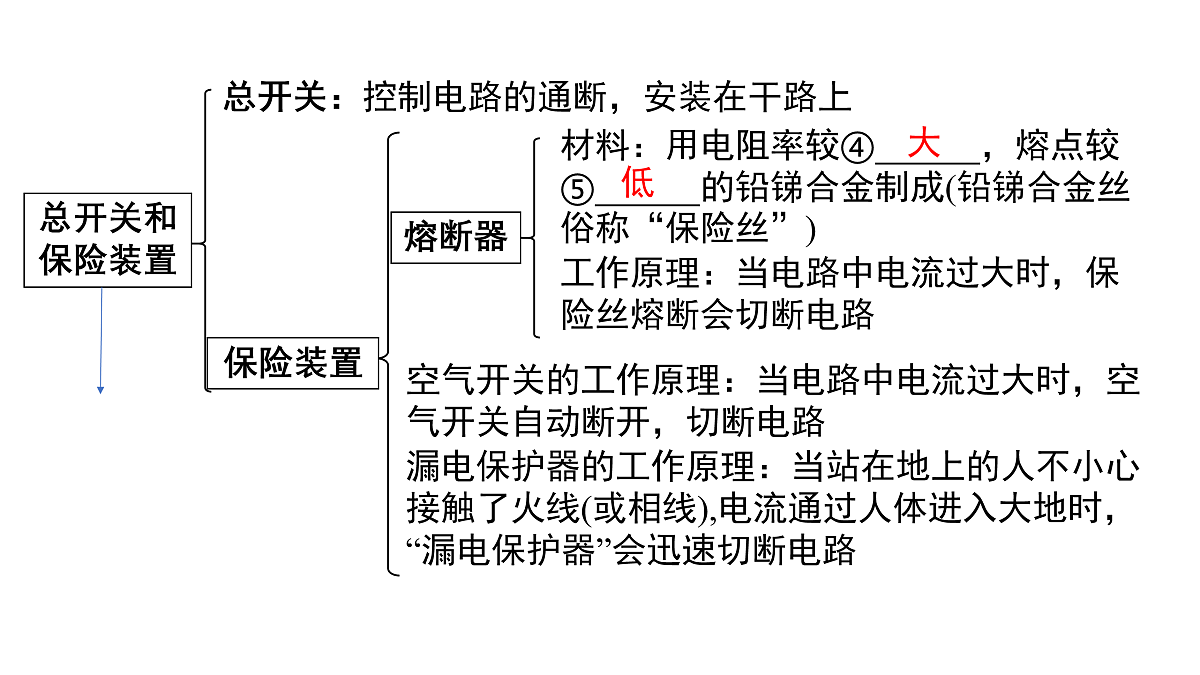

总开关：控制电路的通断，安装在干路上
材料：用电阻率较④ ，熔点较⑤ 的铅锑合金制成(铅锑合金丝俗称“保险丝”)工作原理：当电路中电流过大时，保险丝熔断会切断电路
空气开关的工作原理：当电路中电流过大时，空气开关自动断开，切断电路漏电保护器的工作原理：当站在地上的人不小心接触了火线(或相线),电流通过人体进入大地时，“漏电保护器”会迅速切断电路
两孔的接法：“左零右火”（或“左中右相”）三孔的接法：“左零右火上接地” （或“左中右相上保护”）三脚插头：较长的脚接用电器的⑧ ，以使外壳带电时 能及时将电流导入大地
与控制它的开关串联，开关接在⑥ 与用电器之间；各用电器之间是⑦ 联的
结构：笔尖金属体、 ⑨ 、高阻值电阻、弹簧、金属笔卡 (或笔尾金属体)等原理：当有电流从笔尖流过电阻、氖管、弹簧、金属笔卡和人 体流向大地时，有电流通过氖管，氖管发光作用：辨别⑩ 和⑪ ；检验电气设备外壳是否带电使用方法：手指按住⑫ ，用笔尖接触 被测物体观察氖管是否发光
金属笔卡(或笔尾金属体)
使用时，人体一定不能与笔尖接触

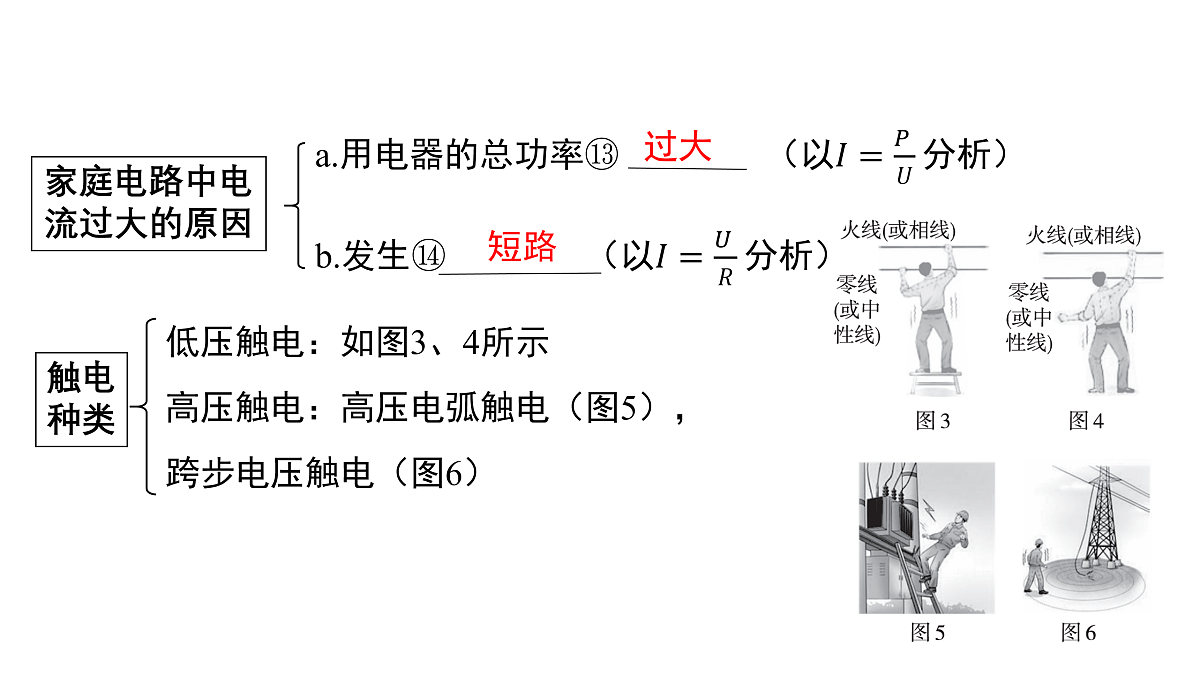

家庭电路中电流过大的原因
低压触电：如图3、4所示高压触电：高压电弧触电（图5），跨步电压触电（图6）
（1）不接触⑮ 带电体，不靠近⑯ 带电体（2）高大建筑物顶端要安装针状金属物——⑰ ，雷雨天气不要到大树下避雨（3）更换灯泡、搬动电器前应 ⑱ 电源开关（4）不弄湿用电器，不损坏绝缘层（5）保险装置、插座、导线、家用电器等达到使用寿命应及时更换（6）带金属外壳的用电器使用三脚插头和三孔插座，外壳要接地
考点1 家庭电路的组成
1.如图所示的家用电饭锅，其金属外壳通过插座的___（选填“A”“B”或“C”）孔接地线。
1-1.[2025哈尔滨二模]图甲是小瑜家配电箱里的空气开关，它会在电路发生____________的情况下自动切断电路，以保证安全。图乙是小文家楼道里的声光控延时开关，声控传感元件能把声信号转化为____信号来控制开关。
2.破损电线的金属部分裸露在外容易发生触电事故,若你发现有人触电,应立即采取什么措施?（写出一条即可）
答：用干木棒等绝缘体使人与电线脱离接触（或迅速切断电源，合理即可）
2-1.下列符合安全用电原则的是_____。（填选项前字母）
A.有金属外壳的电器一定要接地线B.在高压线附近玩耍C.不用湿手触摸开关D.厨房电器起火，应立即泼水灭火E.边充电边用手机看视频F.多个大功率用电器同时使用同一插线板G.有人触电时应立即用手将触电者与电源拉开H.空气开关“跳闸”后，赶紧将其复位
考点3 家庭电路故障（2026预测考点）
3-1.[2025常州中考改编]（多选）如图所示的家庭电路，闭合开关，灯泡发光，一段时间后，突发熔丝熔断，下列电路故障中会导致熔丝熔断的是( )
A.开关处短路B.开关处断路C.灯泡处短路D.插座内左右金属片接触
考点4 家庭电路作图（2026预测考点）
4.[2025甘肃中考]小安家的某个三孔插座经常连接大功率用电器，为了用电安全，他想在三孔插座上串联一个保险丝后再接入家庭电路，请在图中用笔画线表示导线帮小安完成电路连接。
4-1.[2025东莞二模改编]如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：同时闭合声控开关和光控开关，电灯才能亮。
考点5 焦耳定律的应用
5.电流热效应引发的用电事故屡屡发生,其中很多是由于电路老化或电线选择不规范所致。如家庭电线使用时间过长,出现绝缘皮老化脱落;空调等大功率用电器选用电线过细。请用焦耳定律说明大功率用电器连接细电线存在安全隐患的原因。
（1）请结合所学知识分析快充接口A更粗的原因。
答：快充状态时电线中的电流大于慢充状态时的电流，接口更粗说明对应的充电线更粗，相同条件下导线的电阻更小，根据焦耳定律可知，可减少充电线产生的热量以保障线路安全。
（2）请你解释高压快充技术能提高充电速度的原因。
实验22 探究电流产生的热量与哪些因素有关
. .
. .
偶然性对实验结果的影响
1.小天和小星在老师的指导下探究“电流产生的热量与哪些因素有关”。如图甲所示，他们在两个完全相同的烧瓶中分别装入初温和质量都相等的煤油，插入相同的温度计，然后分别装入阻值不同的电阻丝进行实验。
（1）请你帮忙完成图甲中的实物电路的连接，使电路能达到探究______对电热的影响的目的。
（2）该实验中，小天通过观察____________的变化来比较电阻产生热量的多少，这是________（选填“转换法”“控制变量法”或“比值定义法”）。
在电流和通电时间相同时，电阻越大，电流通过导体产生的热量越多
选用的器材不复杂，并且实验现象直观且用时较短（合理即可）
（6）实验评估 评估上述小星的实验时，小天认为:串联电路中不同阻值的电阻丝两端所分电压不同,那么电流产生的热量与电阻大小有关的结论似乎不可靠。如果改变两电阻丝为并联,能否合理完成对探究导体产生的热量与电阻的关系的方案设计?______。请你说明理由:_____________________________________________________________________________________。
两电阻丝并联时,电压相同,由于电阻不同,电流也不同,不能控制电流相同,所以不能完成方案设计
1.[2025长春中考]下列利用电流的热效应工作的用电器是( )
A.电风扇B.电冰箱C.电水壶D.电视机
2.[2025陕西中考]关于家庭电路和安全用电，下列说法不正确的是( )
A.用电器的开关要与火线连接B.家用电器的金属外壳需要接地C.手机充电结束后，及时拔下充电器D.绝缘皮破损的电线仍能安全使用
3.[2025深圳三模]春节到来之际，为了过个“平安年”，深圳义工对小明家的电路进行了检修。下列说法正确的是( )
4.[2025武汉中考]图甲是一个常用的插线板，图乙是其内部元件连接的示意图。将一盏台灯的插头插入插线板的插孔内，闭合插线板开关和台灯开关，台灯正常发光。下列说法正确的是( )
A.断开插线板开关，台灯仍正常发光B.断开台灯开关，指示灯会熄灭C.若指示灯断路，台灯仍正常发光D.若台灯内部短路，指示灯会被烧坏
