2026年湖南中考物理一轮复习-教材知识巩固-第三单元　电学第十六讲　第2节　焦耳定律 课件

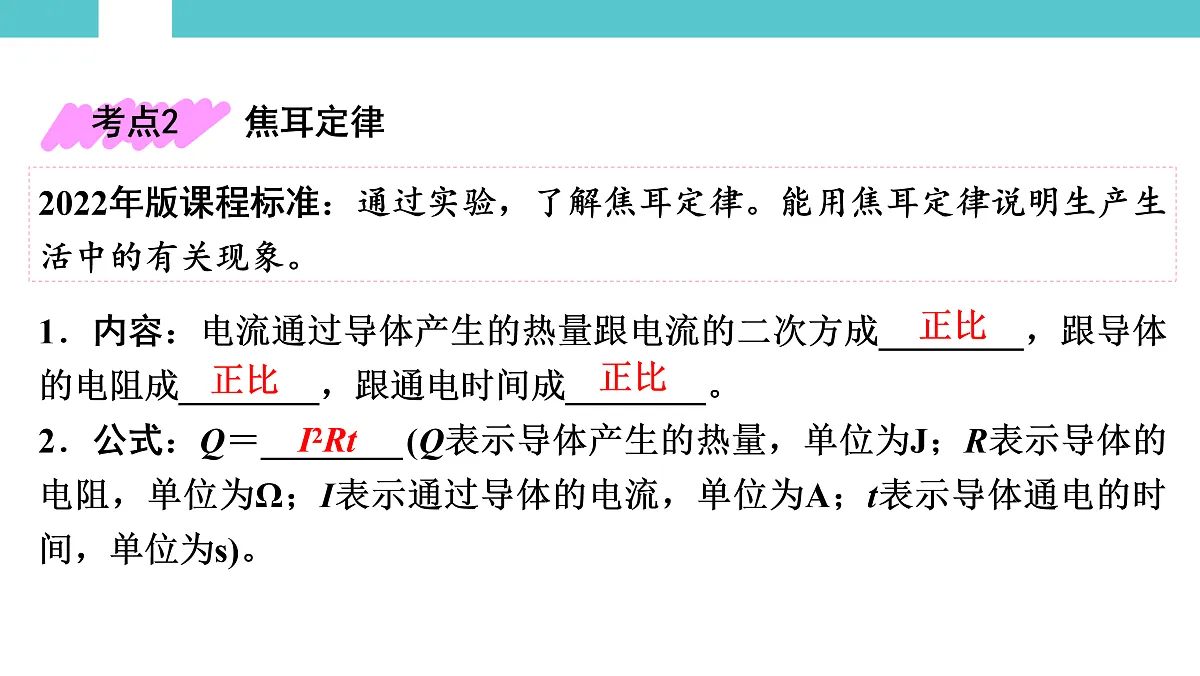

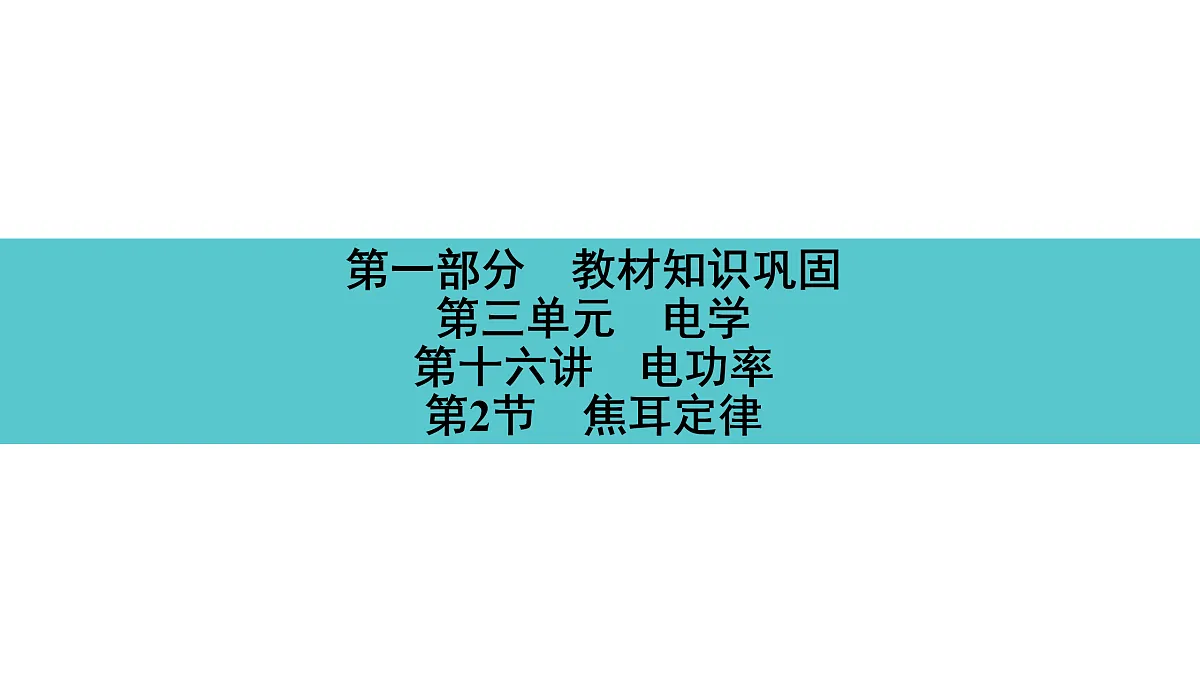

第一部分　教材知识巩固第三单元　电学第十六讲　电功率第2节　焦耳定律电流的热效应1．定义：电流通过导体时会发热，将电能转化为________，这种现象称为电流的热效应。 2．影响因素：通过导体的电流越大，导体的电阻越大，通电时间越长，电流产生的热量越______。 内能多1．[人教“演示”、教科“演示实验”改编题]如图所示是“探究电流通过导体时产生的热量的多少与哪些因素有关”的实验装置。两个透明容器内密封着等量的空气，R2＝2R1，R3＝R4＝R5。两个装置都是通过__________________________来显示产生电热的多少的，这里用到的研究方法是________法。甲图装置可以用来探究电流的热效应与________的关系，闭合开关一段时间后后，______侧U形管中液面高度差较大。乙图装置可以用来探究电流的热效应与________的关系。闭合开关一段时间后后，左侧U形管中液面的高度差较______。这个实验用到的另一种研究方法是____________法。 U形管两侧液面的高度差转换电阻右电流大控制变量2．[人教“练习与应用”改编题]有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热，加速老化，甚至引起火灾，原因是通电时连接处的电阻比别处的电阻______，在相同时间内产生的热量较______。 大多焦耳定律2022年版课程标准：通过实验，了解焦耳定律。能用焦耳定律说明生产生活中的有关现象。1．内容：电流通过导体产生的热量跟电流的二次方成________，跟导体的电阻成________，跟通电时间成________。 2．公式：Q＝________(Q表示导体产生的热量，单位为J；R表示导体的电阻，单位为Ω；I表示通过导体的电流，单位为A；t表示导体通电的时间，单位为s)。 正比正比正比I2Rt3．电热与电功的关系(1)在电热器(纯电阻电路)中，电流通过电热器放出的热量________电功，即Q＝W＝UIt＝Pt。 (2)在其他电路(如含有电动机的电路)中，仅有少量电能转化为内能，大部分电能转化为其他形式的能，电热________电功。 等于小于3．[人教“练习与应用”改编题]电热水壶工作时，利用的是电流的_____ 效应。小明将额定功率为1 000 W，烧水效率为40%的电热水壶接入电路中，若该电热水壶正常工作，则在一个标准大气压下，要将1 L水从20 ℃加热至沸腾，需要________min。[ρ水＝1.0×103 kg/m3，c水＝4.2×103 J/(kg·℃)] 热14电热的利用和防止1．利用：电热水器、电饭锅、电熨斗、电热孵化器等。2．防止：散热器、散热片、散热孔、电脑的微型风扇等。焦耳定律的理解及应用1．(2023·湘潭)取口香糖锡纸，剪成如图所示的形状，其中AB和CD段等长。戴好防护手套，将锡纸条(带锡的一面)两端连接到电池的正、负极上，发现锡纸条很快开始冒烟、着火。下列分析正确的是(　 　)A．通过AB和CD段的电流不相等B．正常情况下，AB段会先着火C．AB和CD段的电压相等D．AB和CD段的电阻相等B2．(2025·湖南)输电线路大范围覆冰给工业生产和日常生活带来了许多困扰。目前常用大电流通过导线产生的热量融冰，这是利用电流的______效应；还可以在线路表面涂上光热材料，吸收太阳辐射融冰，其中太阳能属于______再生能源。 3．(2023·益阳)有三个用电器，一个是“220 V60 W”的电风扇，一个是“220 V　40 W”的电热毯，另一个是“220 V　45 W”的LED节能灯，都正常工作相同的时间，产生热量最多的用电器是__________，若该用电器工作时的实际电压只有额定电压的80%，则它在100 s内产生的热量为_________J(不考虑温度对其电阻的影响)。 热可电热毯2 5604．(2024·长沙)小明为爷爷设计了一款有“速热”和“保温”两挡的防寒服，内部电路简化图如图所示。电源两端电压为6 V，电热丝R1、R2的阻值恒定，R1＝4 Ω。(1)只闭合开关S1时，通过R1的电流是多大?(2)只闭合开关S1时，R1的电功率是多少?(3)电源两端电压为6 V时，“速热”挡的电功率为36 W。若更换成电压为5 V的电源，则使用“速热”挡通电10 s产生的热量是多少?  探究电流产生的热量与哪些因素有关5．(2022·常德)用如图所示的实验装置探究“电流通过导体时产生的热量与什么因素有关”。以下说法中不正确的是(　 　)A．观察温度计的示数比较电流产生的热量B．该实验装置可以探究通电时间一定时，导体产生的热量与电阻的关系C．该实验装置还可以探究通电时间一定时，导体产生的热量与电流的关系D．甲、乙两瓶中可以装质量相同的不同液体D
