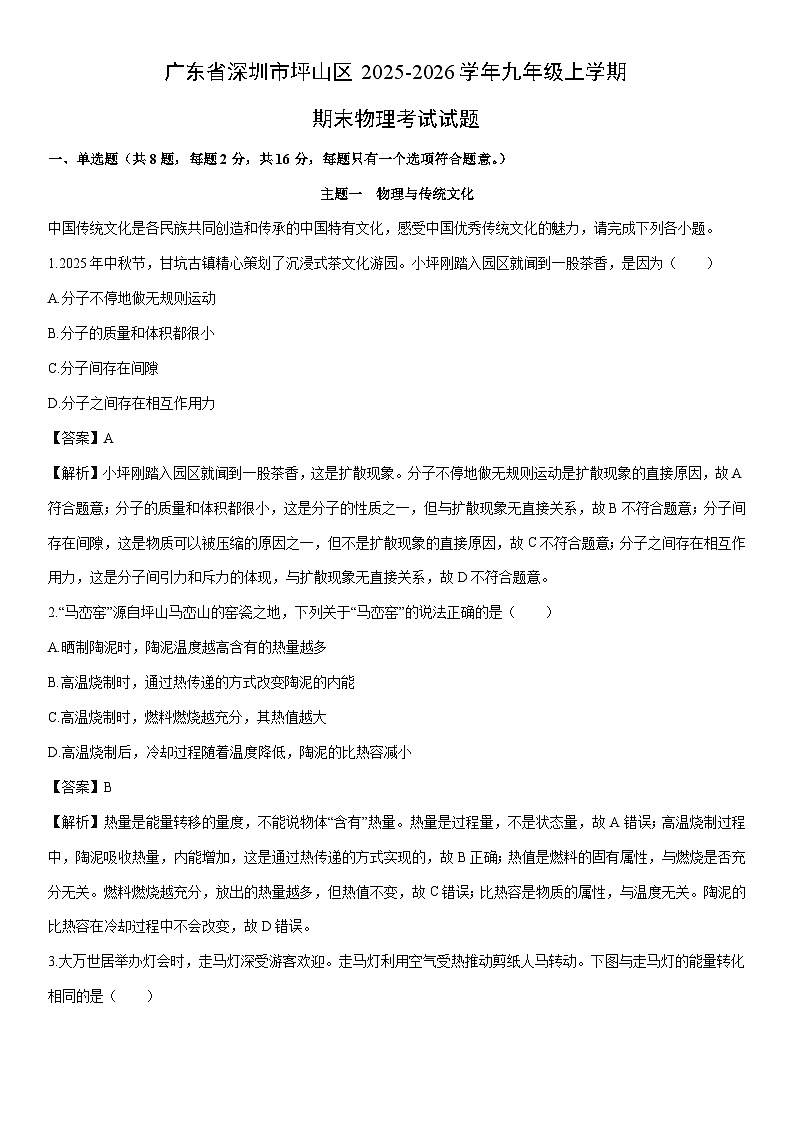

2025-2026学年广东省深圳市坪山区九年级上学期期末考试物理试卷（解析版）

这是一份2025-2026学年广东省深圳市坪山区九年级上学期期末考试物理试卷（解析版），共15页。试卷主要包含了单选题，非选择题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
一、单选题（共8题，每题2分，共16分，每题只有一个选项符合题意。）
主题一 物理与传统文化
中国传统文化是各民族共同创造和传承的中国特有文化，感受中国优秀传统文化的魅力，请完成下列各小题。
1.2025年中秋节，甘坑古镇精心策划了沉浸式茶文化游园。小坪刚踏入园区就闻到一股茶香，是因为（ ）
A.分子不停地做无规则运动
B.分子的质量和体积都很小
C.分子间存在间隙
D.分子之间存在相互作用力
【答案】A
【解析】小坪刚踏入园区就闻到一股茶香，这是扩散现象。分子不停地做无规则运动是扩散现象的直接原因，故A符合题意；分子的质量和体积都很小，这是分子的性质之一，但与扩散现象无直接关系，故B不符合题意；分子间存在间隙，这是物质可以被压缩的原因之一，但不是扩散现象的直接原因，故C不符合题意；分子之间存在相互作用力，这是分子间引力和斥力的体现，与扩散现象无直接关系，故D不符合题意。
2.“马峦窑”源自坪山马峦山的窑瓷之地，下列关于“马峦窑”的说法正确的是（ ）
A.晒制陶泥时，陶泥温度越高含有的热量越多
B.高温烧制时，通过热传递的方式改变陶泥的内能
C.高温烧制时，燃料燃烧越充分，其热值越大
D.高温烧制后，冷却过程随着温度降低，陶泥的比热容减小
【答案】B
【解析】热量是能量转移的量度，不能说物体“含有”热量。热量是过程量，不是状态量，故A错误；高温烧制过程中，陶泥吸收热量，内能增加，这是通过热传递的方式实现的，故B正确；热值是燃料的固有属性，与燃烧是否充分无关。燃料燃烧越充分，放出的热量越多，但热值不变，故C错误；比热容是物质的属性，与温度无关。陶泥的比热容在冷却过程中不会改变，故D错误。

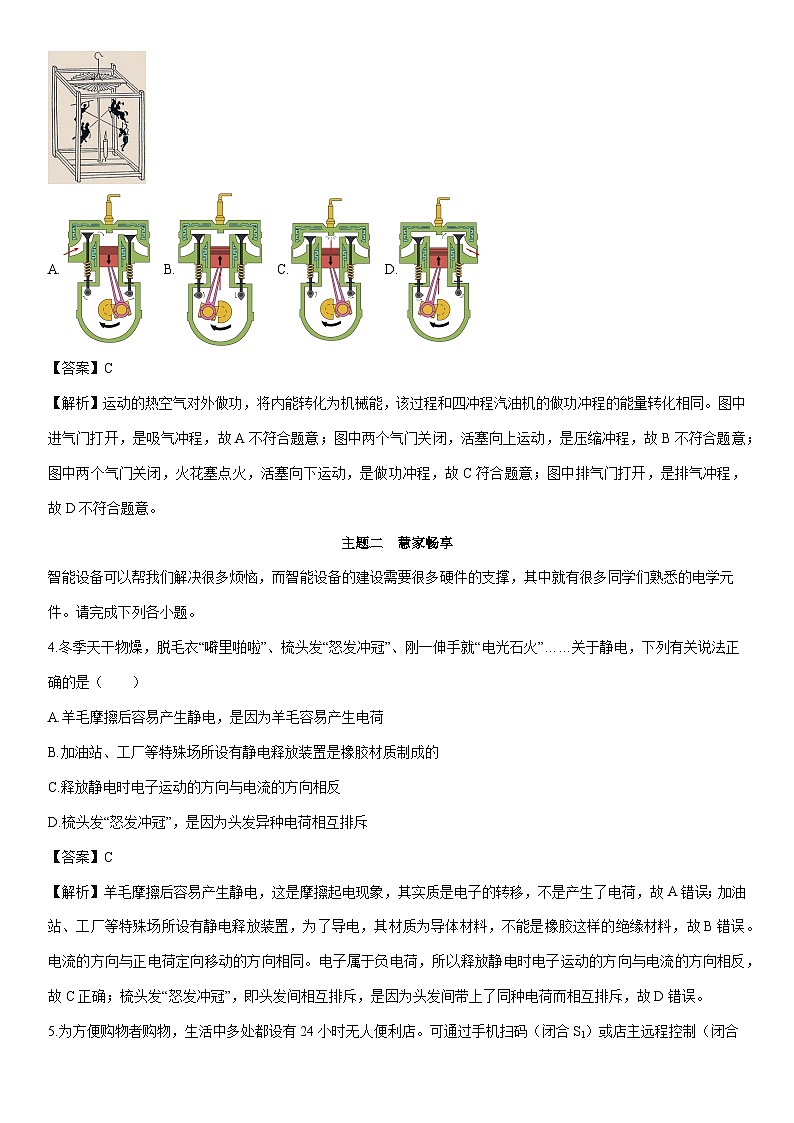

3.大万世居举办灯会时，走马灯深受游客欢迎。走马灯利用空气受热推动剪纸人马转动。下图与走马灯的能量转化相同的是（ ）
A. B. C. D.
【答案】C
【解析】运动的热空气对外做功，将内能转化为机械能，该过程和四冲程汽油机的做功冲程的能量转化相同。图中进气门打开，是吸气冲程，故A不符合题意；图中两个气门关闭，活塞向上运动，是压缩冲程，故B不符合题意；图中两个气门关闭，火花塞点火，活塞向下运动，是做功冲程，故C符合题意；图中排气门打开，是排气冲程，故D不符合题意。
主题二 慧家畅享
智能设备可以帮我们解决很多烦恼，而智能设备的建设需要很多硬件的支撑，其中就有很多同学们熟悉的电学元件。请完成下列各小题。
4.冬季天干物燥，脱毛衣“噼里啪啦”、梳头发“怒发冲冠”、刚一伸手就“电光石火”……关于静电，下列有关说法正确的是（ ）
A.羊毛摩擦后容易产生静电，是因为羊毛容易产生电荷
B.加油站、工厂等特殊场所设有静电释放装置是橡胶材质制成的
C.释放静电时电子运动的方向与电流的方向相反
D.梳头发“怒发冲冠”，是因为头发异种电荷相互排斥
【答案】C
【解析】羊毛摩擦后容易产生静电，这是摩擦起电现象，其实质是电子的转移，不是产生了电荷，故A错误；加油站、工厂等特殊场所设有静电释放装置，为了导电，其材质为导体材料，不能是橡胶这样的绝缘材料，故B错误。电流的方向与正电荷定向移动的方向相同。电子属于负电荷，所以释放静电时电子运动的方向与电流的方向相反，故C正确；梳头发“怒发冲冠”，即头发间相互排斥，是因为头发间带上了同种电荷而相互排斥，故D错误。

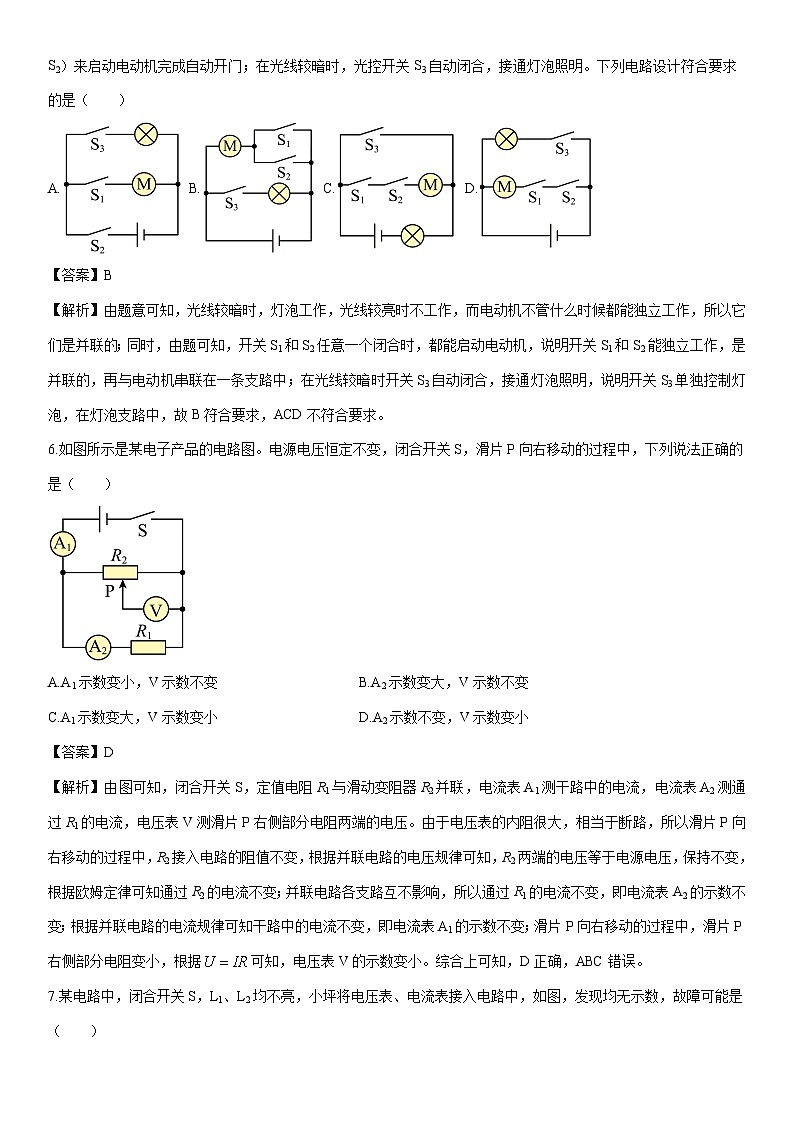

5.为方便购物者购物，生活中多处都设有24小时无人便利店。可通过手机扫码（闭合S1）或店主远程控制（闭合S2）来启动电动机完成自动开门；在光线较暗时，光控开关S3自动闭合，接通灯泡照明。下列电路设计符合要求的是（ ）
A. B. C. D.
【答案】B
【解析】由题意可知，光线较暗时，灯泡工作，光线较亮时不工作，而电动机不管什么时候都能独立工作，所以它们是并联的；同时，由题可知，开关S1和S2任意一个闭合时，都能启动电动机，说明开关S1和S2能独立工作，是并联的，再与电动机串联在一条支路中；在光线较暗时开关S3自动闭合，接通灯泡照明，说明开关S3单独控制灯泡，在灯泡支路中，故B符合要求，ACD不符合要求。
6.如图所示是某电子产品的电路图。电源电压恒定不变，闭合开关S，滑片P向右移动的过程中，下列说法正确的是（ ）
A.A1示数变小，V示数不变B.A2示数变大，V示数不变
C.A1示数变大，V示数变小D.A2示数不变，V示数变小
【答案】D
【解析】由图可知，闭合开关S，定值电阻R1与滑动变阻器R2并联，电流表A1测干路中的电流，电流表A2测通过R1的电流，电压表V测滑片P右侧部分电阻两端的电压。由于电压表的内阻很大，相当于断路，所以滑片P向右移动的过程中，R2接入电路的阻值不变，根据并联电路的电压规律可知，R2两端的电压等于电源电压，保持不变，根据欧姆定律可知通过R2的电流不变；并联电路各支路互不影响，所以通过R1的电流不变，即电流表A2的示数不变；根据并联电路的电流规律可知干路中的电流不变，即电流表A1的示数不变；滑片P向右移动的过程中，滑片P右侧部分电阻变小，根据可知，电压表V的示数变小。综合上可知，D正确，ABC错误。
7.某电路中，闭合开关S，L1、L2均不亮，小坪将电压表、电流表接入电路中，如图，发现均无示数，故障可能是（ ）
A.灯L1断路 B.灯L1短路 C灯L2断路 D.灯L2短路
【答案】A
【解析】由图可知，闭合开关S，L1、L2串联，电压表测L2两端的电压，电流表测电路中的电流。串联电路只有一条电流的路径，电流表无示数说明电路中某处断路；电压表无示数，说明电压表不能与电源连通，则故障可能是灯L1断路，故A正确，BCD错误。故选A。
8.下面是某品牌电动自行车的电路，当电动机转速超过一定值时，电铃会自动报警，下列说法正确的是（ ）
A.旋钮OP绕O点逆时针转动时，电动机转速变快
B.为防止生锈，触头F的材质为铜
C.电磁铁E的右端为N极
D.左边电路电流比较小时，电铃不会报警，是因为电流比较小时电磁铁E没有磁性
【答案】C
【解析】由图可知左边电路中，滑动变阻器R与电磁铁、电动机串联。旋钮OP绕O点逆时针转动时，R接入电路的阻值变大，电路的总电阻变大，根据欧姆定律可知电路中的电流变小，电动机的转速变慢，故A错误；由题意可知，当电磁铁的磁性增强到一定程度时，触头F被电磁铁吸引，右边电路接通，电铃报警，所以F应为铁类物质，故B错误；在左边电路中，电磁铁中的电流从其左侧下方流入、右侧上方流出，根据安培定则可知电磁铁左端为S极、右端为N极，故C正确；左边电路电流比较小时，电磁铁有磁性，但磁性较弱，不能把触头F吸引过来，从而连通右边电路，所以电铃不会报警，故D错误。
二、非选择题（共54分）
主题三 物理与科技创新
9.如图是电动车的充电插口，内有金属插脚，使用过程中绝不能拿硬币、手等去触碰；这是因为如果用硬币触碰，相当于电源________（选填“短路”或“断路”）。充电过程是将电能转化为蓄电池的__________能。
【答案】短路；化学
【解析】因为硬币是导体，当用硬币触碰电动车充电插口的金属插脚时，会使电源的正负极直接相连，形成较大电流，这相当于电源短路。
在对蓄电池充电过程中，蓄电池消耗电能，并将电能转化为化学能储存起来。
10.如图所示是一种先进的“旋转焊接”技术。不旋转的铝块在强大压力作用下顶住高速旋转的铜块，通过________（选填“做功”或“热传递”）的方式，使两者接触处温度急剧升高进而熔化，两种分子相互渗透，由于分子间________（选填“引力”或“斥力”）的作用，使它们紧密结合在一起。
【答案】做功；引力
【解析】当铝块与铜块相互摩擦时，使两者接触处的内能增大，温度急剧升高，即摩擦生热，是通过做功的方式改变物体的内能的。
接触处两种金属的分子互相渗透，由于分子间引力的作用使它们紧密结合在一起。
11.深圳技术大学教师领衔开发的无人小车能在地铁非高峰时段自主配送，这是通过__________（选填“电磁波”或“超声波”）来实现在地铁上的精准定位。无人车的转向和直行的动作，是通过内部的芯片来实现。芯片是__________（选填“超导体”、“半导体”）材料制成的。
【答案】电磁波；半导体
【解析】无人小车要在地铁上实现精准定位，而电磁波具备定位精确以及能高效传输信息等特性，深圳技术大学教师领衔开发的无人小车能在地铁非高峰时段自主配送，这是通过电磁波来实现在地铁上的精准定位。
半导体材料的导电性能介于导体和绝缘体之间 ，芯片是利用半导体材料制成。
12.如图甲所示是一只糖画笔，电路原理图如图乙所示。电源电压为5V，正常发热的功率为40W，开关闭合电热丝温度升高，这是利用电流的__________效应工作的，通电2min产生的热量为__________J；若使用时温度太低无法加热笔内绘画材料，可以__________（选填“增大”或“减小”）电热丝的阻值。
【答案】热；4800；减小
【解析】电热丝通电时，电流通过导体，将电能转化为内能，这种现象叫做电流的热效应。糖画笔工作时，电热丝温度升高，是利用了电流的热效应；
糖画笔工作时，电能全部转化为内能，电流产生的热量Q等于电流所做的功W，通电2min产生的热量
根据可知，在电源电压U不变的情况下，若使用时温度太低无法加热笔内绘画材料，需要增大发热功率，可以减小电热丝的阻值。
三、作图题（每小题2分，共4分）
13.（1）如图所示，通电螺线管左端为S极，小磁针处于静止状态。请在括号内标出小磁针左侧的极性和电源左端的极性。
（2）小坪若通过三孔插座给扫地机器人充电，插座由开关控制。请在图中用笔画表示导线将三孔插座和开关连接在家庭电路中。
【答案】（1）；
（2）
主题四 物理与工程实践
四、实验题
14.为了探究“电流与导体两端电压的关系”的实验，小雨准备了以下器材：电压恒定的电源（6V）、定值电阻（10Ω）、电流表（0~0.6A）、电压表（0~15V）、滑动变阻器（50Ω 1A）等。
（1）实验中实物图电压表测__________两端的电压；连接电路前，应将开关__________。
（2）小雨按图甲连接好电路后，闭合开关，发现电压表示数接近电源电压，电流表有示数，电路故障为________（选填答案序号）。
A.电流表处存在断路 B.滑动变阻器短路 C.定值电阻R断路
（3）小雨根据实验数据绘制的I-U图像，如图乙所示，分析图像初步得到结论：电阻一定时，通过导体的电流与导体两端的电压成_________比，你得出此结论的理由是：_______
____________________________________；
（4）另一同学在实验过程中误将定值电阻接成了小灯泡，所绘制的I-U图像如丙图所示，发现图像并不是一条直线，原因是____________________________________________。
（5）做完该实验后，小雨又找来阻值分别为5Ω、15Ω、20Ω、25Ω的四个定值电阻，用来做“探究电流与电阻的关系”的实验，该实验需要控制定值电阻两端的电压不变，为了保证完成该实验，小雨能选取的定值电阻两端的电压范围是__________V~3V。
【答案】（1）定值电阻R；断开；（2）B；（3）正；电压与电流的比值恒定；（4）小灯泡灯丝电阻随温度升高而增大；（5）2
【解析】（1）由图甲可知，实验中实物图电压表并联在定值电阻R两端，测定值电阻R两端的电压。
为保护电路，连接电路前，应将开关断开。
（2）闭合开关，发现电流表有示数，说明电路是通路，电压表示数接近电源电压，说明电压表与电源连通，电压表测电源电压，则故障为滑动变阻器短路，故AC不符合题意，B符合题意。
（3）如图乙所示，图像为经过坐标原点的直线，则导体两端电压与通过导体的电流之比为一定值，即电阻一定时，通过导体的电流与导体两端的电压成正比。
（4）小灯泡的电流随电压变化的图像不是一条直线，是因为小灯泡灯丝的电阻是变化的，灯丝电压的升高时，灯丝的温度升高，灯丝电阻变大。
（5）将25Ω的定值电阻接入电路，并将滑动变阻器（50Ω，1A）的滑片移到阻值最大处，根据串联分压原理则有，解得。所以小雨能选取的定值电阻两端的电压至少为2V，选取的定值电阻两端的电压范围是2~3V。
15.小坪用以下实物图测量小灯泡正常发光时的电阻。小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电源电压为6V，有R1（10Ω 0.5A）、R2（20Ω 0.5A）、R3（200Ω 0.2A）三种规格的滑动变阻器可供选择。
（1）该实验的原理是____________。
（2）闭合开关前，滑动变阻器的滑片要移到_________端（选填“A”或者“B”）。
（3）滑片P滑到图甲中某一位置时，电压表示数如图乙所示为_________V，若想测量小灯泡正常发光时的电阻，应将图甲中滑片P向_________（选填“A”或“B”）端移动。由图丙可计算出小灯泡正常发光时的电阻是_________Ω；
（4）若要实现实验目的，滑动变阻器应选择_________（选填“R1”“R2”或“R3”）。
（5）小坪还想计算小灯泡的额定功率。当灯泡实际电压为额定电压一半时的实际功率为P1，当灯泡实际电流为额定电流一半时的实际功率为P2，P1_____P2（选填“>”“；（6）0.225
【解析】（1）测量小灯泡的电阻的实验原理是。
（2）为了保护电路，闭合开关前，滑动变阻器的滑片要移动阻值最大端，即A端。
（3）电压表示数如图乙所示，选择的量程为0~3V，分度值为0.1V，其示数为2.2V。
若想测量小灯泡正常发光时的电阻，应增大小灯泡两端电压，减小滑动变阻器两端电压，根据串联分压可知，滑片要向阻值小的方向移动，即滑片P向B端移动。
由图丙可知，小灯泡正常发光时的电阻为。
（4）电源电压为6V，因串联电路中总电压等于各分电压之和，所以，灯正常发光时，滑动变阻器两端电压。
由图丙，小灯泡正常发光时电流为0.2A，由串联电路电流规律及欧姆定律，则小灯泡正常发光时滑动变阻器连入电路的电阻为。
由图丙可知，小灯泡两端电压大于额定电压时，电路中的电流会大于0.2A，故滑动变阻器应选择。
（5）若小灯泡正常发光时的电阻不变，则小灯泡的额定功率为。
若灯丝电阻不变，则当灯泡实际电压为额定电压一半时的实际功率为。
因为灯丝的电阻随温度的升高而增大，当电压降低时，电阻减小，所以。
若灯丝电阻不变，当灯泡实际电流为额定电流一半时的实际功率为。
因为灯丝的电阻随温度的降低而减小，当电流减小时，电阻减小，所以。
综上可知。
（6）若琴琴将该灯泡与20Ω的定值电阻串联接在4.5V的电源上，由图丙，若通过小灯泡的电流为0.15A，小灯泡两端的电压为1.5V，根据串联电路电流的规律及欧姆定律可知，定值电阻的电压为。
由串联电路电压的规律，可知电源电压恰好为4.5V，所以小灯泡的电流为0.15A，符合题意，则小灯泡的实际功率为。
主题五 物理与生活运用
五、计算题
16.为了解家中用电情况，小坪对家庭电器用电情况进行调查，情况如下。家庭电路电压为220V。
（1）求电水壶正常工作时的电流。
（2）求电水壶正常工作时的电阻。
（3）表中的厨房电器在调查时段内总共消耗的电能为多少kW·h？
【答案】（1）；（2）；（3）0.54kW·h
【解析】（1）电水壶正常工作时的电流
（2）电水壶正常工作时的电阻
（3）电饭煲消耗的电能
灯消耗的电能
总电能
17.体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R0=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0~0.6A，踏板重力不计，求：
（1）当体重计空载时，R的电阻是___________Ω
（2）当体重计空载时，闭合开关S，电路中的电流为0.12A，电源电压为多少？
（3）此体重计所能测量的最大体重为多少？
【答案】（1）45；（2）；（3）1200N
【解析】（1）当体重计空载时，其踏板上受到的压力F为0N。由图乙可知，当压力F=0N时，压敏电阻R的阻值为45Ω。
（2）由电路图甲可知，定值电阻R0与压敏电阻R串联，电流表测量电路中的电流。当体重计空载时，压敏电阻的阻值R=45Ω。
电路的总电阻，
根据欧姆定律可得电源电压为。
（3）电流表的量程为0~0.6A，所以电路中的最大电流为0.6A。当电流最大时，体重计测量的体重最大。此时电路的总电阻最小。根据欧姆定律，电路的最小总电阻为。
此时压敏电阻的阻值最小，其值为。
由图乙可知，当压敏电阻的阻值为5Ω时，其所受的压力F为1200N。由于踏板重力不计，所以人对踏板的压力等于人的体重，即G=F。因此，此体重计能测量的最大体重为1200N。
六、综合题（每空1分，共13分）
18.科技节“最佳调光台灯”评选会
学校科技节举办“最佳调光台灯”设计大赛。小鹏提交了方案A，小深提交了方案B（R1565
水
0
100
