2025-2026学年广东省深圳市宝安区九年级上学期期末物理试卷（解析版）

这是一份2025-2026学年广东省深圳市宝安区九年级上学期期末物理试卷（解析版），共15页。试卷主要包含了选择题，作图题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

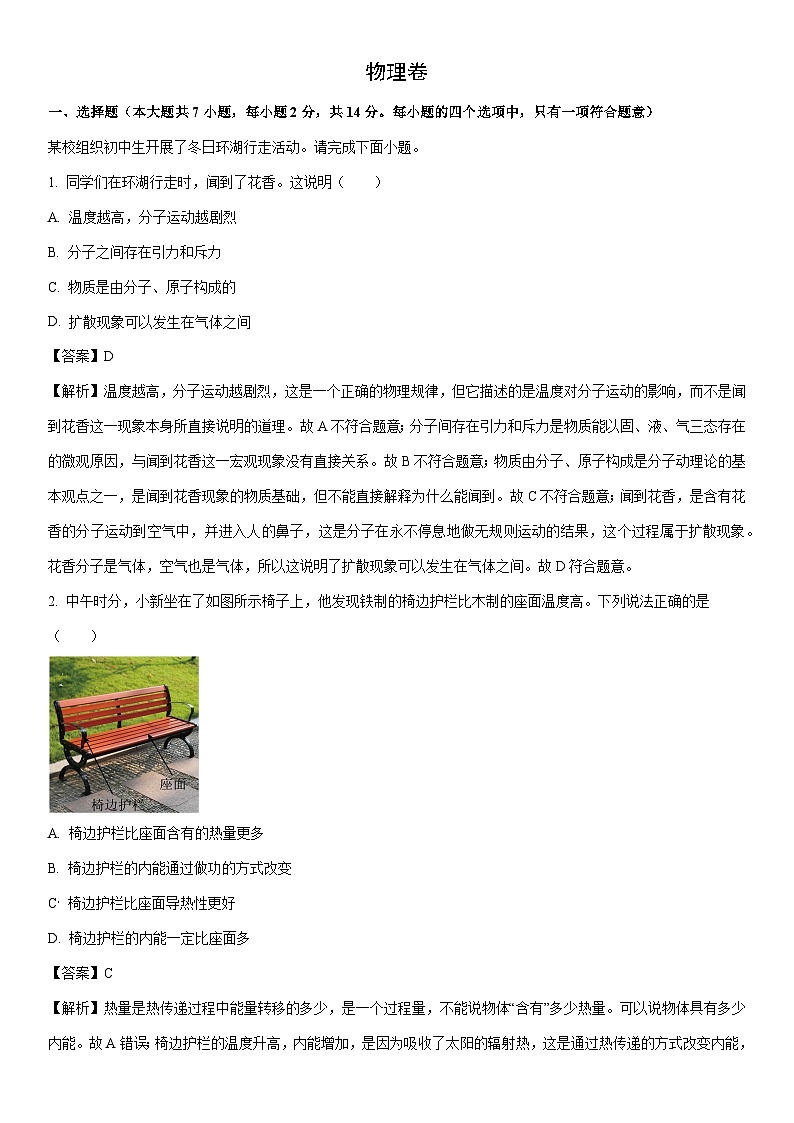

某校组织初中生开展了冬日环湖行走活动。请完成下面小题。
1. 同学们在环湖行走时，闻到了花香。这说明（ ）
A. 温度越高，分子运动越剧烈
B. 分子之间存在引力和斥力
C. 物质是由分子、原子构成的
D. 扩散现象可以发生在气体之间
【答案】D
【解析】温度越高，分子运动越剧烈，这是一个正确的物理规律，但它描述的是温度对分子运动的影响，而不是闻到花香这一现象本身所直接说明的道理。故A不符合题意；分子间存在引力和斥力是物质能以固、液、气三态存在的微观原因，与闻到花香这一宏观现象没有直接关系。故B不符合题意；物质由分子、原子构成是分子动理论的基本观点之一，是闻到花香现象的物质基础，但不能直接解释为什么能闻到。故C不符合题意；闻到花香，是含有花香的分子运动到空气中，并进入人的鼻子，这是分子在永不停息地做无规则运动的结果，这个过程属于扩散现象。花香分子是气体，空气也是气体，所以这说明了扩散现象可以发生在气体之间。故D符合题意。
2. 中午时分，小新坐在了如图所示椅子上，他发现铁制的椅边护栏比木制的座面温度高。下列说法正确的是（ ）
A. 椅边护栏比座面含有的热量更多
B. 椅边护栏的内能通过做功的方式改变
C 椅边护栏比座面导热性更好
D. 椅边护栏的内能一定比座面多
【答案】C

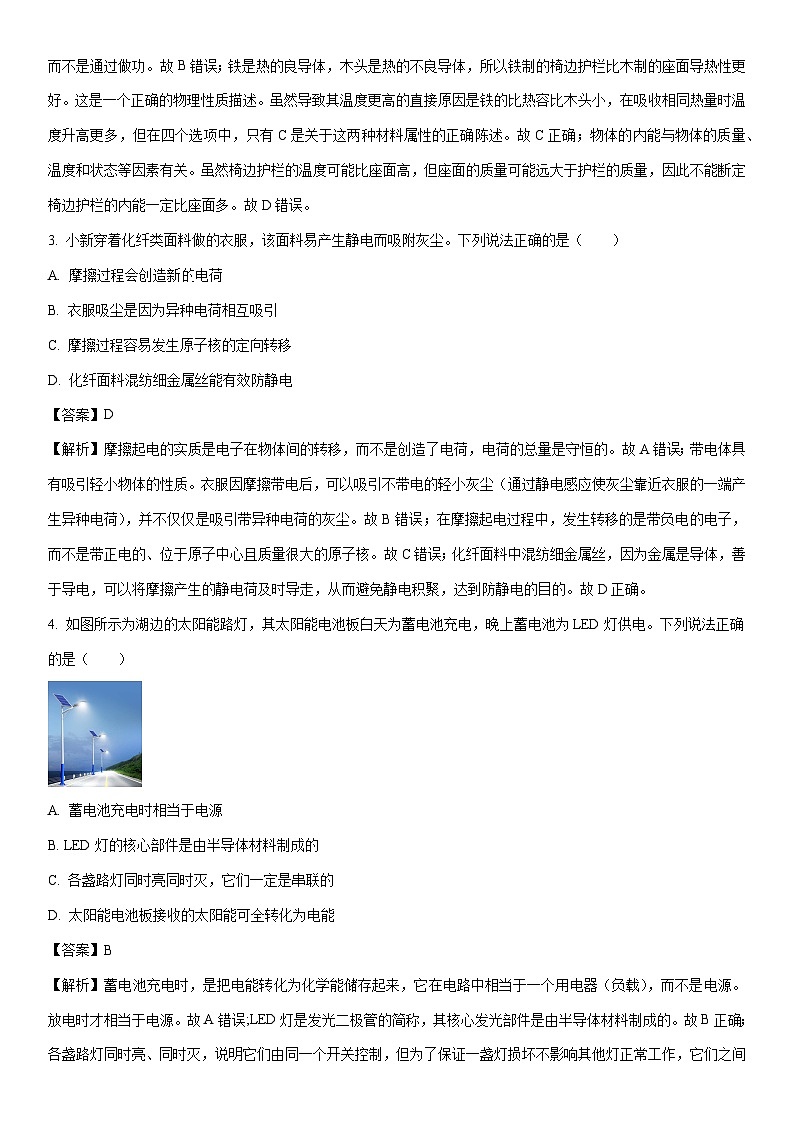

【解析】热量是热传递过程中能量转移的多少，是一个过程量，不能说物体“含有”多少热量。可以说物体具有多少内能。故A错误；椅边护栏的温度升高，内能增加，是因为吸收了太阳的辐射热，这是通过热传递的方式改变内能，而不是通过做功。故B错误；铁是热的良导体，木头是热的不良导体，所以铁制的椅边护栏比木制的座面导热性更好。这是一个正确的物理性质描述。虽然导致其温度更高的直接原因是铁的比热容比木头小，在吸收相同热量时温度升高更多，但在四个选项中，只有C是关于这两种材料属性的正确陈述。故C正确；物体的内能与物体的质量、温度和状态等因素有关。虽然椅边护栏的温度可能比座面高，但座面的质量可能远大于护栏的质量，因此不能断定椅边护栏的内能一定比座面多。故D错误。
3. 小新穿着化纤类面料做的衣服，该面料易产生静电而吸附灰尘。下列说法正确的是（ ）
A. 摩擦过程会创造新电荷
B. 衣服吸尘是因为异种电荷相互吸引
C. 摩擦过程容易发生原子核的定向转移
D. 化纤面料混纺细金属丝能有效防静电
【答案】D
【解析】摩擦起电的实质是电子在物体间的转移，而不是创造了电荷，电荷的总量是守恒的。故A错误；带电体具有吸引轻小物体的性质。衣服因摩擦带电后，可以吸引不带电的轻小灰尘（通过静电感应使灰尘靠近衣服的一端产生异种电荷），并不仅仅是吸引带异种电荷的灰尘。故B错误；在摩擦起电过程中，发生转移的是带负电的电子，而不是带正电的、位于原子中心且质量很大的原子核。故C错误；化纤面料中混纺细金属丝，因为金属是导体，善于导电，可以将摩擦产生的静电荷及时导走，从而避免静电积聚，达到防静电的目的。故D正确。
4. 如图所示为湖边的太阳能路灯，其太阳能电池板白天为蓄电池充电，晚上蓄电池为LED灯供电。下列说法正确的是（ ）
A. 蓄电池充电时相当于电源
B. LED灯的核心部件是由半导体材料制成的
C. 各盏路灯同时亮同时灭，它们一定是串联的
D. 太阳能电池板接收的太阳能可全转化为电能
【答案】B
【解析】蓄电池充电时，是把电能转化为化学能储存起来，它在电路中相当于一个用电器（负载），而不是电源。放电时才相当于电源。故A错误;LED灯是发光二极管的简称，其核心发光部件是由半导体材料制成的。故B正确；各盏路灯同时亮、同时灭，说明它们由同一个开关控制，但为了保证一盏灯损坏不影响其他灯正常工作，它们之间应该是并联的。故C错误；任何能量转化过程都会有能量损失，太阳能电池板也不例外，它在将太阳能转化为电能的过程中，会有一部分能量以热能等形式耗散掉，转化效率不可能达到100%。故D错误。
某物理小组学习制作简易调光台灯后，进行了相关研究。请完成下面小题。

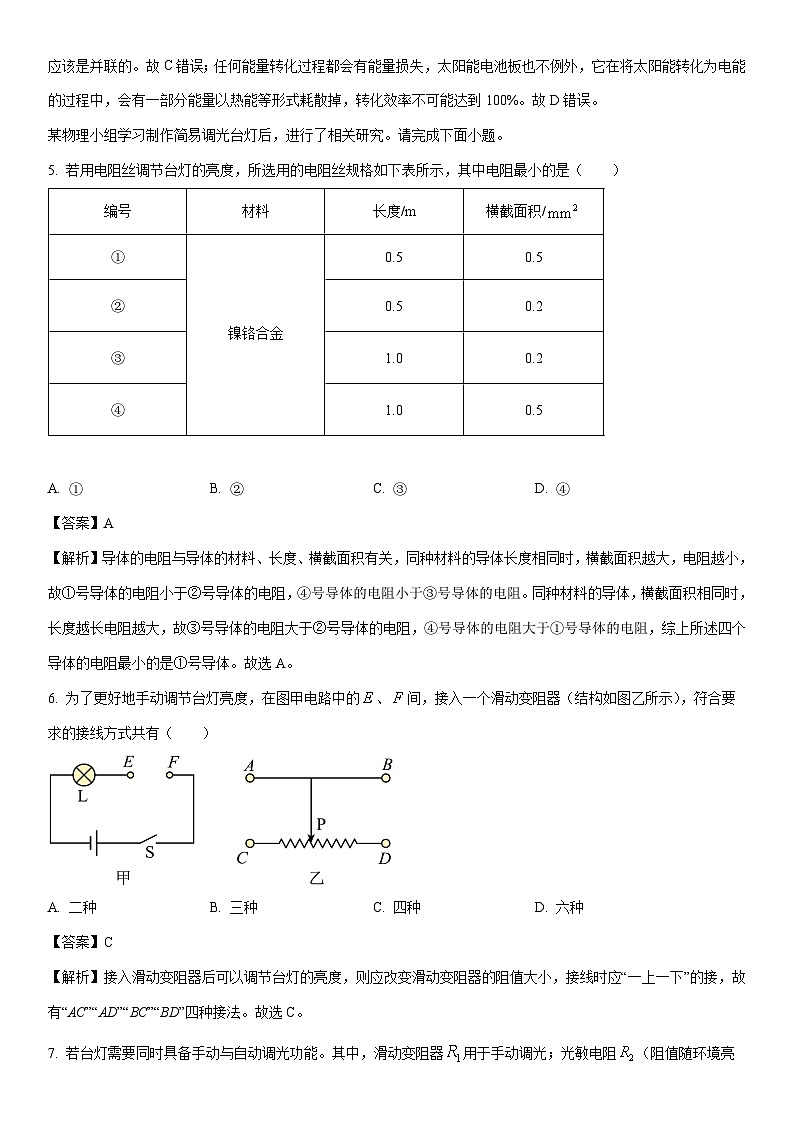

5. 若用电阻丝调节台灯的亮度，所选用的电阻丝规格如下表所示，其中电阻最小的是（ ）
A. ①B. ②C. ③D. ④
【答案】A
【解析】导体的电阻与导体的材料、长度、横截面积有关，同种材料的导体长度相同时，横截面积越大，电阻越小，故①号导体的电阻小于②号导体的电阻，④号导体的电阻小于③号导体的电阻。同种材料的导体，横截面积相同时，长度越长电阻越大，故③号导体的电阻大于②号导体的电阻，④号导体的电阻大于①号导体的电阻，综上所述四个导体的电阻最小的是①号导体。故选A。
6. 为了更好地手动调节台灯亮度，在图甲电路中的、间，接入一个滑动变阻器（结构如图乙所示），符合要求的接线方式共有（ ）
A. 二种B. 三种C. 四种D. 六种
【答案】C
【解析】接入滑动变阻器后可以调节台灯的亮度，则应改变滑动变阻器的阻值大小，接线时应“一上一下”的接，故有“AC”“AD”“BC”“BD”四种接法。故选C。
7. 若台灯需要同时具备手动与自动调光功能。其中，滑动变阻器用于手动调光；光敏电阻（阻值随环境亮度增大而减小）用于自动调光；电源电压恒定。下列符合要求的电路是（ ）
A. B.
C. D.
【答案】B
【解析】台灯同时具备手动与自动调光功能，可将滑动变阻器R1、光敏电阻R2、小灯泡串联。或者将滑动变阻器R1与光敏电阻R2并联，小灯泡接在干路上，故B正确。
四、作图题（本大题共2小题，每小题2分，共4分）
8. 如图甲所示，乘客过地铁闸机时，成功使用实体票卡（相当于闭合开关）或电子支付（相当于闭合开关），电动机启动，闸门放行。请在图乙虚线框内画出符合要求的电路图。
【答案】
9. 图甲是一款甲醛检测仪，图乙是其原理图。电源电压恒定，为定值电阻，气敏电阻R的阻值随甲醛浓度增大而减小。现要求：甲醛浓度越大，电压表示数越大。请在图乙中正确连接此电压表。
【答案】
五、填空题（本大题共3小题，每空1分，共9分）
10. 如图是一个简易的蒸汽船模型，玻璃瓶中装有适量的水，点燃蜡烛。当吸管有大量水蒸气喷出时，船会向左运动，水蒸气的内能转化为__________能，该过程的能量转化与四冲程汽油机的__________冲程相似。蜡烛燃烧逐渐变短，其热值__________（选填“变大”“变小”或“不变”）。
【答案】机械 做功 不变
【解析】水蒸气从吸管喷出时，推动小船向左运动，这个过程将水蒸气的内能转化为小船的机械能（动能）。
四冲程汽油机的做功冲程也是将内能转化为机械能，与该过程的能量转化完全相同。
热值是燃料本身一种特性，只与燃料的种类有关，与燃料的质量、燃烧状态无关。因此，蜡烛燃烧变短，其热值不变。
11. 文物展示台由木板、弹簧、金属片A、B、C以及报警电路组成，如图所示。文物放于金属片B上，弹簧在电路中的作用相当于__________（填电路元件名称）。若把文物搬离，电铃__________（选填“响”或“不响”），灯泡__________（选填“变亮”“变暗”“亮度不变”）。
【答案】开关 响 变暗
【解析】分析电路，文物放在金属片B上时，弹簧被压缩，金属片B与A、C相连，电路中电铃被短路，此时电铃不会响；当把文物搬离后，弹簧恢复原状，金属片B与A、C分离，电铃接入电路，此时电铃会响；这个过程中，弹簧可以通过形变控制电路，作用相当于开关。
文物放在金属片B上时，电铃被短路，电路为只有小灯泡的简单电路，此时小灯泡两端电压最大，电路中电流最大，小灯泡的实际功率大，亮度大；文物搬离后，弹簧恢复原状，电铃接入电路，电路中电铃和小灯泡串联，小灯泡两端电压变小，电路电流变小，小灯泡的实际功率变小，亮度变暗。
12. 小新设计了如图所示体温计电路图，其中热敏电阻的阻值随温度升高而减小，适合用作体温计显示仪的是__________（选填“电压表”或“电流表”）。温度升高时两端电压__________，电路中的电功率__________。（后两空均选填“变大”“变小”或“不变”）
【答案】电流表 不变 变大
【解析】由电路图可知，热敏电阻和定值电阻并联接入电路，该电路中的电流表并联在热敏电阻支路中，电压表测电源电压。温度升高时的阻值减小，因此电流表的示数变大，而电压表的示数不变，故适合用作体温计显示仪的是电流表。
因并联电路的两个支路相互独立互不影响，所以温度升高时，两端电压不变；因的阻值减小，该支路的电流变大，干路电流变大，根据可知电路中的电功率变大。
六、实验探究题（本大题共3小题，每空1分，共15分）
13. 在探究并联电路中的电流规律实验中：
（1）小新同学要测量通过的电流，只需将图甲中导线__________（选填“a”或“b”）的一端改接到电流表“0.6”接线柱上；
（2）图乙为电流表测量电流时的示数，为__________A；
（3）小新更换不同规格的灯泡进行了三次实验，记录的数据如下表所示：
分析数据可知，第__________次实验数据存在问题，造成该数据错误的原因可能是__________。
【答案】（1）b （2）0.24 （3）2 电流表实际连接了小量程，但按大量程读数
【解析】（1）小新同学要测量通过L1的电流，电流表与这个灯串联，只需将图甲中导线b的一端改接到电流表“0.6”接线柱上。
（2）图乙为电流表测量L1电流时的示数，分度值为0.02A，示数为 0.24A。
（3）分析1、3数据可知，干路电流等于各支路电流之和，但第 2次实验数据不符合这个规律，根据电流表大小量程之比为5∶1，造成该数据错误的原因可能是电流表实际连接了小量程，但按大量程读数。
14.在探究“电流通过导体时产生的热量与什么因素有关”的实验装置（题图）中，几个相同的透明容器中密封着等量的空气。
（1）实验中，通过观察______反映电流通过电阻丝产生热量的多少。通电一段时间后，根据图甲所示现象，可判断______（选填“大于”“等于”或“小于”）；
（2）小新用图乙所示的电路来探究“电热与电流的关系”，则电阻丝的阻值______Ω；
（3）图乙中，若通电一段时间后，左侧形管的液面高度差逐渐变大，但右侧形管的液面始终相平。经检查该现象是由电路故障引起的，则可能的原因是______；
（4）生活中我们发现：使用电吹风热风挡时，其内部的电热丝会发红发热，而连接它的导线却几乎不发热，其中图______（选填“甲”或“乙”）装置能够解释这一现象。
【答案】（1）U形管中液面高度差 小于 （2）5 （3）电阻断路或短路
（4）甲
【解析】（1）该实验利用电流通过电阻丝加热空气，空气吸热体积膨胀，进而使得U形管中液面高度变化，两侧液面出现高度差，可通过观察U形管中液面高度差反映电流通过电阻丝产生热量的多少。
图甲中，、串联，电流和通电时间相同，右侧U形管中液面高度差较大，说明产生热量较多，根据可知小于。
（2）用图乙所示的电路来探究“电热与电流的关系”，根据控制变量法，左右两个透明容器中电阻丝的阻值应该相同，则阻值为
（3）图乙中，若通电一段时间后，左侧形管的液面高度差逐渐变大，但右侧形管的液面始终相平，说明没有电流通过，则可能的原因是电阻断路或短路。
（4）使用电吹风热风挡时，其内部的电热丝会发红发热，而连接它的导线却几乎不发热，这是因为在电流和通电时间相同时，内部的电热丝电阻大，根据，电热丝产生的热量多，导线电阻小，产生的热量少，所以与甲原理相同。
15. 某小组用图甲的电路图“探究电流与电阻的关系”时，所用器材：学生电源（电压恒为4.5V）、5个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω）、标有“”的滑动变阻器、电流表、电压表、开关及导线若干。
（1）图甲实物电路中有一根导线连接错误，请在连接错误的导线上打“”并画出正确的连线；
（2）连接好电路后，闭合开关，发现无论怎样移动滑片，电流表指针均无偏转，而电压表示数接近电源电压，则原因可能是__________；
（3）排除故障后，小新更换阻值不同的电阻进行实验，其中一次未调节滑动变阻器以控制电压表示数恒定，便直接记录数据，其余操作均规范。根据图乙分析可知，实验中应控制电压表示数为__________V，且可推断该次错误操作之前使用的定值电阻阻值为_____，
（4）另一组同学为测量未知电阻的阻值，利用最大阻值已知（分别为的两个滑动变阻器及电压表，设计了图丙所示电路。
请补全实验步骤：
①闭合开关，将的滑片移至最左端，调节使电压表示数为；
②保持滑片位置不变，__________，记录电压表的示数；
③待测电阻的表达式__________（用、、或表示）。
【答案】（1） （2）定值电阻R断路
（3）3 5
（4）②. 将的滑片移至最右端 ③.
【解析】（1）由图甲可知，电压表串联在电路中，而电流表测电阻与滑动变阻器电流，根据实验要求，电路是串联的，电压表测电阻两端电压，电流表测电路中的电流，改正后如图所示：

（2）连好电路后，闭合开关。发现无论怎样移动滑片，电流表指针均无偏转，说明电路可能存在断路故障，电压表示数接近电源电压，说明电压表可以与电源正负极形成通路，由此可知故障可能是与电压表并联部分发生了断路，即可能是定值电阻断路。
（3）由图乙可知，除20Ω电阻外，其余电阻两端的电压
即应控制电压表示数为3V。
由图乙可知，除定值电阻为20Ω外，电流与电阻之积均为3V不变，所以阻值为20Ω的定值电阻连入电路时未移动滑片；此时电路的总电阻为
此时滑动变阻器接入电路中的电阻为
因定值电阻的电压为滑动变阻器两端电压的2倍，根据分压原理，则定值电阻的阻值也为滑动变阻器阻值的2倍，即定值电阻为
所以这次实验之前的那一次实验，选取的是阻值为5Ω的定值电阻。
（4）闭合开关，将的滑片移至最左端，调节使电压表示数为；此时电压表测两端电压。保持滑片位置不变，将的滑片移至最右端，记录电压表的示数；
的滑片移至最右端时，电路中的阻值不变，电路中电流不变，此时两端电压为
根据串联电路中电流相等可得
待测电阻的表达式为
七、计算题（本大题共2小题，共15分）
16. 图甲是某款家用电热饭盒，具有高温、低温两挡，高温挡电功率为484W，其内部简化电路如图乙所示，和均为电热丝，的阻值是的4倍。求：
（1）高温挡正常工作，电热饭盒消耗的电能；
（2）的阻值；
（3）正常工作时低温挡的功率。
【答案】（1） （2）100 Ω （3）96.8W
【解析】（1）根据题意，电热饭盒高温挡的功率为484 W，工作时间
可得高温挡正常工作10min消耗的电能
（2）由图乙可知，当开关S接“1”时，只有电阻接入电路。当开关S接“2”时，电阻和串联一起接入电路，串联电阻的总阻值等于各个电阻的阻值之和。电源电压U一定，根据电功率公式可知，电阻越小，功率越大，故开关接“1”时，电路处于高温挡。由可得，的阻值
（3）当开关S接“2”时，此时电路中的总电阻较大，功率较小，电路处于低温挡。的阻值
总电阻
低温挡的功率
17. 某品牌空气净化器（图甲）内有一个检测电路，其简化电路图如图乙所示，该电路电源电压恒为，阻值为，为气敏电阻，其阻值大小与有害气体浓度的关系如图丙所示。
（1）当空气中有害气体的浓度为，此时净化器检测电路中电流表示数是多少?
（2）当气敏电阻两端电压为，此时空气中有害气体的浓度是多少？
【答案】（1）0.6A （2）0.5μg/m³
【解析】（1）由图丙可知，当有害气体浓度为时，气敏电阻，电路为与串联，总电阻
电源电压，根据欧姆定律
（2）串联电路中，两端电压
电路中的电流
气敏电阻的阻值
由图丙可知，当时，空气中有害气体的浓度为
八、综合题（本大题共2小题，共13分）
18 某物理兴趣小组开展节约用电项目化学习，实践过程如下：
【项目实施】
（1）调查家庭用电情况
小新记录他家电能表第一天和第二天早上的读数（图甲）。若按0.65元计，则他家一天应付电费为__________元；
（2）了解用电器耗电情况
①表1为小新收集的家中部分用电器正常工作的参数，一个月（30天）内消耗电能最多的用电器是__________。
表1
②待机通常指用电器处于低功耗等待工作状态。小新用电力检测仪测量了家中部分用电器待机状态下的功耗，如表2所示，他家这些用电器每天待机浪费的电能总量为__________；
表2
（3）讨论该如何节约用电及评估效果。
①节约用电，同学们还可以怎么做？__________
②换用节能设备。图乙为电能分别让亮度相同的节能灯和白炽灯持续正常工作的时间。若二者工作相同的时间，节能灯比白炽灯节能__________%；
③坚持节约用电。若小新每次使用完机顶盒都及时关闭电源，按照表2机顶盒待机功率和时间，一年（365天）节约的电能可供家用空调（功率2000W）工作__________h。
【答案】（1）5.2 （2）①. 电热水器 ②. 0.49
（3）①. 减少用电器待机耗电##减少电冰箱开关门的次数和时间##调低电热水器的烧水温度 ②. 80 ③. 29.2
【解析】（1）由图甲可知，电能表第一天早上的读数为，第二天早上的读数为，则他家一天用电量
他家一天应付电费
（2）根据表1，用计算各用电器每天消耗电能，可得下表:
可知电热水器每天消耗的电能最多，所以一个月（30天）内消耗电能最多的用电器是电热水器。
根据表2，他家这些用电器每天待机浪费的电能总量
（3）根据可知，为了节约用电，可以降低用电器功率或较少用电时间，除了题中所给的还可以采用的方法有减少用电器待机耗电，减少电冰箱开关门的次数和时间，调低电热水器的烧水温度等等。
根据图乙，相同的电能让亮度相同的节能灯和白炽灯持续正常工作的时间之比为5∶1，根据可知，节能灯和白炽灯的功率之比为
所以若二者工作相同的时间，二者耗能
节能灯比白炽灯节能
若小新每次使用完机顶盒都及时关闭电源，按照表2每天节约的电能
一年（365天）节约的电能可供家用空调工作的时间为
19. 阅读材料，回答下面问题。
温差发电技术绿色环保，利用热电材料制成的温差电池片可将内能转换为电能。当电池片两端存在温差时，热电材料内部电荷分布发生改变，从而产生电压；温差越大，电压越大。
若将电池片作为用电器通入直流电，其两端会产生温差：一端升温，另一端降温。若改变电池片内电流方向，则原来升温的一端温度降低，原来降温的一端温度升高。
（1）图甲虚线框内是一个将P型半导体和型半导体连接组成的简易温差电池片。适合用来制作冷端和热端材料的是__________（选填“铁”“石墨”或“陶瓷”）；
（2）图甲电动机工作时，电路中电子的移动方向是__________（选填“从a到b”或“从b到a”）；
（3）小新从网上买了一个温差电池片（图乙），想测其输出电压，步骤如下：
步骤一：用两根导线将电池片两个接头与电压表的两个接线柱连接起来；
步骤二：将温差电池片置于铁架台加热圈上，在电池片上面滴几滴清水；
步骤三：将酒精灯置于电池片下。
①点燃酒精灯，发现电压表指针反向偏转，造成这种情况的原因可能是__________；
②排除问题，一段时间后，在电池片的上面滴上几滴冷水，发现电压表的示数__________（选填“变大”“变小”或“不变”）；
③此过程中温差电池片是将__________能直接转化为__________能。
（4）小新将图甲中的电动机换成电池，如图丙所示，根据材料，温度高的一端是__________（选填“E”或“F”）。
【答案】（1）陶瓷 （2）从b到a
（3）①. 电压表的正、负接线柱接反了 ②. 变大 ③. 内 电 （4）F
【解析】（1）由图甲知，热端和冷端材料为“绝缘体”。铁和石墨都是导体，只有陶瓷是绝缘体，而且还有隔热性能。因此，适合用来制作冷端和热端材料的是陶瓷。
（2）在图甲中，温差电池片作为电源，连接点极性为左正右负。根据电路中电流方向的规定，在电源外部从正极流向负极，故电流方向为从a到b。电子是带负电的粒子，其在电路中定向移动的方向与规定的电流方向相反，因此电子的移动方向是从b到a。
（3）电压表使用时必须使电流从正接线柱流入，从负接线柱流出。接通电路，当发现电压表指针反向偏转时，说明电流的流入方向错误，即电压表的正、负接线柱接反了。
实验中，酒精灯加热，使温差电池片下表面成为热端。在电池片上面滴上冷水，会使上表面的温度降低，从而增大了上下表面的温差。根据材料，温差越大，温差电池片的电压越大。因此，电压表的示数会变大。
根据材料，利用热电材料制成的温差电池片可将内能转换为电能。实验过程中，温差电池片利用两端的温度差来产生电压，是将内能直接转化为电能。
（4）在图甲中，温差电池片作为电源，上端为热端，下端为冷端，温差电池片作为电源，连接点为左正右负。根据电路中电流方向的规定，在电源内部从正极流向负极，故电流方向为从右到左。图丙中，温差电池片作为用电器，外接电源的正极接在电池片的左端，负极接在右端，在电源外部用电器的电流方向为从电源正极流向负极，故电流方向为从左到右。根据材料，若改变电池片内电流方向，则原来升温的一端温度降低，原来降温的一端温度升高。所以，作为用电器接通外部电源后，变成了上端为冷端，下端为热端，故温度高的一端是F。
编号
材料
长度/m
横截面积/
①
镍铬合金
0.5
0.5
②
0.5
0.2
③
1.0
0.2
④
1.0
0.5
实验次数
支路的电流
支路的电流
干路的电流
1
0.3
0.4
0.7
2
0.2
0.4
3
3
0.1
0.2
0.3
家用电器
额定电压
额定电功率
平均每天工作时间
电饭煲
220
800
1
电热水器
220
2000
1
机顶盒
220
12
4
电视机
220
150
4
电冰箱
220
100
15
用电器
机顶盒
电视机
电热水器
数量
1
1
1
待机功耗（W/台）
8
5
10
平均待机时间（h/天）
20
20
23
家用电器
电饭煲
电热水器
机顶盒
电视机
电冰箱
平均每天消耗电能
0.8
2
0.048
0.6
1.5
