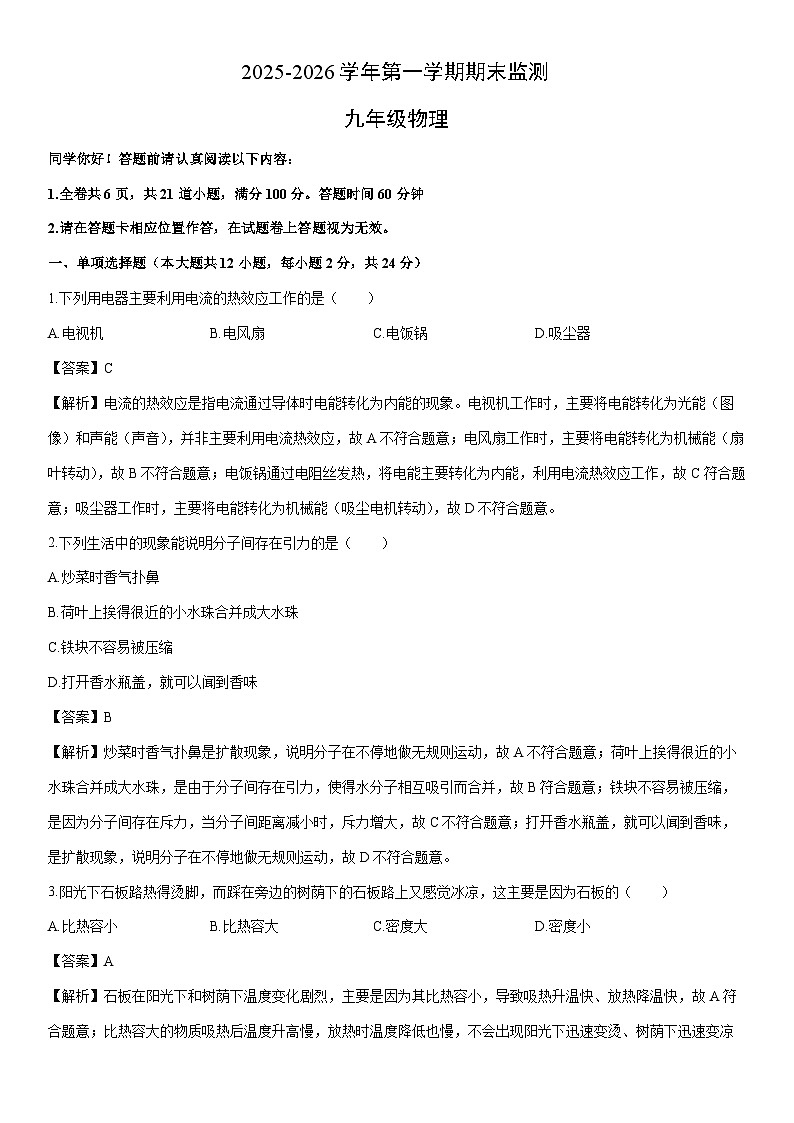

2025-2026学年新疆巴音郭楞蒙古自治州九年级上学期1月期末物理试卷（解析版）

这是一份2025-2026学年新疆巴音郭楞蒙古自治州九年级上学期1月期末物理试卷（解析版），共15页。
1.全卷共6页，共21道小题，满分100分。答题时间60分钟
2.请在答题卡相应位置作答，在试题卷上答题视为无效。
一、单项选择题（本大题共12小题，每小题2分，共24分）
1.下列用电器主要利用电流的热效应工作的是（ ）
A.电视机B.电风扇C.电饭锅D.吸尘器
【答案】C
【解析】电流的热效应是指电流通过导体时电能转化为内能的现象。电视机工作时，主要将电能转化为光能（图像）和声能（声音），并非主要利用电流热效应，故A不符合题意；电风扇工作时，主要将电能转化为机械能（扇叶转动），故B不符合题意；电饭锅通过电阻丝发热，将电能主要转化为内能，利用电流热效应工作，故C符合题意；吸尘器工作时，主要将电能转化为机械能（吸尘电机转动），故D不符合题意。
2.下列生活中的现象能说明分子间存在引力的是（ ）
A.炒菜时香气扑鼻
B.荷叶上挨得很近的小水珠合并成大水珠
C.铁块不容易被压缩
D.打开香水瓶盖，就可以闻到香味
【答案】B
【解析】炒菜时香气扑鼻是扩散现象，说明分子在不停地做无规则运动，故A不符合题意；荷叶上挨得很近的小水珠合并成大水珠，是由于分子间存在引力，使得水分子相互吸引而合并，故B符合题意；铁块不容易被压缩，是因为分子间存在斥力，当分子间距离减小时，斥力增大，故C不符合题意；打开香水瓶盖，就可以闻到香味，是扩散现象，说明分子在不停地做无规则运动，故D不符合题意。
3.阳光下石板路热得烫脚，而踩在旁边的树荫下的石板路上又感觉冰凉，这主要是因为石板的（ ）
A.比热容小B.比热容大C.密度大D.密度小
【答案】A
【解析】石板在阳光下和树荫下温度变化剧烈，主要是因为其比热容小，导致吸热升温快、放热降温快，故A符合题意；比热容大的物质吸热后温度升高慢，放热时温度降低也慢，不会出现阳光下迅速变烫、树荫下迅速变凉的现象，故B不符合题意；密度是物质的质量与体积的比值，密度大小不影响温度变化的速度，与温度变化快慢无关，故CD不符合题意。

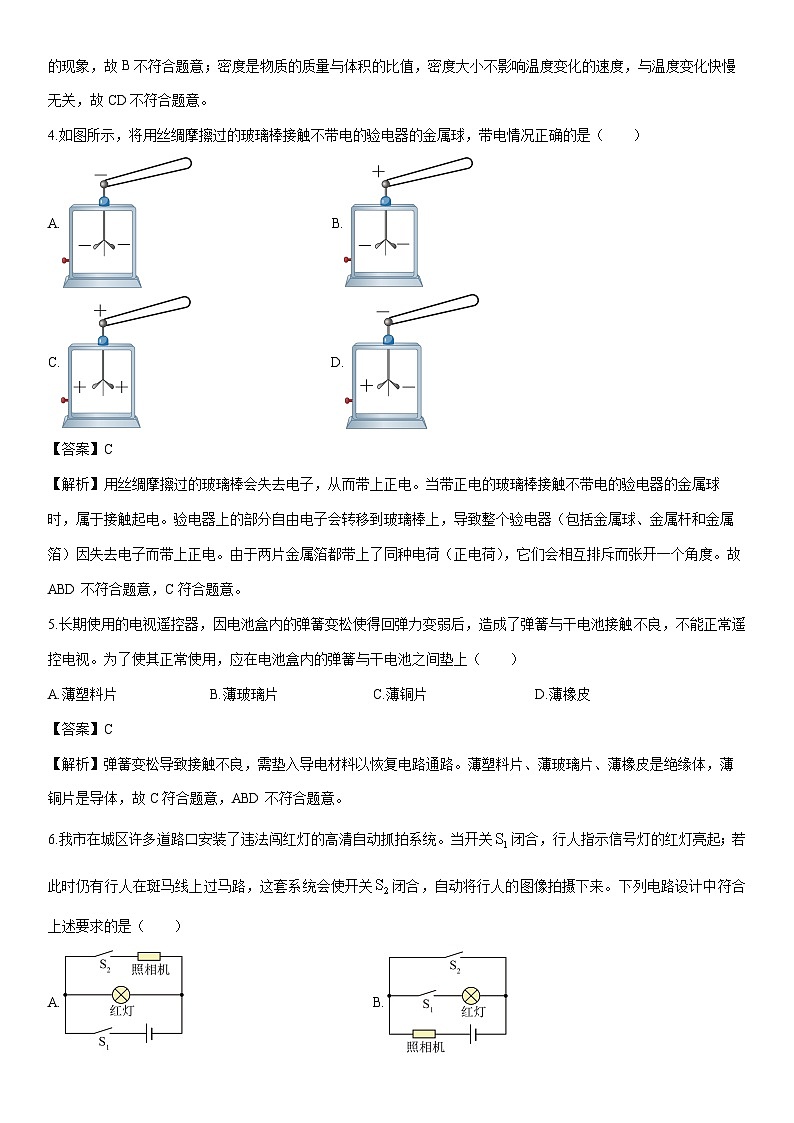

4.如图所示，将用丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，带电情况正确的是（ ）
A. B.
C. D.
【答案】C
【解析】用丝绸摩擦过的玻璃棒会失去电子，从而带上正电。当带正电的玻璃棒接触不带电的验电器的金属球时，属于接触起电。验电器上的部分自由电子会转移到玻璃棒上，导致整个验电器（包括金属球、金属杆和金属箔）因失去电子而带上正电。由于两片金属箔都带上了同种电荷（正电荷），它们会相互排斥而张开一个角度。故ABD不符合题意，C符合题意。
5.长期使用的电视遥控器，因电池盒内的弹簧变松使得回弹力变弱后，造成了弹簧与干电池接触不良，不能正常遥控电视。为了使其正常使用，应在电池盒内的弹簧与干电池之间垫上（ ）
A.薄塑料片B.薄玻璃片C.薄铜片D.薄橡皮
【答案】C
【解析】弹簧变松导致接触不良，需垫入导电材料以恢复电路通路。薄塑料片、薄玻璃片、薄橡皮是绝缘体，薄铜片是导体，故C符合题意，ABD不符合题意。
6.我市在城区许多道路口安装了违法闯红灯的高清自动抓拍系统。当开关闭合，行人指示信号灯的红灯亮起；若此时仍有行人在斑马线上过马路，这套系统会使开关闭合，自动将行人的图像拍摄下来。下列电路设计中符合上述要求的是（ ）
A.B.
C.D.
【答案】A
【解析】根据题意，当开关闭合时，红灯亮，这表示控制红灯的工作；当红灯亮（即闭合）且有行人闯红灯时，开关闭合，照相机工作，这表示照相机的工作需要和同时闭合；因为红灯可以独立工作，不受照相机是否工作的影响，因此判断红灯和照相机并联，红灯和照相机工作时，都需要开关闭合，所以开关处在干路上，此外照相机的工作还需要开关闭合，因此开关只控制照相机的工作，应处在照相机所在支路上，综上所述，分析四幅电路图，故A符合题意，BCD不符合题意。

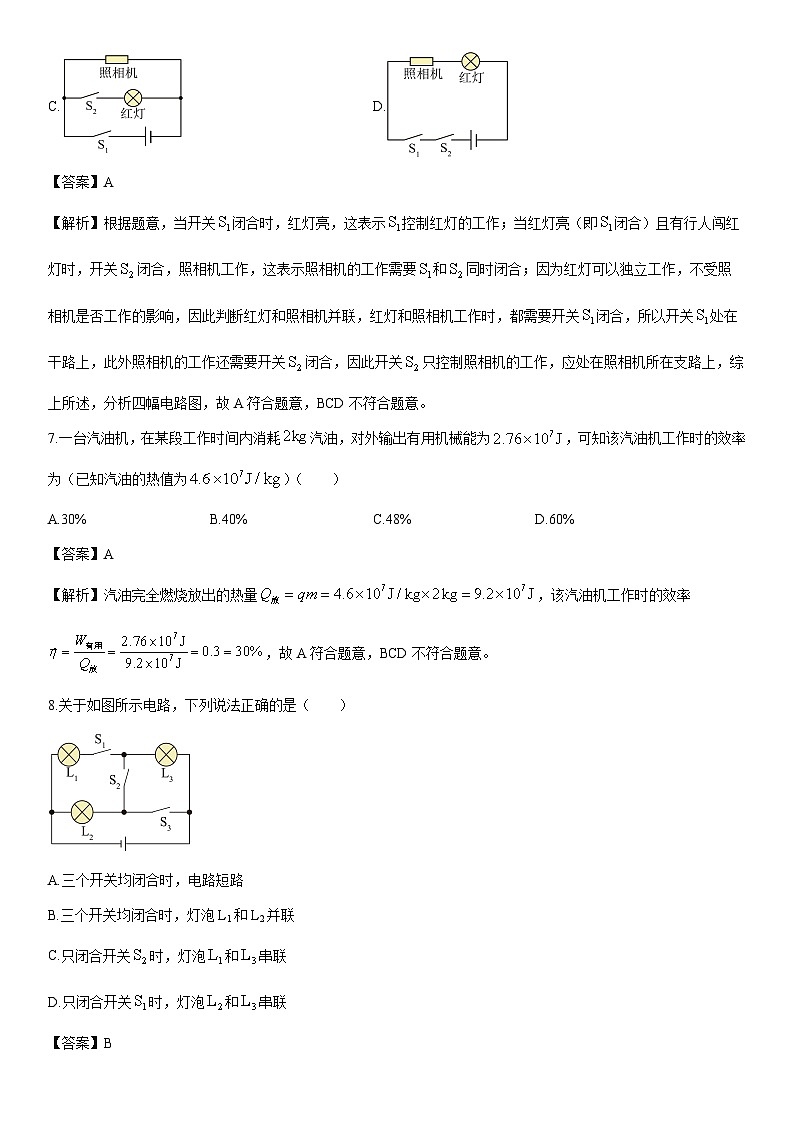

7.一台汽油机，在某段工作时间内消耗汽油，对外输出有用机械能为，可知该汽油机工作时的效率为（已知汽油的热值为）（ ）
A.30%B.40%C.48%D.60%
【答案】A
【解析】汽油完全燃烧放出的热量，该汽油机工作时的效率，故A符合题意，BCD不符合题意。
8.关于如图所示电路，下列说法正确的是（ ）
A.三个开关均闭合时，电路短路
B.三个开关均闭合时，灯泡L1和L2并联
C.只闭合开关时，灯泡和串联
D.只闭合开关时，灯泡和串联
【答案】B
【解析】分析电路可知，三个开关均闭合时，被短路，灯泡L1和L2并联连接，即灯泡L1和L2并联，故A错误，B正确；分析电路可知，只闭合开关时，灯泡和首尾相连接入电路，即灯泡和串联，故C错误；分析电路可知，只闭合开关时，灯泡和首尾相连接入电路，即灯泡和串联，故D错误。
9.通过一个定值电阻的电流增加了，其两端电压增加了。若将该电阻接到的电源上，则该定值电阻的电功率为（ ）
A.5WB.C.D.
【答案】C
【解析】电阻是导体本身的一种性质，与两端的电压和通过的电流无关；由题意可知，定值电阻的阻值为。将该电阻接到的电源上时，则该定值电阻的电功率为，故ABD不符合题意，C符合题意。
10.在如图所示的电路中，电源电压保持不变，开关S闭合后，只有一个电表的指针发生偏转，移动滑动变阻器的滑片，观察到该电表指针位置也改变，则电路故障是（ ）
A.变阻器R1短路B.电阻R2短路
C.变阻器R1断路D.电阻R2断路
【答案】B
【解析】如果变阻器R1短路，电路中有电流，即电流表有示数；电压表测量电源电压，但移动滑片时，电压表和电流表的示数均不变，故A不符合题意；电阻R2短路时，电压表是为零，电流表有示数；当移动滑片时，电路中的电阻发生改变，故电流表示数发生变化，电压表示数仍为零，故B符合题意；变阻器R1断路时，电压表和电流表均无示数，故C不符合题意；电阻R2断路时，电流表示数为零，电压表测量电源电压，当移动滑片时，电流表仍然为零，电压表仍测量电源电压，故D不符合题意。
11.如图所示电路，电源电压不变，闭合开关S，电压表，示数之比为，正常工作一段时间。电流通过产生的热量之比为（ ）
A.B.C.D.4∶25
【答案】A
【解析】由图可知，闭合开关S，R1、R2串联，电压表V1测量R2两端的电压，电压表V2测量电源电压。根据串联电路的电压特点可知R1、R2两端的电压之比。串联电路中电流处处相等，电流通过产生的热量之比为，故A符合题意，BCD不符合题意
12.监测大气污染物浓度的装置工作电路图如图甲所示，为定值电阻，电源电压不变，气敏电阻的阻值随污染物浓度变化的图像如图乙所示。闭合开关，当污染物浓度增大时，下列说法正确的是（ ）
A.电流表的示数减小 B.电路中的总电阻变大
C.电压表与电流表示数的比值变大 D.电压表与电流表示数的比值减小
【答案】D
【解析】由电路图可知，定值电阻R0与气敏电阻R串联，电压表测R两端的电压，电流表测电路中的电流。由可知，电压表与电流表示数的比值是气敏电阻的阻值；由图像乙可知，当污染物浓度增大时，电阻R的阻值变小，即电压表与电流表示数的比值变小，且电路中的总电阻减小，由可知，电流增大，即电流表的示数增大，故ABC错误，D正确。
二、填空题（本大题共3小题，每空2分，共34分）
13.琪琪一家在郊游时用便携式丁烷气炉做饭。
（1）使用丁烷作为燃料做饭。丁烷燃烧过程中，发生的能量转化过程是___________；（填写“能转化为能）；
（2）为了防止发生火灾，琪琪一家准备了如图甲所示的二氧化碳灭火器。使用灭火器灭火时，手握塑料手柄并按压，气体会从喷管口处急速喷出。气体喷出时对外做功，会使其内能___________（选填“增大”“不变”或“减小”），温度___________（选填“升高”或“降低”）；
（3）郊游结束后，琪琪爸爸到充电站取回正在充电站充电的混合动力汽车。如图乙所示是充电站中新能源汽车的充电桩，充电桩之间的连接方式是___________联。当混合动力汽车的电池没电时，可以启用汽油机为汽车提供动力，单缸四冲程汽油机工作时，能为汽车提供动力的冲程是___________冲程；
（4）琪琪发现自家汽车在干燥的天气里高速行驶一段时间后，车身上灰尘很多。这是由于汽车车身与空气摩擦导致车身带电，而带电体具有___________的性质，使车身吸附灰尘。
【答案】（1）化学能转化为内能 （2）减小 降低 （3）并 做功 （4）吸引轻小物体
【解析】（1）因为燃料具有化学能，燃烧时发生化学反应，释放出热量。丁烷燃烧是化学变化，在这个过程中，化学能转化为内能。
（2）气体喷出时对外做功，根据改变物体内能的方式可知，物体对外做功，内能会减小，温度会降低。
（3）因为并联电路中各用电器之间互不影响，这样每个充电桩都能独立工作，给不同的汽车充电，所以充电桩之间的连接方式是并联。
单缸四冲程汽油机工作时，能为汽车提供动力的冲程是做功冲程。在做功冲程中，燃料燃烧产生的高温高压气体推动活塞向下运动，将内能转化为机械能，从而为汽车提供动力。
（4）汽车车身与空气摩擦导致车身带电，而带电体具有吸引轻小物体的性质，所以车身会吸附灰尘。比如用塑料梳子梳头发后，梳子能吸引小纸屑，就是因为梳子带电后具有吸引轻小物体的性质。
14.齐齐在实验室进行电学实验。
（1）如图甲所示，取两个相同的不带电的验电器A和B。用带正电荷的金属棒接触验电器B的金属球，使验电器B带电。现用带有绝缘手柄的金属棒将验电器A与验电器B连接起来的瞬间，电流方向___________（选填“由A到B”或“由B到A”）。
（2）为了使实验桌更明亮一些，他打开了连接在插线板上的台灯。插线板上的指示灯是一个发光二极管，主要是由___________材料制成的。
（3）如图乙所示是齐齐设计的台灯调光电路图，电源电压为，灯泡上标有“，0.3A”字样，当滑动变阻器的滑片向左移动时，灯泡变_________（选填“亮”或“暗”）。齐齐发现当滑动变阻器接入电路的电阻过小时灯泡L会损坏，可以考虑__________（选填“串联”或“并联”）一个阻值至少是_________的保护电阻。
【答案】（1）由B到A （2）半导体 （3）亮 串联 4
【解析】（1）用带正电荷的金属棒接触验电器B的金属球，验电器B带正电。当用金属棒将验电器A与验电器B连接起来的瞬间，验电器A上的自由电子会向验电器B移动。而电流方向规定为正电荷定向移动的方向，与电子定向移动的方向相反。所以此时电流方向是由B到A。
（2）发光二极管主要是由半导体材料制成的，是由半导体的特性所决定的。
（3）由图乙可知，灯泡L与滑动变阻器R串联。当滑动变阻器R的滑片向左移动时，滑动变阻器接入电路的电阻变小，则总电阻变小。电源电压不变，总电阻变小，电路中的电流变大，所以灯泡变亮。
为了防止滑动变阻器接入电路的电阻过小时灯泡L损坏，需要串联一个保护电阻。
当滑动变阻器接入电阻为0时，电路中只有灯泡和保护电阻串联。灯泡正常工作时的电压，电流。电源电压，根据串联电路电压规律保，可得保护电阻两端的电压，则保护电阻的阻值，即保护电阻阻值至少是4Ω。
15.小明对家中的电能表和两款电热水壶进行了一系列研究。
（1）小明家的电能表表盘如图甲所示。某一段时间内，小明家电能表表盘转动了1500圈，则小明家电路消耗的电能为_________。已知小明家的电费收取标准为0.5元/（），如图乙所示是小明家某月月初和月末的电能表的示数，则该月小明家应交电费_________元。
（2）如图丙所示是一种常见的家用电热水壶，额定功率为，额定电压为。小明用该电热水壶使其在正常电压下工作，将的水从加热到水吸收的热量为__________J，电热水壶的加热效率为__________。[水的比热容为]
（3）如图丁所示是小明家一款可变挡（有加热挡和保温挡）的电热水壶的加热部分的工作原理电路图。其中是温控开关，调节电阻的阻值为是供加热的电阻丝，额定电压为，电热水壶处于加热挡时的额定功率为。当电热水壶处于保温挡时，开关S__________（选填“闭合”或“断开”），此时电路中的电流为_________A（计算结果保留一位小数）。
【答案】（1）0.5 47.5 （2） 70 （3）断开 1.1
【解析】（1）电能表参数“3000r/(kW⋅h)”表示每消耗1kW⋅h的电能，电能表转盘转3000圈。电能表转盘转动了1500圈，可得消耗的电能。
由图乙可知，月初示数为12519.6kW⋅h，月末示数为12614.6kW⋅h，则当月用电量，已知电费收取标准为0.5元/(kW⋅h)，则该月应交电费。
（2）水吸收的热量。
电热水壶工作时间，消耗的电能，
加热效率。
（3）根据可知，电压一定时，电阻越大，功率越小。加热挡功率大，电阻小；保温挡功率小，电阻大。当开关S断开时，与串联，总电阻较大；当开关S闭合时，被短路，只有接入电路，总电阻较小。因为加热挡功率大，电阻小，所以加热挡时开关S闭合，保温挡时开关S断开。
已知加热挡额定功率，额定电压，可得；保温挡时，与串联，总电阻，则电路中的电流。
三、作图题（本大题共1小题，每图2分，共6分）
16.按要求完成下列小题：
（1）连接图甲中实物电路，用电流表测量通过小灯泡L的电流。已知开关S闭合后，通过小灯泡L的电流约为，请选择电流表合适的测量范围，用笔画线代替导线把图中的电路连接完整。（导线不能交叉）
（2）请用笔画线代替导线将图乙中的实物电路连接完整。闭合开关，灯泡发光；将滑动变阻器的滑片向右移动，灯泡变亮。（导线不能交叉）
（3）如图丙所示，请根据实物电路在虚线框内画出相应的电路图。
【答案】（1） （2）
（3）
四、实验与探究题（本大题共3小题，每空2分，共24分）
17.在探究“比较不同物质吸热能力”的实验中，用铁夹将温度传感器及分别盛有水和色拉油的两个试管固定在铁架台上，温度传感器的探头与试管内的水和色拉油接触良好，两支温度传感器通过数据采集线与计算机相连接（如图所示）。用一个红外加热器对两支试管同时进行加热。实验数据记录在下表中。（已知水的密度大于色拉油的密度）
（1）实验中通过___________来反映试管中液体吸收热量的多少。
（2）分析实验数据可知，___________（选填“水”或“色拉油”）的吸热能力更强。
（3）分析实验数据可知，保持加热器加热功率不变，若用此加热器使水的温度由升高到75℃时，加热时间为___________min。
【答案】（1）加热时间 （2）水 （3）22
【解析】（1）在这个实验中，使用同一个红外加热器对两支试管同时加热，相同的热源，加热时间越长，液体吸收的热量就越多。所以，实验中通过加热时间来反映试管中液体吸收热量的多少。
（2）根据比热容的概念，质量相同的不同物质，吸收相同的热量时，升高的温度越低，吸热能力越强。由实验数据可知，水和色拉油的质量都是200g，加热时间都是5min，即吸收的热量相同。水的初温是20℃，末温是45℃，升高的温度25℃；色拉油的初温是20℃，末温是75℃，升高的温度55℃。因为水升高的温度较低，所以水的吸热能力更强。
（3）根据，对于水，质量，温度变化时，加热时间，吸收的热量为；质量，温度变化时，吸收的热量。
由于加热器加热功率不变，即单位时间内放出的热量不变，液体吸收的热量与加热时间成正比，所以，即，则，即加热时间为22min。
18.小明用如图甲所示的电路进行“探究电流与电压的关系”实验。
（1）如图甲所示是小明连接实验电路，开关S闭合前，滑动变阻器的滑片应当移动到最___________（选填“左”或“右”）端；
（2）闭合开关S，调节滑片到某一位置，两电表的示数如图乙所示，可知实验中所用定值电阻的阻值为___________；
（3）调节滑动变阻器，继续进行实验，并将实验数据记录在下表中。分析数据得出结论：在电阻一定时，通过导体的电流与导体两端的电压成___________；
（4）为了使实验结论具有普遍性，接下来小明应当进行的操作是____________________。
【答案】（1）左 （2）10 （3）正比 （4）更换不同阻值的定值电阻，重复上述实验
【解析】（1）在开关闭合前，滑动变阻器的滑片应移到阻值最大处。由图甲可知，滑动变阻器的滑片P移到最左端时，接入电路的电阻丝最长，阻值最大。
（2）由图乙可知，电压表使用的是0~3V量程，分度值为0.1V，示数为2.6V；电流表使用的是0~0.6A量程，分度值为0.02A，示数为0.26A。则定值电阻。
（3）分析表格中的数据，电压与电流的比值始终为一个定值，可得结论：在电阻一定时，通过导体的电流与导体两端的电压成正比。
（4）为了使实验结论具有普遍性，需要更换不同阻值的定值电阻，多次进行实验。所以接下来小明应当进行的操作是更换不同阻值的定值电阻，重复上述实验。
19.在“测定小灯泡正常工作时的电阻和电功率”的实验中，小华选用如图甲所示的器材，其中电源电压为，小灯泡的额定电压为（灯丝电阻约为）。
（1）连接如图甲所示电路，闭合开关，移动滑动变阻器的滑片P到某一位置，电压表如图乙所示，为了测量小灯泡正常发光时的电阻和额定功率，应将滑动变阻器的滑片向___________（选填“左”或“右”）移动；
（2）根据实验测得的数据，绘制出通过小灯泡的电流随它两端电压变化的关系图像（如图丙所示），分析图像可知：
①小灯泡正常发光时的电阻为___________；
②小灯泡的额定功率为___________W；
（3）实验中观察到：当小灯泡两端的电压低于时，小灯泡不发光，根据图像分析其原因可能是：__________________________；
（4）在完成上述探究内容后，小华将电路中的小灯泡替换成未知定值电阻，并设计了如图丁所示的实验电路图测量其阻值。老师分析图丁中的电路图后指出有一个电路图不能完成实验，这个电路图是___________（填图下字母）。（R0阻值已知，电源电压不变）
A.B.
C.D.
【答案】（1）右 （2）10 0.625 （3）小灯泡的实际功率太小 （4）B
【解析】（1）由图乙可知，电压表的示数为2.2V，为了测量小灯泡正常发光时的电阻和额定功率，应使小灯泡两端电压达到额定电压，需减小滑动变阻器接入电路的电阻，从而减小其两端的电压，由图甲可知，滑动变阻器滑片应向右移动，电阻减小。
（2）小灯泡正常发光时，其两端电压为2.5V，分析图丙得出，小灯泡的正常发光电流为0.25A，可以计算小灯泡正常发光时的电阻为。
小灯泡正常发光时的额定功率为。
（3）当小灯泡的实际电压为0.5V时，远小于额定电压，根据图像分析可以算出实际功率为。小灯泡的实际功率太小，达不到发光的功率要求，因此不发光。
（4）由题可知，实验电路图是测量的阻值。先闭合S1，Rx与R0串联，读出电压表示数U2，为Rx两端的电压，再闭合S2，R0被短路，读出电压表示数U为电源电压，则R0两端的电压为，的阻值为，故A正确，不符合题意；闭合S1，断开S2，电压表示数为电源电压，再闭合S2，R0被短路，电压表示数仍然为电源电压，得不到电路中的电流与Rx两端的电压，就不能测出Rx的阻值，故B错误，符合题意。闭合S1，将S2与R0相连，读出电流表示数为I0，此时电路的总电压为，再将S2与Rx相连，读出电流表示数为Ix，的阻值为，故C正确，不符合题意；先闭合S1，Rx与R0串联，读出电流表示数为I1，电源电压为……①，再闭合S2，R0被短路，读出电流表示数为I2，此时电源电压为……②，由①②可解得，故D正确，不符合题意。
五、计算题（本大题共2小题，每小题6分，共12分。解题时要有必要的公式和文字说明，只写出结果不得分）
20.如图所示电路，当开关S闭合时，电压表的示数为，电压表的示数为，电流表A的示数为。（不考虑灯泡灯丝电阻的变化）
（1）求灯泡的电阻。
（2）求电路的总电功率。
（3）若将灯泡更换为灯泡，闭合开关，电流表的示数减小了0.1A，求灯泡的阻值。
【答案】（1）10Ω （2）0.6W （3）20Ω
【解析】（1）由电路图可知，灯泡和灯泡串联，电压表V测电源电压U，示数为3V，电压表测灯泡两端的电压示数为1V，电流表A测电路中的电流示数为0.2A，即电路电流为0.2A。
根据串联电路电压的特点，灯泡两端的电压为。
根据欧姆定律，可得灯泡的电阻为。
（2）已知电源电压为3V，电路电流为0.2A，根据电功率计算公式，可得电路的总电功率为。
（3）将灯泡更换为灯泡，闭合开关，电流表的示数减小了0.1A，则此时电路中的电流为。
根据欧姆定律，可得此时电路的总电阻为。
根据串联电路电阻的特点，灯泡的阻值为。
21.如图所示电路，电源电压恒为18V，小灯泡L标有“6V，3W”字样，滑动变阻器R标有“100Ω，1A”字样，电压表测量范围为0~15V，电流表测量范围为0~0.6A，定值电阻R0的阻值为24Ω。当闭合开关S、S1，断开开关S2时，小灯泡L恰好正常发光，不计温度对灯丝电阻的影响。
（1）求小灯泡L的电阻；
（2）求当闭合开关S、S1，断开开关S2时，10s内电流通过R0产生热量。
（3）闭合开关S、S2，断开开关S1时，在保证电路安全的情况下，求滑动变阻器接入电路的阻值范围。
【答案】（1）12Ω （2）60J （3）
【解析】（1）小灯泡L标有“6V，3W”字样，由电功率公式可得，小灯泡的电阻为。
（2）小灯泡正常发光时的电流即小灯泡的额定电流为。
由题意可知，当闭合开关S、S1，断开开关S2时，定值电阻R0与小灯泡L串联。因为小灯泡L恰好正常发光，所以电路中的电流。
根据串联电路电流特点可知，通过R0的电流为，10s内电流通过R0产生的热量为。
（3）当闭合开关S、S2，断开开关S1时，滑动变阻器R与小灯泡L串联，电压表测量R两端的电压，电流表测量电路中的电流。为保证电路安全，电路中的电流不能超过电流表的量程0.6A和小灯泡的额定电流0.5A，所以电路中的最大电流。当电路中电流最大时，滑动变阻器接入电路的阻值最小，此时小灯泡两端的电压，滑动变阻器两端的电压，滑动变阻器接入电路的最小阻值。
为保证电路安全，电压表的示数不能超过其量程15V，即滑动变阻器两端的电压最大为15V。当滑动变阻器两端的电压最大时，其接入电路的阻值最大，此时小灯泡两端的电压，电路中的最小电流，滑动变阻器接入电路的最大阻值。
综上所述，滑动变阻器接入电路的阻值范围为。物质
质量/g
初始温度/℃
加热时间/min
末温/℃
水
200
20
5
45
色拉油
200
20
5
75
数据序号
1
2
3
4
5
电压
1.0
1.2
1.8
2.0
2.4
电流
0.10
0.12
0.18
0.20
0.24
