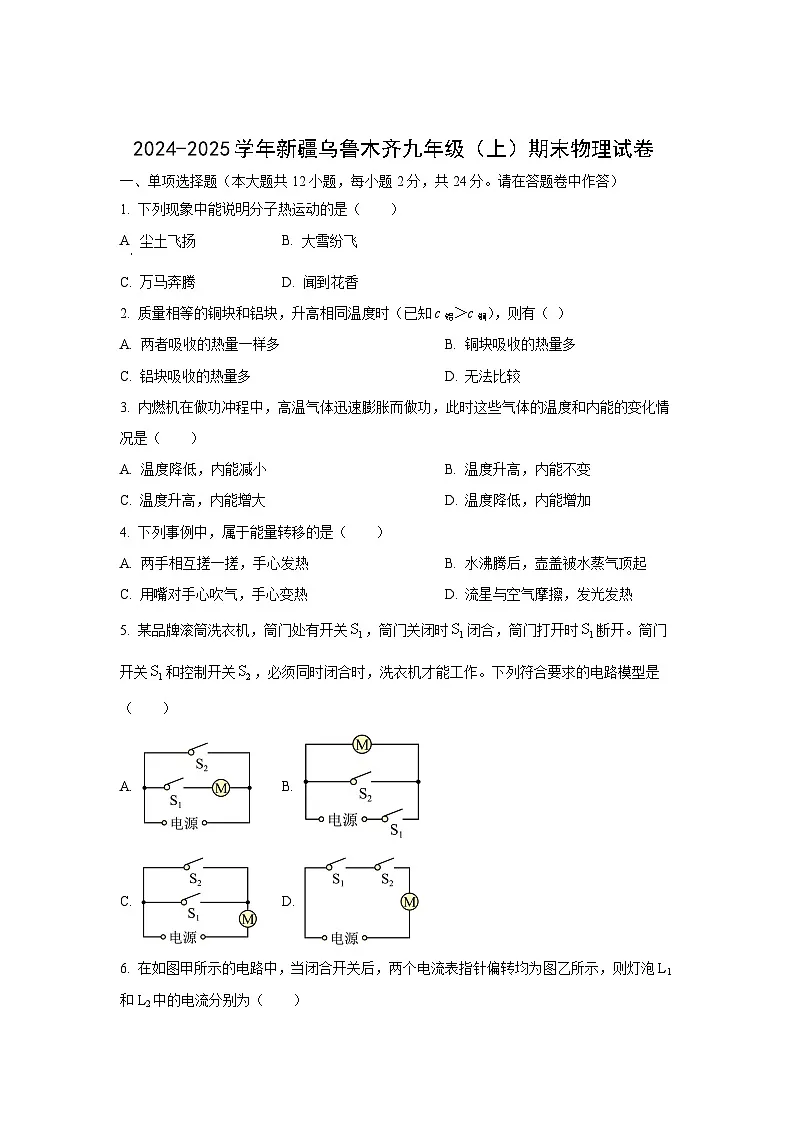

新疆乌鲁木齐2024-2025学年九年级上学期期末物理试卷（学生版）

这是一份新疆乌鲁木齐2024-2025学年九年级上学期期末物理试卷（学生版），共9页。试卷主要包含了单项选择题，填空题，作图题，实验与探究题，计算题等内容，欢迎下载使用。
一、单项选择题（本大题共12小题，每小题2分，共24分。请在答题卷中作答）
1. 下列现象中能说明分子热运动的是（ ）
A 尘土飞扬B. 大雪纷飞
C. 万马奔腾D. 闻到花香
2. 质量相等的铜块和铝块，升高相同温度时（已知c铝＞c铜），则有（ ）
A. 两者吸收的热量一样多B. 铜块吸收的热量多
C. 铝块吸收的热量多D. 无法比较
3. 内燃机在做功冲程中，高温气体迅速膨胀而做功，此时这些气体的温度和内能的变化情况是（ ）
A. 温度降低，内能减小B. 温度升高，内能不变
C. 温度升高，内能增大D. 温度降低，内能增加
4. 下列事例中，属于能量转移的是（ ）
A. 两手相互搓一搓，手心发热B. 水沸腾后，壶盖被水蒸气顶起
C. 用嘴对手心吹气，手心变热D. 流星与空气摩擦，发光发热
5. 某品牌滚筒洗衣机，筒门处有开关，筒门关闭时闭合，筒门打开时断开。筒门开关和控制开关，必须同时闭合时，洗衣机才能工作。下列符合要求的电路模型是（ ）
A. B.
C. D.
6. 在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯泡L1和L2中的电流分别为（ ）
A. 1.2A，0.22AB. 0.98A，0.22A
C. 0.24A，1.2AD. 0.96A，0.24A
7. 两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的( )
A. 两灯亮度不同
B. 两灯两端的电压相等
C. 通过两灯的电流相等
D. 通过两灯的电流不相等
8. 在日常生活中，下列做法符合安全用电要求的是（ ）
A. 开关接在灯泡和火线之间
B. 洗衣机的金属外壳没有接地
C. 发现有人触电时徒手将人拉开
D. 站在绝缘木凳上一手接触零线一手接触火线
9. 如图所示，甲乙两小磁针在一根磁铁附近，下列判断正确的是
A. 甲小磁针左端是S极，乙小磁针左端是N极
B. 甲小磁针左端是N极，乙小磁针左端也是N极
C. 甲小磁针左端是S极，乙小磁针左端也是S极
D. 甲小磁针左端是N极，乙小磁针左端是S极
10. 如图电路，电源电压恒定，R1=12Ω，R2=18Ω，R3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.60A，开关S2接b时电流表的示数可能为（ ）
A. 0.30AB. 0.40AC. 0.50AD. 0.80A

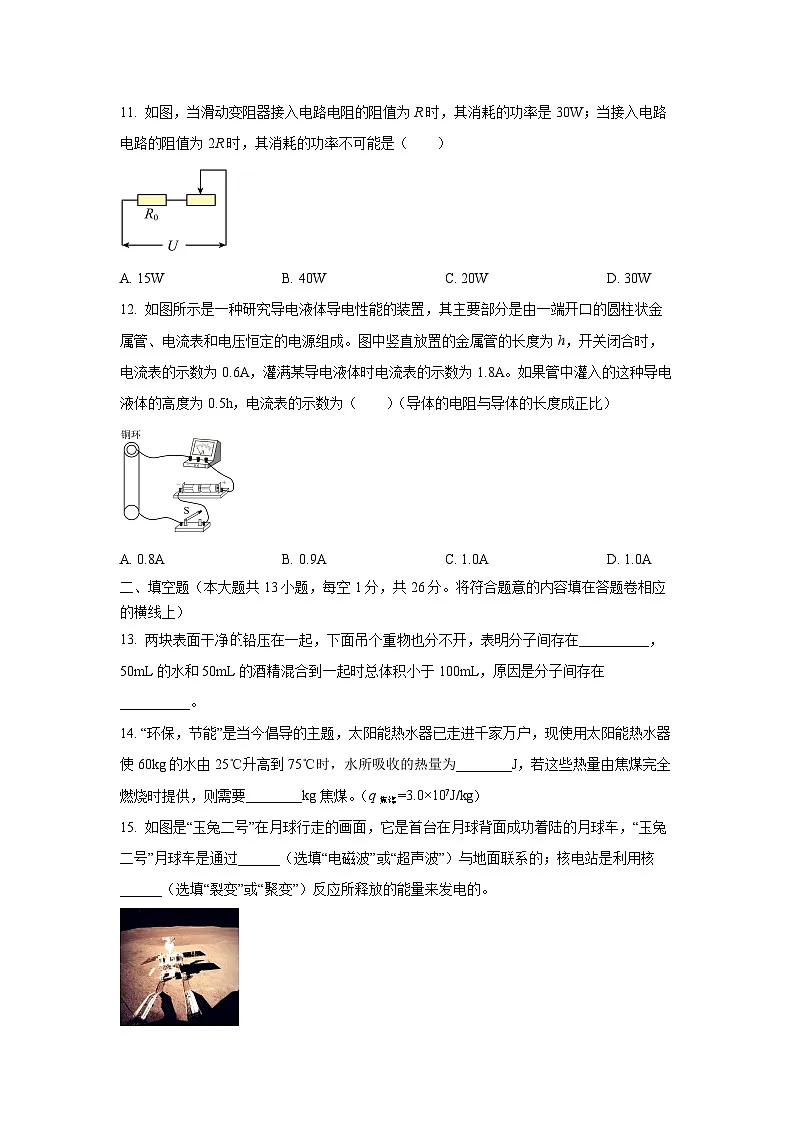

11. 如图，当滑动变阻器接入电路电阻的阻值为R时，其消耗的功率是30W；当接入电路电路的阻值为2R时，其消耗的功率不可能是（ ）
A. 15WB. 40WC. 20WD. 30W
12. 如图所示是一种研究导电液体导电性能的装置，其主要部分是由一端开口的圆柱状金属管、电流表和电压恒定的电源组成。图中竖直放置的金属管的长度为h，开关闭合时，电流表的示数为0.6A，灌满某导电液体时电流表的示数为1.8A。如果管中灌入的这种导电液体的高度为0.5h，电流表的示数为（ ）（导体的电阻与导体的长度成正比）
A. 0.8AB. 0.9AC. 1.0AD. 1.0A
二、填空题（本大题共13小题，每空1分，共26分。将符合题意的内容填在答题卷相应的横线上）
13. 两块表面干净铅压在一起，下面吊个重物也分不开，表明分子间存在__________，50mL的水和50mL的酒精混合到一起时总体积小于100mL，原因是分子间存在__________。
14. “环保，节能”是当今倡导的主题，太阳能热水器已走进千家万户，现使用太阳能热水器使60kg的水由25℃升高到75℃时，水所吸收的热量为________J，若这些热量由焦煤完全燃烧时提供，则需要________kg焦煤。（q焦煤=3.0×107J/kg）
15. 如图是“玉兔二号”在月球行走的画面，它是首台在月球背面成功着陆的月球车，“玉兔二号”月球车是通过______（选填“电磁波”或“超声波”）与地面联系的；核电站是利用核______（选填“裂变”或“聚变”）反应所释放的能量来发电的。
16. 在如图所示电路中，有三个开关S1、S2、S3 ，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2_______联；如果将开关S1、S2闭合，S3断开，则灯L1、L2_______联。
17. 如图所示,为某可调亮度台灯及其用于调光的电位器结构如图1、2、3是它的三个接线柱,1、3分别与弧形电阻片的两端相连,2与金属滑片P相连．则电位器应该与灯泡______（串联/并联)，欲使滑片P顺时针转动时灯泡变亮，应将接线柱________接入电路．
18. 为了防止电流过大将用电器核心部件烧毁，很多用电器都装有如图所示的“保险管”，如图，甲、乙是两个熔断电流为“10A”和“20A”的某种型号“保险管”的截面图(保险丝的材料相同)，那么________图保险管的熔断电流为“10A”，你的理由是它的保险丝电阻________(填“大”或“小”)．
19. 如图所示电路中，导线通电之前，处于静止状态的小磁针S极所指的方向是_____的北极（选填“地理”或“地磁”）；导线通电之后，小磁针静止时_____极所指的方向为该点磁场的方向．
20. 如图所示，是演示巨磁电阻(GMR)特性的原理示意图．开关S1、S2闭合时，向左稍微移动滑动变阻器的滑片P，指示灯的亮度明显变亮。
(1)变阻器的滑片P向左移动时，电磁铁周围的磁场____(选填“增强”、“减弱”或“不变”)。
(2)指示灯的亮度明显变亮，表明电路中GMR的阻值显著___(选填“增大”或“减小”)。
21. 一段导体两端电压是4V时，导体中的电流是0.5A，如果该导体两端电压增加到6V，导体中的电流是__________A。如果导体两端电压降到0V，导体的电阻是__________。（设导体电阻不随温度变化而变化）
22. 如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动过程中，电流表A2的示数__________，电压表V的示数和电流表A1的示数比值__________。（均选填“变大“变小”或“不变”）
23. 灯泡L1、L2分别标有“4V、4W”和“3V、3W”的字样，将他们并联连接起来使用，干路中允许的最大电流为________A，此时L1消耗的电功率为________W．
24. 如图甲所示，R2为电阻箱，闭合开关S，调节R2时电流表示数I随之变化。如图乙所示是电阻箱阻值R2与电流表示数倒数的关系图像。则电源电压U的大小为______V，若变阻器的电阻R2为20Ω时，电流表示数的倒数为_______A-1。
25. 如图所示，电源电压保持不变。闭合开关，滑片P分别移动到A和C两点时，滑动变阻器消耗的电功率相等；滑片P移动到B点时，滑动变阻器消耗的电功率最大，则滑片移动到B点时变阻器的阻值__________（选填“大于”“小于”或“等于”） R0的阻值。若AB段和BC段电阻之比为3:5，则滑片P移动到A和C两点时，滑动变阻器接入电路的电阻之比为__________（变阻器的电阻与导体的长度成正比）
三、作图题（每图2分，共6分）
26. 如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接．要求：两灯并联．开关S在干路上，电流表只通过L1的电流，导线不能交叉．
27. 请在图中完成三脚插座接入电路连线．
28. 如图所示，请按小磁针的指向在括号中用“S”或“N”标出通电螺线管的南北极，用“+”或“-”标出电源的正负极。
四、实验与探究题（本大题共3小题，每空2分，共24分）
29. 某同学用同一个加热装置分别给质量和初温都相同的水和煤油加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度（T）随时间（t）变化的图象（如图）。
（1）根据图象，给水和煤油加热相同的时间，水和煤油吸收的热量______（填“水比较多”“煤油比较多”或“一样多”）；要使水和煤油升高相同的温度，应给______加热更长的时间，这说明______的吸热能力强些；
（2）已知水的比热容是4.2×103 J/(kg·℃)，则煤油的比热容是______。
30. 在测定“小灯泡电功率”的实验中，小灯泡额定电压为2.5V、电阻约为10Ω。
（1）连接电路时开关应__________，图中的电流表尚未接入电路，连接时电流表应选0～__________A的量程；
（2）聪聪同学闭合开关，移动滑片P到某一点时，电压表示数为2.2V，若他想测量小灯泡的额定功率，应将图中滑片P向__________（选填“A”或“B”）端移动，使电压表的示数为2.5V；
（3）聪聪移动滑片使小灯泡正常发光，此时电流表的读数为0.27A，小灯泡的额定功率是__________W。
31. 如图甲所示，某同学设计了一个测量电阻的电路，R0 为定值电阻，电源两端电压保持不变，在MN之间接入待测电阻Rx，可以直接在改装后的表盘上读出电阻阻值，该同学已经标出了部分电阻值，如图乙所示。
（1）由表盘数据可知，电流示数越大时，表明接入MN 之间的电阻值越___________（选填大或小），当电流为0.4 A时，MN 之间的电阻为___________Ω；
（2）电路中电源电压为___________V；
（3）在表盘上电流为0.3 A处，应标记电阻值为___________Ω。
五、计算题（本大题共2小题，每小题5分，共10分。解题时要有必要的公式和文字说明，只写出结果不得分）
32. 如图所示的电路中，电源两端电压为6V并保持不变。当开关S闭合、S1断开时，电流表示数为0.2A；当开关S、S1都闭合时，电流表示数为0.5A。求：
（1）R1的阻值；
（2）R2的电功率；
（3）当开关S、S1都闭合时，通电1min电流通过R1做的功。
33. 电饭煲是家中常用的用电器，下表是某台电饭煲的铭牌，其内部电路简化如图所示，其中和都是电热丝（不考虑温度对电阻的影响）。
（1）电饭煲正常工作时，电阻的阻值是多少？
（2）断开家中其它用电器，只接通电饭煲且处于加热状态，发现家中标有“220V 10（20）A；2000r/（kW·h）”的电能表在12min内转了320圈，求此时电饭煲的实际加热功率是多少？
额定电压
220V
频率
50Hz
额定功率
加热
880W
保温
44W
