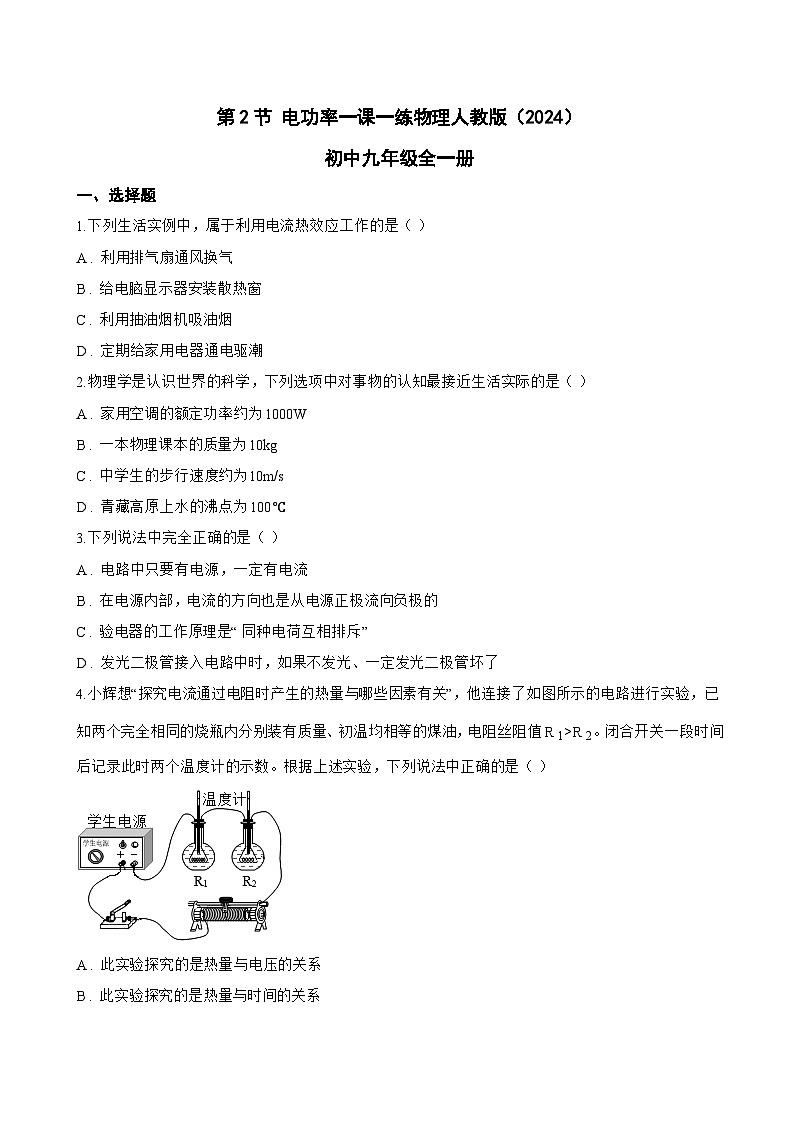

物理九年级全册（2024）第2节 电功率课时训练

这是一份物理九年级全册（2024）第2节 电功率课时训练，共12页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列生活实例中，属于利用电流热效应工作的是（ ）
A . 利用排气扇通风换气
B . 给电脑显示器安装散热窗
C . 利用抽油烟机吸油烟
D . 定期给家用电器通电驱潮
2.物理学是认识世界的科学，下列选项中对事物的认知最接近生活实际的是（ ）
A . 家用空调的额定功率约为1000W
B . 一本物理课本的质量为10kg
C . 中学生的步行速度约为10m/s
D . 青藏高原上水的沸点为100℃
3.下列说法中完全正确的是（ ）
A . 电路中只要有电源，一定有电流
B . 在电源内部，电流的方向也是从电源正极流向负极的
C . 验电器的工作原理是“ 同种电荷互相排斥 ”
D . 发光二极管接入电路中时，如果不发光、一定发光二极管坏了
4.小辉想“探究电流通过电阻时产生的热量与哪些因素有关”，他连接了如图所示的电路进行实验，已知两个完全相同的烧瓶内分别装有质量、初温均相等的煤油，电阻丝阻值R 1>R 2。闭合开关一段时间后记录此时两个温度计的示数。根据上述实验，下列说法中正确的是（ ）

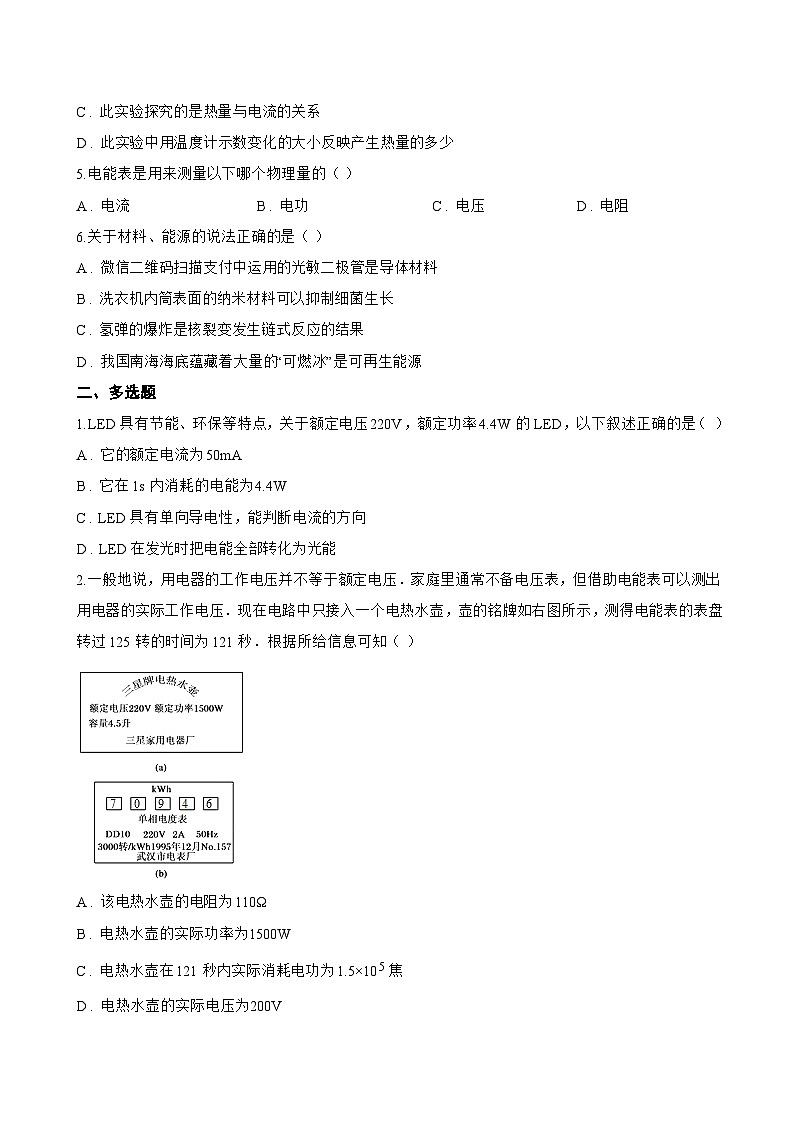

A . 此实验探究的是热量与电压的关系
B . 此实验探究的是热量与时间的关系
C . 此实验探究的是热量与电流的关系
D . 此实验中用温度计示数变化的大小反映产生热量的多少
5.电能表是用来测量以下哪个物理量的（ ）
A . 电流 B . 电功 C . 电压 D . 电阻
6.关于材料、能源的说法正确的是（ ）
A . 微信二维码扫描支付中运用的光敏二极管是导体材料
B . 洗衣机内筒表面的纳米材料可以抑制细菌生长
C . 氢弹的爆炸是核裂变发生链式反应的结果
D . 我国南海海底蕴藏着大量的“可燃冰”是可再生能源
二、多选题
1.LED具有节能、环保等特点，关于额定电压220V，额定功率4.4W的LED，以下叙述正确的是（ ）
A . 它的额定电流为50mA
B . 它在1s内消耗的电能为4.4W
C . LED具有单向导电性，能判断电流的方向
D . LED在发光时把电能全部转化为光能
2.一般地说，用电器的工作电压并不等于额定电压．家庭里通常不备电压表，但借助电能表可以测出用电器的实际工作电压．现在电路中只接入一个电热水壶，壶的铭牌如右图所示，测得电能表的表盘转过125转的时间为121秒．根据所给信息可知（ ）
A . 该电热水壶的电阻为110Ω
B . 电热水壶的实际功率为1500W
C . 电热水壶在121秒内实际消耗电功为1.5×105焦
D . 电热水壶的实际电压为200V

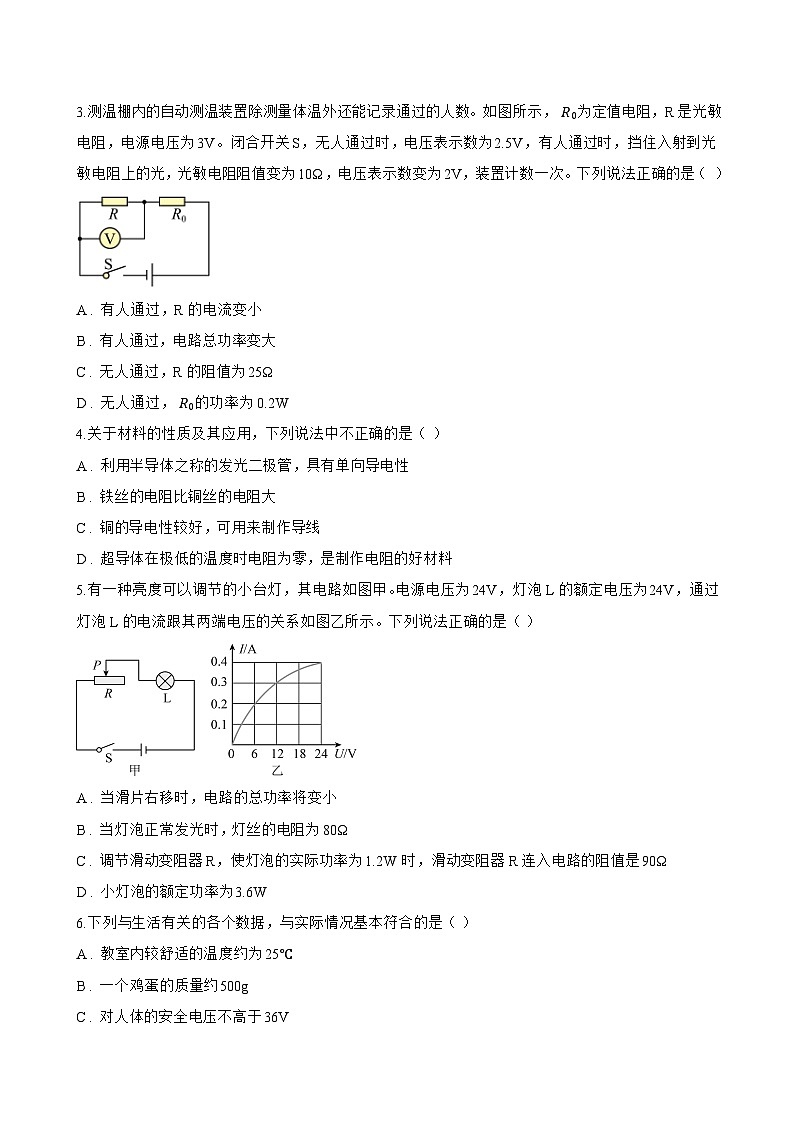

3.测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示， R0为定值电阻，R是光敏电阻，电源电压为3V。闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。下列说法正确的是（ ）
A . 有人通过，R的电流变小
B . 有人通过，电路总功率变大
C . 无人通过，R的阻值为25Ω
D . 无人通过， R0的功率为0.2W
4.关于材料的性质及其应用，下列说法中不正确的是（ ）
A . 利用半导体之称的发光二极管，具有单向导电性
B . 铁丝的电阻比铜丝的电阻大
C . 铜的导电性较好，可用来制作导线
D . 超导体在极低的温度时电阻为零，是制作电阻的好材料
5.有一种亮度可以调节的小台灯，其电路如图甲。电源电压为24V，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙所示。下列说法正确的是（ ）
A . 当滑片右移时，电路的总功率将变小
B . 当灯泡正常发光时，灯丝的电阻为80Ω
C . 调节滑动变阻器R，使灯泡的实际功率为1.2W时，滑动变阻器R连入电路的阻值是90Ω
D . 小灯泡的额定功率为3.6W
6.下列与生活有关的各个数据，与实际情况基本符合的是（ ）
A . 教室内较舒适的温度约为25℃
B . 一个鸡蛋的质量约500g
C . 对人体的安全电压不高于36V
D . 教室里空调的功率约为300W
7.两只小灯泡上分别标有甲“6V 3W”、乙“4V 2W”字样，现在把它们按不同方式接在不同电路中。下列判断正确的是（ ）
A . 若把它们串联在10V电路中，只有一只灯泡能正常发光
B . 若把它们串联在10V电路中，两只灯泡恰好都能正常发光
C . 若把它们并联在6V电路中，两灯泡都能正常发光
D . 若把它们并联在4V电路中，只有乙灯泡能正常发光
三、填空题
1.用丝绸摩擦过的玻璃棒带 ________ 电，验电器的原理是同种电荷相互 ________ 。人接触汽车时有时会被“电 ”下，这是因为汽车行驶时与空气摩擦发生了 ________ 现象，手拿静电消除器接触汽车，消除器中的 LED 灯发光，若瞬间电流方向是由消除器流向汽车， 则汽车带的是 ________ 电荷，LED 灯是由 ________ （选填“半导体 ”或“超导体 ”）材料制成的。
2.某彩色电视机的铭牌如图所示，其额定电功率为 ________ W，额定电流是 ________ A。当它正常工作时，60s内消耗的电能为 ________ J。
3.小华家的插座 A与插座 B(如图甲所示)是 ________ 联的；他家的电能表的铭牌如图乙所示，现只将某用电器单独接在该表上工作20min，电能表转盘转了300圈，则该用电器在上述时间内消耗的电能为 ________ kW·h，用电器的电功率是 ________ W； 用电要注意安全，图丙中的冰箱上剩下的一根接线应与 ________ 相连。
4.图所示的电能表读数是 ________ kW·h，若单独使用某电热水器12 min，该电能表的转盘转1200 转，则此热水器的功率为 ________ W。
5.某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥．小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是 ________ kW·h．已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S 1是自动开关，R 1和R 2为电阻不变的电热丝，则R 2= ________ Ω．
6.当天空中空气的湿度很大、两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可以在瞬间通过天空，形成闪电。某次闪电的放电电流约为 1×104A ， 电压约 1.8×108V ， 放电时间约0.01s，则这次闪电释放的电能约 ________ J，这些电能可供1000W的电水壶连续工作 ________ h。
7.标有“8V 4W”的灯泡，正常工作时，它的电流是 ________ A，将它接到某电路中，通过它两端的电压为4V时，它的电功率是 ________ W。（不考虑灯泡电阻受温度的影响）
8.充电宝也叫移动电源，又叫做外置电池，它的作用就是随时随地给手机或数码产品提供充电功能．如图所示是某品牌的充电宝，标配电芯容量为10000mAh，以2A充电电流输出，同等电压充电时，最多可持续充电 ________ 小时，它可以同时给几部手机充电，此时手机之间是 ________ 联连入充电宝的．
四、实验探究题
1. 南京是实在的“火炉”，2009年5月，温度就达到35℃，可见今年夏天的温度仍然很高，持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：
（1） “超负荷”是指如图所示 ________ （选填“①”或“②”）中所示情况；
（2） 使火灾发生的理论依据是 ________ ；
（3） 请你提出一条预防这种火灾发生应采取什么措施 ________ ．
2.小丽在“探究并联电路中电流规律”的实验中，设计的电路如图所示，电路正确后她把电流表分别接入到电路中的a、b、c处，测出a、b、c处的电流数据记录如表。
（1） 根据电路图连接电路时，开关应该 ________ ；
（2） 在进行实验时，灯泡L 1突然熄灭，L 2仍发光，则电路故障可能是 ________ ；
（3） 小张根据如表实验数据断定“并联电路中各支路的电流一定相等”，这一结论是错误的，造成这一现象的原因是两个小灯泡的规格是 ________ （选填“相同”或“不同”）；
（4） 第1次实验发现，灯泡L 1比L 2亮，则灯泡L 1的电阻 ________ 灯泡L 2的电阻；若两灯泡灯丝长度相同， ________ 的灯丝更细。
（5） 小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示这个电路中有一根导线接错了，请把接错的那一根导线找出来，打上“×”，再画线
3.图甲是小华“测量小灯泡电功率”的实验电路。电源电压恒为6V，小灯泡的额定电压为2.5V。
（1）闭合开关后，她发现无论怎样移动滑片P，电压表的示数均为6V不变，小灯泡不发光。经检查，是由于其中一根导线连接错误造成的，请你用笔在电路中将连接错误的导线打”×”，并补画出正确的连线 ________ ；
（2）排除故障后，小华将滑动变阻器的滑片P移到某一位置时，电压表的示数如图乙所示为 ________ V，若要测小灯泡的额定功率，应将滑片P向 ________ （填“左”或“右”）移动；
（3）小华继续实验，记下多组对应的电压表和电流表的示数，并绘制成I﹣U图像如图丙所示，根据图像，可计算出小灯泡的额定功率是 ________ W。由图像还可发现小灯泡的电阻是变化的，影响其变化的主要因素是 ________ 。
五、计算题
1.如图甲，多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎，图乙是该养生壶的简化电路图， R1 、 R2 均为加热电阻且阻值不随温度而变化。当养生壶正常工作时，它的加热功率为 968W ，保温总功率为 121W 。图丙是小明家的电能表表盘示意图，某天傍晚小明只将该养生壶接入家中电路加热食物，观察到家中电能表指示灯在 1min 闪烁了40次。求：
（1） 养生壶加热状态正常加热时的电流；
（2） 电阻 R2 的阻值；
（3） 养生壶的实际功率及当天傍晚家中电路的实际电压。
2.在相距40km的甲、乙两地之间，沿直线架设了两条相同的输电线，这种输电线每千米的电阻为0.2Ω。现由于特殊原因造成输电线上某处发生了短路，为了确定短路位置，检修员在甲地利用电压表、电流表和电源接成了如图所示的电路进行检测。当电压表示数为3.0V时，电流表示数为0.5A。
（1） 若检修员在检测中用时1min，则检测中输电线消耗的电能是多少J？
（2） 短路位置离甲地的距离是多少km？
3.如图，L为标有为“”的小灯泡，滑动变阻器R 2的最大电阻为15Ω，电源电压保持恒定。闭合开关S 1、S 2 ， 且R 2阻值为0时，灯泡L正常发光，电流表读数I=0.75A．求：（不考虑温度对灯泡电阻的影响）
（1） 电源电压U；
（2） 电阻R 1的阻值；
（3） 电路接通时的最小功率。
六、综合题
1.物理学科实践小组对如图甲所示的传统管线饮水机进行研究，发现它通过把水仓内的水加热到设定温度来供人饮用。如图乙是饮水机工作原理图，其中S是自动温控开关，当水的温度低于设定的最低温度值时，通过温控开关控制饮水机处于加热状态；当水的温度达到设定的最高温度值时，通过温控开关控制饮水机处于保温状态，如此反复。R 1是定值电阻，R 2是阻值不变的电热丝。该饮水机的部分参数如下表所示。
（1）同学们研究饮水机使用说明书和工作原理后，有以下认识，其中不合理的是： ________ ；
A.安装传统管线饮水机，应距墙一定的距离，有利于通风散热
B.尽管饮水机功率不太大且外壳由塑料制成，也需使用三孔插座供电
C.“使用时插头要充分插入插座”，若插头外露可能会导致触电事故
D.水仓水温达到95℃，开关S接到触点1，灯L2亮，饮水机开始保温
（2）同学们发现当饮水机水仓内水温度低于85℃时，饮水机就重新加热，循环往复将水仓内水温控制在85~95℃之间。同学们测得水从85℃上升到95℃所需的加热时间为3min，咨询到电费单价为0.5元/kW•h，则单独计算反复加热烧开水仓内的水100次所花的电费为元。如果水仓里没有水了，就会有干烧损坏部件的危险。为了避免此危险的发生，请你从安全用电的角度给出一个合理的建议： ________ ；
（3）为了比较“切断电源8小时后一次加热至95℃”和“8小时内保温状态下反复加热”两种情况下消耗的电能，在没有电能表的情况下，除提供的上述信息外还需测量水从室温上升到95℃所需的加热时间和 ________ 。
2.小晴同学利用暑假对家里用电器进行了研究，如图甲是具有煮饭、保温两挡的电饭煲。小晴同学发现家里的电饭煲工作原理图有缺失，如图乙所示，她研究发现自家的这款电饭煲有两个发热电阻 R1、 R2且阻值相等，当开关S接触点1时为保温挡，开关S接触点2时为煮饭挡。请你帮助小晴回答以下问题：
（1） 下面关于电饭煲说法错误的是______。
A . 电饭煲的发热电阻是用导体材料制作的
B . 电饭煲正常工作时它的煮饭挡是指功率小的挡
C . 电饭煲工作时运用了电流的热效应来工作
（2） 请你帮小晴在图乙虚线框内填入符合题意的定值电阻 R2和导线，使电路图完整（请标出电阻 R2）。
（3） 小晴想测出 R1的阻值，她做了以下操作：只使用该电饭煲正常煮饭，用了18min把0.5kg米饭好，电能表的脉冲指示灯刚好闪烁了1080次，电能表的规格如图丙所示。请你帮她计算出 R1= ________ Ω；
（4） 小晴继续对此电饭煲的设计和使用说明进行探究，她提出了下列猜想，你认为合理的是______。
A . 观察到加热元件安装在电饭煲底部，可能是为了增强加热效果
B . 使用电饭煲工作时，煮饭消耗的电能一定比保温消耗的电能多
C . 说明书中“接入电压要与电饭煲额定电压相符合”是多余的
3.现如今小汽车、摩托车、电瓶车等交通工具已经进入千家万户。为了保证安全，这些交通工具上都设有各种指示灯以起到提醒作用。实验学校科创班的同学开展了一次针对“指示灯”的调查活动。
（1） 小方组的同学发现汽车在行驶中要左转弯时，向下轻拨方向盘旁的一根“杆子”，前后的左转向灯便同时闪烁起来，则“杆子”实际上起到了 ________ 的作用。
（2） 小梅组的同学发现汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带：当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。如图中符合上述要求的电路图是____。
A .
B .
C .
D .
（3） 小段组的同学发现一种摩托车转向灯的电路原理图如图所示：
图中“智能开关”可以使电路间歇地通断，L为指示灯。当S拨至“1”时，左转向灯L左发光，向外界发出左转信号，同时灯L闪亮，向驾驶员显示转向灯正常工作。右转时道理与左转一样。把S拨至1、2的任何位置时灯L都会发光，而左、右转向灯L左、L右却不会同时发光。他们对此百思不得其解，于是请教了物理杨老师。杨老师给他们展示了一种带有指示灯的开关，实物图如图甲所示，电路图如图乙所示。当开关S闭合时，电路中的指示灯L1不发光、照明灯L2正常发光。当开关S断开时，由于指示灯L1的电阻远 ________ 照明灯泡L2的电阻，故指示灯L1发光，照明灯L2不发光。小段组的同学听后恍然大悟。若现有规格为“6V 1.5W” 、“6V 10W”、“6V 20W”三只灯泡，在图中，当电源两端电压为6V，两只转向灯L左、L右都用“6V、10W”的灯泡，则灯L应该选用规格的灯泡可能为 ________ 。
4.如图是远距离输电示意图，请你说明图中设备AB的名称并简要说明它们各自的作用．
（1） 设备A是 ________ ，作用是 ________
（2） 设备B是 ________ ，作用是 ________
实验次数
a点/A
b点/A
c点/A
1
0.22
022
0.44
2
0.24
0.24.
0.48
3
0.28
0.28
0.56
额定电压
220V
加热功率
550W
保温功率
50w
热水出水温度
85~95℃
