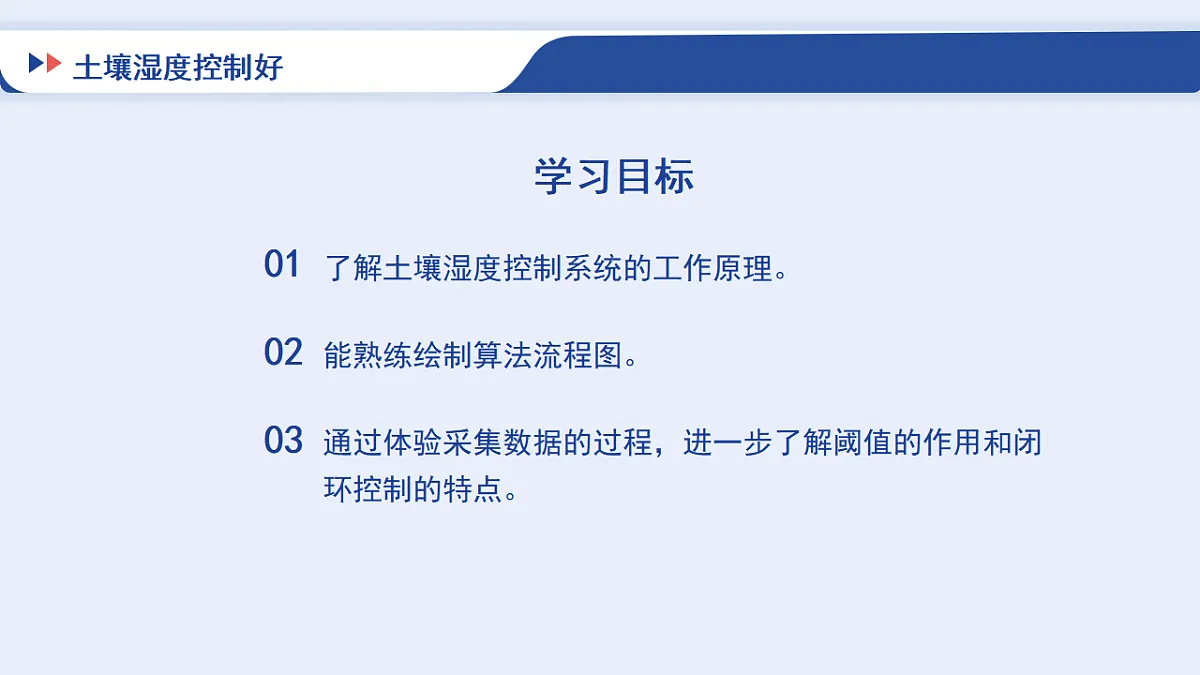

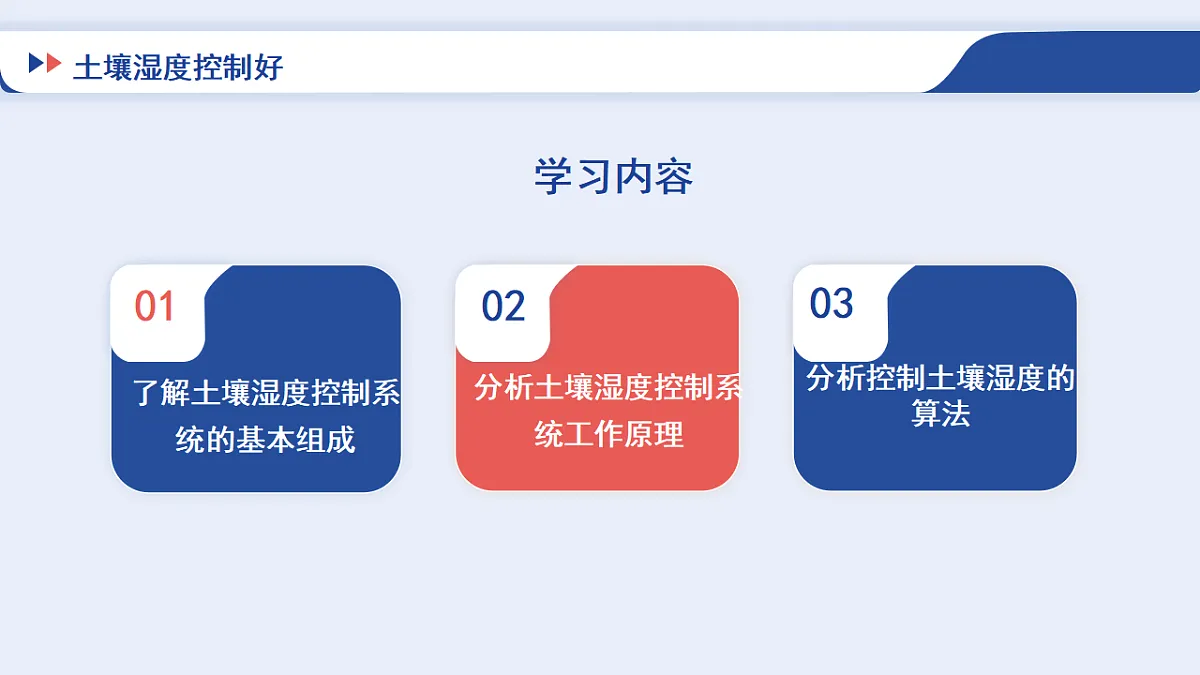

了解土壤湿度控制系统的基本组成
分析土壤湿度控制系统工作原理
分析控制土壤湿度的算法

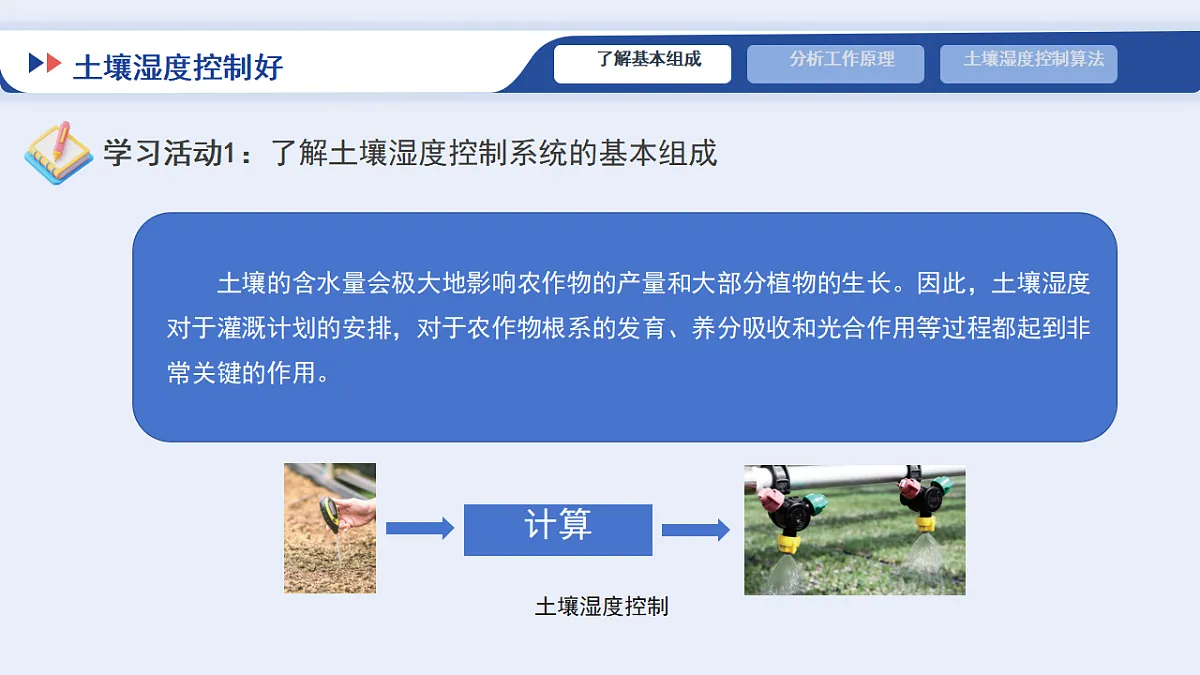

土壤的含水量会极大地影响农作物的产量和大部分植物的生长。因此，土壤湿度对于灌溉计划的安排，对于农作物根系的发育、养分吸收和光合作用等过程都起到非常关键的作用。

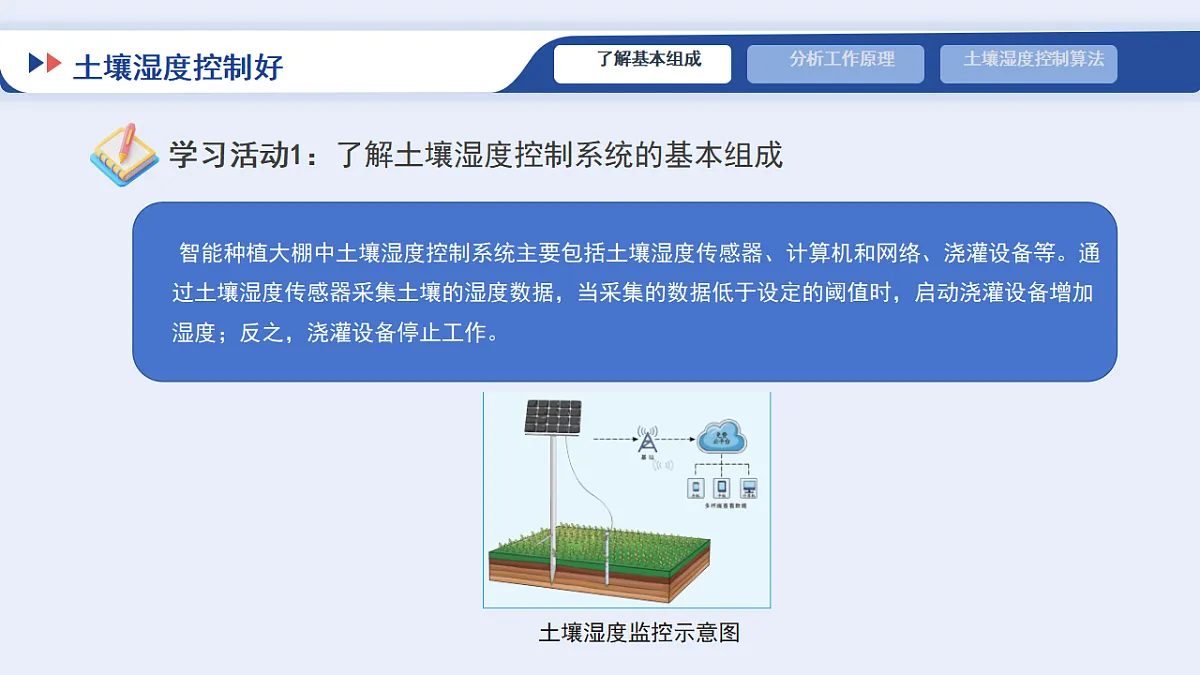

智能种植大棚中土壤湿度控制系统主要包括土壤湿度传感器、计算机和网络、浇灌设备等。通过土壤湿度传感器采集土壤的湿度数据，当采集的数据低于设定的阈值时，启动浇灌设备增加湿度；反之，浇灌设备停止工作。

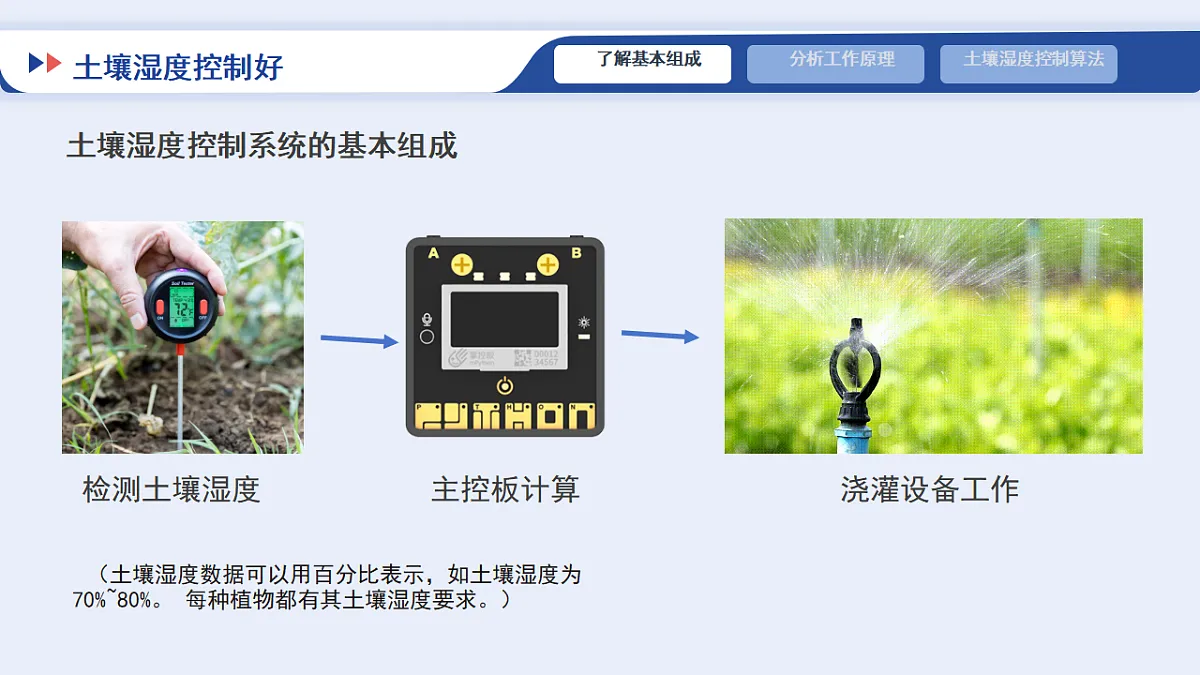

土壤湿度控制系统的基本组成
（土壤湿度数据可以用百分比表示，如土壤湿度为70%~80%。 每种植物都有其土壤湿度要求。）

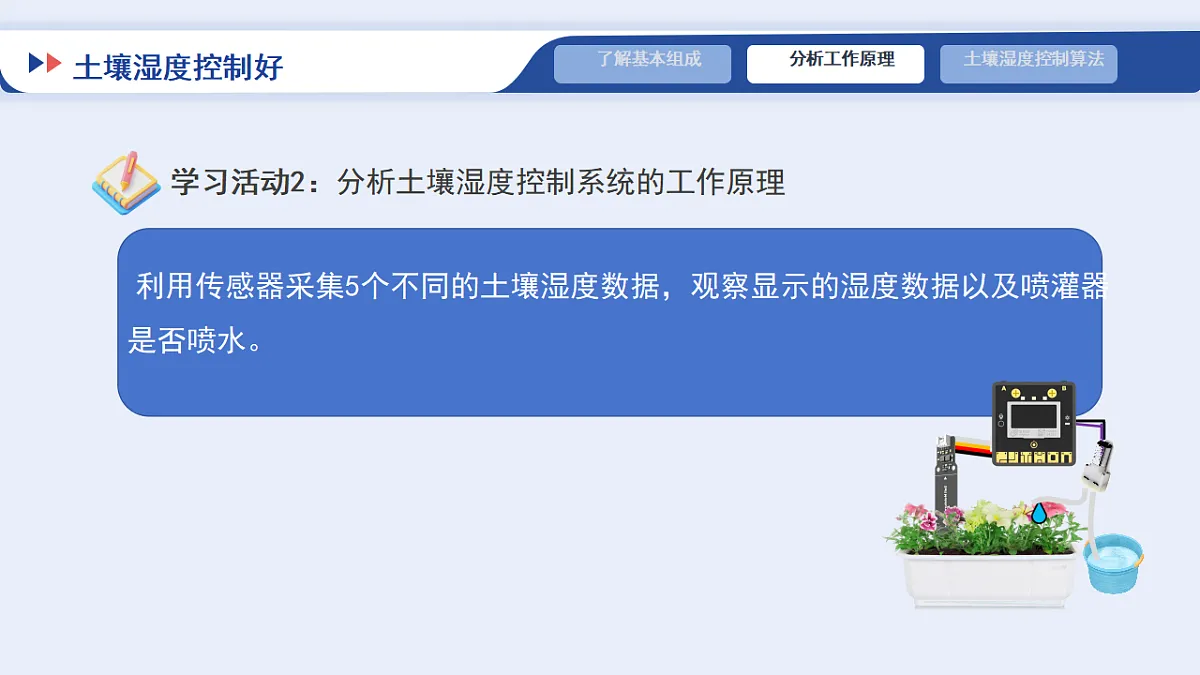

利用传感器采集5个不同的土壤湿度数据，观察显示的湿度数据以及喷灌器是否喷水。
第一步：观察简易土壤湿度控制系统的组成
第二步：主控板刷入程序
你的发现：土壤湿度传感器中设定的湿度阈值大约是___________。
注意：所采集的5个数据，要大体分布合理，不能都偏小或偏大，这样才能找到阈值；日常生活中往往用百分比来描述土壤湿度（如土壤湿度60%），但利用传感器采集的数据不一定是百分比，要以实际使用的传感器为准。
土壤湿度改变，相当于改变了控制系统的什么？导致控制系统发生什么变化？
土壤湿度的改变，相当于改变了控制系统的输入，经过计算，输出会发生相应的变化，导致喷灌器的状态也随之变化，从而实现对土壤湿度的控制。
土壤湿度传感器检测的是土壤湿度（连续量），然后根据这个数据，按特定的计算规则生成控制喷灌器工作的指令（开关量）。查看学习活动2中记录的湿度阈值，补充控制土壤湿度的算法流程图，填写土壤湿度与喷灌器状态真值表。
土壤湿度控制算法流程图
土壤湿度与喷灌器状态真值表
用1和0填写（1表示“是”，0表示“否”）。
1.“监测土壤湿度—判断湿度是否超过阈值—控制喷灌器工作”这个过程是否属于闭环控制？
1.是，属于闭环控制！
2.如果要结束控制系统的工作，是否要断开电源开关？
2.是，需要断开电源开关
搭建一个小型土壤湿度控制系统。
第一步：主控板连接土壤湿度传感器和水泵
读取土壤湿度值，如果湿度值不超过阈值，水泵开启，否则，水泵关闭。
第三步：主控板刷入程序
第四步：功能测试（土壤湿度传感器插入花盆土壤中，水泵的一条水管放在水中，另一条水管放在花盆里）
同学们，动手操作吧！体验传感器采集数据的过程，感受土壤湿度阈值对浇水设备的控制作用。
1.干燥土壤的湿度数据为 _______，水泵是否开启：_______（是/否）。
2.湿润土壤的湿度数据为 _______，水泵是否开启：_______（是/否）。
阈值设定过低可能会导致土壤过于干燥。阈值设定过高则可能导致过早启动浇水，浪费水资源。
搜索资料了解几种你感兴趣的植物的土壤湿度要求。
