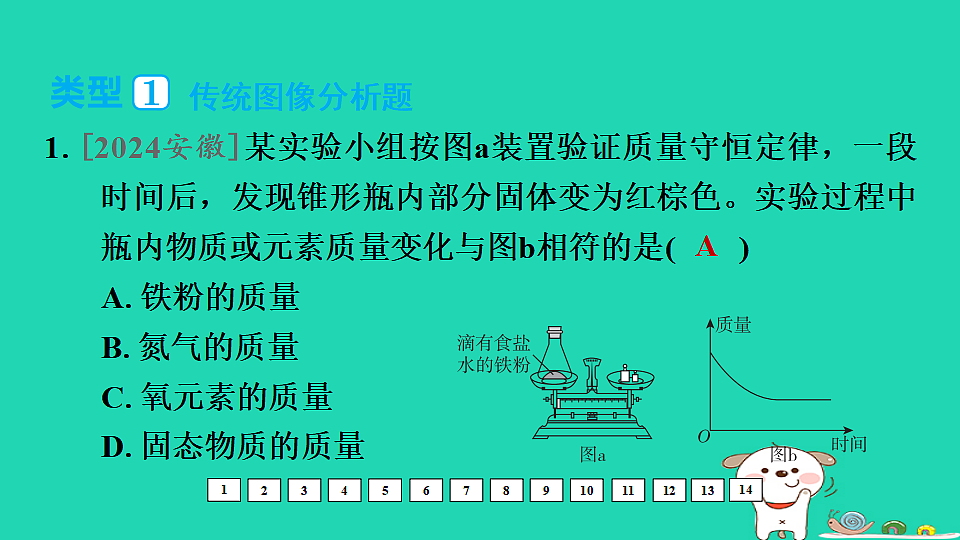

传统图像分析题1.[2024安徽]某实验小组按图a装置验证质量守恒定律，一段时间后，发现锥形瓶内部分固体变为红棕色。实验过程中瓶内物质或元素质量变化与图b相符的是(　　)A.铁粉的质量B.氮气的质量C.氧元素的质量D.固态物质的质量

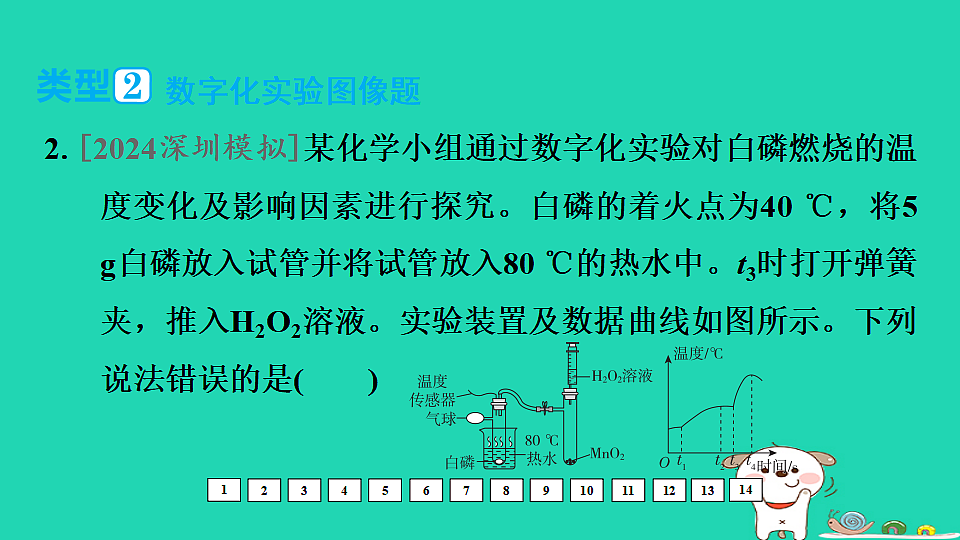

数字化实验图像题2.[2024深圳模拟]某化学小组通过数字化实验对白磷燃烧的温度变化及影响因素进行探究。白磷的着火点为40 ℃，将5 g白磷放入试管并将试管放入80 ℃的热水中。t3时打开弹簧夹，推入H2O2溶液。实验装置及数据曲线如图所示。下列说法错误的是(　　)

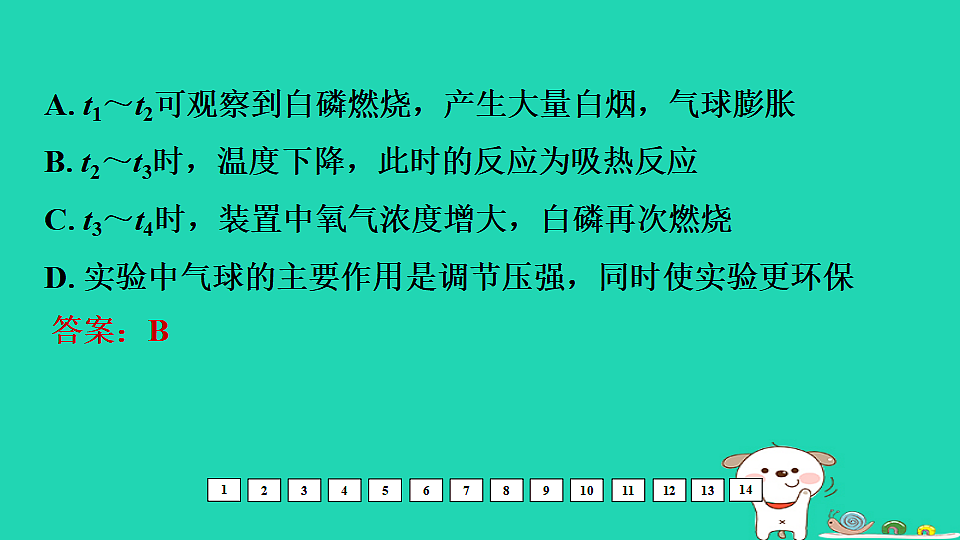

A.t1～t2可观察到白磷燃烧，产生大量白烟，气球膨胀B.t2～t3时，温度下降，此时的反应为吸热反应C.t3～t4时，装置中氧气浓度增大，白磷再次燃烧D.实验中气球的主要作用是调节压强，同时使实验更环保

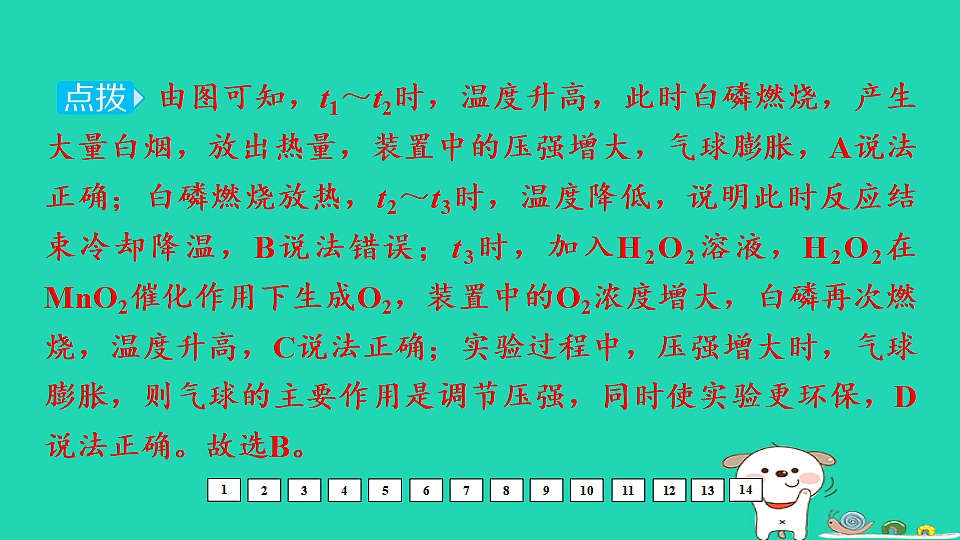

由图可知，t1～t2时，温度升高，此时白磷燃烧，产生大量白烟，放出热量，装置中的压强增大，气球膨胀，A说法正确；白磷燃烧放热，t2～t3时，温度降低，说明此时反应结束冷却降温，B说法错误；t3时，加入H2O2溶液，H2O2在MnO2催化作用下生成O2，装置中的O2浓度增大，白磷再次燃烧，温度升高，C说法正确；实验过程中，压强增大时，气球膨胀，则气球的主要作用是调节压强，同时使实验更环保，D说法正确。故选B。

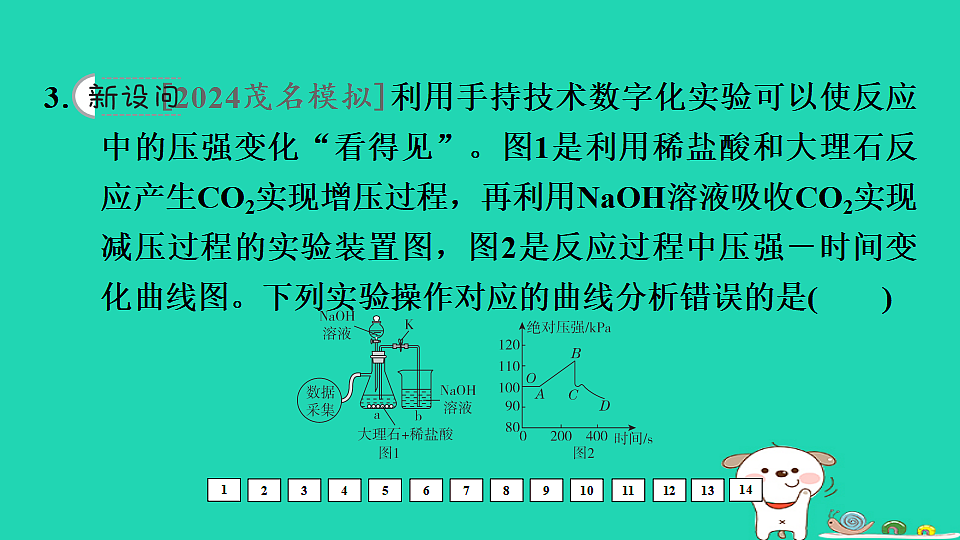

3. [2024茂名模拟]利用手持技术数字化实验可以使反应中的压强变化“看得见”。图1是利用稀盐酸和大理石反应产生CO2实现增压过程，再利用NaOH溶液吸收CO2实现减压过程的实验装置图，图2是反应过程中压强－时间变化曲线图。下列实验操作对应的曲线分析错误的是(　　)

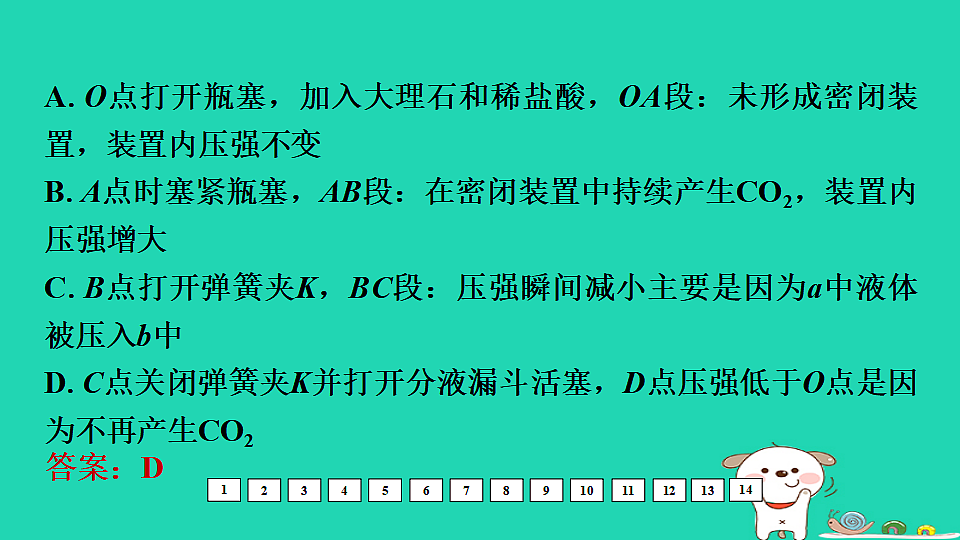

A.O点打开瓶塞，加入大理石和稀盐酸，OA段：未形成密闭装置，装置内压强不变B.A点时塞紧瓶塞，AB段：在密闭装置中持续产生CO2，装置内压强增大C.B点打开弹簧夹K，BC段：压强瞬间减小主要是因为a中液体被压入b中D.C点关闭弹簧夹K并打开分液漏斗活塞，D点压强低于O点是因为不再产生CO2

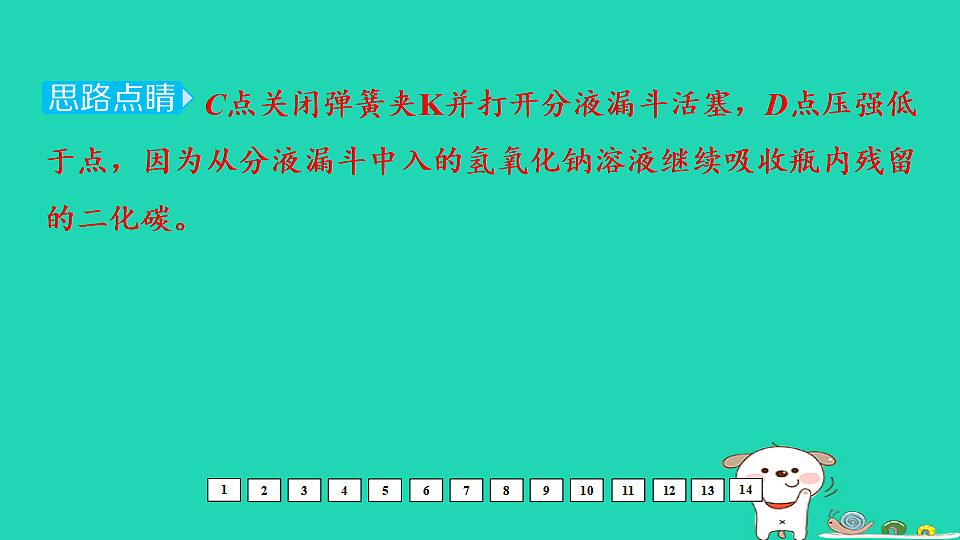

C点关闭弹簧夹K并打开分液漏斗活塞，D点压强低于点，因为从分液漏斗中入的氢氧化钠溶液继续吸收瓶内残留的二化碳。
4.用Pt－Rh合金催化氧化NH3制NO，其反应的微观模型如图1，含氮生成物产率随反应温度的变化曲线如图2所示。关于该转化过程的说法不正确的是(　　)
A.400 ℃时，生成的产物只有N2、NOB.氨气与氧气反应属于氧化反应C.Pt－Rh合金催化氧化NH3制NO，适宜的温度为800 ℃D.化学反应前后Pt－Rh合金的质量和化学性质均未改变
根据图2知，400 ℃时，生成的含有N元素的产物有N2、NO由于N2产率大NO，即两者产率和低于100％，说明产物中还有其他物质，故A错误。
5.某化学兴趣小组将二氧化硫通入水中模拟酸雨的形成。待pH稳定在3.73左右，向装置中通入氧气，待pH稳定在3.67左右，向装置中注入过氧化氢溶液，实验中pH随时间的变化如图所示。下列说法错误的是(　　)
A.通入二氧化硫前，水的pH值略小于7，可能是因为空气中的二氧化碳与水反应B.注入过氧化氢溶液后，溶液的酸性增强C.通入氧气和注入过氧化氢溶液相比较，前者pH变化更明显D.二氧化硫的排放易导致硫酸型酸雨，因此煤应脱硫处理
6.相同条件下，离子浓度越大，电导率越大，溶液导电性越强。将含有酚酞的Ba(OH)2溶液平均分成两份置于两个烧杯中并插入电导率传感器，往其中一份滴加稀硫酸，另一份滴加硫酸钾溶液，测得溶液的电导率变化如图所示。下列说法正确的是(　　)A.甲曲线电导率减小过程中四种离子数目都减小B.乙曲线上的N点对应溶液的pH＞7C.甲曲线上的M点代表恰好完全反应D.乙曲线对应氢氧化钡与硫酸钾的反应
7.某小组利用图1装置研究25 ℃时二氧化碳的溶解性。打开弹簧夹，向3个充满二氧化碳的100 mL烧瓶中，分别注入20 mL、40 mL、60 mL蒸馏水，关闭弹簧夹，振荡前后压强的变化如图2。下列说法不正确的是(　　)
A.曲线①中ab段对应的操作是迅速注入蒸馏水B.曲线①中c点和e点可能进行了振荡C.曲线③对应的实验是注入60 mL蒸馏水D.终点气压高于初始的原因可能是在25 ℃时，1体积水中最多吸收的二氧化碳的量小于1体积
8.[2024厦门二检3分]污水处理过程中，常添加混凝剂进行脱泥处理。混凝剂的净水效果可用浊度去除率比较，浊度去除率越高，净水效果越好。为探究常见混凝剂的净水效果，用明矾、硫酸铁及聚合硫酸铁(简称PFS)进行如下探究：在相同条件下，将明矾、硫酸铁、PFS投入不同酸碱度的污水中，搅拌后静置，测量浊度去除率，实验结果如图所示。下列说法正确的是(　　)
A.pH越大，混凝剂的净水效果越好B.三种混凝剂中，硫酸铁的净水效果最好C.用明矾处理污水前，宜将污水pH调至弱碱性D.pH在5～10范围内，三种混凝剂浊度去除率均可达60％以上
A.生成水的质量为16.0 gB.对应固体中钙元素的质量分数：a点＞b点C.过氧化钙晶体中x的值为6D.b点对应固体的化学式为CaO
数据分析题11.密闭容器中有甲、乙、丙、丁四种物质，在一定条件下发生化学反应，测得反应前后有关数据如下：
下列关于此反应说法不正确的是(　　)A.表中待测数值是20B.物质乙可能是该反应的催化剂C.该反应是分解反应D.反应中甲与丙变化的质量比为5∶2
12.【新情境】[2024钦州一模]水果电池通常是用金属活动性较强的金属作负极，用金属活动性较弱的金属作正极，利用水果汁内的有机酸与活泼金属反应，导致回路中的电子定向移动形成稳定的电流。某学习小组用大小、形状相同的铜片和锌片为电极研究水果电池(如图)，得到的实验数据如表所示。下列说法错误的是(　　)
A.该实验说明电极间距离越小，产生的电流越小B.表中x值范围是27.2＜x＜72.5C.把水果换成盐酸，也能达到相同的效果D.该装置将化学能转化为电能
13.生活在盐碱湖附近的人们习惯“夏天晒盐，冬天捞碱”，结合下表数据，下列说法正确的是(　　)
A.碳酸钠的溶解度比氯化钠大B.“夏天晒盐，冬天捞碱”分别利用了蒸发结晶和降温结晶的原理C.20 ℃时，将 20 g 氯化钠加入 50 g 水中，形成的溶液质量为 70 gD.碳酸钠的溶解度随温度升高而增大
14.[2024长沙模拟]某同学为了测定黄铜(铜锌合金)中铜的质量分数进行了如下实验：取10 g黄铜粉末，将100 g过量稀硫酸加入烧杯中发生反应，在反应过程中对烧杯及其中的剩余物进行了五次称量，记录数据如下表(已知烧杯的质量为25 g)。
请计算：(1)表中的“m”为________g。
(2)黄铜中铜的质量分数是多少？
解：反应生成氢气的质量为10 g＋25 g＋100 g－134.90 g＝0.1 g。设10 g黄铜中锌的质量为x。
