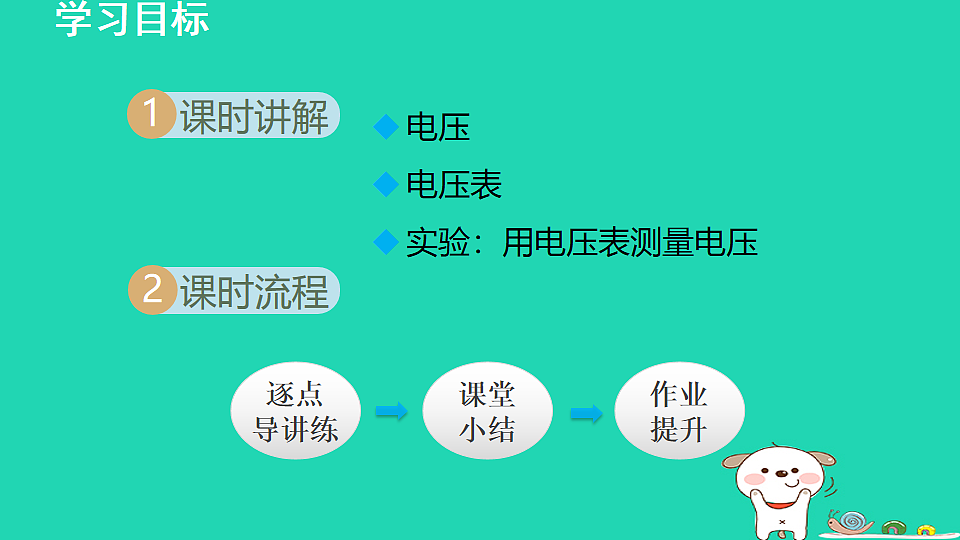

电压电压表实验：用电压表测量电压

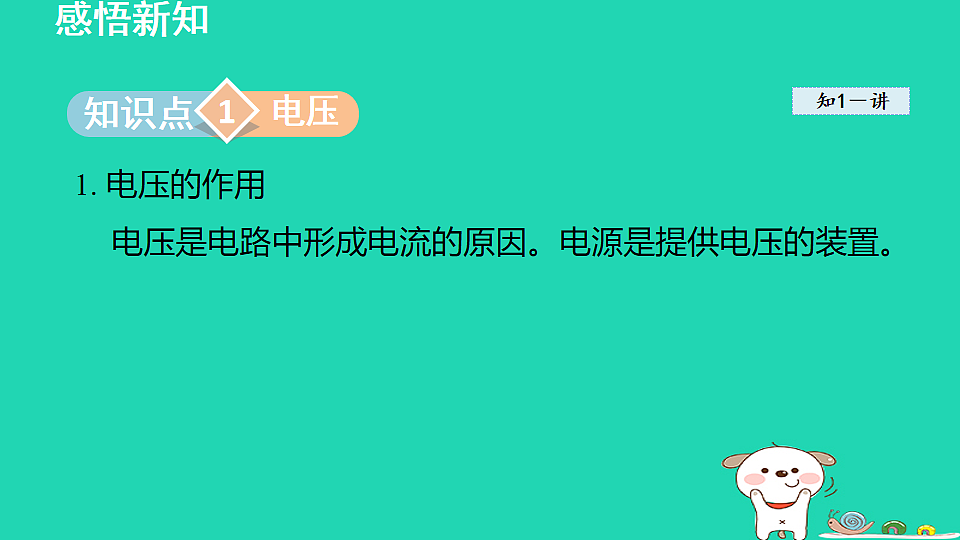

1. 电压的作用电压是电路中形成电流的原因。电源是提供电压的装置。

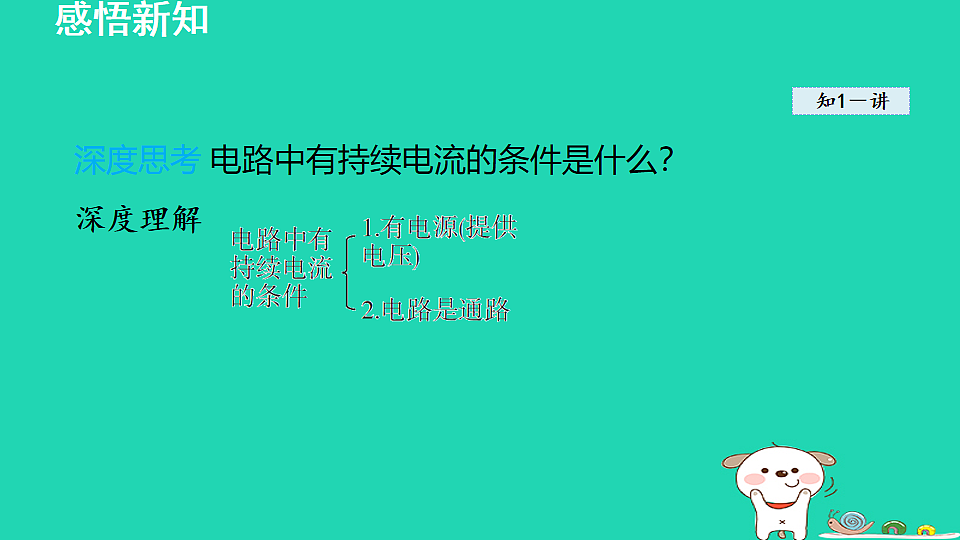

深度思考 电路中有持续电流的条件是什么？

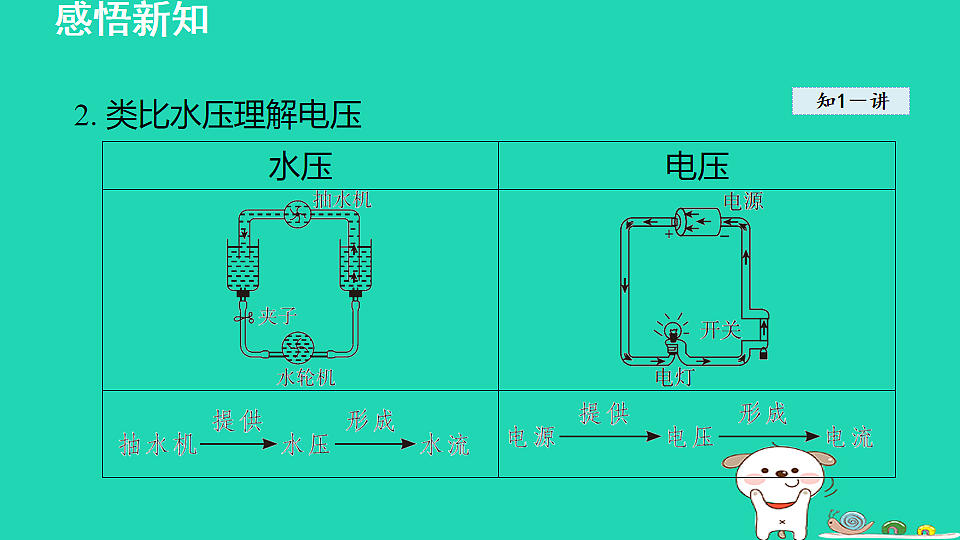

2. 类比水压理解电压

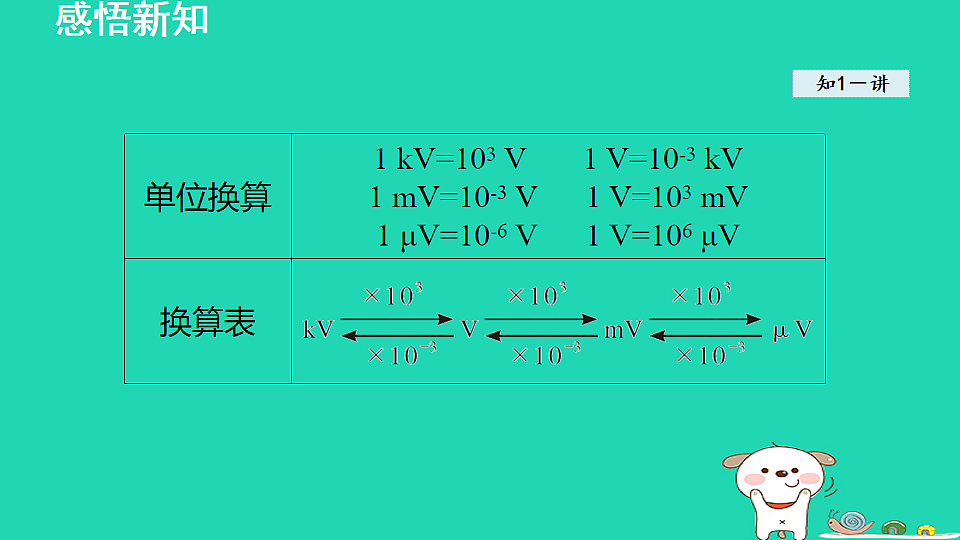

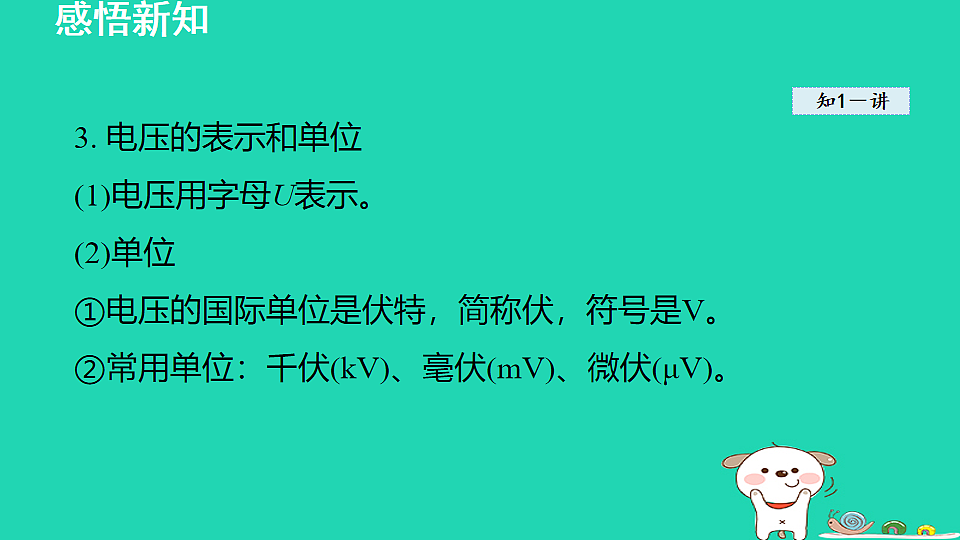

3. 电压的表示和单位(1)电压用字母U表示。(2)单位①电压的国际单位是伏特，简称伏，符号是V。②常用单位：千伏(kV)、毫伏(mV)、微伏(μV)。
思想方法电路与水路(类比法)：
知识链接伏特是意大利物理学家。1800 年他发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义。伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
下列关于电压的说法中不正确的是( )A. 电压是形成电流的原因B. 电源是提供电压的装置C. 电路中有电流，则电路两端一定有电压D. 电路两端有电压，则电路中一定有电流
解析：电压是电源提供的，促使电荷定向移动形成电流。电路中有电流，必须满足两个条件：电路两端有电压；电路是通路，两者缺一不可，所以电路中有电流，电路两端一定有电压；电路两端有电压，电路中不一定有电流。
易错提醒1. 电压是电路中形成电流的原因。电路中有电流，则电路两端一定有电压；电路两端有电压，电路中不一定有电流，还要看电路是不是通路。2. 表述电压时，必须指明是哪段电路两端的电压或哪一个用电器两端的电压，而不是通过某用电器的电压。
我们通常用电压表测量电压，电压表在电路图中的符号是“ ”。1. 电压表的构造及作用
2. 与电流表对比学习电压表的使用规则
拓展：电池的串联和并联
动手实验利用电压表探究电压是形成电流的原因：
方法点拨电压表的读数方法：
特别提醒使用电压表时，能用小量程尽量使用小量程，小量程误差小，更准确。
在一次实验中，某同学用电压表测小灯泡两端的电压。电压表选用0～3 V 的量程时，电压表的示数为2.2 V；改选用0～15 V 的量程时，电压表的示数为2.0 V。在记录该小灯泡两端的电压时，你认为应记为( )A. 2.2 V B. 2.0 V C. 2.1 V D. 2.0～2.2 V
解析：该题中大、小量程都能测出电压，用0～3 V 的量程时，电压表的示数为2.2 V；改选用0～1 5 V 的量程时，电压表的示数为2.0 V，用小量程所测得的数据更为准确，所以应该按小量程读数，故该电压值应记为2.2 V。
易错提醒使用电压表测量电压时，由于电压表小量程的精确度高一些，若被测电压值在小量程范围内，应该用小量程进行测量。绝不可以用两个量程测出的电压值求平均值作为测量结果。
实验：用电压表测量电压
易错提醒1. 连接电路时，开关要断开。2. 一般从电源正极开始连接。
如图1 所示的电路中，当开关S 闭合时，电压表测的是( )A. 灯L2 两端的电压B. 电源的电压C. 灯Ll 两端的电压D. 灯L2 和电源两端的电压
解题秘方：判断电压表测量对象：移线法和去源法。(1)移线法：将电压表移到用电器两端，电压表和谁并联就测谁的电压。(2)去源法：去掉电源后电压表和谁形成回路就测谁的电压。
解析：开关闭合后，L1、L2 串联，电压表并联在灯L2 的两端，所以电压表测量灯L2 两端的电压，故A 正确。
方法点拨判断电压表测量对象:移线法和去源法。1. 串联电路 2. 并联电路
