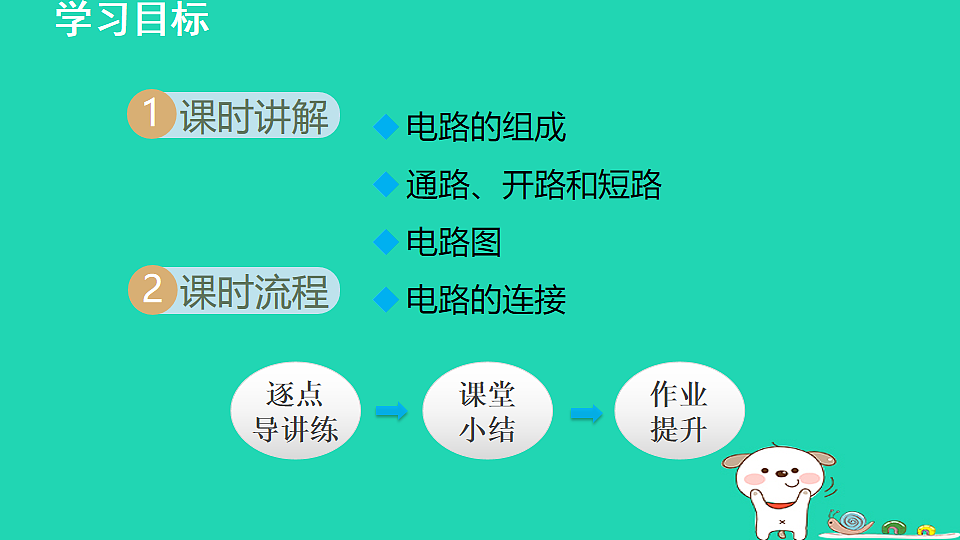

电路的组成通路、开路和短路电路图电路的连接

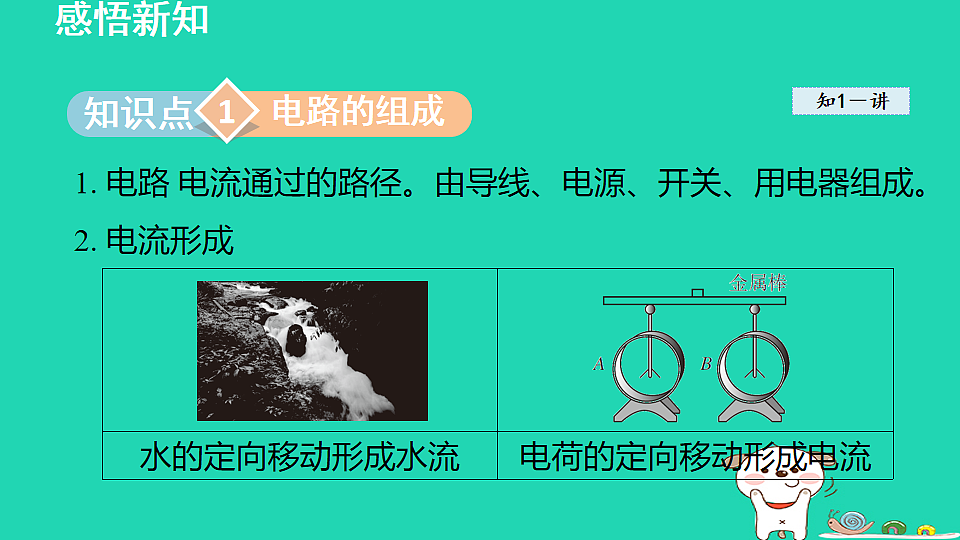

1. 电路 电流通过的路径。由导线、电源、开关、用电器组成。2. 电流形成

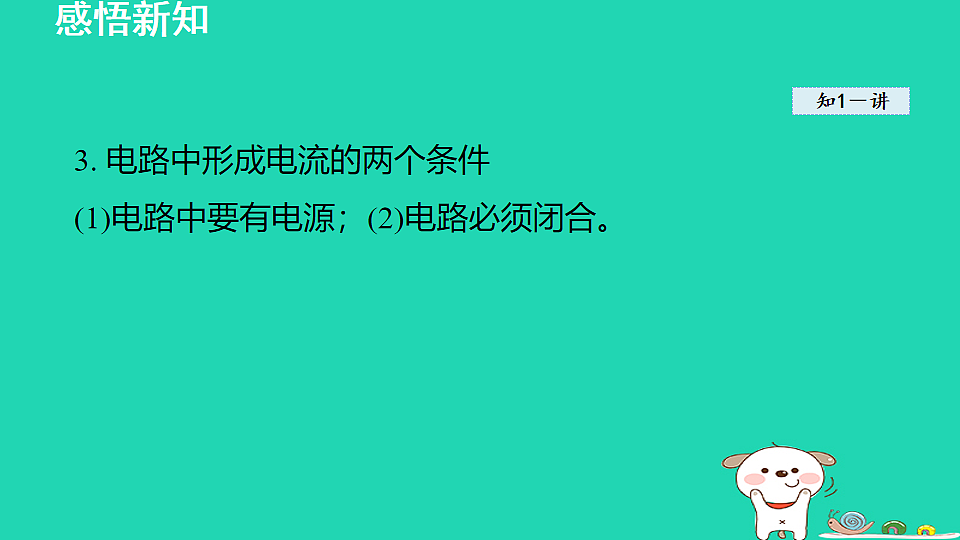

3. 电路中形成电流的两个条件(1)电路中要有电源；(2)电路必须闭合。

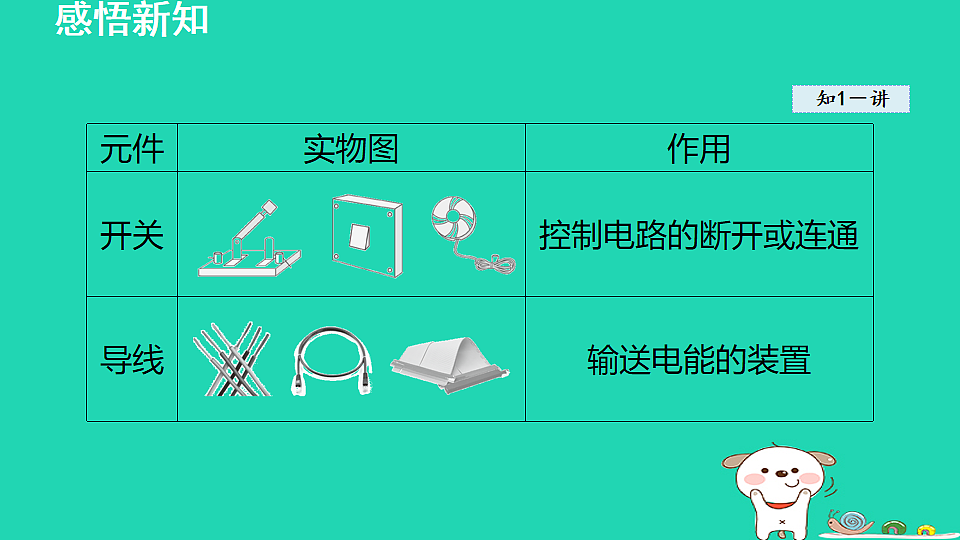

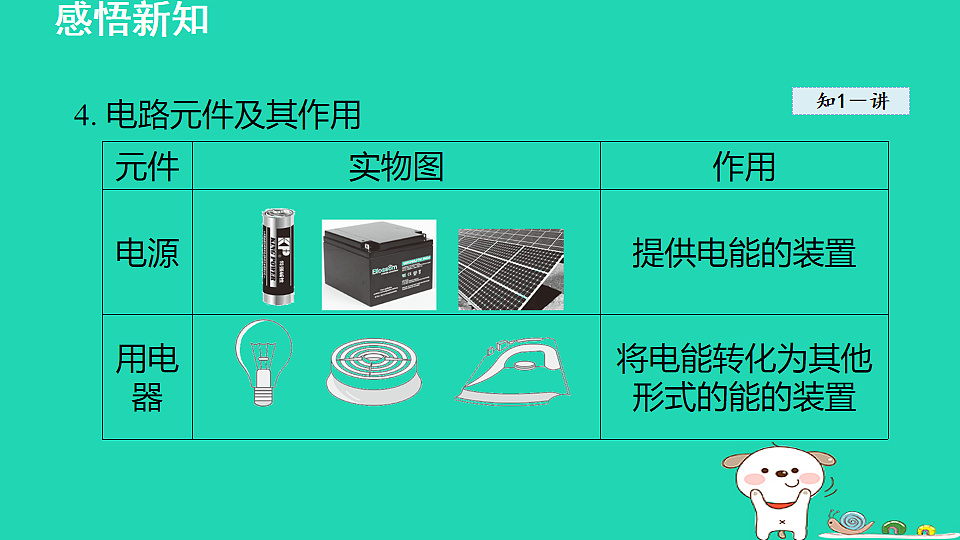

4. 电路元件及其作用

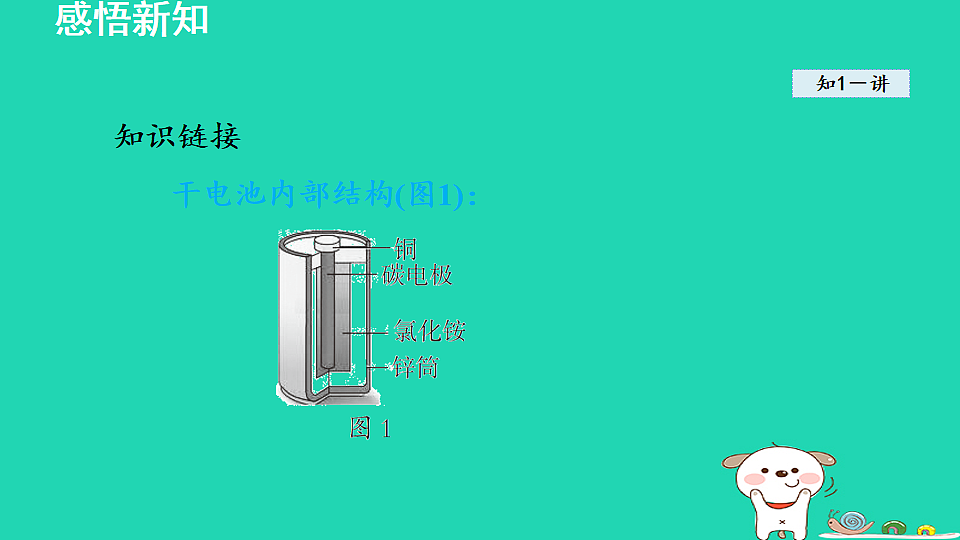

知识链接干电池内部结构(图1)：

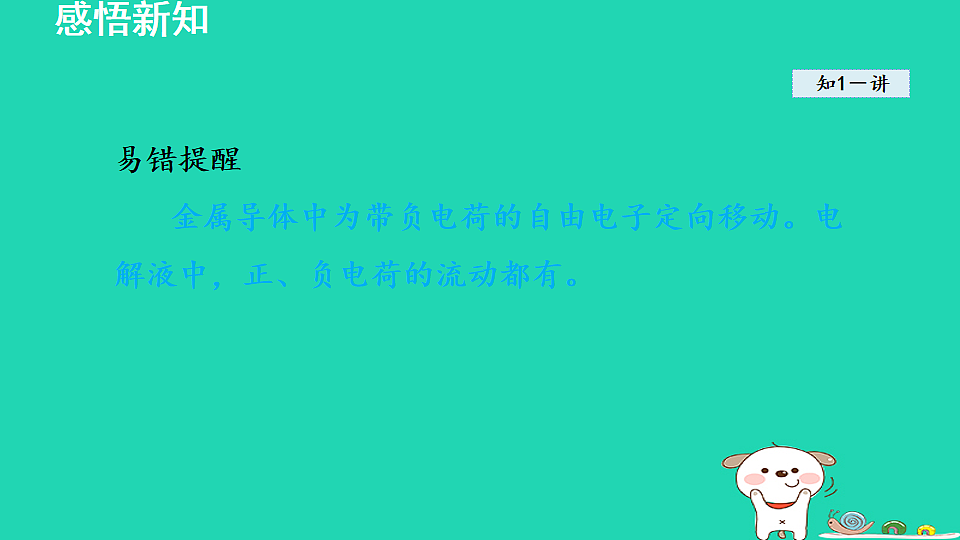

易错提醒金属导体中为带负电荷的自由电子定向移动。电解液中，正、负电荷的流动都有。
如图2 所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，它就停止吵闹。香蕉的作用相当于电路中的( )A. 开关 B . 导线 C . 电源 D . 用电器
解析：我们把猴子当成用电器，当抢走它手上的香蕉时，猴子就不停地大吵大闹，所以相当于闭合开关；如果把香蕉还给它，它就停止吵闹，就相当于断开开关。所以香蕉的作用相当于电路中的开关。
深度思考 常见开路有哪些情况？
深度理解常见开路的几种情况：
技巧点拨连接电路时要把开关断开，目的是防止短路造成电路损坏，可以多一次检查机会。
易错提醒当用电器两端被导线直接相连，此时电流从导线中经过，该用电器中无电流通过，不工作。
某同学参加兴趣小组活动时，连成了如图3 所示的电路，那么当S1 和S2 都闭合时，发光的灯泡是______，当S1 断开、S2 闭合时，发光的灯泡是______ 。
解析：如图所示，当S1 和S2 都闭合时，灯泡L1 的两端被开关S1 和导线连接，造成短路，因此发光的灯泡是L2；当S1 断开、S2 闭合时，灯泡L1 和L2 连接在电路中，所以L1 和L2 都发光。
易错提醒导线的接法(箭头方向表示接线柱拧紧方向)：
1. 常用的电路元件符号(如图4 所示)
技巧点拨画电路图的基本要求：(1)元件位置安排要适当，分布要均匀；(2)整个电路图最好呈长方形，导线要横平竖直；(3)元件不要画在拐角处。
2. 电路图 用规定符号表示电路连接情况的图叫电路图。
特别提醒在实物电路的连接中，要注意：(1)导线一定要连接到元件的接线柱上；(2)导线不能交叉。
[中考·天津]手电筒的结构如图5 所示，按下按键时，电路接通，小灯泡发光。下列关于该手电筒的电路图正确的是( )
解析：按下按键时，电流流过的路径为电源正极→小灯泡→开关→电源负极，故B 正确。
易错提醒电路图中的元件位置排列顺序必须和实物图相同。
1. 串联电路和并联电路
易错提醒串联与并联，并非只是用电器间的连接，用电器、开关、电源之间也可以串联或并联。例如，用电器与控制它的开关就是串联；楼道中控制电灯的声控开关与光控开关是串联的。
2. 探究串、并联电路用电器的工作特点
3. 探究串、并联电路中开关的特点
4. 生活中的串、并联电路
易错提醒对比法记忆串联电路和并联电路特点：
霓虹灯招牌“中国农业银行”每个字背后是由许多LED 灯串组成的，现发现第4 个字“业”熄灭，其他字均正常发光(如图6 所示)。
根据这一现象，对发光字背后的灯串之间的连接方式判断正确的是( )A“. 业”这个字背后的灯串之间一定是串联的B“. 业”这个字背后的灯串之间一定是并联的C“. 业”这个字与其他字之间一定是串联的D“. 业”这个字与其他字之间一定是并联的
解析：由图可知，“业”字熄灭，其他字均正常发光，说明各个字之间能够独立工作，互不影响，因此“业”字与其他字之间为并联；“业”字熄灭，该字背后的灯串之间可能是串联的，也可能是并联的，若是并联的，只是刚好断开了干路；综上所述，D 正确，A、B、C 错误。
技巧点拨根据用电器工作特点判断串、并联：
如图7 是某取暖器的工作电路图。为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。则跌倒开关S 应安装在( )A. a 处B. b 处C. c 处D. d 处
解析：为了安全起见，在取暖器倾倒时，应切断整个电路，故跌倒开关S 应安装在干路上，即图中a 处。
