第23讲 电路故障 动态电路分析-2026年广东中考物理解读课件（含答案解析）

这是一份第23讲 电路故障 动态电路分析-2026年广东中考物理解读课件（含答案解析），共39页。PPT课件主要包含了考情分析，考点回顾，夯实基础，优化提升，广东中考等内容，欢迎下载使用。

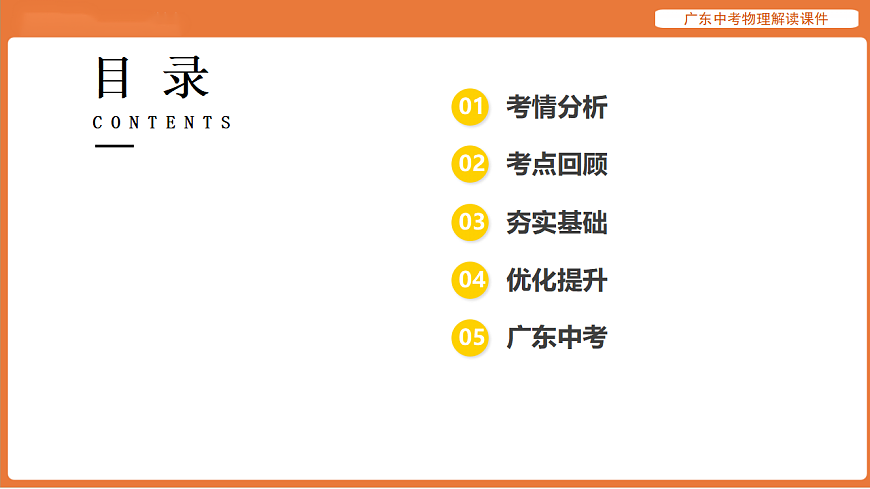

C O N T E N T S

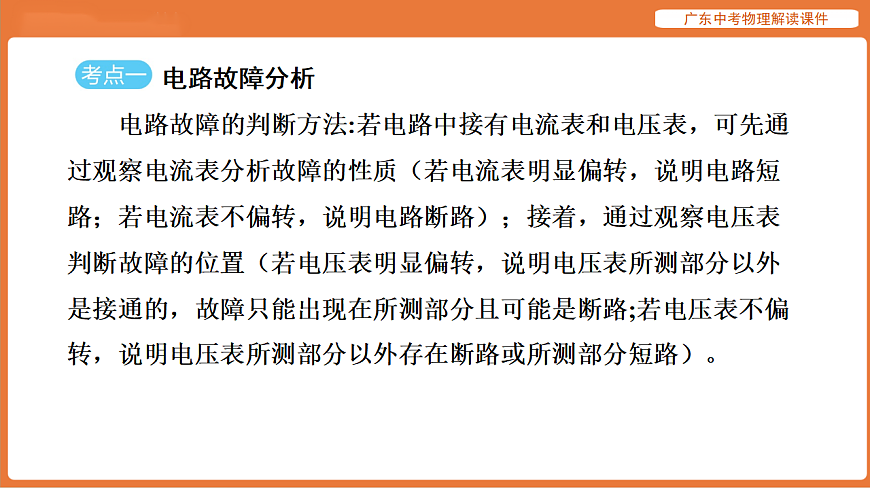

电路故障分析
电路故障的判断方法:若电路中接有电流表和电压表，可先通过观察电流表分析故障的性质（若电流表明显偏转，说明电路短路；若电流表不偏转，说明电路断路）；接着，通过观察电压表判断故障的位置（若电压表明显偏转，说明电压表所测部分以外是接通的，故障只能出现在所测部分且可能是断路;若电压表不偏转，说明电压表所测部分以外存在断路或所测部分短路）。

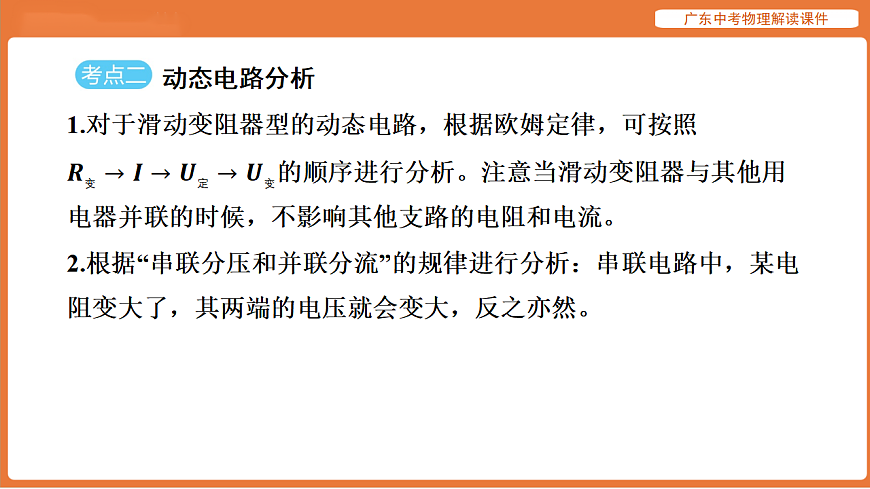

动态电路分析
1.（2025·东莞市模拟）如图23-1所示电路，下列说法正确的是( )
4.（2025·连云港改编）小明在测量小灯泡的电阻实验中，电路如图23-4所示。连接电路后闭合开关，发现小灯泡不发光，电压表和电流表均无示数，产生这一现象的原因可能是____________________。
6.为了减少医护人员与流感病人的接触，科研人员设计了如图23-6所示的输液提示器，让护士在护士站就能观察到药液量的变化。当袋中药液量减少时( )
A.电路总电阻增大B.电压表示数增大C.电路总功率增大D.灯泡亮度变暗
A. B. C. D.
8.（2025·佛山市禅城区模拟）体重是评价人体健康状况的重要指标。小明同学用图23-7电路设计电子体重秤，两电表中适合改装为体重秤表盘的是( )
A.只能是电压表B.只能是电流表C.两者都适合D.两者都不适合
压表示数______（选填“变小”“变大”或“不变”）。
含量指数的关系如图乙所示。下列说法正确的是 ( )
若灯丝断了，则电压表串联在电路中，电压表的示数接近电源电压，电流表的示数几乎为零，与所给数据不符
