2025年广西各地市中考物理模拟试题分类汇编17电动机与发电机（Word版附解析）

这是一份2025年广西各地市中考物理模拟试题分类汇编17电动机与发电机（Word版附解析），共57页。

A．B．
C．D．
2．（2025•钦州二模）中国的无人机产业近年发展迅猛，无人机动力系统的核心部件是电动机。下列实验，能说明电动机工作原理的是（ ）
A．B．
C．D．
3．（2025•玉林一模）如图所示，正在2025年春节联欢晚会跳舞的机器人，其动力来源主要是（ ）
A．电能B．风能C．光能D．核能
4．（2025•青秀区校级模拟）新能源电动汽车已走进千家万户，下列图中与新能源汽车电动机工作原理相同的是（ ）
A．B．
C．D．
5．（2025•兴宁区校级模拟）“制动能量回收”技术是电动汽车的一项关键技术，其原理是：当电动汽车在减速或制动时，电动机转子的电流被切断，与此同时，汽车车轮由于惯性带动转子转动，继而产生电流，最终将电能储存在汽车动力电池组中。下列实验与能量回收系统原理相同的是（ ）
A．
B．
C．
D．

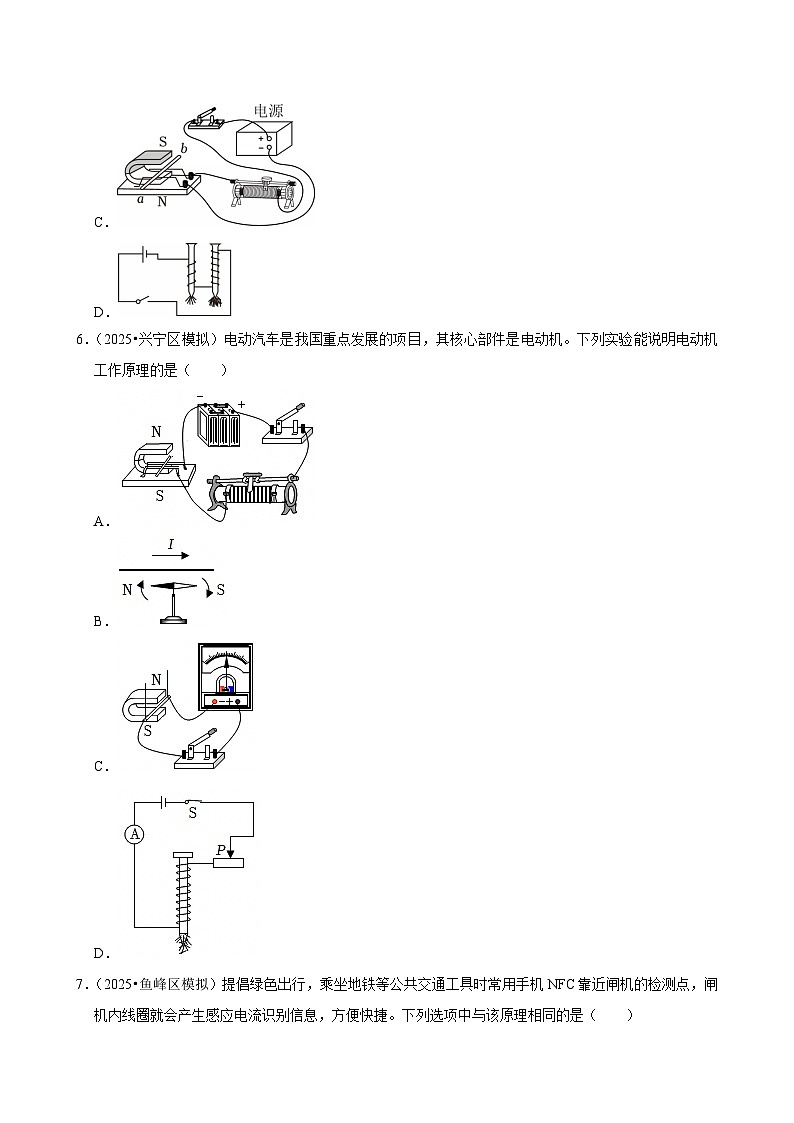

6．（2025•兴宁区模拟）电动汽车是我国重点发展的项目，其核心部件是电动机。下列实验能说明电动机工作原理的是（ ）
A．
B．
C．
D．
7．（2025•鱼峰区模拟）提倡绿色出行，乘坐地铁等公共交通工具时常用手机NFC靠近闸机的检测点，闸机内线圈就会产生感应电流识别信息，方便快捷。下列选项中与该原理相同的是（ ）
A．
B．
C．
D．
8．（2025•青秀区校级三模）乘坐火车时，乘客无需持票，只要将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份，图中与这一原理相同的是（ ）
A．
B．
C．
D．
9．（2025•鱼峰区三模）如图是一款“运动手环”。戴着这种手环走路时，表内可移动的磁铁在表内反复运动，使表内线圈产生电流，液晶屏上就会显示出运动的步数。选项图中与“运动手环”的工作原理相同的是（ ）
A．B．
C．D．
10．（2025•广西模拟）四川舰上的电磁弹射技术是利用强磁场对通电轨道产生强大的推力而使舰载机快速起飞。图中与此原理相同的是（ ）
A．
B．
C．
D．
11．（2025•兴宁区校级模拟）“绿巨人”列车采用能量回收制动方式：列车到站前停止供电，继续向前运行，内部线圈随车轮转动时切割磁感线，把机械能转化为电能进行回收。如图与其工作原理相同的是（ ）
A．B．
C．D．
12．（2025•青秀区校级二模）如图是“无线快充”设备。当把手机放在底座上充电时，很快就能把手机电池的电量充满。以下说法正确的是（ ）
A．充电过程中，手机电池相当于电路中的电源
B．手机电池充电的过程中，把化学能转化为电能
C．底座线圈的导线比较粗，是为了增大它的电阻
D．手机电池无线快充的工作原理是电磁感应原理
13．（2025•广西模拟）如图为一种佩戴在手腕上的“计步器”，其基本构造是在一段塑料管中密封一小块磁铁，管外绕着线圈。运动时，磁铁在管中往复运动，线圈输出不断变化的电流，从而实现计步。下列选项中与此工作原理相同的是（ ）
A．
B．
C．
D．
14．（2025•西乡塘区校级模拟）我国新型反潜巡逻机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列图中与磁异探测器工作原理相同的是（ ）
A．
B．
C．
D．
15．（2025•南宁模拟）高铁以其高速，便捷、舒适的优点，成为越来越多庆阳市民出行选择的交通工具。下列图示实验中，与高铁动力系统（主要由电动机组成）的工作原理相同的是（ ）
A．B．
C．D．
16．（2025•青秀区校级三模）新能源电动汽车已走进千家万户，下列图中与新能源汽车电动机工作原理相同的是（ ）
A．B．
C．D．
17．（2025•兴宁区校级模拟）中国新能源汽车成为拉动中国汽车产业出口的核心力量。这类汽车的动力装置为电动机，下列选项所示实验与其工作原理相同的是（ ）
A．B．
C．D．
18．（2025•桂林一模）如图，大国重器南鲲号是我国首台，也是世界首台漂浮式波浪能发电装置。下列装置的工作原理与发电机的工作原理相同的是（ ）
A．
B．
C．
D．
19．（2025•青秀区校级模拟）振动电缆报警器是一种利用磁性材料建立永久磁场，当电缆振动时，活动导线切割磁感线产生感应电流触发报警的设备。下列选项中，原理与该设备相同的是（ ）
A．B．
C．D．
20．（2025•青秀区二模）如图所示是使用门禁卡开门的场景。门禁卡的夹层中有带天线的线圈，靠近门禁主机时，门禁卡中的线圈产生感应电流，使芯片发出信号，进而开门。下列设备的工作原理与其相同的是（ ）
A．电风扇B．电视机
C．风力发电机D．电磁起重机
21．（2025•青秀区一模）如图是安检时使用的一种金属探测仪，金属探测仪靠近金属物体时，会产生感应电流，发出报警信号。下列物体工作原理与其相同的是（ ）
A．电熨斗B．电磁铁C．发电机D．电动机
22．（2025•七星区校级二模）如图所示为送餐机器人，下列图中能说明其内部电动机工作原理的是（ ）
A．
B．
C．
D．
23．（2025•城中区模拟）2024年5月1日，我国第三艘航空母舰福建舰首次海试。将搭载自主研发的电磁弹射系统，是利用强磁场对通电轨道产生的力使舰载机加速起飞的。下列图示与此原理相同的是（ ）
A．B．
C．D．
24．（2025•广西模拟）《新能源汽车产业发展规划（2021﹣2035年）》指出：发展新能源汽车是我国从汽车大国迈向汽车强国的必由之路。下列家用电器与新能源电动汽车动力装置的工作原理相同的是（ ）
A．电视机B．手电筒
C．电饭锅D．电风扇
25．（2025•玉林模拟）我国航母飞速发展，电磁弹射势在必行，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到磁场强大的作用力，使舰载机迅速获得起飞速度。图中与电磁弹射器原理相同的是（ ）
A．
B．
C．
D．
二．多选题（共5小题）
（多选）26．（2025•青秀区校级模拟）以下关于电与磁的描述中，说法正确的是（ ）
A．图甲可用来演示电磁感应现象
B．图乙可用来演示电流周围存在磁场，最早是由法拉第发现的
C．图丙可用来演示电磁铁的磁性强弱与线圈匝数的关系
D．图丁同时对调磁极和电源正负极，线圈的转动方向会发生改变
（多选）27．（2025•宁明县一模）如图中是与电磁现象有关的4个实验，下列说法正确的是（ ）
A．甲实验可以演示磁极间存在相互作用，同名磁极间相互作用规律为相互排斥
B．乙实验可以演示电流周围存在磁场，电流产生的磁场的方向与电流方向无关
C．丙实验研究的是通电导体在磁场中受力而运动，电动机是依据此原理制成的
D．丁实验研究的是电磁感应现象，线圈切割磁感线的过程中电能转化为机械能
（多选）28．（2025•港南区一模）中国新能源电动汽车发展势头强劲，在技术研发和新能源汽车消费市场方面发展迅速，广受欢迎。新能源电动汽车的核心部件是电动机，以下说法正确的是（ ）
A．电动机工作时将机械能转化为电能
B．电动机的工作原理是磁场对通电导体有力的作用
C．电动汽车倒车时只需给电动机调换电源的正负极
D．电动汽车给车载电池充电时将化学能转化为电能
（多选）29．（2025•象州县模拟）小华正利用如图电学实验装置进行实验。下列说法正确的是（ ）
A．该实验的原理是电磁感应
B．利用图中实验原理可以制作电动机
C．利用图中实验可探究“通电导线在磁场中受到力的作用”
D．同时改变磁场方向及电源正、负极，导体的运动方向也会改变
（多选）30．（2025•青秀区校级模拟）关于图所示的四个实验示意图，下列说法中正确的是（ ）
A．图甲：两根丝绸摩擦过的玻璃棒相互远离，说明同种电荷相互排斥
B．图乙：闭合开关，小磁针发生偏转，说明通电导线的周围存在磁场
C．图丙：闭合开关，导体ab在磁场中运动，可以说明发电机的工作原理
D．图丁：闭合开关，只要导体ab在磁场中运动，导体中就有电流产生
三．填空题（共6小题）
31．（2025•广西三模）某款运动手环内置一空心密闭的塑料管，管内有一小块可移动的磁铁，管外绕着线圈。戴着这种手环步行时，随着手臂的摆动，磁铁在管内做往复运动，线圈中便会产生电流，这是 现象；利用此原理可制成 （选填“电动机”或“发电机”）。
32．（2025•西乡塘区三模）（1）在“探究冰的熔化特点”的实验中，如图甲所示，此时温度计的示数为 ℃；在冰熔化过程中，温度计的示数 （选填“增大”“不变”或“减小”），由此可知，冰属于晶体。
（2）在探究“凸透镜成像规律”的实验中，如图乙所示，此时光屏上出现了清晰的像（像未画出），生活中利用这个成像特点制成了 （选填“照相机”“投影仪”或“放大镜”）；保持图中凸透镜位置不变，将蜡烛向左移动一段距离，要再次在光屏上得到清晰的像，应将光屏向 移动。
（3）在探究“产生感应电流的条件”的实验中，如图丙所示，AB棒的材料应选 （选填“塑料”或“铜”）；闭合开关，若AB棒不动，左右移动蹄形磁体，电路中 （选填“有”或“无”）感应电流产生。
33．（2025•南宁一模）（1）在“探究冰熔化过程温度的变化规律”实验中，某时刻温度计的示数如图甲所示为 ℃，根据实验数据绘制的冰熔化过程温度随时间变化的图像如图乙所示，由图乙可知冰是 （选填“晶体”或“非晶体”）。
（2）如图丙所示的实验中，闭合开关，观察到铝棒向左运动，实验现象说明磁场对 有力的作用，利用这一原理可以制成 。
（3）如图丁，两只气球悬挂在空中。为使两只气球靠拢，你所采用的方法是 ，其中用到的物理知识是 。
34．（2025•南宁一模）如图所示，为铁路安检时使用的某种金属探测器。当探测器靠近金属物体时就会产生感应电流，探测器发出警报。这种现象叫做 现象； （选填“发电机”或“电动机”）是利用这个原理制成的。
35．（2025•宁明县一模）如图为电动机和发电机模型，其中图 （填“甲”或“乙”）为电动机模型，其工作原理是：通电导体在磁场中受 的作用。
36．（2025•柳南区三模）如图是一款“运动手环”，其主要部分是一段内置有一小块磁体的密闭的空心塑料管，管外缠绕着线圈。戴着这种手环走路时塑料管跟着手一起运动，磁体则在管内反复运动，线圈中便会产生电流。我们把这种现象叫做 现象，手环工作时是将 能转化为电能。
四．实验探究题（共9小题）
37．（2025•西乡塘区模拟）（1）如图甲所示为水的沸腾实验装置，水沸腾时，温度计的示数如图乙所示，此时水的温度为 ℃；此时大气压 标准大气压（选填“低于”“高于”或“等于”）。
（2）为了探究“光折射时的特点”，如图所示：让光束沿AO射入水槽中时，光束进入水中后折射光线会发生偏折，折射角 （选填“大于”或“小于”）入射角；保持入射光线方向不变，向水槽内加水使水面升高，激光笔在水槽底部的光斑会向 （选填“左”或“右”）移动。
（3）用如图丁所示的实验装置“探究产生感应电流的条件”。实验中，闭合开关，要使电路中形成感应电流，导体棒ab应在磁场中 （选填“左右”或“上下”）运动。根据这个原理可以制成 （选填“电动机”或“发电机”）。
38．（2025•青秀区校级模拟）（1）如图所示，小明利用弹簧测力计、粗糙程度不同的水平长木板、木块和砝码等器材探究“滑动摩擦力大小与哪些因素有关”。
如图甲，小明将木块放在水平长木板上，用弹簧测力计沿水平方向拉动木块，使其在木板表面做 （选填“匀速”或“变速”）直线运动，记录此时弹簧测力计的示数；比较图 两次实验可知，滑动摩擦力的大小与接触面粗糙程度有关。
（2）小云同学学习了透镜、眼睛和眼镜的知识之后，用水透镜模拟了眼睛看物体的过程如图甲，眼睛的结构如图乙。正常人眼看远近不同物体时能实现自动变焦使物体在视网膜上成一个倒立的、 的实像，与该成像特点相同的光学仪器是 （选填“照相机”“投影仪”或“放大镜”）。
（3）小明同学学完电与磁的相关知识后，自己动手制作了如图所示的装置，用手按压小人使小人在平板上往复跳动，小灯泡便会一闪一闪。随着小人的上下往复运动，线圈产生电流的方向 （选填“会”或“不会”）发生变化，此过程中的能量转化为 能转化为电能。
39．（2025•兴宁区模拟）（1）如图甲，在探究水沸腾时温度变化特点的实验中，某时刻温度计的示数如图乙所示，其示数为 ℃；水沸腾时，杯口附近的“白气”是高温水蒸气 形成的。
（2）如图丙，在探究平面镜成像特点的实验中，点燃蜡烛A，眼睛在图中 （选填“a”或“b”）处能观察到A的像。移动与A外形相同的蜡烛B，发现B与A的像完全重合，说明平面镜所成的像与物的大小 。
（3）如图丁，在探究感应电流产生条件的实验中，当向右移动蹄形磁体时，电路中 （选填“有”或“没有”）感应电流产生，根据这个原理可制成 （选填“电动机”或“发电机”）。
40．（2025•广西模拟）（1）图甲是海波熔化时温度随时间变化的图象，由图可知第6min海波是 （选填“固体”或“固液共存”）状态，BC段对应温度如图乙所示，海波的熔点是 ℃。
（2）如图丙所示，利用两根相同的荧光棒来探究平面镜成像的特点过程中，将玻璃板 放置在铺有白纸的水平桌面上，在玻璃板前放置荧光棒A，在玻璃板后面移动另一根荧光棒B，发现B与A的像完全重合，说明像与物的 相等。
（3）如图所示，在“怎样产生感应电流”的实验中，如果开关处于 状态，无论磁体怎样放置、导体棒怎样运动，灵敏电流计指针均不偏转。如果把灵敏电流计换成 ，就能继续探究磁场对通电导体的作用了。
41．（2025•兴宁区校级模拟）（1）小明用如图甲的实验装置探究光反射时的规律，纸板B上呈现反射光线OF，若将一束光沿着FO方向入射，则反射光将沿 方向射出；当纸板B向后翻折时，纸板B上 （选填“能”或“不能”）观察反射光线OF。
（2）如图乙所示，科技小组把装水的纸杯放在烛焰上加热，将水烧开。纸杯不会被点燃的原因是开水的温度 纸的着火点，要想知道水烧开时温度的变化情况，还需要补充的器材是 。
（3）如图丙所示，将导线ab放在磁场里，接通电源，让电流通过导线ab，导线ab向左运动，说明通电导线在磁场中 （选填“会”或“不会”）受到力的作用。为了使实验顺利进行，装置中的导线ab应选用轻质的 （选填“铁棒”或“铝棒”）。
42．（2025•南宁模拟）在探究“怎样产生感应电流”的实验中，用导线将导体棒ab、灵敏电流计、开关连接成如图所示的电路，请你参与探究并回答下列问题。
（1）导体棒在U形磁铁中上下运动，灵敏电流计的指针 （选填“会”或“不会”）发生偏转。
（2）让导体棒ab沿水平方向向左运动时，灵敏电流计指针发生偏转；仅让导体棒ab沿水平方向反向运动时，灵敏电流计指针跟刚才相比发生了反向偏转，此现象表明感应电流的方向与导体运动的 有关。
（3）在实验中通过观察灵敏电流计指针的 来判断感应电流的大小。
（4）经过多次实验操作和实验现象的分析可以得出：电路闭合，导体棒ab做切割磁感线运动时会产生感应电流，其能量转化是 能转化为电能。
43．（2025•宁明县一模）（1）读出如图测量工具的示数：电压表的示数是 ；电流表的示数是 ；电能表的示数是 ；
（2）如图，在探究“产生感应电流的条件”实验中：
①实验中观察 来判断电路中是否有感应电流；
②闭合开关，若导体AB不动，左右移动磁体，电路中 （选填“有”或“无”）感应电流；
③该实验的结论是：闭合回路的一部分导体，在磁场中做 运动时，导体中就会产生感应电流；
④如果将小量程电流表换成 ，可以探究磁场对通电导体的作用。
44．（2025•青秀区校级模拟）（1）“探究水在沸腾时温度变化的特点”，根据记录的实验数据绘制了图1，由图可知水的沸点为 ℃；水在沸腾过程中不断吸热，但温度 （选填“升高”、“不变”或“降低”）。
（2）用图2装置探究平面镜成像的特点，为了便于观察实验现象，应在 （选填“较亮”或“较暗”）的环境中进行实验，实验过程中在像的位置竖直放一张白纸，发现白纸上不能呈现A的像，这说明A的像是 （选填“实”或“虚”）像。
（3）图3是探究“磁生电”的实验装置。闭合开关，让悬挂着的导体棒ab （选填“左右”或“上下”）运动时，电流计指针会发生偏转。 （选填“发电机”或“电动机”）是根据这一原理制成的。
45．（2025•西乡塘区校级模拟）某实验小组的同学进行电磁学实验。
（1）在如图甲所示的实验中，当闭合开关后，可以观察到金属棒ab在导轨上运动，若只将电源的两极对调，接通电源，观察到金属棒ab向相反的方向运动，说明力的方向与 方向有关；
（2）在如图乙所示的实验中，电路闭合后，下列操作能使灵敏电流表指针发生偏转的是 ；
A.磁体不动，导体棒上下运动
B.磁体不动，导体棒前后运动
C.导体棒不动，磁体左右运动
（3）如果把装置中的灵敏电流表换成 ，可继续探究磁场对通电导体的作用，完成实验后，小明认为实验现象不太明显，请你提出一条改进措施： ；
（4）根据图丙的实验装置可探究“电磁铁的磁性强弱与 的关系”；
（5）在如图丁所示的模型中， 是发电机模型（选填“a”或“b”）。
2025年沪粤17电动机与发电机
参考答案与试题解析
一．选择题（共25小题）
二．多选题（共5小题）
一．选择题（共25小题）
1．（2025•西乡塘区校级三模）如图所示，放在U形磁铁两极间的铝盘下边缘浸在液态水银中，闭合开关S，铝盘会绕水平轴O转动。下列选项与铝盘转动的原理相同的是（ ）
A．B．
C．D．
【答案】D
【解答】解：铝盘和水银都为导体，闭合开关S，通电铝盘在磁场中受到力的作用而运动，与电动机的工作原理相同；
A、图中演示的是奥斯特实验，说明通电导体周围存在磁场，故A不符合题意；
B、图中探究影响电磁铁磁性强弱的因素，电磁铁的原理是电流的磁效应，故B不符合题意；
C、图中没有电源，是发电机的模型，原理是电磁感应，故C不符合题意；
D、图中有电源，演示的是通电导体在磁场中会受力运动，故D符合题意。
故选：D。
2．（2025•钦州二模）中国的无人机产业近年发展迅猛，无人机动力系统的核心部件是电动机。下列实验，能说明电动机工作原理的是（ ）
A．B．
C．D．
【答案】D
【解答】解：A．图示是奥斯特实验，说明通电导体的周围存在磁场，电磁铁就是利用该原理制成的，故A不符合题意；
B．图为探究电磁铁磁性强弱与线圈匝数的关系图，说明电流一定时，匝数越多，电磁铁磁性越强，即是探究螺线管磁性强弱与线圈匝数的关系，故B不符合题意；
C．图示中，线圈做切割磁感线运动时，产生感应电流，是发电机的工作原理，故C不符合题意；
D．图示中，通电导体在磁场中受到力运动，是电动机的工作原理，故D符合题意。
故选：D。
3．（2025•玉林一模）如图所示，正在2025年春节联欢晚会跳舞的机器人，其动力来源主要是（ ）
A．电能B．风能C．光能D．核能
【答案】A
【解答】解：2025年春节联欢晚会跳舞的机器人，其动力来源主要是电能，故A正确，BCD错误。
故选：A。
4．（2025•青秀区校级模拟）新能源电动汽车已走进千家万户，下列图中与新能源汽车电动机工作原理相同的是（ ）
A．B．
C．D．
【答案】D
【解答】解：A．图中导体在磁场中切割磁感线，电流表的指针发生偏转，产生感应电流，是电磁感应现象，是发电机的原理实验图，故A不符合题意；
B．图中是奥斯特实验，小磁针发生偏转说明通电导体周围有磁场，故B不符合题意；
C．该实验是探究影响电磁铁磁性大小因素的实验，利用了电流的磁效应，故C不符合题意；
D．图中闭合开关，线圈中有电流通过，线圈会发生转动，说明通电导体在磁场中受到力的作用，是电动机的原理图，故D符合题意。
故选：D。
5．（2025•兴宁区校级模拟）“制动能量回收”技术是电动汽车的一项关键技术，其原理是：当电动汽车在减速或制动时，电动机转子的电流被切断，与此同时，汽车车轮由于惯性带动转子转动，继而产生电流，最终将电能储存在汽车动力电池组中。下列实验与能量回收系统原理相同的是（ ）
A．
B．
C．
D．
【答案】A
【解答】解：能量回收系统是把机械能转化为电能，利用了电磁感应原理；A中装置实验原理是电磁感应现象，B、D中装置原理是电流的磁效应，C中装置的原理是通电导体在磁场中受力运动，故A正确。
故选：A。
6．（2025•兴宁区模拟）电动汽车是我国重点发展的项目，其核心部件是电动机。下列实验能说明电动机工作原理的是（ ）
A．
B．
C．
D．
【答案】A
【解答】解：A、闭合开关，导体在磁场中受力运动，是电动机的原理图，故A正确；
B、图为奥斯特实验装置图，说明通电导线周围存在磁场，故B错误；
C、图为探究电磁感应实验装置图，说明闭合电路部分导体切割磁感线时会产生感应电流，故C错误；
D、图为探究电磁铁磁性强弱与电流大小的关系图，说明线圈匝数一定时，电流越大，电磁铁磁性越强，故D错误。
故选：A。
7．（2025•鱼峰区模拟）提倡绿色出行，乘坐地铁等公共交通工具时常用手机NFC靠近闸机的检测点，闸机内线圈就会产生感应电流识别信息，方便快捷。下列选项中与该原理相同的是（ ）
A．
B．
C．
D．
【答案】B
【解答】解：刷卡机读出信息原理就是电磁感应现象。
A．如图电路，当闭合开关时，导体棒中有电流流过，在磁场中受到力的作用而运动，故A错误；
B．如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，故B正确；
C．如图反映的是电流周围存在着磁场，是电流的磁效应，故C错误；
D．当螺线管通电时，在周围产生磁场，这是电流的磁效应，故D错误。
故选：B。
8．（2025•青秀区校级三模）乘坐火车时，乘客无需持票，只要将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份，图中与这一原理相同的是（ ）
A．
B．
C．
D．
【答案】C
【解答】解：由题意可知，刷身份证时会产生感应电流，即由磁产生电，有感应电流产生，所以其工作原理为电磁感应现象；
A、图示为奥斯特实验，说明通电导线周围存在磁场，故A不符合题意；
B、图中有电源，为电动机的工作原理，是根据通电导体在磁场中受力而运动的原理制成的，故B不符合题意；
C、图中没有电源，为发电机的工作原理，是根据电磁感应现象制成的，故C符合题意；
D、图示的实验是探究通电螺线管的磁性强弱与电流大小的关系，运用了电流的磁效应，故D不符合题意。
故选：C。
9．（2025•鱼峰区三模）如图是一款“运动手环”。戴着这种手环走路时，表内可移动的磁铁在表内反复运动，使表内线圈产生电流，液晶屏上就会显示出运动的步数。选项图中与“运动手环”的工作原理相同的是（ ）
A．B．
C．D．
【答案】D
【解答】解：根据“运动手环”的特点可知，当塑料管运动时，磁铁在管中反向运动，切割线圈而产生电流。因此，计步器的基本原理是电磁感应，产生电流的过程中将机械能转化成了电能。
A、图中是电磁铁，利用的是电流的磁效应，故A不符合题意；
B、图中是奥斯特实验，说明通电导体周围存在磁场，故B不符合题意；
C、图中是研究通电导体在磁场中受力运动的实验，故C不符合题意；
D、图中没有电源，是电磁感应实验，故D符合题意。
故选：D。
10．（2025•广西模拟）四川舰上的电磁弹射技术是利用强磁场对通电轨道产生强大的推力而使舰载机快速起飞。图中与此原理相同的是（ ）
A．
B．
C．
D．
【答案】C
【解答】解：四川舰上的电磁弹射技术原理是通电导体在磁场中受力运动，与电动机的原理相同。
A、图为电磁铁，通电后有磁性，故A错误；
B、图为验电器的工作原理，即同种电荷相互排斥，故B错误；
C、图中，闭合开关，导体在磁场中受力运动，是电动机的原理图，故C正确；
D、图为探究电磁感应实验装置图，说明闭合电路部分导体切割磁感线时会产生感应电流，故D错误。
故选：C。
11．（2025•兴宁区校级模拟）“绿巨人”列车采用能量回收制动方式：列车到站前停止供电，继续向前运行，内部线圈随车轮转动时切割磁感线，把机械能转化为电能进行回收。如图与其工作原理相同的是（ ）
A．B．
C．D．
【答案】D
【解答】解：A、图为奥斯特实验装置图，说明通电导线周围存在磁场，故A错误；
B、图为探究电磁铁磁性强弱与线圈匝数的关系图，说明电流一定时，匝数越多，电磁铁磁性越强，故B错误；
C、闭合开关，导体在磁场中受力运动，是电动机的原理图，故C错误；
D、图为探究电磁感应实验装置图，说明闭合电路部分导体切割磁感线时会产生感应电流，故D正确。
故选：D。
12．（2025•青秀区校级二模）如图是“无线快充”设备。当把手机放在底座上充电时，很快就能把手机电池的电量充满。以下说法正确的是（ ）
A．充电过程中，手机电池相当于电路中的电源
B．手机电池充电的过程中，把化学能转化为电能
C．底座线圈的导线比较粗，是为了增大它的电阻
D．手机电池无线快充的工作原理是电磁感应原理
【答案】D
【解答】解：AB、在给手机电池充电的过程中，手机电池消耗电能，电能转化为电池的化学能，所以手机电池相当于用电器，故AB错误；
C、底座线圈的导线比较粗，是为了减小它的电阻，故C错误；
D、手机电池无线快充的工作原理是电磁感应现象，故D正确。
故选：D。
13．（2025•广西模拟）如图为一种佩戴在手腕上的“计步器”，其基本构造是在一段塑料管中密封一小块磁铁，管外绕着线圈。运动时，磁铁在管中往复运动，线圈输出不断变化的电流，从而实现计步。下列选项中与此工作原理相同的是（ ）
A．
B．
C．
D．
【答案】A
【解答】解：根据“计步器”的特点可知，当塑料管运动时，磁铁在管中反复运动，切割线圈而产生电流。因此，计步器的基本原理是电磁感应，产生电流的过程中将机械能转化为电能；
A、图中是电磁感应现象，计步器是利用电磁感应现象来工作的，故A符合题意；
B、图中是电磁继电器，主体是电磁铁，利用电流的磁效应，故B不符合题意；
C、图中有电源，说明通电导体在磁场中受力作用，故C不符合题意；
D、图中是奥斯特实验，说明通电导体周围存在磁场，利用电流的磁热效应，故D不符合题意。
故选：A。
14．（2025•西乡塘区校级模拟）我国新型反潜巡逻机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列图中与磁异探测器工作原理相同的是（ ）
A．
B．
C．
D．
【答案】B
【解答】解：磁异探测器能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，即通过磁场可以产生电流，符合磁生电的特点，因此，可判断其利用了电磁感应的原理，这与发电机的原理相同。
A．图中电磁铁的工作原理是电流的磁效应，故A不符合题意；
B．图中闭合电路中的一部分导体做切割磁感线运动，产生感应电流，是电磁感应现象，故B符合题意；
C．图中通电导体在磁场中受力而运动，是电动机的工作原理，故C不符合题意；
D．图中的实验是奥斯特实验，说明了电流的磁效应，可制成电磁铁，故D不符合题意。
故选：B。
15．（2025•南宁模拟）高铁以其高速，便捷、舒适的优点，成为越来越多庆阳市民出行选择的交通工具。下列图示实验中，与高铁动力系统（主要由电动机组成）的工作原理相同的是（ ）
A．B．
C．D．
【答案】B
【解答】解：高速列车动力系统主要由电动机组成，电动机的工作原理是通电导体在磁场中受力运动；
A、该装置是奥斯特实验，说明了通电导体周围存在磁场，这是电流的磁效应，故A不符合题意；
B、该装置探究通电导体在磁场中受力运动，利用此原理人们发明了电动机，故B符合题意；
C、该装置探究电磁感应现象的实验，即闭合回路中的一部分导体做切割磁感线运动，会产生感应电流的现象，是发电机的工作原理，故C不符合题意；
D、该装置是探究电磁铁磁性强弱的影响因素的实验，利用的是电流的磁效应，故D不符合题意。
故选：B。
16．（2025•青秀区校级三模）新能源电动汽车已走进千家万户，下列图中与新能源汽车电动机工作原理相同的是（ ）
A．B．
C．D．
【答案】D
【解答】解：电动机是利用通电导体在磁场中受到力的作用的原理来工作的。
A、闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应，发电机就是利用该原理制成的，故A不符合题意；
B、奥斯特实验说明通电导体的周围存在磁场，故B不符合题意；
C、电磁铁磁性强弱与电流的大小和线圈匝数有关，故C不符合题意；
D、该实验说明通电线圈在磁场中会受到力的作用，电动机就是利用该原理制成的，故D符合题意。
故选：D。
17．（2025•兴宁区校级模拟）中国新能源汽车成为拉动中国汽车产业出口的核心力量。这类汽车的动力装置为电动机，下列选项所示实验与其工作原理相同的是（ ）
A．B．
C．D．
【答案】A
【解答】解：A、闭合开关，导体在磁场中受力运动，是电动机的原理图，故A符合题意；
B、图为奥斯特实验装置图，说明通电导线周围存在磁场，故B不符合题意；
C、图为探究电磁感应现象实验装置图，说明闭合电路部分导体切割磁感线时会产生感应电流，故C不符合题意；
D、图为探究磁极间的相互作用，故D不符合题意。
故选：A。
18．（2025•桂林一模）如图，大国重器南鲲号是我国首台，也是世界首台漂浮式波浪能发电装置。下列装置的工作原理与发电机的工作原理相同的是（ ）
A．
B．
C．
D．
【答案】A
【解答】解：大国重器南鲲号是我国首台，也是世界首台漂浮式波浪能发电装置，利用电磁感应原理制成的；
A、图中没有电源，是探究电磁感应现象的实验，是发电机的原理图，故A正确；
B、图中是通电螺线管，是利用电流的磁场来工作的，故B错误；
C、图中是奥斯特实验，表明通电导线周围存在磁场，小磁针的作用是判断通电导线的周围是否存在磁场，故C错误；
D、图中有电源，通电导体在磁场中受力而运动，是电动机的原理图，故D错误。
故选：A。
19．（2025•青秀区校级模拟）振动电缆报警器是一种利用磁性材料建立永久磁场，当电缆振动时，活动导线切割磁感线产生感应电流触发报警的设备。下列选项中，原理与该设备相同的是（ ）
A．B．
C．D．
【答案】C
【解答】解：当电缆受到外力作用产生振动时，导线中会产生电信号，从而触发报警器报警，所以其原理是电磁感应现象；
A、图中导线通电后，其下方的小磁针发生偏转，说明通电导体周围存在磁场，故A不符合题意；
B、该电路中有电源，开关闭合后，通电线圈在磁场中受力而运动，故B不符合题意；
C、开关闭合后，导体棒在磁场中做切割磁感线运动时，会产生感应电流，这是电磁感应现象，与该报警器的工作原理相同，故C符合题意；
D、给电磁铁通电后，电磁铁能够吸引小铁钉，其原理是电流的磁效应，故D不符合题意；
故选：C。
20．（2025•青秀区二模）如图所示是使用门禁卡开门的场景。门禁卡的夹层中有带天线的线圈，靠近门禁主机时，门禁卡中的线圈产生感应电流，使芯片发出信号，进而开门。下列设备的工作原理与其相同的是（ ）
A．电风扇B．电视机
C．风力发电机D．电磁起重机
【答案】C
【解答】解：在门禁卡的夹层里面有带天线的线圈，接近门禁主机的时候，会使门禁卡中的线圈产生感应电流，这是电磁感应现象。
A．电风扇的核心是电动机，是根据通电导体在磁场中受力而转动的原理制成的，故A错误；
B．电视机工作时，将电能转化为光能和声能，故B错误；
C．风力发电机工作时，将机械能转化为电能，是根据电磁感应现象制成的，故C正确；
D．电磁起重机的主要部件是电磁铁，是利用电流的磁效应工作的，故D错误。
故选：C。
21．（2025•青秀区一模）如图是安检时使用的一种金属探测仪，金属探测仪靠近金属物体时，会产生感应电流，发出报警信号。下列物体工作原理与其相同的是（ ）
A．电熨斗B．电磁铁C．发电机D．电动机
【答案】C
【解答】解：金属探测仪靠近金属物体时，会产生感应电流，发出报警信号，其原理是电磁感应。
A．电熨斗是熨衣服用的，是利用电流的热效应工作的，故A错误；
B．电磁铁是利用电流的磁效应制成的，故B错误；
C．发电机是线圈在磁场中做切割磁感线运动而产生感应电流，这是一种电磁感应现象，故C正确；
D．电动机是磁场对电流的作用，不是电磁感应，故D错误。
故选：C。
22．（2025•七星区校级二模）如图所示为送餐机器人，下列图中能说明其内部电动机工作原理的是（ ）
A．
B．
C．
D．
【答案】A
【解答】解：电动机的原理是通电线圈在磁场中受力转动；
A、通电导体在磁场中受力运动，是电动机的原理，故A正确；
B、验电器是检验物体是否带电的装置，故B错误；
C、图示没有电源，是电磁感应现象，是发电机的原理，故C错误；
D、电磁铁吸引铁钉现象，这是电流的磁效应，故D错误。
故选A。
23．（2025•城中区模拟）2024年5月1日，我国第三艘航空母舰福建舰首次海试。将搭载自主研发的电磁弹射系统，是利用强磁场对通电轨道产生的力使舰载机加速起飞的。下列图示与此原理相同的是（ ）
A．B．
C．D．
【答案】B
【解答】解：由题知，电磁弹射系统的原理是通电导体在磁场中受到力的作用。
A、图示装置是探究通电导线周围存在磁场，即电流的磁效应的实验装置，故A不符合题意；
B、图示装置是演示通电导体在磁场中受到力的作用的实验装置，故B符合题意；
C、图示装置是演示电磁感应的实验装置，故C不符合题意；
D、图示装置是探究电磁铁磁性强弱的实验装置，电磁铁属于电流磁效应的应用，故D不符合题意。
故选：B。
24．（2025•广西模拟）《新能源汽车产业发展规划（2021﹣2035年）》指出：发展新能源汽车是我国从汽车大国迈向汽车强国的必由之路。下列家用电器与新能源电动汽车动力装置的工作原理相同的是（ ）
A．电视机B．手电筒
C．电饭锅D．电风扇
【答案】D
【解答】解：新能源电动汽车动力装置的工作原理是：通电线圈在磁场中受力转动，工作时消耗电能转化为机械能。
A、电视机，工作时消耗电能主要转化为声能、内能，故A不符合题意；
B、手电筒，工作时消耗电能主要转化为光能，电磁起重机是利用电流的磁效应工作的，故B不符合题意；
C、电饭锅是根据电流的热效应制成的，工作时消耗电能主要转化为内能，故C不符合题意；
D、电风扇的核心部件是电动机，是根据通电线圈在磁场中受力转动的原理制成的，工作时消耗电能转化为机械能，故D符合题意。
故选：D。
25．（2025•玉林模拟）我国航母飞速发展，电磁弹射势在必行，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到磁场强大的作用力，使舰载机迅速获得起飞速度。图中与电磁弹射器原理相同的是（ ）
A．
B．
C．
D．
【答案】A
【解答】解：由题意可知，电磁弹射器的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、图中有电源，属于电动机原理，是利用通电导体在磁场中受力而运动的原理工作的，故A正确；
B、该装置为奥斯特实验，说明电流的周围存在磁场，故B错误；
C、电磁铁通电后具有磁性，使小磁针发生偏转，这是电流的磁效应，故C错误；
D、该装置中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动就会产生感应电流，是探究电磁感应现象的装置，故D错误。
故选：A。
二．多选题（共5小题）
（多选）26．（2025•青秀区校级模拟）以下关于电与磁的描述中，说法正确的是（ ）
A．图甲可用来演示电磁感应现象
B．图乙可用来演示电流周围存在磁场，最早是由法拉第发现的
C．图丙可用来演示电磁铁的磁性强弱与线圈匝数的关系
D．图丁同时对调磁极和电源正负极，线圈的转动方向会发生改变
【答案】AC
【解答】解：A、该图中没有电源，是发电机原理示意图，其原理是电磁感应现象，故A正确。
C、是奥斯特实验装置，演示了电生磁现象，它说明了通电导体周围存在磁场，故B错误；
C、是演示电磁铁电磁铁的磁性强弱与线圈匝数的关系的实验装置，故C正确；
D、是电动机原理的示意图，同时对调磁极和电源正负极，线圈的转动方向不会发生改变，故D错误。
故选：AC。
（多选）27．（2025•宁明县一模）如图中是与电磁现象有关的4个实验，下列说法正确的是（ ）
A．甲实验可以演示磁极间存在相互作用，同名磁极间相互作用规律为相互排斥
B．乙实验可以演示电流周围存在磁场，电流产生的磁场的方向与电流方向无关
C．丙实验研究的是通电导体在磁场中受力而运动，电动机是依据此原理制成的
D．丁实验研究的是电磁感应现象，线圈切割磁感线的过程中电能转化为机械能
【答案】AC
【解答】解：
A、如图可知同名磁极相互排斥，故此图可以探究磁极间相互作用规律，故A符合题意；
B、如图，该实验装置是奥斯特实验装置图，可探究通电导线周围存在着磁场，电流产生的磁场的方向与电流方向有关，故B不符合题意；
C、丙实验研究的是通电导体在磁场中受力而运动，电动机是依据此原理制成的，故C符合题意；
D、丁实验研究的是电磁感应现象，线圈切割磁感线的过程中机械能转化为电能，故D不符合题意。
故选：AC。
（多选）28．（2025•港南区一模）中国新能源电动汽车发展势头强劲，在技术研发和新能源汽车消费市场方面发展迅速，广受欢迎。新能源电动汽车的核心部件是电动机，以下说法正确的是（ ）
A．电动机工作时将机械能转化为电能
B．电动机的工作原理是磁场对通电导体有力的作用
C．电动汽车倒车时只需给电动机调换电源的正负极
D．电动汽车给车载电池充电时将化学能转化为电能
【答案】BC
【解答】解：A.电动机工作时将电能转化为机械能，故A错误；
B.电动机的工作原理是磁场对通电导体有力的作用，故B正确；
C.电动汽车倒车时只需给电动机调换电源的正负极，故C正确；
D.电动汽车给车载电池充电时将电能转化为化学能，故D错误；
故选：BC。
（多选）29．（2025•象州县模拟）小华正利用如图电学实验装置进行实验。下列说法正确的是（ ）
A．该实验的原理是电磁感应
B．利用图中实验原理可以制作电动机
C．利用图中实验可探究“通电导线在磁场中受到力的作用”
D．同时改变磁场方向及电源正、负极，导体的运动方向也会改变
【答案】BC
【解答】解：ABC、由图可知，图中有电源，是探究“通电导线在磁场中受到力的作用”，利用图中实验原理可以制作电动机，发电机的原理是电磁感应，故A错误、BC正确；
D、通电导线在磁场中受力的方向与电流的方向和磁场的方向有关，同时改变磁场方向及电源正、负极，导体的运动方向不变，故D错误。
故选：BC。
（多选）30．（2025•青秀区校级模拟）关于图所示的四个实验示意图，下列说法中正确的是（ ）
A．图甲：两根丝绸摩擦过的玻璃棒相互远离，说明同种电荷相互排斥
B．图乙：闭合开关，小磁针发生偏转，说明通电导线的周围存在磁场
C．图丙：闭合开关，导体ab在磁场中运动，可以说明发电机的工作原理
D．图丁：闭合开关，只要导体ab在磁场中运动，导体中就有电流产生
【答案】AB
【解答】解：
A、两根丝绸摩擦过的玻璃棒所带的电荷是相同的，靠近时相互远离，说明同种电荷相互排斥，故A正确；
B、闭合开关，直导线中有电流通过，小磁针发生偏转，说明通电导线的周围存在磁场，故B正确；
C、图中给导体ab通电后，导体ab受到受力运动，是电动机的工作原理，故C错误；
D、只有闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流，故D错误。
故选：AB。
三．填空题（共6小题）
31．（2025•广西三模）某款运动手环内置一空心密闭的塑料管，管内有一小块可移动的磁铁，管外绕着线圈。戴着这种手环步行时，随着手臂的摆动，磁铁在管内做往复运动，线圈中便会产生电流，这是 电磁感应 现象；利用此原理可制成 发电机 （选填“电动机”或“发电机”）。
【答案】电磁感应；发电机。
【解答】解：根据运动手环的特点可知，当塑料管运动时，磁铁在管中反复运动，线圈切割磁感线而产生电流，因此，运动手环的基本原理是电磁感应；它与发电机的工作原理是相同，都是机械能转化为电能。
故答案为：电磁感应；发电机。
32．（2025•西乡塘区三模）（1）在“探究冰的熔化特点”的实验中，如图甲所示，此时温度计的示数为 ﹣2 ℃；在冰熔化过程中，温度计的示数 不变 （选填“增大”“不变”或“减小”），由此可知，冰属于晶体。
（2）在探究“凸透镜成像规律”的实验中，如图乙所示，此时光屏上出现了清晰的像（像未画出），生活中利用这个成像特点制成了 投影仪 （选填“照相机”“投影仪”或“放大镜”）；保持图中凸透镜位置不变，将蜡烛向左移动一段距离，要再次在光屏上得到清晰的像，应将光屏向 左 移动。
（3）在探究“产生感应电流的条件”的实验中，如图丙所示，AB棒的材料应选 铜 （选填“塑料”或“铜”）；闭合开关，若AB棒不动，左右移动蹄形磁体，电路中 有 （选填“有”或“无”）感应电流产生。
【答案】（1）﹣2；不变；（2）投影仪；左；（3）铜；有。
【解答】解：（1）在“探究冰的熔化特点”的实验中，如图甲所示，分度值为1℃，此时温度计的示数为﹣2℃；在冰熔化过程中，吸热但温度计的示数不变，由此可知，冰属于晶体。
（2）在探究“凸透镜成像规律”的实验中，如图乙所示，此时光屏上出现了清晰的像（像未画出），因物距小于像距成倒立、放大的实验，生活中利用这个成像特点制成了投影仪；保持图中凸透镜位置不变，将蜡烛向左移动一段距离，物距变大，像距变小，要再次在光屏上得到清晰的像，应将光屏向左移动。
（3）在探究“产生感应电流的条件”的实验中，如图丙所示，AB棒的材料应选用导体铜；闭合开关，若AB棒不动，左右移动蹄形磁体，相当于磁体不动，AB棒向相反方向移动，符合产生感应电流的条件，电路中有感应电流产生。
故答案为：（1）﹣2；不变；（2）投影仪；左；（3）铜；有。
33．（2025•南宁一模）（1）在“探究冰熔化过程温度的变化规律”实验中，某时刻温度计的示数如图甲所示为 ﹣3 ℃，根据实验数据绘制的冰熔化过程温度随时间变化的图像如图乙所示，由图乙可知冰是 晶体 （选填“晶体”或“非晶体”）。
（2）如图丙所示的实验中，闭合开关，观察到铝棒向左运动，实验现象说明磁场对 通电导体 有力的作用，利用这一原理可以制成 电动机 。
（3）如图丁，两只气球悬挂在空中。为使两只气球靠拢，你所采用的方法是 向两气球中间用力吹气 ，其中用到的物理知识是 流速越大的位置，压强越小 。
【答案】（1）﹣3；晶体；（2）通电导体；电动机；（3）向两气球中间用力吹气；流速越大的位置，压强越小。
【解答】解：（1）在“探究冰熔化过程温度的变化规律”实验中，某时刻温度计的示数如图甲所示为﹣3℃，根据实验数据绘制的冰熔化过程温度随时间变化的图像如图乙所示，由图乙可知冰是晶体。
（2）如图丙所示的实验中，闭合开关，观察到铝棒向左运动，实验现象说明磁场对通电导体有力的作用，利用这一原理可以制成电动机。
（3）如图丁，两只气球悬挂在空中。为使两只气球靠拢，你所采用的方法是向两气球中间用力吹气，其中用到的物理知识是流速越大的位置，压强越小。
故答案为：（1）﹣3；晶体；（2）通电导体；电动机；（3）向两气球中间用力吹气；流速越大的位置，压强越小。
34．（2025•南宁一模）如图所示，为铁路安检时使用的某种金属探测器。当探测器靠近金属物体时就会产生感应电流，探测器发出警报。这种现象叫做 电磁感应 现象； 发电机 （选填“发电机”或“电动机”）是利用这个原理制成的。
【答案】电磁感应；发电机。
【解答】解：金属探测器靠近金属物体时，相当于闭合电路的部分导体在切割磁感线，从而产生了感应电流，探测器发出警报，这是利用电磁感应原理制成的；发电机的工作原理是电磁感应现象。
故答案为：电磁感应；发电机。
35．（2025•宁明县一模）如图为电动机和发电机模型，其中图 甲 （填“甲”或“乙”）为电动机模型，其工作原理是：通电导体在磁场中受 力 的作用。
【答案】甲；力。
【解答】解：电动机的原理是通电导体在磁场中受到力的作用，装置图中要有电源，故图甲为电动机模型。
故答案为：甲；力。
36．（2025•柳南区三模）如图是一款“运动手环”，其主要部分是一段内置有一小块磁体的密闭的空心塑料管，管外缠绕着线圈。戴着这种手环走路时塑料管跟着手一起运动，磁体则在管内反复运动，线圈中便会产生电流。我们把这种现象叫做 电磁感应 现象，手环工作时是将 机械 能转化为电能。
【答案】电磁感应；机械
【解答】解：根据“运动手环”的特点可知，当塑料管运动时，磁铁在管中反复运动，线圈切割磁感线而产生电流。因此，运动手环的基本原理是电磁感应，产生电流的过程中将机械能转化为电能。
故答案为：电磁感应；机械。
四．实验探究题（共9小题）
37．（2025•西乡塘区模拟）（1）如图甲所示为水的沸腾实验装置，水沸腾时，温度计的示数如图乙所示，此时水的温度为 98 ℃；此时大气压 低于 标准大气压（选填“低于”“高于”或“等于”）。
（2）为了探究“光折射时的特点”，如图所示：让光束沿AO射入水槽中时，光束进入水中后折射光线会发生偏折，折射角 小于 （选填“大于”或“小于”）入射角；保持入射光线方向不变，向水槽内加水使水面升高，激光笔在水槽底部的光斑会向 左 （选填“左”或“右”）移动。
（3）用如图丁所示的实验装置“探究产生感应电流的条件”。实验中，闭合开关，要使电路中形成感应电流，导体棒ab应在磁场中 左右 （选填“左右”或“上下”）运动。根据这个原理可以制成 发电机 （选填“电动机”或“发电机”）。
【答案】（1）98；低于；（2）小于；左；（3）左右。
【解答】解：（1）如图甲所示为水的沸腾实验装置，水沸腾时，温度计的示数如图乙所示，分度值为1℃，此时水的温度为 98℃；因小于100℃，此时大气压低于标准大气压；
（2）让光束沿AO射入水槽中时，光束进入水中后折射光线会发生偏折，根据图可生，折射角小于入射角；保持入射光线方向不变，向水槽内加水使水面升高，当两者比较可知刚开始向水槽内注水，即水位低，水位升高时的光的折射的光路图分别如B、A'图所示：
（3）用如图丁所示的实验装置“探究产生感应电流的条件”。实验中，闭合开关，要使电路中形成感应电流，导体要切割磁感线，故导体棒ab应在磁场中左右运动。根据这个原理可以制发电机。
故答案为：（1）98；低于；（2）小于；左；（3）左右。
38．（2025•青秀区校级模拟）（1）如图所示，小明利用弹簧测力计、粗糙程度不同的水平长木板、木块和砝码等器材探究“滑动摩擦力大小与哪些因素有关”。
如图甲，小明将木块放在水平长木板上，用弹簧测力计沿水平方向拉动木块，使其在木板表面做 匀速 （选填“匀速”或“变速”）直线运动，记录此时弹簧测力计的示数；比较图 甲、丙 两次实验可知，滑动摩擦力的大小与接触面粗糙程度有关。
（2）小云同学学习了透镜、眼睛和眼镜的知识之后，用水透镜模拟了眼睛看物体的过程如图甲，眼睛的结构如图乙。正常人眼看远近不同物体时能实现自动变焦使物体在视网膜上成一个倒立的、 缩小 的实像，与该成像特点相同的光学仪器是 照相机 （选填“照相机”“投影仪”或“放大镜”）。
（3）小明同学学完电与磁的相关知识后，自己动手制作了如图所示的装置，用手按压小人使小人在平板上往复跳动，小灯泡便会一闪一闪。随着小人的上下往复运动，线圈产生电流的方向 会 （选填“会”或“不会”）发生变化，此过程中的能量转化为 机械 能转化为电能。
【答案】（1）匀速；甲、丙；（2）缩小；照相机；（3）会；机械。
【解答】解：（1）根据二力平衡条件，当木块做匀速直线运动时，弹簧测力计的拉力与滑动摩擦力是一对平衡力，此时弹簧测力计的示数等于滑动摩擦力大小。
探究滑动摩擦力大小与接触面粗糙程度的关系时，要控制压力相同，改变接触面粗糙程度，所以应比较图甲和图丙。
（2）眼睛的成像原理类似于照相机，晶状体相当于凸透镜，视网膜相当于光屏，物体在视网膜上成倒立、缩小的实像。
（3）小人上下往复运动，线圈在磁场中做切割磁感线运动，由于线圈运动方向不断变化，产生电流的方向会发生变化。
此过程中，是通过线圈在磁场中运动产生电能，能量转化为机械能转化为电能。
故答案为：（1）匀速；甲、丙；（2）缩小；照相机；（3）会；机械。
39．（2025•兴宁区模拟）（1）如图甲，在探究水沸腾时温度变化特点的实验中，某时刻温度计的示数如图乙所示，其示数为 90 ℃；水沸腾时，杯口附近的“白气”是高温水蒸气 液化 形成的。
（2）如图丙，在探究平面镜成像特点的实验中，点燃蜡烛A，眼睛在图中 a （选填“a”或“b”）处能观察到A的像。移动与A外形相同的蜡烛B，发现B与A的像完全重合，说明平面镜所成的像与物的大小 相等 。
（3）如图丁，在探究感应电流产生条件的实验中，当向右移动蹄形磁体时，电路中 有 （选填“有”或“没有”）感应电流产生，根据这个原理可制成 发电机 （选填“电动机”或“发电机”）。
【答案】（1）90；液化；（2）a；相等；（3）有；发电机。
【解答】解：（1）如图甲，在探究水沸腾时温度变化特点的实验中，某时刻温度计的示数如图乙所示，分度值为1℃，其示数为90℃；水沸腾时，杯口附近的“白气”实为小水珠，是高温水蒸气液化形成的。
（2）如图丙，平面镜成的像属于光的反射，在探究平面镜成像特点的实验中，点燃蜡烛A，眼睛在图中a处能观察到A的像。移动与A外形相同的蜡烛B，发现B与A的像完全重合，说明平面镜所成的像与物的大小相等。
（3）如图丁，在探究感应电流产生条件的实验中，当向右移动蹄形磁体时，相当于磁体不动，导体向左切割磁感线，电路中有感应电流产生，根据这个原理可制成发电机。
故答案为：（1）90；液化；（2）a；相等；（3）有；发电机。
40．（2025•广西模拟）（1）图甲是海波熔化时温度随时间变化的图象，由图可知第6min海波是 固液共存 （选填“固体”或“固液共存”）状态，BC段对应温度如图乙所示，海波的熔点是 48 ℃。
（2）如图丙所示，利用两根相同的荧光棒来探究平面镜成像的特点过程中，将玻璃板 垂直 放置在铺有白纸的水平桌面上，在玻璃板前放置荧光棒A，在玻璃板后面移动另一根荧光棒B，发现B与A的像完全重合，说明像与物的 大小 相等。
（3）如图所示，在“怎样产生感应电流”的实验中，如果开关处于 断开 状态，无论磁体怎样放置、导体棒怎样运动，灵敏电流计指针均不偏转。如果把灵敏电流计换成 电源 ，就能继续探究磁场对通电导体的作用了。
【答案】（1）固液共存；48；（2）垂直；大小；（3）断开；电源。
【解答】解：（1）根据海波熔化时温度随时间变化的图象知，4﹣10海波处于熔化过程，由图可知第6min海波是固液共存状态，BC段对应温度如图乙所示，分度值为1℃，海波的熔点是48℃。
（2）如图丙所示，利用两根相同的荧光棒来探究平面镜成像的特点过程中，将玻璃板垂直放置在铺有白纸的水平桌面上，在玻璃板前放置荧光棒A，在玻璃板后面移动另一根荧光棒B，发现B与A的像完全重合，因两蜡烛完全相同，说明像与物的大小相等。
（3）如图所示，在“怎样产生感应电流”的实验中，如果开关处于断开状态，无论磁体怎样放置、导体棒怎样运动，灵敏电流计指针均不偏转。研究磁场对通电导体的作用了，导体中应有电流，把灵敏电流计换成电源，就能继续探究磁场对通电导体的作用了。
故答案为：（1）固液共存；48；（2）垂直；大小；（3）断开；电源。
41．（2025•兴宁区校级模拟）（1）小明用如图甲的实验装置探究光反射时的规律，纸板B上呈现反射光线OF，若将一束光沿着FO方向入射，则反射光将沿 OE 方向射出；当纸板B向后翻折时，纸板B上 不能 （选填“能”或“不能”）观察反射光线OF。
（2）如图乙所示，科技小组把装水的纸杯放在烛焰上加热，将水烧开。纸杯不会被点燃的原因是开水的温度 低于 纸的着火点，要想知道水烧开时温度的变化情况，还需要补充的器材是 温度计 。
（3）如图丙所示，将导线ab放在磁场里，接通电源，让电流通过导线ab，导线ab向左运动，说明通电导线在磁场中 会 （选填“会”或“不会”）受到力的作用。为了使实验顺利进行，装置中的导线ab应选用轻质的 铝棒 （选填“铁棒”或“铝棒”）。
【答案】（1）OE；不能；（2）低于；温度计；（3）会；铝棒。
【解答】解：（1）若将一束光沿着FO方向入射，则反射光将沿OE方向射出。这是因为在光的反射现象中光路是可逆的。
当纸板B向后翻折时，纸板B上不能观察到反射光线OF。因为反射光线、入射光线和法线在同一平面内，当纸板B向后翻折时，它与纸板A不再在同一平面内，所以在纸板B上无法看到反射光线。
（2）纸杯不会被点燃的原因是开水的温度低于纸的着火点。水在标准大气压下沸点是100℃，而纸的着火点一般高于100℃，纸杯烧水时，水吸收了大量热量，使纸杯的温度达不到其着火点。
要想知道水烧开时温度的变化情况，还需要补充的器材是温度计，通过温度计可以测量不同时刻水的温度，从而了解温度的变化情况。
（3）将导线ab放在磁场里，接通电源，导线ab向左运动，说明通电导线在磁场中会受到力的作用。为了使实验顺利进行，装置中的导线ab应选用轻质的铝棒。因为铝棒不是磁性材料，不受磁力的影响，而铁棒是磁性材料，不利于实验现象的观察。
故答案为：（1）OE；不能；（2）低于；温度计；（3）会；铝棒。
42．（2025•南宁模拟）在探究“怎样产生感应电流”的实验中，用导线将导体棒ab、灵敏电流计、开关连接成如图所示的电路，请你参与探究并回答下列问题。
（1）导体棒在U形磁铁中上下运动，灵敏电流计的指针 不会 （选填“会”或“不会”）发生偏转。
（2）让导体棒ab沿水平方向向左运动时，灵敏电流计指针发生偏转；仅让导体棒ab沿水平方向反向运动时，灵敏电流计指针跟刚才相比发生了反向偏转，此现象表明感应电流的方向与导体运动的 方向 有关。
（3）在实验中通过观察灵敏电流计指针的 偏转程度 来判断感应电流的大小。
（4）经过多次实验操作和实验现象的分析可以得出：电路闭合，导体棒ab做切割磁感线运动时会产生感应电流，其能量转化是 机械 能转化为电能。
【答案】（1）不会；
（2）方向；
（3）偏转程度；
（4）机械。
【解答】解：（1）导体棒在U形磁铁中上下运动，没有切割磁感线，不会产生感应电流，灵敏电流计的指针不会发生偏转。
（2）让导体棒ab沿水平方向向左运动时，灵敏电流计指针发生偏转；仅让导体棒ab沿水平方向反向运动时，灵敏电流计指针跟刚才相比发生了反向偏转，此现象表明感应电流的方向与导体运动的方向有关。
（3）电路中感应电流较大时，灵敏电流计的指针偏转角度较大，电路中感应电流较小时，灵敏电流计的指针偏转角度较小，因此在实验中通过观察灵敏电流计指针的偏转程度来判断感应电流的大小。
（4）经过多次实验操作和实验现象的分析可以得出：电路闭合，导体棒ab做切割磁感线运动时会产生感应电流，其能量转化是机械能转化为电能。
故答案为：（1）不会；
（2）方向；
（3）偏转程度；
（4）机械。
43．（2025•宁明县一模）（1）读出如图测量工具的示数：电压表的示数是 2.8V ；电流表的示数是 0.28A ；电能表的示数是 31.6kW•h ；
（2）如图，在探究“产生感应电流的条件”实验中：
①实验中观察 电流计指针是否偏转 来判断电路中是否有感应电流；
②闭合开关，若导体AB不动，左右移动磁体，电路中 有 （选填“有”或“无”）感应电流；
③该实验的结论是：闭合回路的一部分导体，在磁场中做 切割磁感线 运动时，导体中就会产生感应电流；
④如果将小量程电流表换成 电源 ，可以探究磁场对通电导体的作用。
【答案】（1）2.8V；0.28A；31.6kW•h；
（2）①电流计指针是否偏转；②有；③切割磁感线；④电源。
【解答】解：（1）图中电压表的量程是0～3V，分度值是0.1V，读数为2.8V。
图中电流表的量程是0～0.6A，分度值是0.02A，读数为0.28A。
电能表计数窗的最后一位为小数位，读数为31.6kW•h。
（2）①实验中通过观察电流计的指针是否偏转，来判断电路中是否有感应电流。
②导体AB不动，左右移动磁体，根据相对运动的知识可知，此时导体做切割磁感线运动，因此有感应电流产生。
③根据实验可知，闭合回路中一部分导体做切割磁感线运动，导体中会产生感应电流。
④探究磁场对通电导体的作用，电路中需要有电源，因此将小量程电流表换成电源。
故答案为：（1）2.8V；0.28A；31.6kW•h；
（2）①电流计指针是否偏转；②有；③切割磁感线；④电源。
44．（2025•青秀区校级模拟）（1）“探究水在沸腾时温度变化的特点”，根据记录的实验数据绘制了图1，由图可知水的沸点为 99 ℃；水在沸腾过程中不断吸热，但温度 不变 （选填“升高”、“不变”或“降低”）。
（2）用图2装置探究平面镜成像的特点，为了便于观察实验现象，应在 较暗 （选填“较亮”或“较暗”）的环境中进行实验，实验过程中在像的位置竖直放一张白纸，发现白纸上不能呈现A的像，这说明A的像是 虚 （选填“实”或“虚”）像。
（3）图3是探究“磁生电”的实验装置。闭合开关，让悬挂着的导体棒ab 左右 （选填“左右”或“上下”）运动时，电流计指针会发生偏转。 发电机 （选填“发电机”或“电动机”）是根据这一原理制成的。
【答案】（1）99；不变；（2）较暗；虚；（3）左右；发电机。
【解答】解：（1）由图1可知，水沸腾过程中，吸收热量，温度不变，此时的温度即为水的沸点，为99℃；
（2）为了使成像清晰，便于观察实验现象，应在较暗的环境中进行实验。在像的位置竖直放一张白纸，发现白纸上不能呈现A的像，这说明A的像是虚像；
（3）由图知，磁感线方向在竖直方向，所以导体ab左右运动才会切割磁感线，电路中才会有感应电流；电动机是根据这一原理制成的。
故答案为：（1）99；不变；（2）较暗；虚；（3）左右；发电机。
45．（2025•西乡塘区校级模拟）某实验小组的同学进行电磁学实验。
（1）在如图甲所示的实验中，当闭合开关后，可以观察到金属棒ab在导轨上运动，若只将电源的两极对调，接通电源，观察到金属棒ab向相反的方向运动，说明力的方向与 电流 方向有关；
（2）在如图乙所示的实验中，电路闭合后，下列操作能使灵敏电流表指针发生偏转的是 C ；
A.磁体不动，导体棒上下运动
B.磁体不动，导体棒前后运动
C.导体棒不动，磁体左右运动
（3）如果把装置中的灵敏电流表换成 电源 ，可继续探究磁场对通电导体的作用，完成实验后，小明认为实验现象不太明显，请你提出一条改进措施： 增大电流 ；
（4）根据图丙的实验装置可探究“电磁铁的磁性强弱与 线圈匝数 的关系”；
（5）在如图丁所示的模型中， b 是发电机模型（选填“a”或“b”）。
【答案】（1）电流；（2）C；（3）电源；增大电流；（4）线圈匝数；（5）b。
【解答】解：（1）其他条件不变，若只将电源的两极对调，接通电源，观察到金属棒ab向相反的方向运动，说明力的方向与电流方向有关；
（2）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，在如图乙所示的实验中，闭合开关，保持导体AB不动，若使蹄形磁体沿水平方向运动，它会做切割磁感线运动，故有感应电流产生；
（3）如果将灵敏电流计换成电源，闭合开关后电流流过导体棒，导体棒受力的作用，可以探究磁场对通电导体的作用；电流或磁场越强，力越大；
（4）根据图丙的情境可知，N吸引的小铁钉更多一些，N的磁性更强，说明电流一定时，线圈匝数越多，电磁铁的磁性越强；
（5）发电机模型不需要电源，故b是发电机模型。
故答案为：（1）电流；（2）C；（3）电源；增大电流；（4）线圈匝数；（5）b。题号
1
2
3
4
5
6
7
8
9
10
11
答案
D
D
A
D
A
A
B
C
D
C
D
题号
12
13
14
15
16
17
18
19
20
21
22
答案
D
A
B
B
D
A
A
C
C
C
A
题号
23
24
25
答案
B
D
A
题号
26
27
28
29
30
答案
AC
AC
BC
BC
AB
