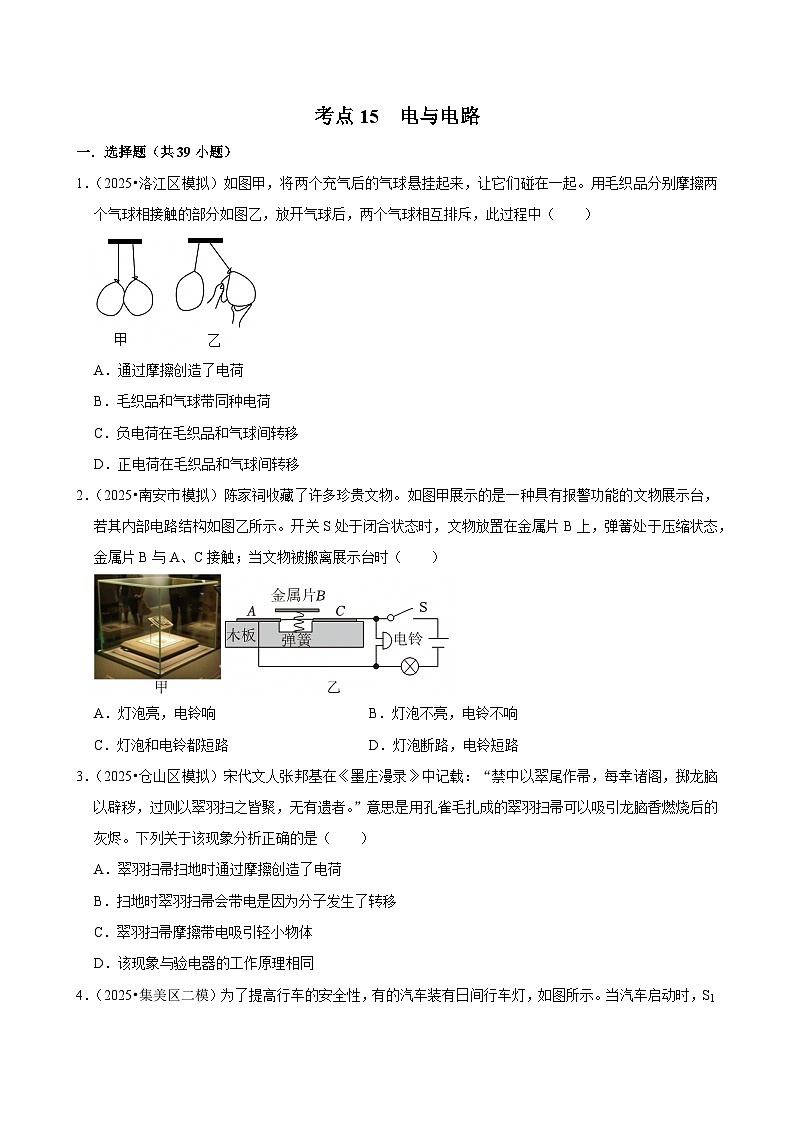

2025年福建各地市中考物理模拟题分类精选考点15 电与电路（Word版附解析）

这是一份2025年福建各地市中考物理模拟题分类精选考点15 电与电路（Word版附解析），共54页。

A．通过摩擦创造了电荷
B．毛织品和气球带同种电荷
C．负电荷在毛织品和气球间转移
D．正电荷在毛织品和气球间转移
2．（2025•南安市模拟）陈家祠收藏了许多珍贵文物。如图甲展示的是一种具有报警功能的文物展示台，若其内部电路结构如图乙所示。开关S处于闭合状态时，文物放置在金属片B上，弹簧处于压缩状态，金属片B与A、C接触；当文物被搬离展示台时（ ）
A．灯泡亮，电铃响B．灯泡不亮，电铃不响
C．灯泡和电铃都短路D．灯泡断路，电铃短路
3．（2025•仓山区模拟）宋代文人张邦基在《墨庄漫录》中记载：“禁中以翠尾作帚，每幸诸阁，掷龙脑以辟秽，过则以翠羽扫之皆聚，无有遗者。”意思是用孔雀毛扎成的翠羽扫帚可以吸引龙脑香燃烧后的灰烬。下列关于该现象分析正确的是（ ）
A．翠羽扫帚扫地时通过摩擦创造了电荷
B．扫地时翠羽扫帚会带电是因为分子发生了转移
C．翠羽扫帚摩擦带电吸引轻小物体
D．该现象与验电器的工作原理相同
4．（2025•集美区二模）为了提高行车的安全性，有的汽车装有日间行车灯，如图所示。当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起。如图所示的电路图中符合这一情况的是（ ）
A．B．
C．D．
5．（2025•石狮市模拟）如图所示的是某电动独轮车。其工作情境是：电源开关S1闭合指示灯L亮起，独轮车处于待机状态；然后人站在独轮车上时开关S2自动闭合，电动机启动，独轮车开始运动。下列电路设计满足上述情境的是（ ）
A．B．
C．D．
6．（2025•宁德二模）旅客进动车站时需要完成刷身份证和人脸识别双重验证，电动机才会打开闸门。若每重验证相当于一个开关，验证成功相当于开关闭合，下列电路设计中能实现上述功能的是（ ）
A．B．
C．D．
7．（2025•龙岩模拟）为了更好地进行垃圾分类，小新同学设计了一组智能垃圾桶：点击可回收垃圾或不可回收垃圾种类的图标（相当于开关），对应的动力装置开始工作，垃圾桶盖缓缓打开。下列电路图最符合要求的是（ ）
A．B．
C．D．
8．（2025•德化县模拟）知识梳理有助于我们对已学知识的巩固，如图是某同学学习物质结构层次后，以氧气为例进行的梳理，下列选项中与a、b、c对应的是（ ）
A．原子、原子核、核外电子
B．原子核、原子、核外电子
C．原子、核外电子、原子核
D．核外电子、原子核、原子
9．（2025•尤溪县三模）地铁进口的闸机可用刷卡和扫二维码中的任一方法让乘客通过，当系统接通电源后，闸机指示灯发光。刷卡或扫二维码成功时，电动机工作，控制闸门打开。下列关于闸机系统的简化电路设计合理的是（ ）
A．B．
C．D．
10．（2025•漳州一模）博物馆里有些古书非常陈旧，直接翻动它容易使书页破损。有人提出，通过给书带电，可使书逐页分开。如图所示，现有以下四种方法，能使书逐页分开的是（ ）
A．让书每页带上同种电荷
B．让书每页带上异种电荷
C．只能让书每页带上正电荷
D．只让书封面和封底带异种电荷
11．（2025•漳州模拟）在某旧楼改造加装电梯项目中，常设置成双重控制，电梯卡感应（闭合开关S1）且按下楼层按钮（闭合开关S2），电动机M才启动。下列电路设计符合要求的是（ ）
A．B．
C．D．
12．（2025•思明区模拟）某款抽油烟机采用静电分离技术，使油滴带上负电，被金属板吸附，流入油槽，有效减少厨房油烟污染。图中吸油效果最好的设计是（ ）
A．B．
C．D．
13．（2025•漳州一模）如图漳州市第19届科技运动会“遥控航母舰载器比赛”丰富校园文化生活，激发同学对科技和艺术的热爱，飞机航模电路的开关S1闭合时指示灯亮起，再闭合S2时电动机启动，飞机起飞。下列电路设计符合要求的是（ ）
A．B．
C．D．
14．（2025•泉州模拟）新能源公交车前、后两门相当于电路开关，任意一个门没有关闭好，车都无法行驶。图中符合要求的电路是（ ）
A．B．
C．D．
15．（2025•福建模拟）某品牌热水壶，为避免热水溢出造成烫伤等安全事故，设置了电源开关S1和安全开关S2。当壶盖盖紧时，开关S2自动闭合，此时再手动闭合底座上的S1，才能启动加热程序。若壶盖未盖好只闭合S1，不能启动加热程序。如图所示电路图中符合要求的是（ ）
A．B．
C．D．
16．（2025•宁德一模）如图所示的无人机，当开关S1闭合时，指示灯亮起；S2闭合时电动机工作，无人机起飞。下列电路符合要求的是（ ）
A．B．
C．D．
17．（2025•晋江市模拟）火车上车厢交接处有两个厕所，两个厕所门相当于两个开关S1、S2，当门上锁时开关闭合，只有当两个厕所同时有人使用时提示灯亮，只有一个在使用或两个都没人使用时提示灯不亮。则图中的电路图设计合理的是（ ）
A．B．
C．D．
18．（2025•龙岩模拟）在干燥头发上梳过的塑料梳子靠近细水流时，水流发生偏转如图。下列说法正确的是（ ）
A．摩擦创造了电荷
B．头发和梳子带上同种电荷
C．梳子和水流带上同种电荷
D．梳子带电后能吸引轻小物体
19．（2025•南平模拟）如图，闭合开关，两只灯泡都不亮，在不拆开导线的情况下，将M接电源“+”极，N依次试触A、B接线柱，发现电压表示数前后两次均接近3V。故障可能是（ ）
A．L1断路B．L2断路
C．电源断路D．滑动变阻器断路
20．（2025•仓山区模拟）下列估测符合事实的是（ ）
A．一个鸡蛋的质量约为500g
B．中学生步行的速度约为1.2m/s
C．节能灯允许通过的最大电流约为1A
D．人体正常体温约为37.5℃
21．（2025•漳州模拟）在冬天较干燥的条件下，与人接触时，常有被电击的感觉，原因是（ ）
A．放电前一定带异种电荷
B．放电时产生电荷
C．放电时电荷发生转移
D．放电后电荷消失
22．（2025•思明区模拟）小明为健康步道两侧的花草设计夜间自动浇水电路。光控开关S1在光暗时闭合、光亮时断开；湿敏开关S2在土壤干燥时闭合、湿润时断开。图中电路中最合理的是（ ）
A．B．
C．D．
23．（2025•思明区模拟）中国航天科技集团研发的微生物灭菌机器人，采用高速喷射带负电粒子撞击微生物，使其细胞膜破裂，实现灭菌从而保护壁画。该粒子可能是（ ）
A．电子B．原子核C．质子D．中子
24．（2025•涵江区模拟）立定跳远是体育测试项目之一。某同学想设计一种装置，用来监测过线起跳现象。当有同学踏上测试垫时，若站在规定区域，则开关S1、S2都闭合，小灯泡发光，电铃不响；若脚尖超过起跳线，则开关S2闭合、S1断开，小灯泡发光，同时电铃发出声音提示该考生脚尖过线。如图所示电路中，符合设计要求的是（ ）
A．B．
C．D．
25．（2025•翔安区模拟）一款地下车库声控智能照明系统。该系统在有车辆或行人经过时（即接收到声音时），声控开关闭合使电灯正常发光，此时灯泡额定电压等于电源电压；在没有声音时，自动断开让电灯处于较暗的状态，需要维修保养时，主开关可以控制整个电路。如图选项中能达到这个要求的智能电路是（ ）
A．B．
C．D．
26．（2025•厦门模拟）封闭小区常使用智能门禁系统。住户刷卡或人脸识别成功时（分别闭合对应的开关），指示灯发光，电动机工作，控制门打开。图中能实现智能门禁功能的电路图是（ ）
A．B．
C．D．
27．（2025•泉州模拟）某班级对各小组提出的研学方案进行表决，由班长甲及两名副班长乙、丙作为代表进行表决，若同意某个方案则按下自己面前的开关，要求班长和至少一名副班长都按下自己面前的开关时，灯泡亮起，表示该方案通过。图中符合要求的电路是（ ）
A．
B．
C．
D．
28．（2025•同安区模拟）如图所示的“吸引现象”由静电引起的是（ ）
A．图甲，磁铁吸引硬币
B．图乙，压紧的铅块互相吸引
C．图丙，摩擦后的气球吸引头发
D．图丁，吸盘吸在墙壁上
29．（2025•泉港区一模）验电器是法国的让安东尼•诺雷于1748年发明，是一种检测物体是否带电以及粗略估计带电量大小的仪器。小爱同学用验电器检验玻璃棒是否带电，也发现该玻璃棒能“吸”起纸屑。下列现象中“吸”的物理原理与其相同的是（ ）
A．挤压后的塑料吸盘“吸”在瓷砖上
B．削平的铅柱挤压后会“吸”在一起
C．干手搓开的新塑料袋“吸”在手上
D．行驶的汽车的窗帘被“吸”出窗外
30．（2025•三明一模）乘坐高铁可直接刷身份证进站，闸机口通过人脸识别系统确保“人”“证”一致，闸机门才打开通行。用代表闸门，人脸识别时，开关S1闭合；身份证识别时，开关S2闭合，则下列选项中的电路可实现上述功能的是（ ）
A．B．
C．D．
31．（2025•漳州一模）电路中，闭合开关S，灯L不亮，电压表有示数，电流表无示数。则电路发生的故障可能是（ ）
A．灯L短路B．灯L断路C．电阻R短路D．电阻R断路
32．（2025•泉州模拟）关于静电现象，下列说法正确的是（ ）
A．用塑料梳子梳干燥的头发，越梳头发越容易打结
B．运送燃油的卡车后常拖一根接地的铁链，这是为了好看
C．用毛皮摩擦过的橡胶棒带负电，是因为摩擦创造了负电荷
D．手机屏幕经常沾有灰尘，是因为手机工作时，屏幕上带有静电
33．（2025•泉州模拟）“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。关于安全用电，下列论法正确的是（ ）
A．发现有人触电时，立即用手把他拉开
B．为了防雷，高大建筑物顶端安装了避雷针
C．使用试电笔辨别火线和零线时，手要按住笔尖金属体
D．所有用电器的外壳都必须接地
34．（2025•南安市模拟）中国高铁技术世界领先，给人们出行带来极大的便利。乘客进站时，需同时通过身份证验证（相当于闭合S1）和人脸识别（相当于闭合S2），方可开启闸机。下列电路设计符合要求的是（ ）
A．B．
C．D．
35．（2025•惠安县模拟）如图所示，两只灯泡都不亮。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触A、B接线柱，发现电压表示数前后两次相等，且接近3V。若故障是由两灯引起的，则可能是（ ）
A．L1、L2都短路B．L1、L2都断路
C．L1短路且L2断路D．L1断路且L2短路
36．（2025•惠安县模拟）如图，小烨把一段扁平、干燥的塑料绳一端扎紧，把另一端撕开成许多轻质细丝，用干燥的手向下捋几下，发现细丝张开了。细丝张开的原因是（ ）
A．大气压的作用B．同名磁极相互排斥
C．分子间有斥力D．同种电荷相互排斥
37．（2025•洛江区模拟）在如图所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量电路中a、b间电压为0，b、c间电压为6V，则电路中的故障可能是（ ）
A．L1短路且L2断路B．L1和L2断路
C．L1断路且L2短路D．L1和L2短路
38．（2025•仓山区校级模拟）立定跳远是体育测试项目之一。小闽同学想设计一种装置，用来监测过线起跳现象。当有同学踏上测试垫时，若站在规定区域，则开关S1、S2都闭合，小灯泡发光，电铃不响；若脚尖超过起跳线，则开关S1断开，电铃发出声音提示该考生脚尖过线。下列所示电路符合设计要求的是（ ）
A．B．
C．D．
39．（2025•思明区校级二模）家用电动窗帘的电路主要由电源指示灯L和电动机M组成。先闭合开关S2，电源指示灯L不亮，电动机M不工作；再闭合开关S1，电源指示灯L亮，电动机M工作拉动窗帘；断开开关S2，电源指示灯L亮，但电动机M不工作。如图所示电路中符合要求的电路是（ ）
A．B．
C．D．
二．多选题（共1小题）
（多选）40．（2025•厦门校级一模）如图所示电路，电源电压不变，闭合S1和S2，灯泡L1和L2均能正常发光，电流表和电压表均有示数。下列分析正确的是（ ）
A．只闭合S1，电流表可以测量出通过L1的电流
B．只闭合S1，电压表可以测量出电源两端电压
C．先闭合S1，再闭合S2，灯泡L1的亮度会发生改变
D．先闭合S1，再闭合S2，电流表和电压表示数均不变
三．填空题（共13小题）
41．（2025•宁德二模）如图为“扫吸一体”智能机器人净化空气工作原理图。空气进入除尘区，放电极A让空气中的尘埃颗粒带上负电后，尘埃颗粒向带正电的集尘板B迁移，以达到除尘的目的。尘埃颗粒靠向集尘板是因为异种电荷互相 ，此时的电流方向是从 （选填“A→B”或“B→A”）。
42．（2025•莆田模拟）如图，同学们表演“气球悬浮术”时，先用毛皮反复摩擦两个气球，随后两气球自动分开，这是因为摩擦使气球带 电荷而相互排斥；接着老师用带电的气球靠近碎纸片，纸片被吸起，说明带电体能吸引 。
43．（2025•南安市模拟）《本草纲目》记载：“琥珀如血色，以布拭热，吸得芥子者真也”。“拭”指摩擦，“以布拭热”是通过 （选填“做功”或“热传递”）的方式改变琥珀的内能。“吸得芥子”是由于琥珀与布摩擦后， （选填“得到”或“失去”）电子带上负电，能够吸引轻小的芥子。
44．（2025•厦门三模）如图，用一个摩擦过的气球靠近水平桌面上静止的空易拉罐，发现空易拉罐向气球方向滚动，这是因为带电物体能够 ，此现象说明力可以改变物体的 。
45．（2025•龙岩模拟）如图为华为最新全球首发的三折叠屏手机，标志着华为在折叠屏市场的又一次重大突破。其折叠屏主要是由 材料制成的柔性发光二极管（选填“导体”、“半导体”或“超导体”），手机使用过程中，电池的能量转化是： 能转化为电能。
46．（2025•厦门模拟）在我国，汽车已经走入千家万户，汽车涉及很多物理知识。汽车内的左转向灯和右转向灯是 联的；汽车上有雷达装置，雷达启动后发出的 声波信号。
47．（2025•三明二模）小明参加布置艺术节会场的活动，当他向竖直悬挂的两只气球之间吹气时，发现两只气球相互靠近，这是因为吹气时，两气球之间的空气流速变大，压强 的缘故。小明还发现将气球在头发上摩擦几下，气球就可以粘在墙上，这是由于气球摩擦后 的缘故。
48．（2025•龙岩模拟）2025年春节《哪吒2》动画电影如燎原之火，点燃了观众的热情，在全球范围内掀起一股中华文化热潮，成为中国电影走向世界的一张名片。根据《哪吒2》剧情回答问题。
（1）哪吒有一腔独特的“小烟嗓”，我们可以根据声音的 来区分这是哪吒的声音，这边的“烟嗓”指的是声音 低。（填“音调、响度、音色”）
（2）破“天元鼎”时，冰与火交织在一起产生大量的水蒸气，水蒸气的产生是 现象，在破鼎过程中将水蒸气的内能转化成鼎的机械能，这相当于是热机中 冲程。
（3）“天雷滚滚我好怕怕，劈得我浑身掉渣渣”，这里的天雷是云层不断 ，从而获得巨大的静电，若云层带的是负电，天雷劈下时电流方向是从 流向 。（填“哪吒”或“云层”）
49．（2025•泉州模拟）宇树科技推出的全尺寸通用人形机器人UnitreeH1，具备高度仿生运动能力和智能交互功能。请结合下列信息回答题目。
（1）机器人取物品下蹲过程中重力势能将变 ；机械臂手掌表面的耐磨硅胶层具有凹凸的花纹，目的为了 。
（2）机器人充电过程中，电能转化为 能；充电完毕后发出的提示音是通过 传播到人的耳朵里。
（3）宇树机器人的视觉系统通过摄像头识别路标，摄像头的镜头相当于 ；机器人的激光雷达利用光的 规律，实现厘米级精度测距并避开障碍物。
50．（2025•海沧区二模）如图的电路中，电源电压不变，闭合S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障，则具体故障可能是 ；移动变阻器R2的滑片P，三个电表的示数均未发生改变，则故障一定是 。
51．（2025•南安市模拟）如图，电解水是获取氢气和氧气的一个途径，该过程电能转化为 能，氢离子H+得到电子会变成氢气H2，产生氢气的试管应该连接的是电源的 。（选填“正极”或“负极”）。
52．（2025•泉州模拟）如图所示，用气球与头发摩擦几下，头发就随着气球飘起来，是因为摩擦过程中电荷发生了 ，摩擦后头发和气球带上了 电荷。
53．（2025•厦门校级一模）人类在探索微观世界的过程中，提出了很多的模型，最终物理学家卢瑟福建立了原子核式结构模型，右图中 （选填“a”或“b”）是原子核式结构模型图，他认为原子是由原子核和核外电子组成的。摩擦的物体之所以能够带电是由于摩擦 （选填“创造”或“转移”）了电荷。
四．作图题（共4小题）
54．（2025•泉州模拟）请在图的两个虚线框内，选填“电源”和“小灯泡L2”的电路图符号连入电路，并满足两灯组成并联电路且开关只控制灯L2。
55．（2025•厦门模拟）如图所示是一种利用海水盐差能发电的装置，甲、乙两块渗透膜将容器隔成三个区域，分别加入海水和纯水，由于微粒做永不停息地 ，且甲渗透膜只能让带正电的钠离子通过，乙渗透膜只能让带负电的氯离子通过，容器就变成了电池，使灯泡发光，请在图中标出通过灯泡的电流方向。
56．（2025•思明区校级二模）高铁轨道中的螺丝会因震动而松动，引发安全隐患。创新小组的同学们设计了一个检测螺丝松动的报警方案电路图。其工作原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻不计）正常连接时，报警灯不亮：当螺丝松动时会与下端的导线分离而断开，此时报警灯亮起提醒工人及时维修。请根据其工作原理在方框内完成电路图。
57．（2025•同安区校级二模）【国货之光】小鸭集团是济南的老牌国有企业。其生产的家用衣物烘干机，关上机门相当于闭合开关S1，滚筒（电动机）旋转，紫外线杀菌灯L照射杀菌；再将烘干开关S2闭合，电阻R加热烘干衣物，同时旋转杀菌；若只闭合开关S2不关机门，则整个烘干机不工作；若杀菌灯坏了，不影响滚筒旋转及烘干衣物。请画出符合此工作情况的烘干机内部电路图。
五．简答题（共2小题）
58．（2025•福建一模）如图所示，在甲实验中将与干毛巾摩擦过的PVC塑料管接触一叠铝箔蛋挞托下方，在乙实验中用吹风机向一叠铝箔蛋挞托上方水平吹气，甲、乙实验都能使叠在上方的蛋挞托向上飞起，请分别解释两个实验的原理。
59．（2025•海沧区二模）在学校科技节活动中，小楠用毛皮摩擦过的塑料管接触一叠铝箔蛋挞托的底部，蛋挞托会依次向上飞起，如图甲所示；小海用吹风机向一叠铝箔蛋挞托上方水平吹气，蛋挞托也会依次向上飞起，如图乙所示。请分别解释两次现象包含的物理原理。
六．实验探究题（共1小题）
60．（2025•福建一模）为了探究并联电路的电流规律，实践小组设计了如图1所示的电路进行实验。
（1）连接电路时，开关应处于 状态。
（2）闭合开关S，电流表示数如图甲、乙、丙所示，甲图中电流表示数为 A，根据测量结果在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是 。
（3）为了使结论具有普遍性，接下来可以采用的操作是 。
考点15 电与电路
参考答案与试题解析
一．选择题（共39小题）
二．多选题（共1小题）
一．选择题（共39小题）
1．（2025•洛江区模拟）如图甲，将两个充气后的气球悬挂起来，让它们碰在一起。用毛织品分别摩擦两个气球相接触的部分如图乙，放开气球后，两个气球相互排斥，此过程中（ ）
A．通过摩擦创造了电荷
B．毛织品和气球带同种电荷
C．负电荷在毛织品和气球间转移
D．正电荷在毛织品和气球间转移
【答案】C
【解答】解：AB、摩擦起电的实质不是创造了电荷，而是电子的转移，毛织品和气球带异种电荷，故AB错误；
CD、负电荷在毛织品和气球间转移，故C正确，D错误。
故选：C。
2．（2025•南安市模拟）陈家祠收藏了许多珍贵文物。如图甲展示的是一种具有报警功能的文物展示台，若其内部电路结构如图乙所示。开关S处于闭合状态时，文物放置在金属片B上，弹簧处于压缩状态，金属片B与A、C接触；当文物被搬离展示台时（ ）
A．灯泡亮，电铃响B．灯泡不亮，电铃不响
C．灯泡和电铃都短路D．灯泡断路，电铃短路
【答案】A
【解答】解：由图可知，金属片B相当于开关；物品在展示台上时，ABC接通，把电铃短路，铃不响，灯泡亮；当小偷把物品搬离展示台时，金属片B在弹力作用下与金属片AC分开时，灯泡和电铃串联，此时灯亮铃响，故A正确，BCD错误。
故选：A。
3．（2025•仓山区模拟）宋代文人张邦基在《墨庄漫录》中记载：“禁中以翠尾作帚，每幸诸阁，掷龙脑以辟秽，过则以翠羽扫之皆聚，无有遗者。”意思是用孔雀毛扎成的翠羽扫帚可以吸引龙脑香燃烧后的灰烬。下列关于该现象分析正确的是（ ）
A．翠羽扫帚扫地时通过摩擦创造了电荷
B．扫地时翠羽扫帚会带电是因为分子发生了转移
C．翠羽扫帚摩擦带电吸引轻小物体
D．该现象与验电器的工作原理相同
【答案】C
【解答】解：AB．翠羽扫帚扫地时通过摩擦发生静电现象，摩擦起电并不是创造了电荷，而是电子的转移，故AB错误；
C．翠羽扫帚摩擦后带有电荷变为带电体，可以吸引龙脑香燃烧后的灰烬，故C正确；
D．验电器的工作原理是同种电荷相互排斥，该现象是带电体具有吸引轻小物体的性质，原理不相同，故D错误。
故选：C。
4．（2025•集美区二模）为了提高行车的安全性，有的汽车装有日间行车灯，如图所示。当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起。如图所示的电路图中符合这一情况的是（ ）
A．B．
C．D．
【答案】D
【解答】解：由题意可知，当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起，说明L1与L2可以独立工作、互不影响即为并联，且S1位于干路，S2位于L2支路，故D正确。
5．（2025•石狮市模拟）如图所示的是某电动独轮车。其工作情境是：电源开关S1闭合指示灯L亮起，独轮车处于待机状态；然后人站在独轮车上时开关S2自动闭合，电动机启动，独轮车开始运动。下列电路设计满足上述情境的是（ ）
A．B．
C．D．
【答案】A
【解答】解：由题意可知，当电源开关S1闭合时指示灯L亮起，再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，说明电动机和指示灯可以独立工作、互不影响即为并联，且开关S1位于干路，开关S2位于电动机支路，故A正确。
故选：A。
6．（2025•宁德二模）旅客进动车站时需要完成刷身份证和人脸识别双重验证，电动机才会打开闸门。若每重验证相当于一个开关，验证成功相当于开关闭合，下列电路设计中能实现上述功能的是（ ）
A．B．
C．D．
【答案】A
【解答】解：根据题意可知，只有两个开关同时闭合，电路才能正常工作，说明两个开关不能独立工作，则两个开关是串联的，再与电动机串联在电路中。
A．电路中，各元件串联，只有当S1和S2同时闭合时，电流才能通过整个电路使电动机工作，故A符合题意；
B．电路中，S1和S2并联后再与M串联，只要任意一个开关闭合，就能启动电动机，故B不符合题意；
C．电路中，S2与M串联后再与S1并联，S1闭合时会导致电路短路，损坏电源，故C不符合题意；
D．电路中，S1和M并联后再与S2串联，在S1和S2都闭合时会导致电路短路，损坏电源，故D不符合题意。
故选：A。
7．（2025•龙岩模拟）为了更好地进行垃圾分类，小新同学设计了一组智能垃圾桶：点击可回收垃圾或不可回收垃圾种类的图标（相当于开关），对应的动力装置开始工作，垃圾桶盖缓缓打开。下列电路图最符合要求的是（ ）
A．B．
C．D．
【答案】C
【解答】解：由题知，点击可回收垃圾或不可回收垃圾种类的图标（相当于开关），对应的动力装置开始工作，这说明可回收或不可回收的图标对应的开关分别独立控制相应的动力装置，即两个动力装置并联，相应开关在各自支路的支路中，故C符合题意，ABD不符合题意。
故选：C。
8．（2025•德化县模拟）知识梳理有助于我们对已学知识的巩固，如图是某同学学习物质结构层次后，以氧气为例进行的梳理，下列选项中与a、b、c对应的是（ ）
A．原子、原子核、核外电子
B．原子核、原子、核外电子
C．原子、核外电子、原子核
D．核外电子、原子核、原子
【答案】A
【解答】解：由示意图可知，质子和中子构成了b，b为原子核，原子核和电子构成了原子，所以c是核外电子，原子构成了分子，所以a是原子，故A正确，B、C、D错误。
故选：A。
9．（2025•尤溪县三模）地铁进口的闸机可用刷卡和扫二维码中的任一方法让乘客通过，当系统接通电源后，闸机指示灯发光。刷卡或扫二维码成功时，电动机工作，控制闸门打开。下列关于闸机系统的简化电路设计合理的是（ ）
A．B．
C．D．
【答案】B
【解答】解：由题知，刷卡或扫二维码识别，只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以两个开关应并联后再与电动机串联在电源上；灯泡与电动机能独立工作，是并联的；故B符合题意。
故选：B。
10．（2025•漳州一模）博物馆里有些古书非常陈旧，直接翻动它容易使书页破损。有人提出，通过给书带电，可使书逐页分开。如图所示，现有以下四种方法，能使书逐页分开的是（ ）
A．让书每页带上同种电荷
B．让书每页带上异种电荷
C．只能让书每页带上正电荷
D．只让书封面和封底带异种电荷
【答案】A
【解答】解：通过给书带电，使书一页页分开来，根据同种电荷相互排斥，异种电荷相互吸引知识可知，可以给书带上同种电荷，每页书之间因互相排斥而分开，故A正确。
故选：A。
11．（2025•漳州模拟）在某旧楼改造加装电梯项目中，常设置成双重控制，电梯卡感应（闭合开关S1）且按下楼层按钮（闭合开关S2），电动机M才启动。下列电路设计符合要求的是（ ）
A．B．
C．D．
【答案】D
【解答】解：根据题意可知，电梯卡感应（闭合开关S1）且按下楼层按钮（闭合开关S2），电动机M才启动，说明两开关相互影响，是串联的，然后与电动机串联接入电路中，故D正确。
故选：D。
12．（2025•思明区模拟）某款抽油烟机采用静电分离技术，使油滴带上负电，被金属板吸附，流入油槽，有效减少厨房油烟污染。图中吸油效果最好的设计是（ ）
A．B．
C．D．
【答案】C
【解答】解：根据题意，要使油滴带上负电，被金属板吸附，流入油槽，根据电荷间的相互作用，油槽应该在带正电荷金属板下，另一金属板要带负电荷对油滴排斥，故图中吸油效果最好的设计是C图。
故选：C。
13．（2025•漳州一模）如图漳州市第19届科技运动会“遥控航母舰载器比赛”丰富校园文化生活，激发同学对科技和艺术的热爱，飞机航模电路的开关S1闭合时指示灯亮起，再闭合S2时电动机启动，飞机起飞。下列电路设计符合要求的是（ ）
A．B．
C．D．
【答案】C
【解答】解：经分析可知，指示灯和电动机并联，开关S1位于干路，开关S2位于电动机支路。
A.由电路图可知，开关S1闭合时电动机工作，再闭合S2时指示灯亮起，故A不符合题意；
B.由电路图可知，开关S1闭合时电动机和指示灯都不工作，再闭合S2时电动机和指示灯同时工作，故B不符合题意；
C.由电路图可知，开关S1闭合时指示灯亮起，再闭合S2时电动机工作，故C符合题意；
D.由电路图可知，开关S1闭合时电动机和指示灯都工作，再闭合S2时会造成电源短路，故D不符合题意。
故选：C。
14．（2025•泉州模拟）新能源公交车前、后两门相当于电路开关，任意一个门没有关闭好，车都无法行驶。图中符合要求的电路是（ ）
A．B．
C．D．
【答案】A
【解答】解：
因为电动机要由前、后两门（电路开关）关闭同时控制，任意一个门没有关闭好电动机都不能工作，则电动公交车无法行驶，所以前、后两门中的电路开关应串联连接同时控制电动机，符合要求的电路只有选项A。
故选：A。
15．（2025•福建模拟）某品牌热水壶，为避免热水溢出造成烫伤等安全事故，设置了电源开关S1和安全开关S2。当壶盖盖紧时，开关S2自动闭合，此时再手动闭合底座上的S1，才能启动加热程序。若壶盖未盖好只闭合S1，不能启动加热程序。如图所示电路图中符合要求的是（ ）
A．B．
C．D．
【答案】C
【解答】解：由题可知，只有开关S2和S1都闭合时，才能启动加热程序，说明两个开关相互影响，它们是串联的，再与电热管串联，故C符合要求。
故选：C。
16．（2025•宁德一模）如图所示的无人机，当开关S1闭合时，指示灯亮起；S2闭合时电动机工作，无人机起飞。下列电路符合要求的是（ ）
A．B．
C．D．
【答案】C
【解答】解：A．由电路图可知，开关S1闭合时，指示灯不工作，再闭合S2时，电动机和指示灯都工作，故A错误；
B．由电路图可知，开关S1闭合时，电动机工作，再闭合S2时，指示灯工作，故B错误；
C．由电路图可知，开关S1闭合时，指示灯亮起，再闭合S2时，电动机工作，故C正确；
D．由电路图可知，开关S1闭合时，电动机和指示灯都不工作，再闭合S2时，电源短路，故D错误。
故选：C。
17．（2025•晋江市模拟）火车上车厢交接处有两个厕所，两个厕所门相当于两个开关S1、S2，当门上锁时开关闭合，只有当两个厕所同时有人使用时提示灯亮，只有一个在使用或两个都没人使用时提示灯不亮。则图中的电路图设计合理的是（ ）
A．B．
C．D．
【答案】C
【解答】解：根据题意可知，当两个厕所的门都关上时，车厢指示灯才会发光，说明两个门（开关）同时控制电路，应将两个开关和灯泡串联连接，故C符合题意。
故选：C。
18．（2025•龙岩模拟）在干燥头发上梳过的塑料梳子靠近细水流时，水流发生偏转如图。下列说法正确的是（ ）
A．摩擦创造了电荷
B．头发和梳子带上同种电荷
C．梳子和水流带上同种电荷
D．梳子带电后能吸引轻小物体
【答案】D
【解答】解解：A、摩擦起电的实质是电子在相互摩擦的两个物体之间转移，而不是创造了电荷，故A错误；
B、摩擦起电的两个物体带上的是等量的异种电荷，得到电子的物体带负电荷，失去电子的物体带正电荷，故B错误；
CD、梳子与头发摩擦后带了电，而带电体具有吸引轻小物体的性质，由图可知水流发生偏转，即会吸引水流，说明梳子对水流有一定的吸引力，则水流不带电荷，故C错误，D正确。
故选：D。
19．（2025•南平模拟）如图，闭合开关，两只灯泡都不亮，在不拆开导线的情况下，将M接电源“+”极，N依次试触A、B接线柱，发现电压表示数前后两次均接近3V。故障可能是（ ）
A．L1断路B．L2断路
C．电源断路D．滑动变阻器断路
【答案】A
【解答】解：闭合开关，灯泡和滑动变阻器串联接入电路，将M接电源“+”极，N依次试触A、B接线柱，电压表示数等于电源电压3V，说明与电压表并联部分电路断路，与电压表并联部分电路以外的电路是通路，故L1断路，故A符合题意。
故选：A。
20．（2025•仓山区模拟）下列估测符合事实的是（ ）
A．一个鸡蛋的质量约为500g
B．中学生步行的速度约为1.2m/s
C．节能灯允许通过的最大电流约为1A
D．人体正常体温约为37.5℃
【答案】B
【解答】解：A、一个鸡蛋的质量约为50g，故A不符合实际；
B、中学生步行的速度约为1.2m/s，故B符合实际；
C、节能灯允许通过的最大电流约为0.1A，故C不符合实际；
D、人体的正常体温约为36.8℃，变化范围很小，故D不符合实际。
故选：B。
21．（2025•漳州模拟）在冬天较干燥的条件下，与人接触时，常有被电击的感觉，原因是（ ）
A．放电前一定带异种电荷
B．放电时产生电荷
C．放电时电荷发生转移
D．放电后电荷消失
【答案】C
【解答】解：答：冬天较干燥的条件下，人体与衣服之间因摩擦使衣服带了电荷，并积累到较多电荷，触摸门把手或与人握手时发生放电现象，（有电流通过人体）所以常有被电击的感觉。
故选：C。
22．（2025•思明区模拟）小明为健康步道两侧的花草设计夜间自动浇水电路。光控开关S1在光暗时闭合、光亮时断开；湿敏开关S2在土壤干燥时闭合、湿润时断开。图中电路中最合理的是（ ）
A．B．
C．D．
【答案】A
【解答】解：由题知当土壤过于干燥的夜间，浇花器才开始工作；白天，即使土壤干燥，浇花器也不工作，说明两个开关不能独立工作，即两个开关应串联，并且与火线相连，再和浇花器串联，故A符合要求、BCD不合要求。
故选：A。
23．（2025•思明区模拟）中国航天科技集团研发的微生物灭菌机器人，采用高速喷射带负电粒子撞击微生物，使其细胞膜破裂，实现灭菌从而保护壁画。该粒子可能是（ ）
A．电子B．原子核C．质子D．中子
【答案】A
【解答】解：A.电子：电子是带负电的基本粒子，质量很小。高速喷射的电子束可以具有足够的能量撞击微生物，使其细胞膜破裂，从而达到灭菌的目的。故A正确；
B.原子核：原子核由质子和中子组成，带正电，与题目中带负电的粒子描述不符。故B错误；
C.质子：质子带正电，不符合题目中带负电粒子的条件。故C错误；
D.中子：中子呈电中性，不带电，也不符合要求。故D错误。
故选：A。
24．（2025•涵江区模拟）立定跳远是体育测试项目之一。某同学想设计一种装置，用来监测过线起跳现象。当有同学踏上测试垫时，若站在规定区域，则开关S1、S2都闭合，小灯泡发光，电铃不响；若脚尖超过起跳线，则开关S2闭合、S1断开，小灯泡发光，同时电铃发出声音提示该考生脚尖过线。如图所示电路中，符合设计要求的是（ ）
A．B．
C．D．
【答案】A
【解答】解：根据题意可知，当有同学踏上测试垫时，若站在规定区域，则开关S1、S2都闭合，小灯泡发光，电铃不响；若脚尖超过起跳线，则开关S2闭合、S1断开，小灯泡发光，同时电铃发出声音提示该考生脚尖过线，这说明开关S1与电铃、开关S2并联后再与灯泡串联在电路中，故A正确。
故选：A。
25．（2025•翔安区模拟）一款地下车库声控智能照明系统。该系统在有车辆或行人经过时（即接收到声音时），声控开关闭合使电灯正常发光，此时灯泡额定电压等于电源电压；在没有声音时，自动断开让电灯处于较暗的状态，需要维修保养时，主开关可以控制整个电路。如图选项中能达到这个要求的智能电路是（ ）
A．B．
C．D．
【答案】A
【解答】解：根据题意可知，该系统在有车辆或行人经过时（即接收到声音时），声控开关闭合使电灯正常发光，此时灯泡额定电压等于电源电压，这说明灯泡接在电源的两端；在没有声音时，自动断开让电灯处于较暗的状态，这说明灯泡与定值电阻串联接入电路中；需要维修保养时，主开关可以控制整个电路，这说明主开关串接入电路中，故A正确。
故选：A。
26．（2025•厦门模拟）封闭小区常使用智能门禁系统。住户刷卡或人脸识别成功时（分别闭合对应的开关），指示灯发光，电动机工作，控制门打开。图中能实现智能门禁功能的电路图是（ ）
A．B．
C．D．
【答案】C
【解答】解：由题意可知，住户刷卡或人脸识别成功都可以启动电动机，说明两个开关可以独立工作、互不影响即为并联，
由照明灯泡与电动机工作时互不影响可知电动机与照明灯并联，且它们两个都由上面两个开关控制，
综上结合选项图可知，只有C图符合题意。
故选：C。
27．（2025•泉州模拟）某班级对各小组提出的研学方案进行表决，由班长甲及两名副班长乙、丙作为代表进行表决，若同意某个方案则按下自己面前的开关，要求班长和至少一名副班长都按下自己面前的开关时，灯泡亮起，表示该方案通过。图中符合要求的电路是（ ）
A．
B．
C．
D．
【答案】C
【解答】解：由题意可知，当两个副班长对应的按钮可以单独工作、并且互不影响，而班长的按钮与副班长的按钮工作时相互影响，因此两个副班长对应的开关乙和丙并联连接后与班长对应的开关甲串联连接，故C符合题意、ABD不符合题意。
故选：C。
28．（2025•同安区模拟）如图所示的“吸引现象”由静电引起的是（ ）
A．图甲，磁铁吸引硬币
B．图乙，压紧的铅块互相吸引
C．图丙，摩擦后的气球吸引头发
D．图丁，吸盘吸在墙壁上
【答案】C
【解答】解：A．磁铁能够吸引硬币，是由于磁体具有吸引铁钴镍等金属的性质，属于磁体对物体的作用力，是非静电引起的，故A错误；
B．两个压紧的铅块能吊起钩码，由于分子间存在相互作用的引力而使两块铅块粘在一起，不易分开，故B错误；
C．摩擦后的气球带上了电荷，能吸引不带电的头发，是由静电引起的，故C正确；
D．吸盘要固定在墙壁上，需要先用力挤压塑料吸盘，把盘内的空气挤出，然后吸盘就被外界的大气压紧压在了墙壁上，是非静电引起的，故D错误。
故选：C。
29．（2025•泉港区一模）验电器是法国的让安东尼•诺雷于1748年发明，是一种检测物体是否带电以及粗略估计带电量大小的仪器。小爱同学用验电器检验玻璃棒是否带电，也发现该玻璃棒能“吸”起纸屑。下列现象中“吸”的物理原理与其相同的是（ ）
A．挤压后的塑料吸盘“吸”在瓷砖上
B．削平的铅柱挤压后会“吸”在一起
C．干手搓开的新塑料袋“吸”在手上
D．行驶的汽车的窗帘被“吸”出窗外
【答案】C
【解答】解：该玻璃棒能“吸”起纸屑，这是因为带电的玻璃棒可以吸引轻小物体；
A．挤压后的塑料吸盘“吸”在瓷砖上，因为塑料吸盘里面的空气被挤出，在外界大气压的作用下，将挂钩压在瓷砖上，是大气压的应用，故A不符合题意；
B．削平的铅柱压紧后能“吸”在一起，因为分子间有引力，故B不符合题意；
C．干手搓开的新塑料袋“吸”在手上，因为摩擦起电后带静电，会吸引轻小物体，故C符合题意；
D．行驶的汽车的窗帘被“吸”出窗外，因为行驶的汽车，车外的空气流速快，压强小，车内的空气流速小、压强大，压强差就把窗帘压向窗外，故D不符合题意。
故选：C。
30．（2025•三明一模）乘坐高铁可直接刷身份证进站，闸机口通过人脸识别系统确保“人”“证”一致，闸机门才打开通行。用代表闸门，人脸识别时，开关S1闭合；身份证识别时，开关S2闭合，则下列选项中的电路可实现上述功能的是（ ）
A．B．
C．D．
【答案】D
【解答】解：根据题意可知，只有“人”“证”一致的情况下，闸机自动打开，这说明“人脸识别”开关和“身份证识别”开关相互影响，是串联的，然后与电动机串联，故D正确。
故选：D。
31．（2025•漳州一模）电路中，闭合开关S，灯L不亮，电压表有示数，电流表无示数。则电路发生的故障可能是（ ）
A．灯L短路B．灯L断路C．电阻R短路D．电阻R断路
【答案】D
【解答】解：A、如果灯泡L短路，无电流通过灯泡，灯泡不发光；电压表与电源两端相连，有示数；电路有较大电流通过，电流表有示数。故A不符合题意；
B、如果灯泡断路，无电流通过灯泡，灯泡不发光；电压表与电源两端不相连，没有示数，电流表几乎无电流通过无示数。故B不符合题意；
C、如果电阻R短路，灯泡有电流通过会发光；电压表相当于与导线并联，被短路，没有示数；电路有较大电流通过，电流表有示数。故C不符合题意；
D、如果电阻R断路，整个电路处于断路状态，灯泡不亮，电流表无示数，电压表与电源两端相连，有示数。故D符合题意。
故选：D。
32．（2025•泉州模拟）关于静电现象，下列说法正确的是（ ）
A．用塑料梳子梳干燥的头发，越梳头发越容易打结
B．运送燃油的卡车后常拖一根接地的铁链，这是为了好看
C．用毛皮摩擦过的橡胶棒带负电，是因为摩擦创造了负电荷
D．手机屏幕经常沾有灰尘，是因为手机工作时，屏幕上带有静电
【答案】D
【解答】解：A、用塑料梳子梳干燥的头发，由于摩擦使梳子与头发间带有异种电荷，头发间带同种电荷，同种电荷相互排斥，异种电荷相互吸引，使头发蓬松，故A错误；
B、在运输过程中油与罐体之间摩擦会带电，所以要借助于铁链把产生的静电导走，防止静电带来危害，故B错误；
C、摩擦起电的实质是电子的转移，是电子从一个物体转移到另一个物体上，电荷的总量没有变，并不是创造了电荷，故C错误；
D、手机工作时，使屏幕带上了电荷，而带电体具有吸引轻小物体的性质，所以把灰尘吸引到了屏幕上，故D正确。
故选：D。
33．（2025•泉州模拟）“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。关于安全用电，下列论法正确的是（ ）
A．发现有人触电时，立即用手把他拉开
B．为了防雷，高大建筑物顶端安装了避雷针
C．使用试电笔辨别火线和零线时，手要按住笔尖金属体
D．所有用电器的外壳都必须接地
【答案】B
【解答】解：A．人体是导体，直接拉触电者会导致自己触电，发现有人触电时，应立即切断电源，或用绝缘棒将导线挑开，使触电者脱离电源，故A错误；
B．产生雷电时，会释放大量的能量，会对建筑物带来损害，因此在建筑物上安装导体材料的避雷针，以防止雷电对人类的伤害，故B正确；
C．使用试电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光，故C错误；
D．有金属外壳的用电器金属外壳接地，人接触漏电的金属外壳用电器时，人被连接大地的导线短路，没有电流从人体通过，不会发生触电事故，故D错误。
故选：B。
34．（2025•南安市模拟）中国高铁技术世界领先，给人们出行带来极大的便利。乘客进站时，需同时通过身份证验证（相当于闭合S1）和人脸识别（相当于闭合S2），方可开启闸机。下列电路设计符合要求的是（ ）
A．B．
C．D．
【答案】A
【解答】解：根据题意可知，只有两个开关都闭合的情况下，闸机门自动打开，这说明两个开关相互影响，是串联的，然后与电动机串联，故A正确。
故选：A。
35．（2025•惠安县模拟）如图所示，两只灯泡都不亮。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触A、B接线柱，发现电压表示数前后两次相等，且接近3V。若故障是由两灯引起的，则可能是（ ）
A．L1、L2都短路B．L1、L2都断路
C．L1短路且L2断路D．L1断路且L2短路
【答案】D
【解答】解：闭合开关，灯泡和滑动变阻器串联接入电路，将M接电源“+”极，N试触A，电压表示数等于电源电压3V，说明与电压表并联部分电路断路，与电压表并联部分电路以外的电路是通路，故L1断路，L2正常或L2短路，所以电路故障为L1断路且L2短路或L1断路且L2正常。
故选：D。
36．（2025•惠安县模拟）如图，小烨把一段扁平、干燥的塑料绳一端扎紧，把另一端撕开成许多轻质细丝，用干燥的手向下捋几下，发现细丝张开了。细丝张开的原因是（ ）
A．大气压的作用B．同名磁极相互排斥
C．分子间有斥力D．同种电荷相互排斥
【答案】D
【解答】解：通过摩擦后，塑料绳带上了同种电荷，因同种电荷相互排斥从而使细丝张开。
故选：D。
37．（2025•洛江区模拟）在如图所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量电路中a、b间电压为0，b、c间电压为6V，则电路中的故障可能是（ ）
A．L1短路且L2断路B．L1和L2断路
C．L1断路且L2短路D．L1和L2短路
【答案】A
【解答】解：该电路为串联电路，闭合开关后，两灯泡都不发光，说明电路有断路；
用电压表逐段测量，结果是b、c间电压为6V，且为电源电压，说明从电源的正极到b点和c点到电源的负极之间是连通的，且L1没有分得电压，即L1短路、在bc之间的L2出现断路现象。
故选：A。
38．（2025•仓山区校级模拟）立定跳远是体育测试项目之一。小闽同学想设计一种装置，用来监测过线起跳现象。当有同学踏上测试垫时，若站在规定区域，则开关S1、S2都闭合，小灯泡发光，电铃不响；若脚尖超过起跳线，则开关S1断开，电铃发出声音提示该考生脚尖过线。下列所示电路符合设计要求的是（ ）
A．B．
C．D．
【答案】A
【解答】解：
A、由图可知，开关S1、S2都闭合时，电铃被短路，电铃不响，此时电路为灯泡的简单电路，则灯泡能发光；开关S1断开时，小灯泡与电铃串联，电铃和小灯泡均能工作，故A符合题意；
B、由图可知，开关S1、S2都闭合时，电铃被短路，电铃不响，此时电路为灯泡的简单电路，则灯泡能发光；开关S1断开时，整个电路断开，电铃和小灯泡均不能工作，故B不符合题意；
C、由图可知，开关S1、S2都闭合时，小灯泡和电铃串联，均能工作；开关S1断开时，电路仍为通路，则电铃和小灯泡均能工作，故C不符合题意；
D、由图可知，开关S1、S2都闭合时，小灯泡和电铃串联，均能工作；开关S1断开时，整个电路断开，电铃和小灯泡均不能工作，故D不符合题意。
故选：A。
39．（2025•思明区校级二模）家用电动窗帘的电路主要由电源指示灯L和电动机M组成。先闭合开关S2，电源指示灯L不亮，电动机M不工作；再闭合开关S1，电源指示灯L亮，电动机M工作拉动窗帘；断开开关S2，电源指示灯L亮，但电动机M不工作。如图所示电路中符合要求的电路是（ ）
A．B．
C．D．
【答案】B
【解答】解：由题意可知，先闭合开关S2，电源指示灯L不亮，电动机M不工作；再闭合开关S1，电源指示灯L亮，电动机M工作拉动窗帘，这说明指示灯和电动机可以独立工作、互不影响即为并联；断开开关S2，电源指示灯L亮，但电动机M不工作，这说明开关S1位于干路，开关S2位于电动机支路，故B正确。
故选：B。
二．多选题（共1小题）
（多选）40．（2025•厦门校级一模）如图所示电路，电源电压不变，闭合S1和S2，灯泡L1和L2均能正常发光，电流表和电压表均有示数。下列分析正确的是（ ）
A．只闭合S1，电流表可以测量出通过L1的电流
B．只闭合S1，电压表可以测量出电源两端电压
C．先闭合S1，再闭合S2，灯泡L1的亮度会发生改变
D．先闭合S1，再闭合S2，电流表和电压表示数均不变
【答案】ABD
【解答】解：如图所示电路，电源电压不变，闭合S1和S2，S1在干路上，S2控制L2支路，灯泡L1和L2并联，电流表测通过L1的电流，电压表测两灯泡及电源两端的电压，则：
A.只闭合S1，L1支路工作，则电流表可以测量出通过L1的电流，故A正确；
B.只闭合S1，电压表可以测量出电源两端电压，故B正确；
C.先闭合S1，再闭合S2，灯泡L1的亮度不会发生改变，故C错误；
D.先闭合S1，再闭合S2，电流表和电压表示数均不变，故D正确；
故选：ABD。
三．填空题（共13小题）
41．（2025•宁德二模）如图为“扫吸一体”智能机器人净化空气工作原理图。空气进入除尘区，放电极A让空气中的尘埃颗粒带上负电后，尘埃颗粒向带正电的集尘板B迁移，以达到除尘的目的。尘埃颗粒靠向集尘板是因为异种电荷互相 吸引 ，此时的电流方向是从 B→A （选填“A→B”或“B→A”）。
【答案】吸引；B→A。
【解答】解：（1）放电极放电，灰尘带负电，集尘板板带正电，由于异种电荷互相吸引，所以其中灰尘会向设备的集尘板运动；
（2）电荷方向规定为正电荷定向移动方向，尘埃颗粒带上负电后向带正电的集尘板B移动，电流方向与负电荷定向移动方向相反，因此电流方向是由B到A。
故答案为：吸引；B→A。
42．（2025•莆田模拟）如图，同学们表演“气球悬浮术”时，先用毛皮反复摩擦两个气球，随后两气球自动分开，这是因为摩擦使气球带 同种 电荷而相互排斥；接着老师用带电的气球靠近碎纸片，纸片被吸起，说明带电体能吸引 轻小物体 。
【答案】同种；轻小物体。
【解答】解：用毛皮反复摩擦两个气球，气球会因摩擦起电带上同种电荷，根据同种电荷相互排斥的原理，两气球会自动分开。而带电的气球靠近碎纸片时，纸片被吸起，这是因为带电体具有吸引轻小物体的性质。
故答案为：同种；轻小物体。
43．（2025•南安市模拟）《本草纲目》记载：“琥珀如血色，以布拭热，吸得芥子者真也”。“拭”指摩擦，“以布拭热”是通过 做功 （选填“做功”或“热传递”）的方式改变琥珀的内能。“吸得芥子”是由于琥珀与布摩擦后， 得到 （选填“得到”或“失去”）电子带上负电，能够吸引轻小的芥子。
【答案】见试题解答内容
【解答】解：改变物体内能的方法有热传递和做功。“以布拭热”，即摩擦生热，是通过做功的方式改变了琥珀的内能。
摩擦起电的实质是得失电子，琥珀与布摩擦后得到电子带上负电，能够吸引轻小的芥子。
故答案为：做功；得到。
44．（2025•厦门三模）如图，用一个摩擦过的气球靠近水平桌面上静止的空易拉罐，发现空易拉罐向气球方向滚动，这是因为带电物体能够 吸引轻小物体 ，此现象说明力可以改变物体的 运动状态 。
【答案】吸引轻小物体；运动状态。
【解答】解：用一个摩擦过的气球靠近水平桌面上静止的空易拉罐，发现空易拉罐向气球方向滚动，这是因为带电物体吸引轻小物体；空易拉罐向气球方向滚动，说明力可以改变物体的运动状态。
故答案为：吸引轻小物体；运动状态。
45．（2025•龙岩模拟）如图为华为最新全球首发的三折叠屏手机，标志着华为在折叠屏市场的又一次重大突破。其折叠屏主要是由 半导体 材料制成的柔性发光二极管（选填“导体”、“半导体”或“超导体”），手机使用过程中，电池的能量转化是： 化学 能转化为电能。
【答案】半导体；化学。
【解答】解：如图为华为最新全球首发的三折叠屏手机，标志着华为在折叠屏市场的又一次重大突破。其折叠屏主要是由半导体材料制成的柔性发光二极管，手机使用过程中，电池的能量转化是：化学能转化为电能。
故答案为：半导体；化学。
46．（2025•厦门模拟）在我国，汽车已经走入千家万户，汽车涉及很多物理知识。汽车内的左转向灯和右转向灯是 并 联的；汽车上有雷达装置，雷达启动后发出的 超 声波信号。
【答案】并；超。
【解答】解：汽车两侧的转向灯既可以单侧闪烁，也可以同时闪烁，说明两侧的转向灯可以独立工作，互不影响，因此它们是并联的；
超声波可用来测距，设计成倒车雷达，因此雷达启动后发出的是超声波信号。
故答案为：并；超。
47．（2025•三明二模）小明参加布置艺术节会场的活动，当他向竖直悬挂的两只气球之间吹气时，发现两只气球相互靠近，这是因为吹气时，两气球之间的空气流速变大，压强 变小 的缘故。小明还发现将气球在头发上摩擦几下，气球就可以粘在墙上，这是由于气球摩擦后 带电 的缘故。
【答案】变小；带电。
【解答】解：当向两气球之间吹气时，根据流体压强与流速的关系，空气流速变大，压强变小。所以两气球之间压强变小，而气球外侧压强不变，在内外压强差的作用下，两只气球会相互靠近。
气球在头发上摩擦几下后可以粘在墙上，是因为摩擦起电，气球带上了电荷。带电体具有吸引轻小物体的性质，气球为轻小物体，根据力的作用是相互的，所以气球能粘在墙上。
故答案为：变小；带电。
48．（2025•龙岩模拟）2025年春节《哪吒2》动画电影如燎原之火，点燃了观众的热情，在全球范围内掀起一股中华文化热潮，成为中国电影走向世界的一张名片。根据《哪吒2》剧情回答问题。
（1）哪吒有一腔独特的“小烟嗓”，我们可以根据声音的 音色 来区分这是哪吒的声音，这边的“烟嗓”指的是声音 音调 低。（填“音调、响度、音色”）
（2）破“天元鼎”时，冰与火交织在一起产生大量的水蒸气，水蒸气的产生是 汽化 现象，在破鼎过程中将水蒸气的内能转化成鼎的机械能，这相当于是热机中 做功 冲程。
（3）“天雷滚滚我好怕怕，劈得我浑身掉渣渣”，这里的天雷是云层不断 摩擦起电 ，从而获得巨大的静电，若云层带的是负电，天雷劈下时电流方向是从 哪吒 流向 云层 。（填“哪吒”或“云层”）
【答案】（1）音色；音调；（2）汽化；做功；（3）摩擦起电；哪吒；云层。
【解答】解：（1）不同发声体由于其材料、结构不同，发出声音的音色不同，故此我们可以根据音色来辨别发声体。哪吒有一腔独特的“小烟嗓”，我们可以根据声音的音色来区分这是哪吒的声音；
音调是指声音的高低。“烟嗓”的声音低沉，是指音调低；
（2）冰与火交织在一起产生大量的水蒸气，此过程中，冰受热首先熔化为水，然后水吸收热量，汽化为水蒸气。所以水蒸气的产生是汽化现象；
热机在做功冲程中将内能转化为机械能。在破鼎过程中将水蒸气的内能转化成鼎的机械能，与热机的做功冲程能量转化情况相同；
（3）云层间不断摩擦起电，从而获得巨大的静电，积累到一定程度就会产生雷电；
电流方向与负电荷定向移动方向相反。天雷劈下时，负电荷从云层定向移动到哪吒，所以电流从哪吒流向云层。
故答案为：（1）音色；音调；（2）汽化；做功；（3）摩擦起电；哪吒；云层。
49．（2025•泉州模拟）宇树科技推出的全尺寸通用人形机器人UnitreeH1，具备高度仿生运动能力和智能交互功能。请结合下列信息回答题目。
（1）机器人取物品下蹲过程中重力势能将变 小 ；机械臂手掌表面的耐磨硅胶层具有凹凸的花纹，目的为了 增大摩擦力 。
（2）机器人充电过程中，电能转化为 化学 能；充电完毕后发出的提示音是通过 空气 传播到人的耳朵里。
（3）宇树机器人的视觉系统通过摄像头识别路标，摄像头的镜头相当于 凸透镜 ；机器人的激光雷达利用光的 反射 规律，实现厘米级精度测距并避开障碍物。
【答案】（1）小；增大摩擦力；（2）化学；空气；（3）凸透镜；反射。
【解答】解；（1）机器人取物品下蹲过程中，高度降低，质量不变，重力势能将变小。机械臂手掌表面的耐磨硅胶层具有凹凸花纹，是通过增大接触面的粗糙程度来增大摩擦力，这样能使机器人更稳地抓取物品。
（2）机器人充电过程中，电能转化为化学能储存在电池中。充电完毕后发出的提示音是通过空气传播到人的耳朵里，因为声音的传播需要介质，在通常情况下，我们听到的声音是通过空气传播的。
（3）宇树机器人视觉系统中的摄像头镜头相当于凸透镜，物体通过凸透镜成像原理在摄像头的感光元件上形成倒立、缩小的实像，从而实现对路标的识别。机器人的激光雷达利用光的反射规律，发射激光并接收反射光，通过测量光的传播时间来计算与障碍物之间的距离，实现厘米级精度测距并避开障碍物。
故答案为：（1）小；增大摩擦力；（2）化学；空气；（3）凸透镜；反射。
50．（2025•海沧区二模）如图的电路中，电源电压不变，闭合S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障，则具体故障可能是 R1开路或R1短路； ；移动变阻器R2的滑片P，三个电表的示数均未发生改变，则故障一定是 R1开路 。
【答案】①R1开路或R1短路；
②R1开路。
【解答】解：①若电阻R1开路，电压表V1的正负接线柱通过变阻器、导线接在电源正负极上，电压表的电阻无限大，使得电路中的电流为0，电流表A和电压表V1有偏转，V2不偏转；
若电阻R1短路，总电阻变小，总电流变大，电压表V1无示数发生偏转；电压表V2通过导线接在电源上电压不变不偏转，电流表测量通过变阻器的电流变大发生偏转；
若滑动变阻器开路，电压表V1无示数发生偏转，电流表无示数发生偏转；电压表V2的正负接线柱通过导线接在电源正负极上，电源电压不变不偏转；
故电路中的故障可能是电阻R1开路或电阻R1短路；
②若电阻R1开路，电压表与变阻器串联，电压表V 1示数始终接近电源电压，电流表无示数，电压表V2为电源电压不变；
若R1短路，电压表V 1示数为0，电压表V2示数为电源电压，而电流表测通过变阻器的电流，当移动R2滑片P时，由欧姆定律，电流表示数发生变化。
所以，移动变阻器R2的滑片P，三个电表的示数均未发生改变，则故障一定是R1开路。
故答案为：①R1开路或R1短路；
②R1开路。
51．（2025•南安市模拟）如图，电解水是获取氢气和氧气的一个途径，该过程电能转化为 化学 能，氢离子H+得到电子会变成氢气H2，产生氢气的试管应该连接的是电源的 负极 。（选填“正极”或“负极”）。
【答案】化学；负极。
【解答】解：因为水分解成氢气和氧气是非自发过程，需要外界补充电能，这部分能量主要储存在产物氢气和氧气中，即转化为它们的化学能。在电解水实验中，氢离子（H⁺）带正电，会向负极移动，在负极得到电子变成氢气（H2）；而氢氧根离子（OH⁻）带负电，向正极移动，在正极失去电子生成氧气（O2）。
故答案为：化学；负极。
52．（2025•泉州模拟）如图所示，用气球与头发摩擦几下，头发就随着气球飘起来，是因为摩擦过程中电荷发生了 转移 ，摩擦后头发和气球带上了 异种 电荷。
【答案】转移；异种。
【解答】解：用气球与头发摩擦几下，头发就随着气球飘起来，是因为摩擦过程中电荷发生了转移，摩擦后头发和气球带上了异种电荷。
故答案为：转移；异种。
53．（2025•厦门校级一模）人类在探索微观世界的过程中，提出了很多的模型，最终物理学家卢瑟福建立了原子核式结构模型，右图中 b （选填“a”或“b”）是原子核式结构模型图，他认为原子是由原子核和核外电子组成的。摩擦的物体之所以能够带电是由于摩擦 转移 （选填“创造”或“转移”）了电荷。
【答案】b；转移。
【解答】解：卢瑟福建立了原子核式结构模型，右图中b是原子核式结构模型图；a显示电子均匀分布，不是原子核式结构模型。
摩擦起电的本质是电荷发生了转移，摩擦的物体之所以能够带电是由于摩擦转移了电荷，并不是创造了电荷。
故答案为：b；转移。
四．作图题（共4小题）
54．（2025•泉州模拟）请在图的两个虚线框内，选填“电源”和“小灯泡L2”的电路图符号连入电路，并满足两灯组成并联电路且开关只控制灯L2。
【答案】。
【解答】解：要求满足两灯组成并联电路且开关只控制灯L2，因此下面虚线框只能为电灯，则上面虚线框就为电源，当开关闭合后，两灯泡并联，且都发光，开关只控制灯L2，如下图所示
。
55．（2025•厦门模拟）如图所示是一种利用海水盐差能发电的装置，甲、乙两块渗透膜将容器隔成三个区域，分别加入海水和纯水，由于微粒做永不停息地 无规则运动 ，且甲渗透膜只能让带正电的钠离子通过，乙渗透膜只能让带负电的氯离子通过，容器就变成了电池，使灯泡发光，请在图中标出通过灯泡的电流方向。
【答案】无规则运动；见解析。
【解答】解：在这种利用海水盐差能发电的装置中，由于微粒做永不停息地无规则运动，海水一侧的盐浓度高，纯水中盐浓度低。根据浓度差原理，海水中的钠离子会通过甲渗透膜向纯水一侧移动，氯离子会通过乙渗透膜向纯水一侧移动。因为正电荷的定向移动方向规定为电流方向，所以在外部电路中，电流方向是从钠离子移动的一侧（即与甲渗透膜相邻的区域）流出，经过灯泡，流向氯离子移动的一侧（即与乙渗透膜相邻的区域）。如果从电池的正负极角度理解，钠离子移动的区域相当于电池的正极，氯离子移动的区域相当于电池的负极，电流从正极流出经灯泡回到负极。图中标出通过灯泡的电流方向如下：
。
故答案为：无规则运动；见解析。
56．（2025•思明区校级二模）高铁轨道中的螺丝会因震动而松动，引发安全隐患。创新小组的同学们设计了一个检测螺丝松动的报警方案电路图。其工作原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻不计）正常连接时，报警灯不亮：当螺丝松动时会与下端的导线分离而断开，此时报警灯亮起提醒工人及时维修。请根据其工作原理在方框内完成电路图。
【答案】见试题解答内容
【解答】解：由题意可知，螺丝连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，螺丝不接入电路中，即螺丝所在电路部分发生了断路，指示灯会发光，说明螺丝与灯泡并联在电路中的，由于螺丝的电阻很小，能将灯泡短路，为了保护电路，防止电源短路，在电路中串联一个保护电阻，电路图如下图所示：
57．（2025•同安区校级二模）【国货之光】小鸭集团是济南的老牌国有企业。其生产的家用衣物烘干机，关上机门相当于闭合开关S1，滚筒（电动机）旋转，紫外线杀菌灯L照射杀菌；再将烘干开关S2闭合，电阻R加热烘干衣物，同时旋转杀菌；若只闭合开关S2不关机门，则整个烘干机不工作；若杀菌灯坏了，不影响滚筒旋转及烘干衣物。请画出符合此工作情况的烘干机内部电路图。
【答案】
【解答】解：根据题意可知，闭合开关S1，电动机和紫外线杀菌灯L同时工作，说明控制电动机和紫外线灯；
再闭合开关S2，开始烘干衣物并旋转杀菌，这说明开关S2控制发热电阻；
若杀菌灯坏了，不影响滚筒旋转及烘干衣物，说明说明三者是并联的；
只闭合开关S2不关门，则烘干机不工作，这说明开关S1在干路中控制整个电路，即：开关S1在干路中，开关S2与发热电阻串联在支路中，如下图所示：
五．简答题（共2小题）
58．（2025•福建一模）如图所示，在甲实验中将与干毛巾摩擦过的PVC塑料管接触一叠铝箔蛋挞托下方，在乙实验中用吹风机向一叠铝箔蛋挞托上方水平吹气，甲、乙实验都能使叠在上方的蛋挞托向上飞起，请分别解释两个实验的原理。
【答案】甲实验：与干毛巾摩擦过的PVC管会带上电荷，与铝箔蛋挞托接触后，使蛋挞托带上了同种电荷，由于同种电荷相互排斥，所以叠在上方的蛋挞托向上飞起。
乙实验：吹风机使蛋挞托上方的空气流速增大，压强减小，而蛋挞托下方的空气流速相对较小，压强相对较大。
因此，空气在蛋挞托上下方之间的压力差会产生一个向上的升力。当这个升力大于蛋挞托的重力时，蛋挞托就会向上飞起。
【解答】答：甲实验：与干毛巾摩擦过的PVC管会带上电荷，与铝箔蛋挞托接触后，使蛋挞托带上了同种电荷，由于同种电荷相互排斥，所以叠在上方的蛋挞托向上飞起。
乙实验：吹风机使蛋挞托上方的空气流速增大，压强减小，而蛋挞托下方的空气流速相对较小，压强相对较大。
因此，空气在蛋挞托上下方之间的压力差会产生一个向上的升力。当这个升力大于蛋挞托的重力时，蛋挞托就会向上飞起。
59．（2025•海沧区二模）在学校科技节活动中，小楠用毛皮摩擦过的塑料管接触一叠铝箔蛋挞托的底部，蛋挞托会依次向上飞起，如图甲所示；小海用吹风机向一叠铝箔蛋挞托上方水平吹气，蛋挞托也会依次向上飞起，如图乙所示。请分别解释两次现象包含的物理原理。
【答案】见解析。
【解答】解：甲现象：小楠用毛皮摩擦过的塑料管接触铝箔蛋挞托，是利用了静电现象。当毛皮与塑料管摩擦时，由于不同物质的原子核对电子的束缚能力不同，塑料管会得到电子而带上负电荷。当带负电的塑料管接触铝箔蛋挞托时，蛋挞托会带上同种电荷（负电荷）。根据电荷间的相互作用规律，同种电荷相互排斥，所以蛋挞托会在斥力的作用下依次向上飞起。乙现象：小海用吹风机向蛋挞托上方水平吹气，运用的是伯努利原理。吹风机使蛋挞托上方的空气流速变大，根据伯努利原理，流体流速越大的地方压强越小，所以蛋挞托上方气体压强变小。而蛋挞托下方气体流速相对较小，压强较大，这样就形成了向上的压强差，进而产生向上的压力差。当这个向上的压力差大于蛋挞托的重力时，蛋挞托就会在这个力的作用下依次向上飞起。
六．实验探究题（共1小题）
60．（2025•福建一模）为了探究并联电路的电流规律，实践小组设计了如图1所示的电路进行实验。
（1）连接电路时，开关应处于 断开 状态。
（2）闭合开关S，电流表示数如图甲、乙、丙所示，甲图中电流表示数为 0.5 A，根据测量结果在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是 并联电路中，干路电流等于各支路电流之和 。
（3）为了使结论具有普遍性，接下来可以采用的操作是 改用不同型号的灯泡多次实验 。
【答案】（1）断开；
（2）0.5；并联电路中，干路电流等于各支路电流之和；
（3）改用不同型号的灯泡多次实验。
【解答】解：（1）在连接电路时，开关应处于断开状态；
（2）甲电流表量程接入的是0﹣0.6 A，指针指在0.5 A位置处，故示数为0.5 A，乙电流表接入的是0﹣0.6A，示数是0.52 A，丙电流表接入的量程是0﹣3A，示数是1 A；根据测量结果，在误差允许范围内，并联电路中干路电流和各支路电流的关系是：干路电流等于各支路电流之和；
（3）为了使结论具有普遍性，接下来可以采用的操作是：改用不同型号的灯泡多次实验。
故答案为：（1）断开；
（2）0.5；并联电路中，干路电流等于各支路电流之和；
（3）改用不同型号的灯泡多次实验。题号
1
2
3
4
5
6
7
8
9
10
11
答案
C
A
C
D
A
A
C
A
B
A
D
题号
12
13
14
15
16
17
18
19
20
21
22
答案
C
C
A
C
C
C
D
A
B
C
A
题号
23
24
25
26
27
28
29
30
31
32
33
答案
A
A
A
C
C
C
C
D
D
D
B
题号
34
35
36
37
38
39
答案
A
D
D
A
A
B
题号
40
答案
ABD
