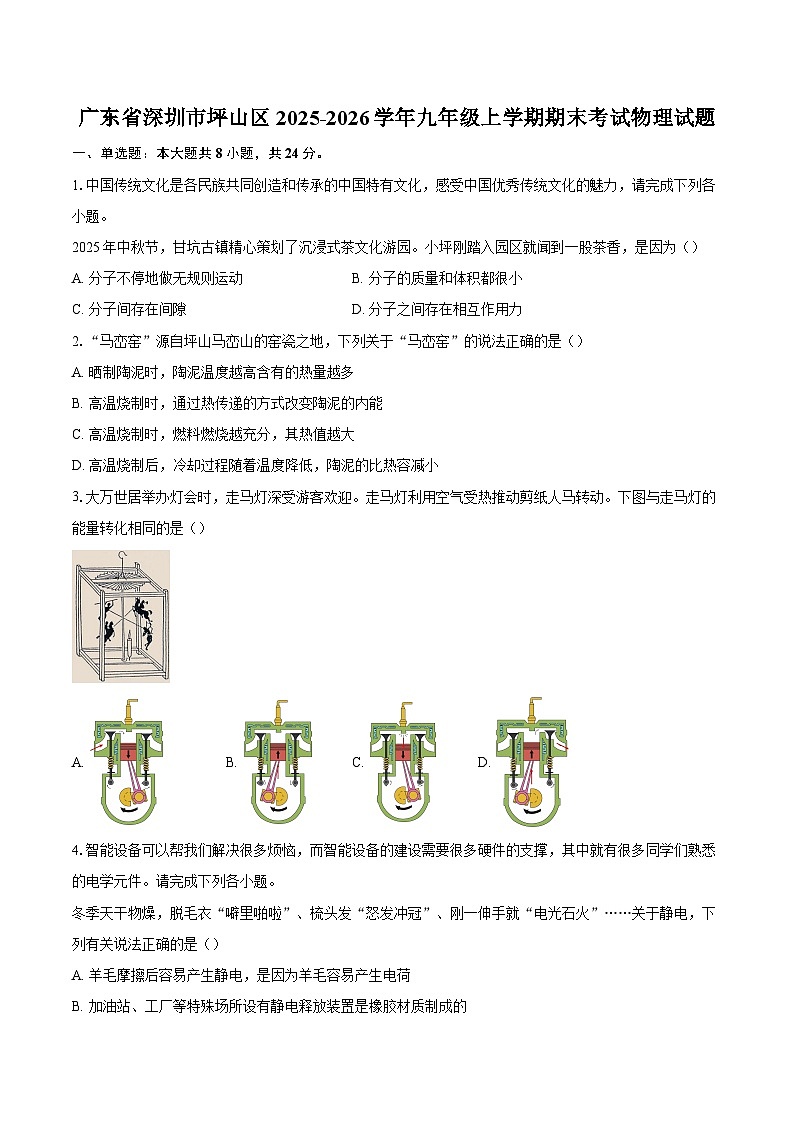

广东省深圳市坪山区2025-2026学年九年级上学期期末考试物理试题-自定义类型

这是一份广东省深圳市坪山区2025-2026学年九年级上学期期末考试物理试题-自定义类型，共11页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.中国传统文化是各民族共同创造和传承的中国特有文化，感受中国优秀传统文化的魅力，请完成下列各小题。
​​​​​​​2025年中秋节，甘坑古镇精心策划了沉浸式茶文化游园。小坪刚踏入园区就闻到一股茶香，是因为（）
A. 分子不停地做无规则运动B. 分子的质量和体积都很小
C. 分子间存在间隙D. 分子之间存在相互作用力
2.“马峦窑”源自坪山马峦山的窑瓷之地，下列关于“马峦窑”的说法正确的是（）
A. 晒制陶泥时，陶泥温度越高含有的热量越多
B. 高温烧制时，通过热传递的方式改变陶泥的内能
C. 高温烧制时，燃料燃烧越充分，其热值越大
D. 高温烧制后，冷却过程随着温度降低，陶泥的比热容减小
3.大万世居举办灯会时，走马灯深受游客欢迎。走马灯利用空气受热推动剪纸人马转动。下图与走马灯的能量转化相同的是（）
A. B. C. D.
4.智能设备可以帮我们解决很多烦恼，而智能设备的建设需要很多硬件的支撑，其中就有很多同学们熟悉的电学元件。请完成下列各小题。

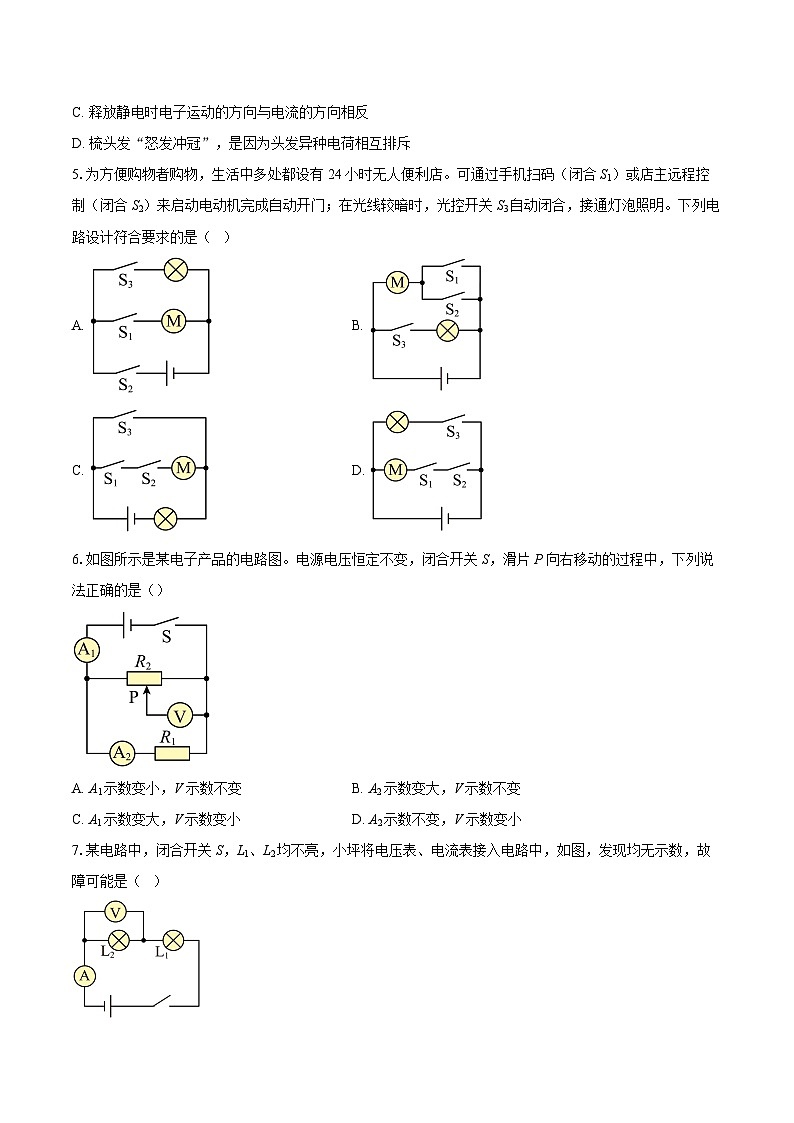

​​​​​​​冬季天干物燥，脱毛衣“噼里啪啦”、梳头发“怒发冲冠”、刚一伸手就“电光石火”……关于静电，下列有关说法正确的是（）
A. 羊毛摩擦后容易产生静电，是因为羊毛容易产生电荷
B. 加油站、工厂等特殊场所设有静电释放装置是橡胶材质制成的
C. 释放静电时电子运动的方向与电流的方向相反
D. 梳头发“怒发冲冠”，是因为头发异种电荷相互排斥
5.为方便购物者购物，生活中多处都设有24小时无人便利店。可通过手机扫码（闭合S1）或店主远程控制（闭合S2）来启动电动机完成自动开门；在光线较暗时，光控开关S3自动闭合，接通灯泡照明。下列电路设计符合要求的是（ ）
A. B.
C. D.
6.如图所示是某电子产品的电路图。电源电压恒定不变，闭合开关S，滑片P向右移动的过程中，下列说法正确的是（）
A. A1示数变小，V示数不变B. A2示数变大，V示数不变
C. A1示数变大，V示数变小D. A2示数不变，V示数变小
7.某电路中，闭合开关S，L1、L2均不亮，小坪将电压表、电流表接入电路中，如图，发现均无示数，故障可能是（ ）

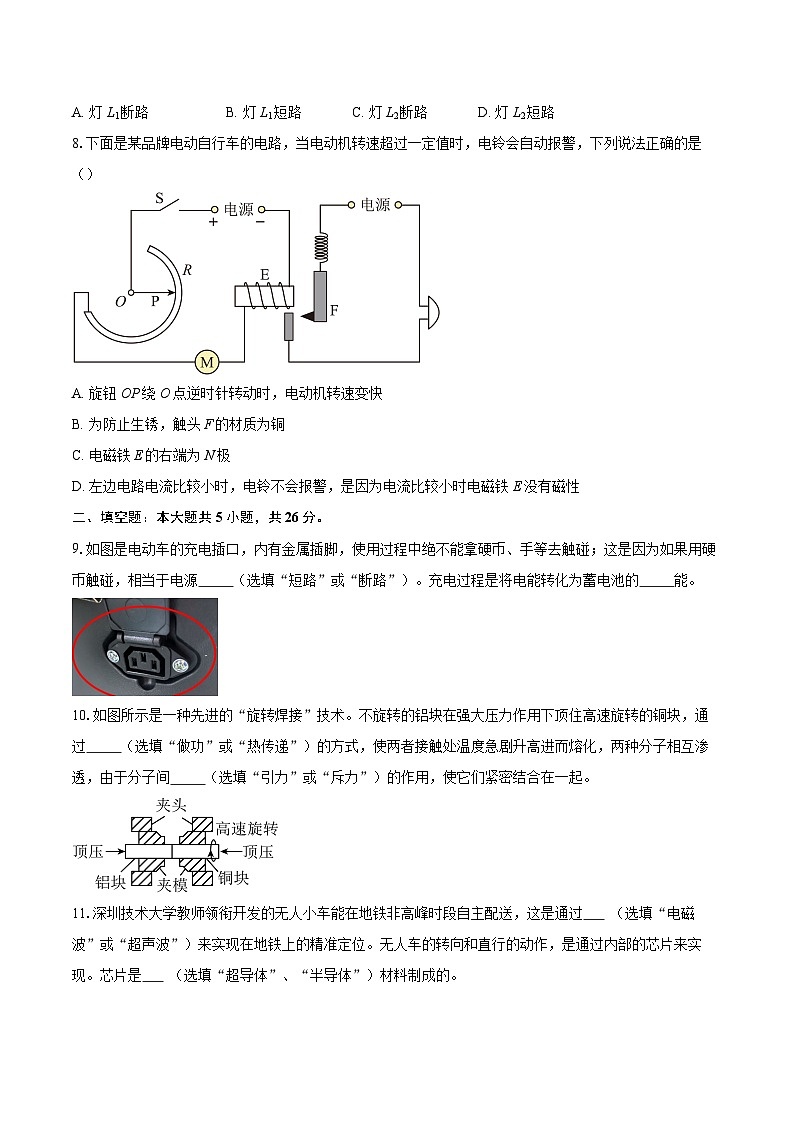

A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路
8.下面是某品牌电动自行车的电路，当电动机转速超过一定值时，电铃会自动报警，下列说法正确的是（）
A. 旋钮OP绕O点逆时针转动时，电动机转速变快
B. 为防止生锈，触头F的材质为铜
C. 电磁铁E的右端为N极
D. 左边电路电流比较小时，电铃不会报警，是因为电流比较小时电磁铁E没有磁性
二、填空题：本大题共5小题，共26分。
9.如图是电动车的充电插口，内有金属插脚，使用过程中绝不能拿硬币、手等去触碰；这是因为如果用硬币触碰，相当于电源 （选填“短路”或“断路”）。充电过程是将电能转化为蓄电池的 能。
10.如图所示是一种先进的“旋转焊接”技术。不旋转的铝块在强大压力作用下顶住高速旋转的铜块，通过 （选填“做功”或“热传递”）的方式，使两者接触处温度急剧升高进而熔化，两种分子相互渗透，由于分子间 （选填“引力”或“斥力”）的作用，使它们紧密结合在一起。
11.深圳技术大学教师领衔开发的无人小车能在地铁非高峰时段自主配送，这是通过 （选填“电磁波”或“超声波”）来实现在地铁上的精准定位。无人车的转向和直行的动作，是通过内部的芯片来实现。芯片是 （选填“超导体”、“半导体”）材料制成的。
12.如图甲所示是一只糖画笔，电路原理图如图乙所示。电源电压为5V，正常发热的功率为40W，开关闭合电热丝温度升高，这是利用电流的 效应工作的，通电2min产生的热量为 J；若使用时温度太低无法加热笔内绘画材料，可以 （选填“增大”或“减小”）电热丝的阻值。
13.体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R0=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0~0.6A，踏板重力不计，求：
(1)当体重计空载时，R的电阻是 Ω。
(2)当体重计空载时，闭合开关S，电路中的电流为0.12A，电源电压为多少？
(3)此体重计所能测量的最大体重为多少？
三、作图题：本大题共1小题，共4分。
14.(1)如图所示，通电螺线管左端为S极，小磁针处于静止状态。请在括号内标出小磁针左侧的极性和电源左端的极性。
(2)小坪若通过三孔插座给扫地机器人充电，插座由开关控制。请在图中用笔画表示导线将三孔插座和开关连接在家庭电路中。
四、实验探究题：本大题共3小题，共26分。
15.为了探究“电流与导体两端电压的关系”的实验，小雨准备了以下器材：电压恒定的电源（6V）、定值电阻（10Ω）、电流表（0~0.6A）、电压表（0~15V）、滑动变阻器（50Ω 1 A）等。
(1)实验中实物图电压表测 两端的电压；连接电路前，应将开关 。
(2)小雨按图甲连接好电路后，闭合开关，发现电压表示数接近电源电压，电流表有示数，电路故障为 （选填答案序号）。
A．电流表处存在断路 B．滑动变阻器短路 C．定值电阻R断路
(3)小雨根据实验数据绘制的I-U图像，如图乙所示，分析图像初步得到结论：电阻一定时，通过导体的电流与导体两端的电压成 比，你得出此结论的理由是： ；
(4)另一同学在实验过程中误将定值电阻接成了小灯泡，所绘制的I-U图像如丙图所示，发现图像并不是一条直线，原因是 。
(5)做完该实验后，小雨又找来阻值分别为5Ω、15Ω、20Ω、25Ω的四个定值电阻，用来做“探究电流与电阻的关系”的实验，该实验需要控制定值电阻两端的电压不变，为了保证完成该实验，小雨能选取的定值电阻两端的电压范围是 V~3V。
16.小坪用以下实物图测量小灯泡正常发光时的电阻。小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电源电压为6V，有R1（10Ω 0.5 A）、R2（20Ω 0.5 A）、R3（200Ω 0.2 A）三种规格的滑动变阻器可供选择。
(1)该实验的原理是 。
(2)闭合开关前，滑动变阻器的滑片要移到 端（选填“A”或者“B”）。
(3)滑片P滑到图甲中某一位置时，电压表示数如图乙所示为 V，若想测量小灯泡正常发光时的电阻，应将图甲中滑片P向 （选填“A”或“B”）端移动。由图丙可计算出小灯泡正常发光时的电阻是 Ω；
(4)若要实现实验目的，滑动变阻器应选择 （选填“R1”“R2”或“R3”）。
(5)小坪还想计算小灯泡的额定功率。当灯泡实际电压为额定电压一半时的实际功率为P1，当灯泡实际电流为额定电流一半时的实际功率为P2，P1 P2（选填“>”“565
