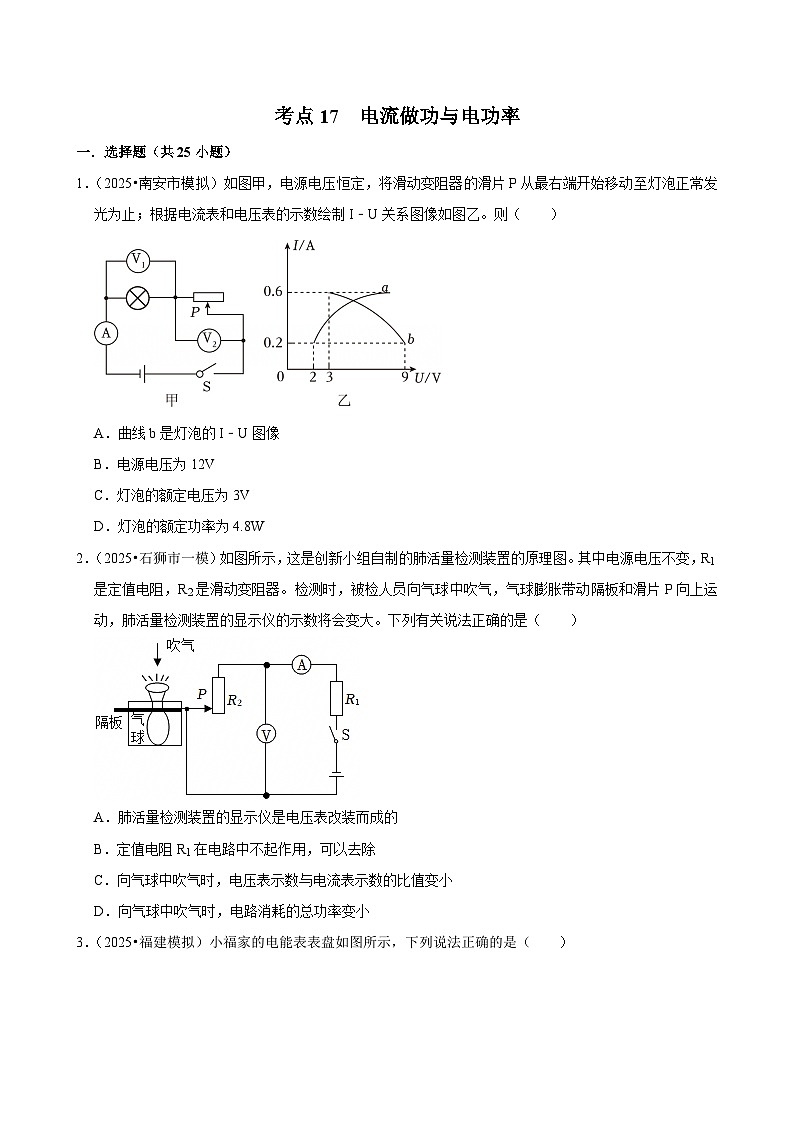

      2025年福建各地市中考物理模拟题分类精选考点17 电流做功与电功率(Word版附解析)第1页
      1/80

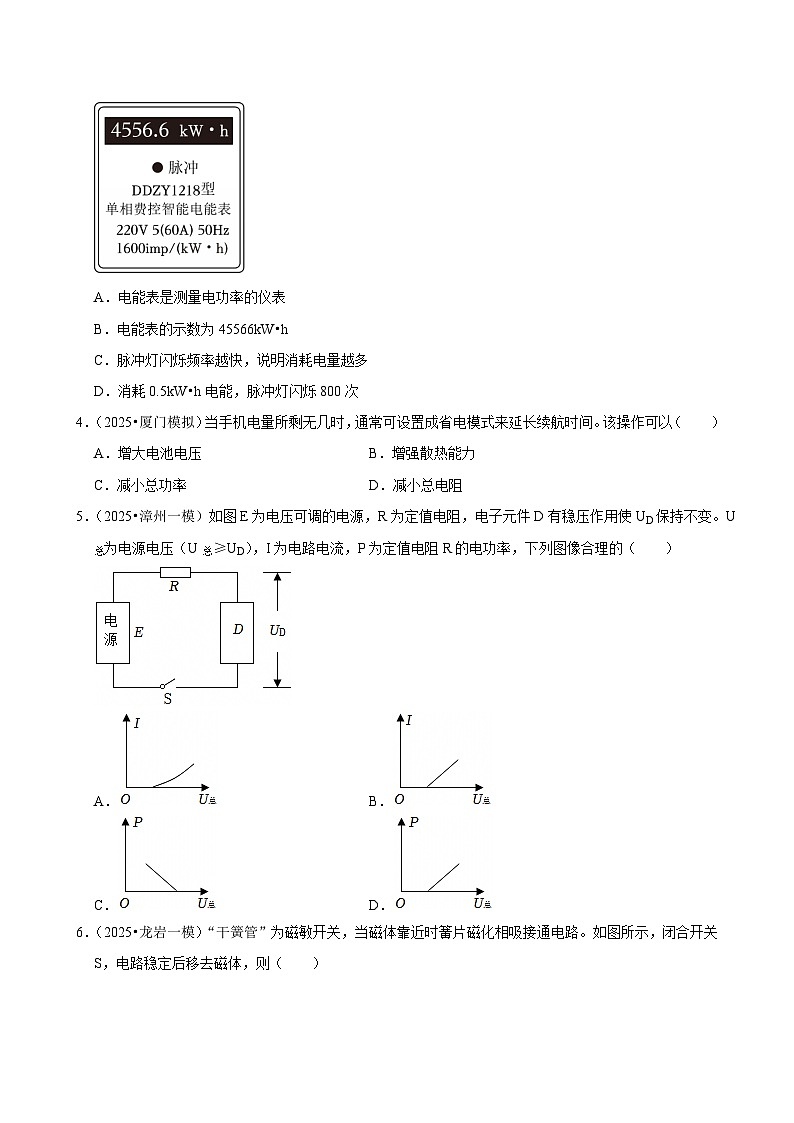

      2025年福建各地市中考物理模拟题分类精选考点17 电流做功与电功率(Word版附解析)第2页
      2/80
      2025年福建各地市中考物理模拟题分类精选考点17 电流做功与电功率(Word版附解析)第3页
      3/80
      还剩77页未读, 继续阅读

      2025年福建各地市中考物理模拟题分类精选考点17 电流做功与电功率(Word版附解析)

      展开

      这是一份2025年福建各地市中考物理模拟题分类精选考点17 电流做功与电功率(Word版附解析),共80页。

      A.曲线b是灯泡的I﹣U图像
      B.电源电压为12V
      C.灯泡的额定电压为3V
      D.灯泡的额定功率为4.8W
      2.(2025•石狮市一模)如图所示,这是创新小组自制的肺活量检测装置的原理图。其中电源电压不变,R1是定值电阻,R2是滑动变阻器。检测时,被检人员向气球中吹气,气球膨胀带动隔板和滑片P向上运动,肺活量检测装置的显示仪的示数将会变大。下列有关说法正确的是( )
      A.肺活量检测装置的显示仪是电压表改装而成的
      B.定值电阻R1在电路中不起作用,可以去除
      C.向气球中吹气时,电压表示数与电流表示数的比值变小
      D.向气球中吹气时,电路消耗的总功率变小
      3.(2025•福建模拟)小福家的电能表表盘如图所示,下列说法正确的是( )
      A.电能表是测量电功率的仪表
      B.电能表的示数为45566kW•h
      C.脉冲灯闪烁频率越快,说明消耗电量越多
      D.消耗0.5kW•h电能,脉冲灯闪烁800次
      4.(2025•厦门模拟)当手机电量所剩无几时,通常可设置成省电模式来延长续航时间。该操作可以( )
      A.增大电池电压B.增强散热能力
      C.减小总功率D.减小总电阻
      5.(2025•漳州一模)如图E为电压可调的电源,R为定值电阻,电子元件D有稳压作用使UD保持不变。U总为电源电压(U总≥UD),I为电路电流,P为定值电阻R的电功率,下列图像合理的( )
      A.B.
      C.D.
      6.(2025•龙岩一模)“干簧管”为磁敏开关,当磁体靠近时簧片磁化相吸接通电路。如图所示,闭合开关S,电路稳定后移去磁体,则( )
      A.电流表示数变小,电压表示数变大
      B.电流表示数变小,电压表示数不变
      C.电阻R1功率变小,电路总功率变小
      D.电阻R2功率变大,电路总功率变大
      7.(2025•龙岩模拟)定值电阻R1与“40Ω,2A”的滑动变阻器R2接入电源电压不变的电路中,如图甲所示。移动滑动变阻器的滑片,滑动变阻器R2的电功率P与其接入电路的电阻R之间的关系图象如图乙所示。下列说法中( )
      ①当R2的电功率最大时,电路中的电流是0.6A
      ②当滑片P在最左端时,电路的总功率最大
      ③R2=10Ω时电路中的电流与R2=40Ω时的电流相等
      ④定值电阻R1的阻值是20Ω
      A.①②④正确B.①③④正确C.①②③正确D.②③④正确
      8.(2025•宁德二模)某电饭锅简化电路如图甲所示,具有高温挡和低温挡两个工作挡位,其中R2=24R1,高温挡的功率为1100W;电能表表盘参数如图乙,电饭锅单独接在家庭电路中,则( )
      A.R2的电阻为1100Ω
      B.低温挡的功率为440W
      C.低温挡时的电流为0.2A
      D.高温挡工作0.5h电能表表盘转400转
      9.(2025•莆田模拟)如图所示,电源电压恒为12V,R0=20Ω,滑动变阻器的规格为“20Ω,1A”,电流表的量程为“0~3A”,小灯泡上标有“4V,2W”的字样,灯丝电阻保持不变,为保证电路各元件正常安全使用,则( )
      A.当闭合S,断开S1、S2时,滑动变阻器接入电路的最小值是12Ω
      B.当闭合S,断开S1、S2时,滑动变阻器的电功率最大值为4.5W
      C.当S、S1、S2都闭合时,电路消耗的总功率最大值为19.2W
      D.当S、S1、S2都闭合时,滑动变阻器的阻值取值范围是16Ω~20Ω
      10.(2025•思明区模拟)如图所示是电工师傅常用的导线连接方式,对该连接方式的作用分析错误的是( )
      A.防止导线松动脱落
      B.增大连接处导线电阻
      C.减小连接处导线两端电压
      D.减少连接处导线产生的热量
      11.(2025•思明区模拟)如图甲所示,电源电压恒定,定值电阻R2为10Ω。闭合开关S,滑动变阻器R1的滑片P从b点滑到a点(a、b不是滑动变阻器的两端)两个电压表示数随电流表示数的变化如图乙所示,同时,定值电阻R2的电功率变化了0.7W。则下列说法中正确的是( )
      A.电源电压为12V
      B.滑片P置于a点时,电流表示数为0.4A
      C.滑片P置于a点时,滑动变阻器R1的阻值为20Ω
      D.滑片P置于a点时,定值电阻R2的功率为0.2W
      12.(2025•涵江区模拟)小叶设计了一个如图所示的体温计电路图,用电表示数大小反映温度高低,热敏电阻R1的阻值随温度的升高而增大,定值电阻R2起保护电路的作用。下列说法正确的是( )
      A.显示仪表是由电流表改装的
      B.温度降低时,电路总功率变小
      C.温度升高时,R1的电功率变大
      D.温度降低时,R2的电功率变大
      13.(2025•石狮市模拟)物理实验小组设计了如图甲所示的模拟调光灯电路,电源两端电压恒定。闭合开关S后,将滑动变阻器RP的滑片P从最右端向左移动,直至小灯泡L两端的电压达到额定电压。此过程中,通过小灯泡的电流与其两端电压的关系,以及通过滑动变阻器的电流与其两端电压的关系如图乙所示。下列说法正确的是( )
      A.电源电压为6V
      B.小灯泡正常发光时的电阻为12.5Ω
      C.此过程中,滑动变阻器接入电路的最小阻值为10Ω
      D.此过程中,电路总功率的最大值为1W
      14.(2025•海沧区二模)氮化镓(GaN)是一种新型半导体材料,将氮化镓应用于手机充电器中,可以实现“超级快充”。与传统充电器相比,氮化镓充电器的主要优势是( )
      A.电流更大,功率更大B.电阻更小,发热更多
      C.电压更高,充电更慢D.电流更小,充电更快
      15.(2025•海沧区二模)如图甲所示,电源电压保持不变,R0为定值电阻,R为滑动变阻器。当滑片P由b端移动到a端的过程中,滑动变阻器的电功率P和电流I的关系如图乙所示。以下说法正确的是( )
      A.R0的阻值为20Ω
      B.电源电压为12V
      C.滑动变阻器的最大阻值为10Ω
      D.整个电路的最大电功率为15W
      16.(2025•石狮市一模)科学小组设计了测量拉力大小的仪器,其原理如图甲所示。电源电压为9V,定值电阻R1为10Ω,电流表量程为0~0.6A,电压表量程为0~15V,滑动变阻器R2标有“20Ω 1A”字样,其接入电路的阻值随拉力大小的变化如图乙所示。初始状态下弹簧处于自然长度,滑动变阻器的滑片置于a端,在向右缓慢拉动拉环的过程中,下列分析正确的是( )
      A.R1的电功率变小
      B.电压表、电流表的示数均变大
      C.当电流表示数为0.5A时,所测拉力为60N
      D.在保证电路各元件安全的情况下,所测拉力的最大值为100N
      17.(2025•厦门模拟)如图为某恒温箱的工作原理图,通过控制温控开关S1可实现“保温”“加热”两个挡位间的切换。R1、R2是电热丝,R1:R2=4:1。恒温箱工作时,将箱体两气孔封闭,闭合开关S,S1置于“加热”挡,当箱内温度升高至设定的恒温温度后、S1置于“保温”挡。下列说法正确的是( )
      A.S1置于触点1时为“加热”挡
      B.箱体气孔封闭会增大电功率
      C.保温挡与加热挡功率之比为1:5
      D.适当减小R2可以提高恒温温度
      18.(2025•洛江区模拟)如图所示的电路中,电源电压不变,当S1闭合、S2断开时,甲、乙是电流表,I甲:I乙=1:4,此时电路的总功率为P1;当S1、S2都闭合时,甲、乙是电压表,此时电路的总功率为P2,则下列说法正确的是( )
      A.电阻大小之比R1:R2=3:1
      B.总功率之比P1:P2=9:4
      C.当S1闭合、S2断开时,通过R1和R2电流之比为I1:I2=1:3
      D.当S1、S2都闭合时,甲、乙电压表示数之比U甲:U乙=4:3
      19.(2025•南安市模拟)如图甲,将石墨烯制成的湿敏电阻Rx附着在叶片上就可以从外部检测植物含水量的变化。电源电压恒定,R0为定值电阻,Rx的阻值随植物含水量的变化关系如图乙,以下说法正确的是( )
      A.电路中连接的定值电阻R0是多余的
      B.石墨烯的电阻随树叶的湿度增加而减小
      C.当树叶的湿度增加时,电压表的示数变小
      D.当树叶的湿度减小时,电路消耗的电功率变大
      20.(2025•泉港区一模)如图所示,R1、R2为长度相同、阻值不同的滑动变阻器。当滑动变阻器R1、R2的滑片均位于距右端总长度的14时,滑动变阻器R1消耗的功率是16W;当滑动变阻器均位于距右端总长度12时,滑动变阻器R1消耗的功率是18W,再将滑片R1、R2均滑至最左端时,R1消耗的功率应为( )
      A.12WB.16WC.24WD.32W
      21.(2025•晋江市模拟)小晋将电流表改装成电子拉力计,如图是其电路原理图。弹簧右端和金属滑片P固定在一起(弹簧的电阻不计),拉环不受拉力时,滑片P在a端,R0为定值电阻,下列说法正确的是( )
      A.定值电阻R0在电路中没有作用
      B.当不拉拉环时,R1接入阻值最小
      C.当拉环受到拉力变大时,电流表示数变小
      D.当拉环受到拉力变大时,电路的总功率变大
      22.(2025•泉州模拟)如图所示,电源电压恒为12V,灯泡L灯丝的阻值不随温度变化。闭合开关S后,灯泡L正常发光,当滑动变阻器接入电路的阻值为6Ω时,电流表A2的示数为2.5A。当滑动变阻器接入电路的阻值变为12Ω时,则( )
      A.电压表V的示数变为6V
      B.电流表A2的示数变为1A
      C.电路的总功率变为18W
      D.灯泡L的功率变为12W
      23.(2025•泉州模拟)下列家用电器工作时,主要将电能转化为内能的是( )
      A.电铃B.电热毯C.洗衣机D.碎肉机
      24.(2025•泉州模拟)在物理学习中,估测是一种重要的能力。下面是某同学对一些物理量的估测,其中最符合实际的是( )
      A.我国家庭电路的电压是380V
      B.人体感觉比较舒适的温度约为35℃
      C.教室里日光灯的额定功率约为40W
      D.中学生正常步行的速度约为5m/s
      25.(2025•泉州模拟)如图所示,是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置,两个透明容器中封闭着等量的空气,电路正确连接后,通电进行实验过程中,下列分析正确的是( )
      A.通电相同时间,两个容器中空气吸收的热量相同
      B.通电相同时间,A管中液面上升比B管的高
      C.通过左、右两容器中的电阻丝的电流大小相等
      D.左、右两容器中的电阻丝两端的电压大小相等
      二.填空题(共14小题)
      26.(2025•龙岩模拟)如图甲所示电路,小灯泡的阻值不随温度变化,电流表A1的量程为0~3A,A2的量程为0~0.6A,闭合开关S,电压表V示数为12V,小灯泡正常发光。在电路安全的情况下最大范围调节滑动变阻器R的滑片,电流表A1示数与R连入的阻值的关系图象如图乙所示。则小灯泡的额定功率为 W,当滑动变阻器的滑片置于中点时,电流表A1的示数为 A。
      27.(2025•南安市模拟)小刚家有一台电风扇上的电动线圈电阻为2Ω,正常工作时通过的电流为10A。这台电风扇正常工作5min消耗的电能为 J,产生的热量为 J。
      28.(2025•龙岩一模)如图甲所示电路,电源电压保持不变,开关S闭合后,R1和R2消耗的电功率分别为P0和3P0,则R1:R2= ;若将R1和R2按如图乙连接后,接到同一电源上,开关S闭合后,R1消耗的电功率为P1,则P1:P0= 。
      29.(2025•厦门三模)如图所示电路,电源电压恒为4.5V,定值电阻R1为5Ω,滑动变阻器R2的规格为“20Ω 1A”,电压表量程为0~3V,电流表量程为0~0.6A,闭合开关,调节滑动变阻器,在不损坏各电路元件的前提下,电路消耗的最大功率是 W,变阻器R2的调节范围是 。
      30.(2025•集美区二模)随着技术的进步,新能源汽车环保、经济、高效等优点越来越受用户的欢迎。某新能源汽车的电源由8000节电池组成,电池组总质量为400kg,该电池的能量密度为150W•h/kg,如图,能量密度指电池可以充入的最大电能与其质量的比值。电池充电过程中,能量转化是电能转化为 能。快充模式下,该车额定电压为400V,额定电流为150A,使其从20%的电量充到80%的电量,需要 h。
      31.(2025•翔安区模拟)小华发现家里电能表的示数在40min内变化了1.2kW•h,则他家用电器的实际功率是 W;如果电能表能正常工作的最大电流为10A,那么电路还能接入一个阻值 Ω的电饭锅。
      32.(2025•泉州模拟)图甲是某款能自动记录跳绳次数的计数器的简化电路,电源电压恒定不变,R1为定值电阻,R2为光敏电阻。当绳子挡住R2的光线时,R2的阻值会变大,AB间的电压发生变化,自动计数器计数一次。已知AB间的电压随时间变化关系如图乙所示,则当绳子挡住R2的光线时,AB间的电压为 V;计数器计数时与不计数时,R1的电功率之比为 。
      33.(2025•洛江区模拟)为了估算家中功率约为1.5×10﹣3W的石英钟使用一节新的5号干电池能工作多少天。小敏将阻值R=1Ω的定值电阻接在一节新的5号干电池上进行放电实验,结果发现累计放电96min后电池失效,则电阻R在这段时间所做的功W= J;若电池在工作过程中电压保持不变,根据实验,估算该石英钟使用这种新的5号电池连续工作的时间为 min。
      34.(2025•同安区模拟)如图所示,电源电压可调,甲、乙可为电流表或电压表,电流表的量程均为0∼0.6A,电压表均为0∼3V,灯泡L1、L2分别标有“3V 0.9W”、“2.5V 1.25W”的字样(忽略灯丝电阻受温度的影响),当开关S闭合时,L1、L2都能发光,则甲表为 (选填“电流表”或“电压表”);当开关S断开时,确保电路安全且灯L1、L2都能发光,则乙表最大示数为 。
      35.(2025•三明一模)好奇的小李用电水壶烧水4min,发现家中电能表的转盘刚好转过250r,如图所示。则该电水壶消耗的电能为 kW•h,其电功率为 kW。
      36.(2025•晋江市模拟)如图甲,是研究功率随电流变化的实验电路图,电源电压不变,P0为R0的电功率,PR为滑动变阻器R的电功率,P总为电路总功率。图乙中a、b、c是通过实验数据作出的三条图线。根据图像可知,其中能反映电路总功率P总随I变化的关系图线是 ,滑动变阻器R的最大电功率为 W。
      37.(2025•泉州模拟)如图甲,电源电压恒定不变,闭合开关S,滑动变阻器的滑片P从B端移动到A端,灯泡L的U﹣I图像如图乙所示。当滑片P处于A端时,灯泡L正常发光。则灯泡L的额定功率为 W;滑动变阻器最大阻值为 Ω。
      38.(2025•泉州模拟)如图1电路所示,R0=10Ω,滑动变阻器R的最大阻值为40Ω;电压表量程为0﹣3V、电流表量程为0﹣0.6A,灯L的I﹣U图像如图2所示。
      ①闭合S和S1,断开S2时,调节R其接入电路的阻值为10Ω,此时电流表示数为0.25A。电源电压为 V;
      ②闭合S、S2,断开S1,调节R,使电压表示数为2.5V,R消耗的功率为 W;
      ③在保证电路安全的前提下,当开关S、S1闭合时电路消耗的最小功率为P1,当开关S、S2关闭时电路消耗的最小功率为P2,则P1:P2= 。
      39.(2025•石狮市一模)如图甲所示,电源电压保持不变,小灯泡的额定电压为12V,闭合开关S后,当滑片P从最右端滑到最左端的过程中,小灯泡的I﹣U图象如图乙所示,则小灯泡的额定功率为 W,滑动变阻器的最大阻值为 Ω。
      三.实验探究题(共3小题)
      40.(2025•宁德二模)某实验小组参加学校项目化学习挑战赛——设计制作“电热点火器”。
      【项目要求】“电热点火器”点燃棉花所用的时间越短,得分越高;
      【项目原理】根据Q=W=Pt,“电热点火器”产生相同热量,电功率越大,所需时间越短;
      【项目设计与实施】“电热点火器”的工作简化电路图如图甲所示;
      任务一:选择点火器中电热丝连接方案
      图乙是小组同学设计的电热丝连接的两种方案(两种方案中所用电热丝总长度相等,中间包裹等量的易燃棉花),根据项目原理,应选择方案 ;
      任务二:选择电热丝
      (1)实验小组设计如图丙的实验电路,对材料编号为A、B、C的电热丝(长度相等)的阻值进行测量,请根据电路图将实物图连接完整;
      (2)电热丝A连入电路,闭合开关,发现电流表有示数,电压表无示数,电路出现的故障可能是电热丝A ;
      (3)排除故障后,调节滑动变阻器,此时电压表示数为2V,电流表示数如图丁所示为 A,计算出电热丝A的阻值为 Ω,记录数据;重复以上步骤,再测出电热丝B、C的阻值并记录表格中;
      (4)根据表中测量结果,应选择材料编号为 电热丝;
      【项目优化】
      通过项目进一步实施,发现该电热点火器点燃棉花的时间偏长,请结合实际提出一条合理的改进措施 。
      41.(2025•厦门三模)实验小组在“测量小灯泡额定功率”的实验中,用到的实验器材有:电压恒定为6V的电源、电流表、电压表、额定电压为2.5V的小灯泡(正常发光时灯丝的电阻约为12Ω)、滑动变阻器、开关和若干导线。
      (1)请根据实验要求将图甲所示的电路连接完整,滑片向右移时灯变亮;
      (2)电路连接前,开关S应该要 ;
      (3)小组同学将电路连接无误后闭合开关,观察到小灯泡不亮且电流表有示数、电压表示无数,电路中只有一处故障,则故障可能是灯泡 ;
      (4)排除故障后,闭合开关,电压表示数为1.8V,此时应将滑动变阻器的滑片向 (选填“左”或“右”)移动,小灯泡正常发光时,电流表的示数如图乙所示,小灯泡的额定功率为 W;
      (5)小组同学测量另一个灯泡正常发光时的电功率,电压表意外损坏,经讨论后,选用阻值为R0的定值电阻进行实验,设计如图丙所示的电路,已知灯泡额定电压为U额,请将实验步骤补充完整:
      ①闭合开关S、S1、断开开关S2,移动滑动变阻器的滑片P,使电流表的示数为 ;
      ②保持滑动变阻器的滑片P不动,只闭合开关S、S2,读出电流表的示数为I;
      ③小灯泡正常发光时的电功率PL= (用U额、I、R0表示)。
      42.(2025•南安市模拟)小梦发现各种照明场所很少看到白炽灯,大部分为LED灯,是什么原因呢?猜测:LED灯比白炽灯更亮。小梦利用光敏电阻(随光照不同电阻不同)自制检测装置,测试盒进行实验。
      (1)检测装置制作:将电源、开关、电流表、光敏电阻等串联组成如图所示的检测电路。调试时,工作电路开关 ,检测电路开关闭合,当箱子密封和打开,发现电流表的示数由小变大,表明:光敏电阻阻值随光照强度的增大而 。
      (2)实施检测:
      ①先后把规格为“220V,8W”的LED灯和“220V, W”的白炽灯接入灯座。为使两灯正常发光,可调电源电压调整为 V。
      ②接入LED灯时,电流表示数为40mA;接入白炽灯时,电流表示数为4mA,得出结论: 。
      (3)进一步探究:多少瓦的白炽灯工作时的亮度相当于正常工作的8WLED灯的亮度呢?小梦将额定电压为220V大功率的白炽灯接入电路,由小到大调节电源电压,电流表的示数为 mA时,白炽灯的发光亮度与8W的LED灯相同。要知道此时白炽灯的实际功率,需在工作电路中接入合适的 表。
      四.解答题(共4小题)
      43.(2025•龙岩模拟)项目式学习小组利用气压传感器设计一款体重计,图甲是装置原理图,传感器置于密闭的气缸中,活塞与软绳、拉杆连接,电源电压恒为3V,活塞横截面积为5×10﹣2m2,拉杆、软绳与活塞的重及摩擦均不计。当人抓住拉杆并双脚缓慢离地静止时,通过观察电表读数可得出质量大小。已知气压传感器电阻R随气压p变化的规律图像如图乙所示。当地大气压为1.0×105Pa,求:
      (1)人未拉杆时,装置处于待机状态,此时气缸内气压是 Pa;
      (2)待机状态时电路消耗的功率;
      (3)根据题中条件推导出电流表示数I随人质量m变化的关系式。
      44.(2025•翔安区模拟)实践基地芒果获丰收,为筛选优质水果,设计自动筛选装置如图甲,检测装置电路图如图乙,电源电压恒为12V,电阻R0为20Ω,R为压敏电阻,其阻值随压力变化关系如图丙。当电路电流小于0.15A时,不达标的芒果将被推离传送带,达标芒果继续被传送到指定位置,实现自动筛选。请回答:
      (1)若R与R0阻值相等,R消耗的电功率。
      (2)此装置能筛选出重力至少为多大的芒果。
      (3)若想要筛选出最小重力为2N的芒果,你有什么建议?请写出必要的文字说明,计算过程及最后结果。
      45.(2025•三明一模)如图是小华为家里空调设计的自动控制电路简图。控制电路中,电源电压U=6V(电源电压可调),定值电阻R0=10Ω,Rt为热敏电阻,R1的阻值随温度变化关系如表所示。电压鉴别器可控制工作电路开关S的通断。当a、b间的电压Uab≥0.15V时,开关S接通,空调开始工作,空调额定制冷输入功率为1892W。求:
      (1)空调正常工作时,工作电路的电流。
      (2)当室内温度为20℃时,空调能否启动制冷?
      (3)为了省电节能,要求室内温度到达30℃时空调才启动制冷,请提出一种可行措施,并计算说明。
      46.(2025•泉州模拟)物理科创小组利用热敏电阻的阻值会随温度的升高而增大的特性,设计一种可测高温的温度计,简易电路图如图甲。电源电压恒为3V,电流表的量程为0~15mA,R0为调零电阻,热敏电阻Rt为温度计的测温探头,Rt的阻值随温度t的变化关系如图乙。使用前先对温度计进行调零,即将测温探头Rt置于0℃的环境中,调节R0的阻值,使电流表指针刚好满偏,此后保持R0的阻值不变。
      (1)求此时调零电阻R0的阻值。
      (2)当测温探头Rt的温度为600℃时,求电路的总功率。
      (3)写出电路电流I与测温探头Rt的温度t的关系表达式。
      (4)把电流表的刻度盘标注上对应的温度刻度值,如图丙,请标出电路电流为5mA时对应的温度值。
      五.计算题(共14小题)
      47.(2025•泉港区一模)如图是某加热座椅简化工作原理图。电源电压恒为12V,电阻R1阻值为12Ω。闭合开关S1和S2,电路处于加热状态,加热功率为18W;只闭合S1,电路处于保温状态。求:
      (1)加热时通过电阻R1的电流。
      (2)电阻R2的阻值。
      (3)保温10min电路产生的热量。
      48.(2025•洛江区模拟)如图甲所示为某品牌的电热水袋,图乙是它简易电路图,其铭牌如下表:水的比热容为4.2×103J/(kg•℃)
      (1)若热水袋内的水温是15℃,在额定电压下加热10min后,指示灯熄灭,求水吸收的热量;
      (2)正常工作时,热水袋从加热到指示灯熄灭时,电流所做的功;
      (3)当实际电压为200V时,该电热水袋的实际功率。
      49.(2025•泉州模拟)某款具有“低温”“中温”和“高温”三个挡位的电加热器,电路图如图。电源电压恒为220V,R1、R2是电热丝,R1=242Ω,R2=121Ω,S为选择开关,可选择不同挡位进行加热。求:
      (1)电加热器处于低温挡位时的工作电流。
      (2)选择开关S接触“3”“4”两个触点时,通电1min,电流产生的热量。
      (3)电加热器处于高温挡位时的功率。
      50.(2025•晋江市模拟)如图,R1、R2为定值电阻,其中R2=6Ω,电源电压为12V,只闭合开关S1时,电路中的电流为1A。求:
      (1)R1的阻值。
      (2)当开关S1、S2都闭合时,电路的总电流。
      (3)当开关S1、S2都闭合时,电路消耗的电功率。
      51.(2025•南安市模拟)如图所示的电路中,电源电压保持不变。电阻R1的阻值为10Ω,只闭合开关S1,电流表A1的示数为0.3A。求:
      (1)电源电压。
      (2)再闭合开关S2,电流表A2的示数变化了0.1A,电阻R2的阻值。
      (3)两开关均闭合,通电1min,整个电路消耗的电能是多少?
      52.(2025•龙岩模拟)如图所示的是某款两挡电热器的简化电路,R1、R2为阻值一定的电热丝,R1=550Ω,R2=55Ω,该电热器接入电压为220V的电路中。求:
      (1)低温挡时电路中的电流。
      (2)高温挡时电热器的电功率。
      (3)电热器以高温挡工作10min,消耗的电能。
      53.(2025•宁德二模)如图所示,电源电压6V,灯L标有“6V,6W”的字样。开关S闭合时,电流表示数为3A。求:
      (1)灯L正常工作时的电流;
      (2)R的阻值;
      (3)持续工作1min电路消耗的总电能。
      54.(2025•漳州模拟)如图甲所示是家用3D打印机,分快慢两挡。其加热部分的简化电路图如图乙所示,R1=R2=880Ω。工作时,3D打印机通过加热,挤出热熔的树脂,然后迅速冷却,固化成形。闭合开关S、S1,使用快挡打印该模具用时10min,耗材0.1kg,材料温度从20℃加热到120℃。树脂的比热容为1.5×103J/(kg•℃)。求此过程中:
      (1)通过R1的电流;
      (2)打印机消耗的电能;
      (3)树脂吸收的热量。
      55.(2025•涵江区模拟)如图甲所示为一款紫砂电饭锅,图乙所示为其工作原理图,它能够实现高温、中温和低温三种加热功能。它在低温挡工作时的电功率为176W,中温挡工作时的电功率为880W。[c水=4.2×103J/(kg⋅℃)]
      (1)电饭锅在低温挡工作时,电路中的电流;
      (2)R2的阻值;
      (3)电饭锅在高温挡工作时的电功率;
      (4)若不计热量损失,电饭锅使用高温挡加热,使2.2kg水从20℃升高到100℃,需要多长时间?
      56.(2025•集美区二模)如图(a)是一款额定电压为220V的艾灸理疗毯,它的工作电路如图(b)所示。R1和R2为发热电阻丝(不考虑温度对电阻的影响),旋钮开关S置于“2和3”接线柱时处于低温挡,功率为22W,置于“3和4”接线柱时处于高温挡,功率为110W。艾灸理疗毯正常工作时,求:
      (1)低温挡工作时的电流;
      (2)发热电阻丝R2的阻值;
      (3)高温挡工作10min,整个电路产生的热量。
      57.(2025•泉州模拟)图甲是某款鸡蛋孵化器,具有“保温”和“加热”两个挡位,简化电路如图乙,电源电压恒为220V,S1为温控开关,R1、R2为加热电阻,其阻值不随温度变化,保温挡功率为22W,加热挡功率为110W。求:
      (1)孵化器处于保温挡位时的工作电流。
      (2)孵化器处于加热挡位时,工作5min消耗的电能。
      (3)R1、R2的阻值。
      58.(2025•莆田模拟)小新家楼顶上装有底面积为2m2的柱形水箱,如图甲。水箱内装有底面积为10cm2的实心长方体细杆,细杆上方固定在力敏电阻R上,已知定值电阻R0=6Ω。往水箱里面注水,细杆对力敏电阻的作用力F与力敏电阻R的关系如下表,细杆对力敏电阻的作用力F随注水质量m变化的关系如图乙。求:
      (1)当工作电路的电动水泵工作时,电路中的电流为5A,则该电路的电功率;
      (2)当水箱中装满水,控制电路的电流为0.6A时,电磁铁恰好能将衔铁释放,电动水泵停止转动,求此时细杆受到的浮力(电磁铁线圈电阻忽略不计);
      (3)上述注水过程中,当细杆对力敏电阻的作用力F为4N时,水箱底部受到水的压力。
      59.(2025•厦门三模)某校为草坪设计了一个自动注水喷淋系统,其电路设计如图所示。控制电路电源电压U1=12V,R0为定值电阻,RN为力敏电阻,电磁铁线圈电阻忽略不计;力敏电阻RN放置于水箱底部,其阻值随水位变化关系如图表。工作电路包括注水系统和喷淋系统,其电源电压U2=220V;圆柱体水箱底面积S=0.4m2,当水箱内的水位上升到2m时,通过电磁铁线圈的电流为0.12A,衔铁恰好被吸下,注水系统停止工作,此时电流表示数I1=1.0A;当水位下降到1m时,衔铁恰好被拉起,注水系统开始给水箱注水,此时电流表示数I2=1.5A。求:
      (1)当水位达到2m时,水对箱底的压强;
      (2)定值电阻R0的阻值;
      (3)当水位下降到1m时,控制电路的电流;
      (4)喷淋系统给草坪喷水,已知每秒钟喷水0.001m3;当水位下降到1m时,每秒钟注水0.005m3,则水位从1m到2m工作电路消耗的电能。
      60.(2025•思明区校级模拟)如图甲是蜜柚自动筛选仪,电源电压为24V,R0=30Ω,力敏电阻R的阻值随质量变化关系如图乙所示。传送带上的柚子经过检测点时,使力敏电阻R的阻值发生变化,AB间的电压也随之发生改变,当R0两端电压UAB≤9V时,机械装置启动,将质量不达标的柚子推出,实现自动筛选。求:
      (1)当检测点上没有柚子时,电路的电流;
      (2)当检测点上没有柚子时电路的总功率;
      (3)该装置能够剔除的柚子的质量范围;
      (4)不同等级的柚子筛选的质量标准是不同的,若顶级的柚子质量应达到1.25kg以上,为了达到这一标准(不改变力敏电阻R),R0应更换为多大的定值电阻。
      考点17 电流做功与电功率
      参考答案与试题解析
      一.选择题(共25小题)
      一.选择题(共25小题)
      1.(2025•南安市模拟)如图甲,电源电压恒定,将滑动变阻器的滑片P从最右端开始移动至灯泡正常发光为止;根据电流表和电压表的示数绘制I﹣U关系图像如图乙。则( )
      A.曲线b是灯泡的I﹣U图像
      B.电源电压为12V
      C.灯泡的额定电压为3V
      D.灯泡的额定功率为4.8W
      【答案】D
      【解答】解:A.由图甲可知,电压表V2测的是滑动变阻器的电压,V1测的是灯泡的电压。当滑片从滑动变阻器最右端向左移动时,滑动变阻器的电阻减小,分得的电压减小,故V2的示数减小,根据串联电路的电压规律知,V1的示数增大。根据欧姆定律,此时电路中的电流变大,由图乙可以判断,曲线a表示电压表V1示数与电流表示数变化的关系图象,曲线b表示电压表V2示数与电流表示数变化的关系图象,故A错误。
      B.由图乙可知,滑片在最右端时,电流为0.2A,此时V1的示数为2V,V2的示数为9V,所以电源电压U=U1+U2=2V+9V=11V,故B错误;
      C.由题意知,滑动变阻器的滑片P从最右端开始移动至灯泡正常发光为止,可知当电流值为0.6A时小灯泡正常发光,由图乙可知,此时滑动变阻器两端的电压为3V,所以灯泡的额定电压为:U额=11V﹣3V=8V,故C错误,
      D.灯泡正常发光时的电流为0.6A,由C知,额定电压为8V,所以额定功率P额=U额I额=8V×0.6A=4.8W,故D正确。
      故选:D。
      2.(2025•石狮市一模)如图所示,这是创新小组自制的肺活量检测装置的原理图。其中电源电压不变,R1是定值电阻,R2是滑动变阻器。检测时,被检人员向气球中吹气,气球膨胀带动隔板和滑片P向上运动,肺活量检测装置的显示仪的示数将会变大。下列有关说法正确的是( )
      A.肺活量检测装置的显示仪是电压表改装而成的
      B.定值电阻R1在电路中不起作用,可以去除
      C.向气球中吹气时,电压表示数与电流表示数的比值变小
      D.向气球中吹气时,电路消耗的总功率变小
      【答案】C
      【解答】解:A.由电路图可知,闭合开关S后,定值电阻R1与滑动变阻器R2串联,电压表测R2两端的电压,电流表测电路中的电流;吹气时,气球胀大,隔板向上运动,变阻器R2接入电路中的电阻变小,电路总电阻变小,根据欧姆定律可知,电路中电流的变大,电流表示数变大;根据U=IR知,定值电阻R1两端的电压变大,根据串联电路的电压规律可知,变阻器R2两端的电压变小,即电压表的示数变小,肺活量检测装置的显示仪是电流表改装而成的,故A错误;
      B.当R2的电阻很小时,R1可以起到保护电路的作用,所以电路中的R1不能去除,故B错误;
      C.根据R=UI可知,电压表示数与电流表示数的比值表示滑动变阻器的电阻大小,变阻器R2接入电路中的电阻变小,该比值减小,故C正确;
      D.根据P=UI知,电路消耗的电功率变大,故D错误。
      故选:C。
      3.(2025•福建模拟)小福家的电能表表盘如图所示,下列说法正确的是( )
      A.电能表是测量电功率的仪表
      B.电能表的示数为45566kW•h
      C.脉冲灯闪烁频率越快,说明消耗电量越多
      D.消耗0.5kW•h电能,脉冲灯闪烁800次
      【答案】D
      【解答】解:A、电能表是测量消耗电功的仪表,不是电功率,故A错误;
      B、电能表的最后一位数是小数,单位是kW•h,图示电能表的示数为4556.6kW•h,故B错误;
      C、电能表脉冲灯闪烁的快慢反映了做功的快慢,不是消耗电量的多少,故C错误;
      D、1600imp/(kW•h)表示电路中用电器每消耗1kW•h的电能,电能表的脉冲灯闪烁1600次,消耗0.5kW•h电能,脉冲灯闪烁的次数为800,故D正确。
      故选:D。
      4.(2025•厦门模拟)当手机电量所剩无几时,通常可设置成省电模式来延长续航时间。该操作可以( )
      A.增大电池电压B.增强散热能力
      C.减小总功率D.减小总电阻
      【答案】C
      【解答】解:当手机“电量”所剩无几时,即W一定,由P=Wt可得,W=Pt,要延长使用时间t,则减小总功率P,因此手机的“省电模式”来是通过减小总功率的方式来延长使用时间的。
      故选:C。
      5.(2025•漳州一模)如图E为电压可调的电源,R为定值电阻,电子元件D有稳压作用使UD保持不变。U总为电源电压(U总≥UD),I为电路电流,P为定值电阻R的电功率,下列图像合理的( )
      A.B.
      C.D.
      【答案】B
      【解答】解:AB、闭合开关,两电阻串联接入电路,根据串联电压规律结合欧姆定律可得通过电路的电流I=U总-UDR=U总R-UDR,分析函数关系可知I与U总是一次函数,故A错误,B正确;
      CD、定值电阻R的电功率P=UR2R=(U总-UD)2R=U总2-2U总UD+UD2R,分析函数关系可知P与U总是二次函数,故CD错误。
      故选:B。
      6.(2025•龙岩一模)“干簧管”为磁敏开关,当磁体靠近时簧片磁化相吸接通电路。如图所示,闭合开关S,电路稳定后移去磁体,则( )
      A.电流表示数变小,电压表示数变大
      B.电流表示数变小,电压表示数不变
      C.电阻R1功率变小,电路总功率变小
      D.电阻R2功率变大,电路总功率变大
      【答案】C
      【解答】解:闭合开关S,电压表测量电源电压,当磁体靠近“干簧管”时簧片磁化相吸接通电路,定值电阻R2和电流表被短路,只有定值电阻R1接入电路中。
      AB.电路稳定后移去磁体,“干簧管”磁敏开关断开,定值电阻R2和电流表正常工作,电流表测量电路中的电流,此时电路R1与R2串联,根据I=UR可知,电流表示数相对于被短路时变大,由于电源电压不变,所以电压表示数不变,故AB不符合题意;
      CD.根据串联电路的电阻特点可知,电路中的总电阻变大,根据欧姆定律可知,电路中的电流变小,由P=UI可知,电路总功率变小;由串联电路电流处处相等的特点,通过电阻R1的电流变小,由P=I2R1可知,电阻R1功率变小,故C符合题意,D不符合题意。
      故选:C。
      7.(2025•龙岩模拟)定值电阻R1与“40Ω,2A”的滑动变阻器R2接入电源电压不变的电路中,如图甲所示。移动滑动变阻器的滑片,滑动变阻器R2的电功率P与其接入电路的电阻R之间的关系图象如图乙所示。下列说法中( )
      ①当R2的电功率最大时,电路中的电流是0.6A
      ②当滑片P在最左端时,电路的总功率最大
      ③R2=10Ω时电路中的电流与R2=40Ω时的电流相等
      ④定值电阻R1的阻值是20Ω
      A.①②④正确B.①③④正确C.①②③正确D.②③④正确
      【答案】A
      【解答】解:①当R2的电功率最大时,根据P=I2R可知电路中的电流是I=PR=7.2W20Ω=0.6A,故①正确;
      ②当滑片P在最左端时,滑动变阻器接入电路的阻值最小,根据P=U2R可知电路的总功率最大
      ,故②正确;
      ③④利用图中(10,6.4)和(40,6.4)两个点,根据电功率公式P=I2R推导得到I=PR,代入得到两个点对应的电流分别为0.8A和0.4A,R2=10Ω时电路中的电流与R2=40Ω时的电流不相等;故③错误;
      可以列出电源电压不变的方程:0.8A×(10Ω+R1)=0.4A×(40Ω+R1),解出R1=20Ω,代入原方程得出电源电压U=24V;故④正确;
      故选:A。
      8.(2025•宁德二模)某电饭锅简化电路如图甲所示,具有高温挡和低温挡两个工作挡位,其中R2=24R1,高温挡的功率为1100W;电能表表盘参数如图乙,电饭锅单独接在家庭电路中,则( )
      A.R2的电阻为1100Ω
      B.低温挡的功率为440W
      C.低温挡时的电流为0.2A
      D.高温挡工作0.5h电能表表盘转400转
      【答案】C
      【解答】A.由P=U2R可知,电压不变时,电功率和电阻为反比,高温挡位的电阻较小,此时电路中只有R1,根据电功率公式计算可知R1=U2P=(220V)21100W=44Ω,所以R2=44Ω×24=1056Ω,故A错误。
      B.由P=U2R可知,电压不变时,电功率和电阻为反比,低温挡位的电阻较大,总电阻R=R1+R2=44Ω+1056Ω=1100Ω,低温挡的功率P=U2R=(220V)21100W=44W,故B错误。
      C.由B分析可知,低温挡的总电阻为1100Ω,电压为220V,根据欧姆定律计算低温挡的电流I=UR=220V1100Ω=0.2A,故C正确。
      D.高温挡的功率为1100W,工作0.5h消耗的电能W=Pt=1.1kW×0.5h=0.55kW•h,由电能表规格可知,消耗0.55kW•h,电能表转n=0.55kW•h×800r/(kW•h)=440r,故D错误。
      故选:C。
      9.(2025•莆田模拟)如图所示,电源电压恒为12V,R0=20Ω,滑动变阻器的规格为“20Ω,1A”,电流表的量程为“0~3A”,小灯泡上标有“4V,2W”的字样,灯丝电阻保持不变,为保证电路各元件正常安全使用,则( )
      A.当闭合S,断开S1、S2时,滑动变阻器接入电路的最小值是12Ω
      B.当闭合S,断开S1、S2时,滑动变阻器的电功率最大值为4.5W
      C.当S、S1、S2都闭合时,电路消耗的总功率最大值为19.2W
      D.当S、S1、S2都闭合时,滑动变阻器的阻值取值范围是16Ω~20Ω
      【答案】C
      【解答】解:AB、当S闭合,S1、S2都断开时,小灯泡与滑动变阻器串联接入电路;由电功率公式可知:小灯泡正常发光时电流I额=P额U额=2W4V=0.5A,
      为保证电路安全,该串联电路最大电流Imax=I额=0.5A,此时滑动变阻器接入电路阻值最小;
      由串联电路电压规律可知:滑动变阻器两端电压UP=U﹣U额=12V﹣4V=8V;
      由欧姆定律可知:滑动变阻器接入电路最小阻值Rmin=UPImax=8V0.5A=16Ω;
      小灯泡的电阻:RL=U额I额=4V0.5A=8Ω,
      滑动变阻器的功率:
      P滑=I2R滑=(URL+R滑)2R滑=U2R滑(RL+R滑)2=U2R滑(R滑-RL)2+4R滑RL=U2(R滑-RL)2R滑+4RL,
      若R滑=RL=8Ω时,P滑最大,最大值为P滑=U24RL=(12V)24×8Ω=4.5W,
      但此时小灯泡和滑动变阻器平分电源电压,UL′=6V>4V,小灯泡会烧坏,所以滑动变阻器的最大功率不是4.5W,故AB错误;C、当S、S1、S2都闭合时,小灯泡被短路,定值电阻R0与滑动变阻器并联接入电路,电流表测量干路电流,
      通过定值电阻的电流为I0=UR0=12V20Ω=0.6A,
      因为电流表量程为0~3A,滑动变阻器允许通过的最大电流为1A,所以干路中的最大电流I并=0.6A+1A = 1.6A,
      电路消耗的总功率最大值P并=UI并=12V×1.6A=19.2W,故C正确。
      D、当S、S1、S2都闭合时,小灯泡被短路,定值电阻R0与滑动变阻器并联接入电路,电流表测量干路电流;
      滑动变阻器的规格为“20Ω,1A”,所以通过滑动变阻器的最大电流为1A,
      滑动变阻器接入并联电路的最小阻值RP最小=UIP最大=12V1A=12Ω;
      滑动变阻器接入电路的阻值越大,电路中的总电流越小,所以滑动变阻器的阻值取值范围是12Ω~20Ω,故D错误。
      故选:C。
      10.(2025•思明区模拟)如图所示是电工师傅常用的导线连接方式,对该连接方式的作用分析错误的是( )
      A.防止导线松动脱落
      B.增大连接处导线电阻
      C.减小连接处导线两端电压
      D.减少连接处导线产生的热量
      【答案】B
      【解答】解:AB、由图可知,该连接方式比较牢固,可以防止导线松动脱落,连接处横截面积较大,可以减小连接处导线电阻,故A正确、B错误;
      C、由U=IR可知,在电流相同时,可以减小连接处导线两端电压,故C正确;
      D、由焦耳定律Q=I2Rt可知,该方式减小了连接处的电阻,可以减少连接处导线产生的热量,故D正确。
      故选:B。
      11.(2025•思明区模拟)如图甲所示,电源电压恒定,定值电阻R2为10Ω。闭合开关S,滑动变阻器R1的滑片P从b点滑到a点(a、b不是滑动变阻器的两端)两个电压表示数随电流表示数的变化如图乙所示,同时,定值电阻R2的电功率变化了0.7W。则下列说法中正确的是( )
      A.电源电压为12V
      B.滑片P置于a点时,电流表示数为0.4A
      C.滑片P置于a点时,滑动变阻器R1的阻值为20Ω
      D.滑片P置于a点时,定值电阻R2的功率为0.2W
      【答案】B
      【解答】解:A、闭合开关,两电阻串联接入电路,电压表V1测滑动变阻器两端的电压,电压表V2测定值电阻两端的电压,电流表测通过电路的电流;
      滑动变阻器的滑片P从b点滑到a点,由图可知滑动变阻器接入电路的电阻变小,根据串联分压原理可知滑动变阻器两端的电压变小,串联电路总电压等于各部分电压之和,则定值电阻两端的电压变大,串联电路总电阻等于各部分电阻之和,所以电路总电阻变小,根据欧姆定律可得通过电路的电流变大,由图可知滑动变阻器的滑片在b点时,通过电路的电流为0.3A,此时两电阻两端的电压相等,根据欧姆定律可得定值电阻两端的电压:U2=IbR2=0.3A×10Ω=3V,
      则电源电压:U=U1+U2=3V+3V=6V,故A错误;
      BCD、此时定值电阻消耗的电功率:P2=U2I=3V×0.3A=0.9W,
      滑动变阻器R1的滑片P从b点滑到a点,接入电阻的总电阻变小,根据欧姆定律可知电路电流变大,根据P=I2R可知定值电阻消耗的电功率变大,定值电阻R2的电功率变化了0.7W,则滑片在a端时,定值电阻消耗的电功率P2′=0.9W+0.7W=1.6W,
      根据P=I2R可知此时电路电流Ia=P2'R2=1.6W10Ω=0.4A;
      根据欧姆定律可知总电阻R=UIa=6V0.4A=15Ω,
      根据电阻串联的特点可知滑动变阻器接入电路的阻值R1=R﹣R2=15Ω﹣10Ω=5Ω;
      故B正确、CD错误。
      故选:B。
      12.(2025•涵江区模拟)小叶设计了一个如图所示的体温计电路图,用电表示数大小反映温度高低,热敏电阻R1的阻值随温度的升高而增大,定值电阻R2起保护电路的作用。下列说法正确的是( )
      A.显示仪表是由电流表改装的
      B.温度降低时,电路总功率变小
      C.温度升高时,R1的电功率变大
      D.温度降低时,R2的电功率变大
      【答案】D
      【解答】解:A、由图可知,该电路为串联电路,由于电表并联在热敏电阻R1的两端,该电表为电压表,故A错误;
      B、热敏电阻R1的阻值随温度的升高而增大,温度降低时,热敏电阻的阻值变小,串联电路的总电阻变小,电路中的电流变大,电源电压不变,根据P=UI可知,电路消耗的总功率变大,故B错误;
      C、R1的功率表达式为:P1=I2R1=(UR1+R2)2R1=U2R1R12+2R1R2+R22=U2R12+2R1R2+R22R1=U2(R1-R2)2+4R1R2R1=U2(R1-R2)2R1+4R2,由上式可知,当R1>R2时,随温度降低,R1变小,R1﹣R2的值变小,P1变大,当R1<R2时,随温度降低,R1变小,(R1﹣R2)2的值变大,P1变小,故C错误;
      D、热敏电阻R1的阻值随温度的升高而增大,温度降低时,热敏电阻的阻值变小,串联电路的总电阻变小,电源电压一定,由欧姆定律可知,电路中的电流变大,根据P=I2R可知,R2的电功率变大,故D正确。
      故选:D。
      13.(2025•石狮市模拟)物理实验小组设计了如图甲所示的模拟调光灯电路,电源两端电压恒定。闭合开关S后,将滑动变阻器RP的滑片P从最右端向左移动,直至小灯泡L两端的电压达到额定电压。此过程中,通过小灯泡的电流与其两端电压的关系,以及通过滑动变阻器的电流与其两端电压的关系如图乙所示。下列说法正确的是( )
      A.电源电压为6V
      B.小灯泡正常发光时的电阻为12.5Ω
      C.此过程中,滑动变阻器接入电路的最小阻值为10Ω
      D.此过程中,电路总功率的最大值为1W
      【答案】D
      【解答】解:由图甲可知,灯泡与滑动变阻器串联,电流表测电路中的电流;
      A、由串联电路的分压原理可知,滑动变阻器接入电路的电阻增大时,滑动变阻器两端电压的增大,由欧姆定律可知,此时电路中电流的减小,则通过滑动变阻器的电流随着其两端电压的增大而减小,因此图线②表示的是通过滑动变阻器的电流与其两端电压的关系;由串联电路的电压特点可知,此时灯泡两端的电压增大,则通过灯泡的电流随着其两端电压的增大而增大,因此图线①表示的是通过灯泡的电流与其两端电压的关系,由P=UI可知,电源电压一定时,电路中的电流最大时,电路的总功率最大,由串联电路的电压特点可知,电源电压:U=UL大+U滑小=2.5V+1.5V=4V,故A错误;
      B、灯泡正常发光时电路中的电流最大,由图乙可知,电路中的最大电流为0.25A,此时灯泡两端的电压为2.5V,由欧姆定律可知,灯泡正常发光时的电阻:RL=UL大I大=Ω,故B错误;
      C、由欧姆定律可知,滑动变阻器接入电路的电阻最小时电路中的电流最大,由图乙可知,此时滑动变阻器两端的电压为1.5V,由欧姆定律可知,滑动变阻器接入电路的最小阻值:R小=U滑小I大=Ω,故C错误;
      D、电路总功率的最大值:P=UI=4V×0.25A=1W,故D正确。
      故选:D。
      14.(2025•海沧区二模)氮化镓(GaN)是一种新型半导体材料,将氮化镓应用于手机充电器中,可以实现“超级快充”。与传统充电器相比,氮化镓充电器的主要优势是( )
      A.电流更大,功率更大B.电阻更小,发热更多
      C.电压更高,充电更慢D.电流更小,充电更快
      【答案】A
      【解答】解:氮化镓(GaN)是一种新型半导体材料,将氮化镓应用于手机充电器中,可以实现“超级快充”,主要优势是电流更大,功率更大,充电更快,故A正确、CD错误;
      氮化镓(GaN)是半导体材料,电阻小,根据Q=I2Rt可知,发热更少,故B错误。
      故选:A。
      15.(2025•海沧区二模)如图甲所示,电源电压保持不变,R0为定值电阻,R为滑动变阻器。当滑片P由b端移动到a端的过程中,滑动变阻器的电功率P和电流I的关系如图乙所示。以下说法正确的是( )
      A.R0的阻值为20Ω
      B.电源电压为12V
      C.滑动变阻器的最大阻值为10Ω
      D.整个电路的最大电功率为15W
      【答案】B
      【解答】解:AB、滑片在b端电阻最大,电流中电流最小,根据串联电路电压规律得电源电压为:
      U=U滑1+U0=P1I1+I1R0=2W0.2A+0.2A×R0①,
      滑片在ab之间某点时,由图乙可知此时电流为0.4A,滑动变阻器的功率为3.2W,根据串联电路电压规律得电源电压为:
      U=U滑2+U01=P2I2+I2R0=+0.4A×R0②,
      解①②得,R0=10Ω,则电源电压为:
      U=U滑1+U0=P1I1+I1R0=2W0.2A+0.2A××10Ω=12V,故A错误,B正确;
      C、滑片在b端电阻最大,电流中电流最小,由图乙可知最小电流为0.2A,滑动变阻器功率为2W,根据欧姆定律可知滑动变阻器的最大阻值为:
      Rb=PbIb2=2W(0.2A)2=50Ω,故C错误;
      D、当滑片P在a端时,电路中的电流最大,电路消耗的电功率最大,最大电功率:P最大=U2R0=(12V)210Ω=14.4W,故D错误。
      故选:B。
      16.(2025•石狮市一模)科学小组设计了测量拉力大小的仪器,其原理如图甲所示。电源电压为9V,定值电阻R1为10Ω,电流表量程为0~0.6A,电压表量程为0~15V,滑动变阻器R2标有“20Ω 1A”字样,其接入电路的阻值随拉力大小的变化如图乙所示。初始状态下弹簧处于自然长度,滑动变阻器的滑片置于a端,在向右缓慢拉动拉环的过程中,下列分析正确的是( )
      A.R1的电功率变小
      B.电压表、电流表的示数均变大
      C.当电流表示数为0.5A时,所测拉力为60N
      D.在保证电路各元件安全的情况下,所测拉力的最大值为100N
      【答案】C
      【解答】解:分析电路可知,R1、R2串联,电压表测R2电压,电流表测电路电流。
      AB.在向右缓慢拉动拉环的过程中,R2阻值变小,则总电阻变小,根据I=UR,电流表的示数变大,由U=IR可知:R1电压变大,根据串联分电压规律U2=U总﹣U1,则电压表示数减小,根据由P=I2R可,R1的电功率变大,故AB错误;
      C.当电流表示数为0.5A时,总电阻为R总=UI=9V0.5A=18Ω
      则此时R2阻值为R2=R总﹣R1=18Ω﹣10Ω=8Ω
      由乙图可知,当R2阻值为8Ω时,拉力为60N,故C正确;
      D.电流表量程为0~0.6A,则电流最大为0.6A时,拉力最大。此时总电阻为R总'=UI'=9V0.6A=15Ω
      此时R2阻值为R2'=R总'﹣R1=15Ω﹣10Ω=5Ω
      由乙图可知,当R2阻值为5Ω时,拉力在70N到80N之间,所以所测拉力的最大值不为100N,故D错误。
      故选C。
      17.(2025•厦门模拟)如图为某恒温箱的工作原理图,通过控制温控开关S1可实现“保温”“加热”两个挡位间的切换。R1、R2是电热丝,R1:R2=4:1。恒温箱工作时,将箱体两气孔封闭,闭合开关S,S1置于“加热”挡,当箱内温度升高至设定的恒温温度后、S1置于“保温”挡。下列说法正确的是( )
      A.S1置于触点1时为“加热”挡
      B.箱体气孔封闭会增大电功率
      C.保温挡与加热挡功率之比为1:5
      D.适当减小R2可以提高恒温温度
      【答案】C
      【解答】解:A、由图可知,当开关S2置于2、3时,R1、R2并联,根据并联电路的特点可知,此时电路的总电阻最小,由P=U2R可知,电路的总功率最大,恒温箱处于加热挡;
      当开关S1置于1时,只有R1工作,电路的总电阻最大,总功率最小,恒温箱处于保温挡,故A错误;
      B、由P=U2R可知,恒温箱功率只与电源电压和电路中的电阻有关,箱体气孔封闭不会改变电源电压和电路中的电阻,所以不会使恒温箱的功率发生变化,故B错误;
      C、假设电热丝R2=R,则电热丝R1=4R,
      恒温箱的加热挡功率:P加热=U2R1+U2R2=U24R+U2R=5U24R,
      保温挡功率:P保温=U2R1=U24R,
      则保温挡与加热挡功率之比:P保温:P加热=U24R:5U24R=1:5,故C正确;
      D、由P=U2R可知,适当减小R2可以最大恒温箱的功率,但是当箱内温度升高至设定的恒温温度后,S1会置于保温挡,所以不会提高恒温温度,故D错误。
      故选:C。
      18.(2025•洛江区模拟)如图所示的电路中,电源电压不变,当S1闭合、S2断开时,甲、乙是电流表,I甲:I乙=1:4,此时电路的总功率为P1;当S1、S2都闭合时,甲、乙是电压表,此时电路的总功率为P2,则下列说法正确的是( )
      A.电阻大小之比R1:R2=3:1
      B.总功率之比P1:P2=9:4
      C.当S1闭合、S2断开时,通过R1和R2电流之比为I1:I2=1:3
      D.当S1、S2都闭合时,甲、乙电压表示数之比U甲:U乙=4:3
      【答案】D
      【解答】解:(1)当S1闭合、S2断开时,甲、乙是电流表,R1、R2并联,甲测R2支路电流,乙测干路电流,
      因并联电路中干路电流等于各支路电流之和,
      所以,通过R1和R2电流之比:
      I1I2=I乙-I甲I甲=4-11=31,故C错误;
      因并联电路中各支路两端的电压相等,
      所以,由I=UR可得,两电阻的阻值之比:
      R1R2=UIR1UIR2=I2I1=13,故A错误;
      此时电路的总功率:
      P1=U2R1+U2R2=U2R1+U23R1=4U23R1;
      (2)当S1、S2都闭合时,甲、乙都是电压表,R1、R2串联,甲电压表测电源的电压,乙电压表测R2两端的电压,
      因串联电路中电流处处相等,且总电阻等于各分电阻之和,
      所以,两电压表的示数之比:
      U甲U乙=I(R1+R2)IR2=R1+R2R2=1+33=43,故D正确;
      电路的总功率:
      P2=U2R1+R2=U2R1+3R1=U24R1,
      则P1P2=4U23R1U24R1=163,故B错误。
      故选:D。
      19.(2025•南安市模拟)如图甲,将石墨烯制成的湿敏电阻Rx附着在叶片上就可以从外部检测植物含水量的变化。电源电压恒定,R0为定值电阻,Rx的阻值随植物含水量的变化关系如图乙,以下说法正确的是( )
      A.电路中连接的定值电阻R0是多余的
      B.石墨烯的电阻随树叶的湿度增加而减小
      C.当树叶的湿度增加时,电压表的示数变小
      D.当树叶的湿度减小时,电路消耗的电功率变大
      【答案】D
      【解答】解:A、当Rx的阻值较小时,根据欧姆定律可知,电路中的电流会很大,电路中连接定值电阻R0可以起到保护电路的作用,故A错误;
      B、由图乙可知,Rx的阻值随植物含水量升高而变大,故B错误;
      C、当树叶的湿度增加时,Rx的阻值变大,根据串联电路的分压规律可知,其分担的电压变大,即电压表的示数变大,故C错误;
      D、当树叶的湿度减小时,Rx的阻值变小,电路中的总电阻变小,由I=UR可知电路中的电流变大,根据P=UI可知,电路消耗的总功率变大,故D正确。
      故选:D。
      20.(2025•泉港区一模)如图所示,R1、R2为长度相同、阻值不同的滑动变阻器。当滑动变阻器R1、R2的滑片均位于距右端总长度的14时,滑动变阻器R1消耗的功率是16W;当滑动变阻器均位于距右端总长度12时,滑动变阻器R1消耗的功率是18W,再将滑片R1、R2均滑至最左端时,R1消耗的功率应为( )
      A.12WB.16WC.24WD.32W
      【答案】B
      【解答】解:由图可知,两滑动变阻器串联,当滑动变阻器R1、R2的滑片均位于距右端总长度的14时,R1接入电路的阻值为R11=14R1,R2接入电路的阻值为R21=(1-14)=34R2,
      此时滑动变阻器R1消耗的功率:P11=I12R11=I12×14R1=16W……①
      当滑动变阻器均位于距右端总长度12时,R1接入电路的阻值为R12=12R1,R2接入电路的阻值为R22=(1-12)=12R2,
      时滑动变阻器R1消耗的功率:P12=I22R12=I12×12R1=18W……②
      由①②解得:I1I2=43,
      当滑动变阻器R1、R2的滑片均位于距右端总长度的14时,由串联电路的电阻特点和欧姆定律可知,电源电压:U=I1(R11+R21)=I1(14R1+34R2)……③
      当滑动变阻器均位于距右端总长度12时,由串联电路的电阻特点和欧姆定律可知,电源电压:U=I2(R12+R22)=I2(12R1+12R2)……④
      由③④解得:R2=13R1……⑤
      再将滑片R1、R2均滑至最左端时,R1接入电路的阻值为R1,R2接入电路的阻值为零,
      此时的电源电压:U=I3R1……⑥
      由③⑤⑥解得:I1I3=21,
      由P=UI=I2R可知,滑片R1、R2均滑至最左端时,R1消耗的功率与R1、R2的滑片均位于距右端总长度的14时R1消耗的功率之比:P11P13=I12R11I32R1=(I1I3)2×14R1R1=(21)2×14=11,
      则再将滑片R1、R2均滑至最左端时,R1消耗的功率:P13=P11=16W,故B正确。
      故选:B。
      21.(2025•晋江市模拟)小晋将电流表改装成电子拉力计,如图是其电路原理图。弹簧右端和金属滑片P固定在一起(弹簧的电阻不计),拉环不受拉力时,滑片P在a端,R0为定值电阻,下列说法正确的是( )
      A.定值电阻R0在电路中没有作用
      B.当不拉拉环时,R1接入阻值最小
      C.当拉环受到拉力变大时,电流表示数变小
      D.当拉环受到拉力变大时,电路的总功率变大
      【答案】D
      【解答】解:A、开关闭合后,外电路的电阻值不能是0,所以小明在电路中连入R0的目的是保护电路,故A错误;
      B、由图可知,R0与R1连入电路部分的电阻是串联,当拉环不受拉力时当滑片在R1的a端,此时R1的阻值全部接入电路,所以,R1接入阻值最大,故B错误;
      CD、当拉环受到拉力变大时,R1连入电路中的电阻变小,电路中的电阻变小,根据I=UR可知电路中的电流变大,即电流表示数变大;根据P=UI可知总电功率变大,故C错误,D正确。
      故选:D。
      22.(2025•泉州模拟)如图所示,电源电压恒为12V,灯泡L灯丝的阻值不随温度变化。闭合开关S后,灯泡L正常发光,当滑动变阻器接入电路的阻值为6Ω时,电流表A2的示数为2.5A。当滑动变阻器接入电路的阻值变为12Ω时,则( )
      A.电压表V的示数变为6V
      B.电流表A2的示数变为1A
      C.电路的总功率变为18W
      D.灯泡L的功率变为12W
      【答案】C
      【解答】解:A、由图可知,开关S闭合时,灯L与变阻器R并联,电压表测量电源电压,电流表A1测量通过L的电流,电流表A2测量干路电流;所以电压表的示数始终为12V,故A错误;
      B、当滑动变阻器接入电路的阻值为6Ω时,根据欧姆定律可得,通过变阻器的电流:IR=UR=12V6Ω=2A,
      由并联电路电流规律可得,灯泡中的电流:IL=I﹣IR=2.5A﹣2A=0.5A;
      当滑动变阻器接入电路的阻值变为12Ω时,根据欧姆定律计算变阻器中通过的电流I′R=UR'=12V12Ω=1A,
      由并联电路电流规律可得,干路的电流:I′=IL+I′R=0.5A+1A=1.5A,即电流表A2的示数变为1.5A,故B错误;
      C、当滑动变阻器接入电路的阻值变为12Ω时,电路的总功率:P=UI′=12V×1.5A=18W,故C正确;
      D、灯泡的电功率:PL=UIL=12V×0.5A=6W,故D错误。
      故选:C。
      23.(2025•泉州模拟)下列家用电器工作时,主要将电能转化为内能的是( )
      A.电铃B.电热毯C.洗衣机D.碎肉机
      【答案】B
      【解答】解:电铃的主要部件是电磁铁,通电后能产生磁,不是转化为内能;电热毯工作时主要把电能转化为内能;洗衣机、碎肉机的主要用电元件是电动机,工作时电能主要转化为机械能,故B正确。
      故选:B。
      24.(2025•泉州模拟)在物理学习中,估测是一种重要的能力。下面是某同学对一些物理量的估测,其中最符合实际的是( )
      A.我国家庭电路的电压是380V
      B.人体感觉比较舒适的温度约为35℃
      C.教室里日光灯的额定功率约为40W
      D.中学生正常步行的速度约为5m/s
      【答案】C
      【解答】解:A、我国家庭电路的电压是220V,故A错误;
      B、人体感觉比较舒适的温度约为23℃,故B错误;
      C、教室里日光灯的额定功率约为40W,故C正确;
      D、中学生正常步行的速度约为1.1m/s,故D错误。
      故选:C。
      25.(2025•泉州模拟)如图所示,是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置,两个透明容器中封闭着等量的空气,电路正确连接后,通电进行实验过程中,下列分析正确的是( )
      A.通电相同时间,两个容器中空气吸收的热量相同
      B.通电相同时间,A管中液面上升比B管的高
      C.通过左、右两容器中的电阻丝的电流大小相等
      D.左、右两容器中的电阻丝两端的电压大小相等
      【答案】C
      【解答】解:
      AB、两电阻丝串联,电流相同,根据Q=I2Rt可知,由于图中右边容器的电阻丝阻值较大,在相同时间内,电流在右容器中产生的热量较多,即B容器中空气吸收的热量多,B管液面上升得高,故AB错误;
      C、由图可知,两阻值不同的电阻丝串联,通过两电阻丝的电流大小相等,故C正确;
      D、两电阻丝串联,电流相同,左侧电阻阻值小于右侧电阻阻值,由U=IR可知,左侧容器中电阻丝两端的电压比右边容器中电阻丝两端的电压低,故D错误。
      故选:C。
      二.填空题(共14小题)
      26.(2025•龙岩模拟)如图甲所示电路,小灯泡的阻值不随温度变化,电流表A1的量程为0~3A,A2的量程为0~0.6A,闭合开关S,电压表V示数为12V,小灯泡正常发光。在电路安全的情况下最大范围调节滑动变阻器R的滑片,电流表A1示数与R连入的阻值的关系图象如图乙所示。则小灯泡的额定功率为 14.4 W,当滑动变阻器的滑片置于中点时,电流表A1的示数为 1.6 A。
      【答案】14.4;1.6。
      【解答】解:闭合开关S,灯泡和滑动变阻器R并联,电压表测电源电压,电流表A1测干路中的电流,电流表A2测通过滑动变阻器R的电流。已知电压表示数为12V,则并联电路两端的电压为12V;在电路安全的情况下,当通过滑动变阻器R的电流最大时干路电流最大,由于A2的量程为0~0.6A,所以,通过滑动变阻器R的最大电流为I滑最大=0.6A,根据图象可知电流表A1最大示数为1.8A,即干路最大电流I最大=1.8A,根据并联电路电流规律可知,通过灯泡的电流IL=I最大﹣I滑最大=1.8A﹣0.6A=1.2A
      则灯泡的额定功率P额=PL=UIL=12V×1.2A=14.4W
      根据图象可知干路最小电流I最小=1.4A,由并联电路的特点可知通过灯泡的电流不变,为1.2A,则通过滑动变阻器R的最小电流为
      I滑最小=I最小﹣IL=1.4A﹣1.2A=0.2A
      滑动变阻器R的最大阻值为
      R滑最大=UI滑最小=12V0.2A=60Ω
      当滑动变阻器的滑片置于中点时,则滑动变阻器R连入电路的阻值为
      R'=12R滑最大=12×60Ω=30Ω
      通过变阻器的电流
      I滑=UR'=12V30Ω=0.4A
      电流表A1的示数I=IL+I滑=1.2A+0.4A=1.6A
      故答案为:14.4;1.6。
      27.(2025•南安市模拟)小刚家有一台电风扇上的电动线圈电阻为2Ω,正常工作时通过的电流为10A。这台电风扇正常工作5min消耗的电能为 6.6×105 J,产生的热量为 6×104 J。
      【答案】6.6×105;6×104。
      【解答】解:家庭电路的电压为2220V;
      电风扇正常工作5min消耗的电能:
      W=UIt=220V×10A×5×60s=6.6×105J;
      产生的热量为:
      Q=I2Rt=(10A)2×2Ω×5×60s=6×104J。
      故答案为:6.6×105;6×104。
      28.(2025•龙岩一模)如图甲所示电路,电源电压保持不变,开关S闭合后,R1和R2消耗的电功率分别为P0和3P0,则R1:R2= 1:3 ;若将R1和R2按如图乙连接后,接到同一电源上,开关S闭合后,R1消耗的电功率为P1,则P1:P0= 16:1 。
      【答案】1:3;16:1
      【解答】解:
      电路为串联电路,根据串联电路电流处处相等的特点,结合P=I2R可知P1P2=I2R1I2R2=R1R2
      所以R1R2=P1P2=P03P0=13
      在图甲中,R1消耗的电功率分别为P0,根据串联分压原理可知R1R2=U1U2=13
      串联电路电源电压等于各用电器两端电压之和,所以R1两端的电压为14U,所以P0=(14U)2R1由图乙可知,电路为并联电路,根据并联电路各用电器两端电压相等等于电源电压,结合P=U2R可知P1P0=(U)2R1(14U)2R1=161。
      故答案为:1:3;16:1。
      29.(2025•厦门三模)如图所示电路,电源电压恒为4.5V,定值电阻R1为5Ω,滑动变阻器R2的规格为“20Ω 1A”,电压表量程为0~3V,电流表量程为0~0.6A,闭合开关,调节滑动变阻器,在不损坏各电路元件的前提下,电路消耗的最大功率是 2.7 W,变阻器R2的调节范围是 2.5Ω
      ~10Ω 。
      【答案】2.7;2.5Ω~10Ω。
      【解答】解:(1)电流表量程为0~0.6A,当电流表示数为最大Imax=0.6A时,电路消耗的功率最大,
      电路消耗的最大功率为:Pmax=UImax=4.5V×0.6A=2.7W,U为电源电压;
      (2)电路中电流最大为Imax=0.6A时,
      电路中的总电阻最小为:Rmin=UImax=Ω,
      滑动变阻器接入电路电阻最小为:R2min=Rmin﹣R1=7.5Ω﹣5Ω=2.5Ω,
      电压表量程为0~3V,当电压表的示数为最大U2max=3V时,滑动变阻器接入电路电阻最大,
      此时R1两端的电压为U1=U﹣U2max=4.5V﹣3V=1.5V,
      电路中的电流为:I=U1R1=1.5V5Ω=0.3A,
      滑动变阻器接入电路电阻为:R2max=U2maxI=3V0.3A=10Ω,
      变阻器R2的调节范围是:2.5Ω~10Ω;
      故答案为:2.7;2.5Ω~10Ω。
      30.(2025•集美区二模)随着技术的进步,新能源汽车环保、经济、高效等优点越来越受用户的欢迎。某新能源汽车的电源由8000节电池组成,电池组总质量为400kg,该电池的能量密度为150W•h/kg,如图,能量密度指电池可以充入的最大电能与其质量的比值。电池充电过程中,能量转化是电能转化为 化学 能。快充模式下,该车额定电压为400V,额定电流为150A,使其从20%的电量充到80%的电量,需要 0.6 h。
      【答案】化学;0.6。
      【解答】解:(1)电池充电过程中,发生化学变化,能量转化是电能转化为化学能;
      (2)该电池组最大储存电能W=400kg×150W•h/kg=60kW•h,
      其从20%的电量充到80%的电量,获得的电能W'=(80%﹣20%)W=60%×60kW•h=36kW•h,
      该车的额定功率P=UI=400V×150A=60kW,
      需要的充电时间h=WP=36kW⋅h60kW=0.6h。
      故答案为:化学;0.6。
      31.(2025•翔安区模拟)小华发现家里电能表的示数在40min内变化了1.2kW•h,则他家用电器的实际功率是 1800 W;如果电能表能正常工作的最大电流为10A,那么电路还能接入一个阻值 121 Ω的电饭锅。
      【答案】1800;121。
      【解答】解:
      (1)因为40min消耗的电能为1.2kW•h,
      用电器消耗的实际功率:
      P= Wt=1.2kW⋅h4060h=1.8kW=1800W。
      (2)电能表允许接的最大电功率为:P最大=UI最大=220V×10A=2200W,
      电路中接入电路电阻的功率为:
      P电饭锅=P最大﹣P=2200W﹣1800W=400W,
      接入电路电饭锅的电阻为:
      R=U2P电饭锅=(220V)2400W=121Ω。
      故答案为:1800;121。
      32.(2025•泉州模拟)图甲是某款能自动记录跳绳次数的计数器的简化电路,电源电压恒定不变,R1为定值电阻,R2为光敏电阻。当绳子挡住R2的光线时,R2的阻值会变大,AB间的电压发生变化,自动计数器计数一次。已知AB间的电压随时间变化关系如图乙所示,则当绳子挡住R2的光线时,AB间的电压为 1 V;计数器计数时与不计数时,R1的电功率之比为 1:9 。
      【答案】1;1:9。
      【解答】解:由甲图电路知,R1与R2串联,AB间电压为R1两端的电压。
      当绳子挡住 R2 的光线时,R2阻值变大,根据串联电路的分压原理,R1分得电压减小,R2 分得电压增大。
      由图乙可知,AB间电压较低时计数器会计数,所以当绳子挡住R2的光线时,AB间的电压为1V,
      AB间电压较高时计数器不计数,所以当绳子没挡住R2的光线时,AB间的电压为3V,
      则电路计数与不计数时,R1的功率之比为:P计P不计=U计2R1U不计2R1=U计2U不计2=(1V)2(3V)2=19;
      故答案为:1;1:9。
      33.(2025•洛江区模拟)为了估算家中功率约为1.5×10﹣3W的石英钟使用一节新的5号干电池能工作多少天。小敏将阻值R=1Ω的定值电阻接在一节新的5号干电池上进行放电实验,结果发现累计放电96min后电池失效,则电阻R在这段时间所做的功W= 12960 J;若电池在工作过程中电压保持不变,根据实验,估算该石英钟使用这种新的5号电池连续工作的时间为 144000 min。
      【答案】12960;144000。
      【解答】解:一节新的5号电池的电压为1.5V,电路中的电流为I=UR=1.5V1Ω=1.5A;
      电阻R在这段时间所做的功W=UIt=1.5V×1.5A×96×60s=12960J;
      该石英钟使用这种新的5号电池连续工作的时间为t=WP=12960J1.5×10-3W=8640000s=144000min。
      故答案为:12960;144000。
      34.(2025•同安区模拟)如图所示,电源电压可调,甲、乙可为电流表或电压表,电流表的量程均为0∼0.6A,电压表均为0∼3V,灯泡L1、L2分别标有“3V 0.9W”、“2.5V 1.25W”的字样(忽略灯丝电阻受温度的影响),当开关S闭合时,L1、L2都能发光,则甲表为 电压表 (选填“电流表”或“电压表”);当开关S断开时,确保电路安全且灯L1、L2都能发光,则乙表最大示数为 0.4A 。
      【答案】电压表;0.4A。
      【解答】解:根据题意可知,当开关S闭合时,L1、L2都能发光,乙并联在电源的两端为电压表,甲与灯泡L2并联,为电压表;
      若当开关S断开时,灯L1、L2都能发光,甲串联接入电路中,为电流表,测量的是干路中的电流;乙串联接入电路中,为电流表,测量的是灯泡L2的电流;
      并联电路中,各支路两端的电压相同;由于灯泡L1、L2分别标有“3V 0.9W”、“2.5V 1.25W”的字样,根据P=U2R可得:R1=U1额2P1额=(3V)20.9W=10Ω,R2=U2额2P2额=(2.5V)1.25W=5Ω;
      则电路中的总电阻R=R1R2R1+R2=10Ω×5Ω10Ω+5Ω=103Ω,
      由于甲电流表测量干路电流,根据电流表的量程可知干路电流最大为0.6A,
      根据欧姆定律可得并联电路两端的最大电压为:U=IR=0.6A×103Ω=2V,
      则L2的电流:I2=UR2=2V5Ω=0.4A。
      故答案为:电压表;0.4A。
      35.(2025•三明一模)好奇的小李用电水壶烧水4min,发现家中电能表的转盘刚好转过250r,如图所示。则该电水壶消耗的电能为 0.1 kW•h,其电功率为 1.5 kW。
      【答案】0.1;1.5。
      【解答】解:2500r/(kW•h)表示电路中用电器每消耗1kW•h电能,电能表的转盘转过2500转,
      则电能表的转盘刚好转过250r,电水壶消耗的电能:W=250r2500r/(kW⋅h)=0.1kW•h;
      电水壶的电功率:P=Wt=0.1kW⋅h460h=1.5kW。
      故答案为:0.1;1.5。
      36.(2025•晋江市模拟)如图甲,是研究功率随电流变化的实验电路图,电源电压不变,P0为R0的电功率,PR为滑动变阻器R的电功率,P总为电路总功率。图乙中a、b、c是通过实验数据作出的三条图线。根据图像可知,其中能反映电路总功率P总随I变化的关系图线是 a ,滑动变阻器R的最大电功率为 2.25 W。
      【答案】a;2.25。
      【解答】解:由P=I2R可知,定值电阻R0的发热功率P0与电流I是二次函数关系,则由图像可知,定值电阻R0的发热功率P0随电流I变化的关系图线是b,且定值电阻R0的最大功率P0=9W,此时电路中的电流I=3A,
      由P=I2R可得,电阻R0的阻值:
      R0=P0I2=9W(3A)2=1Ω;
      电源电压U不变,由P=UI可知,电源总功率P与电流I成正比,图像是一条倾斜的直线,
      由图像可知,电源总功率P随电流I变化的关系图线是a;
      由图像可知,电源总功率P=9W时,电流I=3A,
      由P=UI可得,电源电压:
      U=PI=9W3A=3V;
      图线a表示P﹣I图像,图线b表示P0﹣I图像,则图线c表示PR﹣I图像,
      设变阻器R消耗的电功率最大时,电路中的电流为I,
      因串联电路中总电压等于各分电压之和,
      所以,由I=UR可得,滑动变阻器两端的电压:
      UR=U﹣IR0=3V﹣I×1Ω,
      则滑动变阻器消耗的电功率:
      PR=URI=(3V﹣I×1Ω)I=3V×I﹣1Ω×I2=﹣1Ω×I2+3V×I=﹣1Ω×I2+3V×I﹣(32)2W+(32)2W=﹣(I-32A)2×1Ω+2.25W=2.25W﹣(I-32A)2×1Ω,
      所以,当I=32A时,滑动变阻器消耗的电功率最大,最大为2.25W。
      故答案为:a;2.25。
      37.(2025•泉州模拟)如图甲,电源电压恒定不变,闭合开关S,滑动变阻器的滑片P从B端移动到A端,灯泡L的U﹣I图像如图乙所示。当滑片P处于A端时,灯泡L正常发光。则灯泡L的额定功率为 9 W;滑动变阻器最大阻值为 10 Ω。
      【答案】9;10。
      【解答】解:当滑动变阻器的滑片P移到A端时,只有灯泡L接入电路,电压表的示数等于电源电压,由乙图知,电源电压等于9V;
      由图乙可知,当灯泡两端电压为9V时,通过灯泡的额定电流为1A,则小灯泡额定功率为:
      P=UI=9V×1A=9W;
      当滑动变阻器的滑片P移到B端时,变阻器连入电路中的电阻最大,电路中的电流最小,
      由乙图知,此时灯泡两端的电压为4V,电路中的电流I=0.5A,
      根据串联电路的电压特点可知,滑动变阻器两端的电压UR=U﹣UL=9V﹣4V=5V,
      通过变阻器的电流IR=I=0.5A,
      由R=UR可知,滑动变阻器的最大电阻为:R=URIR=5V0.5A=10Ω;
      故答案为:9;10。
      38.(2025•泉州模拟)如图1电路所示,R0=10Ω,滑动变阻器R的最大阻值为40Ω;电压表量程为0﹣3V、电流表量程为0﹣0.6A,灯L的I﹣U图像如图2所示。
      ①闭合S和S1,断开S2时,调节R其接入电路的阻值为10Ω,此时电流表示数为0.25A。电源电压为 4.5 V;
      ②闭合S、S2,断开S1,调节R,使电压表示数为2.5V,R消耗的功率为 0.5 W;
      ③在保证电路安全的前提下,当开关S、S1闭合时电路消耗的最小功率为P1,当开关S、S2关闭时电路消耗的最小功率为P2,则P1:P2= 4:3 。
      【答案】见试题解答内容
      【解答】解:①闭合S和S1,断开S2时,L和R串联,电流表测量电路电流,电压表测量R两端的电压,调节R,使其接入电路的阻值为10Ω,此时电流表示数为0.25A,
      从图中可知此时灯泡L两端的电压为2V,根据欧姆定律可知R两端的电压UR=IR=0.25A×10Ω=2.5V,串联电路总电压等于各部分电压之和,根据串联电路的电压特点可知电源电压U=2V+2.5V=4.5V;
      ②闭合S、S2,断开S1,R0和R串联,电压表测量R两端的电压,电流表测量电路电流,调节R,使电压表示数为2.5V,根据串联电路的电压特点可知R0两端的电压为:4.5V﹣2.5V=2V,根据欧姆定律可知I′=UR0R0=2V10Ω=0.2A,则R消耗的功率为PR=UR′I′=2.5V×0.2A=0.5W;
      ③在保证电路安全的前提下,当开关S、S1闭合时,L和R串联,电源电压不变,根据P=UI可知,电路中电流最小时,总功率最小,根据串联分压特点可知,此时滑动变阻器两端的电压最大为3V,灯泡两端的电压为:4.5V﹣3V=1.5V,从图中可知此时电路中电流为0.2A,电路消耗的最小功率为P1=UI″=4.5V×0.2A=0.9W;
      当开关S、S2闭合时,R0和R串联,同理可知此时R0两端的电压为1.5V,根据欧姆定律可知此时电路中的电流I″′=UR0'R0=1.5V10Ω=0.15A,
      电路消耗的最小功率为P2=UI″′=4.5V×0.15A=0.675W,
      则P1:P2=:3。
      故答案为:①4.5;②0.5;③4:3。
      39.(2025•石狮市一模)如图甲所示,电源电压保持不变,小灯泡的额定电压为12V,闭合开关S后,当滑片P从最右端滑到最左端的过程中,小灯泡的I﹣U图象如图乙所示,则小灯泡的额定功率为 24 W,滑动变阻器的最大阻值为 18 Ω。
      【答案】见试题解答内容
      【解答】解:(1)当滑片位于左端时,电路中的电流最大,灯泡两端的电压为12V,
      由图象可知,通过灯泡的电流I=2.0A,
      灯泡的额定功率:
      P=UI=12V×2.0A=24W;
      (2)当滑片位于右端时,电路中的电流最小,
      由图象可知,UL=3V,I′=0.5A,
      因串联电路中总电压等于各分电压之和,
      所以,滑动变阻器两端的电压:
      UR=U﹣UL=12V﹣3V=9V,
      由I=UR可得,滑动变阻器的最大阻值:
      R=URI'=9V0.5A=18Ω。
      故答案为:24;18。
      三.实验探究题(共3小题)
      40.(2025•宁德二模)某实验小组参加学校项目化学习挑战赛——设计制作“电热点火器”。
      【项目要求】“电热点火器”点燃棉花所用的时间越短,得分越高;
      【项目原理】根据Q=W=Pt,“电热点火器”产生相同热量,电功率越大,所需时间越短;
      【项目设计与实施】“电热点火器”的工作简化电路图如图甲所示;
      任务一:选择点火器中电热丝连接方案
      图乙是小组同学设计的电热丝连接的两种方案(两种方案中所用电热丝总长度相等,中间包裹等量的易燃棉花),根据项目原理,应选择方案 II ;
      任务二:选择电热丝
      (1)实验小组设计如图丙的实验电路,对材料编号为A、B、C的电热丝(长度相等)的阻值进行测量,请根据电路图将实物图连接完整;
      (2)电热丝A连入电路,闭合开关,发现电流表有示数,电压表无示数,电路出现的故障可能是电热丝A 短路 ;
      (3)排除故障后,调节滑动变阻器,此时电压表示数为2V,电流表示数如图丁所示为 0.2 A,计算出电热丝A的阻值为 10 Ω,记录数据;重复以上步骤,再测出电热丝B、C的阻值并记录表格中;
      (4)根据表中测量结果,应选择材料编号为 C 电热丝;
      【项目优化】
      通过项目进一步实施,发现该电热点火器点燃棉花的时间偏长,请结合实际提出一条合理的改进措施 选用电阻更小的电热丝或提高电源电压。 。
      【答案】任务一:II;
      任务二:
      (1);
      (2)短路;
      (3)0.2;10;
      (4)C;
      【项目优化】选用电阻更小的电热丝或提高电源电压。
      【解答】解:
      任务一:两方案电热丝总长度、材料相同。方案II将这根电热丝对折后接入电路,电阻更小。因为对折后既减小了接入电路电阻长度,又增大了接入电路电阻的横截面积,所以相对于未对折的电阻丝电阻小的多,根据P=U2R,电压相同,电阻小,电功率大。再由P=Wt=Qt,t=QP,产生相同电热,电功率越大,所需时间越短。所以选择总电阻小的电热丝,故选择方案II。
      任务二:(1)伏安法测电热丝电阻实验,待测电热丝与滑动变阻器串联,电压表并联在电热丝两端,电流表串联在电路中,滑动变阻器“一上一下”接线。如图丙电路图,电压表未连接完整,两节干电池,电源电压3V,所以电压表选择0~3V量程,将电压表“3”接线柱与电热丝右接线柱用导线连接。如图所示:
      (2)电路故障分为断路和短路两种。电流表有示数说明电路是短路故障,电压表无示数,说明电压表的测量对象短路,电压表测量电热丝A两端电压,则电热丝A短路。
      (3)如图丁,电流表选择0~0.6A量程,分度值为0.02A,电流表示数I=0.2A,则通过电热丝A的电流IA=I=0.2A。根据欧姆定律I=UR,则电热丝A电阻RA=UAIA=2V0.2A=10Ω
      (4)根据Q=W=Pt=U2Rt,电压相同,电阻越小,相同时间产热越多,点燃越快。电热丝C电阻5Ω最小,故选编号为C的电热丝。
      【项目优化】根据P=U2R,电阻不变,通过增大电源电压,则功率增大,产热快;或电源电压一定,减小电热丝电阻(如换更短、更粗、电阻率小的电热丝),则功率增大,产热快。
      故答案为:
      任务一:II;
      任务二:
      (1);
      (2)短路;
      (3)0.2;10;
      (4)C;
      【项目优化】选用电阻更小的电热丝或提高电源电压。
      41.(2025•厦门三模)实验小组在“测量小灯泡额定功率”的实验中,用到的实验器材有:电压恒定为6V的电源、电流表、电压表、额定电压为2.5V的小灯泡(正常发光时灯丝的电阻约为12Ω)、滑动变阻器、开关和若干导线。
      (1)请根据实验要求将图甲所示的电路连接完整,滑片向右移时灯变亮;
      (2)电路连接前,开关S应该要 断开 ;
      (3)小组同学将电路连接无误后闭合开关,观察到小灯泡不亮且电流表有示数、电压表示无数,电路中只有一处故障,则故障可能是灯泡 小灯泡短路 ;
      (4)排除故障后,闭合开关,电压表示数为1.8V,此时应将滑动变阻器的滑片向 右 (选填“左”或“右”)移动,小灯泡正常发光时,电流表的示数如图乙所示,小灯泡的额定功率为 0.5 W;
      (5)小组同学测量另一个灯泡正常发光时的电功率,电压表意外损坏,经讨论后,选用阻值为R0的定值电阻进行实验,设计如图丙所示的电路,已知灯泡额定电压为U额,请将实验步骤补充完整:
      ①闭合开关S、S1、断开开关S2,移动滑动变阻器的滑片P,使电流表的示数为 U额R0 ;
      ②保持滑动变阻器的滑片P不动,只闭合开关S、S2,读出电流表的示数为I;
      ③小灯泡正常发光时的电功率PL= U额(I-U额R0) (用U额、I、R0表示)。
      【答案】(1)
      (2)断开;
      (3)小灯泡短路;
      (4)右;0.5;
      (5)U额R0;U额(I-U额R0)。
      【解答】解:(1)小灯泡的额定电压为2.5V,电流表与滑动变阻器串联在电路中,电压表选用小量程并联在灯泡两端,滑片向右移时灯变亮,说明电路中的电流变大,电阻变小,因此滑动变阻器右下接线柱接入电路,如图
      (2)电路连接前,为了保护电路,开关S 应该要断开。
      (3)电路连接无误后闭合开关,观察到电流表有示数,说明电路是通路,灯泡不亮,电压表示无数,说明电压表并联的电路短路或电压表短路,若电路中只有一处故障,叫故障可能是小灯泡短路。
      (4)闭合开关,电压表示数为1.8V,小于灯泡额定电压2.5V,要测灯泡额定功率,应增大灯泡两端电压,根据串联电路电压规律,应减小滑动变阻器两端电压,即减小滑动变阻器接入电路的阻值,故此时应将滑动变阻器的滑片向右移动。
      由乙可知,电流表选用小量程,电流表分度值0.02A,其示数为0.2A,则小灯泡额定功率为
      P=UI=2.5V×0.2A=0.5W
      (5)①闭合开关S、S1、断开开关S2,电阻R0与灯泡并联后再和滑动变阻器串联,电流表测R0电流,移动滑动变阻器的滑片P,使电流表的示数为I0=U额R0,此时灯泡两端的电压为U额;
      ②保持滑动变阻器的滑片 P不动,只闭合开关S、S2,电阻R0与灯泡并联后再和滑动变阻器串联,电流表测干路电流,读出电流表的示数为I,灯泡正常发光时的电流IL=I-U额R0;
      ③小灯泡正常发光时的电功率 PL=U额IL=U额(I-U额R0)。
      故答案为:(1);
      (2)断开;
      (3)小灯泡短路;
      (4)右;0.5;
      (5)U额R0;U额(I-U额R0)。
      42.(2025•南安市模拟)小梦发现各种照明场所很少看到白炽灯,大部分为LED灯,是什么原因呢?猜测:LED灯比白炽灯更亮。小梦利用光敏电阻(随光照不同电阻不同)自制检测装置,测试盒进行实验。
      (1)检测装置制作:将电源、开关、电流表、光敏电阻等串联组成如图所示的检测电路。调试时,工作电路开关 断开 ,检测电路开关闭合,当箱子密封和打开,发现电流表的示数由小变大,表明:光敏电阻阻值随光照强度的增大而 减小 。
      (2)实施检测:
      ①先后把规格为“220V,8W”的LED灯和“220V, 8 W”的白炽灯接入灯座。为使两灯正常发光,可调电源电压调整为 220 V。
      ②接入LED灯时,电流表示数为40mA;接入白炽灯时,电流表示数为4mA,得出结论: 额定电压额定功率相同的LED灯和白炽灯,在额定电压下工作,LED灯比白炽灯更亮 。
      (3)进一步探究:多少瓦的白炽灯工作时的亮度相当于正常工作的8WLED灯的亮度呢?小梦将额定电压为220V大功率的白炽灯接入电路,由小到大调节电源电压,电流表的示数为 40 mA时,白炽灯的发光亮度与8W的LED灯相同。要知道此时白炽灯的实际功率,需在工作电路中接入合适的 电流 表。
      【答案】(1)断开;减小;(2)①8;220;②额定电压和额定功率相同的LED灯和白炽灯,在额定电压下工作,LED灯比白炽灯的更亮些;(3)40;电流。
      【解答】解:(1)由题意可知,通过箱子的密封和关闭来检测光敏电阻的变化情况,故工作电路开关断开;当箱子密封和打开时,电流表示数由小变大,电路中的电流I=UR可知光敏电阻的阻值随光照强度的增大电阻变小。
      (2)①要比较LED等和白炽灯的亮度要控制额定电压和额定功率相同,且在额定电压下工作,故把规格为“220V,8W”的LED灯和“220V,8W的白炽灯接入灯座,使它们正常发光,在220V下工作;
      ②接入LED灯时,电流表示数为40mA;接入白炽灯时,电流表示数为4mA,说明接入LED灯比接入白炽灯检查电路中的电流大很多,由电流I=UR知,接入LED灯比接入白炽灯后,光敏电阻的阻值更小一些,由光敏电阻的最值随光照强度的增大而较小可知,在额定电压相同的情况下,接入LED灯比接入白炽灯灯泡的灯泡更亮,
      (3)进一步探究:多少瓦的白炽灯工作时的亮度相当于正常工作的8WLED灯的亮度呢?将额定电压为220V大功率的白炽灯的实际功率和8WLED灯的实际功率相同,由实际功率P=IU知通过两灯的电流相同即40mA,要测得电流在工作电流中接入合适的电流表。
      故答案为:(1)断开;减小;(2)①8;220;②额定电压和额定功率相同的LED灯和白炽灯,在额定电压下工作,LED灯比白炽灯的更亮些;(3)40;电流。
      四.解答题(共4小题)
      43.(2025•龙岩模拟)项目式学习小组利用气压传感器设计一款体重计,图甲是装置原理图,传感器置于密闭的气缸中,活塞与软绳、拉杆连接,电源电压恒为3V,活塞横截面积为5×10﹣2m2,拉杆、软绳与活塞的重及摩擦均不计。当人抓住拉杆并双脚缓慢离地静止时,通过观察电表读数可得出质量大小。已知气压传感器电阻R随气压p变化的规律图像如图乙所示。当地大气压为1.0×105Pa,求:
      (1)人未拉杆时,装置处于待机状态,此时气缸内气压是 1.0×105 Pa;
      (2)待机状态时电路消耗的功率;
      (3)根据题中条件推导出电流表示数I随人质量m变化的关系式。
      【答案】(1)1.0×105;
      (2)待机状态时电路消耗的功率是0.03W;
      (3)电流表示数I随人质量m变化的关系式I=(3V)(300+2m)Ω。
      【解答】解:(1)人未拉杆时,装置处于待机状态,拉杆、软绳与活塞的重及摩擦均不计,缸内外压强相等;为p=1.0×105Pa,
      (2)根据乙图知,R=300Ω;
      则电功率P=U2R=(3V)2300Ω=0.03W;
      (3)根据图像是直线,假设R=kp+b;
      当p=1.0×105Pa时,R=300Ω;
      当p=0.7×105Pa时,R=600Ω;
      代入解得R=1300Ω﹣0.01p;
      当人的质量为m,活塞受到的内外压力差等于人的重力,
      则内部压强为p=1.0×105Pa-mgS=1.0×105Pa-m×10N/kg0.05m2=1.0×105﹣200m;
      电阻R=1300Ω﹣0.01(1.0×105﹣200m)=(300+2m)Ω;
      则电流I=UR=(3V)(300+2m)Ω。
      答:(1)1.0×105;
      (2)待机状态时电路消耗的功率是0.03W;
      (3)电流表示数I随人质量m变化的关系式I=(3V)(300+2m)Ω。
      44.(2025•翔安区模拟)实践基地芒果获丰收,为筛选优质水果,设计自动筛选装置如图甲,检测装置电路图如图乙,电源电压恒为12V,电阻R0为20Ω,R为压敏电阻,其阻值随压力变化关系如图丙。当电路电流小于0.15A时,不达标的芒果将被推离传送带,达标芒果继续被传送到指定位置,实现自动筛选。请回答:
      (1)若R与R0阻值相等,R消耗的电功率。
      (2)此装置能筛选出重力至少为多大的芒果。
      (3)若想要筛选出最小重力为2N的芒果,你有什么建议?请写出必要的文字说明,计算过程及最后结果。
      【答案】(1)若R与R0阻值相等,R消耗的电功率为1.8W;
      (2)此装置能筛选出重力至少为1N的芒果;
      (3)若想要筛选出最小重力为2N的芒果,建议将R0的阻值增大到40Ω。由图丙可知,压敏电阻的阻值随着压力的增大而减小,当压力为2N时,压敏电阻的阻值为40Ω,由串联电路的电阻特点可知,为了筛选出重力至少为2N的芒果,R0的阻值为R0'=R最大﹣R″=80Ω﹣40Ω=40Ω>20Ω。
      【解答】解:由图乙可知,两电阻串联,电流表测电路中的电流;
      (1)由串联电路的电阻特点和欧姆定律可知,此时电路中的电流:I1=UR总1=UR+R0=12V20Ω+20Ω=0.3A,
      则R消耗的电功率:PR=I12R=(0.3A)2×20Ω=1.8W;
      (2)由欧姆定律可知,电路中的最大总电阻:R最大=UI最小=12V0.15A=80Ω,
      由串联电路的电阻特点可知,此时压敏电阻R的阻值:R'=R最大﹣R0=80Ω﹣20Ω=60Ω,
      由图丙可知,此时压敏电阻受到的压力为1N,即此装置能筛选出重力至少为1N的芒果;
      (3)由图丙可知,压敏电阻的阻值随着压力的增大而减小,当压力为2N时,压敏电阻的阻值为40Ω,由串联电路的电阻特点可知,为了筛选出重力至少为2N的芒果,R0的阻值为R0'=R最大﹣R″=80Ω﹣40Ω=40Ω>20Ω,因此适当增加R0的阻值可以让重力小于2N的芒果被推离传送带,将重力至少为2N的芒果继续被传送到指定位置。
      答:(1)若R与R0阻值相等,R消耗的电功率为1.8W;
      (2)此装置能筛选出重力至少为1N的芒果;
      (3)若想要筛选出最小重力为2N的芒果,建议将R0的阻值增大到40Ω。由图丙可知,压敏电阻的阻值随着压力的增大而减小,当压力为2N时,压敏电阻的阻值为40Ω,由串联电路的电阻特点可知,为了筛选出重力至少为2N的芒果,R0的阻值为R0'=R最大﹣R″=80Ω﹣40Ω=40Ω>20Ω。
      45.(2025•三明一模)如图是小华为家里空调设计的自动控制电路简图。控制电路中,电源电压U=6V(电源电压可调),定值电阻R0=10Ω,Rt为热敏电阻,R1的阻值随温度变化关系如表所示。电压鉴别器可控制工作电路开关S的通断。当a、b间的电压Uab≥0.15V时,开关S接通,空调开始工作,空调额定制冷输入功率为1892W。求:
      (1)空调正常工作时,工作电路的电流。
      (2)当室内温度为20℃时,空调能否启动制冷?
      (3)为了省电节能,要求室内温度到达30℃时空调才启动制冷,请提出一种可行措施,并计算说明。
      【答案】(1)空调正常工作时,工作电路的电流8.6A。
      (2)当室内温度为20℃时,空调不能启动制冷;
      (3)为了省电节能,要求室内温度到达30℃时空调才启动制冷,把控制电路的电压调到5.55V。
      【解答】解:(1)空调额定制冷输入功率为P=1892W,工作电路的电流
      I=PU=1892W220V=8.6A;
      (2)当室内温度为20℃时,热敏电阻R1=420Ω;
      根据串联电路的特点,电路的总电阻R=R1+R0=420Ω+10Ω=430Ω;
      控制电路中的电流I=U总R总=6V430Ω≈0.014A,
      此时R0的电压U0=IR0=0.014A×10Ω=0.14V<0.15V;空调不能启动制冷;
      (3)要求室内温度到达30℃时空调才启动制冷,热敏电阻阻值变为360Ω,
      当a、b间的电压Uab=0.15V时,电流I'=U0R0=0.15V10Ω=0.015A,
      热敏电阻的电压U1=I'R1=0.015A×360Ω=5.4V,
      电源电压U'=5.4V+0.15V=5.55V。
      答:(1)空调正常工作时,工作电路的电流8.6A。
      (2)当室内温度为20℃时,空调不能启动制冷;
      (3)为了省电节能,要求室内温度到达30℃时空调才启动制冷,把控制电路的电压调到5.55V。
      46.(2025•泉州模拟)物理科创小组利用热敏电阻的阻值会随温度的升高而增大的特性,设计一种可测高温的温度计,简易电路图如图甲。电源电压恒为3V,电流表的量程为0~15mA,R0为调零电阻,热敏电阻Rt为温度计的测温探头,Rt的阻值随温度t的变化关系如图乙。使用前先对温度计进行调零,即将测温探头Rt置于0℃的环境中,调节R0的阻值,使电流表指针刚好满偏,此后保持R0的阻值不变。
      (1)求此时调零电阻R0的阻值。
      (2)当测温探头Rt的温度为600℃时,求电路的总功率。
      (3)写出电路电流I与测温探头Rt的温度t的关系表达式。
      (4)把电流表的刻度盘标注上对应的温度刻度值,如图丙,请标出电路电流为5mA时对应的温度值。
      【答案】(1)求此时调零电阻R0的阻值是100Ω;
      (2)当测温探头Rt的温度为600℃时,求电路的总功率是0.018W;
      (3)写出电路电流I与测温探头Rt的温度t的关系表达式为I=3V0.5Ω/℃×t+200Ω;
      (4)电路电流为5mA时对应的温度值是800℃。
      【解答】解:(1)由图甲可知,开关S闭合时,R0与R1串联,电流表测量电路中的电流;
      测温探头Rt置于0℃的环境中,由图乙可得Rt的阻值:Rt=100Ω,
      调节R0的阻值,使电流表指针刚好满偏即电路中的电流为:I0=15mA=1.5×10﹣2A,
      根据串联电路规律和欧姆定律可得,R0的阻值:R0=R总﹣Rt=UI0-Rt=3V1.5×10-2A-100Ω=100Ω;
      (2)由乙图可知,探头电阻值Rt与温度t满足一次函数关系:Rt=kt+b,
      根据图中数据可得,b=100Ω,
      当温度t=20℃时,Rt=110Ω
      所以:110Ω=k×20℃+100Ω,解得:k=0.5Ω/℃
      则探头电阻值Rt与温度t满足:Rt=0.5Ω/℃×t+100Ω,
      当Rt的温度为600℃时,由关系式可得,Rt的阻值;
      R′t=0.5Ω/℃×600℃+100Ω=400Ω
      根据串联电路规律可得,电路的总电阻:R′总=R′t+R0=400Ω+100Ω=500Ω,
      由P=UI=U2R可得,电路的总功率:P′=U2R'总=(3V)2500Ω=0.018W;
      (3)根据欧姆定律可得,电路电流I与测温探头Rt的温度t的关系表达式:
      I= UR总=URt+R0=3V0.5Ω/℃×t+100Ω+100Ω=3V0.5Ω/℃×t+200Ω,
      即I=3V0.5Ω/℃×t+200Ω;
      (4)电路电流为I=5mA=5×10﹣3A时,由表达式可得:
      5×10﹣3A=3V0.5Ω/℃×t+200Ω,
      解得对应的温度值:t=800℃。
      答:(1)求此时调零电阻R0的阻值是100Ω;
      (2)当测温探头Rt的温度为600℃时,求电路的总功率是0.018W;
      (3)写出电路电流I与测温探头Rt的温度t的关系表达式为I=3V0.5Ω/℃×t+200Ω;
      (4)电路电流为5mA时对应的温度值是800℃。
      五.计算题(共14小题)
      47.(2025•泉港区一模)如图是某加热座椅简化工作原理图。电源电压恒为12V,电阻R1阻值为12Ω。闭合开关S1和S2,电路处于加热状态,加热功率为18W;只闭合S1,电路处于保温状态。求:
      (1)加热时通过电阻R1的电流。
      (2)电阻R2的阻值。
      (3)保温10min电路产生的热量。
      【答案】(1)加热时通过电阻R1的电流为1A;
      (2)电阻R2的阻值为24Ω;
      (3)保温10min电路产生的热量为7200J。
      【解答】解:(1))由图可知,当S1、S2都闭合时,R1、R2并联,此时电路处于加热状态;
      根据并联电路的电压太低可知,R1、R2两端的电压:I1=U2=U=12V,
      加热时通过R1的电流:I1=U1R1=12V12Ω=1A;
      (2)由P=UI可知,加热时电路中的总电流:I=P加热U=18W12V=1.5A,
      根据并联电路的电流特点可知,加热时通过R2的电流:I2=I﹣I1=1.5A﹣1A=0.5A,
      由I=UR可知,R2的阻值:R2=U2I1=12V0.5A=24Ω;
      (3)由图可知,只闭合S1,只有R1工作,电路处于保温状态,
      由Q=I2Rt=U2Rt可知,保温10min电路产生的热量:Q=U2R1t=(12V)212Ω×10×60s=7200J。
      答:(1)加热时通过电阻R1的电流为1A;
      (2)电阻R2的阻值为24Ω;
      (3)保温10min电路产生的热量为7200J。
      48.(2025•洛江区模拟)如图甲所示为某品牌的电热水袋,图乙是它简易电路图,其铭牌如下表:水的比热容为4.2×103J/(kg•℃)
      (1)若热水袋内的水温是15℃,在额定电压下加热10min后,指示灯熄灭,求水吸收的热量;
      (2)正常工作时,热水袋从加热到指示灯熄灭时,电流所做的功;
      (3)当实际电压为200V时,该电热水袋的实际功率。
      【答案】(1)水吸收的热量为2.1×105J;
      (2)正常工作时,热水袋从加热到指示灯熄灭时,电流所做的功为2.4×105J;
      (3)当实际电压为200V时,该电热水袋的实际功率约为330W。
      【解答】解:(1)水吸收的热量:Q吸=cmΔt=4.2×103J/(kg•℃)×1kg×(65℃﹣15℃)=2.1×105J;
      (2)由P=Wt可知,电流所做的功:W=Pt=400W×10×60s=2.4×105J;
      (3)由P=U2R可知,电热水袋的发热电阻:R=U2P=(220V)2400W=121Ω,
      则当实际电压为200V时,该电热水袋的实际功率:P实=U实2R=(200V)2121Ω≈330W。
      答:(1)水吸收的热量为2.1×105J;
      (2)正常工作时,热水袋从加热到指示灯熄灭时,电流所做的功为2.4×105J;
      (3)当实际电压为200V时,该电热水袋的实际功率约为330W。
      49.(2025•泉州模拟)某款具有“低温”“中温”和“高温”三个挡位的电加热器,电路图如图。电源电压恒为220V,R1、R2是电热丝,R1=242Ω,R2=121Ω,S为选择开关,可选择不同挡位进行加热。求:
      (1)电加热器处于低温挡位时的工作电流。
      (2)选择开关S接触“3”“4”两个触点时,通电1min,电流产生的热量。
      (3)电加热器处于高温挡位时的功率。
      【答案】(1)电加热器处于低温挡位时的工作电流为0.91A;
      (2)选择开关S接触“3”“4”两个触点时,通电1min,电流产生的热量为24000J;
      (3)电加热器处于高温挡位时的功率为600W。
      【解答】解:(1)由图可知,当选择开关S接触“2”“3”两个触点时,R1、R2并联,根据并联电路的电阻特点可知,此时电路中的总电阻最小,由P=U2R可知,电路的总功率最大,电加热器处于高温挡;
      根据题意可知,R1>R2,则当选择开关S接触“1”“2”两个触点时,只有R1工作,电路中的总电阻最大,总功率最小,电加热器处于低温挡;
      当选择开关S接触“3”“4”两个触点时,只有R2工作,电加热器处于中温挡;
      电加热器处于低温挡位时的工作电流:R1=UR1=220V242Ω≈0.91A;
      (2)选择开关S接触“3”“4”两个触点时,通电1min,电流产生的热量:Q=W=U2R2t=(220V)2121Ω×1×60s=24000J;
      (3)电加热器处于高温挡位时的功率:P高=U2R1+U2R2=(220V)2242Ω+(220V)2121Ω=600W。
      答:(1)电加热器处于低温挡位时的工作电流为0.91A;
      (2)选择开关S接触“3”“4”两个触点时,通电1min,电流产生的热量为24000J;
      (3)电加热器处于高温挡位时的功率为600W。
      50.(2025•晋江市模拟)如图,R1、R2为定值电阻,其中R2=6Ω,电源电压为12V,只闭合开关S1时,电路中的电流为1A。求:
      (1)R1的阻值。
      (2)当开关S1、S2都闭合时,电路的总电流。
      (3)当开关S1、S2都闭合时,电路消耗的电功率。
      【答案】(1)R1的阻值为12Ω。
      (2)当开关S1、S2都闭合时,电路的总电流为3A。
      (3)当开关S1、S2都闭合时,电路消耗的电功率为36W。
      【解答】解:(1)只闭合开关S1时,电路中只有R1,
      由I=UR可得:R1=UI1=12V1A=12Ω;
      (2)当开关S1、S2都闭合时,R1、R2电阻并联,
      由于并联电路各支路互不影响可知通过R1的电流为:I1=1A,
      通过R2的电流为:I2=UR2=12V6Ω=2A,
      则总电流:I=I1+I2=1A+2A=3A;
      (3)当闭合开关S1、S2时,电路消耗的电功率:
      P=UI=12V×3A=36W。
      答:(1)R1的阻值为12Ω。
      (2)当开关S1、S2都闭合时,电路的总电流为3A。
      (3)当开关S1、S2都闭合时,电路消耗的电功率为36W。
      51.(2025•南安市模拟)如图所示的电路中,电源电压保持不变。电阻R1的阻值为10Ω,只闭合开关S1,电流表A1的示数为0.3A。求:
      (1)电源电压。
      (2)再闭合开关S2,电流表A2的示数变化了0.1A,电阻R2的阻值。
      (3)两开关均闭合,通电1min,整个电路消耗的电能是多少?
      【答案】(1)电源电压为3V;
      (2)电阻R2的阻值为30Ω;
      (3)两开关均闭合,通电1min,整个电路消耗的电能是72J。
      【解答】解:(1)只闭合开关S1,电路为R1的简单电路,电流表A1测量通过R1的电流,
      电源电压:U=U1=I1R1=0.3A×10Ω=3V;
      (2)再闭合开关S2,电阻R2和电阻R1并联,电流表A2的示数变化了0.1A,即干路上的电流增大了0.1A,由于R1两端电压仍为电源电压,所以通过R1的电流I1保持不变,
      所以通过R2的电流等于干路中电流的增加量,即:I2=ΔI=0.1A,
      R2的阻值为:R2=UI2=3V0.1A=30Ω。
      (3)由题意知,两开关均闭合,电阻R2和电阻R1并联,根据并联电路干路电流等于各支路电流之和可知,即
      I=I1+I2=0.3A+0.1A=0.4A
      由W=UIt可得,通电1min,整个电路消耗的电能为
      W=UIt=3V×0.4A×60s=72J
      答:(1)电源电压为3V;
      (2)电阻R2的阻值为30Ω;
      (3)两开关均闭合,通电1min,整个电路消耗的电能是72J。
      52.(2025•龙岩模拟)如图所示的是某款两挡电热器的简化电路,R1、R2为阻值一定的电热丝,R1=550Ω,R2=55Ω,该电热器接入电压为220V的电路中。求:
      (1)低温挡时电路中的电流。
      (2)高温挡时电热器的电功率。
      (3)电热器以高温挡工作10min,消耗的电能。
      【答案】(1)低温挡时电路中的电流为0.4A。
      (2)高温挡时电热器的电功率为968W。
      (3)电热器以高温挡工作10min,消耗的电能为5.808×105J。
      【解答】解:(1)由P=U2R知在电压一定时,电阻越大功率越小,当S1闭合,S2断开时,电路中只有R1接入电路,此时电阻较大,根据P=U2R知此时电路功率较小,为低温挡。
      低温挡电流I=UR1=220V550Ω=0.4A。
      (2)当S1、S2都闭合时,R1与R2并联,根据并联电阻规律知,此时电路总电阻较小,根据P=U2R知此时电路功率较大,为高温挡。
      由并联电阻规律知,1R并=1R1+1R2=1550Ω+155Ω=150Ω,则R并=50Ω。
      高温挡电功率P=U2R并=(220V)250Ω=968W。
      (3)电热器以高温挡工作10min消耗的电能W=Pt=968W×600s=5.808×105J。
      答:(1)低温挡时电路中的电流为0.4A。
      (2)高温挡时电热器的电功率为968W。
      (3)电热器以高温挡工作10min,消耗的电能为5.808×105J。
      53.(2025•宁德二模)如图所示,电源电压6V,灯L标有“6V,6W”的字样。开关S闭合时,电流表示数为3A。求:
      (1)灯L正常工作时的电流;
      (2)R的阻值;
      (3)持续工作1min电路消耗的总电能。
      【答案】(1)灯L正常工作时的电流是1A;
      (2)R的阻值是3Ω;
      (3)持续工作1min电路消耗的总电能为1080J。
      【解答】解:(1)由灯泡的参数可知,灯泡正常工作时的电压U额=6V,功率为P额=6W,
      由P=UI可得。灯泡正常发光的电流:IL=P额U额=6W6V=1A;
      (2)由图可知,开关闭合时,灯泡与电阻并联,电流表测量干路电流,
      根据并联电路电流规律可得,通过R的电流为:
      IR=I﹣IL=3A﹣1A=2A,
      由欧姆定律可得,R的阻值为R=UIR=6V2A=3Ω;
      (3)消耗的总电能为:W=UIt=6V×3A×1×60s=1080J。
      答:(1)灯L正常工作时的电流是1A;
      (2)R的阻值是3Ω;
      (3)持续工作1min电路消耗的总电能为1080J。
      54.(2025•漳州模拟)如图甲所示是家用3D打印机,分快慢两挡。其加热部分的简化电路图如图乙所示,R1=R2=880Ω。工作时,3D打印机通过加热,挤出热熔的树脂,然后迅速冷却,固化成形。闭合开关S、S1,使用快挡打印该模具用时10min,耗材0.1kg,材料温度从20℃加热到120℃。树脂的比热容为1.5×103J/(kg•℃)。求此过程中:
      (1)通过R1的电流;
      (2)打印机消耗的电能;
      (3)树脂吸收的热量。
      【答案】(1)通过R1的电流为0.25A;
      (2)打印机消耗的电能为6.6×104J;
      (3)树脂吸收的热量为1.5×104J。
      【解答】解:(1)通过R1的电流:I1=UR1=220V880Ω=0.25A;
      (2)闭合开关S、S1,使用快挡打印,由图乙可知,R1、R2并联,
      此时通过R2的电流:I2=UR2=220V880Ω=0.25A,
      根据并联电路的特点可知,干路的总电流:I=I1+I2=0.25A+0.25A=0.5A,
      打印机消耗的电能:W=UIt=220V×0.5A×10×60s=6.6×104J;
      (3)树脂吸收的热量:Q吸=cmΔt=1.5×103J/(kg•℃)×0.1kg×(120℃﹣20℃)=1.5×104J。
      答:(1)通过R1的电流为0.25A;
      (2)打印机消耗的电能为6.6×104J;
      (3)树脂吸收的热量为1.5×104J。
      55.(2025•涵江区模拟)如图甲所示为一款紫砂电饭锅,图乙所示为其工作原理图,它能够实现高温、中温和低温三种加热功能。它在低温挡工作时的电功率为176W,中温挡工作时的电功率为880W。[c水=4.2×103J/(kg⋅℃)]
      (1)电饭锅在低温挡工作时,电路中的电流;
      (2)R2的阻值;
      (3)电饭锅在高温挡工作时的电功率;
      (4)若不计热量损失,电饭锅使用高温挡加热,使2.2kg水从20℃升高到100℃,需要多长时间?
      【答案】(1)电饭锅在低温挡工作时,电路中的电流为0.8A;
      (2)R2的阻值为220Ω;
      (3)电饭锅在高温挡工作时的电功率为1100W;
      (4)若不计热量损失,电饭锅使用高温挡加热,使2.2kg水从20℃升高到100℃,需要672s。
      【解答】解:由图乙可知,当开关S1闭合,S2接a时,R1、R2并联,电路中的总电阻最小,电源电压一定,由P=U2R知,电路中的总功率最大,多功能锅处于高温挡;
      根据串并联电路的电阻特点可知,当S1断开,S2接b时,R1、R2串联,电路中的总电阻最大,总功率最小,多功能锅处于低温挡;
      当开关S1闭合,S2接b时,只有R1工作,多功能锅处于中温挡;
      (1)由P=UI可得,电饭锅在低温挡工作时,电路中电流:
      I=P低温U=176W220V=0.8A;
      (2)中温挡时,由P=U2R可得:
      R1=U2P中温=(220V)2880W=55Ω;
      低温挡时,电路的总电阻:
      R=R1+R2=U2P低温=(220V)2176W=275Ω;
      所以R2的阻值:
      R2=R﹣R1=275Ω﹣55Ω=220Ω;
      (3)电饭锅在高温挡工作时的功率:
      P高温=P1+P2=U2R1+U2R2=(220V)255Ω+(220V)2220Ω=1100W;
      (4)水吸收的热量:
      Q吸=c水m(t﹣t0)=4.2×103J/(kg•℃)×2.2kg×(100℃﹣20℃)=7.392×105J,
      不计热量损失,消耗电能W=Q吸=7.392×105J,
      由P=Wt可得,所用时间:
      t=WP高温=7.392×105J1100W=672s。
      答:(1)电饭锅在低温挡工作时,电路中的电流为0.8A;
      (2)R2的阻值为220Ω;
      (3)电饭锅在高温挡工作时的电功率为1100W;
      (4)若不计热量损失,电饭锅使用高温挡加热,使2.2kg水从20℃升高到100℃,需要672s。
      56.(2025•集美区二模)如图(a)是一款额定电压为220V的艾灸理疗毯,它的工作电路如图(b)所示。R1和R2为发热电阻丝(不考虑温度对电阻的影响),旋钮开关S置于“2和3”接线柱时处于低温挡,功率为22W,置于“3和4”接线柱时处于高温挡,功率为110W。艾灸理疗毯正常工作时,求:
      (1)低温挡工作时的电流;
      (2)发热电阻丝R2的阻值;
      (3)高温挡工作10min,整个电路产生的热量。
      【答案】(1)低温挡工作时的电流为0.1A;
      (2)发热电阻丝R2的阻值为550Ω;
      (3)高温挡工作10min,整个电路产生的热量为6.6×104J。
      【解答】解:(1)由电路图知,当S接1和2时,电阻R1连入电路中,电源电压一定,由P=U2R知,此时为低温挡,
      R1=U2P低温=(220V)222W=2200Ω
      此时电路中的电流
      I1=UR1=220V2200Ω=0.1A
      (2)当S接3和4时,电阻R1与R2并联接入电路中,电源电压一定,由P=U2R知,此时为高温挡,
      通过R2的电功率
      P2=P高温﹣P低温=110W﹣22W=88W
      R2=U2P2=(220V)288W=550Ω
      (3)高温挡工作10min,整个电路产生的热量Q=P高温t=110W×10×60s=6.6×104J
      答:(1)低温挡工作时的电流为0.1A;
      (2)发热电阻丝R2的阻值为550Ω;
      (3)高温挡工作10min,整个电路产生的热量为6.6×104J。
      57.(2025•泉州模拟)图甲是某款鸡蛋孵化器,具有“保温”和“加热”两个挡位,简化电路如图乙,电源电压恒为220V,S1为温控开关,R1、R2为加热电阻,其阻值不随温度变化,保温挡功率为22W,加热挡功率为110W。求:
      (1)孵化器处于保温挡位时的工作电流。
      (2)孵化器处于加热挡位时,工作5min消耗的电能。
      (3)R1、R2的阻值。
      【答案】(1)孵化器处于保温挡位时的工作电流为0.1A;
      (2)孵化器处于加热挡位时,工作5min消耗的电能为3.3×104J;
      (3)R1的阻值为550Ω,R2的阻值为2200Ω。
      【解答】解:(1)孵化器保温挡功率为22W,则孵化器处于保温挡位时的工作电流为:
      I=P保U=22W220V=0.1A;
      (2)孵化器处于加热挡位时,工作5min消耗的电能为:
      W=P加t=110W×5×60s=3.3×104J;
      (3)只闭合开关S时,电路为R2的简单电路,孵化器处于保温挡;根据P=U2R可知,R2的阻值为:
      R2=U2P保=(220V)222W=2200Ω;
      两开关均闭合时,两电阻并联,孵化器处于加热挡;加热挡时孵化器R1的电功率为:
      P1=P加﹣P保=110W﹣22W=88W,
      R1的阻值为:
      R1=U2P1=(220V)288W=550Ω。
      答:(1)孵化器处于保温挡位时的工作电流为0.1A;
      (2)孵化器处于加热挡位时,工作5min消耗的电能为3.3×104J;
      (3)R1的阻值为550Ω,R2的阻值为2200Ω。
      58.(2025•莆田模拟)小新家楼顶上装有底面积为2m2的柱形水箱,如图甲。水箱内装有底面积为10cm2的实心长方体细杆,细杆上方固定在力敏电阻R上,已知定值电阻R0=6Ω。往水箱里面注水,细杆对力敏电阻的作用力F与力敏电阻R的关系如下表,细杆对力敏电阻的作用力F随注水质量m变化的关系如图乙。求:
      (1)当工作电路的电动水泵工作时,电路中的电流为5A,则该电路的电功率;
      (2)当水箱中装满水,控制电路的电流为0.6A时,电磁铁恰好能将衔铁释放,电动水泵停止转动,求此时细杆受到的浮力(电磁铁线圈电阻忽略不计);
      (3)上述注水过程中,当细杆对力敏电阻的作用力F为4N时,水箱底部受到水的压力。
      【答案】(1)当工作电路的电动水泵工作时,电路中的电流为5A,则该电路的电功率为1100W;
      (2)当水箱中装满水,控制电路的电流为0.6A时,电磁铁恰好能将衔铁释放,电动水泵停止转动,此时细杆受到的浮力为10N;
      (3)上述注水过程中,当细杆对力敏电阻的作用力F为4N时,水箱底部受到水的压力为1.1×104N。
      【解答】解:(1)当工作电路的电动水泵工作时,电路中的电流为5A,则该电路的电功率为:
      P=UI=220V×5A=1100W;
      (2)当水箱中装满水,控制电路的电流为0.6A时,电磁铁恰好能将衔铁释放,此时控制电路的总电阻为:
      R总=U控I控=6V0.6A=10Ω,
      则力敏电阻的阻值为:
      R=R总﹣R0=10Ω﹣6Ω=4Ω,
      由表中数据可知,此时细杆和力敏电阻之间的作用力为8N;
      当水箱内没有水时,细杆对力敏电阻的作用力等于细杆的重力,由图乙可知,G=2N;
      当水箱中装满水时,细杆受到重力、浮力和力敏电阻对细杆的作用力,则此时细杆受到的浮力为:
      F浮=G+F=2N+8N=10N;
      (3)当细杆对力敏电阻的作用力F为4N时,细杆受到的浮力为:
      F′浮=G+F′=2N+4N=6N,
      此时细杆浸入水中的体积:
      V'排=F'浮ρ水g=6N1.0×103kg/m3×10N/kg=6×10﹣4m3=600cm3,
      细杆浸入水中的深度:
      h杆=V'排S杆=600cm310cm2=60cm=0.6m;
      由图乙可知,当注水质量为1×103kg时,细杆下表面刚好与水面接触,此时水的深度为:
      h水=V水S箱=m水ρ水S箱=1×103kg1.0×103kg/m3×2m2=0.5m,
      则水箱中水的深度为:h=h杆+h水=0.6m+0.5m=1.1m,
      故水箱底部受到水的压力为:
      F压=pS箱=ρ水ghS箱=1.0×103kg/m3×10N/kg×1.1m=1.1×104N。
      答:(1)当工作电路的电动水泵工作时,电路中的电流为5A,则该电路的电功率为1100W;
      (2)当水箱中装满水,控制电路的电流为0.6A时,电磁铁恰好能将衔铁释放,电动水泵停止转动,此时细杆受到的浮力为10N;
      (3)上述注水过程中,当细杆对力敏电阻的作用力F为4N时,水箱底部受到水的压力为1.1×104N。
      59.(2025•厦门三模)某校为草坪设计了一个自动注水喷淋系统,其电路设计如图所示。控制电路电源电压U1=12V,R0为定值电阻,RN为力敏电阻,电磁铁线圈电阻忽略不计;力敏电阻RN放置于水箱底部,其阻值随水位变化关系如图表。工作电路包括注水系统和喷淋系统,其电源电压U2=220V;圆柱体水箱底面积S=0.4m2,当水箱内的水位上升到2m时,通过电磁铁线圈的电流为0.12A,衔铁恰好被吸下,注水系统停止工作,此时电流表示数I1=1.0A;当水位下降到1m时,衔铁恰好被拉起,注水系统开始给水箱注水,此时电流表示数I2=1.5A。求:
      (1)当水位达到2m时,水对箱底的压强;
      (2)定值电阻R0的阻值;
      (3)当水位下降到1m时,控制电路的电流;
      (4)喷淋系统给草坪喷水,已知每秒钟喷水0.001m3;当水位下降到1m时,每秒钟注水0.005m3,则水位从1m到2m工作电路消耗的电能。
      【答案】(1)当水位达到2m时,水对箱底的压强为2×104Pa;
      (2)定值电阻R0的阻值为40Ω;
      (3)当水位下降到1m时,控制电路的电流为0.1A;
      (4)水位从1m到2m工作电路消耗的电能为3.3×104J。
      【解答】解:(1)当水位达到2m时,水对箱底的压强:p=ρgh=1.0×103kg/m3×10N/kg×2m=2×104Pa;
      (2)在水位2m时,通过电磁铁线圈的电流为0.12A,
      根据欧姆定律可知,控制电路的阻值:R=U1I=12V0.12A=100Ω,
      由表格数据可知,当水位为2m时,力敏电阻的阻值为60Ω,
      根据串联电路的特点可知,R0的阻值:R0=R﹣RN=100Ω﹣60Ω=40Ω;
      (3)当水位1m时,由表格数据知,RN1=80Ω,
      由串联电路特点和欧姆定律可知,控制电路的电流:I′=U1R0+RN1=12V40Ω+80Ω=0.1A;
      (4)由工作电路可知,当水位为1m时,注水和喷淋系统是并联的,都工作时干路电流I2=1.5A,
      注水系统从水位1m开始注水到2m,注水的总体积:V总=SΔh=0.4m2×(2m﹣1m)=0.4m3,
      注水的同时喷淋系统一直工作,所以注水时间:t=,
      所以注水系统与喷淋系统同时工作时,工作电路消耗的电能:W=U2I2t=220V×1.5A×100s=3.3×104J。
      答:(1)当水位达到2m时,水对箱底的压强为2×104Pa;
      (2)定值电阻R0的阻值为40Ω;
      (3)当水位下降到1m时,控制电路的电流为0.1A;
      (4)水位从1m到2m工作电路消耗的电能为3.3×104J。
      60.(2025•思明区校级模拟)如图甲是蜜柚自动筛选仪,电源电压为24V,R0=30Ω,力敏电阻R的阻值随质量变化关系如图乙所示。传送带上的柚子经过检测点时,使力敏电阻R的阻值发生变化,AB间的电压也随之发生改变,当R0两端电压UAB≤9V时,机械装置启动,将质量不达标的柚子推出,实现自动筛选。求:
      (1)当检测点上没有柚子时,电路的电流;
      (2)当检测点上没有柚子时电路的总功率;
      (3)该装置能够剔除的柚子的质量范围;
      (4)不同等级的柚子筛选的质量标准是不同的,若顶级的柚子质量应达到1.25kg以上,为了达到这一标准(不改变力敏电阻R),R0应更换为多大的定值电阻。
      【答案】(1)当检测点上没有柚子时,电路的电流为0.2A;
      (2)当检测点上没有柚子时电路的总功率为4.8W;
      (3)该装置能够剔除的柚子的质量范围为小于等于0.75kg;
      (4)R0应更换为24Ω的定值电阻。
      【解答】解:(1)由图可知,定值电阻和力敏电阻串联;当检测点上没有柚子时,F=0N,此时R=90Ω,
      根据欧姆定律可知电路电流I0=UR+R0=24V90Ω+30Ω=0.2A;
      (2)当检测点上没有柚子时电路的总功率P=UI0=24V×0.2A=4.8W;
      (3)当R0两端电压UAB=9V时,
      根据欧姆定律可知电路电流I=UABR0=9V30Ω=0.3A,
      根据串联电路的电压特点可知力敏电阻两端的电压UR=U﹣UAB=24V﹣9V=15V,
      根据欧姆定律可知力敏电阻的阻值R′=URI=15V0.3A=50Ω,
      从图中可知该装置能够剔除的柚子的质量范围为小于0.75kg;
      (4)不同等级的柚子筛选的质量标准是不同的,若顶级的柚子质量应达到1.25kg以上,
      从图中可知力敏电阻的阻值为40Ω,
      根据欧姆定律可知电路电流I′=URR″=15V40Ω=0.375A,
      定值电阻的阻值R0=UABI'=9V0.375A=24Ω;
      答:(1)当检测点上没有柚子时,电路的电流为0.2A;
      (2)当检测点上没有柚子时电路的总功率为4.8W;
      (3)该装置能够剔除的柚子的质量范围为小于等于0.75kg;
      (4)R0应更换为24Ω的定值电阻。电热丝编号
      电热丝阻值(Ω)
      A
      B
      20
      C
      5
      温度t/℃
      15
      20
      25
      30
      35
      40
      电阻R1/Ω
      450
      420
      390
      360
      330
      300
      额定电压
      额定加热功率
      袋内充水
      自动断电温度
      220V
      400W
      1kg
      65℃
      作用力F/N
      4
      6
      8
      10
      12
      力敏电阻R/Ω
      1
      2
      4
      7
      11
      水位/m
      0.50
      0.75
      1.00
      1.25
      1.50
      1.75
      2.00
      2.25
      力敏电阻RN阻值/Ω
      200
      125
      80
      70
      65
      62
      60
      59
      题号
      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      答案
      D
      C
      D
      C
      B
      C
      A
      C
      C
      B
      B
      题号
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      答案
      D
      D
      A
      B
      C
      C
      D
      D
      B
      D
      C
      题号
      23
      24
      25
      答案
      B
      C
      C
      电热丝编号
      电热丝阻值(Ω)
      A
      B
      20
      C
      5
      温度t/℃
      15
      20
      25
      30
      35
      40
      电阻R1/Ω
      450
      420
      390
      360
      330
      300
      额定电压
      额定加热功率
      袋内充水
      自动断电温度
      220V
      400W
      1kg
      65℃
      作用力F/N
      4
      6
      8
      10
      12
      力敏电阻R/Ω
      1
      2
      4
      7
      11
      水位/m
      0.50
      0.75
      1.00
      1.25
      1.50
      1.75
      2.00
      2.25
      力敏电阻RN阻值/Ω
      200
      125
      80
      70
      65
      62
      60
      59

      相关试卷

      2025年福建各地市中考物理模拟题分类精选考点17 电流做功与电功率(Word版附解析):

      这是一份2025年福建各地市中考物理模拟题分类精选考点17 电流做功与电功率(Word版附解析),共80页。

      专题19 电流做功与电功率-5年(2019-2023)中考1年模拟物理分项汇编(福建专用):

      这是一份专题19 电流做功与电功率-5年(2019-2023)中考1年模拟物理分项汇编(福建专用),文件包含专题19电流做功与电功率-5年2019-2023中考1年模拟物理分项汇编福建专用原卷版docx、专题19电流做功与电功率-5年2019-2023中考1年模拟物理分项汇编福建专用解析版docx等2份试卷配套教学资源,其中试卷共52页, 欢迎下载使用。

      2025年中考物理第一轮复习--专题16: 电流做功与电功率 练习 (含答案+解析):

      这是一份2025年中考物理第一轮复习--专题16: 电流做功与电功率 练习 (含答案+解析),共28页。试卷主要包含了单选题,非选择题,表四中序号1的部分数据等内容,欢迎下载使用。

      资料下载及使用帮助
      版权申诉
      • 1.电子资料成功下载后不支持退换,如发现资料有内容错误问题请联系客服,如若属实,我们会补偿您的损失
      • 2.压缩包下载后请先用软件解压,再使用对应软件打开;软件版本较低时请及时更新
      • 3.资料下载成功后可在60天以内免费重复下载
      版权申诉
      若您为此资料的原创作者,认为该资料内容侵犯了您的知识产权,请扫码添加我们的相关工作人员,我们尽可能的保护您的合法权益。
      入驻教习网,可获得资源免费推广曝光,还可获得多重现金奖励,申请 精品资源制作, 工作室入驻。
      版权申诉二维码
      中考专区
      • 精品推荐
      • 所属专辑21份
      欢迎来到教习网
      • 900万优选资源,让备课更轻松
      • 600万优选试题,支持自由组卷
      • 高质量可编辑,日均更新2000+
      • 百万教师选择,专业更值得信赖
      微信扫码注册
      微信扫码注册
      qrcode
      二维码已过期
      刷新

      微信扫码,快速注册

      手机号注册
      手机号码

      手机号格式错误

      手机验证码获取验证码获取验证码

      手机验证码已经成功发送,5分钟内有效

      设置密码

      6-20个字符,数字、字母或符号

      注册即视为同意教习网「注册协议」「隐私条款」
      QQ注册
      手机号注册
      微信注册

      注册成功

      返回
      顶部
      中考一轮 精选专题 初中开学考 初中月考 高中开学考 教师福利
      添加客服微信 获取1对1服务
      微信扫描添加客服
      Baidu
      map
