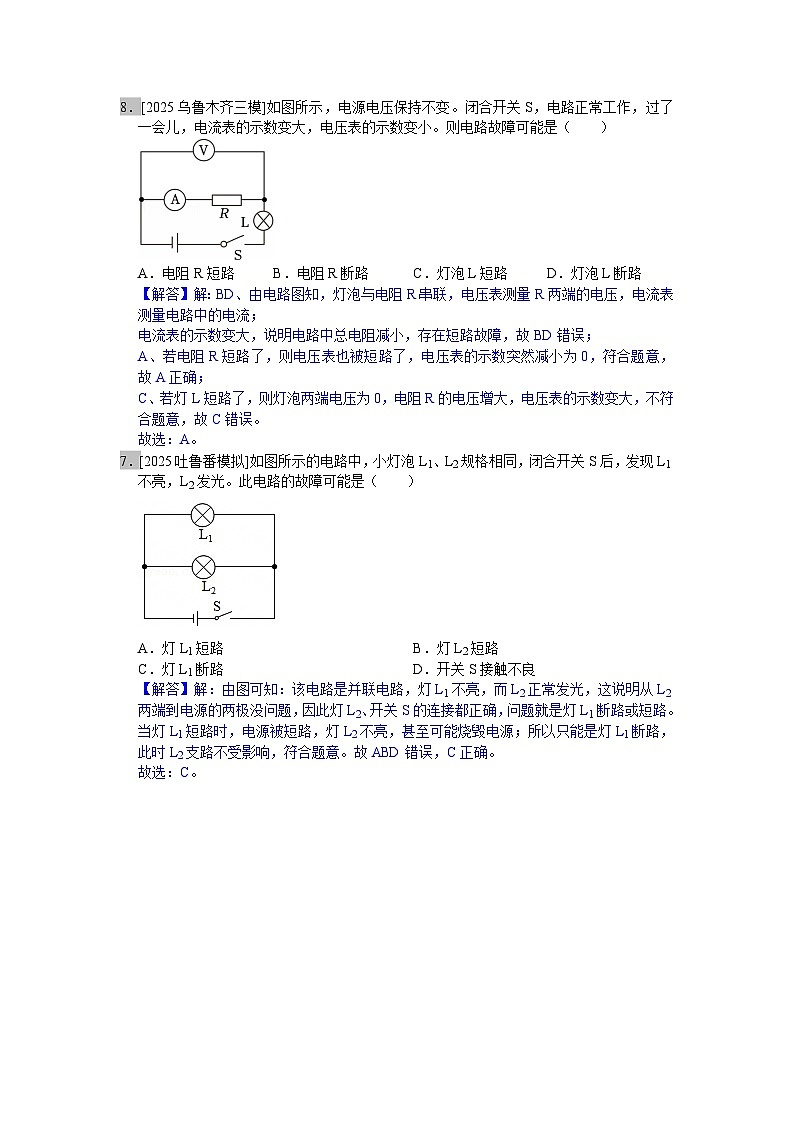

2024-2025年新疆各地市中考物理模拟题分类精选23.电路故障分析（Word版附解析）

这是一份2024-2025年新疆各地市中考物理模拟题分类精选23.电路故障分析（Word版附解析），共1页。
A．电阻R短路B．电阻R断路C．灯泡L短路D．灯泡L断路
【解答】解：BD、由电路图知，灯泡与电阻R串联，电压表测量R两端的电压，电流表测量电路中的电流；
电流表的示数变大，说明电路中总电阻减小，存在短路故障，故BD错误；
A、若电阻R短路了，则电压表也被短路了，电压表的示数突然减小为0，符合题意，故A正确；
C、若灯L短路了，则灯泡两端电压为0，电阻R的电压增大，电压表的示数变大，不符合题意，故C错误。
故选：A。
7．[2025吐鲁番模拟]如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。此电路的故障可能是（ ）
A．灯L1短路B．灯L2短路
C．灯L1断路D．开关S接触不良
【解答】解：由图可知：该电路是并联电路，灯L1不亮，而L2正常发光，这说明从L2两端到电源的两极没问题，因此灯L2、开关S的连接都正确，问题就是灯L1断路或短路。
当灯L1短路时，电源被短路，灯L2不亮，甚至可能烧毁电源；所以只能是灯L1断路，此时L2支路不受影响，符合题意。故ABD错误，C正确。
故选：C。
