A．灯泡单位时间内消耗的电能增多
B．灯泡单位时间内消耗的电能不变
C．灯泡单位时间内消耗的电能减少
D．无法判断
【解答】解：由电路图知小灯泡和滑动变阻器串联，滑动变阻器的滑片向右移动的过程中，滑动变阻器接入电路的电阻增大，电路的总电阻增大，由欧姆定律知电路中的电流变小，根据P＝UI＝I2R可知，小灯泡的电功率变小，则该小灯泡在单位时间内消耗的电能变小。
故选：C。
11．[2024哈密二模]夏天使用电风扇时，若不慎扇叶被卡住，风扇容易烧毁。已知电风扇正常工作时电功率为P，发热功率为P0，当风扇被卡住时热功率为（两端的电压仍不变）（ ）
A．PB．P﹣P0C．D．
【解答】解：风扇正常工作时，额定电压为U，额定电源为I，内阻为r，由题意得：
P＝UI
P0＝I2r
风扇被卡住时，发热功率

故选：C。
9．[2025乌鲁木齐三模]一个标有“220V 440W”的电热器，它的电阻随着温度的升高而变大，当通过它的电流为1A时，它的实际功率可能为（ ）
A．90WB．110WC．200WD．220W
【解答】解：电热器正常工作时的电阻为：；如果电热器的阻值不变，当通过它的电流为1A时，加在它两端的电压为：U'＝I'R＝1A×110Ω＝110V；功率为P'＝U'I'＝110V×1A＝110W；
但实际上，它的电阻随温度的升高而变大，所以当通过它的电流为1A时，实际电阻小于110Ω，根据P＝I2R可知：实际功率小于110W，故A符合题意，BCD不符合题意。
故选：A。

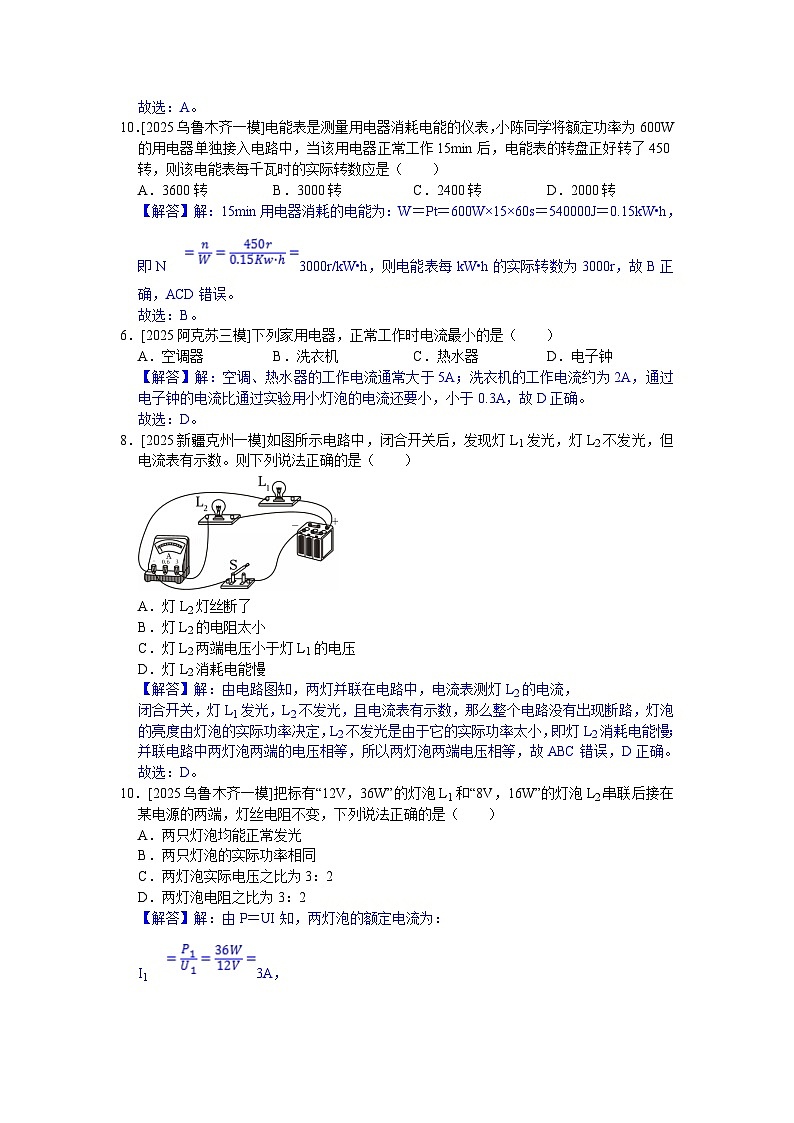

10．[2025乌鲁木齐一模]电能表是测量用电器消耗电能的仪表，小陈同学将额定功率为600W的用电器单独接入电路中，当该用电器正常工作15min后，电能表的转盘正好转了450转，则该电能表每千瓦时的实际转数应是（ ）
A．3600转B．3000转C．2400转D．2000转
【解答】解：15min用电器消耗的电能为：W＝Pt＝600W×15×60s＝540000J＝0.15kW•h，即N3000r/kW•h，则电能表每kW•h的实际转数为3000r，故B正确，ACD错误。
故选：B。
6．[2025阿克苏三模]下列家用电器，正常工作时电流最小的是（ ）
A．空调器B．洗衣机C．热水器D．电子钟
【解答】解：空调、热水器的工作电流通常大于5A；洗衣机的工作电流约为2A，通过电子钟的电流比通过实验用小灯泡的电流还要小，小于0.3A，故D正确。
故选：D。
8．[2025新疆克州一模]如图所示电路中，闭合开关后，发现灯L1发光，灯L2不发光，但电流表有示数。则下列说法正确的是（ ）
A．灯L2灯丝断了
B．灯L2的电阻太小
C．灯L2两端电压小于灯L1的电压
D．灯L2消耗电能慢
【解答】解：由电路图知，两灯并联在电路中，电流表测灯L2的电流，
闭合开关，灯L1发光，L2不发光，且电流表有示数，那么整个电路没有出现断路，灯泡的亮度由灯泡的实际功率决定，L2不发光是由于它的实际功率太小，即灯L2消耗电能慢；
并联电路中两灯泡两端的电压相等，所以两灯泡两端电压相等，故ABC错误，D正确。
故选：D。
10．[2025乌鲁木齐一模]把标有“12V，36W”的灯泡L1和“8V，16W”的灯泡L2串联后接在某电源的两端，灯丝电阻不变，下列说法正确的是（ ）
A．两只灯泡均能正常发光
B．两只灯泡的实际功率相同
C．两灯泡实际电压之比为3：2
D．两灯泡电阻之比为3：2

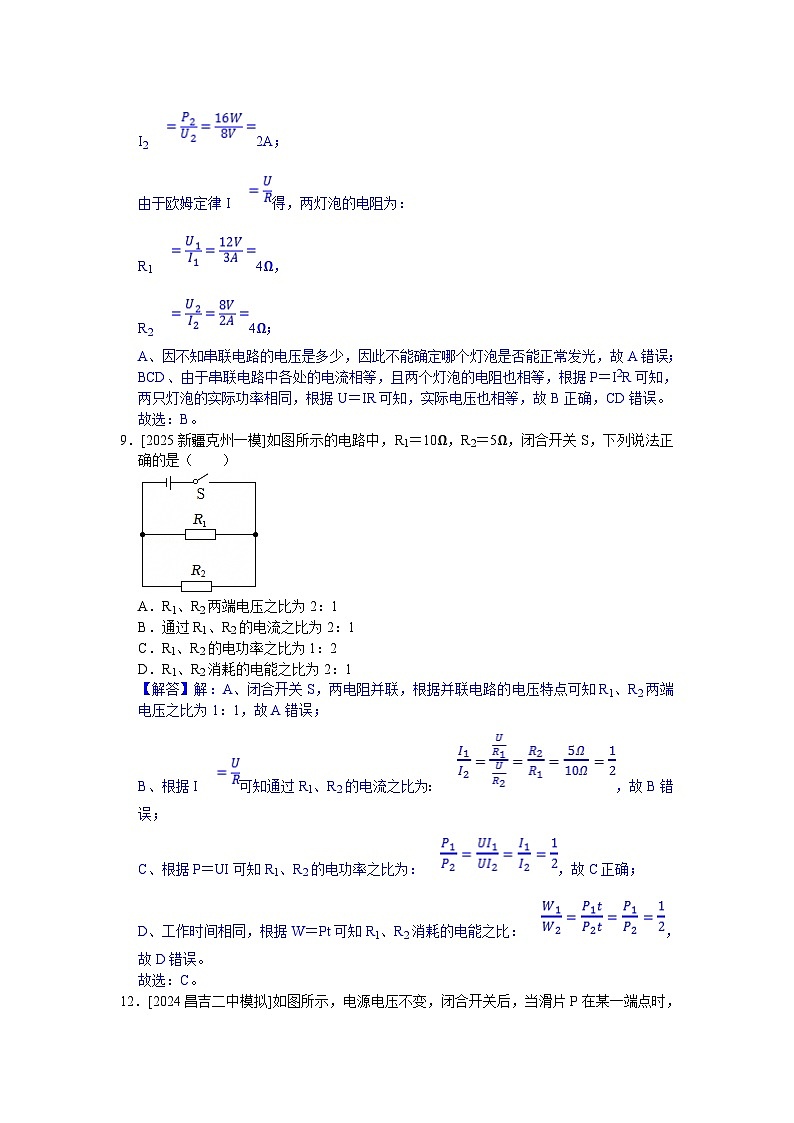

【解答】解：由P＝UI知，两灯泡的额定电流为：
I13A，
I22A；
由于欧姆定律I得，两灯泡的电阻为：
R14Ω，
R24Ω；
A、因不知串联电路的电压是多少，因此不能确定哪个灯泡是否能正常发光，故A错误；
BCD、由于串联电路中各处的电流相等，且两个灯泡的电阻也相等，根据P＝I2R可知，两只灯泡的实际功率相同，根据U＝IR可知，实际电压也相等，故B正确，CD错误。
故选：B。
9．[2025新疆克州一模]如图所示的电路中，R1＝10Ω，R2＝5Ω，闭合开关S，下列说法正确的是（ ）
A．R1、R2两端电压之比为2：1
B．通过R1、R2的电流之比为2：1
C．R1、R2的电功率之比为1：2
D．R1、R2消耗的电能之比为2：1
【解答】解：A、闭合开关S，两电阻并联，根据并联电路的电压特点可知R1、R2两端电压之比为1：1，故A错误；
B、根据I可知通过R1、R2的电流之比为：，故B错误；
C、根据P＝UI可知R1、R2的电功率之比为：，故C正确；
D、工作时间相同，根据W＝Pt可知R1、R2消耗的电能之比：，故D错误。
故选：C。
12．[2024昌吉二中模拟]如图所示，电源电压不变，闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W，下列说法正确的是（ ）
A．小灯泡正常发光时的电阻为15Ω
B．滑动变阻器的最大阻值为20Ω
C．电源电压为10V
D．滑片P在最右端时，滑动变阻器消耗的功率为2W
【解答】解：由电路图可知，闭合开关后，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A、当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；
当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W，
由小灯泡消耗的功率变大可知，电路中的电流I＝0.3A时，滑动变阻器接入电路中的电阻最大（即滑片在最右端），
由P＝UI可得，此时灯泡两端的电压：UL3V，
当滑片P移到中点时，变阻器接入电路中的电阻变小，电路中的电流变大，灯泡两端的电压变大，
由电压表示数变化了2V可知，此时灯泡两端的电压UL′＝UL+2V＝3V+2V＝5V，
因此时灯泡正常发光，且灯泡的功率PL′＝2W，
所以，由P可得灯泡正常发光时的电阻：RL12.5Ω，故A错误；
AB、当滑片P在最右端时，灯泡两端的电压UL＝3V，电路中的电流I＝0.3A，
因串联电路中总电压等于各分电压之和，所以，由I可得电源的电压：U＝UL+IR＝3V+0.3A×R滑﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①，
当滑片P移到中点时，灯泡两端的电压UL′＝5V，
因串联电路中各处的电流相等，所以，电路中的电流（等于此时灯泡的电流）：I′0.4A，
电源的电压：U＝UL′+I′R滑＝5V+0.4AR滑﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②，
由①②可得，R滑＝20Ω，U＝9V，故B正确，C错误；
D、滑片P在最右端时，滑动变阻器消耗的功率：P＝I2R滑＝（0.3A）2×20Ω＝1.8W，故D错误。
故选：B。
12．[2025吐鲁番模拟]如图甲所示的电路，电源电压保持不变，滑动变阻器上标有“20Ω 1A”，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光。在图乙中绘制出电流表与两电压表示数关系的图像。下列说法中正确的是（ ）
A．电源电压为10V
B．滑片在a点时R的电阻为25Ω
C．整个电路的最小功率为4.8W
D．滑片在a点时，小灯泡与滑动变阻器的功率之比为11：1
【解答】解：由电路图可知，变阻器R与灯泡L串联，电压表V1测R两端的电压，电压表V2测L两端的电压，电流表测电路中的电流。
（1）当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，
由图乙可知，电路中的最小电流I＝0.3A，此时灯泡和滑动变阻器两端的电压相等，即：UL＝UR，
因串联电路中总电压等于各分电压之和，
所以，由I可得电源的电压：
U＝UL+UR＝2UR＝2IR＝2×0.3A×20Ω＝12V，故A错误；
此时电路的总功率最小，则：
P小＝UI＝12V×0.3A＝3.6W，故C错误；
（2）当滑片从最右端向左滑动到a点时，接入电路中的电阻变小，电路中的电流变大，
由串联电路的分压特点可知，R两端的电压变小，灯泡两端的电压变大，
当小灯泡恰好正常发光时，电路中的电流最大，
由图乙可知，灯泡正常发光时的电流I′＝0.4A，变阻器两端的电压UR′＝1V，
则由I可得滑动变阻器滑片在a点时的电阻：R′2.5Ω，故B错误；
根据串联电路的总电压等于各用电器两端的电压之和可得，此时小灯泡两端的电压：
UL′＝U﹣UR′＝12V﹣1V＝11V，
则滑片在a点时，小灯泡与滑动变阻器的功率之比：
PL：PR＝UL′I′：UR′I′＝UL′：UR′＝11V：1V＝11：1，故D正确。
故选：D。
11．[2024阿克苏三模]某调光灯的电路如图所示，电源电压和灯泡电阻保持不变。当滑片P滑至b端时，灯泡L的功率为9W，当滑片P滑至a、b的中点时，灯泡L的功率为16W，则当滑片P滑至a端时，灯泡L的功率为（ ）
A．25WB．30WC．36WD．64W
【解答】解：当滑片P滑至b端时，电路为L与滑动变阻器的最大阻值R串联，灯泡L的功率为9W，则

当滑片P滑至a、b的中点时，电路为L与R串联，灯泡L的功率为16W，则

得R灯＝R，。
当滑片P滑至a端时，只有灯泡接入电路中，灯泡L的功率为

故选：C。
9．[2024巴音郭楞一模]将灯泡L和电阻R接入如图甲所示的电路，电源电压不变。图乙是灯泡L和电阻R的I﹣U图像。下列说法中正确的是（ ）
A．先闭合开关S1，再闭合开关S2，电流表示数变大，灯泡L变亮
B．当灯泡L的实际功率为1W时，电源电压为3V
C．当灯泡L的实际功率为1W时，电流表示数一定为0.5A
D．若将灯泡L和电阻R串联接在9V的电源两端，电路消耗的总功率为5.4W
【解答】解：
A、只闭合开关S1时，电路为小灯泡L的简单电路，再闭合开关S2时，灯泡和电阻并联；
因并联电路各支路互不影响，且并联电路中干路电流等于各支路电流之和，所以再闭合开关S2时，电流表示数变大，灯泡的亮度不变，故A错误；
BC、当灯泡L的实际功率为1W时，由P＝UI和图像可知，此时灯泡两端电压为2V，通过灯泡的电流为0.5A，因此电源的电压为2V；
因并联电路中各支路互不影响，因此灯泡与电阻R并联时，电流表的示数一定大于0.5A，故BC错误；
D、由图像可知，当定值电阻两端电压为3V时，通过的电流为0.3A，
由I可得，定值电阻的阻值：R10Ω，
当电路电流为0.6A时，由图像可知，此时灯泡两端电压为3V，
定值电阻两端电压：UR′＝IR＝0.6A×10Ω＝6V，
因串联电路两端电压等于各部分电压之和，所以电源电压：U＝UL+UR′＝3V+6V＝9V，符合将灯泡L和电阻R串联接在9V的电源两端；
故此时电路消耗的总功率：P＝UI＝9V×0.6A＝5.4W，故D正确。
故选：D。
填空题
20．[2025新疆克州一模]图中电能表的示数为 3027.6 kW•h；某水电壶工作2min，使图示电能表的转盘转过150r，则电水壶消耗的电能为 0.05 kW•h，电功率为 1.5 kW。
【解答】解：
（1）由图可知，电能表的读数为3027.6kW•h；
（2）电能表转盘转动150转消耗电能：
WkW•h＝0.05kW•h；
t＝2minhh，
电水壶的功率：
P1.5kW。
故答案为：3027.6；0.05；1.5。
21．[2025新疆克州一模]现有“220V100W”的电灯泡一只，若将它接在家庭电路中，通过该灯泡的电流为 0.45 A；若将它接在电压为“110V”的电路中，该灯泡的电阻为 484 Ω（不考虑温度对电阻的影响），实际功率为 25 W。
【解答】解：（1）灯泡的额定电流：
ILA≈0.45A，
灯泡的电阻：
RL484Ω，
当将它接在家庭电路中时，灯泡正常发光，所以通过灯泡的电流为0.45A；
（2）不考虑温度对电阻的影响时，灯泡的电阻与两端的电压和通过的电流无关，
所以将它接在电压为“110V”的电路中时，灯泡的电阻不变，仍为484Ω，
灯泡的实际功率P实25W。
故答案为：0.45；484；25。
17．[2024克拉玛依二模]如图为家用电吹风的部分参数及内部电路简图，它内部有一根电热丝和一个风扇，通过开关S1和S2可实现冷风和热风两挡功能。电热丝应该接在图中 B （选填“A”或“B”）位置；电热丝的阻值为 40 Ω；现闭合开关S1、S2，吹风机正常工作5min，电热丝产生的热量是 3.63×105 J。
【解答】解：（1）由图乙可知，开关S1在干路上，S2控制B中的元件，
因为无论是吹冷风还是吹热风，电动机均需工作，所以开关S1控制电动机和电热丝，S2只控制电热丝，则A处应该接电动机，B处应该接电热丝；
（2）电热丝的电功率：P电热丝＝P热﹣P冷＝1250W﹣40W＝1210W，
由P可知，电热丝的电阻：R40Ω；
5min内电热丝产生的热量：Q＝W＝P电热丝t＝1210W×5×60s＝3.63×105J。
故答案为：B；40；3.63×105。
作图题
实验题
23．[2025乌鲁木齐三模]为了测量小灯泡的电功率，某物理兴趣小组设计了如图甲所示的实验电路，标有“2.5V”字样的小灯泡电阻约为10Ω，电源电压为6V。
（1）图甲是未连接好的电路，请在图中用笔画线代替导线连接好电路。
（2）电路正确连接后，闭合开关，他们发现小灯泡不亮，电流表无示数，电压表指针明显偏转，你认为造成这一现象的原因可能是 ③ （填数字编号）。
①电流表断路
②小灯泡短路
③小灯泡灯丝断了
④滑动变阻器短路
（3）排除故障后，当滑动变阻器的滑片移到某一位置时，某同学发现此时电压表的示数为2V，若要测量小灯泡的额定功率，应将滑动变阻器的滑片向 A （填“A”或“B”）端移，直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是 0.65 W。
（4）根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，他根据多组实验数据描绘出的I﹣U图象如图丙所示，主要原因是：灯丝电阻随温度而变化。若小灯泡的额定功率P0与某次工作时的实际功率P1满足P0＝4P1，则以下关于额定电压U0与实际电压U1的数值关系，你认为最有可能的是 C 。
A.U0＝1.5U1
B.U0＝2U1
C.U0＝3U1
D.U0＝4U1
【解答】解：（1）小灯泡额定电压2.5V，故电压表选用小量程并联在灯泡两端，如下图所示：
；
（2）电路正确连接后，闭合开关，他们发现小灯泡不亮，电流表无示数，说明电路可能断路，电压表指针明显偏转，说明电压表与电源连通，电压表被串联在电路中，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即造成这一现象的原因可能是小灯泡灯丝断了，故选③；
（3）排除故障后，当滑动变阻器的滑片移到某一位置时，某同学发现此时电压表的示数为2V，小于灯泡额定电压2.5V，若要测量小灯泡的额定功率，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将滑动变阻器的滑片向A端移，直到小灯泡正常发光；
根据图甲可知，电流表选用小量程；此时电流表的示数如图乙所示，电流表分度值0.02A，其示数为0.26A，则小灯泡额定功率为：
PL＝ULIL＝2.5V×0.26A＝0.65W；
（4）小灯泡的额定功率P0与某次工作时的实际功率P1满足P0＝4P1，U0＜4U1，则此时根据丙图，R0＞R1，根据P，得U，所以U0＞2U1，故选：C；
故答案为：（1）见解答图；（2）③；（3）A；0.65；（4）C。
22．[2025石河子二模]在充满科技氛围的物理实验室里，对物理探索满怀热忱的同学们正积极开展一项有趣的实验。他们的目标是运用图甲所示的电路，来精准测量额定电压为2.5V的小灯泡L1的额定功率，实验室提供的电源两端电压恒定不变为2.5V：
（1）①闭合开关前，滑动变阻器的滑片P应放置在 A 端；
②闭合开关后通过调节滑动变阻器使小灯泡L1正常发光，此时电流表示数如图乙所示，则L1的额定功率P1＝ 0.75 W。
（2）该同学想比较另一个额定电压为2.5V的小灯泡L2的额定功率P2与P1的大小关系，他断开开关，保持滑动变阻器滑片位置不变，将L1替换为L2，闭合开关后，发现电压表示数为2.3V。依据上述现象，可推断出P1 ＜ P2（选填“＞”“＝”或“＜”），他继续完成了P2的测量后，验证了推断。
【解答】解：（1）①滑动变阻器使用前应将连入电路的阻值调到最大处，由图甲可知，闭合开关前，滑动变阻器的滑片P应放置在A端时，变阻器连入电路的阻值最大；
②小灯泡L1的额定电压为2.5V，闭合开关，应调节变阻器使电压表示数为2.5V，以确定小灯泡L1正常发光，此时电流表示数为0.3A，则L1的额定功率P1＝U1I1＝2.5V×0.3A＝0.75W。
（2）将L1替换为L2，电压表示数由2.5V降为2.3V，即小灯泡L2两端的电压为2.3V（小于额定电压2.5V），
电路电源电压不变，根据串联电路电压的规律可知，变阻器两端的电压增加（增加了0.2V），
又因为变阻器接入电路的阻值不变，根据欧姆定律可知，此时电路中的电流变大，记为I2，
要使小灯泡L2正常发光，根据串联电路电阻分压的规律可知，滑动变阻器接入电路中的电阻要减小，直至小灯泡L2两端的电压增大为2.5V，此时电路中的总电阻减小，
电路电源电压不变，由欧姆定律可知电路电流增加，记为I3，则有0.3A＜I2＜I3，
小灯泡L2的额定功率P2＝2.5V×I3，故：P1＜P2。
故答案为：（1）①A；②0.75；（2）＜。
21．[2025乌鲁木齐一模]小陈同学测量小灯泡额定功率的实验时，准备的器材有：标有“3V”的小灯泡、电源、滑动变阻器、开关、两个电压表（没有电流表）、阻值为10Ω的定值电阻R0、导线若干。
（1）实验电路如图甲所示，闭合开关前应将滑动变阻器的滑片调至图中的 最右 （选填“最左”或“最右”）的位置。调节变阻器的过程中若电压表V1的示数变大，电压表V2的示数 变大 （选填“变大”“变小”或“不变”）。
（2）为了测量小灯泡的额定功率，闭合开关后，应调节滑动变阻器，使电压表V1的示数为3.0V，此时电压表V2的示数如图乙所示，是 2.4 V，小灯泡的额定功率为 0.72 W。
【解答】解：（1）闭合开关前应将滑动变阻器的滑片调至电阻最大位置，即图中右端，根据串联电流相等，调节变阻器的过程中若电压表V1的示数变大电流变大，根据U＝IR知，电压表V2的示数变大；
（2）电压表V1的示数为3.0V，灯泡正常发光，此时电压表V2的示数如图乙所示，是0﹣3V量程，分度值0.1V；示数为2.4V，根据欧姆定律知，
电路中的电流I0.24A，灯泡额定功率P＝UI＝3V×0.24A＝0.72W。
故答案为：（1）最右；变大；（2）2.4；0.72。
22．[2025乌鲁木齐三模]小华同学在“测量小灯泡的电功率”的实验中，所用器材如下：两节干电池，标有“2.5V”字样的小灯泡，两个滑动变阻器R1“20Ω 2A”和R2“30Ω 1A”，电流表、电压表、导线若干。
（1）用笔画线代替导线，将图中的实物电路图连接完整。
（2）在闭合开关前，应将滑动变阻器的滑片移动到最 左 （填“右”或“左”）端。
（3）闭合开关，发现小灯泡不发光，电流表无示数，电压表示数接近电源电压，其故障原因可能是 小灯泡 （填“滑动变阻器”或“小灯泡”）断路；
（4）排除故障后，闭合开关，进行了4次实验，将有关数据和现象记录在如下的表中。
分析上表中数据可知该小灯泡的额定功率为 0.75 W，由表格中的数据可知，小明选用的滑动变阻器应是 R2 （填“R1”或“R2”）。
【解答】解：（1）滑动变阻器应接一个上接线柱和一个下接线柱串联入电路中，如图所示：
；
（2）为了保护电路，在闭合开关前，应将滑动变阻器的滑片移动到阻值最大处，即最左端；
（3）电流表指针几乎没有偏转，灯不亮，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的灯泡断路了；
（4）由表中数据知，第3次实验时灯泡的额定电压2.5V，额定电流0.3A，
小灯泡的额定功率为：
P＝UI＝2.5V×0.3A＝0.75W；
电源由两节干电池串联组成，电源电压为3V，第一组灯泡两端的电压为0.5V，则滑动变阻器两端的电压为：U'＝3V﹣0.5V＝2.5V，
所以此时变阻器连入电路中的电阻：R滑25Ω，故应选择滑动变阻器R2。
故答案为：（1）见解答图；（2）左；（3）小灯泡；（4）0.75；R2。
22．[2025乌鲁木齐三模]小陈同学在测量标有电压为2.5V的小灯泡电功率的实验中，已知电源电压为4.5V。电路图如图甲所示：
（1）请根据图甲的电路图，用笔画代替导线连接实物图，要求滑片P向右移动时变阻器的电阻变大。
（2）小陈同学闭合开关，发现电压表的示数为1V，为测量小灯泡的额定功率，应向 左 调节滑片，使电压表读数为2.5V。
（3）小陈同学移动滑动变阻器的滑片，分别记录电压表、电流表示数，并描绘出灯泡L的I﹣U图像，如图丙中M所示，则小灯泡的额定功率为 0.5 W。小陈同学还发现灯丝的电阻随温度的升高而 增大 （选填“增大”“减小”或“不变”）。
（4）小陈同学利用该电路将灯泡换成定值电阻进行测电阻实验，他描绘出定值电阻的I﹣U图像，如图丙中N所示，若将该电阻与灯泡L串联在电压可调的电路中，当它们实际功率相同时，电源电压为 3 V。
【解答】解：（1）使滑动变阻器的滑片P向右移动时接入电路的电阻变大，故变阻器左下接线柱连入电路中，如下所示：
；
（2）灯上标有电压为2.5V，则灯的额定电压为2.5V，灯在额定电压下正常发光，示数为1V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左移动，直到电压表示数为额定电压2.5V；
（3）根据描绘出灯泡L的I﹣U图象知灯在额定电压下的电流为0.2A，则小灯泡的额定功率为：
P＝ULIL＝2.5V×0.2A＝0.5 W；
根据灯的电流随电压的变化关系可知，灯的电压为0.5V和1.5V时，对应的电流分别为0.075A及0.15A，由欧姆定律，灯的电阻分别为：
R16.7Ω；同理，R2＝10Ω，灯正常发光时的电阻为：RL12.5Ω，故小明还发现灯丝的电阻随温度的升高而增大；
（4）当它们实际功率相同时，根据P＝UI，灯与电阻的电压相同，由图可知，即两图象的交点，灯与电阻的电压都为1.5V，由串联电路电压的规律，电源电压是：U电源＝1.5V+1.5V＝3V。
故答案为：（1）见解答图；（2）左；（3）0.5；增大；（4）3。
22．[2025伊犁二模]小聪用图甲所示的电路测量额定电压为2.5V的小灯泡L1的额定功率，电源两端电压保持不变。
（1）闭合开关前，滑动变阻器的滑片P应放置在 A （填“A”或“B”）端。
（2）电路连接完成后，闭合开关，发现小灯泡发光很暗，这时眼睛应该看着 电压表 （填“电流表”或“电压表”）移动滑动变阻器的滑片至小灯泡Ll正常发光。当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率P1为 0.75 W。
（3）小聪想比较另一个额定电压为2.5V的小灯泡L2的额定功率P2与P1的大小关系，他断开开关，保持滑动变阻器滑片位置不变，将L1替换为L2，闭合开关后，发现电压表示数为2.3V，电流表示数为0.32A。依据上述现象，可推断出P1 ＜ P2（填“＞”“＝”或“＜”），电源电压为 5.5 V。
【解答】解：（1）闭合开关前，为了保护电路，减小电路中的电流，故滑动变阻器的滑片P应放置阻值最大处，即A端。
（2）测量额定功率必须电压表示数为额定电压，因而移动滑片时，眼睛应该看着电压表，使电压表的示数为2.5V，此时灯泡正常发光。
由图乙可知，电流表的量程是0～0.6A，分度值是0.02A，电流表的示数0.3A，此时灯泡的额定功率为P1＝U1I1＝2.5V×0.3A＝0.75W
（3）由于滑动变阻器的电阻不变，电压表示数由2.5V降为2.3V，说明更换后的电阻减小，使得分得的电压变小，即灯泡L2的阻值小于灯泡L1的阻值，两灯泡的额定电压相同，由得到P1＜P2。
当小灯泡正常发光时，变阻器连入电路的阻值①
他断开开关，保持滑动变阻器滑片位置不变，将L1替换为L2，闭合开关后，发现电压表示数为2.3V，电流表示数为0.32A，变阻器连入电路的阻值②
由①和②得到U＝5.5V。
故答案为：（1）A；
（2）电压表；0.75；
（3）＜；5.5。
21．[2024阿克苏三模]如图甲所示为测量小灯泡L电功率的电路图，小灯泡L的额定电压为2.5V，电源电压恒为3V。实验中：
（1）在连接电路时，开关S应处于 断开 状态；
（2）连接完电路后，闭合开关S，发现无论怎样移动滑动变阻器的滑片P，电流表示数始终为零，电压表示数始终为3V，产生这一现象的原因可能是灯泡发生了 断路 （选填“短路”或“断路”）；
（3）排除故障后，继续实验，当电压表示数为2.5V时，电流表示数如图乙所示，则小灯泡的额定功率为 0.6 W；
（4）根据实验数据绘制出小灯泡的电流I与电压U的关系图像，如图丙所示。当电压表示数增大时，灯丝温度会发生变化，灯丝电阻将 变大 （选填“变大”“变小”或“不变”）。
【解答】解：（1）为了保护电路，在连接电路时，开关S应处于断开状态。
（2）电流表示数始终为零，电源电压为3V，但电压表示数始终为3V，说明电路出现断路，且电压表能连通电源两极，直接串联在电源上。因为电压表与小灯泡并联，所以可能是与电压表并联的小灯泡断路。
（3）当电压表示数为2.5V时，由图乙可知，电流表选用0～0.6A，分度值为0.02A，此时电流表的读数为0.24A，即流过灯泡的电流是0.24A，小灯泡的额定功率：
P＝UI＝2.5V×0.24A＝0.6W；
（4）由图丙图像可知，随灯泡两端电压的增大，通过灯泡的电流也增大，但电流增加的越来越慢，根据欧姆定律变形公式得，电阻是变大的，即当电压表示数增大时，灯丝温度会发生变化，且灯丝电阻将变大。
故答案为：（1）断开；（2）断路；（3）0.6；（4）变大。
22．[2024昌吉九中模拟]在“测量小灯泡的额定功率”的实验中，实验室提供了如下器材：电压恒为8V的电源，滑动变阻器一个，额定电压为2.5V的小灯泡（额定功率小于1.2W），有两个阻值分别为10Ω和20Ω的定值电阻R0可供选择。
（1）为使小灯泡两端电压有一较大的调节范围，小聪设计了如图甲所示的电路，请用笔画线代替导线，完成图乙中实物电路的连接；
（2）调节滑动变阻器，记录的实验数据如表所示，则，小灯泡的额定功率是 1.05 W；
（3）请你根据表中数据分析，小聪在实验中选用的定值电阻的规格是R0＝ 10 Ω；
（4）虽然电压表的阻值很大，但电路接通后仍有微小电流流过电压表；虽然电流表的阻值很小，但电路接通后电流表的两端仍有微小的电压，请你根据这一事实并结合电路图甲分析判断，该电路导致测量的小灯泡电功率偏 大 （选填“大”或“小”）。
【解答】解：（1）根据电路图甲，完成图乙中实物电路的连接，注意导线不能交叉以及电流表量程，
根据P＝UI可得，小灯泡额定电流小于：I，可知电流表接小量程，图如下：
；
（2）根据记录的实验数据找到，灯泡的额定电压U额＝2.5V和额定电流I额＝0.42A，根据P＝UI可以求得小灯泡的额定功率：P额＝U额I额＝2.5V×0.42A＝1.05W；
（3）由表中数据可知，第5次实验电流最大，此时电路总电阻最小，由欧姆定律可得第5次实验时电路总电阻：
20Ω，故小聪在实验中选用的R0＝10Ω的定值电阻；
（4）测量功率时，应该测量小灯泡两端的实际电压和通过小灯泡的实际电流，而电流表实际测量的是通过小灯泡和电压表的总电流，即电流偏大，而电压表与小灯泡并联连接，测量的电压是准确的，根据功率公式可知，小灯泡电功率的测量值大于真实值，故小灯泡电功率的测量值偏大。
故答案为：（1）
；
（2）1.05；
（3）10；
（4）大。
21．[2024昌吉模拟]在“用伏安法测小灯泡电功率”的实验中，待测小灯泡额定电压为2.5V，电源电压恒为3V不变。
（1）请用笔画线代替导线，将图甲中的实物图连接完整，要求滑动变阻器的滑片向右移动时，灯泡亮度变亮。
（2）正确连接好电路，闭合开关发现小灯泡不亮，电流表有示数，电压表无示数，则故障可能是小灯泡发生了 短路 （选填“短路”或“断路”）。
（3）排除故障后，小丽同学闭合开关，移动滑片到某一位置时，电压表示数如图乙所示，若她想测量小灯泡的额定功率，应将滑片向 右 （填“左”或“右”）移动，使电压表的示数为2.5V。
（4）小丽同学移动滑片，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，由图象可计算出小灯泡的额定功率为 0.5 W。
【解答】解：（1）根据要求滑动变阻器的滑片向右移动时，灯泡亮度变亮，应该把滑动变阻器接右下方接线柱接入电路，连接电路如下：
；
（2）正确连接好电路，闭合开关发现小灯泡不亮，电流表有示数，说明电路是通路，电压表无示数，可以判断故障位置，可能是小灯泡发生了短路；
（3）根据电压表示数如图乙所示，可知此时小灯泡电压小于额定电压，若她想测量小灯泡的额定功率，应将滑动变阻器电阻减小，因此应将滑片向右移；
（4）由图丙所示可知，小灯泡的额定电压U额＝2.5V和额定电流I额＝0.2A，根据P＝UI可以求得小灯泡的额定功率：
P额＝U额×I额＝2.5V×0.2A＝0.5W。
故答案为：（1）
；
（2）短路；
（3）右；
（4）0.5。
22．[2024兵团一中三模]在测量额定电压为2.5V的小灯泡的电功率实验中。
（1）为保护电路，在闭合开关前，应将滑动变阻器的滑片滑到最 左 （选填“左”或“右”）端。
（2）闭合开关，小龙发现电流表有示数，电压表无示数，则故障原因可能是 C 。
A.小灯泡断路
B.滑动变阻器断路
C.小灯泡短路
D.电流表短路
（3）排除故障后，闭合开关S，移动滑片P到某一位置时，电压表示数如图乙所示，再移动滑片P，使滑动变阻器电阻改变8.5Ω，小灯泡刚好正常发光。整个过程中小灯泡两端电压和通过电流的图像如图丙所示，则小灯泡正常发光时，小灯泡电功率为 0.625 W，电源电压为 6 V。
（4）通过分析图丙，小刚得出小灯泡的实际电压是额定电压一半时的电功率P，则P ＜ （选填“＞”“＜”或“＝”）0.25W。
【解答】解：（1）为保护电路，在闭合开关前，应将滑动变阻器的滑片滑到阻值最大处，即最左端；
（2）闭合开关，小龙发现电流表有示数，说明电路为通路，电压表无示数，则故障原因可能是小灯泡短路，故选C；
（3）由图乙可知，灯泡电压为2.5V时，电流为0.25A，则小灯泡的额定功率为
P＝UI＝2.5V×0.25A＝0.625W，
灯泡正常发光的电阻为R10Ω；
电源电压U源＝IR滑+U；
灯泡电压为1.5V时，电流为0.2A，利用欧姆定律求得此时电阻为R′7.5Ω；
电源电压U源＝I′（R滑+8.5Ω）+U′；
结合两次电源电压表达式，解得U源＝6V；R滑＝14Ω；
灯泡电阻随温度升高而变大，所以当小灯泡两端电压为2V时，灯丝的电阻应大于7.5Ω，同时小于10Ω，故选：C。
（4）当小灯泡的实际电压是额定电压一半时，由图丙可知此时的实际电压为1.25V，对应的电流约为0.175A，此时灯泡的电功率为：
P1＝U1I1＝1.25V×0.175A＝0.21875W＜0.25W。
故答案为：（1）左；（2）C；（3）0.625；6；（4）＜。
23．[2024克拉玛依模拟]在测定额定电压为2.5V小灯泡的额定功率的实验中。
（1）某同学设计了如图a所示电路图，图b是根据电路图连接了部分电路。请你根据图a所示电路图，用笔画线代替导线，将电路连接完整；
（2）图c是实验中小灯泡正常发光时电流表的指针位置，则这只小灯泡的额定功率是 0.7 W；
（3）有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小：灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是 电压表与滑动变阻器并联 ；
（4）另一位同学通过实验测出了多组电流值和电压值，他发现通过小灯泡的电流与小灯泡两端的电压不成正比。这是否违背了欧姆定律？请你帮他作出简要的解释： 不违背，因为灯丝的电阻随温度的升高而增大 。
【解答】解：（1）由图a可知，灯泡和变阻器串联，电流表测的是电路电流，变阻器的滑片向左移动时，变阻器接入电路的电阻变小，因此电流表的负接线柱与变阻器的右上接线柱相连，灯泡的右接线柱与电压表的负接线柱相连，如图所示：
（2）电流表选择小量程接入电路中，其分度值为0.02A，示数为0.28A，则这只小灯泡的额定功率：
P额＝UI＝2.5V×0.28A＝0.7W；
（3）在移动滑片时，灯泡逐渐变亮（灯两端的电压增大），而电压表的示数变小，由串联电路电压特点知，此时变阻器两端电压变小，说明电压表不是接在小灯泡的两端，而是电压表与滑动变阻器并联了。
（4）由于灯丝的电阻随温度的升高而增大，所以通过小灯泡的电流与小灯泡两端的电压不成正比，这并不违背欧姆定律。
故答案为：（1）见解答图；（2）0.7；（3）电压表与滑动变阻器并联；（4）不违背，因为灯丝的电阻随温度的升高而增大。
22．[2024兵团一中三模]在“探究电流通过导体产生热量的多少与哪些因素有关”的实验装置中，与U形管相连的透明容器中密封着等量的空气，且都有一段电阻丝。
（1）甲图中，两容器中的电阻丝应 串 （选填“串”或“并”）联接入电路。通电一段时间后，发现与a容器相连的U形管中液面仍相平，与b容器相连的U形管中液面高度的变化明显，这是由于a容器中电阻丝发生 短路 （选填“断路”或“短路”）造成的。
（2）乙图中，d密闭容器外部，阻值为2Ω的电阻丝与这个容器内的电阻丝并联，目的是使通过左右两个密闭容器内电阻丝的 电流 不同，d密闭容器内电阻丝的阻值应为 5 Ω，才符合实验探究的要求。不计热量损失，当d容器中空气温度升高1℃时，c容器中空气温度升高约 12 （选填“4”“8”或“12”）℃。
【解答】解：（1）甲图中，两容器中的电阻丝应串联接入电路，甲图中，通电一段时间后，发现与a容器相连的U形管中液面仍相平，与b容器相连的U形管中液面高度的变化明显，由转换法可知，a容器中的电阻产生的热量为0，甲图中两电阻丝串联，若a容器中电阻丝断路，则没有电流通过b容器中电阻丝，b容器中的电阻不会产生热量，所以是由于a容器中电阻丝发生短路造成的。
（2）乙图中，右侧两电阻并联后再与左侧电阻串联，根据并联电路电流的规律，通过左侧容器中电阻的电流大于通过右侧容器中电阻的电流，故阻值为2Ω的电阻丝与这个容器内的电阻丝并联，目的是使通过左、右两个密闭容器内电阻丝的电流不同；研究电流产生热量与电流大小的关系，要控制电阻和通电时间相同，故d密闭容器内电阻丝的阻值应为5Ω，才符合实验探究的要求。
乙图中，由分流原理，通过2欧姆和5欧姆两并联电阻的电流之比为5I：2I，根据串联和并联电路电流的规律，通过左侧容器内的电流I左＝5I+2I＝7I，
故通过左、右容器两电阻丝的电流之比为7I：2I＝7：2，
根据Q＝I2Rt可知，在电阻和通电时间不变时，产生热量与电流的平方成正比，故左、右容器两电阻丝的产生热量之比为49：4，不计热量损失，故左、右两容器中气体吸热之比为49：4，因透明容器中密封着等量的空气，根据Q＝cmΔt，在比热容、质量相同的条件下，升高的温度与吸热成正比，故当d容器中空气温度升高1℃时，c容器中空气温度升高约℃≈12℃
故答案为：（1）串；短路；（2）电流；5；12。额定电压
220V
热风功率
1250W
冷风功率
40W
实验次数
电压U/V
电流I/A
实际电功率P/W
发光情况
1
0.5
0.10
0.05
不亮
2
1.5
0.20
0.30
偏暗
3
2.5
0.30
___
明亮
4
2.8
0.32
0.896
很亮
实验次数
物理量
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
3.0
电流/A
0.24
0.32
0.38
0.42
0.44
电功率/W
