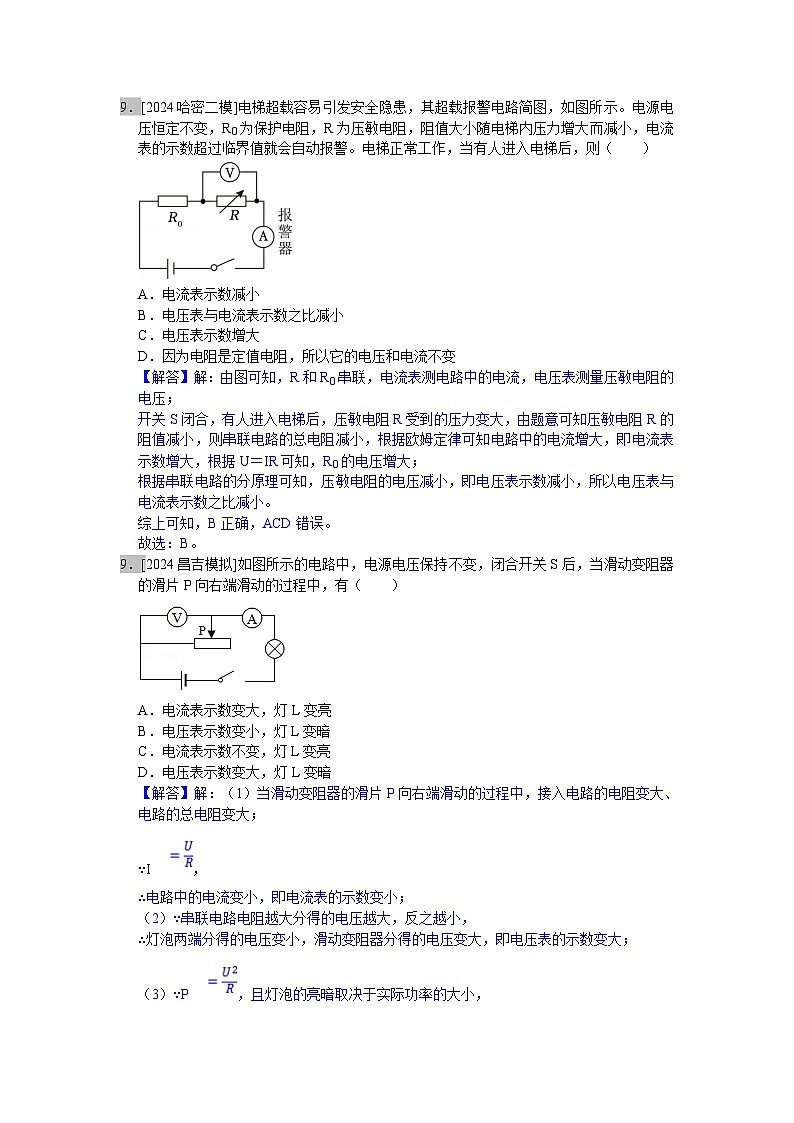

2024-2025年新疆各地市中考物理模拟题分类精选26.动态电路分析（Word版附解析）

这是一份2024-2025年新疆各地市中考物理模拟题分类精选26.动态电路分析（Word版附解析），共6页。
A．电流表示数减小
B．电压表与电流表示数之比减小
C．电压表示数增大
D．因为电阻是定值电阻，所以它的电压和电流不变
【解答】解：由图可知，R和R0串联，电流表测电路中的电流，电压表测量压敏电阻的电压；
开关S闭合，有人进入电梯后，压敏电阻R受到的压力变大，由题意可知压敏电阻R的阻值减小，则串联电路的总电阻减小，根据欧姆定律可知电路中的电流增大，即电流表示数增大，根据U＝IR可知，R0的电压增大；
根据串联电路的分原理可知，压敏电阻的电压减小，即电压表示数减小，所以电压表与电流表示数之比减小。
综上可知，B正确，ACD错误。
故选：B。
9．[2024昌吉模拟]如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向右端滑动的过程中，有（ ）
A．电流表示数变大，灯L变亮
B．电压表示数变小，灯L变暗
C．电流表示数不变，灯L变亮
D．电压表示数变大，灯L变暗
【解答】解：（1）当滑动变阻器的滑片P向右端滑动的过程中，接入电路的电阻变大、电路的总电阻变大；
∵I，
∴电路中的电流变小，即电流表的示数变小；
（2）∵串联电路电阻越大分得的电压越大，反之越小，
∴灯泡两端分得的电压变小，滑动变阻器分得的电压变大，即电压表的示数变大；
（3）∵P，且灯泡的亮暗取决于实际功率的大小，
∴灯泡的实际功率变小，亮度变暗。
故选：D。
10．[2024昌吉九中模拟]如图所示电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是（ ）
A．电流表A示数不变，电压表V1示数变小
B．电流表A示数不变，电压表V2示数变小
C．电压表V2示数与电流表A示数的比值不变
D．电路消耗的总功率变大
【解答】解：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2右半部分两端的电压，电流表测电路中的电流；
闭合开关S，将滑动变阻器的滑片P向右移动的过程中，由于电压表V2所在的电路相当于是断路，所以滑动变阻器接入电路的电阻不变，电路的总电阻不变，根据欧姆定律可知，电路中的电流不变，电流表A示数不变；
根据U＝IR可知，定值电阻R1两端的电压不变，电压表V1示数不变；
滑动变阻器的滑片P向右移动的过程中，与电压表V2并联的电阻变小，根据U＝IR可知，电压表V2示数变小；
电源电压不变，电路中的电流不变，根据P＝UI可知，电路的总功率不变；
电压表V2示数变小，电流表A示数不变，则电压表V2示数与电流表A示数的比值变小；
综上所述，B正确，ACD错误。
故选：B。
9．[2025伊犁二模]如图所示电路中，电源两端电压的电压不变，闭合开关S后，滑动变阻器的滑片P从a端向b端滑动的过程中（ ）
A．电流表、电压表的示数都减小
B．电流表、电压表的示数都增大
C．电流表的示数增大、电压表的示数减小
D．电流表的示数减小、电压表的示数增大
【解答】解：由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流；
当滑动变阻器的滑片P从a端滑到b端的过程中，接入电路的电阻变大，电路的总电阻变大；
根据I可知，电路中的电流变小，即电流表的示数变小；
根据U＝IR可知，R1两端的电压变小，即电压表示数变小。
故选：A。
8．[2025吐鲁番模拟]如图所示是一种自动测定油箱内油量多少的示意图，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少，则下列说法正确的是（ ）
A．油量减少，R减少，油量表指针偏转变小
B．油量减少，R增大，油量表指针偏转变大
C．油量增加，R减少，油量表指针偏转变大
D．油量增加，R增大，油量表指针偏转变小
【解答】解：
由电路图可知，R与R′串联，油量表串联在电路中，
当油量增加时，浮标上移，滑片下移，R连入电路的电阻减小，电路中的总电阻减小，故D错误；
由I可知，电路中的电流变大，则油量表的指针偏转变大，故C正确；
同理，当油量减少时，浮标下移，滑片上移，R增大，油量表的指针偏转变小，故AB错误。
故选：C。
8．[2024兵团一中二模]如图为商场安装的光敏电阻自动计数器。其中A为光源，B为由电动机带动匀速运行的自动扶梯，R1为光敏电阻，R2为定值电阻，当有光照射时R1＝R2。当扶梯上有顾客挡住由A射向R1的光线时，R1的电阻增大，则R1两端的电压和电功率如何变化（ ）
A．变大，变小B．变大，变大C．变小，变大D．变小，变小
【解答】解：当扶梯上有顾客挡住由A射向R1的光线时，R1的电阻增大，根据串联分压原理可知，R1两端的电压变大，电路中的总电阻变大，根据I可知，电流变小，根据P＝I2R可知，R1两端的电功率变小，故A正确，BCD错误。
故选：A。
10．[2025石河子二模]小海设计了一款电子量角器，如图甲所示，图乙为简化电路图，其中AB为粗细均匀的半圆弧形电阻丝，O点为其圆心，OP为金属滑片，可绕0点转动。AO间连接的角度显示器是由电压表改装而成的，可用来显示∠AOP的大小。当滑片OP沿顺时针方向转动时（ ）
A．AB间电阻丝的电阻变小
B．通过电阻丝AB的电流变小
C．电压表的示数变大
D．电压表的示数变小
【解答】解：AB．由电路图可知，电路为AB均匀半圆弧形电阻的简单电路，电压表测AP间电阻两端的电压，因电压表的内阻很大、在电路中相当于断路，所以，滑片P移动时，电路中的总电阻不变，由欧姆定律可知当滑片沿顺时针方向转动时，电路中的电流大小不会改变，故AB错误；
CD．因滑片P沿顺时针方向转动时，AP间电阻变大，由U＝IR可知电压表示数会变大，故C正确，D错误。
故选：C。
9．[2025乌鲁木齐三模]如图所示，电源两端电压和灯丝电阻均不变。闭合开关S，在滑动变阻器的滑片P由a端滑向b端的过程中，下面说法正确的是（ ）
A．电流表示数变大，灯泡变暗
B．电压表示数变大，灯泡变亮
C．电流表示数不变，灯泡变亮
D．电压表示数不变，灯泡变暗
【解答】解：由电路图知，滑动变阻器右侧部分及电流表短路，故无论如何调节电流表中都没有示数；
滑动变阻器的左侧部分与灯泡串联，电压表测电源电压故电压表示数也不变，当触片向b滑动时，接入电路中的电阻变大，故总电阻变大，电流减小，灯泡功率减小，亮度变暗。故电流表电压表示数均不变，但灯泡变暗。
故选：D。
9．[2025兵团一中模拟]如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（ ）
A．通过滑动变阻器的电流变小，其两端的电压变大
B．通过小灯泡的电流及其两端的电压都保持不变
C．电流表的示数变大，电压表的示数变小
D．电流表和电压表的示数都逐渐变大
【解答】解：
由电路图可知，灯泡与R并联，电流表测R支路的电流，电压表测电源电压，所以滑片移动后电压表示数不变；
因为并联电路支路间互不影响，所以滑片的移动后，灯泡支路两端电压和通过的电流不变；
滑动变阻器的滑片P向右移动时，变阻器连入阻值变大，由欧姆定律知通过R的电流变小，即电流表示数变小。
综上所述，ACD错误，B正确。
故选：B。
10．[2025喀什一模]在如图所示电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（ ）
A．电压表V的示数不变，电流表A2的示数变大
B．电压表V的示数变大，电流表A2的示数变大
C．电流表A1的示数与电流表A2的示数同时变大
D．电流表A1的示数与电流表A2的示数同时变小
【解答】解：因为该电路为并联，所以电压表示数等于电源电压，故B选项错误；
又因为滑片向左移动时，滑动变阻器接入电路的电阻增大，而并联电路两端电压不变，因此A1示数减小，故排除选项A、C；
因为并联电路各支路互不影响，因此R1支路中电流不变，而并联电路干路电流等于支路电流之和，故A2示数也变小。
故选：D。
10．[2025新疆克州一模]如图所示的电路，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是（ ）
A．电压表V示数变大，电流表A2示数变小
B．电流表A1示数变小，灯泡L亮度变暗
C．电压表V示数与电流表A2示数的比值变小
D．电流表A1示数与电流表A2示数的差值不变
【解答】解：由电路图可知，灯泡L与滑动变阻器R并联，电流表A1测干路电流，电流表A2测R支路的电流，电压表测电源的电压。
因电源的电压不变，
所以，滑片移动时电压表的示数不变，故A不正确；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过灯泡的电流不变，实际功率不变，灯泡的亮暗不变，故B不正确；
因并联电路中干路电流等于各支路电流之和，
所以，电流表A1示数与电流表A2示数的差值即为通过灯泡L的电流不变，故D正确；
当滑动变阻器的滑片P向右滑动时，接入电路中的电阻变大，
由I可知，R支路的电流变小，即电流表A2的示数变小，
所以，电压表V示数与电流表A2示数的比值变大，故C不正确。
故选：D。
