　　7．(2025·广东)阅读短文，回答问题．
　　2025年2月，我国望宇登月服进入初样研制阶段．望宇登月服主体 由多层结构组成，包括内衣舒适层、保暖层、通风服和水冷服、气密限 制层、隔热层和外保护层等．

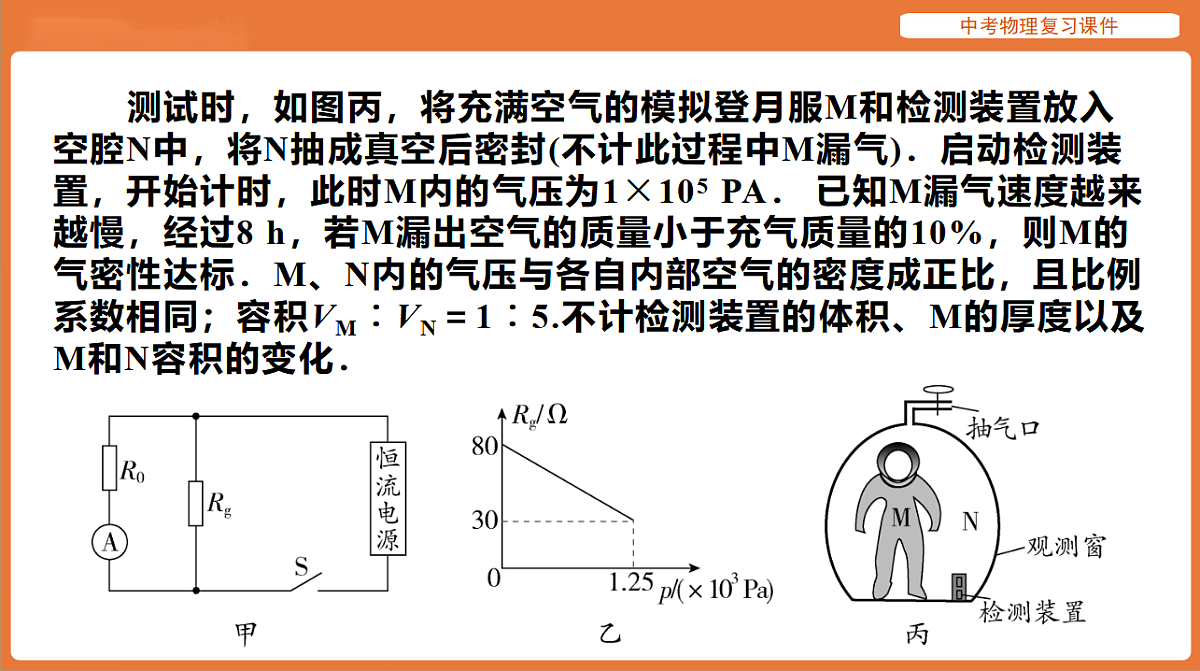

　　某科技小组为检测模拟登月服的气密性，设计了气压检测装置，其 电路如图甲，R0的阻值为30 Ω，恒流电源输出电流恒为1 A． 当气压 p≤1.25×103 Pa时，压敏电阻Rg的阻值随气压p的变化关系如图乙(为方 便计算，图像已作近似处理)．
　　测试时，如图丙，将充满空气的模拟登月服M和检测装置放入 空腔N中，将N抽成真空后密封(不计此过程中M漏气)．启动检测装 置，开始计时，此时M内的气压为1×105 PA． 已知M漏气速度越来 越慢，经过8 h，若M漏出空气的质量小于充气质量的10%，则M的 气密性达标．M、N内的气压与各自内部空气的密度成正比，且比例 系数相同；容积VM∶VN＝1∶5.不计检测装置的体积、M的厚度以及 M和N容积的变化．

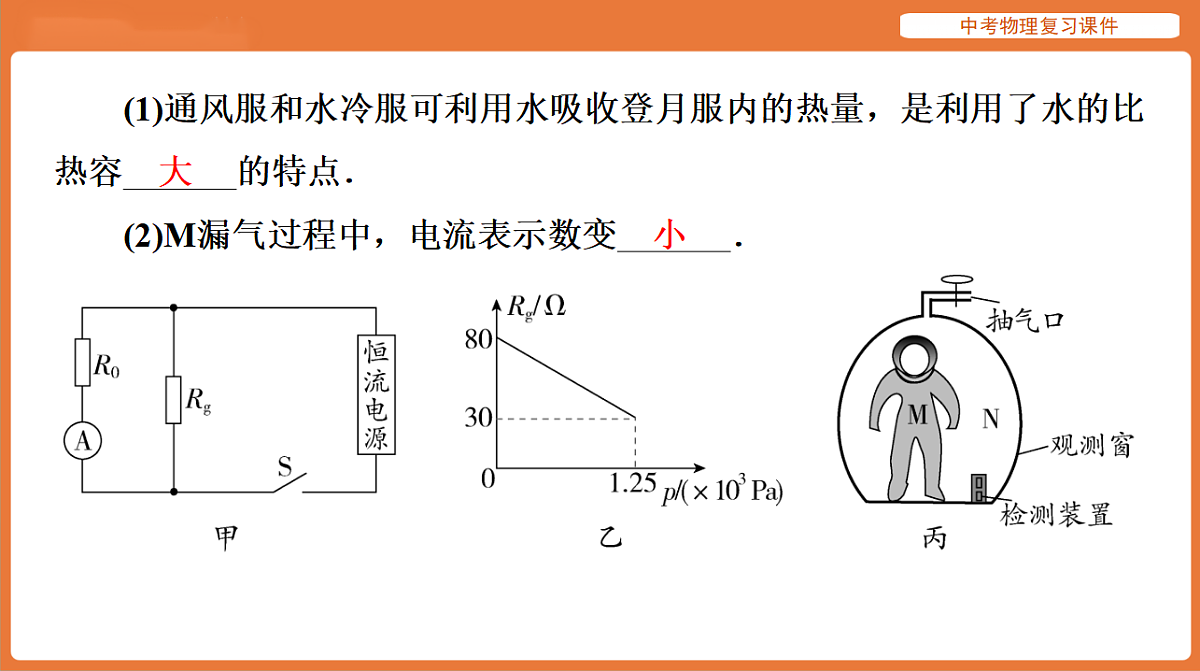

　　(1)通风服和水冷服可利用水吸收登月服内的热量，是利用了水的比 热容 ⁠的特点．　　(2)M漏气过程中，电流表示数变 ⁠．
　　(3)开始计时后，经过4 h电流表示数为0.6 A，此时N内的气压 为 Pa，M漏出空气的质量为充气质量的 %.请判断M的 气密性是否达标并说明理由： ⁠ ⁠ ⁠．
前4 h漏气质量占充气质量的3.5%，由
于漏气速度越来越慢，可推测经过8 h漏出空气的质量与充气质量之比
小于7%，即小于10%，故M的气密性达标
　　(4)思考(3)的检测过程，为使电流表示数变化范围最大，可改变R0 的阻值．设真空时电流表示数为I0，经过4 h电流表示数为I1，要使I0与I1 的差值最大，R0的阻值应为 ⁠Ω.
　　【解析】(2)由图丙可知，检测装置在N内，M漏气过程中，N内的 气压逐渐增大，由图乙可知，压敏电阻Rg的阻值随气压p增大而减小， 则通过压敏电阻Rg的电流增大；由图甲可知，R0与压敏电阻Rg并联，电 流表测量通过R0的电流，恒流电源输出电流恒为1 A，由并联分流可 知，通过压敏电阻Rg的电流增大，则通过R0的电流减小，所以电流表示 数变小．
