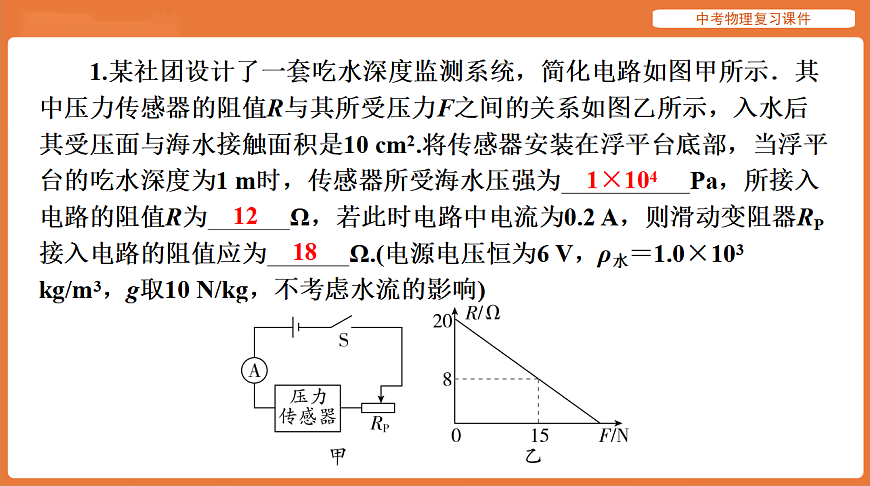

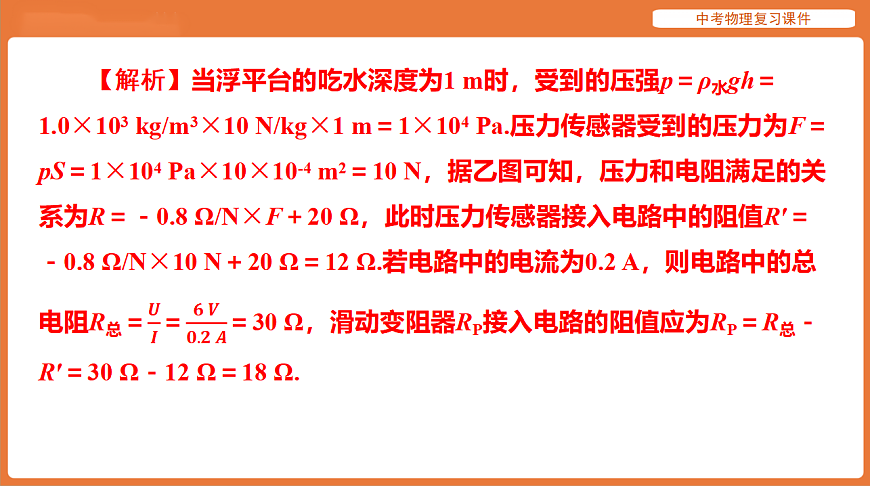

　　1.某社团设计了一套吃水深度监测系统，简化电路如图甲所示．其 中压力传感器的阻值R与其所受压力F之间的关系如图乙所示，入水后 其受压面与海水接触面积是10 cm2.将传感器安装在浮平台底部，当浮平 台的吃水深度为1 m时，传感器所受海水压强为 Pa，所接入 电路的阻值R为 Ω，若此时电路中电流为0.2 A，则滑动变阻器RP 接入电路的阻值应为 Ω.(电源电压恒为6 V，ρ水＝1.0×103 kg/m3，g取10 N/kg，不考虑水流的影响)
　　2．在学校科技节上，物理兴趣小组的同学们展示了他们自主设计并制作的“自动补水系统”．如图甲所示，装有水的容器置于压敏电阻RF上保持水平接触挤压(容器质量忽略不计)．当导线1中的电流I≥0.05 A时，感应开关K闭合，水泵启动向容器中注水；当导线1中的电流I≤0.04 A时，感应开关K断开，水泵停止工作．RF阻值与所施加压力F的关系图线如图乙所示．将S闭合，“自动补水系统”模拟装置开始工作．将电阻箱R调至R0，当容器中水的质量为1 kg时，水泵刚好启动，且容器中水的质量最大可达5 kg.则该模拟装置选用的电源电压U＝ V，设置的电阻箱的阻值R0＝ Ω.若要使水泵刚启动时容器中水的质量更大，可将电阻箱R的阻值调 ．(g取10 N/kg)

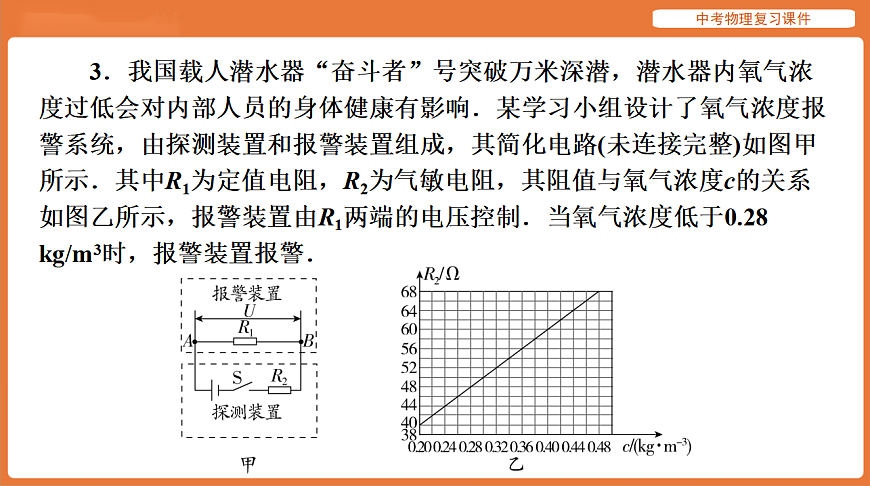

　　3．我国载人潜水器“奋斗者”号突破万米深潜，潜水器内氧气浓 度过低会对内部人员的身体健康有影响．某学习小组设计了氧气浓度报 警系统，由探测装置和报警装置组成，其简化电路(未连接完整)如图甲 所示．其中R1为定值电阻，R2为气敏电阻，其阻值与氧气浓度c的关系 如图乙所示，报警装置由R1两端的电压控制．当氧气浓度低于0.28 kg/m3时，报警装置报警．
　　(1)闭合开关，当氧气浓度下降时，R2阻值 ，R1两端的电 压 ．(均选填“变大”“变小”或“不变”)
　　(2)在一次测试中，将一个电压表接在图中A、B两点间，当氧气浓 度为0.2 kg/m3时，电压表示数为2.7 V，当氧气浓度为0.36 kg/m3时，电 压表示数为2.16 V． 则电源电压为 V，R1的阻值为 ⁠Ω.
　　(3)学习小组进一步查阅资料发现，氧气浓度高于某一值c0也会对身 体健康有影响，因此决定改造报警系统的报警范围．改造后，当R1两端 电压低于1.92 V或高于2.4 V时，报警装置报警，则c0为 kg/m3.
　　【解析】(1)由图乙可知，当氧气浓度下降时，R2的阻值变小，由图 甲可知，R1与R2串联，R2的阻值变小，根据串联分压的特点，R2两端电 压变小，电源电压不变，R1两端电压变大．
