初中物理教科版（2024）八年级下册（2024）跨学科实践：船闸优秀ppt课件

这是一份初中物理教科版（2024）八年级下册（2024）跨学科实践：船闸优秀ppt课件

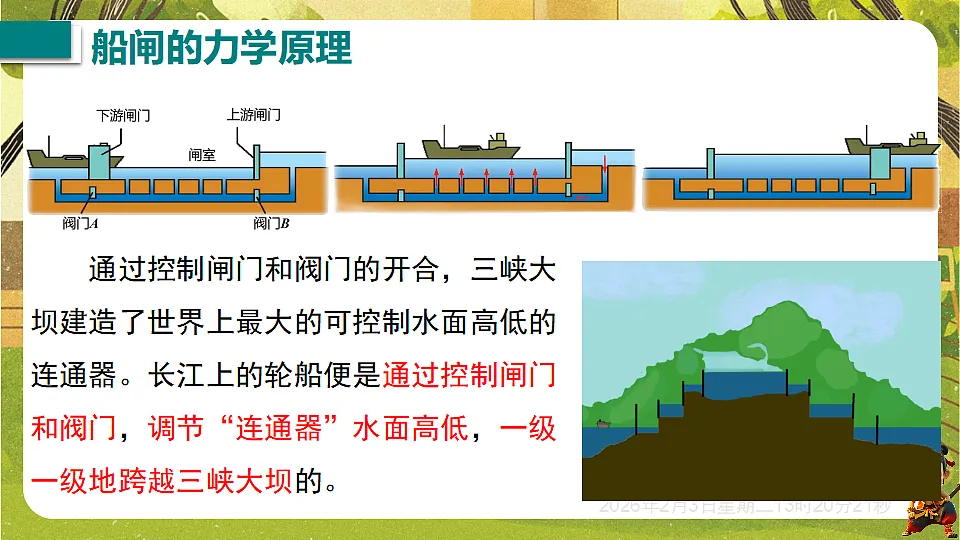

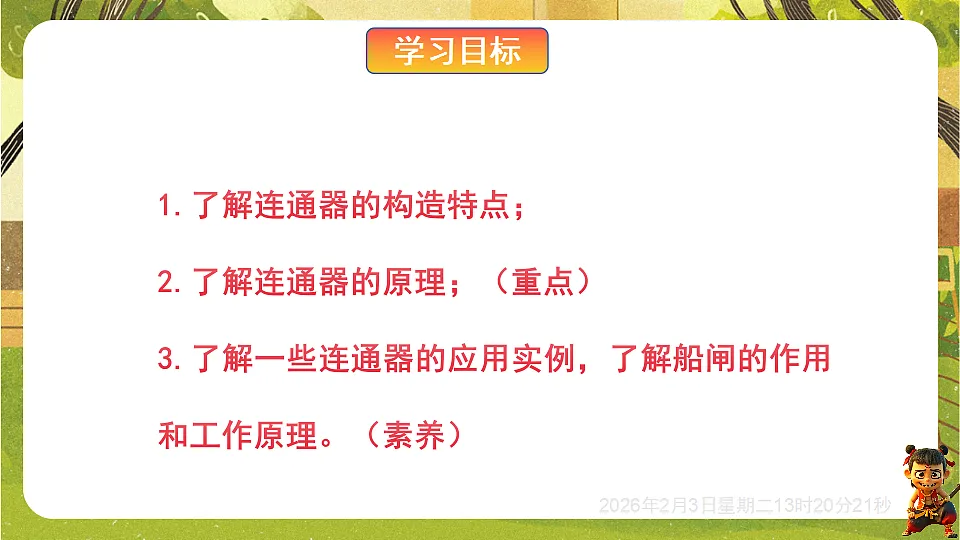

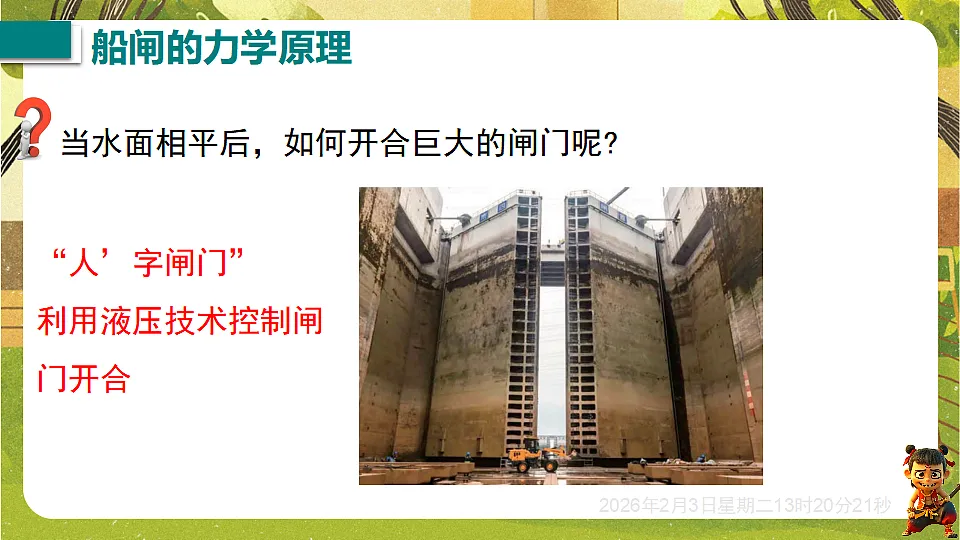

教科版2024（新教材）物理8年级下册精做课件9.3跨学科实践：船闸第9章 压 强授课教师： Home . 班 级： 八年级（---）班 . 时 间： . 2026年2月5日1.了解连通器的构造特点；2.了解连通器的原理；（重点）3.了解一些连通器的应用实例，了解船闸的作用和工作原理。（素养） 提出问题 教师想在教室的南北两面墙上相同高度处分别挂上一幅画，如何做到高度一致呢？阀门A打开，B关闭。闸室和下游水道构成了一个连通器，水从 流向 ，闸室水面与下游相平时，下游闸门打开，船驶入闸室。船闸的工作原理关闭阀门A和下游闸门，打开阀门B,闸室和上游水道构成了一个连通器，水从 流向 。闸室中水面与，上游相平时，打开上游闸门，船驶往上游。闸室下游上游闸室 通过控制闸门和阀门的开合，三峡大坝建造了世界上最大的可控制水面高低的连通器。长江上的轮船便是通过控制闸门和阀门，调节“连通器”水面高低，一级一级地跨越三峡大坝的。“人’字闸门”利用液压技术控制闸门开合当水面相平后，如何开合巨大的闸门呢? 雄伟的三峡大坝在有效防范洪涝灾害的同时，产生了巨大电能，为社会生产生活提供重要保障。三峡船闸能使几千吨级的船舶“跳跃"百米高的“龙门”，畅游于大坝上下。 船闸包括闸首(上、下游挡水墙)、闸门、阀门、闸室(控制船舶作垂直升降)、输水系统(供闸室灌水和泄水的连通器)、引航道(连接船闸和主航道)等部分。 材料与工具选用参考矿泉水瓶、A4纸、硬纸壳、塑料板、泡沫板、吸管、热熔胶枪、透明胶带、剪刀、刻度尺等。请以组为单位，根据掌握的知识进行工程设计和模型制作。1.船闸可以盛1L水且不漏水；2.船闸加水后可以正常开闭闸门；3.可以演示一次模型船从上游到下游的过程。测试要求材料与工具选用参考矿泉水瓶、A4纸、硬纸壳、塑料板、泡沫板、吸管、热熔胶枪、透明胶带、剪刀、刻度尺等。 根据设计说明和设计图纸制作模型，并进行模型展示和现场答辩。对此次活动的评价，可以从技术可行性、安全性、经济性和模型的艺术性等方面展开。 交流评估知识点1 船闸的力学原理 A 2.船闸是劳动人民智慧的结晶，利用了________原理。如图所示，当上游船只驶往下游时，先打开_______，连通器 上游闸室 闸室下游下游 3.三峡船闸目前是世界上最大的船闸，拥有五级船闸。多级船闸虽然比单级船闸结构更复杂，但使用更安全，请分析多级船闸比单级船闸更安全的原因（如图所示）。 知识点2 设计、制作一个船闸 （1）图中水的流动情况是________________（选填“从上游流向闸室”或“从闸室流向下游”），根据船闸的工作过程推测，图中小船是从______________（选填“上游开往下游”或“下游开往上游”）。从上游流向闸室下游开往上游     （3）下列材料是制作闸门的备选材料，综合考虑，最适合用作于小军的船闸闸门材料的是____________。薄铝合金板（4）由于工具与资金有限，小军只能选择薄木板制作闸门，请你对船闸设计进行相应优化，使小军制作的船闸比较可靠。（不需要具体数据）增加船闸级数，并适当填高上游和闸室底部。跨学科实践：船闸船闸的力学原理设计、制作一个船闸船闸的组成部分工程设计模型制作
