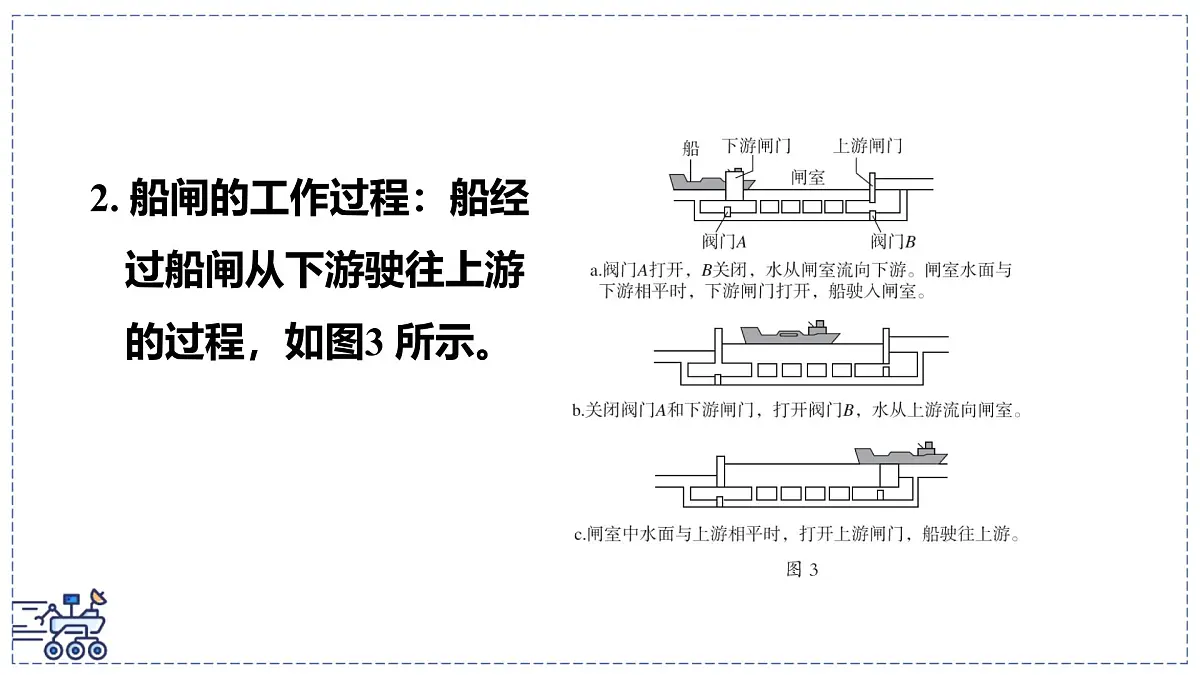

2. 船闸的工作过程：船经过船闸从下游驶往上游的过程，如图3 所示。

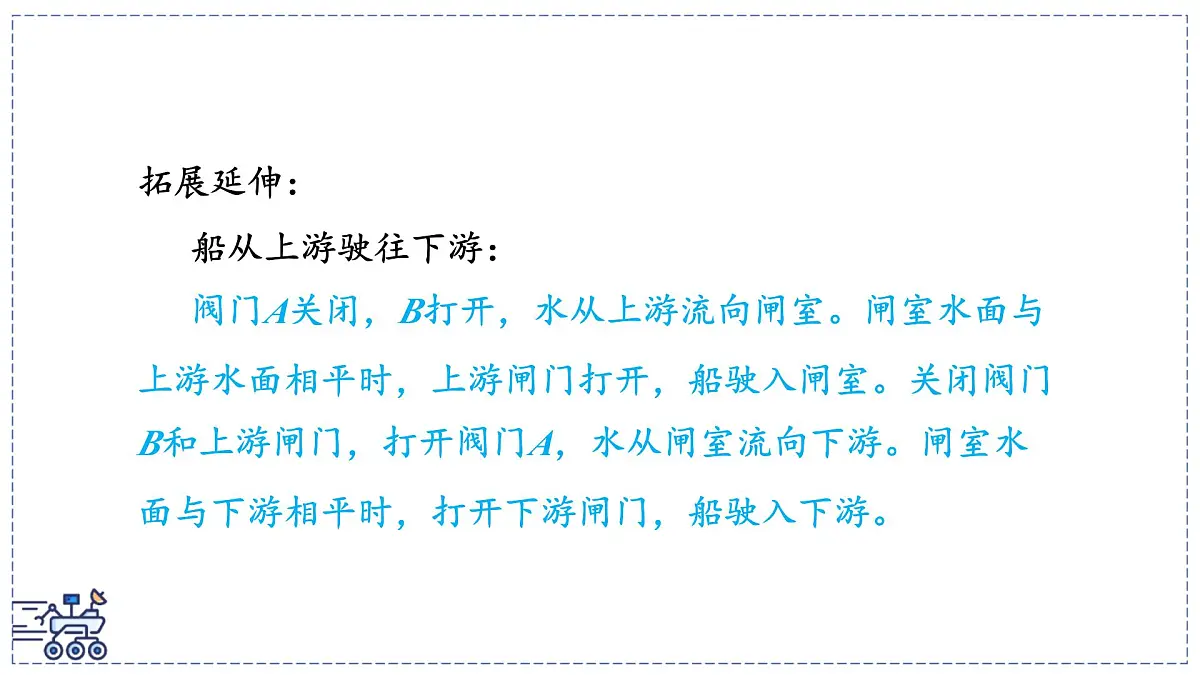

拓展延伸：船从上游驶往下游：阀门A关闭，B打开，水从上游流向闸室。闸室水面与上游水面相平时，上游闸门打开，船驶入闸室。关闭阀门B和上游闸门，打开阀门A，水从闸室流向下游。闸室水面与下游相平时，打开下游闸门，船驶入下游。

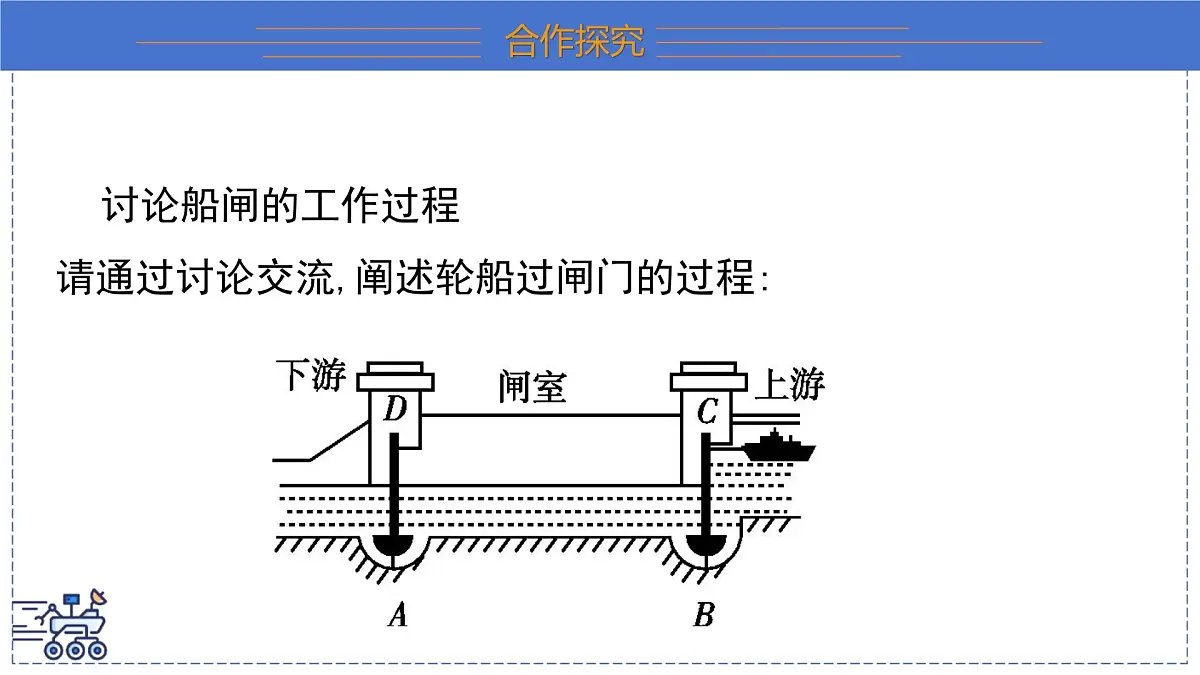

讨论船闸的工作过程请通过讨论交流,阐述轮船过闸门的过程:

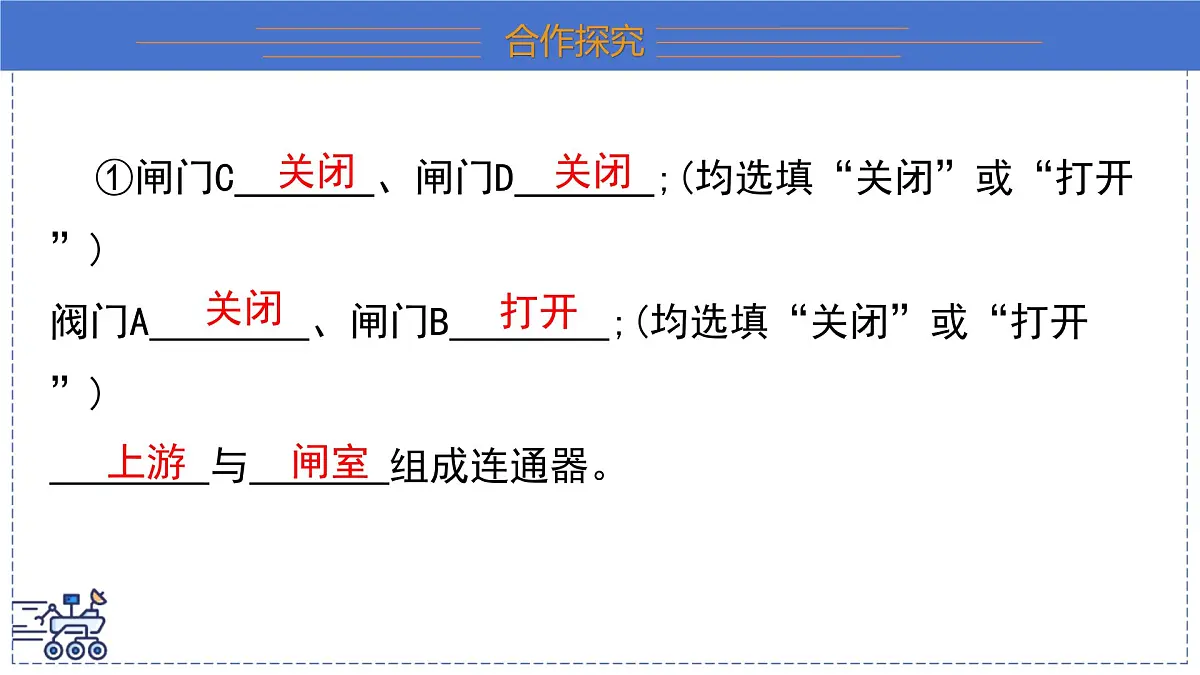

①闸门C　 　、闸门D　 　;(均选填“关闭”或“打开”) 阀门A　 　、闸门B　 　;(均选填“关闭”或“打开”) 　 　与　 　组成连通器。
②闸室中水面与上游相平时,打开闸门C,船驶入闸室。

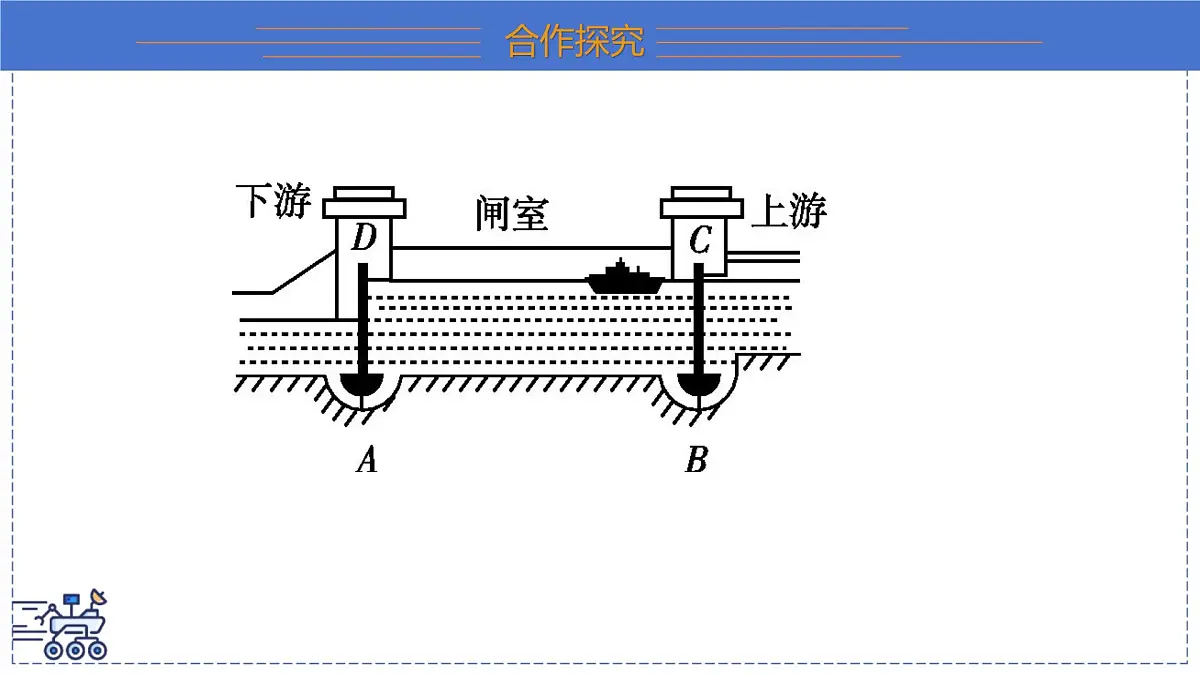

③闸门C　 　、闸门D　 　;(均选填“关闭”或“打开”) 阀门A　 　、闸门B　 　;(均选填“关闭”或“打开”) 　 　与　 　组成连通器。
④闸室中水面与下游相平时,打开闸门D,船驶入下游。
三峡船闸是世界上最大的人造连通器。如图4 所示，是轮船通过船闸的示意图。此时上游阀门A 打开，下游阀门B 关闭。下列说法正确的是( )
A. 闸室和上游水道构成连通器，水对阀门A两侧的压强相等B. 闸室和上游水道构成连通器，水对阀门A 右侧的压强大于左侧的压强C. 闸室和下游水道构成连通器，水对阀门B 右侧的压强大于左侧的压强D. 闸室和下游水道构成连通器，水对阀门B 两侧的压强相等
解题秘方：由于船闸是连通器，因此我们可以根据连通器的定义及其原理解答此题。
解析：当船闸的上游阀门打开、下游阀门关闭时，闸室和上游水道组成一个连通器，故C、D 项错误。对于阀门A来说，闸室内液面与上游液面相平，故其两侧受到的压强相等，故B 项错误，A 项正确。
