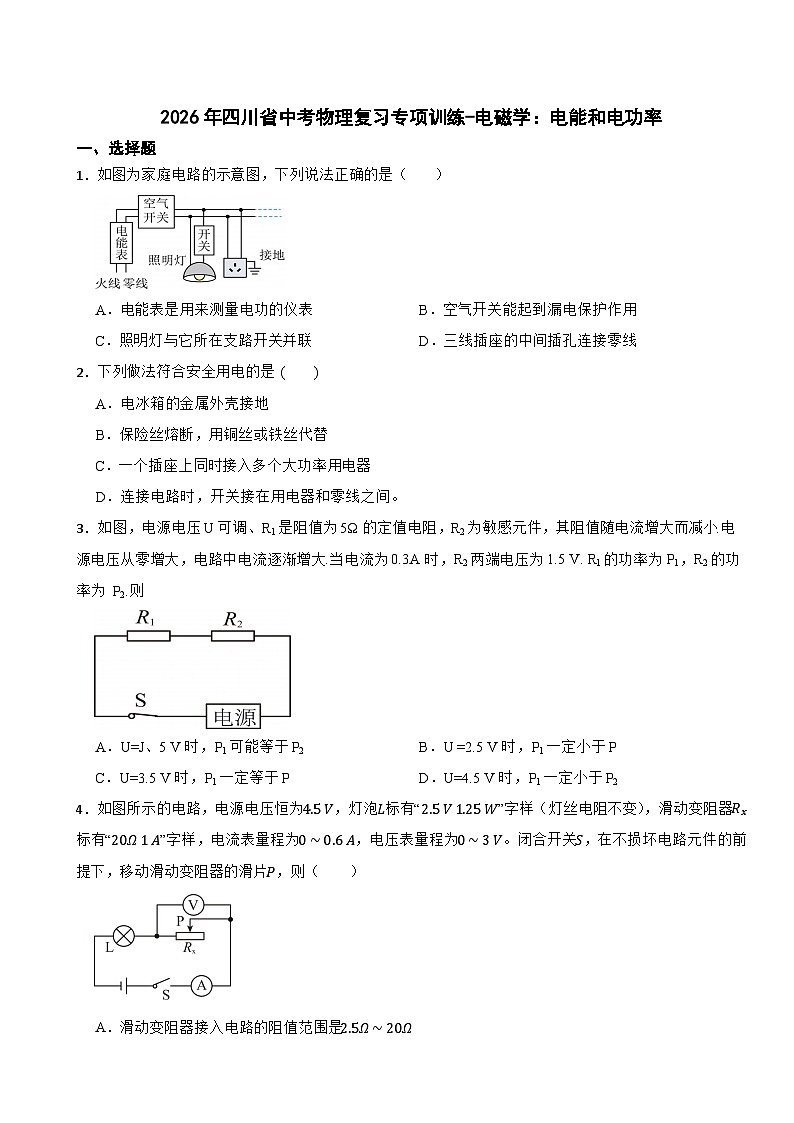

2026年四川省中考物理复习专项训练-电磁学：电能和电功率

这是一份2026年四川省中考物理复习专项训练-电磁学：电能和电功率，共18页。试卷主要包含了选择题，填空题，作图题，计算题，科普阅读题，综合题等内容，欢迎下载使用。
一、选择题
1．如图为家庭电路的示意图，下列说法正确的是（ ）
A．电能表是用来测量电功的仪表B．空气开关能起到漏电保护作用
C．照明灯与它所在支路开关并联D．三线插座的中间插孔连接零线
2．下列做法符合安全用电的是 ( )
A．电冰箱的金属外壳接地
B．保险丝熔断，用铜丝或铁丝代替
C．一个插座上同时接入多个大功率用电器
D．连接电路时，开关接在用电器和零线之间。
3．如图，电源电压U可调、R1是阻值为5Ω的定值电阻，R2为敏感元件，其阻值随电流增大而减小.电源电压从零增大，电路中电流逐渐增大.当电流为0.3A时，R2两端电压为1.5 V. R1的功率为P1，R2的功率为 P2.则
A．U=J、5 V时，P1可能等于P2B．U =2.5 V时，P1一定小于P
C．U=3.5 V时，P1一定等于PD．U=4.5 V时，P1一定小于P2
4．如图所示的电路，电源电压恒为4.5 V，灯泡L标有“2.5 V 1.25 W”字样（灯丝电阻不变），滑动变阻器Rx标有“20Ω 1 A”字样，电流表量程为0∼0.6 A，电压表量程为0∼3 V。闭合开关S，在不损坏电路元件的前提下，移动滑动变阻器的滑片P，则（ ）

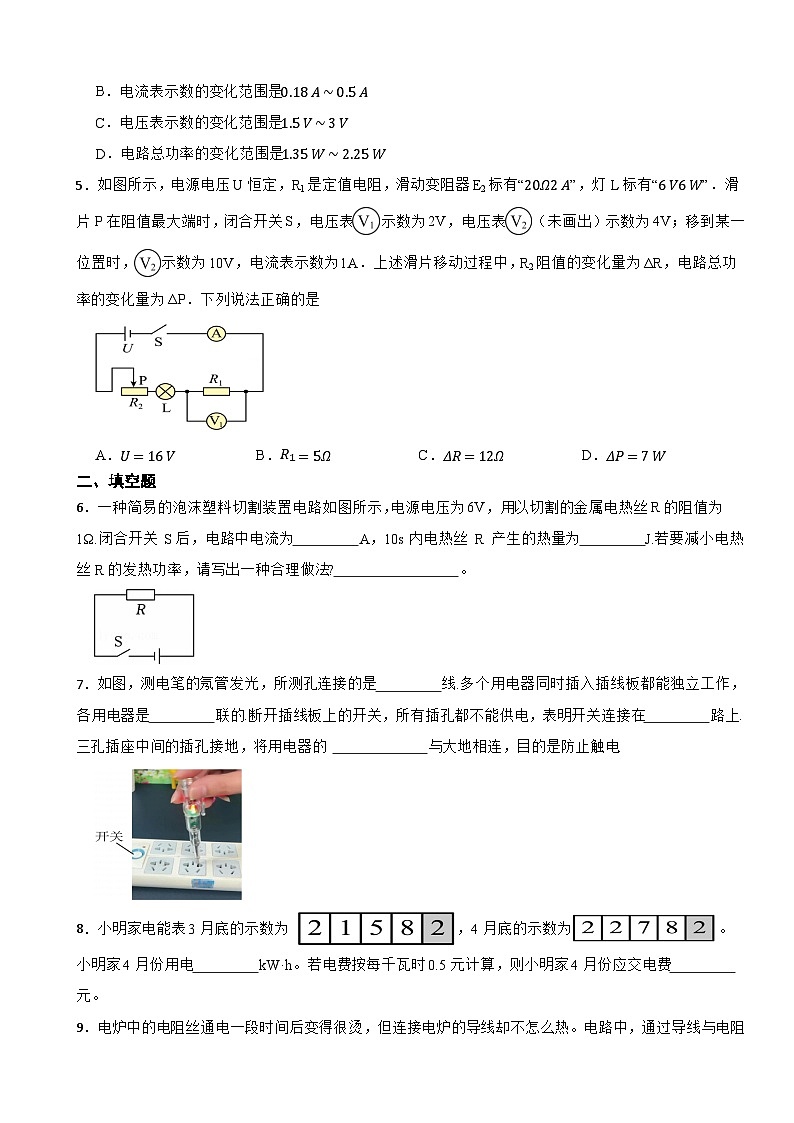

A．滑动变阻器接入电路的阻值范围是2.5Ω∼20Ω
B．电流表示数的变化范围是0.18 A∼0.5 A
C．电压表示数的变化范围是1.5 V∼3 V
D．电路总功率的变化范围是1.35 W∼2.25 W
5．如图所示，电源电压U恒定，R1是定值电阻，滑动变阻器E2标有“20Ω2 A”，灯L标有“6 V6 W”．滑片P在阻值最大端时，闭合开关S，电压表示数为2V，电压表（未画出）示数为4V；移到某一位置时，示数为10V，电流表示数为1A．上述滑片移动过程中，R2阻值的变化量为ΔR，电路总功率的变化量为ΔP．下列说法正确的是
A．U=16 VB．R1=5ΩC．ΔR=12ΩD．ΔP=7 W
二、填空题
6．一种简易的泡沫塑料切割装置电路如图所示，电源电压为6V，用以切割的金属电热丝R的阻值为1Ω.闭合开关 S后，电路中电流为 A，10s内电热丝 R 产生的热量为 J.若要减小电热丝R的发热功率，请写出一种合理做法? 。
7．如图，测电笔的氖管发光，所测孔连接的是 线.多个用电器同时插入插线板都能独立工作，各用电器是 联的.断开插线板上的开关，所有插孔都不能供电，表明开关连接在 路上.三孔插座中间的插孔接地，将用电器的 与大地相连，目的是防止触电.
8．小明家电能表3月底的示数为 ，4月底的示数为。小明家4月份用电 kW·h。若电费按每千瓦时0.5元计算，则小明家4月份应交电费 元。

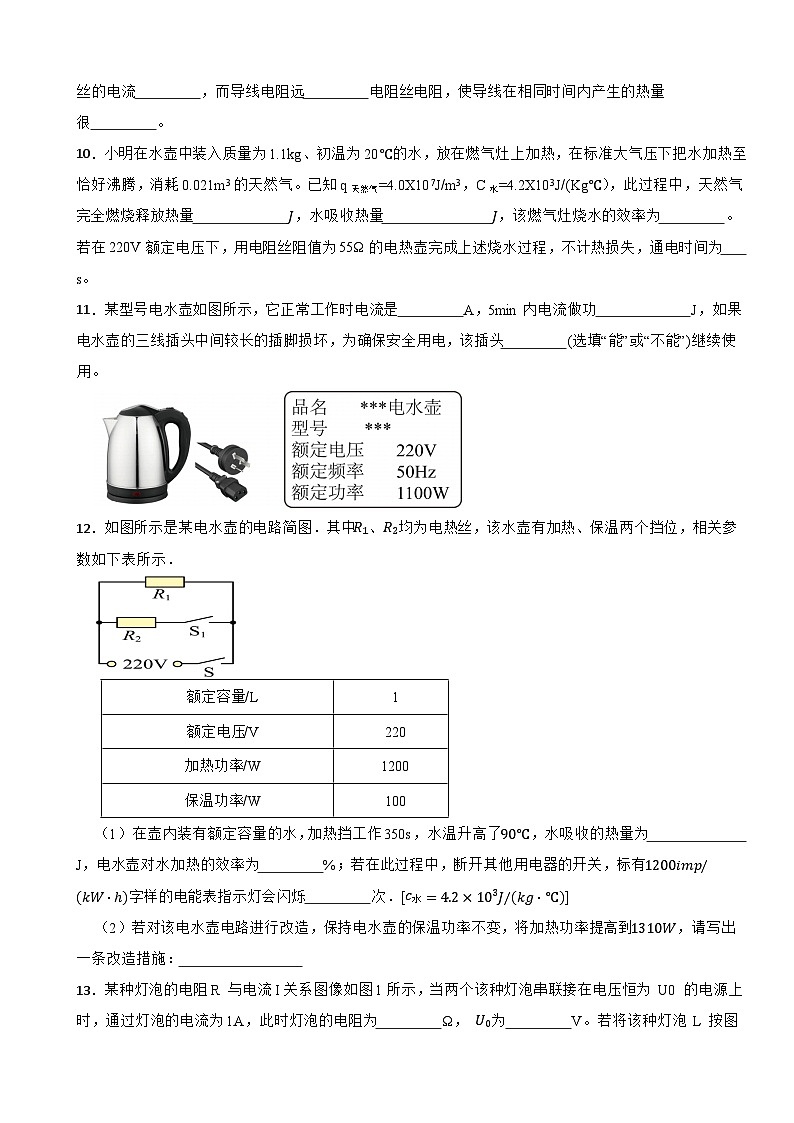

9．电炉中的电阻丝通电一段时间后变得很烫，但连接电炉的导线却不怎么热。电路中，通过导线与电阻丝的电流 ，而导线电阻远 电阻丝电阻，使导线在相同时间内产生的热量很 。
10．小明在水壶中装入质量为1.1kg、初温为20℃的水，放在燃气灶上加热，在标准大气压下把水加热至恰好沸腾，消耗0.021m3的天然气。已知q天然气=4.0X107J/m3，C水=4.2X103J/(Kg℃），此过程中，天然气完全燃烧释放热量 J，水吸收热量 J，该燃气灶烧水的效率为 。若在220V额定电压下，用电阻丝阻值为55Ω的电热壶完成上述烧水过程，不计热损失，通电时间为 s。
11．某型号电水壶如图所示，它正常工作时电流是 A，5min内电流做功 J，如果电水壶的三线插头中间较长的插脚损坏，为确保安全用电，该插头 (选填“能”或“不能”)继续使用。
12．如图所示是某电水壶的电路简图．其中R1、R2均为电热丝，该水壶有加热、保温两个挡位，相关参数如下表所示．
（1）在壶内装有额定容量的水，加热挡工作350s，水温升高了90℃，水吸收的热量为 J，电水壶对水加热的效率为 %；若在此过程中，断开其他用电器的开关，标有1200imp/(kW⋅h)字样的电能表指示灯会闪烁 次．[c水=4.2×103J/(kg⋅℃)]
（2）若对该电水壶电路进行改造，保持电水壶的保温功率不变，将加热功率提高到1310W，请写出一条改造措施：
13．某种灯泡的电阻R 与电流I关系图像如图1所示，当两个该种灯泡串联接在电压恒为 U0 的电源上时，通过灯泡的电流为1A，此时灯泡的电阻为 Ω， U0为 V。若将该种灯泡 L 按图2的方式接在电压为3V的电源上，其中定值电阻 R0的阻值为3.5Ω，闭合开关后，电阻 R0两端的电压为 V，灯泡 L 的电功率为 W。
14．某电蚊香器中所用加热片的电阻与温度的关系图像如图所示，将此加热片接在电压恒定的电源两端，初温为 25∘C,刚开始时，随着温度的升高，加热片中的电流不断 ，温度达到 ℃时功率达到最大值。若该电蚊香器的实际功率为10W， 则工作12h， 可使标有“3000 imp/(kW·h)”字样的电能表指示灯闪烁 次。
15．今年“五一”期间，小明在家长陪同下进行“综合实践活动”，利用家中的电能表测量家中空气炸锅的实际功率。小明把家中其他用电器全部断开后，将空气炸锅单独接入电路，观察到标有“3000imp/（kW⋅h）”字样的电能表指示灯闪烁60imp，用时1min，则空气炸锅在这1min内消耗的电能为 kW⋅h，实际功率为 W。
16．如图是一款电水壶的电路简图，R1、R2，均为加热电阻，通过旋转旋开关可实现加热与温功能的切换，保温功率为 88W，R1阻值为 44Ω，加热时应将开关旋至 （1/2位置）加热功率为 W，R2的阻值为 Ω
17．教室的饮水机上有两条提示语：“注意水温，谨防烫伤”和“节约用电，弘扬美德”.小明画出了饮水机电路示意图，如图甲所示，电阻R1=1210Ω，加热时总功率为840W.线圈内阻不计，Rt为热敏电阻，其阻值随温度的变化如表格所示，控制电路电源电压恒为3V，当电流达到0.02A时衔铁被吸合.
（1）衔铁被吸合时，饮水机处于 （选填“加热”或“保温”）状态，饮水机处于保温状态时，功率为 W；
（2）设定最高水温为60℃，需要将滑动变阻器RP阻值调至 Ω.根据图乙中电能表参数，饮水机处于加热状态时，经过10min，电能表指示灯闪烁 次.
三、作图题
18． 按照题目要求作图。
（1）如图甲所示，请用笔画线代替导线将电灯和开关接到电路中；
（2）如图乙所示，一架飞机在空中匀速飞行。请在图中画出该飞机所受重力的示意图。
19．按要求作图。
（1）图甲中，光线 AO斜射到镜面上，画出其反射光线 OB；
（2）图乙中，小球在空中运动，画出它在图示位置受到的重力G；
（3）图丙中，地上的人用滑轮组提升重物，画出最省力的绳子绕法；
（4）图丁中，根据安全用电规范，在两个虚线框内分别画出开关和灯泡的电路元件符号。
四、计算题
20．如图为某家用电热器的简化电路图，R1、R2是电热丝，R1=10Ω，虚线框内是温控开关，能在低温档和高温档间自动切换。当触点“1”与“2”接通时，处于低温档：当触点“1”与“2”“3”同时接通时，处于高温档。高温档功率是低温档功率的3倍。求：
（1）低温档时，R1中通过的电流及10s内放出的热量；
（2）高温档时，电阻 R2的功率。
21．如图所示电路，电源电压保持不变，小灯泡上标有“9V 0.9A”字样，小灯泡电阻不变。电阻箱处于某一阻值，闭合开关，电路的总功率为7.2W；将电阻箱阻值调为原来的3倍，电路的总功率变为4.8W。求：
（1）小灯泡的电阻；
（2）电源电压。
22．如图甲所示，是某跨学科学习小组设计的装置结构图，它可以根据水量多少自动控制受控电路。控制电路由电源 U1、电磁铁、保护开关 S、敏感电阻. RF、T形绝缘硬杆、圆柱形浮体A、保护电阻. R1等组成；受控电路由电源 U2、加热电阻. R2等组成。当通过电磁铁的电流达到 0.15A，衔铁恰好被吸下，动、静触点接触，受控电路接通；当电流达到0.3A，保护开关S 自动断开，衔铁在弹簧弹力作用下与电磁铁分离，动、静触点脱开，受控电路断开。 RF由特殊材料制成，其阻值与所受压力关系如图乙所示；浮体A 的密度比水小，在容器中注水至一定深度后浮体A 就会竖直上浮，通过 T形杆对. RF产生向上压力。已知浮体A 质量为50g、T形杆质量不计， U1=3V,U2=220V,R1=10Ω,R2=22Ω,其余部分电阻忽略不计，g 取 10N/kg， ρ水=1×103kg/m3。 求：
（1）受控电路工作时， R2的电功率。
（2）当电流等于0.15A，衔铁恰好被吸下时， RF受到T形杆的压力。
（3）要让受控电路工作，浮体A 浸入水中体积的范围。
23．某电水壶内部电路简化后如图.当开关S1、S2都闭合，电水壶处于加热状态.水烧开后温控开关S2 自动断开，电水壶处于保温状态.已知电阻R1为22Ω，保温时通过 R 的电流为0.2 A，c=4.2×103J/(kg·℃).求：
（1）将质量为1kg、初温为20℃的水加热至70℃，水吸收的热量Q；
（2）电水壶处于加热状态时的电功率 P；
（3）电水壶处于保温状态时，1min消耗的电能W.
24．某太阳能飞机白天通过太阳能电池板发电供给发动机使用，发出电能的80%转化为飞机推力做的功，可驱动飞机以108 km/h的速度水平匀速直线飞行1 h。已知飞机飞行过程中所受阻力为1 000 N，高空中飞机的太阳能电池板每平方米面积获得太阳能的功率为800 W，太阳能电池板面积为 250m2。
（1）求飞机1h内飞行的距离。
（2）求飞机匀速飞行过程中推力做功的功率。
（3）求太阳能电池板将光能转化为电能的效率。
25． 如图是某种家用电暖器的铭牌。求这种电暖器：
（1）正常工作时的电流；
（2）正常工作时内部电热丝的电阻；
（3）在额定电压下工作10min产生的热量。
26．如图所示电路中，灯泡L的规格为“6V 3W"。闭合开关S， 灯泡正常发光，电流表示数为1.5A。求：
（1）通过灯泡L的电流；
（2）电阻R的电功率；
（3）通电2min，电路消耗的电能。
五、科普阅读题
27．阅读短文，回答问题.
2025 年5 月，我国首批五座9000 吨级气膜粮仓充气成型，标志着中国第四代新型粮仓正式进入实践应用阶段.
每座气膜粮仓直径为 24 m、高度达33 m.结构如右图所示，外层为 PVDF 材料的白色膜材层，反射太阳光且防水；中间层为聚氨酯材料层，导热系数远低于混凝土建材；内层为钢筋混凝土层，起主要支撑作用.气膜粮仓相当于给传统粮仓“穿上了一件雨衣和一件羽绒服”，其储存粮食的气密性和保温性都大幅提升.投入使用后，气膜粮仓集成氮气气调技术，将高纯度的氮气注入粮堆内部.均匀分布的传感器实时获取粮食温度、湿度等信息.
气膜粮仓就像白色安全卫士，守护着粮食安全.
（1）聚氨酯材料具有优良的 .(填材料属性)
（2）为减少粮食因变质产生损失，在气膜粮仓中采取的措施是 .(写出一条即可)
（3）9000 t粮食可以提供____万人一天的口粮.
A．2.3B．23C．230D．2300
（4）工程上，常用测量“压强差半衰期”的方法来检测粮仓的气密性.
①检测现场，某风机功率是 11 kW，送风量约为36000 m3/h，则该风机正常工作 1m in消耗的电能为 J，吹进粮仓的空气质量约为 kg，空气密度约为1.3kg/m3.
②粮仓内外压强差随时间变化的图像如图，本次测定的压强差半衰期约为 s.
③对照国家公布的《粮仓气密性分级表》，该气膜粮仓气密性达到 级.
六、综合题
28．小明家电火锅的铭牌参数如表格所示，其高功率值模糊不清。当开关S1闭合、S2闭合时，电火锅处于高功率工作状态；当开关S1闭合、S2断开时，电火锅处于低功率工作状态。当小明家中只有该电火锅工作时，电火锅在220V电压、高功率状态下工作2min，电能表的指示灯闪烁132次，小明家电能表的表盘如图甲所示。
（1）请在图乙中以笔画线完成电路连接。（电路有多种画法，取其一作图并依图解答后续问题）
（2）求电火锅的高功率值。
（3）求电阻丝R1的阻值。
（4）求电阻丝R2的阻值。
29．图甲是一新款电火锅，图乙是其内部电路简化图，图丙是该电火锅铭牌，中温挡功率模糊不清。
（1）该电火锅的工作原理是 。
（2）中温挡功率为 W。
（3）仅闭合开关S、S1，电火锅在低温挡工作，可推算出 R1:R2=__________。
（4）电火锅正常工作时，用高温挡加热质量为2kg、初温为 20∘C的水，经过10 min水温升高到 100∘C,求此过程中水吸收的热量和电火锅的加热效率。 c水=4.2×103J/kg⋅∘C
30．微波炉上贴有的中国能效标识表示产品的能源效率等级。小明想用所学的物理知识测量微波炉的效率。操作如下。
（1）取100g水倒入烧杯中，测量的初始温度如图1所示，示数为 ℃。
（2）将烧杯放入微波炉中，选择合适的功率加热1min后，测出水温为56℃，则此过程中水吸收的热量 Q 为 J[c水 = 4.2×1 03J/ (kg·℃)
（3）用电流表(量程为0~10 A)测量加热时通过微波炉的电流，如图2所示，示数为 A，微波炉两端的电压为220V，则加热过程中消耗的电能 E为 J。效率 η=QE×100%,则本次实验中微波炉的效率为 。
（4）小明用不同材质的容器盛水，将微波炉设定相同的功率加热，完成多次实验，实验数据记录如下。
表1
通过本组实验数据发现，微波炉的效率与容器的材质 。
（5）小明继续进行实验，在保持微波炉功率不变的情况下，增加加热时间，进一步测量效率，实验数据记录如下。
表2
他观察实验数据发现：随着加热时间的增加，测得的效率逐渐降低。若微波炉完好，则效率降低的原因是 。
31．某型号的茶吧机具有自动取水和加热、保温的功能.取水时采用的电泵，工作原理如图甲所示，通电后电动机带动传动杆快速向下压缩弹性隔膜，进水管口处的单向球阀关闭，出水管口处的单向球阀打开，泵腔内大部分空气被排出；接着，传动杆快速向上拉动弹性隔膜，泵腔体积迅速增大，出水管口处单向球阀关闭，水从进水管口冲开单向球阀，进入泵腔。水桶内水面上方与外界大气相通。图乙是其加热、保温电路原理图，FU为热熔断器，RCR2为加热电阻， R1=242Ω.开关S1闭合后，当水温升高到 100∘C会自动断开，断开后若无外力不会自动闭合.开关S1由电磁继电器控制，开始时处于闭合状态，水温升高至89℃时自动断开，温度下降至84℃自动闭合. U=9V，R2是定值电阻.. Rτ是热敏电阻，阻值随温度升高而减小，其温度与水温相同，当温度为84℃时，阻值为300Ω；当温度为89℃时，阻值为：240Ω.电磁铁线圈电阻忽略不计，当线圈中的电流达到0.03A.时，衔铁被吸下，触点D、E断开；当线圈中的电流减小到一定值时，衔铁被释放，触点 D、E重新接触.
现将插头插入220V的插座中，向茶吧机的水壶内注入1层g的水，水温为24℃，闭合开关SSS、SLS1，R1、R2正常工作，茶吧机开始加热、155s后水温到达100℃，一段时间后进入保温工作状态。 c浓=4.2×103/kg⋅∘C]
（1）自动取水时，水能够进入泵腔的原因是 .
（2）刚开始加热时，通过热熔断器的电流为10A，水温从24℃加热至100℃的过程中，若该茶吧机的加热效率为95%.则：
①R1的额定功率是多少?
②R2消耗的电能为多少?
（3）在保温时，线圈中的电流为 A时衔铁被释放；若温度达到10℃时，R2在工作，经检查线圈中仍有电流，且电磁继电器、RT均无故障、请写出一种可能的故障：
答案解析部分
1．【答案】A
2．【答案】A
3．【答案】B
4．【答案】D
5．【答案】D
6．【答案】6；360；降低电源电压
7．【答案】火；并；干；金属外壳
8．【答案】120；60
9．【答案】相等；小于；少
10．【答案】8.4×105；3.696×105；44%；420
11．【答案】5；3.3×105；不能
12．【答案】（1）3.78×105J；90；140
（2）减小R1的阻值
13．【答案】4.5；9；1.75；0.625
14．【答案】变大；180；360
15．【答案】0.02；1200
16．【答案】2；1100；506
17．【答案】（1）保温；40
（2）50；350
18．【答案】（1）
（2）
19．【答案】（1）
（2）
（3）
（4）
20．【答案】（1）解：根据题可知 R1=110Ω ，根据欧姆定律U=IR计算可知，R1中通过的电流I=UR1=220V110Ω=2A；10s内放出的热量Q=I2Rt=（2A）2×110Ω×10s=4400J。
（2）解：根据P=UI计算可知，低温挡位P低=220V×2A=440W，所以高温挡位的功率为440W×3=1320W，所以PR2=1320W-440W=880W。
21．【答案】（1）解：小灯泡上标有“9V 0.9A”字样，根据欧姆定律计算小灯泡的电阻R=UI=9V0.9A=10Ω。
（2）解：假设电源电压为U，假设电阻为R，根据电功率公式计算可知，电路的总电功率P1=U2RL+U2R=U210Ω+U2R=7.2W；电阻为3R，根据电功率公式计算可知，P2=U2RL+U23R=U210Ω+U23R=4.8W，连列解得U=6V，R=10Ω。
22．【答案】（1）解：根据功率公式P=U22R2=（220V）222Ω=2200W
（2）解：根据欧姆定律计算电路的总电阻R=UI=3V0.15A=20Ω，结合电阻的串联计算RF=20Ω-10Ω=10Ω，据图分析此时的压力为1N.
（3）解： 浮体A 的密度比水小，在容器中注水至一定深度后浮体A 就会竖直上浮 ，物体受到的浮力等于物体重力即F浮=G=50×10-3kg×10N/kg=0.5N，受控电路开始工作时，RF的压力为1N，对A进行受力分析可知A受到的浮力F‘=1N+0.5N=1.5N，V=Fρg=1.5N1×103kg/m3×10N/kg=150cm3，受控电路停止工作时，受控电流为0.3A，此时总电阻R=UI=3V0.3A=10Ω，RF=0Ω，压力为2N，对A进行受力分析可知A受到的浮力F‘=2N+0.5N=2.5N，V=Fρg=2.5N1×103kg/m3×10N/kg=250cm3。
23．【答案】（1）解：水吸收的热量为：
Q=cmΔt=4.2×103J/(kg·℃)×1kg×(70℃-20℃)=2.1×105J
（2）解：当开关S1、S2闭合，电路中只接入R1，电水壶处于加热状态，则加热功率为：P加热=U2R1=220V222Ω=2200W
（3）解：保温状态时，电路中的电流为0.2A，结合时间，计算消耗的电能为：
W=UIt=220V×0.2A×60s=2640J
24．【答案】（1）飞机1h内飞行距离s= vt=108km/h×1h=108km.
（2）飞机匀速飞行过程中F水=f=1000N，速度v=100km/h=30m/s，
则推力做功的功率P推=Wt=F推st=F推v=1000N×30m/s=3×104W
（3）太阳能总功率 P光=250m2×800W/m2=2×105W
电能转化为推力的功率P排=3×104W，则电能功率P电=P推η0=3×104W80%3.75×104W
太阳能电池板将光能转化为电能的效率η=W电W光×100%=P电’P光’×100%=3.75×104W2×105W×100%=18.75%
25．【答案】（1）解：已知电暖器工作时的电功率是1100W，则正常工作时的电流为I=PU=1100W220V=5A
（2）解：正常工作时内部电热丝的电阻为R=U2P=(220V)21100W=44Ω
（3）解： 在额定电压下工作10min产生的热量为Q=W=Pt=1100W×10×60s=6.6×105J
26．【答案】（1）解：通过灯泡 L 的电流：IL=P额U额=3W6V=0.5A
（2）解：通过电阻 R 的电流：IR=I−IL−1.5A−0.5A=1A；
因为灯泡正常发光，
所以电源电压 U=6V，
电阻 R 的电功率：P=UIR=6V×1A=6W。
（3）解： 电路消耗的电能：
W=UIt=6V×1.5A×120s=1080J。
27．【答案】（1）隔热性
（2）气膜粮仓中均匀分布的传感器，实时获取粮食温度、湿度等信息
（3）C
（4）6.6×105；780；3×103；Ⅱ
28．【答案】（1）解：
（2）解： 电火锅在220V电压、高功率状态下工作2min，电能表的指示灯闪烁132次 ，所以电火锅做功W=1323600×3.6×106 J=1.32×105 J，2 min=2×60 s=120 s，根据做功公式计算高功率：P高=Wt=1.32×105 J120 s=1100 W。
（3）解：只有R1工作，此时的功率为1100W，处于高功率，结合电功率公式计算R1=U2P高=(220 V)21100 W=44Ω。
（4）解：两电阻串联时，处于低功率，结合电功率公式计算总电阻R串=U2P低=(220 V)2220 W=220Ω，根据电阻的串联计算R2=R串−R1=220Ω−44Ω=176Ω。
29．【答案】（1）电火锅的工作时消耗电能，得到内能，所以是电流的热效应
（2）1000
（3）5：2
（4）解：水吸收的热量： Q吸=c水mt−t0=4.2×103J/kg•∘C×2kg×100∘C−20∘C=6.72×105J;
由 P=Wt知，电火锅高温挡正常工作10min消耗的电能：
W=P高t'=1400W×10×60s=8.4×105J;
电火锅的工作效率： η=Q吸W×100%=6.72×105J8.4×105J×100%=80%
30．【答案】（1）23
（2）1.386×104
（3）6；7.92×104；17.5%
（4）无关
（5）随着加热时间增加，微波炉内温度升高，与外界环境的温差增大。根据热传递的原理，温差越大，热传递的速度越快，散失到周围环境中的热量就越多。而微波炉效率的计算通常是有用的热量(被加热物体吸收的热量)与消耗电能转化的总热量的比值。散失的热量增多，意味着被加热物体吸收的有用热量占总热量的比例降低，从而导致测得的效率逐渐降低。
31．【答案】（1）泵腔内气压小于外界大气压，外界大气压将水压入泵腔
（2）①R1的额定功率是200W；
②R2消耗的电能为31000J
（3）0.03；热熔断器FU未熔断额定容量/L
1
额定电压/V
220
加热功率/W
1200
保温功率/W
100
t/℃
30
40
50
60
70
Rt/Ω
220
165
130
100
83
XXX牌电暖器
额定电压
220V
额定频率
50Hz
额定功率
1100W
原理
操作
用风机将空气吹入粮仓内，使粮仓内外达到一定的压强差、停机后，由于漏气，粮仓内外的压强差逐渐减小.根据压强差衰减到一定程度的时间，判断气密性的好坏.
测量人员仔细观察压强差的变化，当压强差下降到500 Pa时，用秒表开始计时，当压强差下降到 250 Pa时，停止计时，秒表的示数即为本次测定的“压强差半衰期”.
级别
压强差半衰期t(min)
I
1=8
Ⅱ
5≤t
