一、填空题

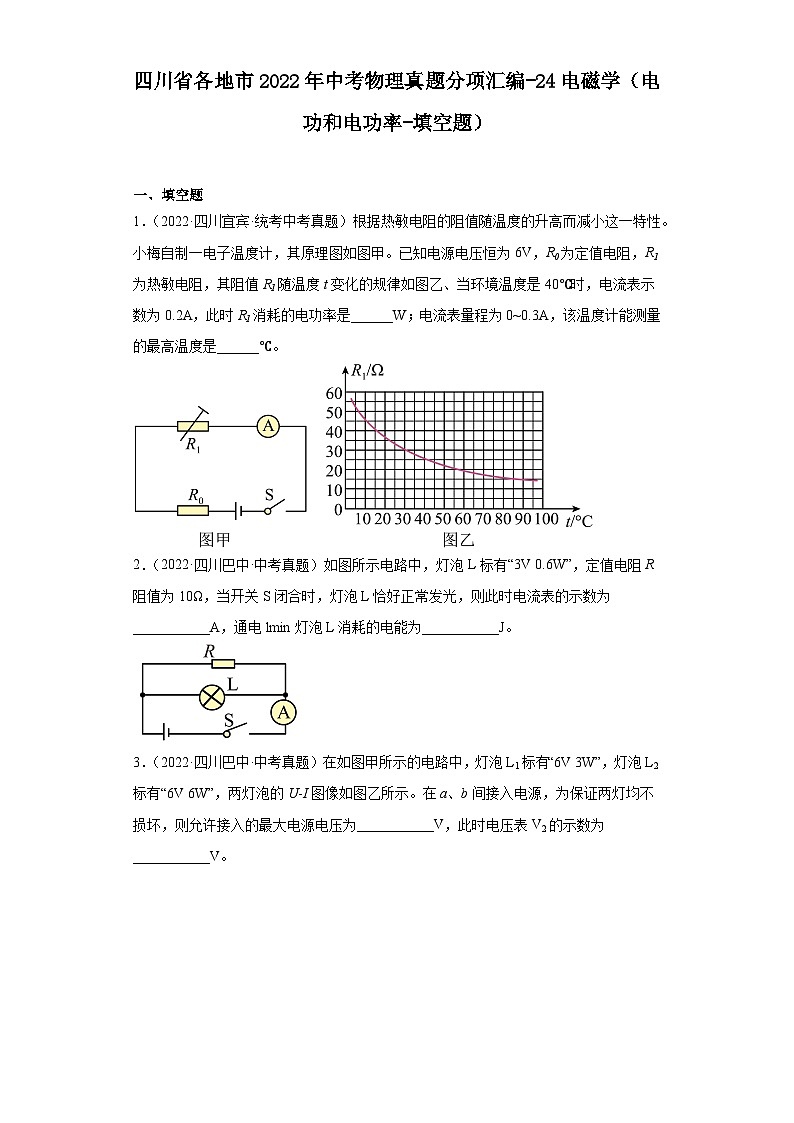

1．（2022·四川宜宾·统考中考真题）根据热敏电阻的阻值随温度的升高而减小这一特性。小梅自制一电子温度计，其原理图如图甲。已知电源电压恒为6V，R0为定值电阻，R1为热敏电阻，其阻值R1随温度t变化的规律如图乙、当环境温度是40℃时，电流表示数为0.2A，此时R1消耗的电功率是______W；电流表量程为0~0.3A，该温度计能测量的最高温度是______℃。

2．（2022·四川巴中·中考真题）如图所示电路中，灯泡L标有“3V 0.6W”，定值电阻R阻值为10Ω，当开关S闭合时，灯泡L恰好正常发光，则此时电流表的示数为___________A，通电lmin灯泡L消耗的电能为___________J。

3．（2022·四川巴中·中考真题）在如图甲所示的电路中，灯泡L1标有“6V 3W”，灯泡L2标有“6V 6W”，两灯泡的U-I图像如图乙所示。在a、b间接入电源，为保证两灯均不损坏，则允许接入的最大电源电压为___________V，此时电压表V2的示数为___________V。

4．（2022·四川攀枝花·统考中考真题）小华同学为探究家中储水式热水器的效率，观察了该热水器铭牌数据，并记录了热水器某次加热过程的相应数据，如表1、表2。已知水的密度为，比热容为。

表1

表2小华分析以上数据，得出水温从44℃上升到57℃的过程中，热水器中的水吸收的热量Q=______J，热水器消耗的电能W=______J，热水器的效率为______。

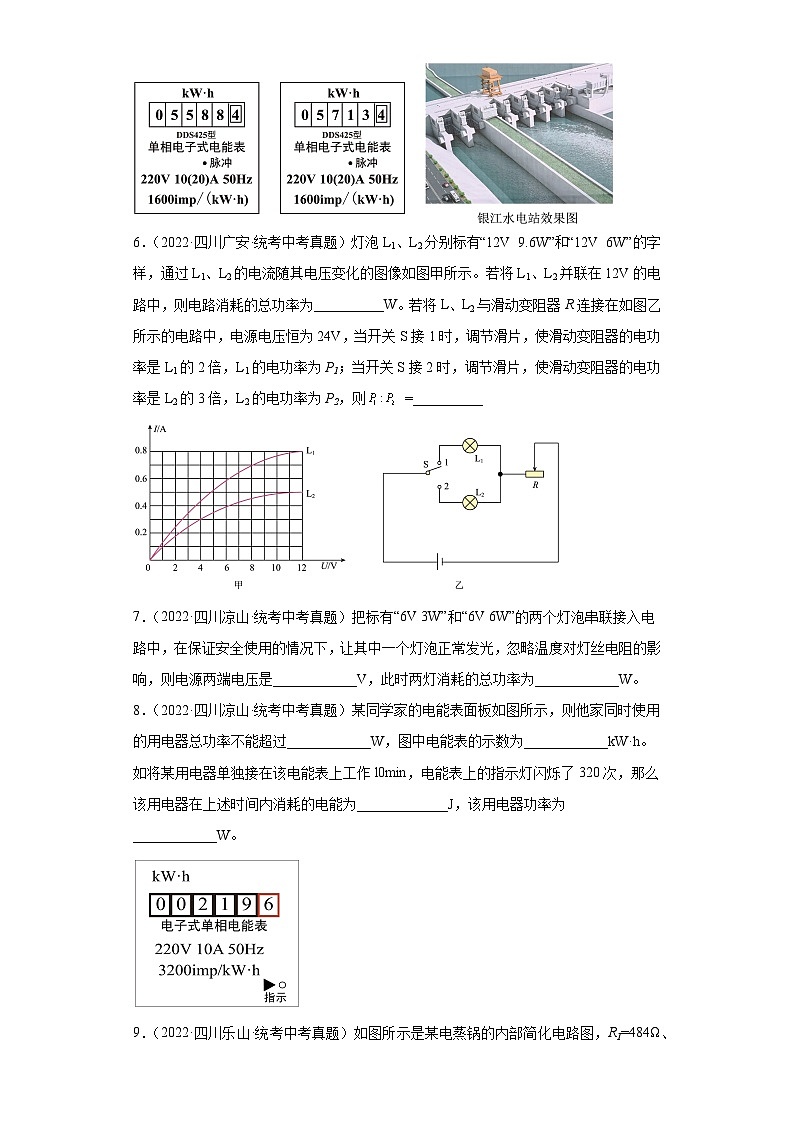

5．（2022·四川攀枝花·统考中考真题）如图所示是小李同学家上月初和月末的电能表盘示意图，小李同学家电路干路中的电流不得超过______A，上月消耗的电能为______。年发电量可达的攀枝花银江水电站将于2025年投产发电，投产发电后的银江水电站可满足______户小李同学这样的家庭用电需求。

6．（2022·四川广安·统考中考真题）灯泡L1、L2分别标有“12V  9.6W”和“12V  6W”的字样，通过L1、L2的电流随其电压变化的图像如图甲所示。若将L1、L2并联在12V的电路中，则电路消耗的总功率为__________W。若将L、L2与滑动变阻器R连接在如图乙所示的电路中，电源电压恒为24V，当开关S接1时，调节滑片，使滑动变阻器的电功率是L1的2倍，L1的电功率为P1；当开关S接2时，调节滑片，使滑动变阻器的电功率是L2的3倍，L2的电功率为P2，则 =__________

7．（2022·四川凉山·统考中考真题）把标有“6V 3W”和“6V 6W”的两个灯泡串联接入电路中，在保证安全使用的情况下，让其中一个灯泡正常发光，忽略温度对灯丝电阻的影响，则电源两端电压是____________V，此时两灯消耗的总功率为____________W。

8．（2022·四川凉山·统考中考真题）某同学家的电能表面板如图所示，则他家同时使用的用电器总功率不能超过____________W，图中电能表的示数为____________kW·h。如将某用电器单独接在该电能表上工作l0min，电能表上的指示灯闪烁了320次，那么该用电器在上述时间内消耗的电能为_____________J，该用电器功率为____________W。

9．（2022·四川乐山·统考中考真题）如图所示是某电蒸锅的内部简化电路图，R1=484Ω、R2=44Ω。当S1、S2均闭合时，通过R1、R2的电流之比 =___________，使用加热档5min电蒸锅产生的热量是___________J。

10．（2022·四川达州·统考中考真题）如图所示，电源电压恒为10V，滑动变阻器R的最大阻值为20Ω，直流电动机M的额定电压为6V，线圈电阻为2Ω。当闭合开关S，滑片P移到中点时，电动机刚好正常工作，电动机主要将电能转化为______，此时电路中的电流为______A，整个电路通电100秒产生的内能为______J。

11．（2022·四川达州·统考中考真题）如图所示，电源电压恒定不变，R1、R2为定值电阻，R1=10Ω，R1<R2，当闭合开关S2、S3，开关S1处于___________状态时，R1、R2并联，电流表示数为0.45A；当断开S2、S3，闭合S1时，电流表示数为0.1A。由以上数据可得，电源电压为___________V；R1、R2并联时，R2消耗的功率为___________W。

12．（2022·四川泸州·中考真题）小吴通过观察小区门口的车辆出入自动控制闸，发现当车牌被识别系统识别后，指示灯亮，栏杆抬起，车辆通行，于是他设计了如图所示的模拟装置，电源电压恒定，指示灯L标有“3V 1.8W”字样，电磁铁的线圈阻值不计，当车牌识别成功，相当于将图中开关S闭合，当滑动变阻器接入电阻为10Ω时，指示灯L刚好正常发光，铁柱被电磁铁向下吸引抬起栏杆，此时电磁铁的上端为___________（选填“N”或“S”）极，电源电压为___________V，若电源电压降低，闭合开关，电磁铁磁性减弱，栏杆不能自动抬起，除了更换电源外，请你再写出一种能使栏杆自动抬起的方法：___________。

13．（2022·四川泸州·中考真题）电学兴趣小组的同学连接了如图所示的电路进行实验探究，电源电压恒定，滑动变阻器上标有“20Ω  1A”字样，现有5Ω、10Ω、15Ω、20Ω四个定值电阻，实验时在a、b间每次只接入其中一个定值电阻，移动滑动变阻器滑片P，使电压表示数保持2V不变，分别读出电流表的示数，此实验所采用的主要科学探究方法是___________ ，当完成对15Ω定值电阻的探究后，为了继续对20Ω定值电阻进行探究，应___________，换接20Ω定值电阻，正确操作后，当滑动变阻器滑片P移至最大阻值时，恰能达到探究目的，若持续通电10s，则滑动变阻器产生的热量为___________J。

14．（2022·四川南充·统考中考真题）小张用家中的电能表来测量家中电热水壶的实际功率，他关闭其它所有用电器，只打开电热水壶，观察如图所示的电能表转盘在3min时间转动了110转，则电热水壶的实际功率是___________W，电热水壶正常工作时电流是___________A。

15．（2022·四川南充·统考中考真题）甲乙两电阻的电流随电压的变化关系如图所示，则R甲________R乙（选填“>”，“<”或“=”），当电阻两端电压相等时，甲乙两个电阻的电功率之比P甲∶P乙=_________。

16．（2022·四川德阳·统考中考真题）如图所示的电路中，电源电压U=10V，R1=5Ω，R2=20Ω。只闭合S1时，电路中的工作电流是___________A；当只闭合S2时电路消耗功率为P，只闭合S1和S3电路消耗功率为P′，则两次功率之比P:P′等于___________。

17．（2022·四川成都·统考中考真题）小玥在妈妈指导下用电熨斗熨烫衣服，她首先阅读说明书，知道电熨斗有“低温”、“高温”两个挡位，其简化电路如图所示，R1、R2是电热丝，R1=48.4，R2=96.8，S为旋转式开关。当她旋转触片接触触点1和2时，电熨斗为___________挡位，该挡位通电1min，电流产生的热量为___________J。

18．（2022·四川遂宁·统考中考真题）傍晚用电高峰时期，小何观察到家中一只标有“220V 48.4W”的白炽灯比正常时暗。他发现灯泡内壁发黑，根据所学知识他知道造成该现象的原因是：灯泡长时间使用后，灯丝升华变细，电阻变______，导致功率变小；另外，用电高峰期家中实际电压低于220V，实际功率低于额定功率。他想知道此时家中的实际电压，于是更换了一只同规格的新灯泡，关闭家中其它用电器，让该灯单独工作100s，电能表（如图）转盘转了4转，则家中实际电压为______V。

19．（2022·四川广安·统考中考真题）如图所示，电源电压6V不变，电阻R1＝10Ω，R2＝20Ω，当开关S接到点2时，电压表示数为________V；当开关S转换到点1时，在10s内电流所做的功为________J。

参考答案：

1．     1     90

【详解】[1]由图甲可知，R0和R1串联，电流表测量电路中的电流，由图乙可知，当环境温度为40℃时，R1的阻值为25Ω，此时电路中的电流为0.2A，此时R1消耗的电功率为

[2]由可知，R1两端的电压为

根据串联电路的电压特点可知，R0两端的电压为

由可知，R0的阻值为

根据电流表量程可知，电路中的最大电流为

由可知，电路中最小总电阻为

根据串联电路的电阻特点可知，R1的最小阻值为

由图乙可知，当R1的阻值为15Ω时，环境温度为90℃，故该温度计能测量的最高温度为90℃。

2．     0.5     36

【详解】[1]由电路图知道，灯泡L与电阻R并联，电流表测干路电流，由P=UI知道，灯泡L正常发光的电流

因并联电路中各支路两端的电压相等，且灯泡L正常发光，所以，电源的电压

U=UL=3V

由知道，通过定值电阻的电流

因并联电路中干路电流等于各支路电流之和，所以，电流表的示数为

I = IR+IL=0.2A+0.3A=0.5A

[2]由 知道，通电lmin灯泡L消耗的电能

3．     8     6

【详解】[1][2]两个灯泡串联，电压表V1测电源电压，电压表V2测灯泡L1两端的电压，灯泡L1的额定电流为

灯泡L2的额定电流为

因此电路中允许通过的最大电流为0.5A，由图乙可知，当电路中的电流为0.5A时，灯泡L1两端的电压为6V，即电压表V2的示数为6V，灯泡L2两端的电压为2V，串联电路中电源电压等于各用电器两端电压之和，因此电路中允许接入的最大电源电压为

U=6V+2V=8V

4．               91%

【详解】[1]由题意得，水的质量

根据得，水吸收的热量

[2]水温从44℃上升到57℃的过程中，所用时间

热水器消耗的电能

[3]热水器的效率为

5．     20     125

【详解】[1]10（20A）表示电能表允许通过的最大电流为20A，因此小明家干路中的电流不得超过20A。

[2]上月消耗的电能为

[3]小李同学家每年消耗的电能为

投产发电后的银江水电站可以满足的家庭用电的户数为

6．     15.6

【详解】[1]从图甲可知，当将L1、L2并联在12V的电路中，通过甲灯的电流为0.8A，通过乙灯的电流为0.5A，则干路的总电流为

电路消耗的总功率为

[2]当开关S接1时，调节滑片，说明此时灯泡L1与滑动变阻器串联，使滑动变阻器的电功率是L1的2倍，则等式为

则L1的电压为

根据图甲可知，此时通过灯泡L1的电流为0.7A，故灯L1的电功率为

当开关S接2时，调节滑片，使滑动变阻器的电功率是L2的3倍，同理滑动变阻器两端的电压是灯泡L2两端的电压的3倍，则灯泡L2两端的电压为

根据图甲可知，此时通过灯泡L2的电流为0.4A，则灯泡L2的电功率为

则灯泡电功率之比为

7．     9     4.5

【详解】[1]根据公式可求出灯泡L1的电阻为

所以灯泡L1正常发光时的电流为

灯泡L2的电阻为

所以灯泡L2正常发光时的电流为

因为两灯泡串联，在保证安全使用的情况下让其中一个灯泡正常发光，所以可知电路中的电流

I=I1=0.5A

所以此时的电源电压为

[2]根据P=UI可得，此时两灯消耗的总功率，即电路消耗的功率为

8．     2200     219.6     3.6×105     600

【详解】[1]由图可知，“220V”表示电能表应该接在220V的电路中，“10A”是指电能表工作时允许通过的最大电流，所以根据P=UI可得，他家同时使用的用电器总功率不能超过

P最大=UI最大=220V×10A=2200W

[2]电能表在读数时，最后一位是小数，单位是kW·h，所以根据表中数据可知，电能表的示数为219.6 kW·h。

[3]3200imp/ kW·h表示的是电路中每消耗1 kW·h的电能，指示灯闪烁3200次，所以电能表上的指示灯闪烁了320次时消耗的电能为

[4]由题意可得，根据公式可得该用电器功率为

9．

【详解】[1]当S1、S2均闭合时，R1与R2并联，通过R1、R2的电流之比

[2]根据可知，电源电压一定，总电阻越小，功率越大，故当开关都闭合时，两个电阻并联工作，此时的为加热档，加热档功率为

使用加热档5min电蒸锅产生的热量是

10．     机械能     0.4     192/1.92×102

【详解】[1]电动机工作时，电动机的转子转动，动能增加，即机械能增加，同时电流流过线圈产生热量，线圈的内能增加，但电动机主要将电能转化为机械能。

[2]由题意可知，电源电压为U=10V，电动机线圈电阻为r=2Ω，闭合开关S，滑片P移到中点时，电动机刚好正常工作，则此时电动机两端电压为UM=6V，滑动变阻器接入电路中的电阻为R=10Ω，电路中滑动变阻器和电动机串联，由串联电路中电源电压等于各用电器两端电压之和得，滑动变阻器两端电压为

由欧姆定律可知，此时电路中电流为

故此时电路中的电流为0.4A。

[3]电路为串联电路，则电路的总电阻为

整个电路通电t=100s产生的内能等于电路中电阻产生的热量，由焦耳定律可得，电路产生的热量为

故整个电路通电100秒产生的内能为192J。

11．     断开     3     0.45

【详解】[1]由图可知，当闭合S2、S3，断开S1时，R1、R2分别在两条支路上，R1、R2并联。

[2]R1、R2并联时，电流表测干路中的电流，则干路中的电流I=0.45A，设电源电压为U，由并联电路中干路电流等于各支路电流之和可得

代入数据得

……①

当断开S2、S3，闭合S1时，R1、R2串联，电流表测串联电路中的电流，即I串=0.1A。由串联电路电流处处相等和串联电路中的电阻关系可得

U=I串×(R1+R2)=0.1A×(10Ω+R2)……②

由①②解得

U=3V，R2=20Ω

[3]R1、R2并联时，R2消耗的功率

12．     N     9     将滑动变阻器的滑片向上移动

【详解】[1]由图中可知，闭合开关后，电流从通电螺线管的上端流入，根据导线的缠绕方式，由安培定则可知，此时电磁铁的上端为N极。

[2]由电路图可知，滑动变阻器与指示灯串联，当滑动变阻器接入电路中的阻值为R滑=10Ω时，指示灯L刚好正常发光，由题意可知，指示灯L的额定电压为U=3V，额定功率为P=1.8W，故由P=UI可得，此时电路中的电流为

由欧姆定律可得，此时滑动变阻器两端电压为

U滑=IR滑=0.6A×10Ω=6V

由串联电路的电压规律可得，电源电压为

U源=U+U滑=3V+6V=9V

[3]若电源电压降低，闭合开关，电路中电流减小，，电磁铁磁性减弱，使得栏杆不能自动抬起，若要使栏杆抬起，应增大电路中电流，则应减小电路中的电阻，故可减小滑动变阻器接入电路中的阻值，即可以将滑动变阻器的滑片向上移动。

13．     控制变量法     断开开关     2

【详解】[1]由题意可知，在探究电流与电阻的关系时，控制电阻两端电压不变，故此实验所采用的主要科学探究方法是控制变量法。

[2]当完成对15Ω定值电阻的探究后，为了继续对20Ω定值电阻进行探究，应更换电阻，故应断开开关，换接20Ω定值电阻。

[3]换接20Ω定值电阻后，由题意可知，此时滑动变阻器接入电路中的阻值为R滑=20Ω，此时定值电阻两端电压为U=2V，故由欧姆定律可得，此时电路中的电流为

故由P=I2R可得，滑动变阻器的功率为

P滑=I2R滑=(0.1A)2×20Ω=0.2W

由W=Pt可得，持续通电10s，滑动变阻器产生的热量为

Q=W=P滑t=0.2W×10s=2J

14．     1100     5

【详解】[1]如图所示的电能表转盘在3min时间转动了110转，消耗的电能是

电热水壶功率为

[2]电热水壶正常工作时电流是

15．     <     3∶1

【详解】[1]由图中可知，当甲、乙两端电压均为3V时，流过甲的电流大于流过乙的电流，故由欧姆定律可知，甲的电阻小于乙的电阻，即R甲<R乙。

[2]由欧姆定律可得，甲的电阻为

乙的电阻为

当电阻两端电压相等时，由可得，甲乙两个电阻的电功率之比为

16．     0.5     4:25

【详解】[1]只闭合S1时，电路中只有R2，电路中的工作电流是

[2]当只闭合S2时，两个电阻串联，电路消耗功率

只闭合S1和S3，两个电阻并联，电阻RI的功率

电阻R2的功率

电路消耗功率

则两次功率之比

17．     低温     6×104

【详解】[1]根据可知，当电压一定时，电阻越大，功率越小，挡位越低。当旋转触片接触触点1和2时，只有R1接入电路，电阻较大，功率较小，为低温挡；当旋转触片接触触点2和3时，电阻R1、R2并联，电阻较小，功率较大，为高温挡。

[2]当旋转触片接触触点1和2时，只有R1接入电路，为低温挡。根据可知，此时的功率为

低温挡通电1min，电流产生的热量为

18．     大     200

【详解】[1]导体的电阻大小与导体的材料、长度、横截面积等有关，相同材料，长度越长、横截面积越小，电阻越大。因此灯泡长时间使用后，灯丝升华变细，即横截面积变小，电阻变大。

[2]由图可知，电能表转盘转了4转，消耗的电能为

新灯泡的实际功率是

灯泡的电阻为

实际电压为

19．     2     36

【详解】[1]从图可知，当开关S接到点2时，电阻R1和R2串联，因为R1=10Ω，R2=20Ω，所以电路中的总电阻

R=R1+R2=10Ω+20Ω=30Ω

而电源电压为U=6V，所以电路中的电流为

则电阻R1两端的电压为

U1=IR1=0.2A×10Ω=2V

[2]当开关S转换到点1时，电路中只有电阻R1，因为t=10s，所以电流所做的功为
