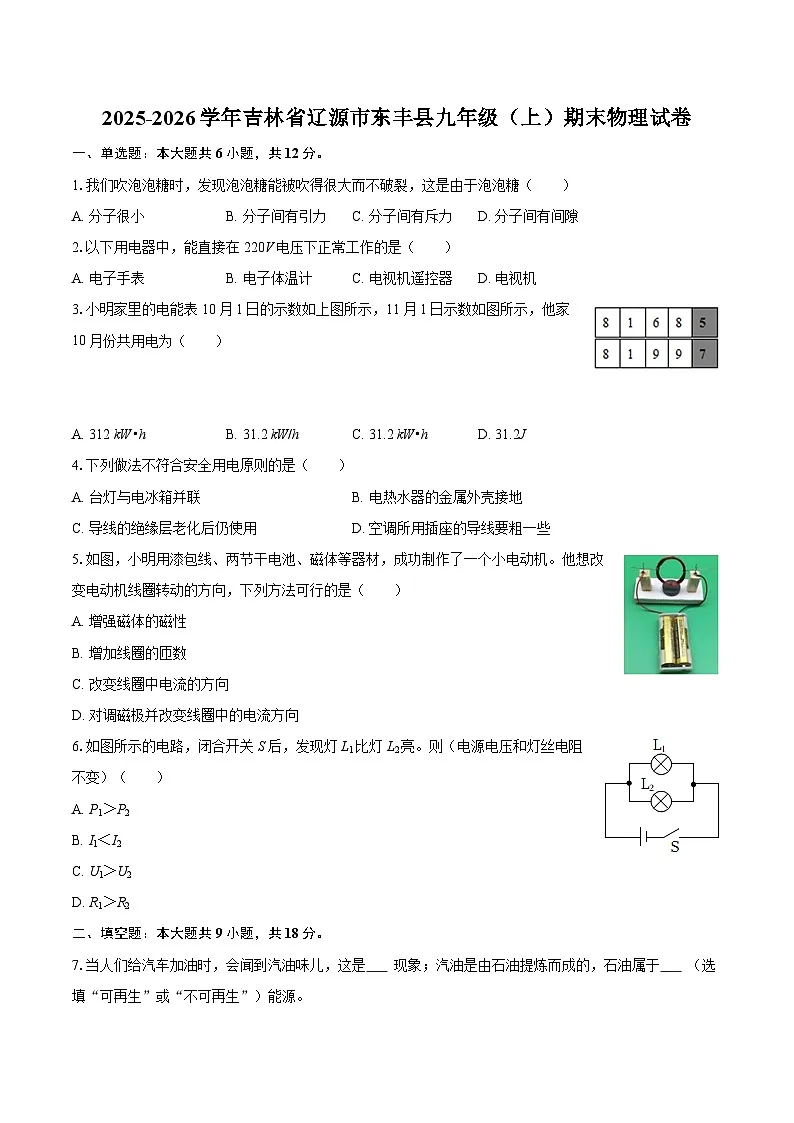

2025-2026学年吉林省辽源市东丰县九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年吉林省辽源市东丰县九年级（上）期末物理试卷-自定义类型，共8页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答题，计算题等内容，欢迎下载使用。
1.我们吹泡泡糖时，发现泡泡糖能被吹得很大而不破裂，这是由于泡泡糖（ ）
A. 分子很小B. 分子间有引力C. 分子间有斥力D. 分子间有间隙
2.以下用电器中，能直接在220V电压下正常工作的是（ ）
A. 电子手表B. 电子体温计C. 电视机遥控器D. 电视机
3.小明家里的电能表10月1日的示数如上图所示，11月1日示数如图所示，他家10月份共用电为（ ）
A. 312 kW•hB. 31.2 kW/hC. 31.2 kW•hD. 31.2J
4.下列做法不符合安全用电原则的是（ ）
A. 台灯与电冰箱并联B. 电热水器的金属外壳接地
C. 导线的绝缘层老化后仍使用D. 空调所用插座的导线要粗一些
5.如图，小明用漆包线、两节干电池、磁体等器材，成功制作了一个小电动机。他想改变电动机线圈转动的方向，下列方法可行的是（ ）
A. 增强磁体的磁性
B. 增加线圈的匝数
C. 改变线圈中电流的方向
D. 对调磁极并改变线圈中的电流方向
6.如图所示的电路，闭合开关S后，发现灯L1比灯L2亮。则（电源电压和灯丝电阻不变）（ ）
A. P1＞P2
B. I1＜I2
C. U1＞U2
D. R1＞R2
二、填空题：本大题共9小题，共18分。
7.当人们给汽车加油时，会闻到汽油味儿，这是 现象；汽油是由石油提炼而成的，石油属于 （选填“可再生”或“不可再生”）能源。

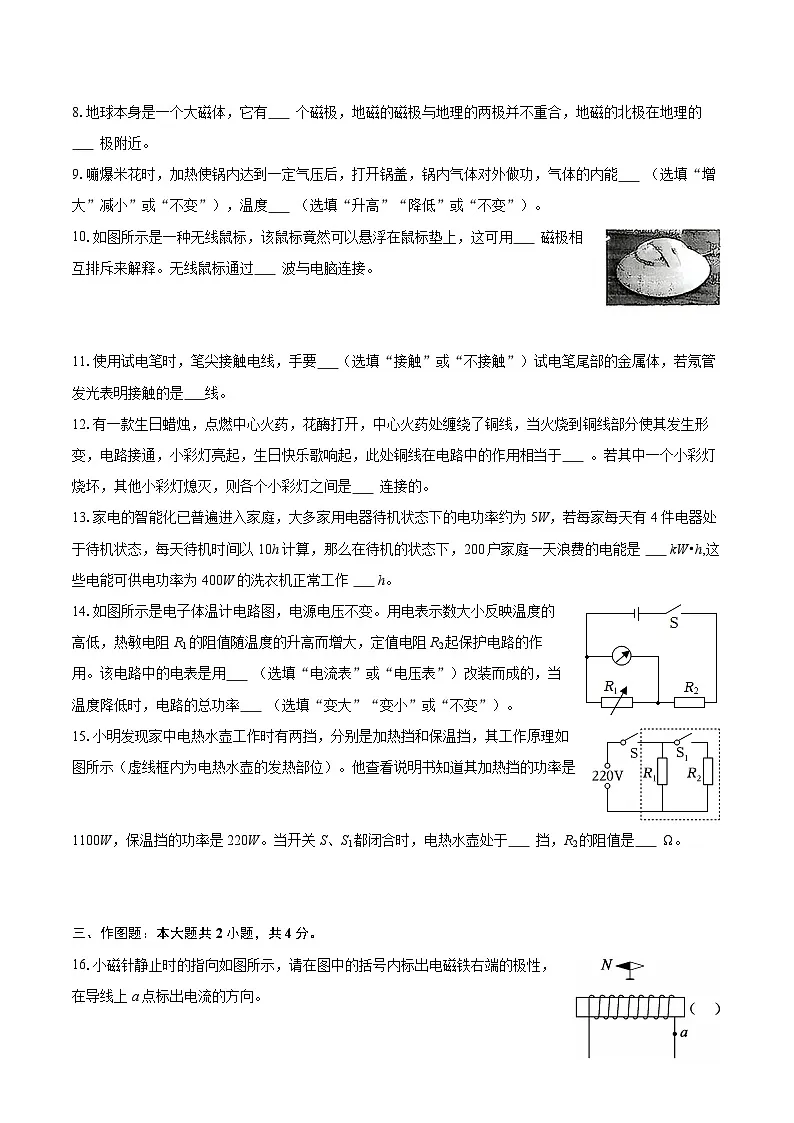

8.地球本身是一个大磁体，它有 个磁极，地磁的磁极与地理的两极并不重合，地磁的北极在地理的 极附近。
9.嘣爆米花时，加热使锅内达到一定气压后，打开锅盖，锅内气体对外做功，气体的内能 （选填“增大”减小”或“不变”），温度 （选填“升高”“降低”或“不变”）。
10.如图所示是一种无线鼠标，该鼠标竟然可以悬浮在鼠标垫上，这可用 磁极相互排斥来解释。无线鼠标通过 波与电脑连接。
11.使用试电笔时，笔尖接触电线，手要 （选填“接触”或“不接触”）试电笔尾部的金属体，若氖管发光表明接触的是 线。
12.有一款生日蜡烛，点燃中心火药，花酶打开，中心火药处缠绕了铜线，当火烧到铜线部分使其发生形变，电路接通，小彩灯亮起，生日快乐歌响起，此处铜线在电路中的作用相当于 。若其中一个小彩灯烧坏，其他小彩灯熄灭，则各个小彩灯之间是 连接的。
13.家电的智能化已普遍进入家庭，大多家用电器待机状态下的电功率约为5W，若每家每天有4件电器处于待机状态，每天待机时间以10h计算，那么在待机的状态下，200户家庭一天浪费的电能是 kW•h,这些电能可供电功率为400W的洗衣机正常工作 h。
14.如图所示是电子体温计电路图，电源电压不变。用电表示数大小反映温度的高低，热敏电阻R1的阻值随温度的升高而增大，定值电阻R2起保护电路的作用。该电路中的电表是用 （选填“电流表”或“电压表”）改装而成的，当温度降低时，电路的总功率 （选填“变大”“变小”或“不变”）。
15.小明发现家中电热水壶工作时有两挡，分别是加热挡和保温挡，其工作原理如图所示（虚线框内为电热水壶的发热部位）。他查看说明书知道其加热挡的功率是1100W，保温挡的功率是220W。当开关S、S1都闭合时，电热水壶处于 挡，R2的阻值是 Ω。
三、作图题：本大题共2小题，共4分。
16.小磁针静止时的指向如图所示，请在图中的括号内标出电磁铁右端的极性，在导线上a点标出电流的方向。
17.如图所示，A为带开关和指示灯的三孔插座；断开开关，插座不能供电，指示灯不亮；若指示灯损坏，闭合开关后插孔仍能供电。请画出正确的连接方式。
四、实验探究题：本大题共5小题，共20分。
18.小王利用如图所示的实验装置“探究导体在磁场中运动时产生感应电流的条件”。
（1）实验中，通过观察______来判断电路中是否有感应电流。
（2）若导体AB不动，左右移动蹄形磁体，电路中______（选填“有”或“无”）感应电流。
（3）______（选填“动圈式话筒”或“扬声器”）是应用电磁感应原理制成的。
19.如图是探究“电流通过导体时产生的热量与什么因素有关”的装置，甲、乙、丙三个容器内盛有同种液体。
（1）容器内盛的液体选______（填“水”或“煤油”），更易于观察到温度的变化。
（2）本实验通过______（填“加热时间”或“温度计示数”）比较电阻丝产生的热量的多少。
（3）甲、丙可以探究电流通过导体产生的热量与______大小有关。
（4）甲、乙可以探究电流通过导体产生的热量与______大小有关。
20.小柯同学用“伏安法”测未知电阻的阻值，实验电路图如图所示。
（1）连接好电路，闭合开关S前，应将滑动变阻器的滑片P移到最______端。
（2）闭合开关S后，小柯发现电压表示数为电源电压，无论如何调节滑动变阻器的滑片P，电流表指针几乎没有偏转，则电路故障可能是______。
（3）排除故障后，改变滑片P的位置，共测得三次电压值和对应的电流值，如表所示。则未知电阻Rx的阻值为______Ω（保留一位小数）。
（4）小柯同学先求出三次测量的电压平均值和电流平均值，再运用欧姆定律，求出未知电阻Rx的阻值，这种方法______（选填“可行”或“不可行”）。
21.在“探究通过导体的电流与导体两端电压的关系”时，实物电路如图甲所示，电源电压恒为3V。
（1）开关闭合前，应检查电表的指针是否指在______处。
（2）闭合开关后，把滑片P向右移动，记录实验数据，并在图乙中画出U-I关系图像。由图乙可得出结论：在电阻一定时，通过导体的电流与导体两端的电压成______。
（3）实验中所用滑动变阻器的规格可能是______（填字母）。
A.10Ω，1A；
B.25Ω，0.6A；
C.30Ω，0.4A；
（4）再利用图甲电路“探究电流与电阻的关系”：
①先将5Ω的电阻连入电路中，闭合开关，移动滑片P使电压表的示数为2V，并记下电流表的示数。接着将5Ω的电阻更换成10Ω的电阻，接下来进行的操作是闭合开关，向______（选填“右”或“左”）移动滑片P，直至电压表的示数为2V，并记下此时电流表的示数。
②根据实验数据在图丙中作出I-R关系图像，根据图丙可得出结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成______。
22.小华做“测量小灯泡电功率”的实验，实验室有如下器材：电源（电压恒为7V）、小灯泡（额定电压为2.5V，灯丝电阻为10Ω左右）、电流表、电压表、开关各一个、规格为“30Ω，0.5A”的滑动变阻器一个、导线若干。
（1）图甲是实验电路图，按电路图连接好电路后，闭合开关S，发现小灯泡不亮，此时小华______（选填“能”或“不能”）确定电路一定存在故障。
（2）确定电路无故障后，移动滑动变阻器的滑片P，观察电压表的示数，使小灯泡正常发光，此时，电流表的示数如图乙所示，则小灯泡的额定功率是______W。
（3）在不使用电流表的情况下，按如图丙所示的电路，测额定电压为3V的小灯泡的额定功率，使用的滑动变阻器标有“35Ω，1A”字样。已知定值电阻R0=35Ω，电源电压高于小灯泡的额定电压但数值未知。实验步骤如下：
①按图丙连接电路，移动滑动变阻器的滑片P，使小灯泡两端的电压为3V。
②断开开关S，保持滑动变阻器的滑片P位置不变，用定值电阻R0替换小灯泡，读出电压表的示数为3.5V。
③将滑动变阻器的滑片P移到最右端，电压表的示数为2.25V，则电源电压为______V。
④小灯泡的额定功率为______W。
五、简答题：本大题共2小题，共6分。
23.小明将两只气球分别在头发上摩擦后靠近，发现两只气球彼此分离，请解释该现象。
24.如图所示的电烤炉是利用电流的什么效应工作的？小明将湿衣服搭在电烤炉上烘干，这样做有什么安全隐患？
六、计算题：本大题共2小题，共10分。
25.如图所示的电路，电源电压不变，R1=20Ω，R2=40Ω。闭合开关S，电压表的示数为4V。求：
（1）电源电压。
（2）0.5min内电阻R1产生的热量。
26.如图所示的电路，电源电压不变，小灯泡L1的规格是“6V，3W”（灯丝电阻不变），闭合开关S，小灯泡正常发光，电流表A的示数为0.7A，求：
（1）电阻R2的阻值。
（2）通电100s,整个电路消耗的电能。
1.【答案】B
2.【答案】D
3.【答案】C
4.【答案】C
5.【答案】C
6.【答案】A
7.【答案】扩散
不可再生

8.【答案】两
南

9.【答案】减小
降低

10.【答案】同名
电磁

11.【答案】接触
火

12.【答案】开关
串联

13.【答案】40
100

14.【答案】电压表
变大

15.【答案】加热
55

16.【答案】解：由图可知，小磁针静止时的左端为N极，根据异名磁极相互吸引，则通电螺线管左端为S极，右端为N极。
根据安培定则，伸出右手使大拇指指示螺线管的右端N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的右端流入，如图所示：

17.【答案】
18.【答案】灵敏电流计的指针是否偏转 有 动圈式话筒
19.【答案】煤油 温度计示数 电阻 电流
20.【答案】右 电阻Rx断路 5.5 不可行
21.【答案】零刻度线 正比 B 左;反比
22.【答案】不能 0.75 4.5;0.45
23.【答案】两只气球分别在头发上摩擦后，带上了同种电荷，由于同种电荷相互排斥，所以两只气球彼此分离。
24.【答案】电烤炉工作时，消耗电能，将电能转化为内能，利用的是电流的热效应；
将湿衣服搭在电烤炉上烘干时，由于水是导体，若水进入电烤炉内部，可能造成电路短路。
电烤炉温度较高，在电烤炉上烘干衣服，容易引发火灾。
25.【答案】电源电压为6V 0.5 min内电阻R1产生的热量为6J
26.【答案】电阻R2的阻值为30Ω 通电100s，整个电路消耗的电能为420J 实验次数
U/V
I/A
Rx/Ω
1
1.1
0.20
2
2.2
0.40
3
2.8
0.50
