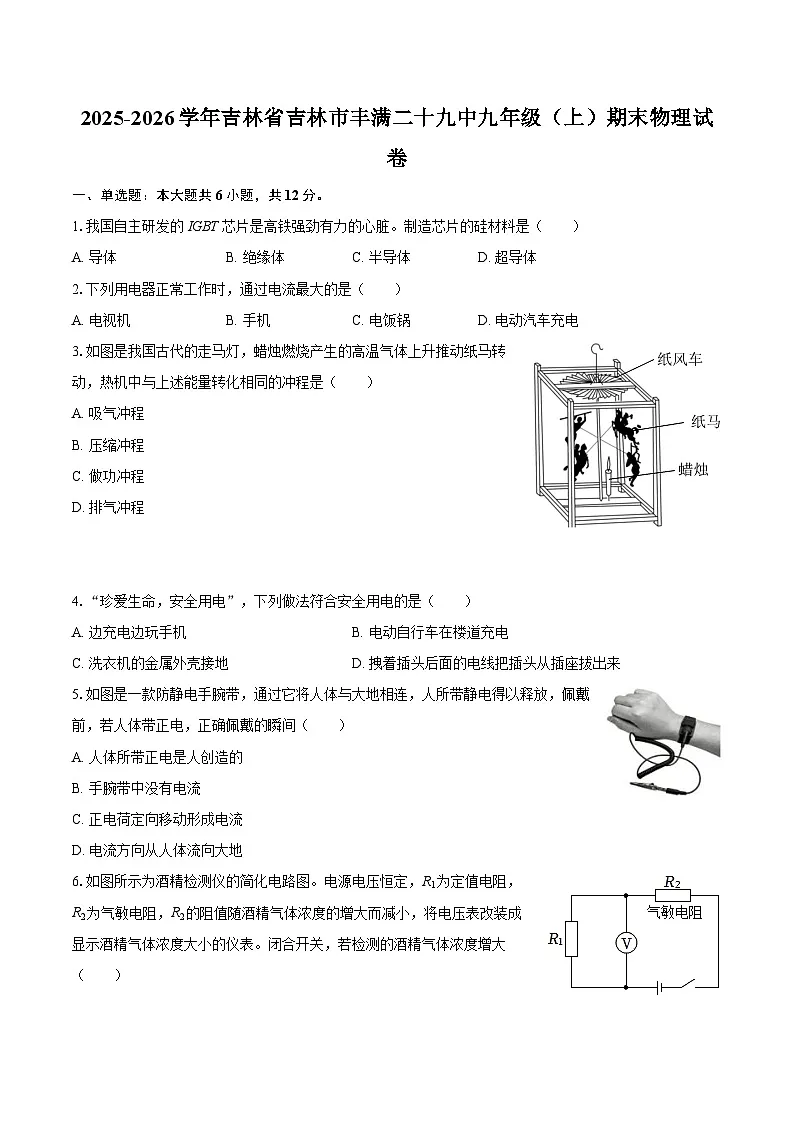

2025-2026学年吉林省吉林市丰满二十九中九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年吉林省吉林市丰满二十九中九年级（上）期末物理试卷-自定义类型，共9页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答题，计算题等内容，欢迎下载使用。
1.我国自主研发的IGBT芯片是高铁强劲有力的心脏。制造芯片的硅材料是（ ）
A. 导体B. 绝缘体C. 半导体D. 超导体
2.下列用电器正常工作时，通过电流最大的是（ ）
A. 电视机B. 手机C. 电饭锅D. 电动汽车充电
3.如图是我国古代的走马灯，蜡烛燃烧产生的高温气体上升推动纸马转动，热机中与上述能量转化相同的冲程是（ ）
A. 吸气冲程
B. 压缩冲程
C. 做功冲程
D. 排气冲程
4.“珍爱生命，安全用电”，下列做法符合安全用电的是（ ）
A. 边充电边玩手机B. 电动自行车在楼道充电
C. 洗衣机的金属外壳接地D. 拽着插头后面的电线把插头从插座拔出来
5.如图是一款防静电手腕带，通过它将人体与大地相连，人所带静电得以释放，佩戴前，若人体带正电，正确佩戴的瞬间（ ）
A. 人体所带正电是人创造的
B. 手腕带中没有电流
C. 正电荷定向移动形成电流
D. 电流方向从人体流向大地
6.如图所示为酒精检测仪的简化电路图。电源电压恒定，R1为定值电阻，R2为气敏电阻，R2的阻值随酒精气体浓度的增大而减小，将电压表改装成显示酒精气体浓度大小的仪表。闭合开关，若检测的酒精气体浓度增大（ ）
A. 电路中的电流变小B. 电压表的示数变大C. R2两端的电压不变D. 电路的总功率变小

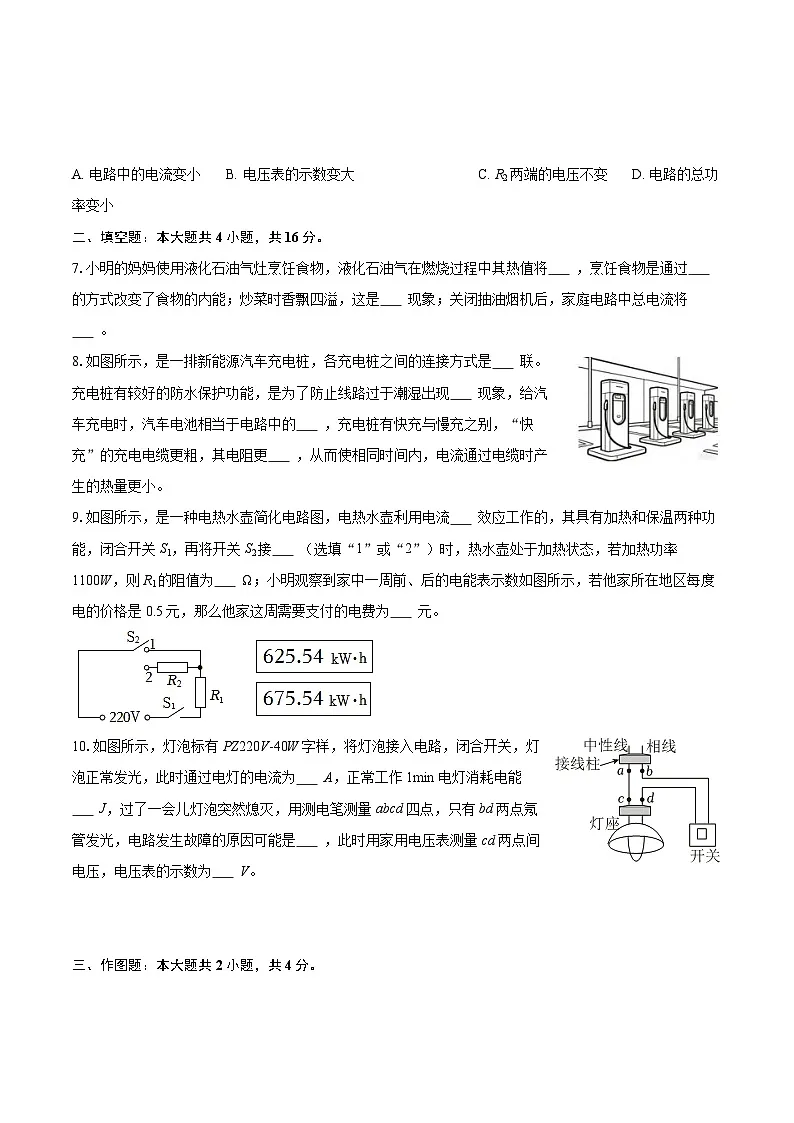

二、填空题：本大题共4小题，共16分。
7.小明的妈妈使用液化石油气灶烹饪食物，液化石油气在燃烧过程中其热值将 ，烹饪食物是通过 的方式改变了食物的内能；炒菜时香飘四溢，这是 现象；关闭抽油烟机后，家庭电路中总电流将 。
8.如图所示，是一排新能源汽车充电桩，各充电桩之间的连接方式是 联。充电桩有较好的防水保护功能，是为了防止线路过于潮湿出现 现象，给汽车充电时，汽车电池相当于电路中的 ，充电桩有快充与慢充之别，“快充”的充电电缆更粗，其电阻更 ，从而使相同时间内，电流通过电缆时产生的热量更小。
9.如图所示，是一种电热水壶简化电路图，电热水壶利用电流 效应工作的，其具有加热和保温两种功能，闭合开关S1，再将开关S2接 （选填“1”或“2”）时，热水壶处于加热状态，若加热功率1100W，则R1的阻值为 Ω；小明观察到家中一周前、后的电能表示数如图所示，若他家所在地区每度电的价格是0.5元，那么他家这周需要支付的电费为 元。
10.如图所示，灯泡标有PZ220V-40W字样，将灯泡接入电路，闭合开关，灯泡正常发光，此时通过电灯的电流为 A，正常工作1min电灯消耗电能 J，过了一会儿灯泡突然熄灭，用测电笔测量abcd四点，只有bd两点氖管发光，电路发生故障的原因可能是 ，此时用家用电压表测量cd两点间电压，电压表的示数为 V。

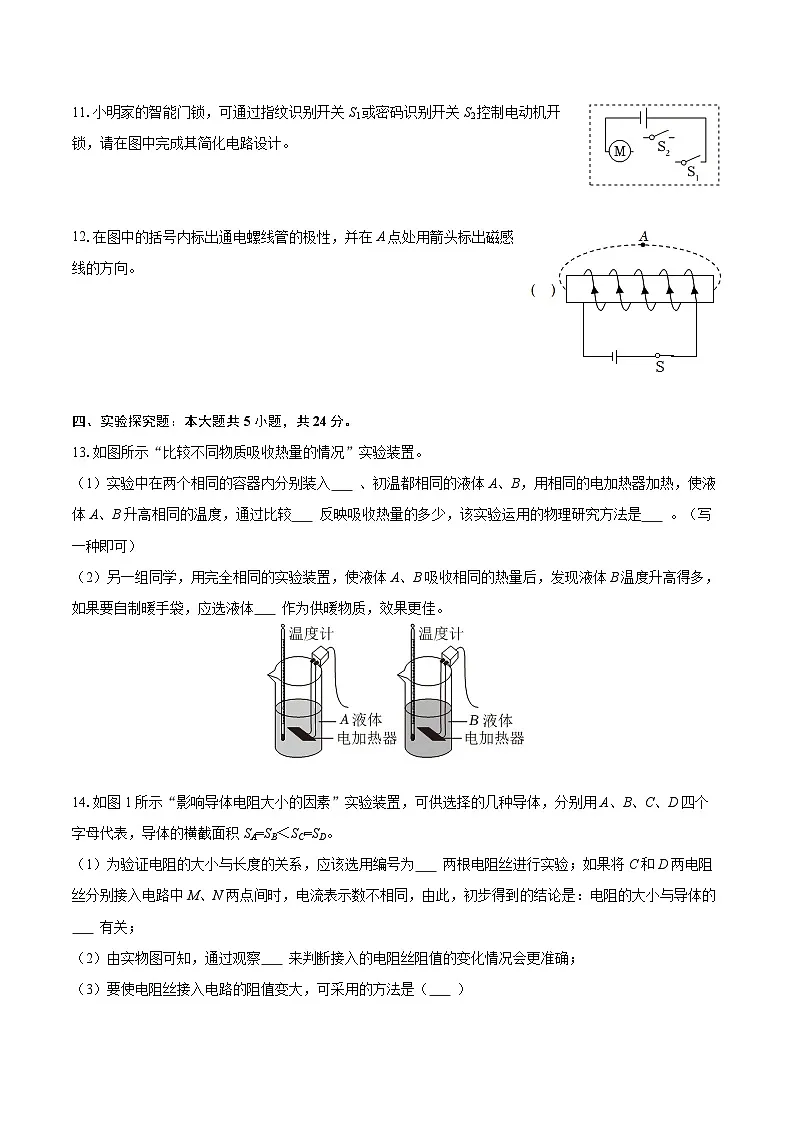

三、作图题：本大题共2小题，共4分。
11.小明家的智能门锁，可通过指纹识别开关S1或密码识别开关S2控制电动机开锁，请在图中完成其简化电路设计。
12.在图中的括号内标出通电螺线管的极性，并在A点处用箭头标出磁感线的方向。
四、实验探究题：本大题共5小题，共24分。
13.如图所示“比较不同物质吸收热量的情况”实验装置。
（1）实验中在两个相同的容器内分别装入 、初温都相同的液体A、B，用相同的电加热器加热，使液体A、B升高相同的温度，通过比较 反映吸收热量的多少，该实验运用的物理研究方法是 。（写一种即可）
（2）另一组同学，用完全相同的实验装置，使液体A、B吸收相同的热量后，发现液体B温度升高得多，如果要自制暖手袋，应选液体 作为供暖物质，效果更佳。
14.如图1所示“影响导体电阻大小的因素”实验装置，可供选择的几种导体，分别用A、B、C、D四个字母代表，导体的横截面积SA=SB＜SC=SD。
（1）为验证电阻的大小与长度的关系，应该选用编号为 两根电阻丝进行实验；如果将C和D两电阻丝分别接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：电阻的大小与导体的 有关；
（2）由实物图可知，通过观察 来判断接入的电阻丝阻值的变化情况会更准确；
（3）要使电阻丝接入电路的阻值变大，可采用的方法是（ ）
A.将电阻丝拉长后接入电路
B.将电阻丝对折后接入电路
C.减小通过电阻丝的电流
D.增大电阻丝两端的电压
15.在“探究通电螺线管外部的磁场分布”的实验中：
（1）如图甲所示，在嵌入螺线管的硬纸板上均匀地撒满铁屑，通电后，用手______纸板，观察到铁屑有规则地排列。实验结果表明：通电螺线管外部的磁场与______磁体的磁场相似。
（2）根据图甲中小磁针的N极指向，可知通电螺线管的左端为______极。将电源的正负极对调，小磁针的N极指向也改变了，说明通电螺线管外部的磁场方向与______方向有关。
（3）图乙是《事林广记》中所记载的“指南鱼”的复原图，“指南鱼”内部藏有磁石，能够指示南北方向，这是由于地球的周围存在______。
16.在“用电流表和电压表测电阻”实验中，器材有：学生电源、未知电阻Rx、电压表、电流表、开关、滑动变阻器、导线若干。
（1）连接电路时，开关应处于 状态，如图甲所示，闭合开关前，滑动变阻器滑片的位置是否正确 ；（选填“正确”或“错误”）
（2）闭合开关，移动滑动变阻器的滑片，当电流表示数为0.3A时，电压表示数如图乙所示，由该组数据初步计算Rx的阻值为 Ω；通过调节滑动变阻器，测得多组电压值和电流值，最后算出的Rx电阻平均值，这样做的目的是 ；
（3）另一个实验小组只有电压表和定值电阻R0，他们设计了如图丙所示的电路并进行了以下操作来测量Rx的阻值。
①闭合开关S、S1，电压表的示数为U2
②闭合开关S，断开开关S1，电压表的示数为U0；
③Rx阻值的表达式：Rx= 。
17.“探究电压一定时电流与电阻的关系”实验。器材有学生电源、阻值分别为5Ω、10Ω、20Ω的定值电阻；标有“30Ω，2A”的滑动变阻器；电压表、电流表；开关及导线。
（1）根据图甲所示电路图，用笔画线将图乙中的实物图补充完整。
（2）将5Ω的电阻接入电路，学生电源电压调至6V，闭合开关后，发现电流表、电压表均无示数。若故障出现在RP或R上，则发生的故障是______，排除故障，移动滑动变阻器滑片至某一位置时，电流表的示数如图丙所示为______A；断开开关，只将定值电阻由5Ω更换为10Ω，闭合开关，应该向______调节滑片，直至电压表示数仍为2V；
（3）当换用20Ω电阻后，发现无论怎样移动滑片，电压表示数始终无法达到2V。请写出你的解决方案：______。
五、简答题：本大题共2小题，共4分。
18.如图所示是某两座城市年气温变化曲线，根据所学物理知识知识可知，曲线D表示的是“沿海”还是“内陆”城市，请你用所学物理知识解释该城市的年气温变化较小的原因。
19.小华帮妈妈做家务时，将除尘纸安装在拖把头上，当拖把在地板上移动时，可以轻松地将地板上的毛发和碎屑吸起，请解释其中的道理。
六、计算题：本大题共2小题，共10分。
20.如图所示电路中，电源电压恒为6V，R2的阻值为30Ω。闭合开关，电流表A的示数为0.6A。求：
（1）电阻R2的电流；
（2）电阻R1的阻值。
21.如图所示电路中，电源电压恒为3V，R1的阻值为10Ω。闭合开关，电流表A的示数为0.2A。求：
（1）电压表的示数；
（2）电流在100s内通过电阻R2所做的功。
1.【答案】C
2.【答案】D
3.【答案】C
4.【答案】C
5.【答案】D
6.【答案】B
7.【答案】不变
热传递
扩散
减小

8.【答案】并
短路
用电器
小

9.【答案】热
1
44
25

10.【答案】0.18
2400
灯泡断路
220

11.【答案】解：由题知，指纹识别或密码识别，只要其中一种方式识别成功，则相应开关闭合从而控制电动机开锁，所以两个开关应并联后再与电动机串联在电源上，如图所示：

12.【答案】
13.【答案】质量
加热时间
转换法
A

14.【答案】A、B
材料
电流表示数
A

15.【答案】轻敲；条形； N；电流方向； 地磁场
16.【答案】断开
正确
5
减小误差

17.【答案】 滑动变阻器RP断路;0.4;右 调节电源电压，使其最大不超过5V
18.【答案】答：水的比热容比沙石大，在吸收或放出相同的热量时，温度变化值比较小，由一年的气温变化曲线可知，实线C所示的城市最高、最低气温差比虚线D所示的城市的大，所以实线C表示的是内陆城市的年气温变化曲线，虚线D表示的是沿海城市的年气温变化曲线。
19.【答案】移动时，除尘纸和地面会摩擦带电，而带电体会吸引轻小物体，故可以轻松地将地板上的毛发和碎屑吸起。
20.【答案】通过电阻R2的电流为0.2A 电阻R1的阻值为15Ω
21.【答案】电压表的示数为1V 电流在100s内通过电阻R2所做的功为20J
