初中物理杠杆精品课件ppt

这是一份初中物理杠杆精品课件ppt，共30页。

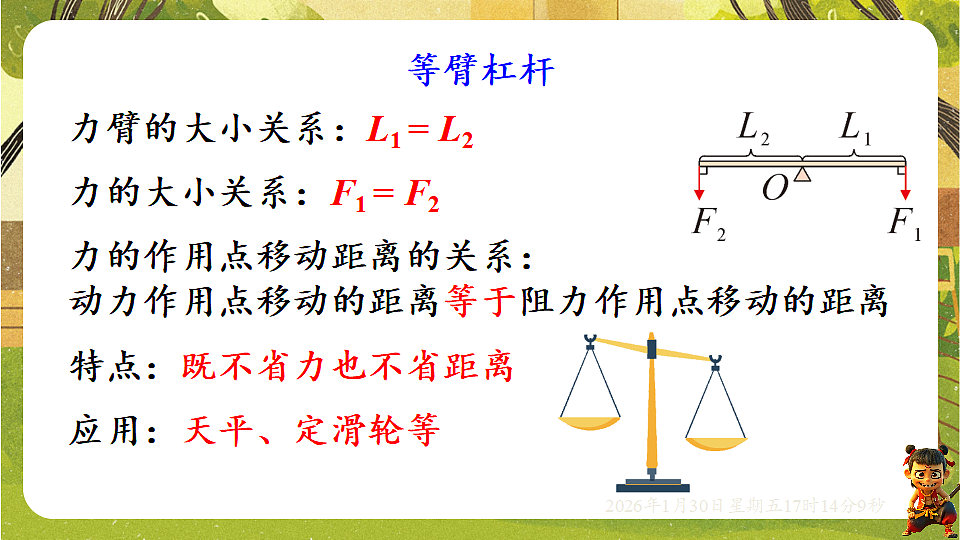

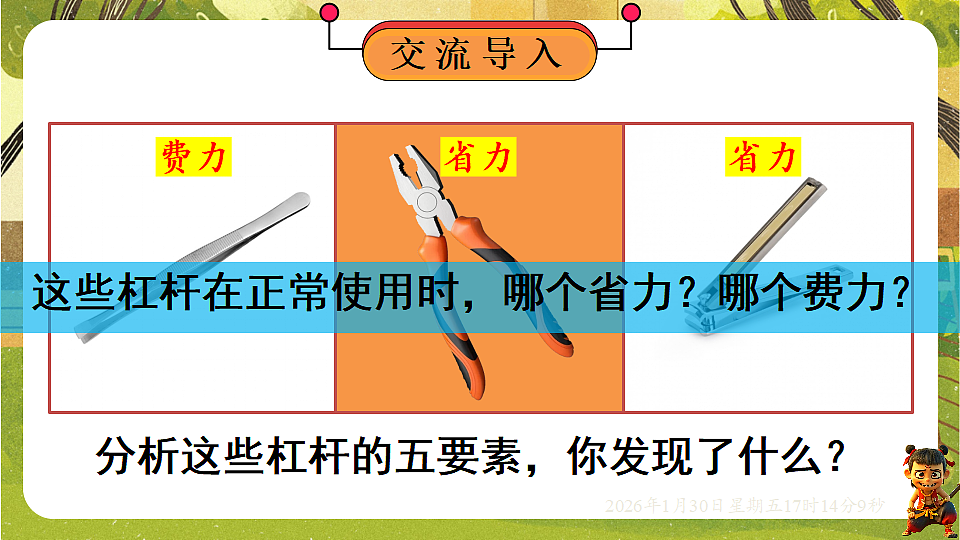

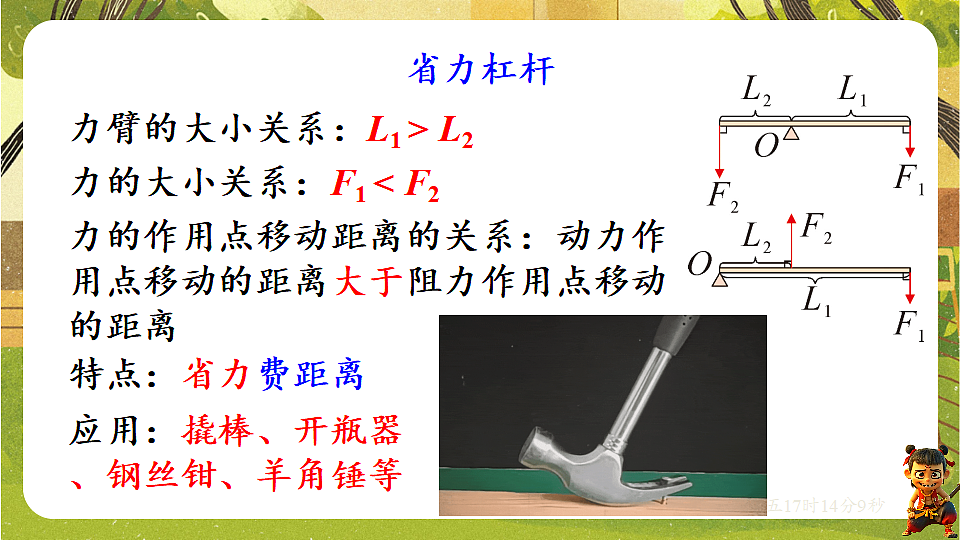

北师大版（新教材）物理8年级下册培优备精做课件9.1.2杠杆的分类及应用第九章 机械和功授课教师： Home . 班 级： 八年级（---）班 . 时 间： . 2026年2月1日这些杠杆在正常使用时，哪个省力？哪个费力？费力省力省力分析这些杠杆的五要素，你发现了什么？ 你能否根据杠杆的平衡条件，比较简便地判断出一个杠杆是省力还是费力？知识点1 杠杆的分类 判断杠杆的的类型，实际就是比较动力臂和阻力臂的大小。若 L1 > L2，则 F1 < F2若 L1 = L2，则 F1 = F2若 L1 < L2，则 F1 > F2——省力杠杆——等臂杠杆——费力杠杆1．如图所示，用细绳将不锈钢勺子悬挂起来，使其静止在水平位置，则勺子悬挂点________(选填“左”或“右”)侧的质量较大。右省力杠杆力臂的大小关系：L1 > L2力的大小关系：F1 < F2力的作用点移动距离的关系：动力作用点移动的距离大于阻力作用点移动的距离特点：省力费距离应用：撬棒、开瓶器、钢丝钳、羊角锤等费力杠杆力臂的大小关系：L1 < L2力的大小关系：F1 > F2力的作用点移动距离的关系：动力作用点移动的距离小于阻力作用点移动的距离特点：费力省距离应用：镊子、筷子、钓鱼竿、划船等等臂杠杆力臂的大小关系：L1 = L2力的大小关系：F1 = F2力的作用点移动距离的关系：动力作用点移动的距离等于阻力作用点移动的距离特点：既不省力也不省距离应用：天平、定滑轮等2．在农村一些地方，还保留一种叫“舂米对”的古代简单机械，其结构如图，使用这个装置时，人在A端用力把它踩下后立即松脚，B端就会下落，杵头打在石臼内谷物上，从而把谷物打碎，用力将A端踩下去的过程中，杵头的重力是________。B端下落，杵头打在石臼内谷物上时，杵头的重力是________。(均选填“动力”或“阻力”)阻力动力 返回（1）根据力臂的大小关系判断；（2）从使用目的和效果进行判断：阻力很大时，通常使用省力杠杆；有时阻力不大，使用杠杆是为了省距离，就要使用费力杠杆。既省力又省距离的杠杆是不存在的。归纳小结L1 > L2F1 < F2L1 < L2F1 > F2L1 = L2F1 = F2自制戥子 戥子是我国中药店常用的一种称量药材质量的工具，在古代也常用来称量金、银等贵重物品。它由秤杆、秤盘和秤砣等组成。 试着用一根筷子或细竹棍作秤杆，一个螺母或其他重物作秤砣，一个硬纸盘或纸杯作秤盘，一段细线作提纽，制作一把戥子。利用砝码或已知质量的物品标出秤杆上的刻度，并观察刻度是否均匀。点击图片播放视频我国古代的杠杆杠杆在我国古代就有许多巧妙的应用。点击画面播放用碓舂米桔槔汲水 请你查阅资料或进行实地调查，了解我国古代利用杠杆的更多实例。分析一下这些杠杆的使用给人们带来了哪些便利，并与同学交流。练习 某学校劳动教育课堂上，四位同学用杠杆原理使用劳动工具的场景如图所示，其中属于使用费力杠杆的是（ ）AA. 锄地时举起锄头B. 羊角锤拔钉子C. 园艺剪修剪树枝D. 钢丝钳剪铁丝知识点2 轮轴 轮轴由具有共同转动轴的大轮和小轮组成。习惯上把大轮叫轮，小轮叫轴。汽车方向盘和阀门旋钮都是轮轴类机械。 轮轴可看作杠杆的变形，本质上是一个可以连续转动的杠杆。辘轳是典型的轮轴，其结构如图所示。辘轳 由杠杆的平衡条件可知 F1R = F2r，若动力作用在轮上，阻力作用在轴上，由于R > r，则 F1 < F2，此时轮轴省力但费距离。 若动力作用在轴上，阻力作用在轮上，由于R > r，则 F1 > F2，此时轮轴费力但省距离。 在实际应用中，为了使用方便或节约材料，常用杆状物体来代替大轮。例1 如图，轻质杠杆处于平衡状态，将物体A和B同时向靠近支点的方向移动相同的距离，下列判断正确的是（ ）A. 杠杆仍能平衡B. 杠杆不能平衡，右端下沉C. 杠杆不能平衡，左端下沉D. 无法判断知识点3 杠杆的综合应用判断杠杆的状态C1. 原来杠杆在水平位置处于平衡状态，有 GAL左 = GBL右，因为 L左 > L右，所以 GA_______GB。2.当向支点移动相同的距离 Δl 时，两边的力臂都减小 Δl，左边力与力臂的乘积变为FA(l左–Δl) = FAl左 – FAΔl，右边力与力臂的乘积变为FB(l右 – Δl) = FBl右 – FBΔl。因为FAl左 = FBl右，FAΔl______FBΔl，所以FA(l左–Δl)______FB(l右–Δl)，则杠杆的______端下沉。
