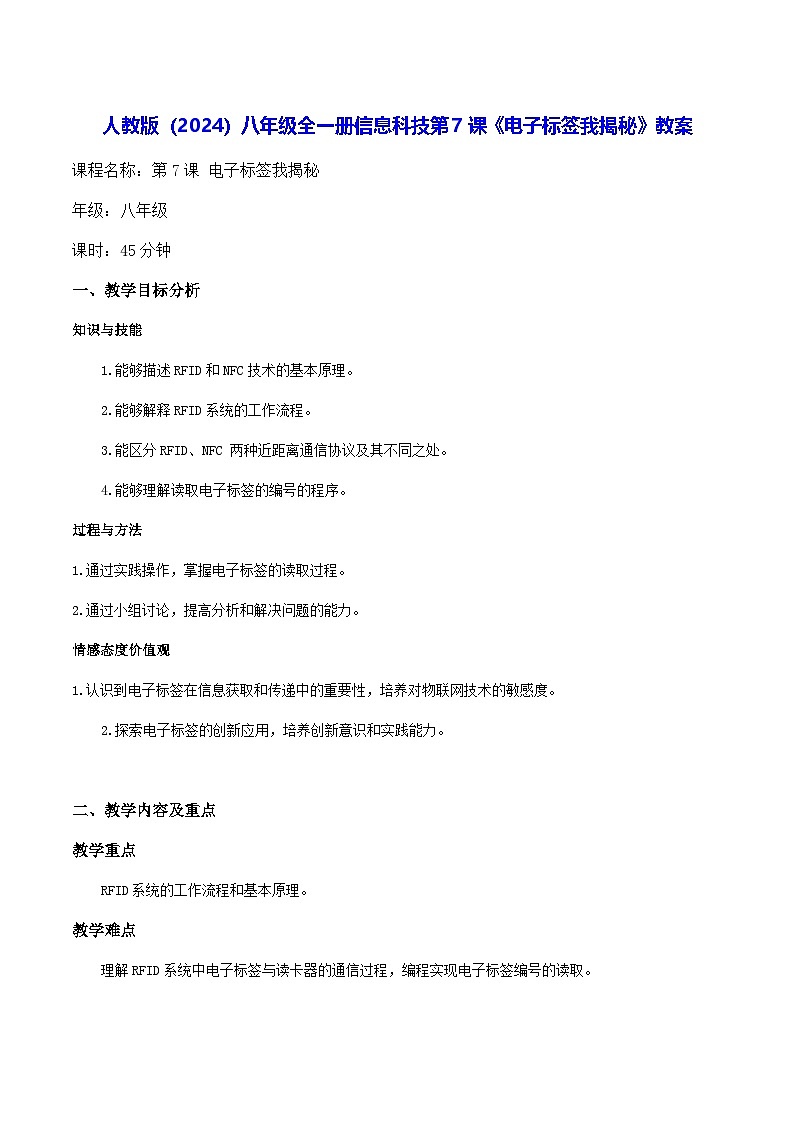

初中电子标签我揭秘教案设计

这是一份初中电子标签我揭秘教案设计，共10页。教案主要包含了教学目标分析，教学内容及重点，教学过程设计等内容，欢迎下载使用。
年级：八年级
课时：45分钟
一、教学目标分析
知识与技能
1.能够描述RFID和NFC技术的基本原理。
2.能够解释RFID系统的工作流程。
3.能区分RFID、NFC 两种近距离通信协议及其不同之处。
4.能够理解读取电子标签的编号的程序。
过程与方法
1.通过实践操作，掌握电子标签的读取过程。
2.通过小组讨论，提高分析和解决问题的能力。
情感态度价值观
1.认识到电子标签在信息获取和传递中的重要性，培养对物联网技术的敏感度。
2.探索电子标签的创新应用，培养创新意识和实践能力。

二、教学内容及重点
教学重点
RFID系统的工作流程和基本原理。
教学难点
理解RFID系统中电子标签与读卡器的通信过程，编程实现电子标签编号的读取。

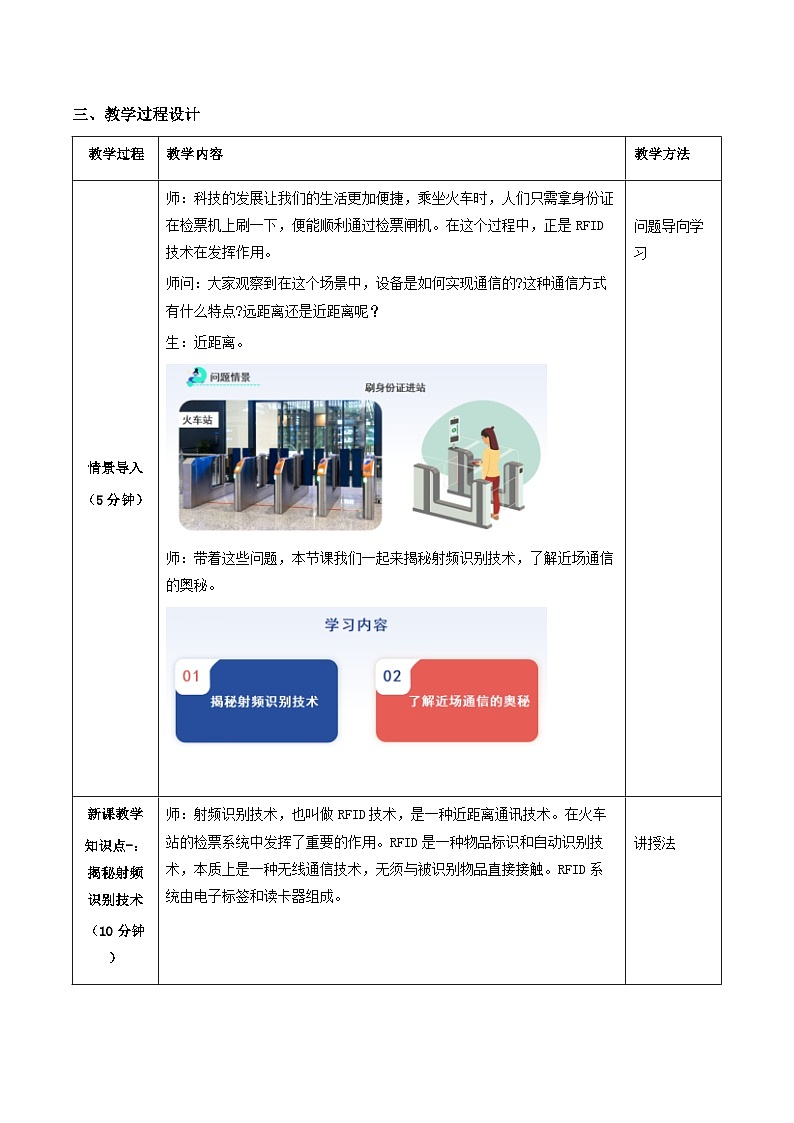

三、教学过程设计
教学过程
教学内容
教学方法
情景导入
（5分钟）
师：科技的发展让我们的生活更加便捷，乘坐火车时，人们只需拿身份证在检票机上刷一下，便能顺利通过检票闸机。在这个过程中，正是RFID 技术在发挥作用。
师问：大家观察到在这个场景中，设备是如何实现通信的?这种通信方式有什么特点?远距离还是近距离呢？
生：近距离。

师：带着这些问题，本节课我们一起来揭秘射频识别技术，了解近场通信的奥秘。



问题导向学习
新课教学
知识点-：揭秘射频识别技术
（10分钟）
师：射频识别技术，也叫做RFID技术，是一种近距离通讯技术。在火车站的检票系统中发挥了重要的作用。RFID是一种物品标识和自动识别技术，本质上是一种无线通信技术，无须与被识别物品直接接触。RFID系统由电子标签和读卡器组成。

师：同学们思考以下问题：RFID系统工作流程是怎样的？我们如何利用RFID实现物物通信？通过今天的学习，我们将找出答案。

RFID的工作过程：首先给物品打上电子标签，存储物品的相关数据。读卡器发送一定频率的射频信号，当物品进入读卡器的工作区时，即电子标签进入读卡器的识别范围后，接收读卡器发出的射频信号，凭借感应电流所获得的能量，物品上的电子标签会将自身数据发送出去。读卡器接收电子标签发送的数据，并把这些数据传送到计算机中的管理系统。计算机中的管理系统作出相应处理。

师问：所以，同学们知道为什么把身份证放在指定位置才能成功进站吗？

生：回答。
师（RFID的优势）：作为一种近距离通信方式，RFID有很多优势，每秒可进行上千次的读取，高效准确；电子标签上的数据可反复修改；电子标签无须瞄准读取，只要被置于读卡器形成的电磁场内就可以被准确读取，适合与各种自动化处理设备配合使用；电子标签的识读不依赖于可见光，因而可以在高粉尘污染、野外等恶劣环境下使用。

师：根据RFID的工作过程和优势，同学们，你认为RFID技术能够应用到哪些场景中？

生：举手回答。
师：RFID 应用领域非常广泛。在物流领域，电子标签被用于跟踪货物和货柜的位置，有助于自动化库存管理，优化货物的流通和分配；在医疗领域，RFID 可以用于追踪患者、医疗设备和药品，如患者的手环中嵌入的 RFID 芯片可以存储其身份数据，医护人员可以通过读卡器快速了解患者信息；在农业领域，电子标签可以附着在动物身上，用于存储动物疫苗等数据，从而优化畜牧业的管理。

师：RFID 在生活中还有哪些应用？（小组讨论）

例如高速公路的ETC，ETC系统主要包括电子标签（安装在车辆上）、读写器（安装在收费站旁边）、应用系统三个主要部分。车辆进入ETC收费车道时，环路感应器感知车辆，读写器发出询问信号。RFID电子标签接收到信号后，激活并响应，进行双向通信和数据交换。中心管理系统获取车辆识别信息后进行比较判断，并根据不同情况控制管理系统产生不同的操作。如果车辆信息合法，系统自动从预先绑定的IC卡或银行账户扣除相应资金，并开启道闸放行。RFID门禁识别系统在生活中也是常见的应用，当被保护区域内有人进入时，读卡器会读取此人身上携带的电子标签，并将标签信息与系统中存储的预设批准名单进行比对。如果比对成功，则控制器会解锁安全门，让此人通过；否则，安全门将保持关闭状态，拒绝此人进入。

讲授法
师生互动
合作探究
（实践操作）（15分钟）

师：我们通过操作实验来体验RFID的工作过程。每个电子标签都有唯一编号，通过RFID读卡器模块可以读取电子标签的编号，下面我们一起动手操作，通过小组合作，完成学习活动1读取电子标签，并在主控板的显示屏显示，体验电子标签的工作过程。

本实验活动需要用到的物联实验设备有主控板、RFID读卡器模块、电子标签、4pin连接线等。（建议学生2-4人为一组，共用一套设备）

实验步骤：
（1）第一步：
将RFID读卡器用4PIN连接线连接在主控板的P0、P1引脚。用数据线将主控与电脑连接起来。

（2）第二步：
接下来我们要编写实现读取电子标签编号功能的程序。
打开mPythn软件，在人教版扩展库（educre）中拖出代码(教师也可引导学生单击mPythn的“教程”→教程案例→义务教育指南八年级代码→图形化程序→第二单元→第7课 电子标签我揭秘→第二单元→学习活动1.mxml，直接打开本活动的程序)。初始化RFID 读卡器，根据硬件连接，设置引脚，读卡器一直重复识别电子标签，读取电子标签编号（阻塞模式即等待读取卡片信息完成），屏幕显示读取到的RFID卡编号。

（3）第三步：单击mPythn的刷入，将程序下载到主控板中。

（4）第4步：功能测试。把电子标签放到RFID读卡器模块上时，我们可以看到主控板显示屏会显示该电子标签的编号。可以依次把不同的电子标签放在RFID读卡器上，可将电子表签的编号记录下来。

师：通过本实验活动，同学们能否总结出实验结论？（小组讨论）
生：回答。
师：通过本实验活动，我们可以发现每个电子标签都有唯一的编号。



讨论法
合作学习
实践操作
新课教学
知识点二：近场通信的奥秘
（7分钟）
师：除了RFID技术，常见的近距离通信技术还有NFC，也就是近场通信技术。NFC是一种近距离的高频无线通信技术，允许数字设备之间进行非接触式点对点数据传输。

我们的手机上通常都有这项技术，开启NFC后，我们的手机可以作为读卡器，读取NFC卡片的一些信息。手机之间可以利用NFC技术进行无线互联，实现虚拟名片或数字相片等数据交换，。常用于移动支付、数据传输、门禁控制、交通缴费等。

NFC与RFID都是近距离通信技术。与RFID相比，除了通信协议，NFC还规定了数据交换格式。如果说RFID是一个学生戴着胸卡方便别人了解他，老师看一眼他的胸卡就知道这个学生的姓名和班级；NFC就是学生和老师两个人都戴着胸卡，他们可以在看到对方胸卡后就知道对方是谁。此外，NFC还可以更改胸卡上的内容，改变对方接收的数据。总的来说，RFID是一种较为简单的无线识别技术，适合物品跟踪和管理；而NFC是一种短距离、双向通信的技术，适用于安全性要求较高、需要设备间直接交互的场景。


拓展深化，回归生活
（5分钟）
师问：本节课我们学习了RFID技术并动手操作读取了电子标签卡。那么请同学们思考一下，我们可以运用这个技术解决什么样的问题呢？
结合本节课学习到的知识，请同学们编写一个利用电子标签识别学生个人信息的程序。可以结合“字典”知识将电子标签编号与学生姓名一一对应。
师：与学习活动1的实验设备一样，修改主控板程序。先定义电子标签编号与学生姓名的对应关系，当读取到电子标签编号时，通过字典查询对应的学生姓名并显示。（可引导学生直接在mPythn中打开本活动的程序。）

生：动手操作。（小组讨论并实践）


问题导向学习
讨论法
实践操作
课后作业（1分钟）
师：请同学们小组合作，设计一个基于RFID的智能校园应用方案，比如智能书签、实验器材管理等，说明该智能校园应用的功能、使用场景和实现方式。（只需输出方案，无需制作）


课堂小结与评价
（2分钟）
本节课，我们学习了RFID技术，了解了其工作流程及常见的场景应用；了解了NFC技术以及其与RFID的区别；通过读取RFID卡的实践活动，通过“读取电子标签编号”实践活动，体验了RFID技术的实现过程。（通过快速问答的形式检查学生对本节课内容的掌握情况。例如：“谁能说出至少两种RFID的应用场景？”对于表现优秀的同学给予表扬。）


教学反思
1.反思点：本次课程是否达到了预期的教学目标？学生是否能够清晰地理解RFID技术的工作过程？是否掌握读取电子标签的方法，小组讨论环节是否有效促进了学生之间的交流与合作？有哪些地方可以改进以更好地满足学生的学习需求？
2.改进措施：针对上述反思点提出具体的改进建议。例如如果发现部分学生对某些知识点理解不够深入可以考虑增加更多的实例讲解或者提供更多的实践机会让他们在实践中巩固知识。
