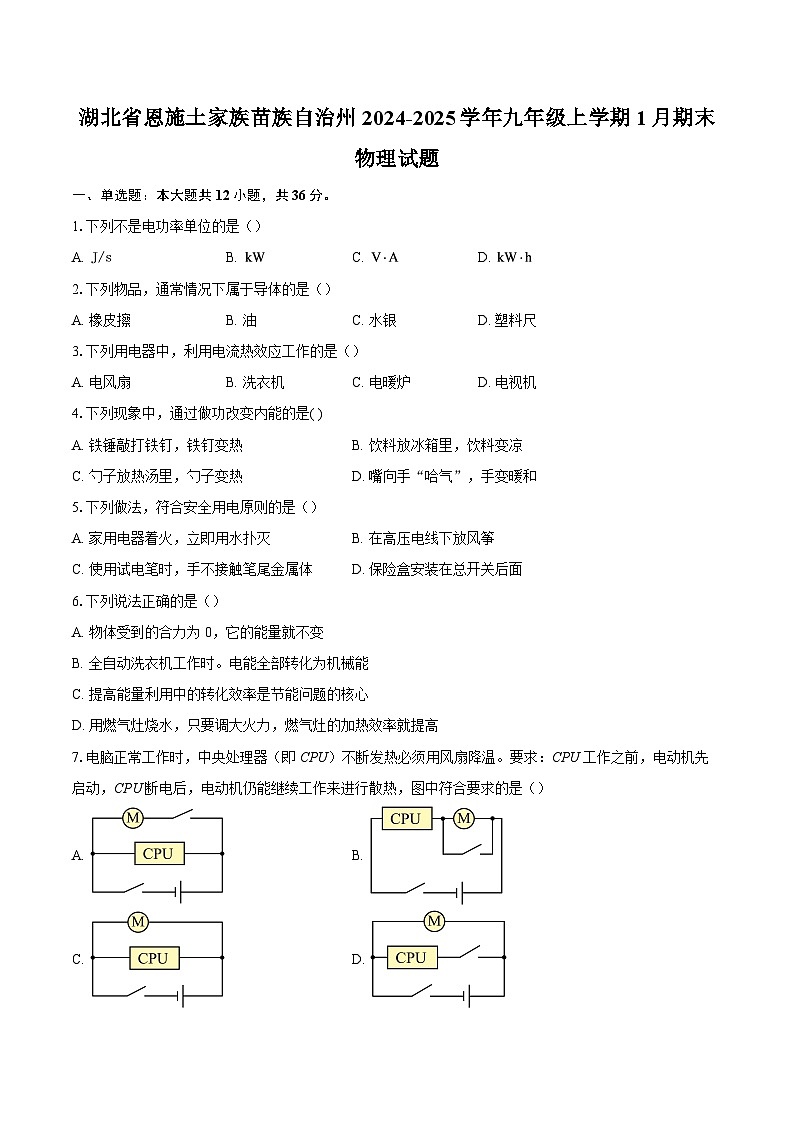

湖北省恩施土家族苗族自治州2024-2025学年九年级上学期1月期末物理试题-自定义类型

这是一份湖北省恩施土家族苗族自治州2024-2025学年九年级上学期1月期末物理试题-自定义类型，共12页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列不是电功率单位的是（）
A. B. C. D.
2.下列物品，通常情况下属于导体的是（）
A. 橡皮擦B. 油C. 水银D. 塑料尺
3.下列用电器中，利用电流热效应工作的是（）
A. 电风扇B. 洗衣机C. 电暖炉D. 电视机
4.下列现象中，通过做功改变内能的是( )
A. 铁锤敲打铁钉，铁钉变热B. 饮料放冰箱里，饮料变凉
C. 勺子放热汤里，勺子变热D. 嘴向手“哈气”，手变暖和
5.下列做法，符合安全用电原则的是（）
A. 家用电器着火，立即用水扑灭B. 在高压电线下放风筝
C. 使用试电笔时，手不接触笔尾金属体D. 保险盒安装在总开关后面
6.下列说法正确的是（）
A. 物体受到的合力为0，它的能量就不变
B. 全自动洗衣机工作时。电能全部转化为机械能
C. 提高能量利用中的转化效率是节能问题的核心
D. 用燃气灶烧水，只要调大火力，燃气灶的加热效率就提高
7.电脑正常工作时，中央处理器（即CPU）不断发热必须用风扇降温。要求：CPU工作之前，电动机先启动，CPU断电后，电动机仍能继续工作来进行散热，图中符合要求的是（）
A. B.
C. D.

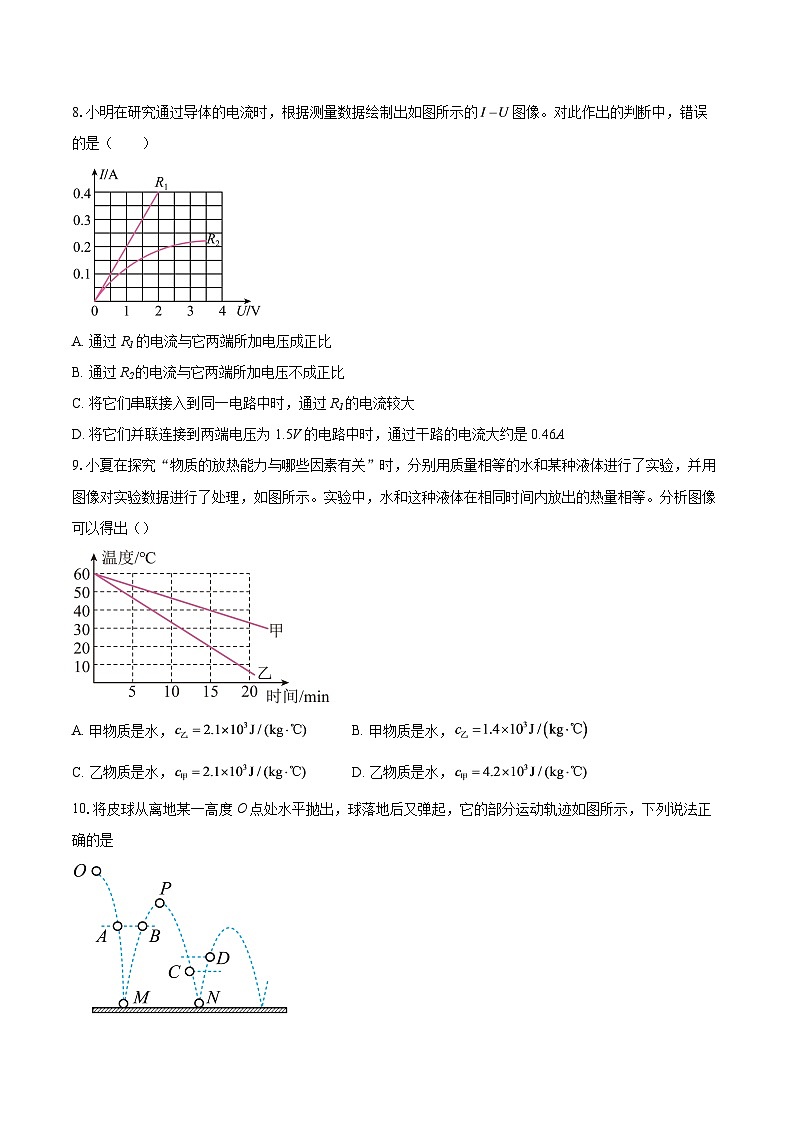

8.小明在研究通过导体的电流时，根据测量数据绘制出如图所示的图像。对此作出的判断中，错误的是（ ）
A. 通过R1的电流与它两端所加电压成正比
B. 通过R2的电流与它两端所加电压不成正比
C. 将它们串联接入到同一电路中时，通过R1的电流较大
D. 将它们并联连接到两端电压为1.5V的电路中时，通过干路的电流大约是0.46A
9.小夏在探究“物质的放热能力与哪些因素有关”时，分别用质量相等的水和某种液体进行了实验，并用图像对实验数据进行了处理，如图所示。实验中，水和这种液体在相同时间内放出的热量相等。分析图像可以得出（）
A. 甲物质是水，B. 甲物质是水，
C. 乙物质是水，D. 乙物质是水，
10.将皮球从离地某一高度O点处水平抛出，球落地后又弹起，它的部分运动轨迹如图所示，下列说法正确的是
A. 皮球经过同高度的A、B两点时动能相等
B. 皮球第一次反弹后到达最高点P点时速度为零
C. 皮球在D点时的机械能小于在C点时的机械能
D. 若将皮球表面涂黑，则会在地面M、N两点留下两个大小相等的黑色圆斑

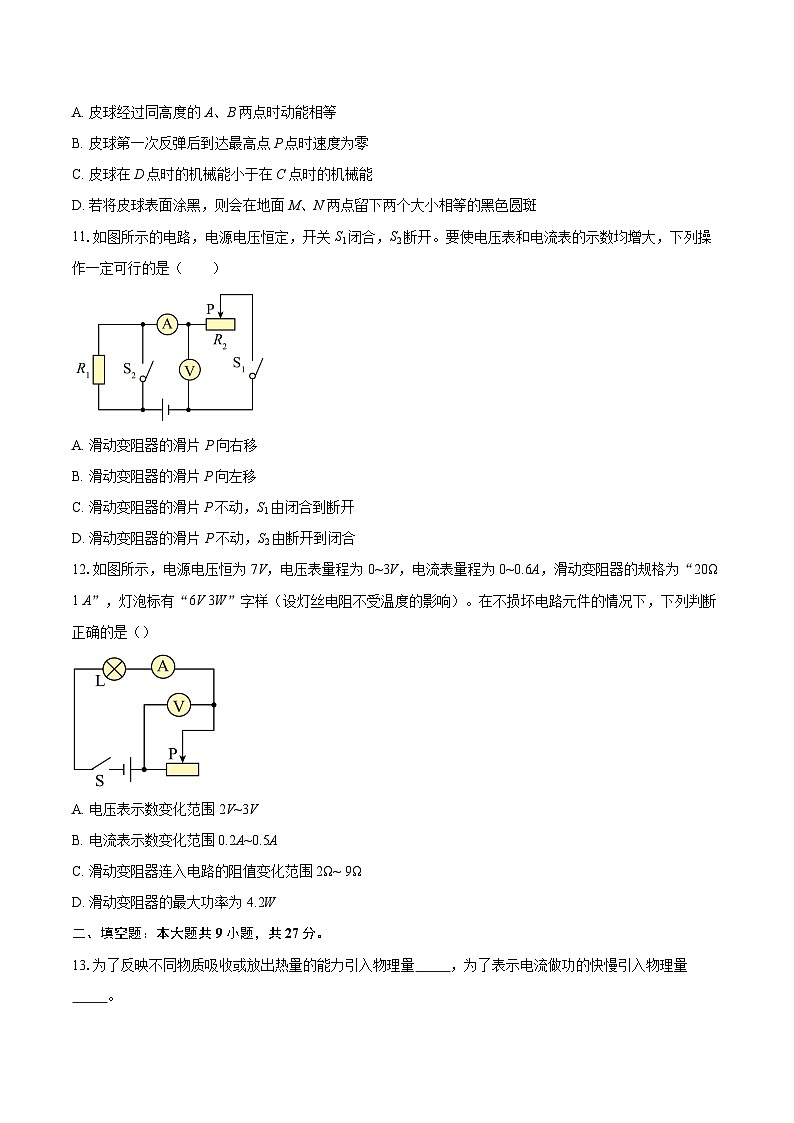

11.如图所示的电路，电源电压恒定，开关S1闭合，S2断开。要使电压表和电流表的示数均增大，下列操作一定可行的是（ ）
A. 滑动变阻器的滑片P向右移
B. 滑动变阻器的滑片P向左移
C. 滑动变阻器的滑片P不动，S1由闭合到断开
D. 滑动变阻器的滑片P不动，S2由断开到闭合
12.如图所示，电源电压恒为7V，电压表量程为0~3V，电流表量程为0~0.6A，滑动变阻器的规格为“20Ω 1 A”，灯泡标有“6V 3W”字样（设灯丝电阻不受温度的影响）。在不损坏电路元件的情况下，下列判断正确的是（）
A. 电压表示数变化范围2V~3V
B. 电流表示数变化范围0.2A~0.5A
C. 滑动变阻器连入电路的阻值变化范围2Ω~ 9Ω
D. 滑动变阻器的最大功率为4.2W
二、填空题：本大题共9小题，共27分。
13.为了反映不同物质吸收或放出热量的能力引入物理量 ，为了表示电流做功的快慢引入物理量 。
14.丝绸与玻璃棒相互摩擦后，玻璃棒带 电；我国家庭电路的电压是 V；铁丝很难被拉伸，说明分子间具有 （选填“引力”或“斥力”）。
15.汽车是我们十分熟悉的交通工具，汽车驶过，闻到汽油味儿，这是 现象，若汽油热值，现有汽油2，其中一半完全燃烧，放热 J，剩余汽油的热值 （选填“变大”、“变小”或“不变”）。
16.如图所示，对试管加热使水沸腾，会看到蒸汽把软木塞“嘭”的一声顶开。“蒸汽顶开软木塞”是一个能量转化的过程，请对此能量转化过程作出描述： ，四冲程汽油机 冲程原理与该过程类似。
17.如图所示为一款充电宝正在给两部手机充电，此时充电宝是电路中的 ​​​​​​​(选填“电源”“用电器”或“开关”)，这两部手机 (串或并)联的。充电宝上标明电压为3.85V，容量为20000mA·h，它充满电后储存的电能大约为 kW·h。
18.为了研究温度对导体电阻的影响，设计了如图所示的实验电路：用酒精灯对电路中的一段导体加热，观察导体电阻的变化。该实验方案存在缺陷，请指出缺陷所在或提出改进的方案： 。
19.如图所示电路，开关S闭合后，两灯均发光，电压表测的是 （选填“”、“”或“电源”）两端电压。一段时间后，两灯均熄灭，但电压表有读数，电流表无读数，则故障可能是 （选填“短路”、“断路”或“断路”）。
20.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。把它们并联在电路中，如图（乙）所示。闭合开关S，这时电流表的示数为0.9A，则电源电压为 V，此时元件B消耗的电功率是 W。
21.具有防雾、除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。如图是模拟加热原理图，电源电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。要实现除露功能，应把旋钮开关调至 挡，（选填“1”、“2”或“3”）化霜与防雾电路的总功率之差为 W。
三、作图题：本大题共1小题，共5分。
22.要在教室内安装2盏“220V 40W”的电灯和1个插座，要求开关S只控制两盏灯，且每盏灯都能正常发光．其中部分电路已经连接，请你用笔画线代替导线将电路连接完整．
( )
四、实验探究题：本大题共3小题，共15分。
23.分析如图所示实物电路，完成下列任务：
(1)图中只画出了关于这个电路的一部分电路图，请在虚线框中补画完整。
(2)闭合开关前，滑动变阻器滑片应该置于 端（选填“左”或“右”）。
(3)如果在不更改电路接线的情况下接通本电路，发现无论怎样调节滑动变阻器，电路都是安全的，由此推算出本电路的最大功率一定不超过 W。
24.在研究“导体电流与电阻关系”的实验中，用阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω 1 A”，电源电压4.5V不变。电路如图甲所示。
(1)连接电路时，开关应处于 状态（选填“断开”或“闭合”）；
(2)实验前，电流表指针如图乙所示，对电流表的操作应该是 ；
(3)先接入15Ω的电阻，调节滑片使电压表示数为3V，观察到电流表示数如图丙所示，则电流表示数为 A；用10Ω电阻代替15Ω电阻接入电路，应将滑片向 （填“左”或“右”）端移动，使 （选填“电流表”或“电压表”）的示数保持不变。
25.小明同学做“测定小灯泡电功率”的实验，设计的电路图如图甲所示，小灯泡所标示的额定电压为2.5V。
(1)检查电路连接时，他发现有一根导线连接错了，请你在图乙中应改动的导线上打“×”，并在图上改正 ；
(2)根据实验测得的数据，画出了小灯泡的电流随电压变化的图像如图丙所示，由图像可知小灯泡的额定功率是 W；其I﹣U图像并不是一条直线，原因是 ；
(3)实验室中实际提供的电压表内阻并非无穷大，工作时有微弱的电流通过。实验中灯泡两端电压达到2.5V时，额定功率的测量值 真实值。（选填“大于”、“小于”或“等于”）
五、计算题：本大题共2小题，共17分。
26.如图所示，将滑动变阻器的滑片P移到M端，闭合开关S，电流表的示数为1A，电压表的示数为6V；滑片P移到N端，闭合开关S，电压表的示数为2V。求：
(1)电源的电压及电阻的阻值；
(2)滑片P在N端时，变阻器在5min内产生的热量。
27.一般热水器由加热系统、测温系统和控水系统组成。某台电热水器铭牌部分信息已经模糊，如图a所示，其测温系统可以简化为如图b所示的电路，电源为9V恒定电源，，为热敏电阻，其阻值随温度变化的关系如图 c所示。
图a
(1)关闭其它用电器，让热水器正常工作1分钟，电能表（表盘上标有“3000转/”字样）转动了150转，求：此过程消耗的电能及热水器的额定功率。
(2)水箱装满水加热到75℃时停止加热。用10℃冷水和水箱中热水进行调配，使水温达到40℃，求：求所需冷水的质量（不计热损失）。
(3)测温系统某时刻电压表示数为4V，求：水箱中的水温。
1.【答案】D
2.【答案】C
3.【答案】C
4.【答案】A
5.【答案】D
6.【答案】C
7.【答案】D
8.【答案】C
9.【答案】A
10.【答案】C
11.【答案】D
12.【答案】C
13.【答案】比热容
电功率

14.【答案】正
220
引力

15.【答案】扩散
不变

16.【答案】内能转化为机械能
做功

17.【答案】电源
并联
0.077

18.【答案】无法观察电阻的变化情况，因此应在电路中串联灯泡或电流表
19.【答案】
断路

20.【答案】2.5
1

21.【答案】2
15

22.【答案】​​​​​​​
23.【答案】​​​​​​​
右
1.8

24.【答案】断开
调零
0.2
​​​​​​​左
电压表

25.【答案】​​​​​​​
0.75
小灯泡的电阻随温度的升高而增大
大于

26.【答案】(1)
6V，6Ω
(2)
400J
【详解】（1）由电路图可知，滑动变阻器R与定值电阻R0串联，电压表测量R0两端的电压，电流表测量电路中的电流。当滑片P移到M端时，滑动变阻器接入电路的电阻为零，只有电阻R0接入电路。此时电压表测量电源电压，电流表测量通过R0的电流，所以电源电压为6V，此时电路中的电流为1A ，根据 得，电阻R0的阻值为
（2）当滑片P移到N端时，滑动变阻器接入电路的电阻最大，此时电压表示数为2V，即 两端电压为2V，根据欧姆定律可知，此时电路中的电流为
根据串联电路电压规律得，滑动变阻器两端的电压为
变阻器在 内产生的热量为 ​​​​​​​

27.【答案】(1)
1.8×105J，3000W
(2)
70kg
(3)
60℃
【详解】（1）根据电能表“3000转/kW·h”的含义，电能表转盘每转3000转，消耗的电能为1kW·h；热水器正常工作时，电能表转盘转动了150转，此过程消耗的电能为
将电能单位换算为焦耳
热水器正常工作时间为
热水器的额定功率为
（2）水箱装满水时，水的体积为
根据密度公式 ，水箱中热水的质量为
根据热平衡方程，冷水吸收的热量等于热水放出的热量，则
其中，末温 ，冷水初温 ，热水初温 ，代入数据可得
解得
（3）由图b可知，电阻R1和热敏电阻R2串联，电压表测量R1两端的电压U1，根据欧姆定律，通过R1的电流为
因为是串联电路，所以通过R2的电流也为1A，R2两端的电压为
此时热敏电阻R2的阻值为
由图c可知，热敏电阻的阻值R2与温度t是一次函数关系，当t=0℃时，R2=8Ω；当t=80℃时，R2=4Ω。将两组数据代入得
……①
……②
联立①②解得b = 8，k= -0.05
所以，R2与t的关系式为
将R2= 5Ω代入关系式中，有
解得t= 60℃，所以此时水箱中的水温为60℃。
额定功率
额定频率
50 Hz
额定电压
220 V
水箱容积
60 L
