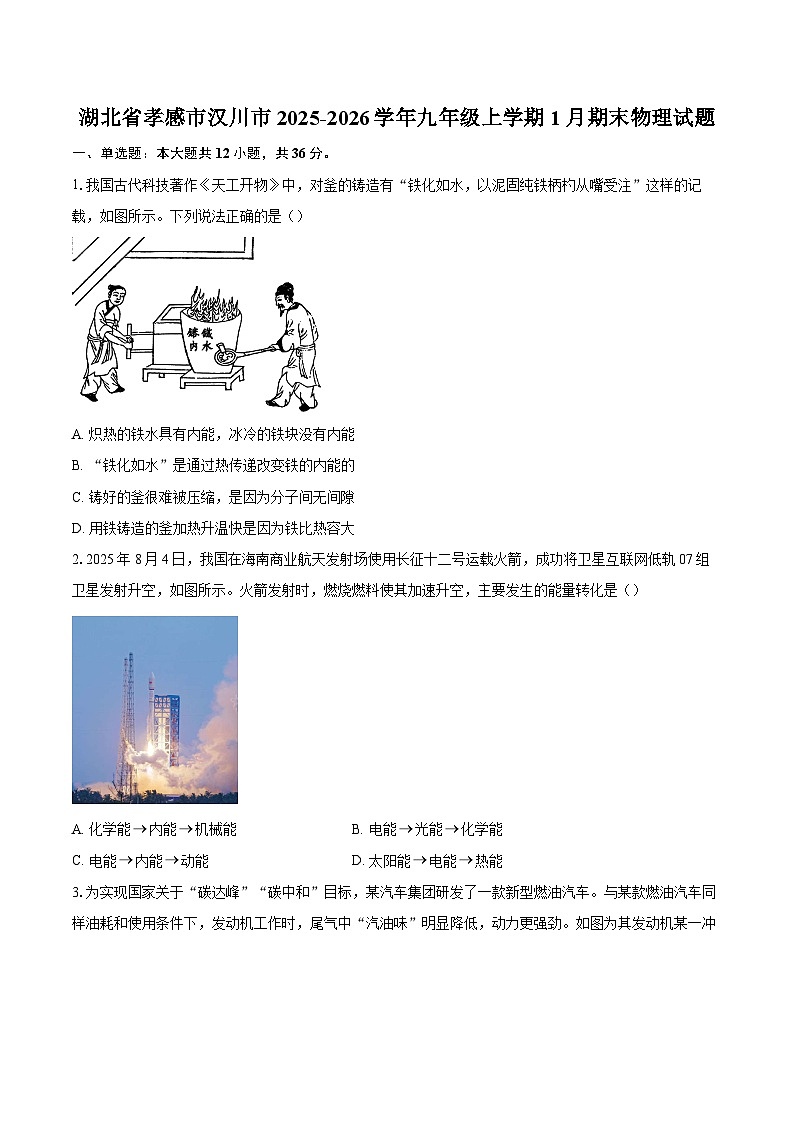

湖北省孝感市汉川市2025-2026学年九年级上学期1月期末物理试题-自定义类型

这是一份湖北省孝感市汉川市2025-2026学年九年级上学期1月期末物理试题-自定义类型，共13页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.我国古代科技著作《天工开物》中，对釜的铸造有“铁化如水，以泥固纯铁柄杓从嘴受注”这样的记载，如图所示。下列说法正确的是（）
A. 炽热的铁水具有内能，冰冷的铁块没有内能
B. “铁化如水”是通过热传递改变铁的内能的
C. 铸好的釜很难被压缩，是因为分子间无间隙
D. 用铁铸造的釜加热升温快是因为铁比热容大
2.2025年8月4日，我国在海南商业航天发射场使用长征十二号运载火箭，成功将卫星互联网低轨07组卫星发射升空，如图所示。火箭发射时，燃烧燃料使其加速升空，主要发生的能量转化是（）
A. 化学能内能机械能B. 电能光能化学能
C. 电能内能动能D. 太阳能电能热能

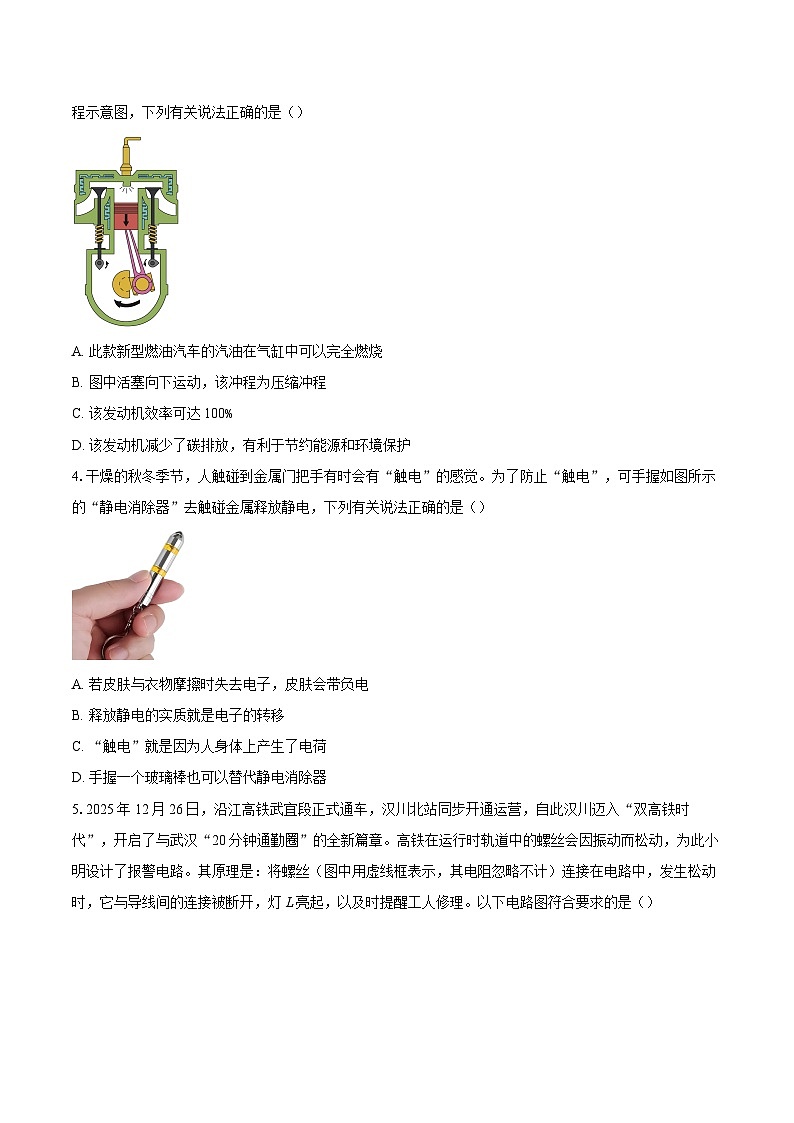

3.为实现国家关于“碳达峰”“碳中和”目标，某汽车集团研发了一款新型燃油汽车。与某款燃油汽车同样油耗和使用条件下，发动机工作时，尾气中“汽油味”明显降低，动力更强劲。如图为其发动机某一冲程示意图，下列有关说法正确的是（）
A. 此款新型燃油汽车的汽油在气缸中可以完全燃烧
B. 图中活塞向下运动，该冲程为压缩冲程
C. 该发动机效率可达100%
D. 该发动机减少了碳排放，有利于节约能源和环境保护
4.干燥的秋冬季节，人触碰到金属门把手有时会有“触电”的感觉。为了防止“触电”，可手握如图所示的“静电消除器”去触碰金属释放静电，下列有关说法正确的是（）
A. 若皮肤与衣物摩擦时失去电子，皮肤会带负电
B. 释放静电的实质就是电子的转移
C. “触电”就是因为人身体上产生了电荷
D. 手握一个玻璃棒也可以替代静电消除器

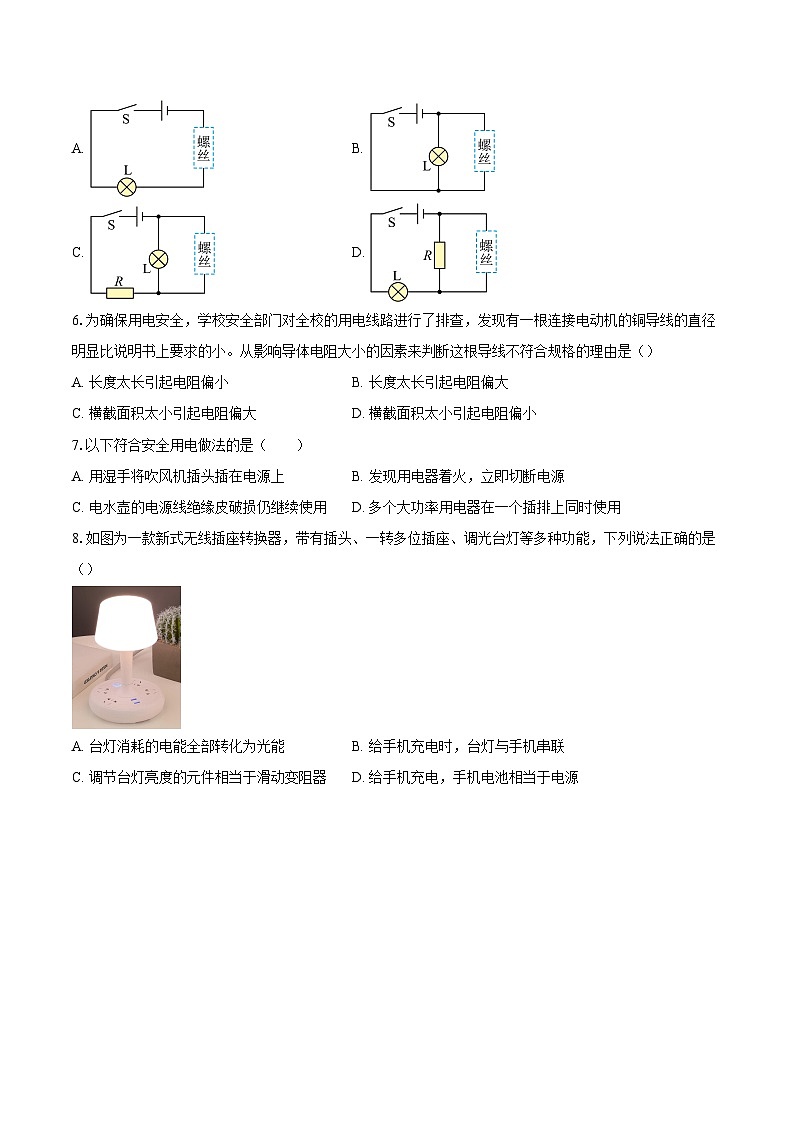

5.2025年12月26日，沿江高铁武宜段正式通车，汉川北站同步开通运营，自此汉川迈入“双高铁时代”，开启了与武汉“20分钟通勤圈”的全新篇章。高铁在运行时轨道中的螺丝会因振动而松动，为此小明设计了报警电路。其原理是：将螺丝（图中用虚线框表示，其电阻忽略不计）连接在电路中，发生松动时，它与导线间的连接被断开，灯L亮起，以及时提醒工人修理。以下电路图符合要求的是（）
A. B.
C. D.
6.为确保用电安全，学校安全部门对全校的用电线路进行了排查，发现有一根连接电动机的铜导线的直径明显比说明书上要求的小。从影响导体电阻大小的因素来判断这根导线不符合规格的理由是（）
A. 长度太长引起电阻偏小B. 长度太长引起电阻偏大
C. 横截面积太小引起电阻偏大D. 横截面积太小引起电阻偏小
7.以下符合安全用电做法的是（ ）
A. 用湿手将吹风机插头插在电源上B. 发现用电器着火，立即切断电源
C. 电水壶的电源线绝缘皮破损仍继续使用D. 多个大功率用电器在一个插排上同时使用
8.如图为一款新式无线插座转换器，带有插头、一转多位插座、调光台灯等多种功能，下列说法正确的是（）
A. 台灯消耗的电能全部转化为光能B. 给手机充电时，台灯与手机串联
C. 调节台灯亮度的元件相当于滑动变阻器D. 给手机充电，手机电池相当于电源
9.如图分别是小明家上月初和上月末电能表的示数。结合表盘上的信息可知,下列选项中正确的是( )
A. 电能表是测电功率的仪表
B. 小明家上个月消耗的电能为101.1J
C. 电能表上指示灯闪烁320次, 表示家庭电路消耗电能7.2J
D. 电能表上指示灯闪烁的次数越多,说明电路中所接用电器功率越大
10.饮酒驾驶属于违法行为，醉酒驾驶属于犯罪行为．我公安交警正在执法严查中如图所示，所使用的酒精浓度测试仪实际上是由酒精气体传感器（相当于随酒精气体浓度变化的变阻器）与一个定值电阻及一个电压表或电流表组成，右边是它的原理图，图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，则（ ）
A. 通过电阻R1的电流越大，电阻R2两端电压越小
B. 通过电阻R2的电流越小，电压表的示数越大
C. 气敏电阻R2的阻值越大，通过电阻R1的电流越大
D. 气敏电阻R2的阻值越大，电压表的示数越大
11.寒冷的冬天，小鹏的爸爸为了防止小鹏写作业时把手冻坏，给他买了一款桌面暖风机。如图所示是一款暖风机的“挡位”旋钮，当由2挡位调至3挡位时，能够让室内更快的温暖起来。则相较于2挡，下列关于3挡说法正确的是（）
A. 消耗电能更多B. 电功率更大C. 消耗电能更少D. 电功率更小
12.如图为某用电器的I-U图象，其额定电压为12 V，则额定功率是（ ）
A. 0.6 WB. 1.8 WC. 3.2 WD. 4.8 W
二、填空题：本大题共4小题，共10分。
13.电冰箱里的食物容易相互“窜味”，从物理角度分析，食物“窜味”属于 现象，一般情况下，在冰箱里的冷冻室比冷藏室更 （选填“容易”或“不容易”）“窜味”。
14.如图甲所示，为 （填装置名称）可以用来检验物体是否带电，它的工作原理是 ，图乙中，当带电的塑料棒靠近不带电的铝箔条一端时，铝箔条会偏转，也可以用来检验一个物体是否带电。甲、乙两个原理 （相同\不相同）。
15.将电能输送到几百千米之外的用户，在输电线上会有能量的损耗，这主要是由于电流的 效应引起的．某段输电线路的总电阻为0.5 Ω，输送电流为100 A，每输电1 min，这段线路便会损耗 J的电能．
16.图所示，正确使用测电笔的是方法 （选填“甲”或“乙”），若笔尖接触被测导线时氖管不发光，则被测导线是 （选填“相线”或“中性线”），此时 （选填“有”或“没有”）电流通过人体。
三、作图题：本大题共2小题，共6分。
17.如图所示，郑州高铁站闸机采用“人脸、身份证识别一体机”，当人脸数据识别成功（相当于开关闭合）和身份证数据识别成功（相当于开关闭合）时，电动机才开始工作，锁打开，人可以正常通过闸机。请将下图相应的电路图连接完整实现此功能，要求开关必须接在火线上。
18.请根据如图所示的实物电路，在虚线框中画出对应的电路图。
四、实验探究题：本大题共3小题，共34分。
19.小刚和小丽用如图甲所示的电路探究串联电路的电压关系。
(1)连接电路前，小刚发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 ；
(2)连接电路时，开关应该 ；
(3)根据图甲，请用笔画线代替导线，连接图丙中的实物图 。
(4)小刚根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有或中的一处发生故障，则故障可能是 ；
(5)排除故障后，小刚用电压表测量两端的电压时，直接选用的测量范围，小丽说这样不行，规范的操作方法是先用 的测量范围进行试触，如果试触结果不超过3V，再改用小测量范围测量；
(6)小刚通过多次更换小灯泡测出的几组数据如表所示
分析第1、2、4三组数据，可以得出的结论是 （用文字描述）。
20.如图甲和乙所示，是探究“电流通过导体时产生的热量与什么因素有关”的实验，两透明容器中密封着等质量的空气，两容器中的电阻丝串联起来连接到电源两端。
(1)在该实验中，通过观察U形管中液面的 来反映电阻丝产生热量的多少，这种研究方法叫 法。
(2)在图甲中，该实验是探究电流通过导体产生的热量与导体 的关系。
(3)在图乙中，是探究电流通过导体产生的热量与 的关系，通电一段时间后， （选“左”或“右”）侧容器U形管液面高度差较大。
(4)生活中我们经常见到“电炉丝热得发红，而与其相连的导线却不怎么热”，这一现象可用 装置（选“甲”或“乙”）的实验结论解释。
21.小红同学在某次物理实验考查中抽到考题“用伏安法测量某未知电阻器的阻值”的实验，实验电路图如图甲所示，请你帮她回答下列问题：
(1)本实验的原理为 ；
(2)开关闭合前，滑动变阻器的滑片应滑到最 （选填“左”或“右”）端；
(3)粗略检查后闭合开关，发现电压表的指针反偏，出现这种情况的原因可能是 （填字母）
A．电压表测量范围选小了 B．电压表的正、负接线柱接反了
(4)通过三次实验得出的实验数据如表所示：
第三次得出的电流如图乙所示，请你根据所提供信息求出所测未知电阻器的阻值为 ；
(5)若要测一个小灯泡正常工作时（两端电压为）的电阻，电源电压不变，定值电阻的阻值已知。在不改变电路连接的情况下，下列电路能实现的是 。
A． B．
C． D．
五、计算题：本大题共2小题，共14分。
22.新能源油电混合动力汽车工作模式为：纯电模式行驶时，内燃机不工作，由蓄电池提供能量；混动模式行驶时，内燃机工作，既可以给汽车行驶提供能量，还可以给蓄电池充电。若汽车以混动模式在平直公路上匀速行驶消耗的燃料，汽车克服阻力做功，同时蓄电池储存的电能增加。求汽车在行驶过程中：
(1)若燃料的热值为，则燃料完全燃烧放出多少热量？
(2)内燃机做的有用功一共是多少？
(3)内燃机工作的效率是多大？
23.小红用图甲的手持挂烫机帮家人熨烫衣物，挂烫机内的水被加热汽化后喷出。图乙为挂烫机的等效电路，为加热电阻，为限流电阻，为自动温控开关。将挂烫机接入电路，在位置“1”，前端电热板被加热，电路中的电流为；当温度升到时，切换到位置“2”，挂烫机处于待机状态，电路中的电流为，当温度降到时，又回到位置“1”。
(1)求的阻值；
(2)求挂烫机待机状态的功率；
(3)熨烫过程中，电路的电流随时间变化如图丙，求挂烫机0~50s消耗的电能。
1.【答案】B
2.【答案】A
3.【答案】D
4.【答案】B
5.【答案】C
6.【答案】C
7.【答案】B
8.【答案】C
9.【答案】C
10.【答案】A
11.【答案】B
12.【答案】D
13.【答案】扩散
不容易

14.【答案】验电器
同种电荷相互排斥
不相同

15.【答案】热
3×105

16.【答案】甲
中性线
没有

17.【答案】​​​​​​​
18.【答案】
19.【答案】调零
断开
​​​​​​​
短路/L2断路
0~15V
串联电路中的总电压等于各部分电路两端电压之和

20.【答案】高度差
转换
电阻
电流
左
甲

21.【答案】​​​​​​​
左
B
6
C

22.【答案】(1)
(2)
(3)
【详解】（1）燃料完全燃烧放出热量为
（2）有用功为
（3）内燃机工作的效率为 ​​​​​​​

23.【答案】(1)40Ω
(2)6.6W
(3)36432J
【详解】（1）当开关S接位置“1”时，电路为 的简单电路，挂烫机处于加热状态。
根据题意可知，电源电压U=220V，加热状态下的电流I1=5.5A
由欧姆定律 可得， 的阻值为
（2）挂烫机处于待机状态时，开关S接位置“2”，此时只有 接入电路。
根据题意可知，待机状态下的电流I2=0.03A
待机状态的功率为
（3）由图丙可知，在0~30s的时间内，电路中的电流保持不变，即I1=5.5A，挂烫机一直处于加热状态。
此过程中消耗的电能为
在30~50s的时间内，电路中的电流为I2=0.03A，挂烫机处于待机状态。
此过程中消耗的电能为
则挂烫机0~50s消耗的电能为 ​​​​​​​
实验序号
AB两端电压/V
BC两端电压/V
AC两端电压/V
1
1.7
2.7
4.5
2
2.0
2.5
4.5
3
2.2
2.2
4.5
4
2.6
1.9
4.5
实验次序
1
2
3
电压U/V
1.2
1.8
2.4
电流I/A
0.2
0.3
