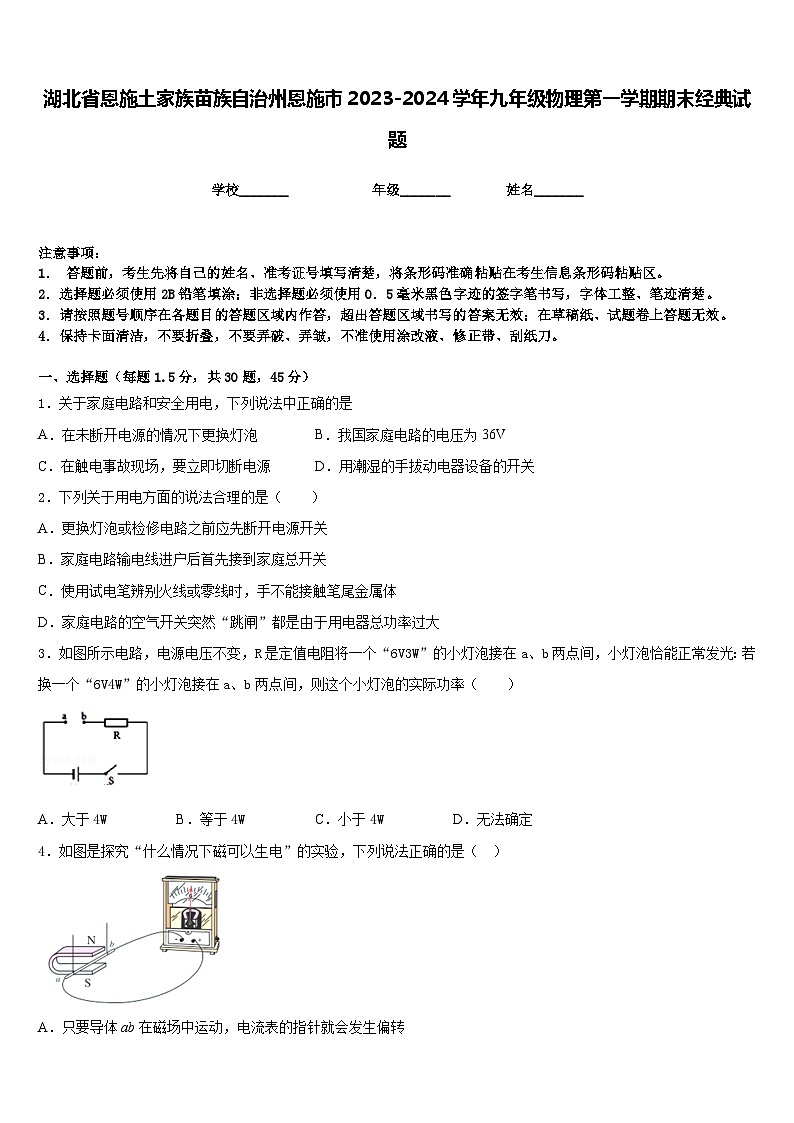

湖北省恩施土家族苗族自治州恩施市2023-2024学年九年级物理第一学期期末经典试题含答案
展开
这是一份湖北省恩施土家族苗族自治州恩施市2023-2024学年九年级物理第一学期期末经典试题含答案，共12页。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．关于家庭电路和安全用电，下列说法中正确的是
A．在未断开电源的情况下更换灯泡B．我国家庭电路的电压为36V
C．在触电事故现场，要立即切断电源D．用潮湿的手拔动电器设备的开关
2．下列关于用电方面的说法合理的是（ ）
A．更换灯泡或检修电路之前应先断开电源开关
B．家庭电路输电线进户后首先接到家庭总开关
C．使用试电笔辨别火线或零线时，手不能接触笔尾金属体
D．家庭电路的空气开关突然“跳闸”都是由于用电器总功率过大
3．如图所示电路，电源电压不变，R是定值电阻将一个“6V3W”的小灯泡接在a、b两点间，小灯泡恰能正常发光：若换一个“6V4W”的小灯泡接在a、b两点间，则这个小灯泡的实际功率（ ）
A．大于4WB．等于4WC．小于4WD．无法确定
4．如图是探究“什么情况下磁可以生电”的实验，下列说法正确的是（ ）
A．只要导体ab在磁场中运动，电流表的指针就会发生偏转
B．对调两个磁极方向，电流表的指针偏转方向发生改变
C．改变导体ab切割磁感线的方向，电流表指针的偏转方向不发生改变
D．实验过程中把电能转化为机械能

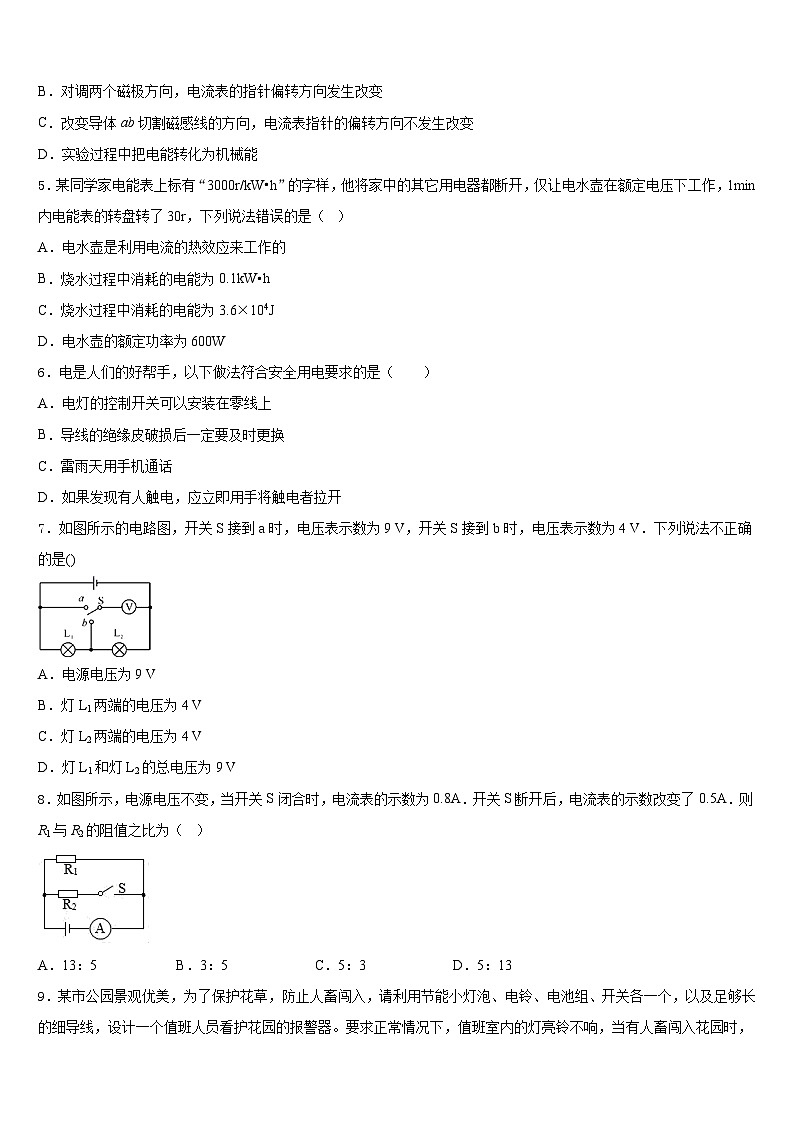

5．某同学家电能表上标有“3000r/kW•h”的字样，他将家中的其它用电器都断开，仅让电水壶在额定电压下工作，1min内电能表的转盘转了30r，下列说法错误的是（ ）
A．电水壶是利用电流的热效应来工作的
B．烧水过程中消耗的电能为0.1kW•h
C．烧水过程中消耗的电能为3.6×104J
D．电水壶的额定功率为600W
6．电是人们的好帮手，以下做法符合安全用电要求的是（ ）
A．电灯的控制开关可以安装在零线上
B．导线的绝缘皮破损后一定要及时更换
C．雷雨天用手机通话
D．如果发现有人触电，应立即用手将触电者拉开
7．如图所示的电路图，开关S接到a时，电压表示数为9 V，开关S接到b时，电压表示数为4 V．下列说法不正确的是()
A．电源电压为9 V
B．灯L1两端的电压为4 V
C．灯L2两端的电压为4 V
D．灯L1和灯L2的总电压为9 V
8．如图所示，电源电压不变，当开关S闭合时，电流表的示数为0.8A．开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（ ）
A．13：5B．3：5C．5：3D．5：13

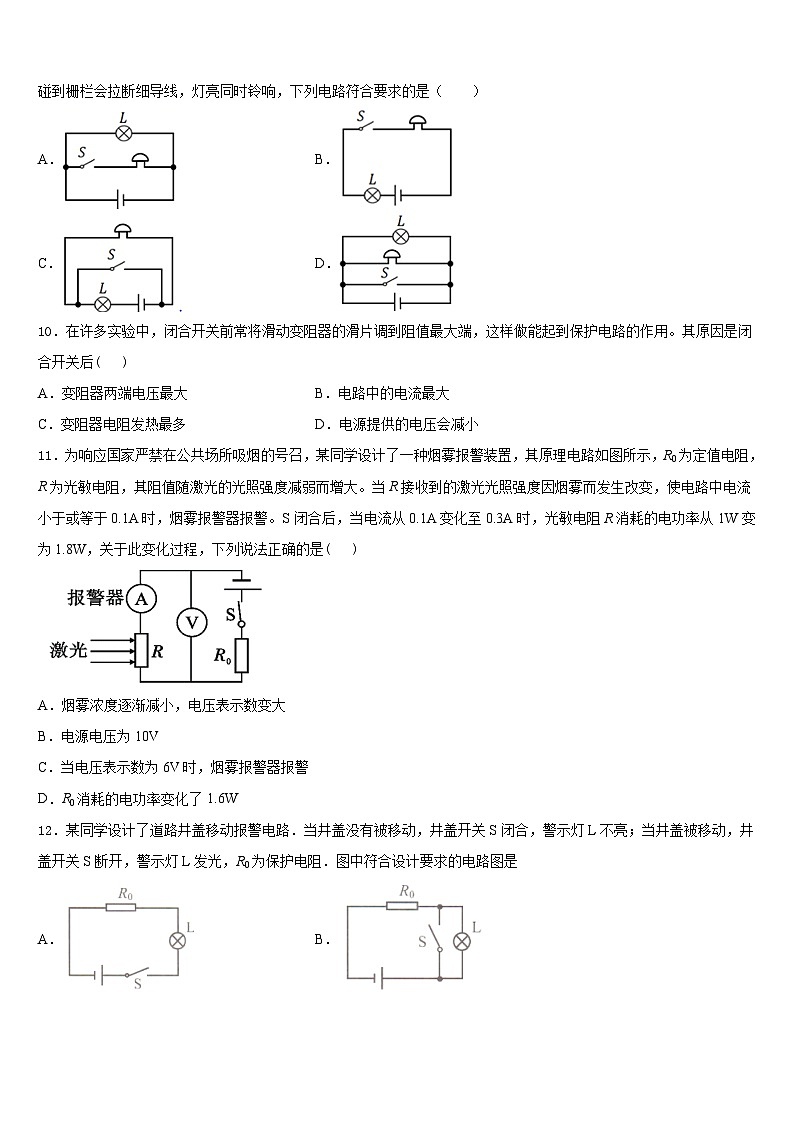

9．某市公园景观优美，为了保护花草，防止人畜闯入，请利用节能小灯泡、电铃、电池组、开关各一个，以及足够长的细导线，设计一个值班人员看护花园的报警器。要求正常情况下，值班室内的灯亮铃不响，当有人畜闯入花园时，碰到栅栏会拉断细导线，灯亮同时铃响，下列电路符合要求的是（ ）
A．B．
C．D．
10．在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的作用。其原因是闭合开关后( )
A．变阻器两端电压最大B．电路中的电流最大
C．变阻器电阻发热最多D．电源提供的电压会减小
11．为响应国家严禁在公共场所吸烟的号召，某同学设计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随激光的光照强度减弱而增大。当R接收到的激光光照强度因烟雾而发生改变，使电路中电流小于或等于0.1A时，烟雾报警器报警。S闭合后，当电流从0.1A变化至0.3A时，光敏电阻R消耗的电功率从1W变为1.8W，关于此变化过程，下列说法正确的是( )
A．烟雾浓度逐渐减小，电压表示数变大
B．电源电压为10V
C．当电压表示数为6V时，烟雾报警器报警
D．R0消耗的电功率变化了1.6W
12．某同学设计了道路井盖移动报警电路．当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻．图中符合设计要求的电路图是
A．B．
C．D．
13．如图电路，电源电压不变，开关S闭合。在滑动变阻器滑片P向右移动的过程中，以下判断正确的是（ ）
A．电压表示数不变B．电压表示数变小C．电流表示数变大D．总电阻变小
14．一根铜导线和一根镍铬合金线，长短、粗细都相同，其电阻阻值分别为R1、R2，把它们并联在同一电路里，通过的电流分别为I1、I2，则下列判断中正确的是
A．R1＞R2，I1＞I2B．R1＜R2，I1＜I2
C．R1＞R2，I1＜I2D．R1＜R2，I1＞I2
15．下列家用电器中，工作1小时消耗电接近的是
A．空调B．电冰箱C．电视机D．台灯
16．L1、L2、L3分别标有“220V 100W”、“110V 100 W”、 “36V 100W”的字样，它们都正常发光时，则（ ）
A．L1亮B．L2亮C．L3亮D．三者一样亮
17．元代画家及诗人王冕的咏梅诗句“冰雪林中著此身，不同桃李混芳尘。忽然一夜清香发，散作乾坤万里春。”从物理学的角度来分析“忽然一夜清香发”能说明
A．气体分子间的作用力比较强
B．气体分子在0℃时停止运动
C．气体分子在不停地做无规则运动
D．气体分子在向一个方向有规律的运动
18．有 A、B、C 三个用丝线悬吊着的轻质小球，相互作用情况如图，下列说法正确的是（ ）
A．若 A 带正电，则 C 一定带正电
B．若 A 带负电，则 C 一定带正电
C．若 B 带正电，则 A 一定带正电，C 一定带负电
D．A，B 一定带同种电荷，C 则可能不带电
19．下列做法不符合安全用电原则的是（ ）
A．可用铜丝代替熔丝
B．电冰箱的金属外壳应该接地线
C．控制电灯的开关必须接在火线上
D．使用测电笔时，手要接触笔尾金属电极
20．对于同一物态的某种物质，根据得知（ ）
A．比热跟热量成正比
B．比热跟质量成反比
C．比热跟温度变化成反比
D．吸收或放出的热量跟质量与温度变化的乘积之比是个恒量
21．下列图中与电有关的操作中正确的是
A．B．C．D．
22．如图甲是身高、体重测量仪，电路原理如图乙所示。当体检者站在测量台上时，电压表、电流表分别显示身高和体重。压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。下列分析正确的是
A．身高越高，电压表示数越大
B．身高越高，电流表示数越小
C．体重越大，电压表示数越小
D．体重越大，电流表示数越大
23．以下是水在生活中的应用，其中没有利用水比热容大的特性的是
A．用水给发生事故的核反应堆的安全壳降温
B．北方楼房中的暖气用水做传热介质
C．炎热的夏季在路面上洒水降温
D．初春傍晚往稻田里灌水，防止秧苗冻坏
24．小文同学在探究“电流与电压关系”实验中，分别测量了定值电阻R和小灯泡L在不同电压下的电流值，并根据数据绘制了I-U图象，如图所示。下列说法中正确的是（ ）
A．① 是小灯泡的I-U图像，② 是定值电阻的I-U图像
B．当通过定值电阻R的电流为0.2A时，它消耗的电功率为0.4W
C．把定值电阻R和小灯泡L串联后接在电源电压恒为9V的电路中，电路中的电流是0.4A
D．当定值电阻R和小灯泡L并联在电压为4V电路中，电路中总电流为1A
25．下列措施中，能使蒸发减慢的是
A．将湿衣服展开后晾在向阳、通风处
B．用扫帚把地上的水向周围扫开
C．把盛有酒精的瓶口盖严
D．用电吹风机吹湿头发
26．研究电磁铁的特点时，通过电磁铁吸引大头针的数目来反映其磁性的强弱。下列研究问题的方法与此相同的是
A．研究磁场性质时的，用磁感线来描述磁场的分布
B．研究电流的热效应时，通过形管两边液面高度差的大小来反映电阻丝产生的热量多少
C．研究材料的导电性能时，将材料分为导体和绝缘体
D．研究串联电路和关联电路的特点时，找出它们的异同点
27．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．4.8V、1.2VB．6V、1.2VC．1.2V、6VD．1.2V、4.8V
28．由于城市供水的水压不高，某些学校会利用水泵向教学楼比较高的楼层供水，水泵开关就设置在水龙头旁边，但有时会出现关闭水龙头后水泵没有及时关闭，导致水泵烧坏。针对这一现象，该学校科技小组利用按钮开关S1（按下开关闭合、松开开关断开）设计了一个延时水泵控制器，使用时只需按下开关S1，延时电路通电使S2闭合，水泵运行，松手后S1断开，延时电路会使S2持续闭合一段时间，水泵延时抽水一段时间后自动停止。下列电路满足以上要求的是（ ）
A．B．C．D．
29．小明在探究“物质的放热能力与哪些因素有关”时，分别用质量均为2kg的水和甲液体进行对比实验，并用图象对实验数据进行了处理，绘制出温度--时间关系图像如图所示。由此判断甲物质10min放出的热量为（甲和水在相同时间内放出的热量相等）（ ）
A．4.2×105JB．2.52×105J
C．5.04×105JD．条件不足，无法计算
30．下列说法错误的是（ ）
A．温度越高，构成物体的大量分子无规则运动越剧烈B．实验表明，减少物体的内能可以做功
C．柴油机和汽油机的工作原理完全相同D．研究数据表明，蒸汽机的效率低，柴油机的效率高
二、填空题（每空1分，共10题，20分）
31．如图所示，当把B、D两点接在电源两端，闭合S1，断开S2和S3，电路中电流为I1，R1两端电压为U1，R1的功率为P1，当把E、F两点接在同一电源两端，闭合S3，断开S1和S2，通过电源的电流为I2，EF 两点间电压为U2;当把F、D两点接入同一电源两端，闭合S1，断开S2和S3时，R2的功率为0.64W，已知U1：U2=3：4，I1：I2=1：4，则R1： R2=_____； 当把B、D两点接在电源两端，闭合S1， 断开S2和S3，R1的功率P1=_____W。
32．如图所示，电源两极间电压不变，R1=5欧，R2=10欧。当S1闭合S2断开，① ②都是电流表时，两表示数之比为_____；当S1、S2都闭合，① ②都是电压表时，两表示数之比为_____。
33．物理学中把_____定向移动的方向规定为电流方向，家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家电用器是_____联在电路中的．
34．九月，我校进行了安全教育演练，消防员演示了如何正确使用灭火器。灭火器放在烈日下温度会______（选填“升高”或“降低”），这是通过______的方法使其内能增加的。灭火器内能增加具有一定的危险性，所以，灭火器应存放在阴凉干燥处。人们在冬天常常搓手取暖，这里的能量转化方式与四冲程汽油机工作时的______冲程相同。
35．如图所示，要使R1与R2组成并联电路，应闭合开关_______，若此时电流表A1和A2的示数之比为2∶5，则R1与R2的电阻之比为_______，R1与R2消耗的电功率之比为_______．
36．导体甲和乙的电流与其两段电压的关系如图所示，由图可知如果将甲和乙并联后接在电压为1V的电源两端，则通过的总电流为_____A；从导体乙的U-I图像可知该导体的电阻大小会________（选填“保持不变”或“一直改变”）。
37．竖直浸没在水中的长方体物块，上、下表面受到水的压力分别为 7 N、10 N，该物块受到的浮力为_______N，该物块的体积是_______m3。
38．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示，图乙中____（选填“dc”或“ec”）表示电压表V2的示数随电流表示数变化图像。滑片从b点滑到a点的过程中，电路消耗的总功率最大值为_______W。
39．电压就是使电路中有________的条件，电源的作用就是________；
40．小红家新购买了一台标有“220V 1500W”字样的电热器，他想借助家中的电能表测一测该电热器的实际功率，他关闭了其它用电器，让电热器单独工作了2min，电能表转盘转过100圈，电能表名牌如图所示，电热器在2min内消耗的电能为________ kW•h，实际功率为________ W．
三、实验题（每空1分，共2题，15分）
41．在“探究不同物质吸热升温的现象”实验中，将甲、乙两种不同的液体分别放入两个相同的烧杯内，用相同的电加热器同时加热记录相关数据，并绘制出如图所示的图象（不计热量损失）。
（1）实验时，选用初温和质量均相等的甲、乙两种液体。
（2）加热10min，甲吸收的热量_____（选填“大于”“小于”或“等于”）乙吸收的热量。
（3）甲、乙两种液体中，_____液体的比热容较大。
42．如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。
(1)实验中，通过观察_____，可比较电阻丝产生的热量的多少。
(2)甲装置可探究电流产生的热量与_____的关系，通电一段时间后，_____（填“左”或“右”）侧容器中U型管中液面的高度差大。
(3)乙装置中的电阻R3的作用主要是_____。
(4)利用甲装置还可以研究电压一定时，电流通过导体时产生热量与电阻的关系．可将甲装置做如下改动：将接在B接线柱上的导线改接在A处，再取一根导线连接在_____两个接线柱之间即可。
四、计算题（每题10分，共2题，20分）
43．有一电热毯，其说明书上标明它所用的电压为220V，电热毯电阻由R1和R2组成，已知：R1=605Ω，如图所示，利用开关S的通断可以使电热毯的发热功率（指电路的总功率）分为两档，两档的功率之比为1:4，问：
(1)开关S处于什么状态时，电热毯的功率最大？最大功率是多大？
(2)电阻R2的阻值应为多大？
(3)电热毯处于低档时，1小时内发热多少J？
44．如图甲所示，电源两端电压保持不变，小灯泡L通过的电流和它两端的电压关系如图乙所示，为定值电阻。当开关、、都闭合，且滑动变阻器的滑片位于a端时，小灯炮两端的电压恰好为6V；当、都闭合，断开，滑动变阻器的滑片滑到中点时，电流表的示数为0.5A；当、都闭合，断开，滑动变阻器的滑片滑到b端时，电流表的示数为0.3A，求：
(1)小灯泡两端的电压为6V时的电阻；
(2)滑动变阻器的最大阻值；
(3)定值电阻的阻值。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
2、A
3、C
4、B
5、B
6、B
7、B
8、C
9、C
10、A
11、D
12、B
13、B
14、D
15、A
16、D
17、C
18、D
19、A
20、D
21、C
22、A
23、C
24、B
25、C
26、B
27、A
28、C
29、B
30、C
二、填空题（每空1分，共10题，20分）
31、3：1 0.75
32、1：3 3：2
33、正电荷 并
34、升高 热传递 压缩
35、S1和S3 3∶2 2∶3
36、0.6 一直改变
37、3 3×10-4
38、dc 36W
39、电流 为电路提供电压
40、0.04 1200
三、实验题（每空1分，共2题，15分）
41、等于 乙
42、U型管中液面的高度差 电阻 右 使通过R1和R2的电流不相等 BD
四、计算题（每题10分，共2题，20分）
43、 (1)开关闭合时， 80W；(2)1815Ω；(3) 7.2×104J
44、 (1)10Ω；(2)12Ω；(3)8Ω
