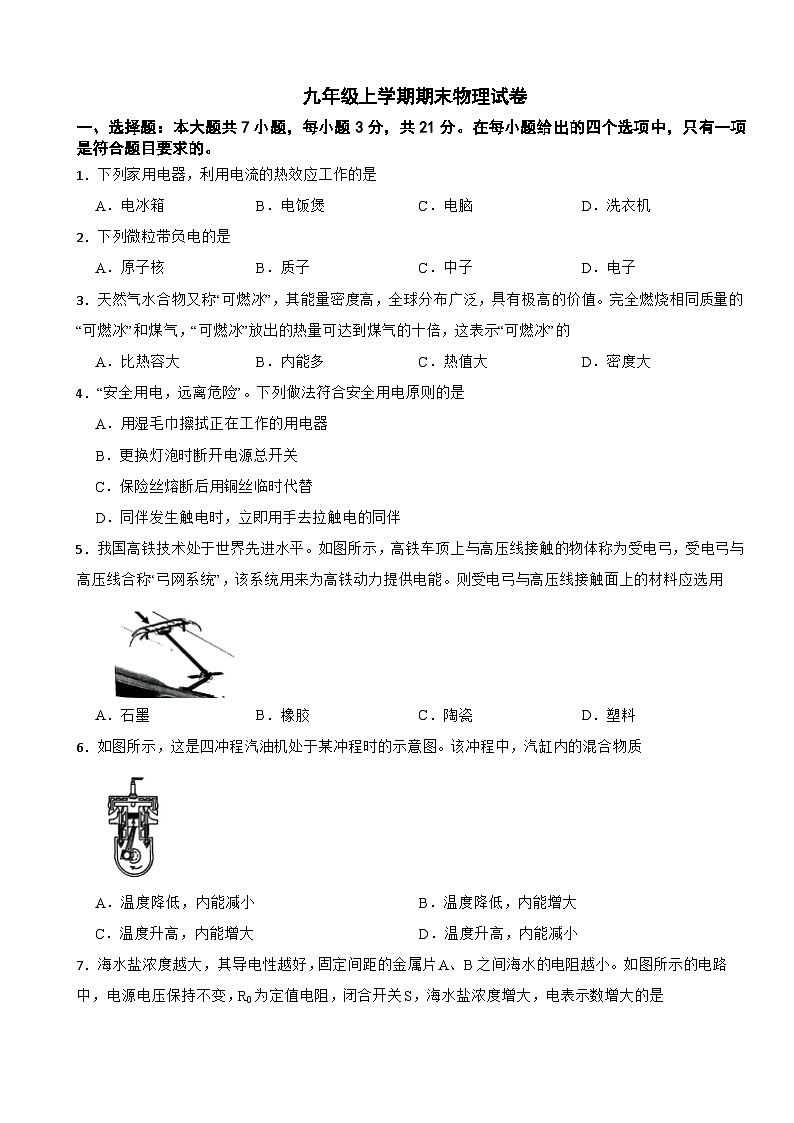

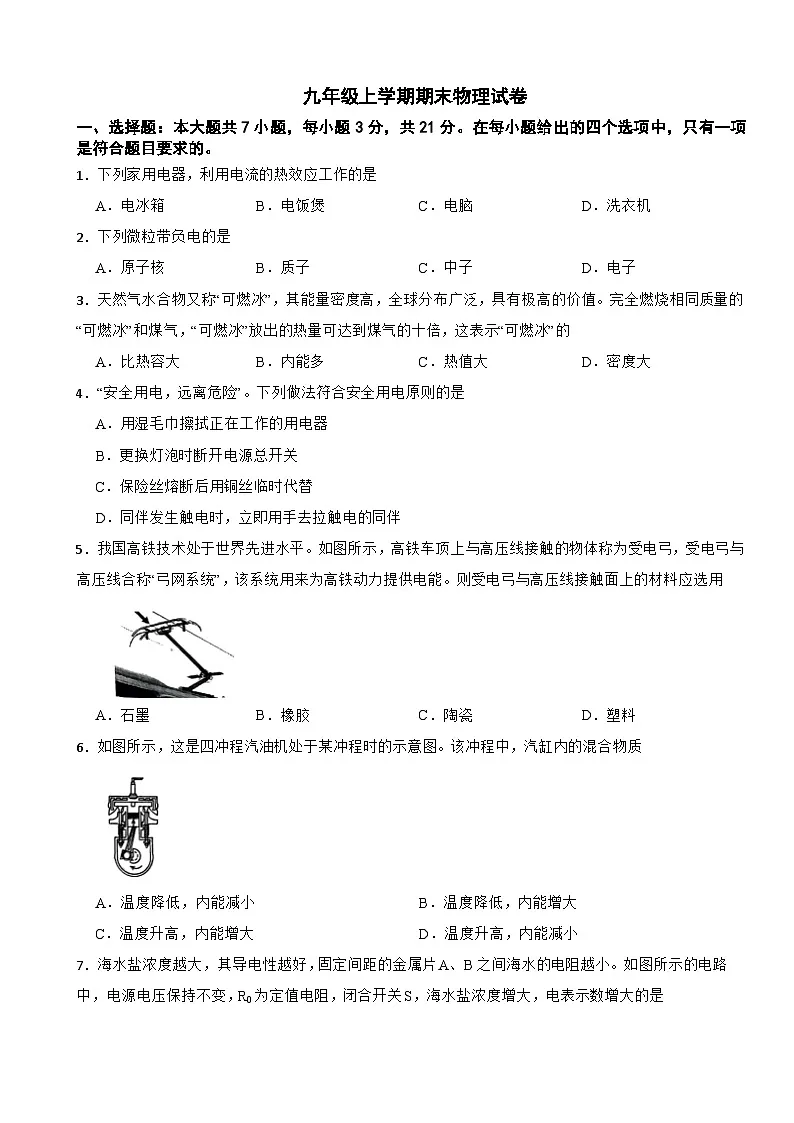

广东省开平市2026年九年级上学期期末物理试卷附答案

这是一份广东省开平市2026年九年级上学期期末物理试卷附答案，共20页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
1．下列家用电器，利用电流的热效应工作的是
A．电冰箱B．电饭煲C．电脑D．洗衣机
2．下列微粒带负电的是
A．原子核B．质子C．中子D．电子
3．天然气水合物又称“可燃冰”，其能量密度高，全球分布广泛，具有极高的价值。完全燃烧相同质量的“可燃冰”和煤气，“可燃冰”放出的热量可达到煤气的十倍，这表示“可燃冰”的
A．比热容大B．内能多C．热值大D．密度大
4．“安全用电，远离危险”。下列做法符合安全用电原则的是
A．用湿毛巾擦拭正在工作的用电器
B．更换灯泡时断开电源总开关
C．保险丝熔断后用铜丝临时代替
D．同伴发生触电时，立即用手去拉触电的同伴
5．我国高铁技术处于世界先进水平。如图所示，高铁车顶上与高压线接触的物体称为受电弓，受电弓与高压线合称“弓网系统”，该系统用来为高铁动力提供电能。则受电弓与高压线接触面上的材料应选用
A．石墨B．橡胶C．陶瓷D．塑料
6．如图所示，这是四冲程汽油机处于某冲程时的示意图。该冲程中，汽缸内的混合物质
A．温度降低，内能减小B．温度降低，内能增大
C．温度升高，内能增大D．温度升高，内能减小

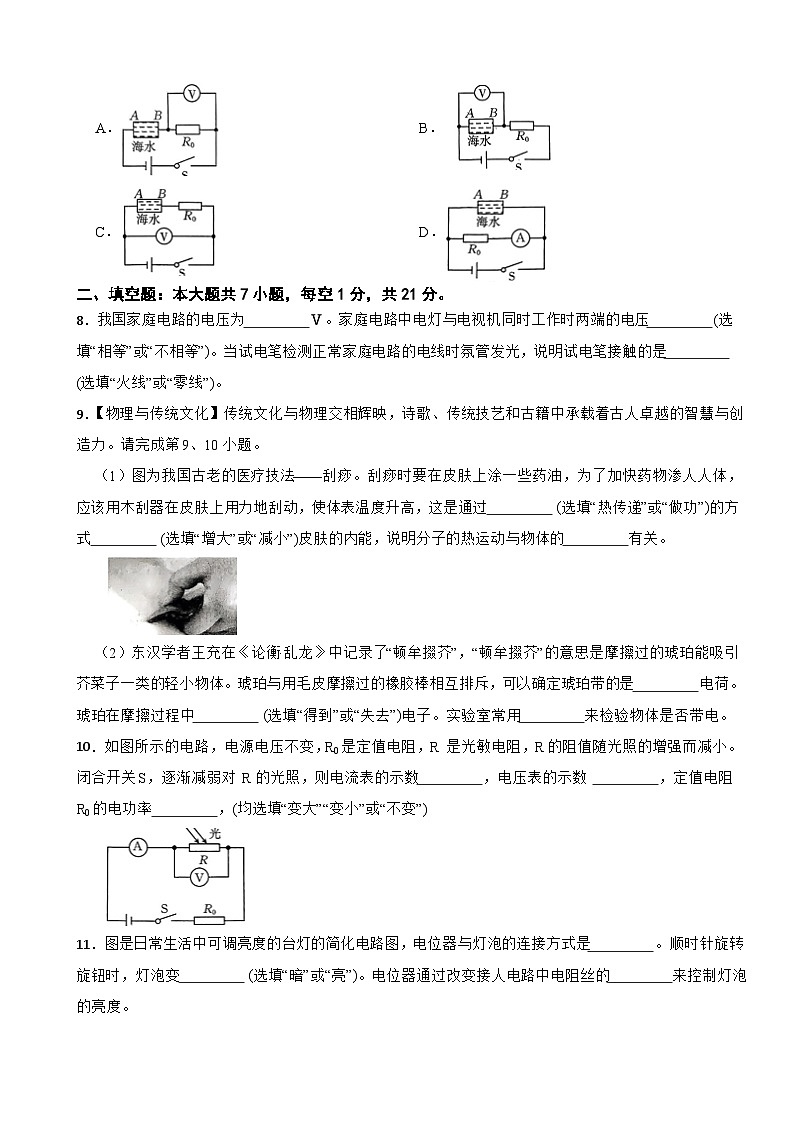

7．海水盐浓度越大，其导电性越好，固定间距的金属片A、B之间海水的电阻越小。如图所示的电路中，电源电压保持不变，R0为定值电阻，闭合开关S，海水盐浓度增大，电表示数增大的是
A．B．
C．D．
二、填空题：本大题共7小题，每空1分，共21分。
8．我国家庭电路的电压为 Ⅴ。家庭电路中电灯与电视机同时工作时两端的电压 (选填“相等”或“不相等”)。当试电笔检测正常家庭电路的电线时氛管发光，说明试电笔接触的是 (选填“火线”或“零线”)。
9．【物理与传统文化】传统文化与物理交相辉映，诗歌、传统技艺和古籍中承载着古人卓越的智慧与创造力。请完成第9、10小题。
（1）图为我国古老的医疗技法——刮痧。刮痧时要在皮肤上涂一些药油，为了加快药物渗人人体，应该用木刮器在皮肤上用力地刮动，使体表温度升高，这是通过 (选填“热传递”或“做功”)的方式 (选填“增大”或“减小”)皮肤的内能，说明分子的热运动与物体的 有关。
（2）东汉学者王充在《论衡·乱龙》中记录了“顿牟掇芥”，“顿牟掇芥”的意思是摩擦过的琥珀能吸引芥菜子一类的轻小物体。琥珀与用毛皮摩擦过的橡胶棒相互排斥，可以确定琥珀带的是 电荷。琥珀在摩擦过程中 (选填“得到”或“失去”)电子。实验室常用 来检验物体是否带电。
10．如图所示的电路，电源电压不变，R0是定值电阻，R 是光敏电阻，R的阻值随光照的增强而减小。闭合开关S，逐渐减弱对 R的光照，则电流表的示数 ，电压表的示数 ，定值电阻R0的电功率 ，(均选填“变大”“变小”或“不变”)

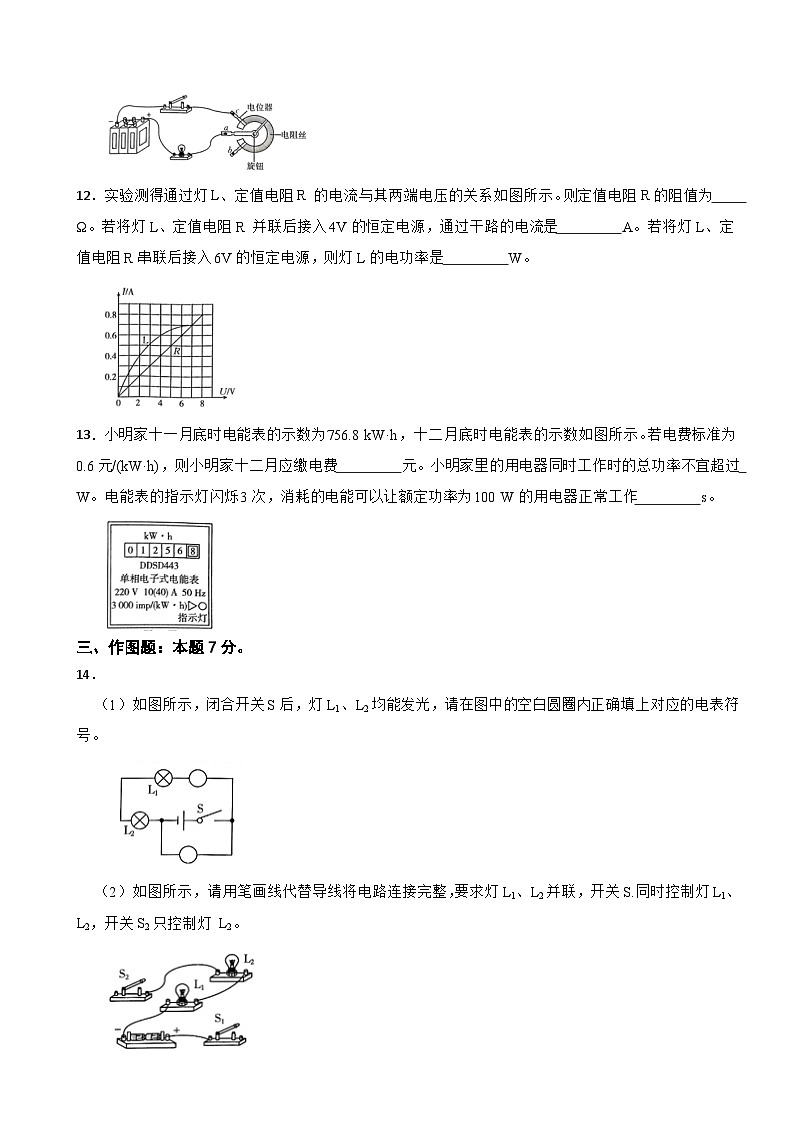

11．图是日常生活中可调亮度的台灯的简化电路图，电位器与灯泡的连接方式是 。顺时针旋转旋钮时，灯泡变 (选填“暗”或“亮”)。电位器通过改变接人电路中电阻丝的 来控制灯泡的亮度。
12．实验测得通过灯L、定值电阻R 的电流与其两端电压的关系如图所示。则定值电阻R的阻值为 Ω。若将灯L、定值电阻R 并联后接入4V的恒定电源，通过干路的电流是 A。若将灯L、定值电阻R串联后接入6V的恒定电源，则灯L的电功率是 W。
13．小明家十一月底时电能表的示数为756.8 kW·h，十二月底时电能表的示数如图所示。若电费标准为0.6元/(kW·h)，则小明家十二月应缴电费 元。小明家里的用电器同时工作时的总功率不宜超过 W。电能表的指示灯闪烁3次，消耗的电能可以让额定功率为100 W的用电器正常工作 s。
三、作图题：本题7分。
14．
（1）如图所示，闭合开关S后，灯L1、L2均能发光，请在图中的空白圆圈内正确填上对应的电表符号。
（2）如图所示，请用笔画线代替导线将电路连接完整，要求灯L1、L2并联，开关S.同时控制灯L1、L2，开关S2只控制灯 L2。
（3）如图所示，这是家庭电路的一部分，插座的一部分已正确接人家庭电路，请将其他部分也正确安全地接入家庭电路。
四、实验题：本大题共3小题，第16小题6分，第17小题7分，第18小题7分，共20。
15．
（1）如图所示，电压表的示数为 V，电流表的示数为 A。
（2）如图所示，滑动变阻器以此方式接入电路中，向右移动滑片时，接人电路中的电阻 (选填“变大”变小”或“不变”)。
（3）如图所示，这是“探究并联电路中电流的特点”的实验电路。
1 实验时，应该选择规格 (选填“相同”或“不同”)的两个小灯泡。
2 闭合开关，此时电流表测量的是通过小灯泡 的电流；用电流表来测量通过另一个小灯泡的电流，最简单的接线方法是将导线 a改接在电流表的 (选填“一”或“0.6”)接线柱上。
16．在“探究串联电路中电压的规律”实验中。
（1）小明根据图甲所示的电路图连接了图乙所示的实物电路。若此时元件均正常，则闭合开关后， (选填“有”或“无”)小灯泡发光。
（2）小明仔细观察后，发现电路连接错误，且只需要改动一根导线就能连接成正确的电路。请你在连错的导线上画“×”，并用笔画线代替导线将电路连接正确 。
（3）小明重新拆接电路时，开关应处于 状态。
（4）小明正确连接电路，用电压表测完灯L2两端的电压后，为了节省时间，接B点的线端不动，断开接A 点的线端，并将其直接改接在C 点上。这样连接电路后，闭合开关，将出现的现象是 .
（5）小明正确实验，记录实验数据如表，结合实验器材可知，UAB的电压值是错误的，造成错误的原因是____。接下来他应进行的操作是____。(填选项)。
A．分析数据得出结论
B．更换不同规格的小灯泡多次实验
17．在“探究电流跟电阻的关系”实验中，所用器材：电压恒为6V的电源、电流表、电压表、滑动变阻器、定值电阻(阻值分别为5Ω、10Ω、15Ω、20Ω)、开关和若干导线。
（1）请根据图甲所示电路图，用笔画线代替导线将图乙所示的实物电路连接完整 。(导线不允许交叉)
（2）连接好电路，闭合开关S前，应将滑动变阻器的滑片移至最 (选填“左”或“右”)端。
（3）闭合开关S，将不同阻值的定值电阻R分别接入电路中时，应调节滑动变阻器的滑片，是为了控制定值电阻R两端的 不变。
（4）根据实验数据绘制的电流Ⅰ随电阻的倒数变化的图像如图丙所示。分析图像可知：
①导体两端的电压一定时，通过导体的电流与导体的电阻成 。
②本实验多次实验的目的是 (选填“减小误差”或“寻找普遍规律”)。
（5）为完成整个实验，应该选取的滑动变阻器是 ____(填选项)。
A．10Ω 2A”B．50Ω 1A”
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分。
18．同学们到研学基地开展实践活动。小明垒好柴火灶为大家煮饭，为了测试柴火灶的效率，他用1kg的干木柴给5kg的水加热，烧完干木柴时，水温从20℃升高到了60℃。[c水=4.2×103J/(kg·℃)，q干木柴=1.2×107J/kg]求：
（1）水吸收的热量；
（2）该柴火灶加热水的效率。
19．图甲是具有高温、低温两挡的电茶壶，其简化电路如图乙所示，额定电压为220V，低温挡额定功率为440W，R1、R2均是发热电阻(阻值不随温度变化)且R1=44Ω.
（1）电茶壶处于低温挡时，开关S连接的触点是哪个?
（2）求发热电阻R2的阻值；
（3）求电茶壶在高温挡正常工作200s消耗的电能。
六、综合能力题：本大题共3小题，每小题6分，共18分。
20．实验小组在进行"测量小灯泡正常发光时的电阻”的实验。
（1）连接了如图甲所示的电路，闭合开关，将观察到小灯泡 (选填“亮”或“不亮”)，电压表 (选填“有”或“无”)示数。
（2）正确连接电路后，闭合开关S，移动滑动变阻器滑片，发现小灯泡不发光，电流表无示数，电压表有示数且接近电源电压，则电路故障可能是小灯泡 。
（3）记录实验数据如表，则小灯泡正常发光时的电阻为 Ω(结果保留一位小数)
（4）实验后同学们不用电流表，设计了如图乙所示的电路，测出了额定电压为U额的小灯泡的额定功率。已知电源电压为U不变，R0为定值电阻，请完成下列实验步骤：
①连接好电路，闭合开关S1、S2，断开开关S3，调节滑动变阻器滑片使电压表示数为U一U额；
②保持滑动变阻器的滑片位置不变，闭合开关S1、S3 ，断开开关S2，记下此时电压表示数为U1；
③小灯泡额定功率的表达式：P额= (用U、U1、U额和R0表示)。
21．随着我国农业机械化水平提高，各类型柴油机农业机械已成为种植、收割粮食的主要工具。如图所示，耕地机犁地时柴油机的工作效率η为40%，耗油量为每小时5kg。(q柴油=4.3×107J/kB)
（1）工作过程中，耕地机的柴油机采用循环水冷却，这是利用水的 较大，能有效地降低柴油机的温度。
（2）耕地机犁地时柴油机将柴油燃烧释放的内能转化为 能。驾驶员闻到浓浓的柴油气味，这是 现象；工作过程中随着油箱内柴油质量的减小，柴油的热值 (选填“变大”“变小”或"不变”)。
（3）耕地机犁地1h，消耗的柴油完全燃烧放出的热量为 J。
（4）耕地机犁地1h，柴油机对外输出的有用功为 J。
22．阅读短文，回答问题。
空气净化器
由于雾霾天气的增多，空气净化器逐渐走入家庭，其工作过程：脏空气进入净化器时，灰尘被正电钨丝放电而带上正电，流到负电格栅板时，带电灰尘被吸附。此后经过活性炭层时，有毒化学气体被吸附，排出的空气污染物浓度大幅降低，多次循环后变成洁净的空气。
某品牌的空气净化器铭牌上标有“220V 44 W”字样。该空气净化器中有一个二氧化碳传感器(由可变电阻制成)，用于监测室内是否缺氧，其控制电路如题23图甲所示，电源电压保持6V不变，R0为定值电阻，R1为可变电阻，其阻值随二氧化碳浓度的变化如图乙所示。
（1）可变电阻R1的阻值随着二氧化碳浓度的增大而 (选填“增大”或“减小”)。
（2）负电格栅板吸附带电灰尘的原理是 。
（3）该空气净化器正常工作时，通过的电流为 A。
（4）当二氧化碳浓度为31×10-5时，电压表示数为1V，则定值电阻R0的阻值为 Ω
（5）若当电压表示数大于或等于3Ⅴ时，空气净化器自动报警。则当空气净化器刚好自动报警时，二氧化碳浓度为 ，此时定值电阻R0的电功率为 W。
答案
1．【答案】B
【解析】【解答】A.电冰箱利用压缩机做功来降低冰箱内部温度，主要将电能转化为机械能，不是利用电流的热效应工作的，故A错误；
B.电饭煲工作时主要将电能转化为内能，是利用电流的热效应工作的，故B正确；
C.电脑工作时主要把电能转化为光能和声能，不是利用电流的热效应工作的，故C错误；
D.洗衣机工作时主要将电能转化为机械能，不是利用电流的热效应工作的，故D错误.
故选B。
【分析】电流的热效应：电流通过导体时将电能转化为内能，这种现象叫做电流的热效应。
2．【答案】D
【解析】【解答】原子核、质子带正电，中子不带电，电子带负电，故D正确。
故选D。
【分析】原子由原子核（正电）和核外电子（负电）组成，原子核由质子（正电）和中子（不带电）构成；
3．【答案】C
【解析】【解答】根据题意，完全燃烧相同质量的“可燃冰”和煤气，“可燃冰”放出的热量可达到煤气的十倍，表示“可燃冰”的热值大，故C正确。
故选C。
【分析】1.热值：1kg的某种燃料完全燃烧放出的热量；
2.完全燃烧相同质量的不同燃料，热值较大的燃料放出的热量多。
4．【答案】B
【解析】【解答】A. 用湿毛巾擦拭正在工作的用电器，湿毛巾可能导电而发生触电事故，故A不符合安全用电原则；
B. 更换灯泡时断开电源总开关，使电路中无电流，故B符合安全用电原则；
C. 保险丝熔断后用铜丝临时代替，铜丝的电阻小，熔点高，当电路中电流过大时，不能自动熔断，对电路起不到保护作用，故C不符合安全用电原则；
D.人体是导体，若同伴发生触电时，立即用手去拉触电的同伴，自己也会触电，故D不符合安全用电的原则。
故选B.
【分析】为了确保用电安全，日常生活中要做到：
不接触低压带电体，不靠近高压带电体；
更换灯泡、搬动电器前应断开电源开关；
不弄湿用电器，不损坏绝缘层；
保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
5．【答案】A
【解析】【解答】由题意可知，“弓网系统”用来为高铁动力提供电能，可知受电弓与高压线接触面上的材料的导电性能要好，所以应选用石墨，故A符合题意。
故选A。
【分析】导体：容易导电的物体；
绝缘体：不容易导电的物体；
6．【答案】C
【解析】【解答】由图可知，该汽油机的两个气门关闭，活塞向上运动，将气缸内的汽油和空气的混合物压缩，对混合物质做功，将活塞的机械能转化为混合物质的内能，混合物质的内能增大，温度升高，故C正确。
故选C。
【分析】1.通过观察内燃机的气门开闭情况和活塞运动情况，判断内燃机的工作冲程；
2.内燃机的压缩冲程，将机械能转化为内能。
7．【答案】A
【解析】【解答】电源电压保持不变，闭合开关S，海水盐浓度增大，电表示数增大，根据串联电路电压的规律可知，电路是串联的； 当海水盐浓度增大时，其导电性越好，即电阻越小，根据串联分压的关系可知，金属片A、B两端电压变小，则定值电阻 R0 两端电压增大，所以电压表应并联在定值电阻 R0 两端，故A符合题意。
故选A。
【分析】由题意可知，电源电压不变，电压表的示数要增大，根据串联电路电压的规律可知，电路为串联电路；根据串联分压的关系分析金属片A、B和定值电阻 R0 两端电压变化，确定电压表的位置。
8．【答案】220；相等；火线
【解析】【解答】我国家庭电路的电压为220V；
家庭电路中电灯与电视机是并联的，根据并联电路的电压规律可知，家庭电路中电灯与电视机同时工作时两端的电压相等；
当试电笔检测正常家庭电路的电线时氛管发光，说明试电笔接触的是火线。
【分析】家庭电路中电灯与电视机是并联的，正常工作时，电压相等，都为220V；
若试电笔的氖管发光，说明接触的是火线，若氖管不发光，说明接触的是零线。
9．【答案】（1）做功；增大；温度
（2）负；得到；验电器
【解析】【解答】（1）由题意可知，刮痧时要在皮肤上涂一些药油，用木刮器在皮肤上用力地刮动，将机械能转化为内能，使体表温度升高，加快药物渗人人体，这是通过做功的方式增大皮肤的内能，说明分子的热运动与物体的温度有关。
（2）用毛皮摩擦过的橡胶棒带负电，琥珀与带负电的橡胶棒相互排斥，可以确定琥珀带的是负电荷；
琥珀带负电荷，说明琥珀在摩擦过程中得到电子；
实验室常用验电器来检验物体是否带电。
【分析】（1）做功和热传递都可以改变物体的内能；
分子在不停地做无规则运动，分子运动的速度与温度有关；
（2）电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引；
不同物质的原子核束缚电子的能力不同，在摩擦过程中，束缚电子能力强的物质得到电子而带负电，束缚电子能力弱的物质失去电子而带正电；
验电器原理：同种电荷相互排斥，作用：检验物体是否带电。
10．【答案】变小；变大；变小
【解析】【解答】由图可知，闭合开关S，光敏电阻R与定值电阻R0串联，电流表测电路中的电流，电压表测光敏电阻R两端的电压，逐渐减弱对R的光照，光敏电阻R的阻值增大，根据串联电路的电阻关系可知，电路中的总电阻变大，根据欧姆定律可知，电路中的电流变小，所以电流表的示数变小；
根据串联分压的关系可知，光敏电阻R的阻值变大，则光敏电阻R两端的电压增大，所以电压表的示数变大，根据串联电路电压的规律可知，定值电阻R0两端的电压减小，根据P=UI可知，定值电阻R0的电功率变小。
【分析】分析电路连接方式及电压表、电流表的作用，当逐渐减弱对R的光照，光敏电阻R的阻值增大，根据串联电路的电阻关系和欧姆定律，可知电流表的示数变化，根据串联分压的关系，可知电压表的示数变化，根据P=UI可知，定值电阻R0的电功率变化。
11．【答案】串联；亮；长度
【解析】【解答】由图可知，电流从电源正极流出后，依次经过灯泡、电位器、开关，再回到电源负极，所以 电位器与灯泡的连接方式是串联；
顺时针旋转旋钮时，电位器接入电路的电阻丝的长度变长，阻值变大，根据串联电路的电阻关系可知，电路中总电阻变大，根据欧姆定律可知，电路中电流变大，灯泡变亮，所以电位器通过改变接人电路中电阻丝的长度来控制灯泡的亮度的。
【分析】1.将各用电器串联起来组成的电路叫串联电路；
2.电位器接入电路中的电阻丝的长度变长，电阻变大，电路中电流变小，灯泡亮度变亮。
12．【答案】10；1；0.8
【解析】【解答】由图可知，当定值电阻R两端的电压为8V时，电流为0.8A，则定值电阻R的阻值为：
；
若将灯L、定值电阻R 并联后接入4V的恒定电源，灯L、定值电阻R 两端电压相等，都为4V，由图可知，通过定值电阻R的电流为0.4A，通过灯泡L的电流为0.6A，根据并联电路的电流规律可知，通过干路的电流是：
I=0.4A+0.6A=1A；
若将灯L、定值电阻R串联后接入6V的恒定电源，通过灯L、定值电阻R的电流相等，由图可知，通过灯L、定值电阻R的电流为0.4A时，灯L两端的电压为2V，定值电阻R两端的电压为4V，电源电压U=2V+4V=6V，符合题意，则灯L的电功率是：
PL=ULI=2V x 0.4A=0.8W。
【分析】1.在U-I图像中找出任意一组电压和电流值，根据求出定值电阻的阻值；
2.并联电路中，各支路两端的电压相等，等于电源电压；干路电流等于各支路电流之和；
3.串联电路中，电流处处相等；电源电压等于各用电器两端的电压之和；
根据P=UI求灯泡的电功率。
13．【答案】300；8800；36
【解析】【解答】由图可知，十二月底时电能表的示数为1256.8 kW·h，小明家十二月消耗的电能为：
1256.8 kW·h-756.8 kW·h=500kW·h
则小明家十二月应缴电费为：
500kW·h x 0.6元/(kW·h) =300元；
由图可知，电能表工作电压为220V，电能表的额定最大电流为40A，电路中用电器工作时的最大总功率为：
P=UI=220V x 40A=8800W
故小明家里的用电器同时工作时的总功率不宜超过8800W；
电能表的指示灯闪烁3次，用电器消耗的电能为：
消耗的电能可以让额定功率为100 W的用电器正常工作d的时间为：
【分析】1.先读出电能表的示数（最后一位为小数位），再求出小明家十二月消耗的电能，再根据电价求出应缴的电费；
2.由电能表工作时的电压和额定最大电流，根据P=UI求出电路中用电器工作时的最大总功率；
3.根据电能表的参数“3000imp/kW·h”，求出电能表的指示灯闪烁3次用电器消耗的电能，根据求出用电器工作的时间。
14．【答案】（1）
（2）
（3）
【解析】【解答】（1）若最下方圆圈内的电表为电流表，开关S闭合后，电源会短路，两灯都不亮，所以最下方圆圈内的电表为电压表；
最上方圆圈内为电流表，电流从电源流出后，依次经过开关、电流表、灯L1、灯L2，回到电源负极，两灯串联，都能发光，如图所示：
（2）根据题意，灯L1、L2并联，S1为干路开关，同时控制灯L1、L2，S2为支路开关，与灯L2串联，只控制灯 L2，如图所示：
（3）家庭电路中，灯泡与插座之间是并联的，插座接法：左端接零线，右端接火线，上端接地线；
开关控制灯泡的通断，应与灯泡串联，且开关要先接在火线上，再与灯泡的顶端金属点相连，再将灯泡的金属套和零线相连，如图所示：
【分析】（1）电流表与被测用电器串联，电压表与被测用电器并联；
（2）并联电路电路中，各用电器独立工作，互不影响；干路开关控制所有的用电器，支路开关只控制所在支路的用电器；
（3）家庭电路中，各用电器之间、各插座之间，用电器与插座之间都是并联的；
控制用电器的开关要连接在火线和用电器之间；
插座接法：左零右火上接地。
15．【答案】（1）2.3V；0.52
（2）变小
（3）不同；L1；“一”
【解析】【解答】 (1)如图所示，电压表的量程为0~3V，分度值为0.1V，示数为2.3V；
电流表的量程为0~0.6A，分度值为0.02A，示数为0.52A；
（2） 如图所示，滑动变阻器的滑片右移时，接人电路中的电阻丝的长度变短，电阻变小；
（3）1.为了得出普遍规律，应该选择规格不同的两个小灯泡进行实验；
2.由图可知，闭合开关，两灯泡并联，电流表与灯L1串联在一条支路上，所以电流表测量的是通过小灯泡L1的电流；
若要用电流表来测灯泡L2的电流，则电流表应与灯L2串联，最简单的接线方法是将导线 a改接在电流表的“一”接线柱上。
【分析】(1)认清电压表和电流表的量程和分度值，再读数；
（2）滑动变阻器是通过改变接入电路的电阻丝的有效长度来改变电阻的；
（3）为了得出普遍规律，应使用不同规格的小灯泡进行实验；
电流表与被测用电器串联。
16．【答案】（1）有
（2）
（3）断开
（4）电压表的指针会反向偏转
（5）B
【解析】【解答】（1）由图乙可知，灯L1与电压表串联，再与灯L2并联，开关闭合后，灯L2发光；但灯L1与电压表串联，电压表的内阻很大，几乎没有电流通过灯L1，所以灯L1不发光，故闭合开关后，有小灯泡发光。
（2）由图甲可知，两灯泡串联，电压表测灯L2两端的电压，应将灯L2左端接线柱和开关右端接线柱相连的导线去掉，将灯L2左端接线柱和灯L1右端接线柱连接起来，如图所示：
（3）小明重新拆接电路时，开关应处于断开状态。
（4）由图甲可知，若接B点的线端不动，断开接A 点的线端，并将其直接改接在C 点上，开关闭合后，电流从电压表的负接线柱流入，从正接线柱流出，将出现的现象是电压表的指针会反向偏转。
（5）由表格数据可知，UAB的电压应为：
UAB=UAC-UBC=3V-1.7V=1.3V
可知，6.5V是1.3V的5倍，所以造成错误的原因是：读数时，将电压表的量程读错了；
接下来他应进行的操作是：更换不同规格的小灯泡多次实验，故B正确。
故选B。
【分析】（1）电压表与灯泡串联时，电压表的内阻很大，几乎没有电流通过灯泡，灯泡不发光；
并联电路中，各条支路互不影响；
（2）根据电路图分析，纠正、连接实物图；
（3）为保护电路，连接电路时，开关应断开；
（4）使用电压表时，电流应从电压表的正接线柱流入，从负接线柱流出，否则指针会反偏；
（5）串联电路中，电源电压等于各用电器两端电压之和；
电压表指针位置相同时，大梁城示数是小量程示数的5倍；
为得出普遍规律，应更换不同规格的小灯泡多次实验。
17．【答案】（1）
（2）左 （3）电压 （4）反比；寻找普遍规律 （5）B
【解析】【解答】（1）由图甲可知，滑动变阻器与定值电阻R串联，电流表测电路中的电流，电压表测定值电阻R两端的电压，图乙的实物图连接如图所示：
（2）为保护电路，闭合开关前，应将滑动变阻器的滑片移至阻值最大的位置，由图乙可知，闭合开关S前，应将滑动变阻器的滑片移至最左端。
（3）“探究电流跟电阻的关系”实验中，应控制电阻两端的电压不变，所以闭合开关S，将不同阻值的定值电阻R分别接入电路中时，应调节滑动变阻器的滑片，是为了控制定值电阻R两端的电压不变。
（4） ① 由图丙可知，图线是一条过原点的直线，表示电流与电阻的倒数成正比，可得结论：导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
② 本实验的目的是探究电流跟电阻的关系，多次实验的目的是寻找普遍规律。
（5）当定值电阻R=20Ω时，滑动变阻器的阻值最大，由图丙可知，定值电阻两端的电压为：
根据串联分压的关系可得：
，即
解得：R滑=40 Ω
所以为完成整个实验，应该选取的滑动变阻器是" 50Ω 1A " ，故B符合题意。
故选B。
【分析】（1）根据电路图可知，滑动变阻器与定值电阻R串联，电流表测电路中的电流，电压表测定值电阻R两端的电压，据此连接实物图；
（2）为保护电路，闭合开关前，应将滑动变阻器的滑片移至阻值最大的位置；
（3）“探究电流跟电阻的关系”实验中，应控制电阻两端的电压不变；
（4）分析I-的图像，得出结论；
（5）根据串联电路的电压规律和串联分压的关系进行分析，求出滑动变阻器的最大值，再选择合适规格的滑动变阻器。
18．【答案】（1）解：
（2）解：燃烧干木柴放出的热量为：
柴火灶加热水的效率为：
【解析】【分析】(1)根据求出水吸收的热量；
（2）先根据求出燃烧干木柴放出的热量，再根据求出柴火灶加热水的效率。
19．【答案】（1）解：当开关S接1时，电阻R1和R2串联，当开关S接2时，只有R1工作，根据串联电路电阻的规律可知，开关S接1时，电路中的总电阻最大，根据可知，此时电路中的总电功率最小，电茶壶处于低温挡。
（2）解：当开关S接1时，电阻R1和R2串联，电茶壶处于低温挡，R1和R2的总电阻为：
发热电阻R2的阻值为：
R2=R总-R1=110Ω - 44Ω=66Ω
（3）解：当开关S接2时，只有R1工作，电茶壶处于高温挡，正常工作200s消耗的电能为：
【解析】【分析】（1）当开关S接1时，电阻R1和R2串联，当开关S接2时，只有R1工作，根据串联电路电阻的规律和进行分析；
（2）根据求出R1和R2的总电阻，再求出发热电阻R2的阻值；
（3）根据求出电茶壶在高温挡正常工作200s消耗的电能。
20．【答案】（1）不亮；有
（2）断路
（3）8.3Ω
（4）
【解析】【解答】（1）由图甲可知，闭合开关，电压表串联在电路中，电压表内阻很大，电路中几乎没有电流，所以电流表无示数，小灯泡不亮，电压表连接在电源两端，相当于测电源电压，所以电压表有示数。
（2）闭合开关S，移动滑动变阻器滑片，发现小灯泡不发光，电流表无示数，说明电路出现断路，电压表有示数且接近电源电压，说明电压表与电源之间是通路，电路故障可能是与电压表并联的小灯泡断路。
（3）由数据表可知，小灯泡正常发光时的电压为2.5V，电流为0.3A，则小灯泡正常发光时的电阻为：
（4）① 闭合开关S1、S2，断开开关S3，滑动变阻器、R0、L串联， 调节滑动变阻器滑片使电压表示数为U一U额，即滑动变阻器和定值电阻的电压为U一U额，此时小灯泡正常发光，额定电压为U额；
② 保持滑动变阻器的滑片位置不变，闭合开关S1、S3 ，断开开关S2， 此时电压表测滑动变阻器两端电压，为 U1 ；
③ 定值电阻R0两端的电压为：
U0=U - U额 - U1
电路中的电流为：
小灯泡额定功率为：
【分析】（1）电压表串联在电路中，由于电压表内阻很大，电路相当于断路；
（2）串联电路中，移动滑动变阻器滑片，电流表无示数，说明电路出现断路，电压表有示数且接近电源电压，说明故障可能是与电压表并联的部分电路发生断路；
（3）根据求小灯泡正常发光时的电阻；
（4）先调节滑动变阻器使小灯泡两端的电压等于额定电压，再测出定值电阻两端的电压，根据欧姆定律求出电路中的电流，根据P=UI表示出小灯泡的额定电功率。
21．【答案】（1）比热容
（2）机械；扩散；不变
（3）2.15 x 108
（4）8.6 x 107
【解析】【解答】（1）工作过程中，耕地机的柴油机采用循环水冷却，这是利用水的比热容较大。
（2）耕地机犁地时柴油机将柴油燃烧释放的内能转化为机械能；
驾驶员闻到浓浓的柴油气味，这是扩散现象；
工作过程中随着油箱内柴油质量的减小，柴油的热值不变。
（3）由题意可知，耕地机耗油量为每小时5kg，消耗的柴油完全燃烧放出的热量为：
（4）耕地机犁地1h，柴油机对外输出的有用功为：
【分析】（1）质量相同的不同物质，温度变化相同时，比热容较大的物质吸收或放出的热量较多；
（2）扩散：不同的物质在相互接触时彼此进入对方的现象，扩散现象说明构成物质的分子在不停地做无规则运动；
燃料的热值与燃料的种类有关；
（3）根据求出消耗的柴油完全燃烧放出的热量；
（4）根据求出有用功。
22．【答案】（1）减小
（2）异种电荷相互吸引
（3）0.2
（4）10
（5）5×10-5；0.9
【解析】【解答】（1）由图乙可知，可变电阻R1的阻值随着二氧化碳浓度的增大而减小。
（2）根据题意， 空气净化器的工作过程：脏空气进入净化器时，灰尘被正电钨丝放电而带上正电，流到负电格栅板时，带电灰尘被吸附，可知负电格栅板吸附带电灰尘的原理是异种电荷相互吸引。
（3）空气净化器铭牌上标有“220V 44 W”，则该空气净化器正常工作时，通过的电流为：
（4） 由图甲可知，R1和R0串联，当二氧化碳浓度为31×10-5时，电阻R1=50 Ω ，电压表测R0两端的电压，示数为1V，即U0=1V，
则电阻R1两端的电压为：
U1=U-U0= 6V -1V=5V
通过电阻R1的电流为：
串联电路中电流处处相等，则定值电阻R0的阻值为 ：
（5）当电压表示数等于3Ⅴ，即U0'=3V时，电阻R1两端的电压为：
U1'=U-U0’= 6V -3V=3V
根据串联分压关系可知：，即
解得：R1'=10 Ω，由图乙可知，当空气净化器刚好自动报警时，二氧化碳浓度为35×10-5；
此时定值电阻R0的电功率为：
【分析】（1）分析R1-CO2浓度图像，得出答案；
（2）电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引；
（3）根据求空气净化器正常工作时的电流；
（4）R1和R0串联，根据串联电路的电压规律求出R1两端的电压，根据欧姆定律求出电路中的电流，根据求出R0的阻值；
（5）根据串联电路电压表的规律和分压的关系求出电阻R1的电阻，由图像可知，当空气净化器刚好自动报警时，二氧化碳浓度；
根据求 R0 的电功率。UAB/V
UBC/V
UAC/V
6.5
1.7
3
实验次数
1
2
3
4
发光情况
较暗
较亮
正常
很亮
电压U/V
1.5
2.0
2.5
3.0
电流I/A
0.24
0.28
0.30
0.32
电阻R/Ω
