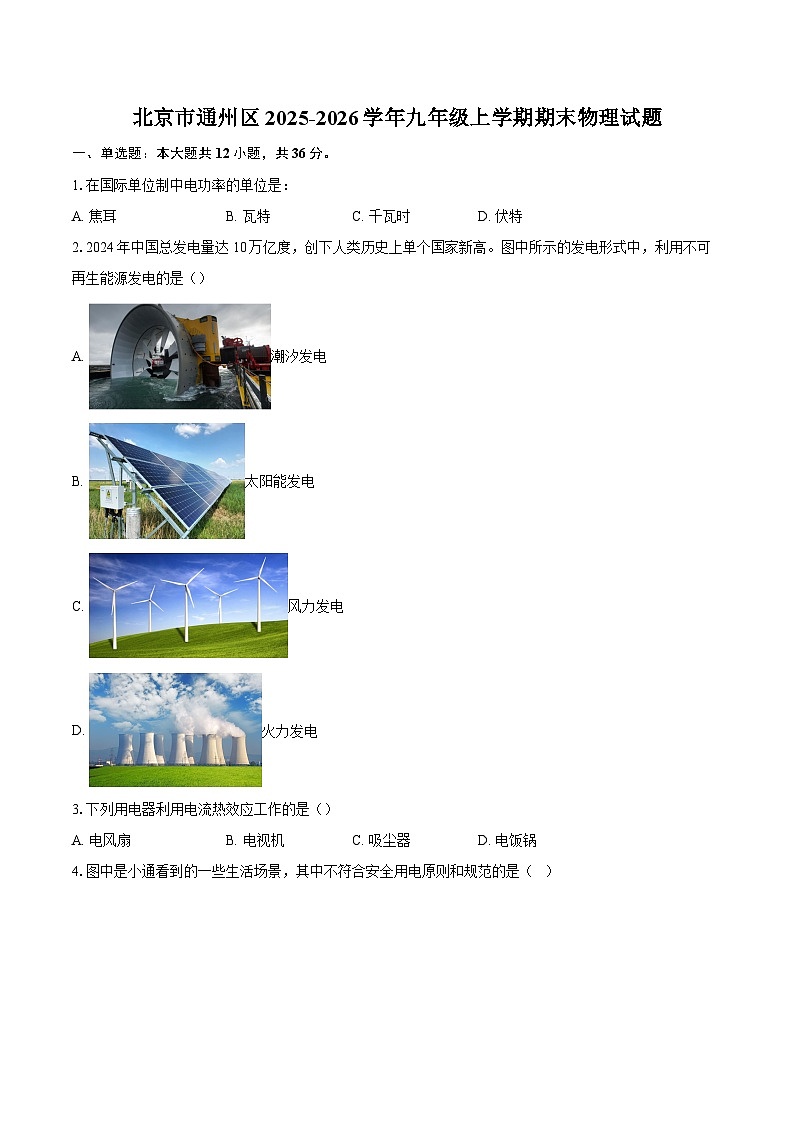

北京市通州区2025-2026学年九年级上学期期末物理试题-自定义类型

这是一份北京市通州区2025-2026学年九年级上学期期末物理试题-自定义类型，共15页。试卷主要包含了单选题，多选题，填空题，实验探究题，简答题，计算题，综合题等内容，欢迎下载使用。
1.在国际单位制中电功率的单位是：
A. 焦耳B. 瓦特C. 千瓦时D. 伏特
2.2024年中国总发电量达10万亿度，创下人类历史上单个国家新高。图中所示的发电形式中，利用不可再生能源发电的是（）
A. 潮汐发电
B. 太阳能发电
C. 风力发电
D. 火力发电
3.下列用电器利用电流热效应工作的是（）
A. 电风扇B. 电视机C. 吸尘器D. 电饭锅

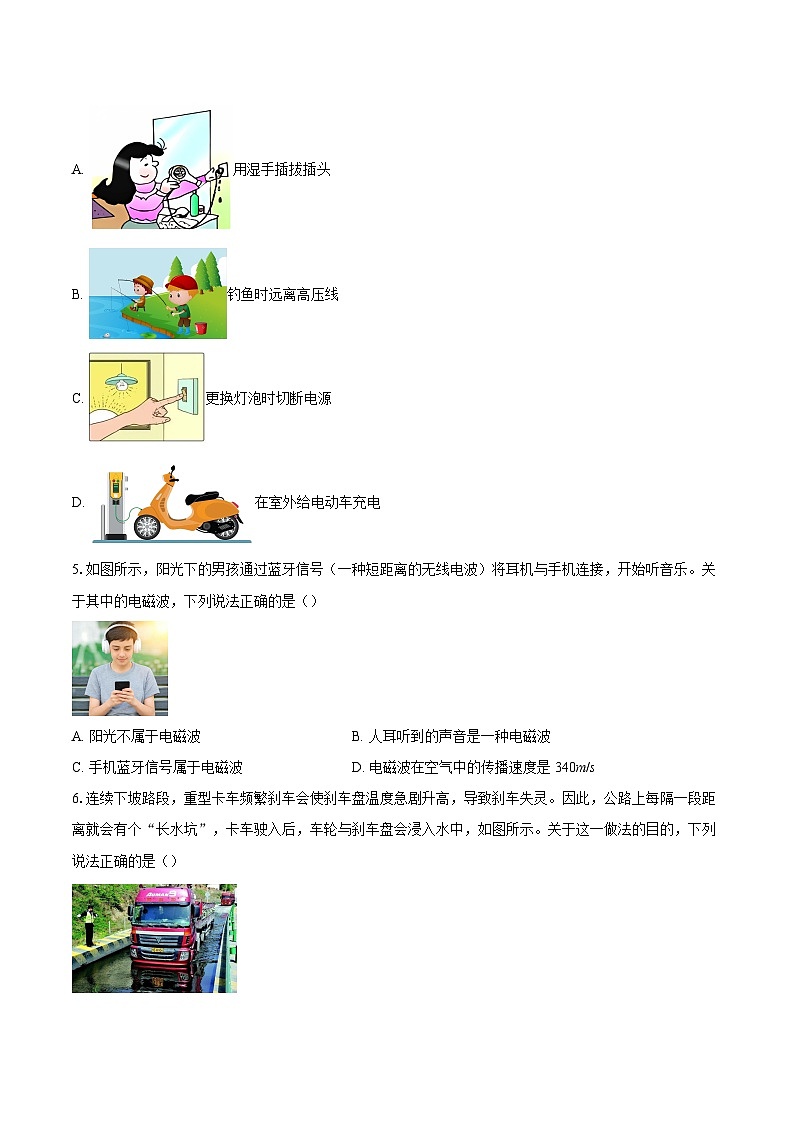

4.图中是小通看到的一些生活场景，其中不符合安全用电原则和规范的是（ ）
A. 用湿手插拔插头
B. 钓鱼时远离高压线
C. 更换灯泡时切断电源
D. 在室外给电动车充电
5.如图所示，阳光下的男孩通过蓝牙信号（一种短距离的无线电波）将耳机与手机连接，开始听音乐。关于其中的电磁波，下列说法正确的是（）
A. 阳光不属于电磁波B. 人耳听到的声音是一种电磁波
C. 手机蓝牙信号属于电磁波D. 电磁波在空气中的传播速度是340m/s

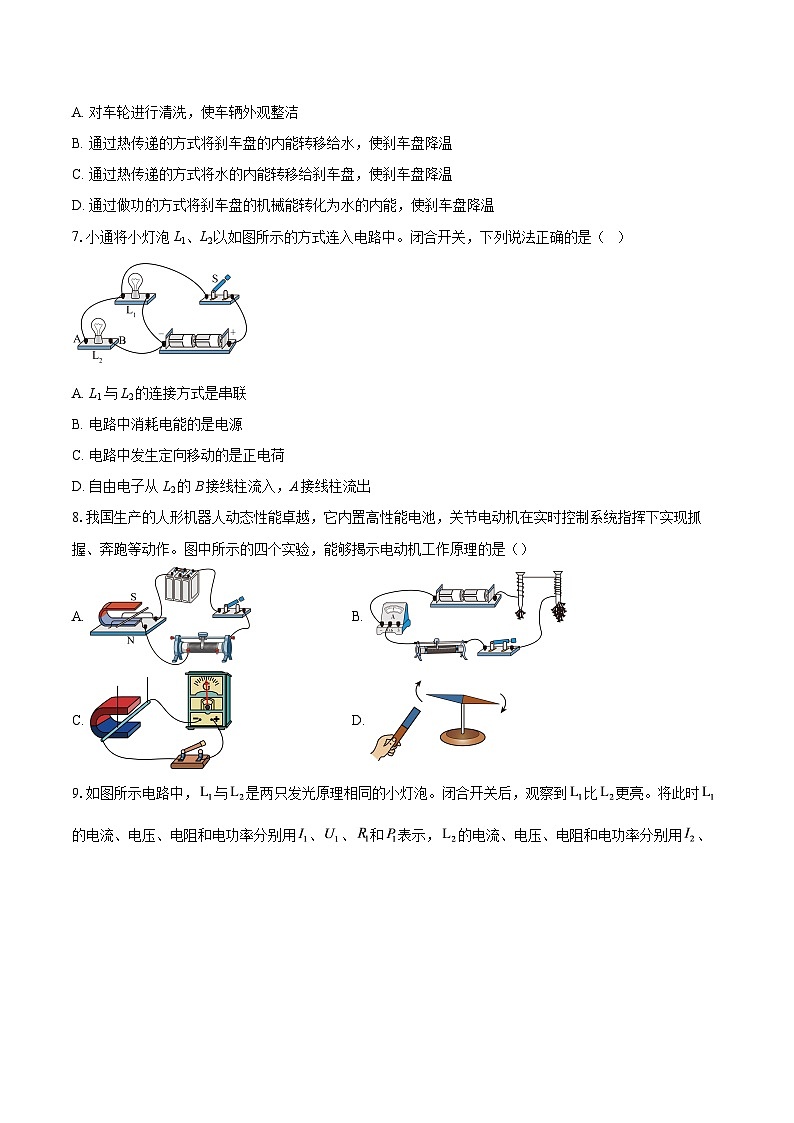

6.连续下坡路段，重型卡车频繁刹车会使刹车盘温度急剧升高，导致刹车失灵。因此，公路上每隔一段距离就会有个“长水坑”，卡车驶入后，车轮与刹车盘会浸入水中，如图所示。关于这一做法的目的，下列说法正确的是（）
A. 对车轮进行清洗，使车辆外观整洁
B. 通过热传递的方式将刹车盘的内能转移给水，使刹车盘降温
C. 通过热传递的方式将水的内能转移给刹车盘，使刹车盘降温
D. 通过做功的方式将刹车盘的机械能转化为水的内能，使刹车盘降温
7.小通将小灯泡L1、L2以如图所示的方式连入电路中。闭合开关，下列说法正确的是（ ）
A. L1与L2的连接方式是串联
B. 电路中消耗电能的是电源
C. 电路中发生定向移动的是正电荷
D. 自由电子从L2的B接线柱流入，A接线柱流出
8.我国生产的人形机器人动态性能卓越，它内置高性能电池，关节电动机在实时控制系统指挥下实现抓握、奔跑等动作。图中所示的四个实验，能够揭示电动机工作原理的是（）
A. B.
C. D.
9.如图所示电路中，与是两只发光原理相同的小灯泡。闭合开关后，观察到比更亮。将此时的电流、电压、电阻和电功率分别用、、和表示，的电流、电压、电阻和电功率分别用、、和表示，下列关系中正确的是（ ）
A. B. C. D.
10.商场里有甲、乙两种电热水壶，其铭牌如下表所示。下列对这两种电热水壶的比较和判断中，正确的是（）
A. 甲壶正常工作5min，消耗电能5kW·h
B. 乙壶正常工作5s，产生的热量为400J
C. 都正常工作时，甲壶比乙壶消耗电能快
D. 若不考虑热量损失，甲壶里的水一定比乙壶里的水先烧开
11.小通分别测量了发光原理相同的小灯泡甲、乙在不同电压下的电流值，电流随其两端电压变化的图像如图所示。已知两只小灯泡的额定电压均为8 V，下列说法中正确的是（）
A. 甲灯的额定功率小于乙灯的额定功率
B. 两灯并联接入电路中，乙灯比甲灯亮
C. 两灯串联接入16V的电路中，均能正常工作
D. 两灯串联接入10V的电路中，乙灯能正常工作
12.养殖基地准备饲养一种高价值观赏鸟，该鸟的雏鸟期适宜生长的环境温度为34°C至40°C ，由于基地环境温度较低，所以急需为饲养雏鸟的培育室安装自动控温系统。科技小组承担任务后，很快完成了系统的设计及调试工作。如图甲所示，系统由控制电路和工作电路组成。控制电路中，电源电压恒为12 V，热敏电阻R1的阻值随温度T变化的曲线如图乙所示；电磁铁线圈可视为阻值恒为30Ω的纯电阻R0，当通过R0的电流达到30mA时，衔铁会被电磁铁吸下，当电流小于20mA时衔铁会被释放；R2是个最大阻值为500Ω的滑动变阻器。工作电路中，R3是一个大功率的发热电阻。小组在40℃恒温环境下对系统进行调试：先把滑动变阻器的滑片P置于最右端，闭合S2后，将滑片P向左移动，直至衔铁被吸下，保持滑片P的位置不变，此时即调试完毕。关于该装置，说法正确的是（ ）
A. 控制电路应该安装在培育室外
B. 调试完毕的系统不能满足基地培育室对温度的要求
C. 衔铁在40°C环境中被吸下时，R2的阻值为300Ω
D. 若将最高温度设定为43°C，R2的阻值应比最高温度设定为40°C时更大一些
二、多选题：本大题共3小题，共12分。
13.下列现象中，能用水的比热容较大来解释的有（）
A. 初春，为了防止秧苗冻伤，傍晚向田里灌水
B. 夏天，烈日炎炎的海边，海水的温度远低于沙滩
C. 秋天，气温不低于0°C，水不会凝固成为冰
D. 冬天，供暖时利用水循环而不用其它常见液体（不考虑价格因素）
14.小通将长度与横截面积均相等的电阻丝甲、乙并联接入电源电压恒定的电路中，其电阻分别为R甲和R乙，电流表A1、A2的示数分别记为I1、I2，如图所示。闭合开关后，发现I1>I2。若不考虑温度对电阻的影响，则下列说法正确的是（ ）
A. R甲的阻值比R乙大
B. 制作甲电阻丝的材料导电性能更强
C. 若适当缩短甲电阻丝的长度，I1有可能小于I2
D. 若适当缩短乙电阻丝的长度，I1有可能等于I2
15.图中所示电路，电源两端电压恒为5V，灯泡L上标有“2.5V 1.25W”，电流表所用量程为0~0.6A，电压表所用量程为0~3V，滑动变阻器R上标有“20Ω 2 A”。若不考虑温度对灯丝电阻的影响，闭合开关S，在滑动变阻器滑片移动的过程中，为保证电表均不超过量程，灯泡两端的电压不超过它的额定电压，则（ ）
A. 滑动变阻器接入电路的最小电阻为5ΩB. 滑动变阻器接入电路的最大电阻为20Ω
C. 电路消耗的最大电功率为2.5WD. 灯泡L消耗的最小电功率为0.8W
三、填空题：本大题共2小题，共6分。
16.完成下列填空：
(1)图甲中，用试电笔区分火线和零线的方法是 （选填“正确”或“错误”）的。
(2)图乙中，通电螺线管的 端是N极。
(3)图丙中，用玻璃棒接触验电器的金属球时，原本闭合的金属箔片张开了，这是因为金属箔片上带了 （选填“同种”或“异种”）电荷相互排斥而张开。此现象表明玻璃棒上 （选填“带了”或“不带”）电。
17.小通在探究物质吸收热量多少与哪些因素有关时，用规格相同的电加热器对质量均为400 g的A液体和B液体分别进行加热，让其温度均从20°C上升到30°C，所得实验数据见下表。
请回答下列问题：
(1)小通是通过比较 反映两种液体吸收热量的多少；
(2)由实验数据可知：物质吸收的热量多少与 有关。
四、实验探究题：本大题共5小题，共20分。
18.在探究通电螺线管外部的磁场分布情况时，小通在硬纸板上均匀地撒满铁屑，通电后轻敲硬纸板，铁屑的排列情况如图所示。请回答下列问题：
(1)实验时，小通不断轻敲硬纸板目的是 。
(2)通过观察铁屑的分布可知：通电螺线管外部的磁场与 磁体外部的磁场相似。
(3)为了进一步探究通电螺线管外部磁场方向的影响因素，小通将小磁针放入图中位置，小磁针静止后，它的N极指向如图所示；当他只改变螺线管中电流的方向时，观察到小磁针静止时N极指向与图中所示小磁针的N极指向相反，这个现象表明： 。
19.实验小组用如图所示的两套装置探究线圈在磁场中运动时产生电流的条件。请回答下列问题：
(1)图甲中，实验小组选用灵敏电流计而不选用电流表的原因是 ；
(2)他们使用图甲装置尝试时，发现让线圈的AB边以相同的速度沿 （选填“前后”“左右”或“上下”）方向运动（不旋转）时，灵敏电流计的指针偏转最明显；
(3)接着，小组用图乙进行了实验，并将所有的实验现象记录在下面的表格里。分析实验现象，得出产生电流的条件是： 。
20.小明用稳压电源、电流表和电阻箱，测量未知电阻Rx的阻值，实验电路如图所示。
（1）请将实验步骤补充完整：
①电流表调零，断开开关S，按图连接电路，将电阻箱的阻值调到较大；
②闭合开关S，调节电阻箱阻值为R1，此时电流表示数为I1；
③再调节电阻箱阻值为R2，此时电流表示数为I2。
（2）用I1、I2、R1和R2表示Rx，则Rx= 。
21.小通探究通过导体的电流与导体两端电压的关系，实验过程如下。请你完成填空：
(1)电表调零，按照图甲所示连接电路，闭合开关前，将滑动变阻器的滑片P移至 端。
(2)闭合开关，小通不断移动滑动变阻器滑片P的位置，发现电流表示数始终为零，电压表示数如图乙所示，故障原因可能是 。
(3)排除故障后，小通不断改变电压表的示数，得到的实验数据如下表所示：
分析实验数据时，小通发现因变量与自变量的 ，由此可得实验结论： 。
22.某小组探究导体的电阻越大，电流通过导体产生的热量是否就越多。实验室里提供的器材如图所示，其中三个完全相同的烧瓶内装有质量相等的煤油，三段阻值分别为5Ω、10Ω、20Ω的电阻丝RA、RB、RC浸在煤油中，瓶口被带有温度计的橡胶塞封住。回答下列问题：
(1)请以笔画线代替导线，将图中的元件按照你的设计需要连接起来，组成实验电路；
(2)该实验中，电流产生热量多少是通过 来反映的；
(3)画出实验数据记录表。
五、简答题：本大题共1小题，共5分。
23.如图所示的电路中，电源电压恒定为U，R2为定值电阻。小通用此电路研究动态电路电表变化情况时发现：当移动R1的滑片P时，电压表和电流表的示数都在变化，但电压表示数变化量与电流表示数变化量的比值似乎是不变的。你认为小通的发现是否正确？请通过分析推理来说明。
六、计算题：本大题共1小题，共5分。
24.家庭电路中的铜导线有各种规格。在常温、穿管铺设等特定条件下，某种铜导线的安全载流量（指在不超过导线最高工作温度的条件下，导线能够长期安全通过的最大电流值）和导线横截面积的关系见下表：
(1)小通家要安装一个标有“220V 5000W”的即热热水器。安装说明里要求铺设专门的供电线路，并且线路的安全载流量不低于热水器额定电流的1.3倍。小通家的状况符合上述铜导线的特定条件，在保证安全、不浪费的情况下，求所选铜导线（表中）的横截面积。
(2)为了方便，爷爷把厨房里的常用电器插头都插在插线板上，如图所示。插线板允许通过的最大电流为10A，上面连接的四个电器相关信息如下表所示。请通过计算说明，哪三个电器可以同时工作。
七、综合题：本大题共2小题，共16分。
25.请阅读《插电式混合动力车》，并回答题。
插电式混合动力车
插电式混合动力车（PHEV）的动力来自电动机和热机。电动机可独立驱动车轮，也可辅助热机以动力混合的模式工作。热机以汽油或柴油为燃料，主要在电池电量不足、高速行驶或急加速时提供动力。电池组支持外接电源充电，也可由热机带动发电机为电池充电。
PHEV的动力耦合系统可实现电动机单独驱动、热机单独驱动、电动机与热机共同驱动三种模式的无缝切换。电控系统则会自动选择最优驱动模式，确保动力性与经济性的平衡。
PHEV的工作模式会根据电池电量（SOC）和行驶速度自动调整。以某品牌PHEV为例，其内部结构如图所示。当SOC>25%或低、中速行驶时，它的工作模式为“纯电模式”，电池为电动机供电，电动机直接驱动车轮，热机不工作，适合城市绿色通勤。当SOC≤25%或高速行驶时，工作模式为“混动模式”，此模式下，若车辆中低速行驶，系统会让热机为电池充电，再由电动机独立驱动车轮；高速行驶时，系统会让热机直接驱动车轮，电动机则根据需求辅助驱动（如超车时）。该车还具有动能回收功能，可在刹车或滑行时，车轮带动电动机实现功能反转，将车辆的机械能转化为电能存储到电池中，回收的电能可增加15%-25%的续航里程。
请根据上述材料，回答下列问题：
(1)插电式混合动力车的工作模式会根据 和行驶速度自动调整。
(2)某同学认为：既然文中某品牌PHEV具有动能回收功能，那么在平直路段，该车在“纯电模式”下由静止状态启动，并连续行驶一段时间后，剩余的电池电量相比启动前有可能会增加。你认为上述观点是 （选填“正确”或“错误”）的，理由是 。
26.如图所示，电源电压恒为6V，R1的阻值为10Ω，R2的阻值为40Ω。小舟用该电路模拟两挡电热器。
(1)画出S、S1都闭合时和只闭合S时的等效电路图。
(2)求电路处于“加热挡”时，通过R1的电流。
(3)求电路处于“保温挡”时，电路消耗的电功率。
1.【答案】B
2.【答案】D
3.【答案】D
4.【答案】A
5.【答案】C
6.【答案】B
7.【答案】D
8.【答案】A
9.【答案】B
10.【答案】C
11.【答案】D
12.【答案】B
13.【答案】ABD
14.【答案】BD
15.【答案】ACD
16.【答案】正确
A
同种
带了

17.【答案】加热时间
物质种类

18.【答案】使铁屑在磁场中有序排列，便于观察磁场分布
条形
通电螺线管外部磁场方向与电流方向有关

19.【答案】产生的感应电流很小，灵敏电流计更灵敏
左右
闭合电路的一部分导体在磁场中做切割磁感线运动

20.【答案】​​​​​​​
21.【答案】B
定值电阻断路
比值为定值
在电阻一定时，通过导体的电流与导体两端的电压成正比

22.【答案】​​​​​​​
温度计的示数变化

23.【答案】正确，理由：
​​​​​​​设电源电压为U，滑动变阻器两端电压为U1，定值电阻R2两端电压为U2，则
滑片移动前，R1​两端的电压 ​
滑片移动后，R1​两端的电压
那么电压表示数的变化量
则
根据欧姆定律可知，电压表示数变化量 与电流表示数变化量 的比值为定值电阻R2，为定值，故比值始终不变。

24.【答案】(1)选横截面积4mm2
(2)见解析
【详解】（1）根据电功率公式 可得，热水器正常工作时的额定电流为
根据题意，所选铜导线的安全载流量应不低于额定电流的1.3倍，即
查表可知：横截面积为4mm²的铜导线，其安全载流量为32A，大于29.55A，符合要求。为保证安全且不浪费，应选择横截面积为4mm²的铜导线。
（2）根据电功率公式 可得，插线板允许同时工作的最大总功率为
要使三个电器能同时安全工作，它们的总功率不能超过 。四个电器的功率分别为：500W，200W，1600W，800W。我们对可能的组合进行计算和判断：若不使用功率最大的电饼铛，则其余三个电器（电饭锅、榨汁机、电热水壶）同时工作时的总功率为
因为
所以这三个电器可以同时工作。
若使用功率最大的电饼铛，为使总功率尽可能小，应搭配功率最小的两个电器（榨汁机和电饭锅），此时总功率为
所以这个组合不能同时工作。其他任何包含电饼铛的三个电器的组合，其总功率都会更大，故都不能同时工作。综上所述，电饭锅、榨汁机和电热水壶可以同时工作。

25.【答案】电池电量（ SOC）
错误
在“纯电模式”下由静止启动并连续行驶时，电动机需要消耗电能来驱动车辆前进，此过程中主要是电能转化为机械能；虽然车辆有动能回收功能，但仅在刹车或滑行时才会将部分机械能转化为电能回收，而启动和行驶阶段消耗的电能远多于回收的电能，因此剩余的电池电量相比启动前不会增加，只会减少。

26.【答案】S、S1都闭合时的等效电路如下图所示：
只闭合S时的等效电路如下图所示：
​​​​​​​
电路处于“加热挡”时，通过R1的电流为0.6A。
电路处于“保温挡”时，电路消耗的电功率为0.72W。
甲壶
额定电压
220 V
额定功率
1000 W
最大容量
2 L
乙壶
额定电压
220 V
额定功率
800 W
最大容量
1 L
物质种类
A
B
加热时间/min
12
6
线圈的运动情况
电路中是否产生电流
电路断开时，部分线圈在磁场中做切割磁感线运动
否
电路闭合时，部分线圈在磁场中做切割磁感线运动
是
电路闭合时，部分线圈在磁场中运动，但不切割磁感线
否
电路闭合时，整个电路在磁场中做切割磁感线运动
否
U/V
0.6
1
1.5
2.0
2.4
2.8
I/A
0.06
0.10
0.16
0.20
0.24
0.28
横截面积S/mm2
0.75
1
1.5
2.5
4
6
安全载流量I/A
6
8
15
25
32
40
名称
额定功率/ W
电饭锅
500
榨汁机
200
电饼铛
1600
电热水壶
800
电阻
（5Ω）
（10Ω）
（20Ω）
初温
末温
温度变化量
